1 TIA Portal - digitalizace

2 Digitalizace v TIA Portal MindSphere 1 Automatické provedení inženýrských úloh 2 PLM integrace do automatizace inženýrských úloh 3 Efektivní inženýring založený na cloudu. 4 Virtuální zprovoznění (digitální dvojče) 5 Integrovaná správa energií (Energy Management) 6 Bezpečnost Integrated Engineering Mechanic Electric Automation 1 3 Digital Workflow 7 Sběr dat pro cloudové služby 8 Řízení robotů pomocí SIMATIC 9 Komunikační sítě (IIoT data) Simulace a uvedení do provozu 4 SCADA Transparent Operation 5 Výroba Cloud 7 Maintenance and Údržba a optimalizace optimization 2 Datová síť PLM (správa životního cyklu výrobku) představuje integraci dat, procesů, obchodních systémů a lidí v rámci PLM rozšířeného podnikového prostředí do Teamcenter/NX jednoho systému. Teamcenter - správa a sdílení konstrukční dokumentace, dokumentů, kusovníků a dalších dat v rámci celé organizace. NX- přináší nové nástroje, které mohou zlepšit a urychlit vývoj výrobků. Nejnovější technologie navrhování, inženýringu a výroby s aplikacemi NX CAD, CAM a Simcenter 3D.

3 Automatické provedení inženýrských úloh (Electrical) inženýring PLC programování HMI konfigurace 1. Definice objektů (devices) 2. Propojení objektů 3. Pojmenování stupů a výstupů (inputs/outputs) Vyhledání 1. Definice objektů (devices) 2. Propojení objektů (devices) 3. Pojmenování vstupů a výstupů (inputs/outputs) 4. Vytvoření bloků 5. Propojení bloků Cíl 1. Vytvoření obrazovek (screens) 2. Vytvoření proměných (tags) 3. Napojení proměných (dynamizace) 4. Vytvoření scriptů... Stejné činosti, které se opakují Kroky náročné na manuální práci Vyhnout se opakované práci nebo náročné manuální práci Využití nástrojů pro automatickou realizaci vybraných činností Redukce chyb Nutným požadavkem: Standardizace

4 Automatické provedení inženýrských úloh Průběh práce Standardizace Využití otevřených rozhraní Generování PLC programu Generování HMI projektu Vytvoření integrovaných sotwarových standardů Datová výměna mezi jednotlivými inženýrskými nástroji Generování PLC programu Vytvoření vizualizace znamená standardizace zvyšuje kvalitu a snižuje náklady

5 Otevřená rozhraní Transer dat z inženýrského nástroje do TIA Portalu Engineering tool (EPLAN) TIA Portal Hardware engineering Hardware Network engineering Process signals Manuálně hodiny/dny Automaticky Datová výměna přes mezinárodní standardy Network Tags Automation Markup Language EPLAN P8 V2.7 (TIA Portal V14 SP1)

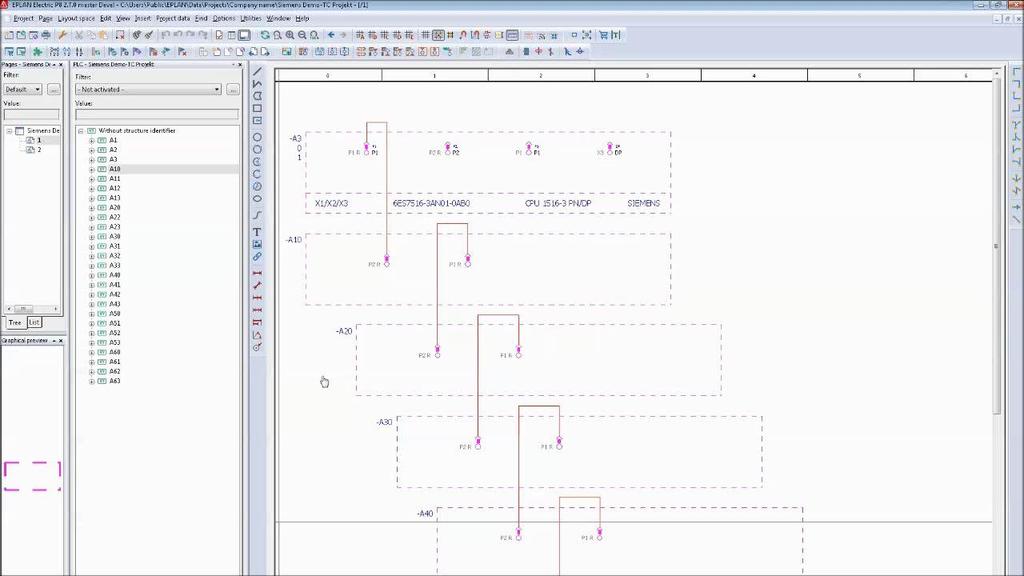

6 TIA Portal Otevřené rozhraní Import existujících inženýrských dat z EPLANu do TIA Portalu. Live demonstration

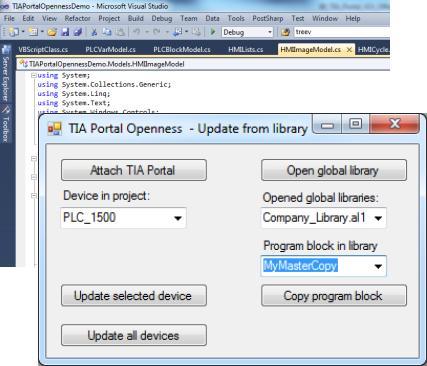

7 TIA Portal Openness Namísto manuální práce v TIA Portalu TIA Portal Openness Automatické provedení požadovaných operací Project.Open() Device.Compile() Public API 1 Otevření projektu Compile device Vytvoření aplikací s požadovanou funkčností např. v MS Visual Studio Page 7 1 Application Programming Interface TIA Portal V14 / Project generator

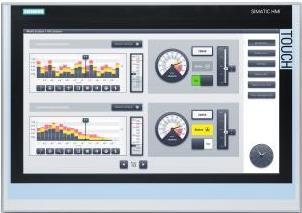

8 SIMATIC SiVArc generátor vizualizace! Si Si VArc Arc SIMATIC Visualization Architect Automaticky generuje HMI řešení Vytvoří vizualizaci založenou na PLC programu Umí vygenerovat více jak 150,000 objektů za méně než 10 min Automatický update po změnách v PLC programu

9 SIMATIC SiVArc generátor vizualizace! PLC program SiVArc Vizualizace FC FB DB FC FB DB HMI library Pravidla (Rules) pro generování Obrazovky (Screens) a objekty na obrazovkách Tags a tag tables Text lists Automatické generování

10 TIA Portal Openness SIMATIC SiVArc Automatic generation PLC a HMI projektu

11 Automatické provedení inženýrských úloh Průběh práce Standardizace Využití otevřených rozhraní Generování PLC programu Generování HMI projektu Vytvoření integrovaných sotwarových standardů Datová výměna mezi jednotlivými inženýrskými nástroji Generování PLC programu Vytvoření vizualizace Stroj n Stroj2 Stroj1 SIMATIC STEP 7 SIMATIC SIMATIC WinCC WinCC PLC HMI Náklady Náklady Náklady
