1 BIM Building Information Model Modelling Manageing IFC, IFM, IDM, formát, slovník, procesy Mezioborová výměna dat Revit Archicad Prohlížeče IFC formátů BIM informační model a jeho využití pro tvorbu projektové dokumentace Projektová dokumentace z pohledu zákona LOD Level of deveplopment/details 200,300,400 Analýzy v Revitu Koncepční objem Stavební prvky Projekty občanských staveb v ČR

2 BIM model Building Information Model soubor digitální reprezentace stavby sdílená databáze informací využívaná ve všech procesech od návrhu, přes tvorbu projektu a provádění stavby až po FM (příp.demolici) Building Information Modelling proces tvorba a použití digitálního modelu od návrhu přes FM až po demolici Building Information Management Koordinace Používání a sdílení dat 3D (model), 4D (čas), 5D (peníze) BIM a projektová dokumentace?

3 BIM a projektová dokumentace?? Digitální model stavby přináší nové možnosti ve využití a předávání dat Má-li mít smysl, pak klade větší nároky na předávání dat a vzájemnou spolupráce Nový přístup k tvorbě projektů přináší nové potřeby Máme informační model budovy, ale jak definujeme obsah a zpracování projektové dokumentace? Existuje v ČR závazná definice pojmu LOD (úroveň rozpracovanosti/podrobnosti)? Obsah projektové dokumentace z pohledu zákona Obsah projektové dokumentace ve stavebnictví specifikuje Stavební zákon (183/2006 Sb.) rozsah a obsah dokumentace stavby stanoví prováděcí právní předpis Vyhláška Ministerstva pro místní rozvoj č. 499/2006 Sb. o dokumentaci staveb. autorizované výstupy v podobě výkresů, textových zpráv, výpočtů apod. opatřené otiskem autorizačního razítka Aktuální stav v ČR Legislativně není předepsán způsob zpracování, obsah a rozsah BIM dokumentace Řešení formou smlouvy mezi objednatelem a zhotovitelem projektové dokumentace Základní požadavky na tvorbu informačního modelu stavby 1. Použítí certifikovaného softwaru 2. Stanovení úrovně informací, které potřebuji v určité fázi procesu/které potřebuji předat jinému oboru..

Ad 1) Certifikované softwary Zdroj: https://www.buildingsmart.

4 Ad 1) Certifikované softwary Zdroj: Ad 2) Předávání a sdílení informací mezi různými softwarovými platformami IFC - Industry foundation classes Otevřený formát dat mezinárodní norma ISO 16739:2013 (IFC4) IFC základní výměnný formát IFCXML datový soubor v tabulkové struktuře (může být 3x-4x větší než standardní IFC) IFCZIP komúpriomovaný soubor IFC (60-80% původní velikosti IFC) IFD - Industry foundation dictionary ISO Popisuje a vytváří data IDM - Industry Delivery Manual ISO / ISO Popisuje procesy (co a kdy a jak následuje) MVD Model View Definition nastavení úrovně IFC dat požadovaných pro konkrétní výměnu/předání dat IFC 4 Design Transfer View IFC2x3 Coordination View IFC 4 Reference View

buildingsmart ) P_set_ Vlastní - vytvořené a případně mapované s

5 IFC entity a parametry Struktura IFC pojmů IFC entita (stěna IFCWALL ) IFC atribut identifikuje IFC entitu IFC vlastnost Standardní (dané buildingsmart ) P_set_ Vlastní - vytvořené a případně mapované s jinými vlastnostmi Mapování IFC parametrů v Archicadu IFC entity v Revitu

6 Zdrojový soubor v Revitu Export do IFC IFC soubor v Archicadu

7 IFC soubor v Tekla BIMSight IFC soubor v Solibri Model Viewer

Knihovny BIM prvků/výrobků BIMSoft http://www.bimsoft.cz/cs/ BIMobject http://bimobject.

com/ BIMTech http://bimtech.cz/ BIMproject http://bimproject.

8 Knihovny BIM prvků/výrobků BIMSoft BIMobject BIMcomponents National BIM Library BIMTech BIMproject Prohlížeče BIM modelů, správa BIM projektů, kontrola kolizí Tekla BIMsight Solibri Model Viewer Solibri model Checker Nemetschek IFC viewer DDS CAD Viewer

straně architekti/projektanti na druhé straně výrobci https://www.

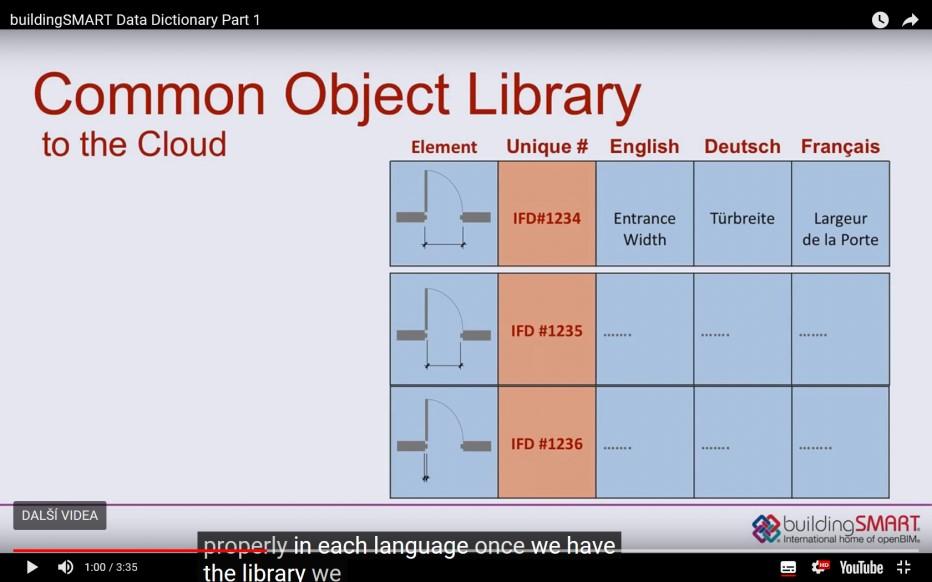

9 bsdd building smart Data Dictionary Otevřená knihovna Založena na IFD standardu ISO Umožňí sdílet a vyměňovat prvky na jedné straně architekti/projektanti na druhé straně výrobci

400 = přesná specifikace prvku (výrobce, montáž ) LOD 500 = další parametry (servis, údržba) Koncepční objem v Revitu Správa

10 Informační úroveň modelu - LOD (Level of detail=měřítko projektu) Level of development informační podrobnost modelu LOD 100 = obecný prvek LOD 200 = prvek o konkrétních rozměrech LOD 300 = prvek má přiřazeny další negrafické informace (fyzikální atd) LOD 400 = přesná specifikace prvku (výrobce, montáž ) LOD 500 = další parametry (servis, údržba) Koncepční objem v Revitu Správa budovy -FM Zdroje:

11 Koncepční objem Informační modelování budovy umožňuje pracovat v každé fázi projektové činnosti s různě podrobnými informacemi. Vlastnímu modelu/projektu budovy (objektu) předchází vytvoření objemové studie. V terminologii Revitu hovoříme o koncepčním objemu. Na tomto tělese, které představuje variantu tvaru budovy, je možné provádět prvotní analýzy, které mohou vyloučit některá řešení již před počátkem projektování. Zároveň tyto koncepční objemy mohou poskytnout prvotní informace o plochách a objemech podlaží, fasád a podobně. Výhodou použití koncepčního objemu v Revitu je možnost na tomto tělese definovat podlaží, a těm pak následně přiřadit prvotní návrh materiálu (konstrukce) Fasády opět s možností definovat materiály Získat velmi rychle informace o plochách podlaží a jejich objemech Získat informace o plochách fasád

12 Vytvoření koncepčního objemu v prostředí Revitu PPRI Ing.Renáta Hoďánková

13 Vytvořené úrovně podlaží Vlastnosti vybraného podlaží

15 Podíl zasklení Výška parapetu

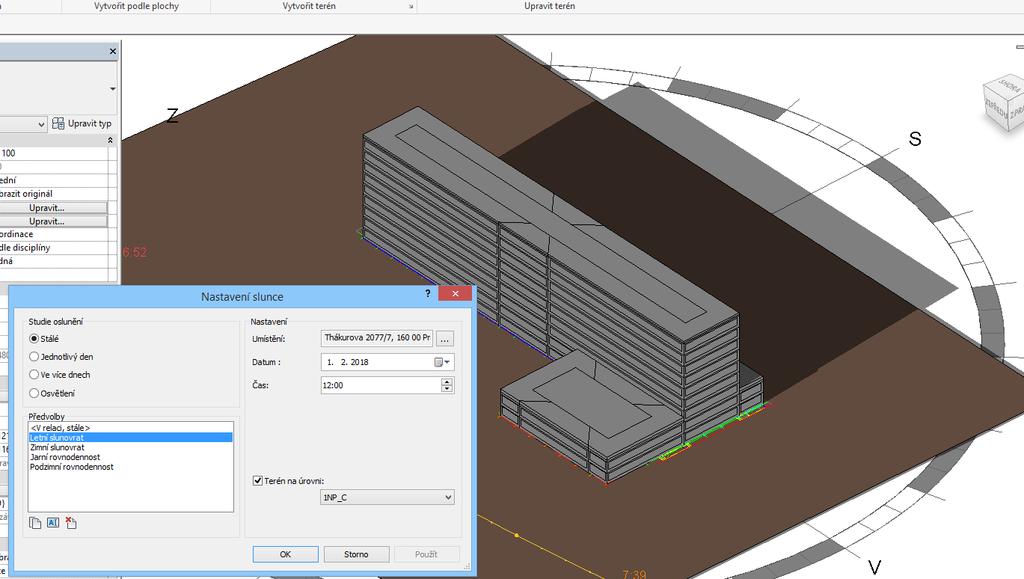

16 Studie oslunění Dopad přirozeného světla na budovu a okolí (pozemek) Koncepční objem nebo detailní model (stavební prvky)

17 BIM projekty navrhované/realizované v ČR Zdroje dat VPU DECO PRAHA a.s. Znamení čtyř architekti Stavitelství

první kompletně projekt kompletně ve 3D část TZB Čisté

18 Výrobní závod (projekt rozšíření výrobních hal) Lohmann a Rauscher Slavkov u Brna Pro VPU-DECO Praha první kompletně projekt kompletně ve 3D část TZB Čisté prostory výrobních hal PPRI Ing.Renáta Hoďánková

19 Rekonstrukce hotelu Thermal, Karlovy Vary Vlastník stavby: ČR -MF projektant: VPU DECO Praha Kompletní projekt rekonstrukce Dispoziční změny- stavba nevyhovuje současným normám z hlediska požárního, akustického i tepelně technického PPRI Ing.Renáta Hoďánková

20 Rekonstrukce hotelu Rozkvět, Mariánské Lázně Investor: soukromý projektant: VPU DECO Praha Skupina 3 domů Památkově chráněné po požáru demolice Uvažována výstavba repliky

Corso Court Investor: Corso Court a.s. (SKANSKA Property CZ) Architekt: RBTA, CASUA Projektant: sdružení CASUA a EBM Zhotovitel stavby: SKANSKA BIM projekty navrhované/realizované v ČR Zdroj http://www.

21 Corso Court Investor: Corso Court a.s. (SKANSKA Property CZ) Architekt: RBTA, CASUA Projektant: sdružení CASUA a EBM Zhotovitel stavby: SKANSKA BIM projekty navrhované/realizované v ČR Zdroj kancelářské budova (Skanska Property, Skanska Reality, Skanska a.s) Veškerá dokumentace od stavebního povolení, prováděcí projekt i skutečné provedení stavby bylo řešeno kompletně v BIM. BIM model byl použit při výstavbě, kde jej BIM koordinátor stavby využil k minimalizaci kolizí BIM manager stavby

ELI Beamlines - laserové centrum http://www.bimfo.cz/bim-projekty.

třípatrová laserová budova, laboratoře 4500 m 2, budova C centrální chladicí zařízení, sklad tekutého dusíku a

22 ELI Beamlines - laserové centrum Dolní Břežany budova A kanceláře, multifunkční oblasti (kongresový sál, knihovna, jednací prostory), budova B třípatrová laserová budova, laboratoře 4500 m 2, budova C centrální chladicí zařízení, sklad tekutého dusíku a technických plynů, plocha staveniště: m 2, budova GEA na ploše m 2 (celkový objem stavby m 3 ), celkový odhad stavebních nákladů 73 milionů EUR bez DPH

Byty Malešice http://www.bimfo.cz/bim-projekty.

23 Byty Malešice Investor: SIDI Prague architekt: CASUA projektant: CASUA zhotovitel stavby: Metrostav I.etapa, VCES II.etapa Polyfunkční komplex s převažující bytovou funkcí Dvě etapy V každé etapě 3 domy

Palmovka Park IV http://www.bimfo.cz/bim-projekty.asp

24 Palmovka Park IV Investor: IMU a.s. (Metrostav Development) Architekt: Aulík Fišer architekti Projektant: CASUA Zhotovitel stavby: (ve výběru) administrativní objekt, v přízemí a části druhého a třetího NP jsou navrženy univerzální pronajímatelné plochy parking je vyřešen ve třech výškových úrovních, v jednom podzemním a částech dvou nadzemních podlažích PPRI Ing.Renáta Hoďánková

Kampus Albertov v Praze Investor: Univerzita Karlova Praha Autoři návrhu: Ing.arch.Juraj Matula, Ing.arch.Richard Sidej, Ing.arch.Martin Tycar Projektant: znamení čtyř-architekti s.

Kč Biocentrum poznávání živých systémů pro potřeby lidského zdraví, nových biotechnologií a ochrany biodiverzity Globcentrum Výzkum Globcentra bude zaměřen na jednotlivé

25 Kampus Albertov v Praze Investor: Univerzita Karlova Praha Autoři návrhu: Ing.arch.Juraj Matula, Ing.arch.Richard Sidej, Ing.arch.Martin Tycar Projektant: znamení čtyř-architekti s.r.o., JIKA-CZ, s.r.o., CENTROPROJEKT GROUP a.s Projektové práce: Náklady celkem: 2.5mld. Kč Biocentrum poznávání živých systémů pro potřeby lidského zdraví, nových biotechnologií a ochrany biodiverzity Globcentrum Výzkum Globcentra bude zaměřen na jednotlivé aspekty globálních změn, jako je např. dynamika klimatických změn planetyploch. Zdroje: Časopis Stavitelství 04/18

Biocentrum od prvotní studie zpracováno v

kontrolovat projekt Rychlé zanesení všech

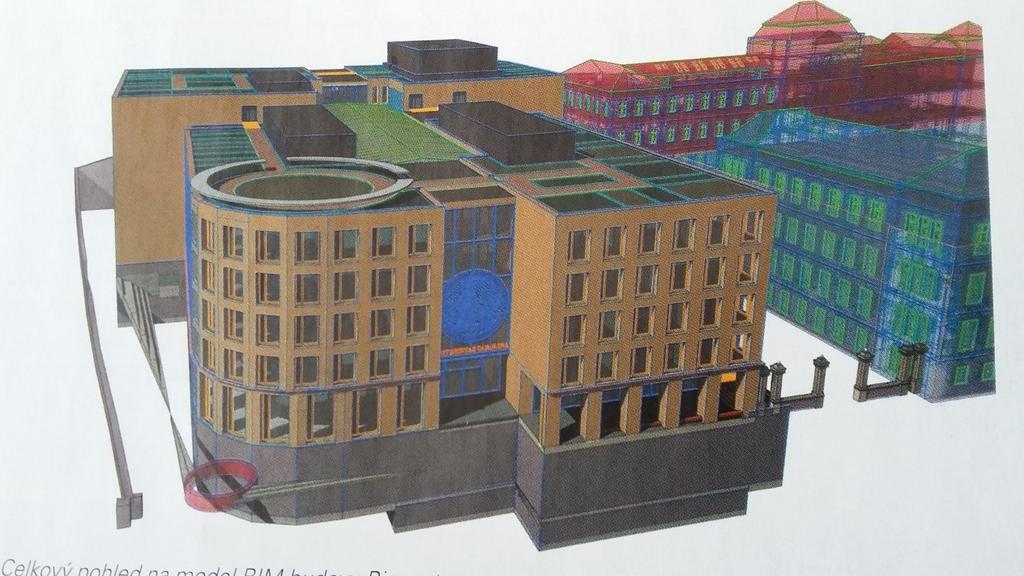

27 Biocentrum od prvotní studie zpracováno v Archicadu v.20 dispozice dány velkým množství grantů možnost investora průběžně vstupovat a kontrolovat projekt Rychlé zanesení všech změn Okamžité vykazování tabulek místností Stupně projektové dokumentace DPS, DPS

28 Národní fotbalový stadion Slovensko - Bratislava Investor :SR Odhadované náklady: 40-50mil Euro Kapacita: asi diváků Na místě bývalého stadionu na Tehelnom poli

29 Normy pro BIM v ČR: ČSN ISO Datový formát Industry Foundation Classes (IFC) pro sdílení dat ve stavebnictví a ve facility managementu ČSN ISO :2014 Budovy a inženýrské stavby Organizace informací o stavbách Část 2: Rámec pro klasifikaci informací ČSN ISO :2014 Budovy a inženýrské stavby Organizace informací o stavbách Část 3: Rámec pro objektově orientované informace ČSN ISO 16354:2014 Obecné zásady pro znalostní a objektové knihovny ČSN ISO 22263:2014 Organizace informací o stavbách Rámec pro správu informací o projektu ČSN ISO :2014 Informační modelování staveb Manuál pro předávání informací Část 1: Metodika a formát ČSN ISO :2014 Informační modelování staveb Manuál pro předávání informací Část 2: Rámec pro vzájemnou spolupráci ČSN ISO-TS 12911:2014 Rámec pro návody na informační modelování staveb (BIM)
