3D tiskárna AM8 Přestavba do hliníkového rámu
|
|
- Ladislav Urban
- před 5 lety
- Počet zobrazení:
Transkript

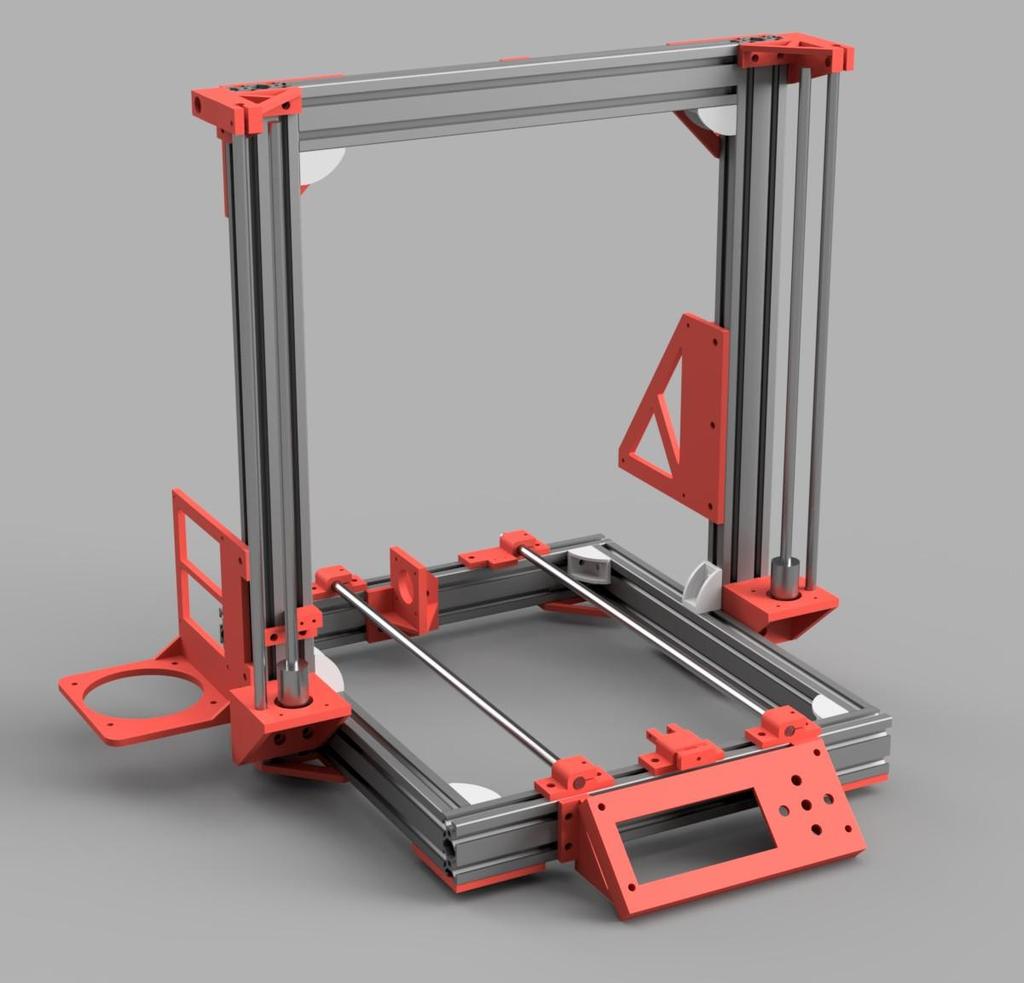

1 3D tiskárna AM8 Přestavba do hliníkového rámu Původní návrh: Pheneeny Český překlad a doplnění: lukysy Verze návodu: 1.3 ( )
2
3 Prosím, čtěte pozorně tento návod před započetím tisku dílů či stavby samotné tiskárny Vyloučení odpovědnosti: Tato příručka slouží pouze pro informační účely. Následujte tuto příručku na vlastní nebezpečí Tato příručka slouží k vytvoření experimentálního projektu vyztuženého rámu pro Anet A8. Pokud nemáte dostatečné znalosti o elektronice, elektřině a mechanice nebo o tom, jak vaše Anet A8 funguje moc nevíte, nezačínejte s tímto projektem. Při postupování stavby podle informací v této příručce akceptujete všechna rizika související s tímto projektem a autor ani překladatel této příručky není žádným způsobem zodpovědný za výsledek vaší práce. Snažil jsem se co nejlépe přesně zdokumentovat a popsat proces stavby, ale nemohu zaručit, že informace jsou 100% přesné a úplné. Tato stavba vychází z Anet A8 kupované v říjnu Nemohu zaručit, že vše bude totožné se všemi Anetami koupenými kdykoliv jindy. Varování: Anet A8 má několik konstrukčních vad. Také potenciálně několik nebezpečných problémů, které v této příručce nejsou řešeny. Tato příručka je určena pouze k vytvoření robustnějšího rámu pro Anet A8 a neřeší žádné další problémy, které tiskárna již obsahuje. Stále používáte tuto tiskárnu na vlastní nebezpečí!
4 Úvod Cílem této příručky je sestavit pevnější rám pro tiskárnu Anet A8, kde by byly co nejvíce použity komponenty z originální tiskárny. Navrhl jsem tento rám a použil základní verzi Anet A8. Upgradování a vylepšování je mezi uživateli tiskárny Anet A8 velice populární. Jedná se o docela levnou přestavbu na bytelnou tiskárnu. S porovnáním nakupováním komponent zvlášť je cena upgradu, spolu s cenou tiskárny, víc jak přijatelná. Mnoho původních upgradů a vylepšení půjde použít i na vylepšené verzi AM8. Vysoce doporučuji mít více 3D tiskáren schopných tisku. Pokud je vaše Anet A8 jedinou 3D tiskárnou, kterou máte a kterou sestavujete, nemusí být možné znovu tisknout žádné součásti, které jste ztratili, zapomněli vytisknout nebo vytiskli špatně. Pokud je A8 jedinou tiskárnou a chcete pokračovat ve stavbě, ujistěte se, že před demontáží zařízení máte vše nachystáno a vše správně vytištěno, protože na rozebrané tiskárně už nic nenatisknete. Samotná demontáž není v příručce podrobně popsána. Vycházím z předpokladu, že pokud jste byli schopni tiskárnu složit, tak s drobnými instrukcemi nebude demotnáž žádným problémem. Nesrovnalosti Oproti návrhu Pheneenyho jsou použity profily s jiným průřezem. Mají i jiný průměr středové díry, takže v profilech není předřezán závit M5 ale M6 a plastový díl 2_Bottom_Tee_Plate_Y je upraven, aby bylo možné Y profily stáhnout šrouby M6x20. Taktéž nebylo možné použít spojovníky, které sedí na profily které Pheneeny používá ve své stavbě. Je použita kombinace hliníkových a plastových spojovníků s upravenou dírou pro šroubky M5. U nožek umístěných na rozích je spojení válcovým imbusem M5 x 16 přes podložku M5. Při silném dotažení kratším šroubem nožka přestala být gumová a přenášela vibrace. Modely v návodu nezobrazují podrobně vyobrazení všech původních částí Anet A8. Ujistěte se, že jste si pečlivě přečetli pokyny, aby jste věděli jak postupovat.
5 Nářadí Zde je seznam nářadí potřebný k sestavení: 1. Pokud nemáte vytištěny plastové díly, tak funkční tiskárnu 2. Ocelové pravítko, úhelník a posuvné měřítko 3. Inbusový klíč č.3 4. Inbusový klíč č.4 Díly z Anet A8 Ve stavbě se použijí tyto díly z Anet A8: 1. Motory 2. Všechny vodící tyče (2 X, 2 Y, 2 Z) 3. Trapézové tyče ze Z osy 4. Vyhřívaná podložka a pojezd X osy 5. Extruder 6. Hot End 7. Endstopy 8. Ložiska s domečky 9. Řemeny 10. Deska Anet A8 11. Napájecí zdroj 12. LCD displej 13. Kabeláž 14. Různé M3 šroubky a matičky Plastové díly Tato stavba vyžaduje 26 plastových dílů v 19 různých provedeních. Tyto části jsou obecně používány pro vyrovnání, se sekundárním cílem přidáním stability. Každý rámový spoj má přinejmenším jeden kovový spojovací prvek, který bude primárně zajišťovat stabilitu rámu. Některé plastové části, jmenovitě například přichycení motorů, jsou základem pro dobré konstrukční a přesné spojení. Doporučuji tisknout všechny plastové díly z materiálů odolného vůči vysokým teplotám, jako je ABS nebo PETG. Pokud máte díly i z PLA, můžete mít potíže s některými díly, zejména s těmi, které se nacházejí v těsné blízkosti zdrojů tepla (vyhřívaná podložka nebo motory) nebo jsou vystaveny stálému namáhání (jako např. napínák řemene). Všechny tištěné díly doporučuji tisknout s výplní od %. Větší infilly volit u námáhanějších dílů, menší infilly např. u držáku kabelů nebo součástí k sestavení krabičky na displej.
6 Díly 1_Y_Belt_Tensioner a 1_Y_Belt_Block tisknout s % infillem a menším rozlišením tisku (0,1-0,2 mm). Zabráníte tím pozdější problémům z dopasováním dílů. Vše tisknout z shell width 0,8-1,2 mm, výška vrstvy 0.2 mm - 0,3 mm. V závislosti na zkalibrování a přesnosti tiskárny, která dané tisky tiskne se může stát, že některé díry bude nutné upravit vrtačkou pomocí vrtáku a výstružníku, či dobrousit pilníkem nebo brusným papírem. Také je dobré vyzkoušet jestli sedí do děr dílů vodící tyče. Díry jsou modelovány natěsno, ale točivým pohybem by měli jít tyče vsadit. Pokud se to nepodaří, je třeba před montáží lehkým dobroušením díry upravit. Všchny STL soubory mají na začátku souboru číslo. Napři. 3_Y_Rod_Holder.stl. Toto číslo znamená kolik kopií tohoto modelů je ke stavbě zapotřebí. Ověřte si, že máte vytištěny opravdu všechny díly! Hlavně v případě, že máte pouze jednu tiskárnu! Závity v Y profilech V profilech Y jsou ze spodní strany vyřezány zavity M6 sloužící pro spojení se spodní části rámu. Strana se závity je označena fixem. Závity dotahujte zjemna, dejte pozor aby šroub při dotahování nebyl tzv. přes závit. Spojovací materiál Šroub M5 x 8 inbus půlkulatá hlava (30 ks) Šroub M5 x 10 inbus půlkulatá hlava (75 ks) Šroub M5 x 10 inbus válcová hlava (15 ks) Šroub M6 x 20 inbus válcová hlava (5 ks) Podložka M3 (14 ks) Podložka M5 (5 ks) Spojovník plastový ABS/PETG (6 ks) Spojovník kovový (6 ks) Nožky gumové (6ks) Čtyřhranná matice M5 (120 ks)
7 Demontáž Pokud jste úspěšně sestavili tiskárnu Anet A8, tak předpokládám, že ji můžete i úspěšně rozložit. Stručně budu popisovat co při stavbě zpěvňujícího rámu můžete z Anet A8 rozebrat a co nechat v celku. Toto je skvělý čas na čištění a mazání pohyblivých částí tiskárny a prohlídku jiných opotřebení. Zkontrolujte především ozubnice na motorech, kabeláž a ložiska. 1. ODPOJTE TISKÁRNU OD SÍŤOVÉHO NAPĚTÍ! Odpojte napájení tiskárny předtím, než budete pokračovat dál. 2. Vážně se ujistěte, že je tiskárna odpojena ze zásuvky! 3. Odpojte veškerou kabeláž z desky Anet. Vypojte konektory ze všech motorů, endstopů a napájení. 4. Odpojte napájecí kabel ze zadní části vyhřívané podložky. 5. Demontujte řemeny a dvě M8 matice z přední části závitových tyčí na spodní straně Anet A8. To vám umožní vytáhnout přední akrylový kus a vyjmout celou vyhřívanou podložku i s tyčemi. Tyče lze vytáhnout a vyčistit. 6. Vyjměte sestavu extruderu a motoru extrudéru z pojezdu osy X. 7. Uvolněte dolní inbus šrouby na pružných spojkách osy Z, které umožní jejich vyjmutí z hřídelí motorů. 8. Odstraňte dva akrylové části rámu z horní části, která drží horní část tyčí osy Z. 9. Po odstranění rohových částí byste měli být schopni odstranit celou osu Z a X pohromadě včetně všech tyčí, trapézových tyčí, motorů a řemene. 10. Odstraňte zbývající motory a koncovky, které jsou stále připojeny k rámu. 11. Odšroubujte čtyři šrouby, které drží LCD na svém místě. 12. Schovejte si všechny šrouby a matice, které demontujete, protože některé z nich později znovu při stavbě použijeme. Vše, co by mělo zůstat na vašem A8 v tomto okamžiku, je pouze vnitřní akrylový rám.
8 Montáž Je čas začít s montáží nové tiskárny AM8 s vyztuženým rámem. Všechny součásti budou připojeny pomocí šroubů M5 a M6 v různých délkách. Věnujte pozornost návodu a použijte správné velikosti pro jednotlivá spojení. Většina dílu lze jednoduše sestavit tak, že se šroub umístí přes plastový díl a našroubuje se na čtvercovou matici. Poté lze s trochou šikovnosti jednoduše zasunout takto předsestavený díl do drážek profilů. Je si třeba hlídat natočení matiček a správnou výšku našroubování matice na šroubek, aby tak mohla lehce zajet do drážky profilu. Montáž spodní části rámu Každá strana rámu bude vyžadovat následující: 1 x 340 mm profil 2 x Díl 4_Bottom_Corner_Plate.stl 1 x Díl 2_Bottom_Tee_Plate_Y_M6_hole 3 x Spojovník plastový ABS 2 x Spojovník hliníkový 10 x Šroub M5 x 8 inbus půlkulatá hlava 12 x Šroub M5 x 10 inbus půlkulatá hlava 2 x Šroub M5 x 10 inbus válcová hlava 2 x Podložka M5 24 x Čtyřhranná matice M5 2 x Nožka gumová 1. Vložte šroub M5x10 do každé díry plastových dílů kromě děr v rohu rohových dílů, kde příjde šroub M5x10 s válcovou hlavou. 2. Našroubujte lehce na všechny šrouby čtyřhranné matice. 3. Nasuňte i plastové a hliníkové spojovníky. Plastové použijte ke spojení s profilem Z a hliníkové pro spoje s profily X. Plastové i hliníkové spojovníky spojte s čtyřhrannou maticí šroubem M5x8. 4. Zasuňte všechny plastové díly s našroubovanými maticemi do svých pozic v profilu, počínaje dílem, který má být uprostřed profilu. Střední díl a tři plastové spojovníky, usaďte do prostřed profilu. Nechte je volné, pro pozdější snadnější nastavení polohy. 5. Zarovnejte kovové spojovníky na konec profilů a utáhněte šroub. 6. Zarovnejte rohové plastové díly tak, aby zůstalo místo pro přední a zadní X profily. Měly by jít těsně připevnit proti bočním Y profilům.
9

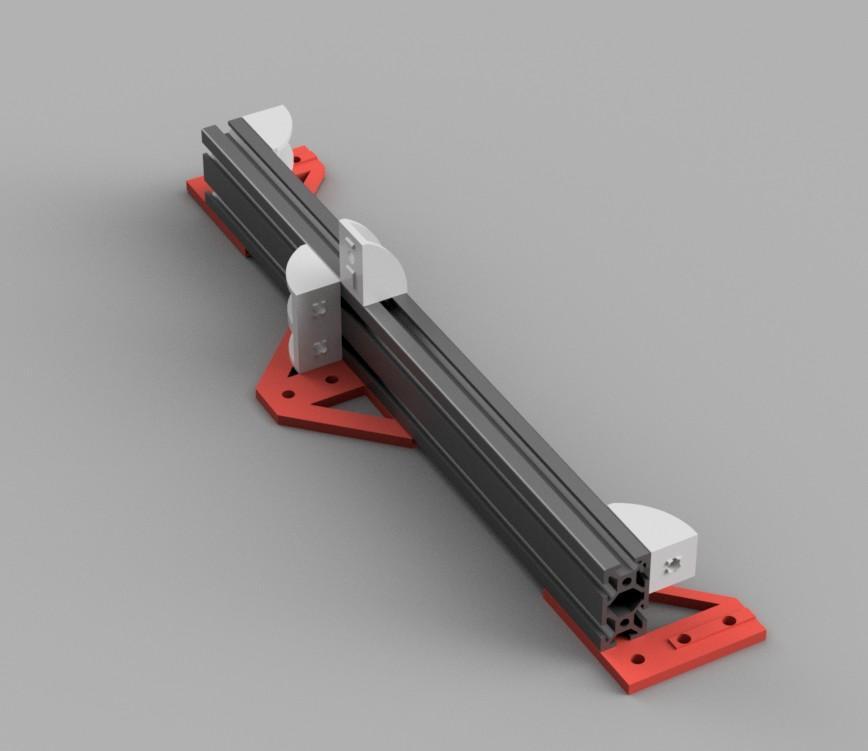

10 Levá strana spodní části rámu by měla vypadat takto:

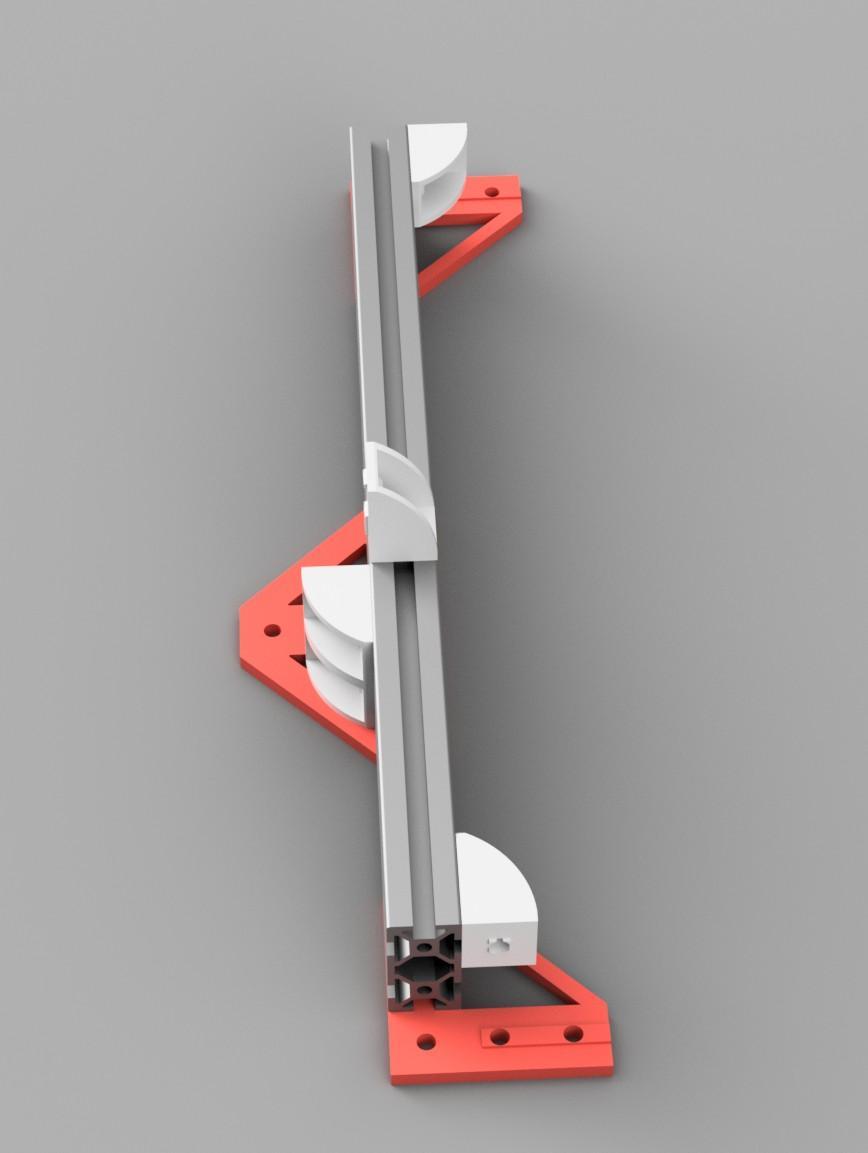

11 Sestavte stejně druhou stranu spodní části rámu pomocí stejných komponent jako levou stranu.

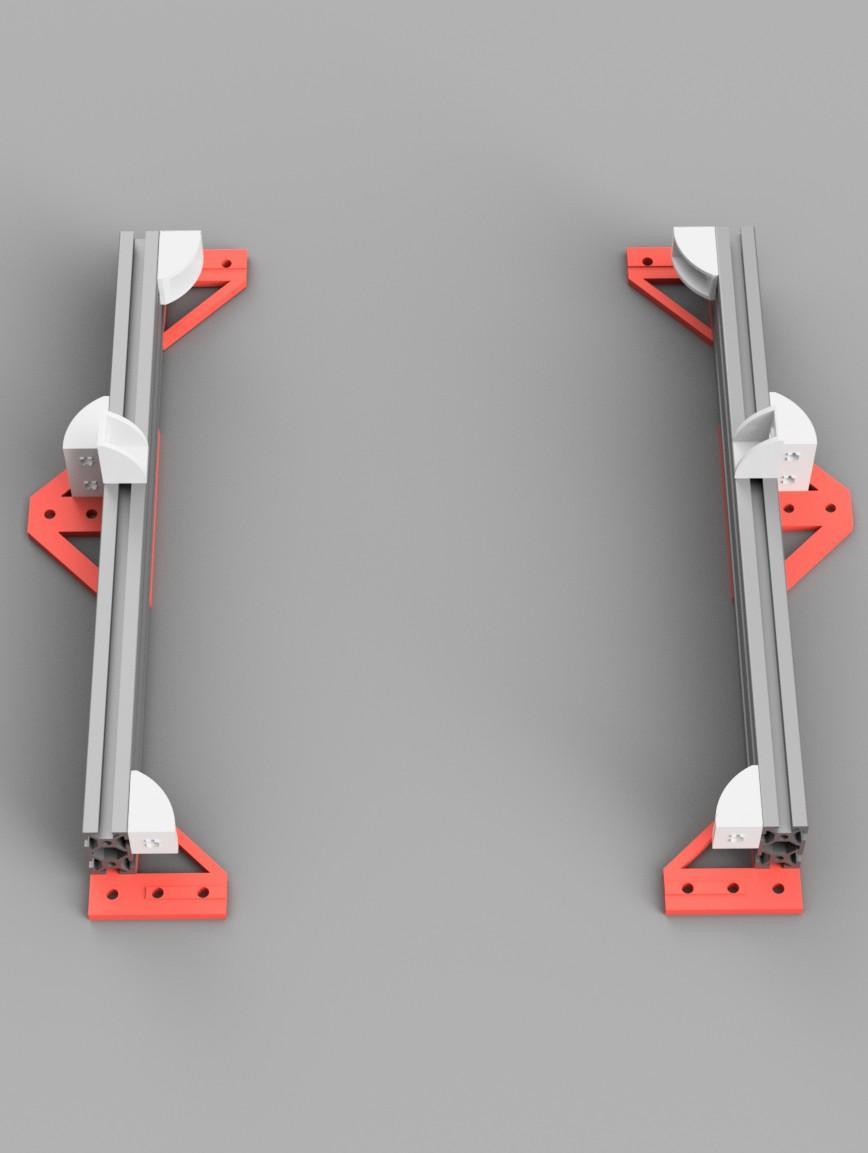

12 Po dokončení byste měli mít dvě boční části spodního rámu, které vypadají takto: Odložte zatím stranou pravou spodní část spodního rámu.

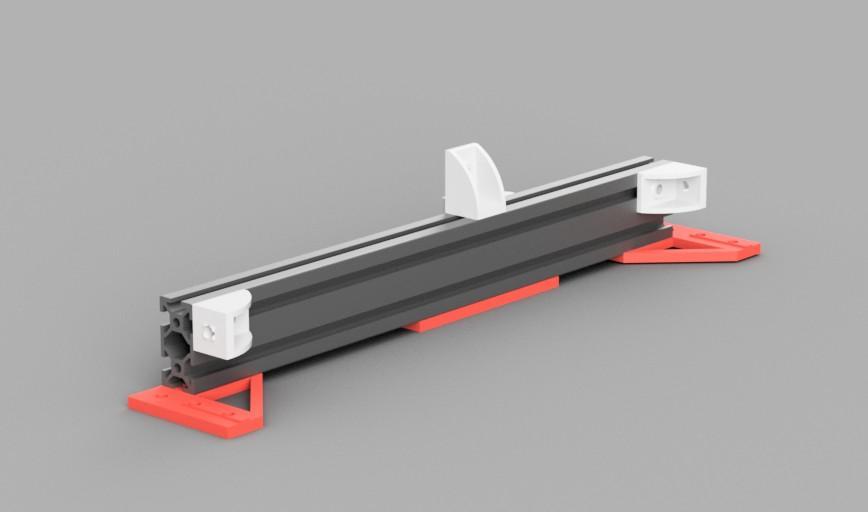

13 Přední a zadní X profily Potřebné díly: 2 x 313 mm profil 1. Nasuňte 313 mm profiy na rohové díly. Ujistěte se, že máte matice našroubovány tak, aby šlo hladce profily nasunout. Ujistěte se, že profily svírají pravý úhel a že X profil je přesně zarovnán a nepřesahuje přes Y profil. Lehké nerovnosti lze vyrovnat ručně tlakem či tahem. Smontováním a stažení celého rámu se všechny drobná vykřivení srovnají. Jen je třeba mít tyto základní spoje přesně zarovnány! 2. Jakmile vše zarovnáte, dotáhněte všechny volné šrouby na všech třech plastových dílech. Pro případné dorovnání lze poté později opět povolit.

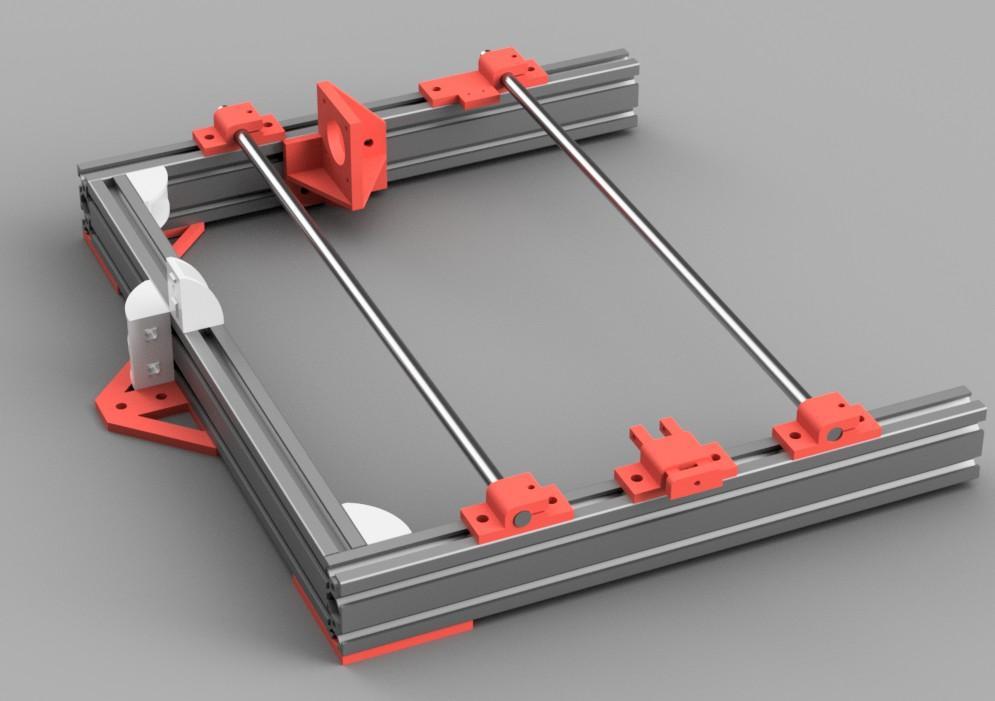

14 Přimontování držáku Y tyčí s pojezdem Potřebné díly: 1 x 380 mm vodící tyč 2 x díl 3_Y_Rod_Holder 4 x Šroub M5 x 10 inbus půlkulatá hlava 4 x Čtyřhranná matice M5 2 x Šroub M3 x 18 (z Anet A8) 2 x M3 matice (z Anet A8) 1 x Vyhřívaná podložka s pojezdem 1. Umístětě na konec jedné vodící tyče plastový díl 3_Y_Rod_Holder. 2. Nasuňte vyhřívanou podložku s pojezdem. Ujistěte se, že konektor vyhřívané podložky směřuje dozadu. Níže uvedený obrázek je pohledem na přední stranu tiskárny. 3. Nasuňte druhý plastový díl 3_Y_Rod_Holder na druhý konec vodící tyče, na kterou jste nasunuli vyhřívanou podložku s pojezdem. 4. Lehce našroubujte M3 sřoub s maticí skrz plastový díl 3_Y_Rod_Holder na obou stranách vodící tyče. Dotahněte jenom do zaskočení matice do výřezu, aby jste mohli později dotáhnout. 5. Nasaďte čtyřhranné matice do X profilů a lehce přichyťte vodící tyče s plastovými díly na obou koncích tyče k X profilům. Nedotahujte, seřídí se později.
15 Přichycení Y motoru a napínáku osy Y Potřebné díly: 1 x díl 1_Y_Motor_Mount 1 x díl 1_Y_Belt_Block 1 x díl 1_Y_Belt_Tensioner 1 x Y motor (z Anet A8) 5 x Šroub M5 x 10 inbus půlkulatá hlava 5 x Čtyřhranná matice M5 4 x Podložka M3 1 x šroub M3 x 10 (z Anet A8) 1 x šroub M3 x 20 (z Anet A8) 4 x šroub M3 x 12 (z Anet A8) 2 x M3 matice (z Anet A8) 1 x Řemenice napínáku Y řemene (z Anet A8) 1. Nasaďte na čtyři šrouby M3x12 podložky. Přišroubujte Y motor k plastovému dílu 1_Y_Motor_Mount pomocí šroubů M3x12 (každý již s podložkou). 2. Skrz díry v plastovém dílu 1_Y_Motor_Mount nastrčte šrouby M5x10. Z druhé strany dílu lehce našroubujte čtvercové matice a nasuňte na zadní spodní X profil. Nechte volné pro pozdější dotažení. 3. Našroubujte šrouby M5x10 do dílu 1_Y_Belt_Block. Nasuňte do profilu matice a přichyťte lehce k přední spodní straně X profilu. 4. Vložte M3 matku do plastového dílu díl 1_Y_Belt_Tensioner ze strany napínání. 5. Dotáhněte zlehka šroub M3x10 jen tak, aby držela na svém místě matice. 6. Vložte plastový díl 1_Y_Belt_Tensioner do plastového dílu 1_Y_Belt_Block. 7. Nasaďte na plastový díl 1_Y_Belt_Tensioner řemenici napínáku s řemenem a zajistěte šroubem M3x20 a maticí.

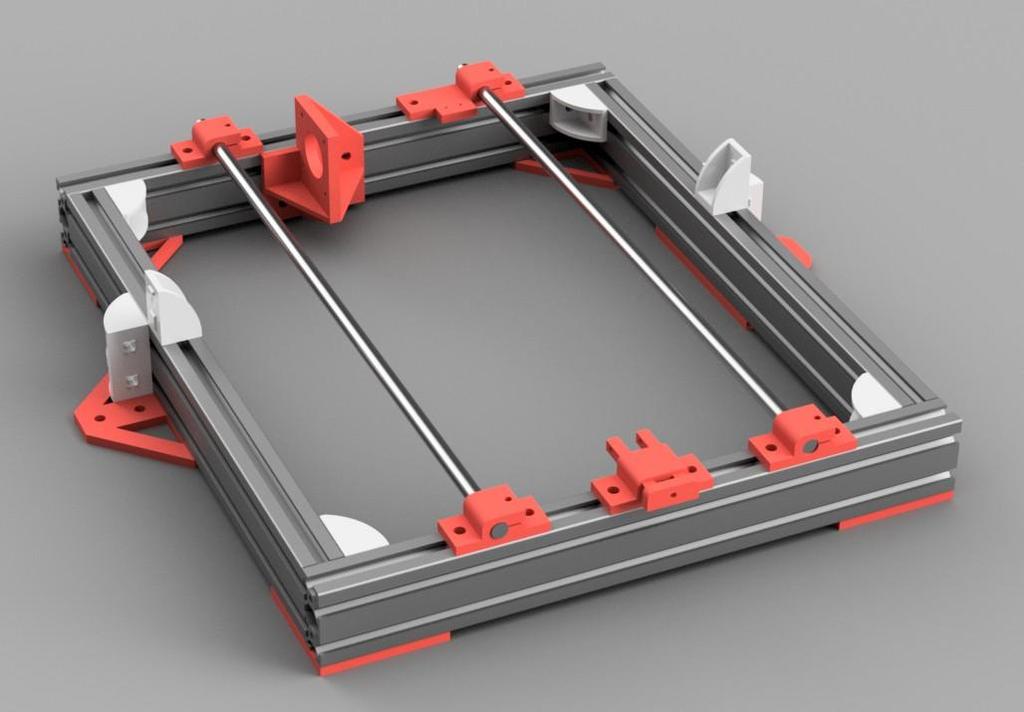

16 Nasazení zbývají vodící tyče Potřebné díly: 1 x 380 mm vodící tyč 1 x díl 3_Y_Rod_Holder 1 x díl 1_Y_Rod_Holder_With_Endstop 4 x Šroub M5 x 10 inbus půlkulatá hlava 4 x Čtyřhranná matice M5 2 x šroub M3 x 18 (z Anet A8) 2 x M3 matice (z Anet A8) 1 x Y endstop (z Anet A8) 2 x Vruty z přichycení endstopu (z Anet A8) 1. Umístětě na konec jedné vodící tyče do plastový díl 1_Y_Rod_Holder_With_Endstop. V tomto provedení by měla být koncový plastový díl nasunut na tyč zhruba z poloviny. 2. Nasuňte vyhřívanou podložku s pojezdem. 3. Nasuňte druhý plastový díl 3_Y_Rod_Holder na druhý konec vodící tyče, na kterou jste nasunuli vyhřívanou podložku s pojezdem. 4. Lehce našroubujte M3 sřoub s maticí skrz plastový díl 1_Y_Rod_Holder_With_Endstop a 3_Y_Rod_Holder na obou stranách vodící tyče. Dotahněte jenom do zaskočení matice do výřezu, aby jste mohli později dotáhnout. 5. Nasaďte čtyřhranné matice do X profilů a lehce přichyťte vodící tyče s plastovými díly na obou koncích tyče k X profilům. Nedotahujte, seřídí se později. 6. Přišroubujte Y endstop na plastový díl 1_Y_Rod_Holder_With_Endstop původními vruty.
17 Připojení pravé strany spodní rámu Potřebné díly: 1 x Pravá strana spodního rámu sestavená v přechozích krocích 1. Nasuňte pravou stranu spodního rámu do drážek spodních X profilů. Nasměrovat a rovnoměrně zasunout všechny čtvercové matky do drážek obou profilů může být obtížnější a zabere trochu času. 2. Srovnejte všechny profily vůči sobě do správných pozic a bez přesahů a postupně vše stáhněte. Pokud vám v základním rámu vzniká drobná nerovnost do vrtule, lze opětovným povolení a stáhnutím ve správných polohách nerovnost eliminovat. Jakmile máte stažen dohromady spodní rám. Můžete zarovnat a dotáhnout držáky vodících tyčí. Pheneeny v původním návodě píše o 69 mm od okraje profilu po okraj vodící tyče, ale takový rozměr se mi nepodařilo naměřit. Pomáhal jsem si rozměrem 49,14 mm. Vycházel od hrany profilu po hranu plastového držáku vodících tyčí. Tento rozměr ale není směrodatný. Důležité a podstatné je, aby vyhřívaná podložka s pojezdem po tyčích volně bez odporu jezdila. Také docílit toho, aby se tyče s vyhřívanou podložkou a pojezdem nacházeli na středu spodního rámu. 3. Zarovnejte napínák Y řemene na střed profilu. 4. Dorovnejte držák mototu Y vůčí napínáku řemene a úchytům řemene na vyhřívané podložce s pojezdem. Vše by mělo být v jedné rovině. 5. Pokud by držák motoru zasahoval do konektoru vyhřívané podložky, tak je třeba ho umístit více vlevo. Poté je třeba pro docílení dorovnání řemenu vysunout nasazenou řemenici na hřídeli motoru více od motoru do strany. 6. Pokud je vše v rovině, dotažené a vyhřívaná podložka hladce jezdí, můžete napnout řemen přes napínák řemene.

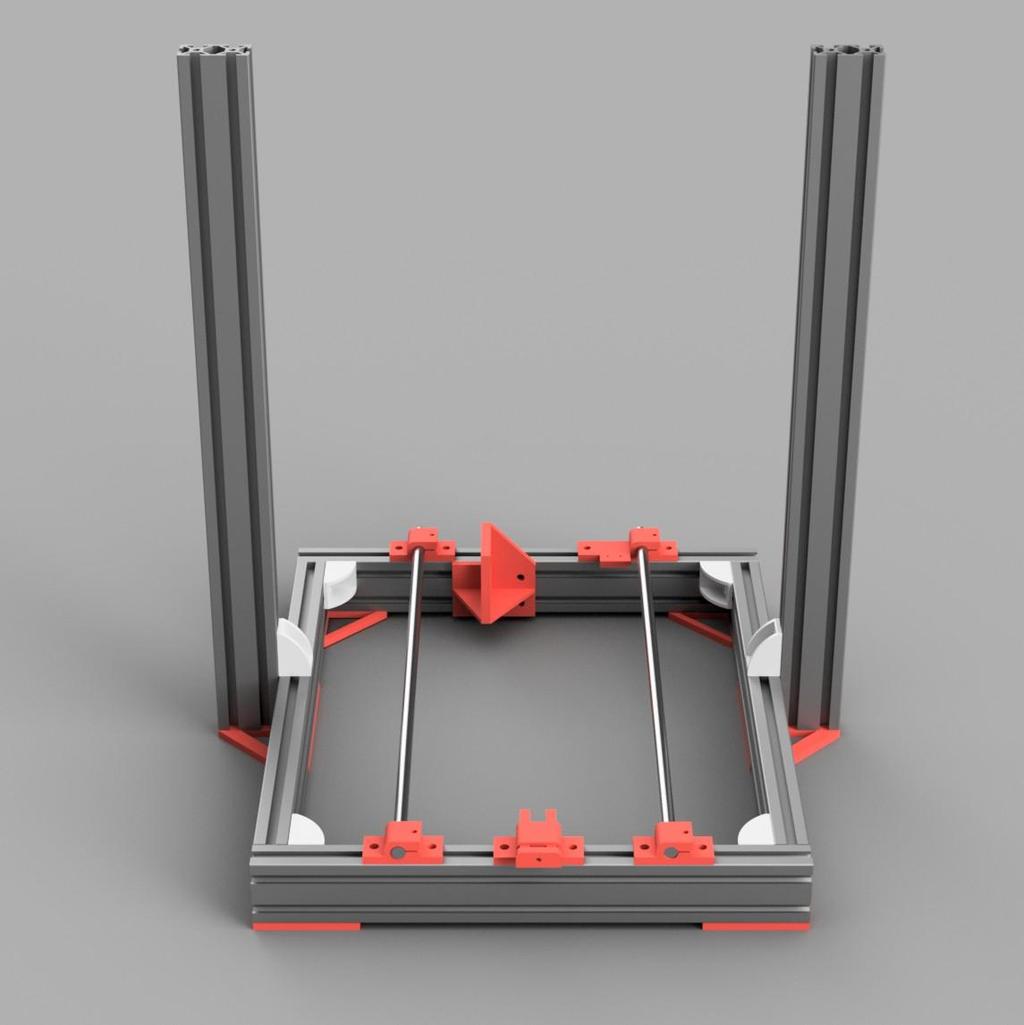

18 Pipojení Z profilů ke spodnímu rámu Potřebné díly: 2 x 440 mm profil s předřezanými závity 2 x Šroub M6 x 20 inbus půlkulatá hlava 2 x Nožka gumová 1. Nasaďte 440 mm profil na každou stranu stranou se závity směrem dolů (měla by být poznačena lihovým fixem, označení po usazení smažte). Ujistěte se, že máte nasunuty čtvercové matice do všech drážek, kde budou potřeba pro sešroubování se spojovníky. 2. Zarovnejte spodní plastový díl 2_Bottom_Tee_Plate_Y_M6_hole a spojovníky tak, aby Y profil byl kolmo ke spodnímu rámu. 3. Zašroubujte skrz plastový díl 2_Bottom_Tee_Plate_Y_M6_hole do závitu Y profilu (závit blíže ke středu spodního rámu) šroub M6 x Zašroubujte skrz gumovou nožku a plastový díl 2_Bottom_Tee_Plate_Y_M6_hole do závitu Y profilu (závit blíže vnějšímu kraji spodního rámu) šroub M6 x Začněte dotahovat postupně všechny spoje spodního rámu spojené s Y profilem. Dbejte na kolmost a použijte správné délky šroubů. Do plastových spojovníků patří šrouby M5x8. 6. Před utažením šroubů připevněných ke spodní části rámu je třeba umístit Z profily na spodní rám tak, zadní okraj Z profilů byl asi 127 mm od zadní hrany zadního X profilu spodní části rámu. Nejpodstatnější a velmi důležité je, aby oba Z profily se základnami byly vůči sobě ve stejné vzdálenosti od zadní a přední části spodního rámu. 7. Jakmile budete spokojení se zarovnáním všech komponent, pokračujte s dotáhováním všech šroubů. Při pokusu o výkyv Z profilu by měl být spoj tak pevný, že dokáže lehce pružit se spodním Y profilem. Může vzniknout drobný výkyv do V, který se ztratí doplněním vrchního X profilu a dotažením celé konstrukce.
19 Přimontování desky Anet A8 a napájecího zdroje Potřebné díly: 1 x díl Anet_Board_Mount_No_Fan 1 x díl 1_PSU_Mount 7 x šroub M5 x 10 inbus válcová hlava 7 x Čtyřhranná matice M5 1. Nasuňte plastový díl Anet_Board_Mount_No_Fan s připravenými šrouby a čtyřhrannými maticemi do levého Z profilu co nejníže. Od spodní hrany plastového dílu po spodní hranu profilu spodního rámu by mělo být přibližně 20 mm. 2. Nasuňte plastový díl 1_PSU_Mount s připravenými šrouby a čtyřhrannými maticemi do pravého Z profilu podle obrázku níže.

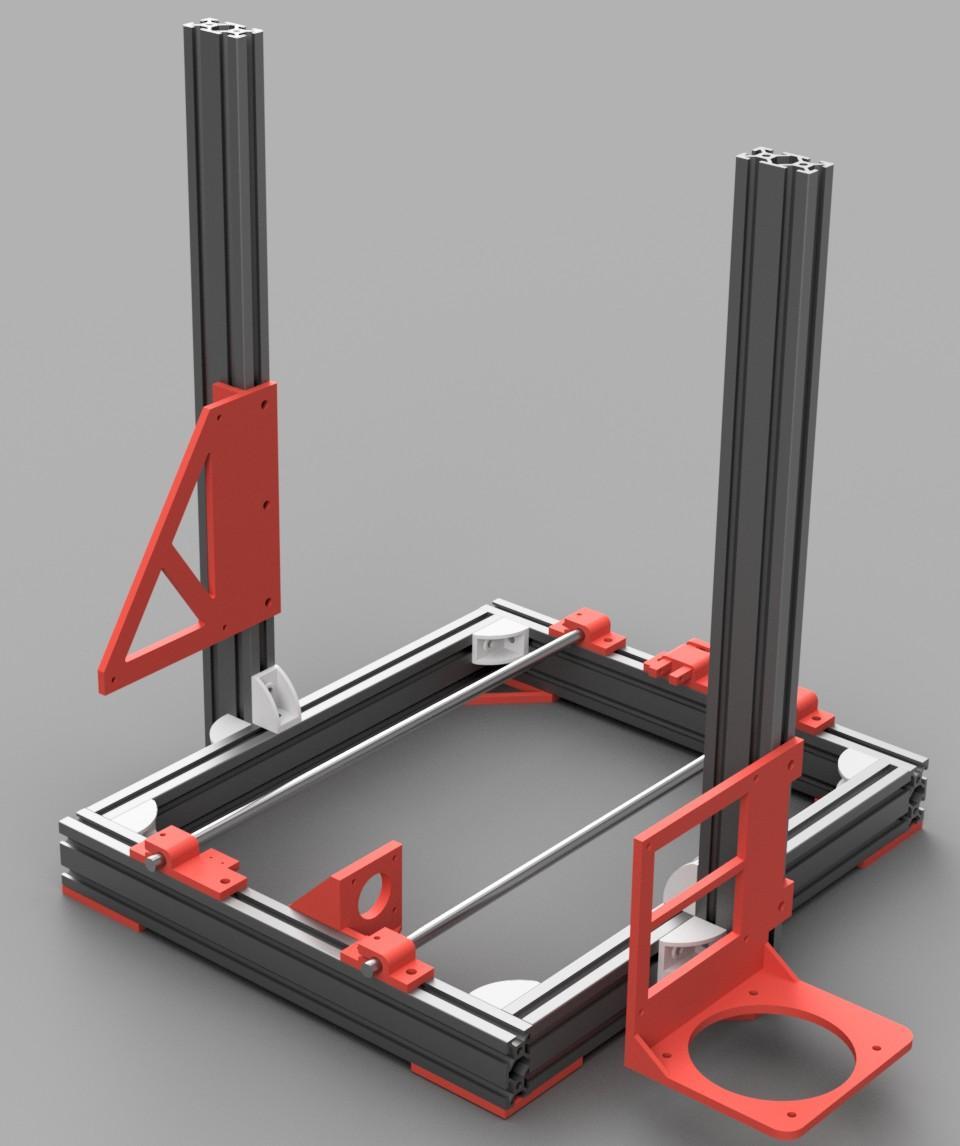

20 Přimontování držáků Z motorů a motorů samotných Potřebné díly: 8 x Šroub M5 x 10 inbus válcová hlava 8 x Čtyřhranná matice M5 2 x Z motory (z Anet A8) 8 x Šroub M3 x 12 (z Anet A8) 8 x Podložka M3 1 x díl 1_Z_Motor_Mount_Left 1 x díl 1_Z_Motor_Mount_Right 1. Nasuňte plastový díl 1_Z_Motor_Mount_Left s připravenými šrouby a čtyřhrannými maticemi do levého Z profilu. 2. Držák motoru by měl být úmístěn tak, aby horní část držáku byla 25 mm nad horní hranou profilu spodního rámu. 3. Dotáhněte všechny 4 šrouby držáku k Z profilu. Znovu ověřte zda jsou ve správné poloze. 4. Zopakujte to stejné z pravou stranou a plastovým dílem 1_Z_Motor_Mount_Right. 5. Zkontrolujte stejnou výšku obou držáku a jejich dotažení 6. Pomocí šroubů M3 x 12 připevněte motory na každý držák. Ujistěte se, že mezi držákem motoru a každou hlavou šroubu je umístěna podložka M3.

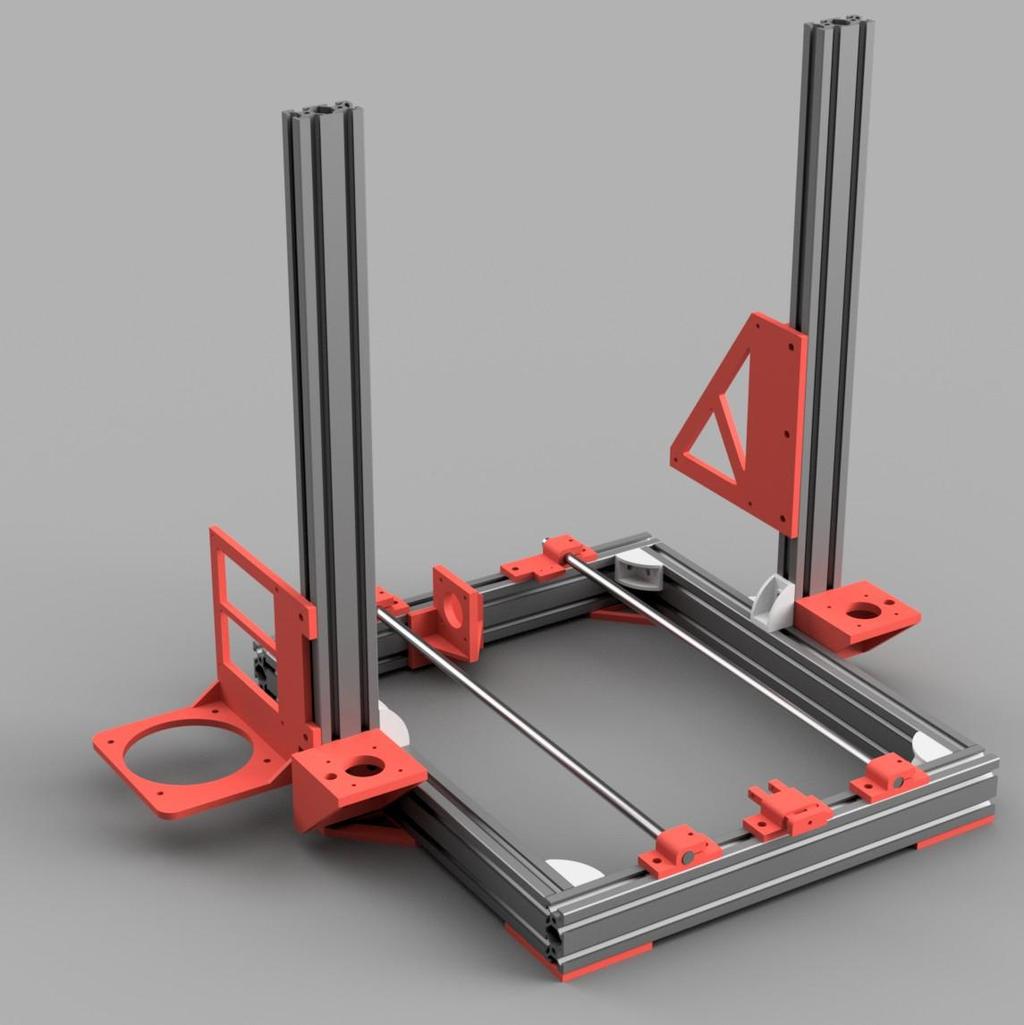

21 Nasazení Z vodících tyčí a trapézových šroubů Potřebné díly: 2 x 380 mm vodící tyče 1 x díl 1_Z_Endstop 1 x Z Endstop (z Anet A8) 2 x Vruty k přichycení endstopu (z Anet A8) 2 x Šroub M5 x 10 inbus půlkulatá hlava 2 x Čtyřhranná matice M5 2 x Trapézové tyče (z Anet A8) 2 x Pružné hřídelové spojky (z Anet A8) 1 x Assembled X carriage (z Anet A8) 1. Nasuňte plastový díl 1_Z_Endstop s připravenými šrouby a čtyřhrannými maticemi do levého Z profilu. Pozici zvolte mm nad držákem motoru. Poté dotáhněte oba dva šrouby. 2. Přišroubujte Z endstop na plastový díl 1_Z_Endstop původními vruty. 3. Nasaďte pružné spojky na hřídele motorů a pomocí červíků dotáhněte. 4. Do každé pružné spojky vsaďte trapézovou tyč a dotáhněte opět pomocí červíku ve spojce. 5. Vsuňte vodící tyče do otvorů v držácích motorů. Pokud nepůjdou vsadit, je třeba trochu otvor rozšířit přibroušením. Díry pro tyče jsou modelovány úmyslně na těsno. Tisk i tyče mají určité své tolerance a lepší je případ, kdy se nevlezou, než aby měli v držácích volně lítat. 6. Nasaďte celou X část s pojezdem, která vam zbyla při demontáží Anet A8. Nasuňte levou i pravou část na vodicí a trapézové tyče. 7. Ručním otáčení trapézových tyčí dojedeme nasazenou X částí s pojezdem ve vodorovné poloze do spodní třetiny Z profilů.
22 Přimontování vrchní držáku Z vodícíh tyčí Potřebné díly: 1 x díl 1_Z_Rod_Holder_Left 1 x díl 1_Z_Rod_Holder_Right 8 x Šroub M5 x 10 inbus půlkulatá hlava 8 x Čtyřhranná matice M5 2 x Šroub M3 x 12 (z Anet A8) 2 x Matice M3 (z Anet A8) 1. Zasuňte plastový díl 1_Z_Rod_Holder_Left s připravenými šrouby a čtyřhrannými maticemi do levého Z profilu. 2. Vsuňte vodící tyč do otvoru v držáku. 3. Umístěte matku M3 do otvoru v držáku. 4. Přítáhněte z lehka šroub M3x12 tak, aby se matice neprotáčela. 5. Zarovnejte vrchní držák s tyčí k vrchní hraně Z profilu. 6. Opakujte postup pro pravou stranu s plastovým dílem 1_Z_Rod_Holder_Right 7. Po zarovnání obou držáku dotáhněte všechny šrouby M5x10 a šrouby M3 zajišťující vodící tyče.

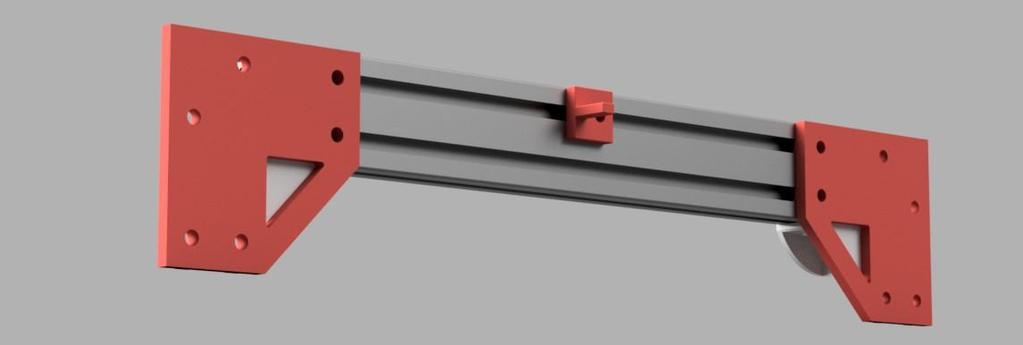

23 Připojení vrchního X profilu ke zbytku Potřebné díly: 2 x díl 2_Top_Corner_Plate 1 x díl 1_Wire_Holder 2 x Spojovník kovový 13 x Šroub M5 x 10 inbus půlkulatá hlava 4 x Šroub M5 x 8 inbus půlkulatá hlava 17 x Čtyřhranná matice M5 1 x Šroub M3 x 20 (z Anet A8) 1 x M3 matice (z Anet A8) 1 x Plastová kabelová příchytka (z Anet A8) 1. Sestavte všechny komponenty podle obrázku. Mějte předpřipravené plastové díly se šrouby a s našroubované čtyřhranné matice. 2. Do hliníkových spojovníků patří šrouby M5x8. Do všech ostatní spojů šrouby M5x Nasaďte a přišroubujte pomocí šroubu M3x20 plastovou kabelovou příchytku na díl 1_Wire_Holder. 4. Nasuňte vrchní díl rovnoměrně do obou Z profilů. Zde může být opět obtížněnjší nasměrovat a trefit všechny matice souměrně do Z profilů. 5. Nakonec vše srovnejte do správných pozic a postupně dotáhněte. Pohled z přední strany: Pohled ze zadní strany:
24

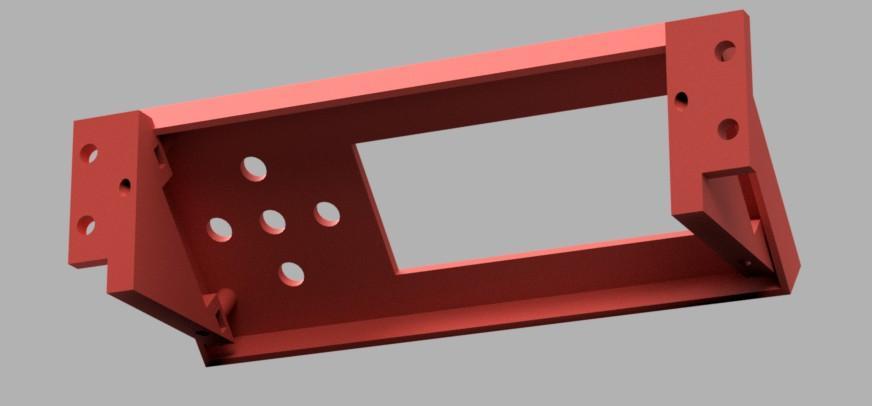

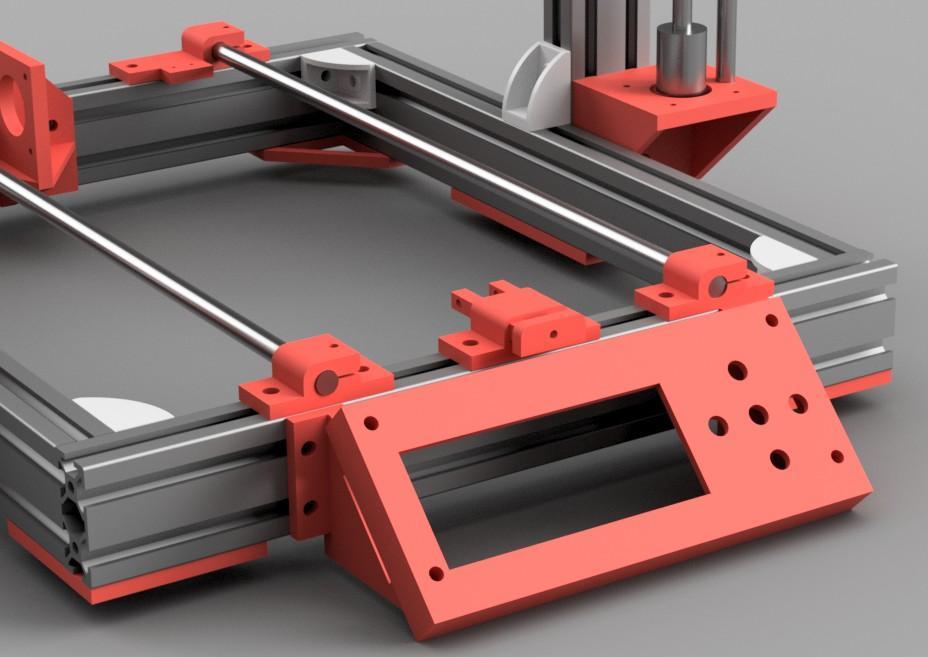

25 Připojení LCD displeje Potřebné díly: 1 x díl 1_LCD_Case_Top 1 x díl 1_LCD_Base_Left 1 x díl 1_LCD_Base_Right 1 x LCD displej (z Anety A8) 4 x Šrouby M3 původně držící displej (z Anety A8) 4 x M3 matice (From A8) 4 x Šroub M5 x 10 inbus půlkulatá hlava 4 x Čtyřhranná matice M5 1. Umístěte LCD displej do plastového dílu 1_LCD_Case_Top. Displej by měl těsně zapadnout do otvoru a sedět v rovině s plochou přední částí dílu 2. Vložte matice M3 do otvorů v dílech 1_LCD_Base_Left a 1_LCD_Base_Right. 3. Pomocí šroubu M3 přišroubujte skrz plastový díl 1_LCD_Case_Top samotný LCD displej do dílů 1_LCD_Base_Left a 1_LCD_Base_Right, do kterých jste umístili matice M3. 4. Jakmile máte smontovaný displej s těmito plastovými díly, přišroubujte pomocí šroubu M5x10 celý smontovaný kus na přední spodní X profil. Vystřeďte a dotáhněte. 5. Vyvěďte kabel displeje pod rám směrem k desce Anet A8.
26 Připojení desky Anet A8 a napájecího Potřebné díly: 1 x Deska Anet A8 (z Anet A8) 1 x Napájecí zdroj (z Anet A8) Šrouby a matice z Anet A8 k připevnění desky a zdroje 1. Použijte všechny originální šrouby a distanční sloupky, které byly použity k montáži desky Anet A8 a napájecího zdroje 2. Pro napájecí zdroj použijte 3 šrouby, kterými přišroubujete zdroj skrz plastový díl 1_PSU_Mount. Napájecí zdroj by měl být orientován svorkovnicemi dolů. Natažení kabeláže Kabely musí být nataženy z různých částí na desku Anet a na napájecí zdroj. Pokud potřebujete pomoct, najdete pokyny k připojení tiskárny k desce a napájecímu zdroji v původních pokynech Anet A8. Všechny vodiče by měly být znovu připojeny k původním připojovacím místům. Cesty kabelů jsou vaší volbou. Pokud je to možné, táhnul jsem kabely uvnitř drážek profilů a zajišťoval jsem je tištěnými záslepkami drážek profilů. Pokud máte táhnuty kabely v drážkách profilů, ujistěte se, že kabely mají na koncích profilů dostatečnou vůli a zajistěte, aby ostré hrany profilů nemohly poškodit izolaci kabelů a způsobit jejich přerušení nebo zkrat. Všechny kabely vedoucí z pojezdu X jsou vytaženy směrem nahoru na plastový díl 1_Wire_Holder a připevněny kabelouvu příchytkou z Anet A8. Seřízení Z osy Chcete-li vyrovnat osy Z, doporučuji otáčet vodicími šrouby osy Z ručně nahoru, dokud se osa Z nedotkne vrchních držáků tyčí. Tím zajistíte srovnání obou Z os. Nyní, když je tiskárna zapnuta, přemístěte osy Z dolů přes menu tiskárny (nepoužívejte HOME ALL). Ideláně pomoci Z position fast. Endstop na Z ose by měla být volná, abyste mohli ručně nastavit jeho polohu. Po utažení držáku Z endstopu vyzkoušejte pomocí menu tiskárny pohyb po ose Z nahoru a dolů a ujistěte se, že jste spokojeni se svou HOME ALL pozicí (optimální výška mezi tryskou a vyhřívanou podložkou před seřízením bedu). Dokalibrujte vyhřívanou podložku pomocí čtyř šroubů na vyhřívané podložce. Firmware Moje Anet A8 stále používala původní firmware Anet A8. Po dokončení této stavby jsem zjistil, že tiskárna byla schopna tisknout mnohem rychleji a z většími zrychleními bez vibrací. Doporučuji použít poslední vydanou verzi Skynetu, kde se dá podrobně upravit jednotlivé parametry tiskárny. Kompatibilní bude i s verzemi Marlina.
27
28 Vše užitečné na jednom místě.
