2. Rozebrání tiskárny

Rozměr: px
Začít zobrazení ze stránky:

Download "2. Rozebrání tiskárny"

Transkript

1 2. Rozebrání tiskárny Written By: Jakub Dolezal 2018 manual.prusa3d.com/ Page 1 of 10

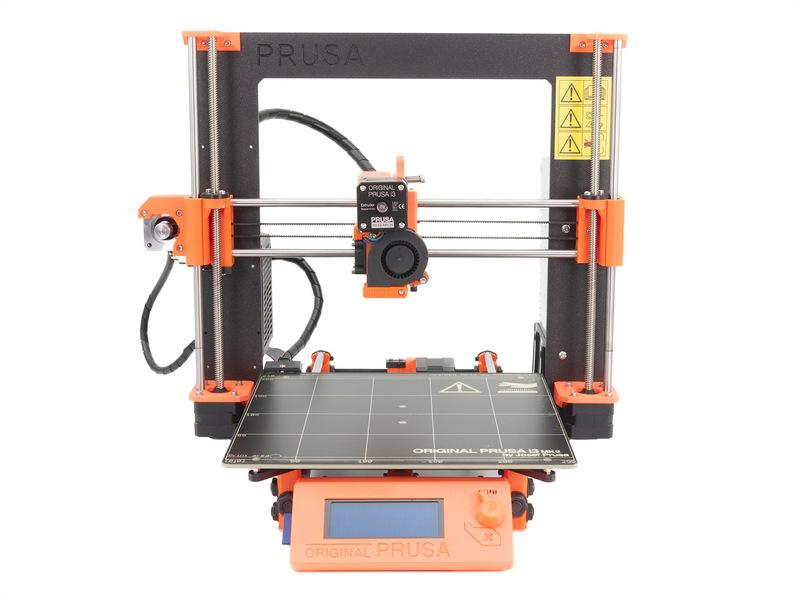

2 Step 1 Příprava tiskárny Zkontrolujte, že jste z extruderu vysunuli filament a tiskárna je odpojená ze zásuvky! Tiskárnu nevypínejte do doby, než zcela vychladne, v budoucnu by totiž mohlo docházet k ucpávání trysky! Připravte si nářadí, které zasíláme s MK2S kitem, případně si obstarejte podobné v nejbližším obchodu s nářadím. Doporučené rozměry inbusových klíčů: 2,5 mm, 2,0 mm a 1,5 (1,0) mm Důrazně doporučujeme si obstarat misku nebo krabici na matky a šrouby. Některé budete potřebovat pro opětovné složení tiskárny manual.prusa3d.com/ Page 2 of 10

3 Step 2 Osa Y: Rozebrání vyhřívané podložky (1. část) Znovu se ujistěte, že tiskárna není připojena k elektrické zásuvce. Je zde riziko případného poškození elektroniky! Natočte k sobě tiskárnu levým bokem s krytem elektroniky (RAMBo cover). Uvolněte šroub M3x40 pomocí 2,5mm inbusového klíče. Pomocí kombinovaných kleští přestřihněte stahovací pásku, která drží kabely od vyhřívané podložky. Postupujte opatrně, můžete poškodit kabely. Odmotejte alespoň dvě ovinutí kroucené bužírky a následujte kabely do krytu elektroniky. Identifikujte příslušné konektory a odpojte je. Odpojte konektor, netahejte za kabel! Konektor kabelu termistoru disponuje pojistkou, kterou je nutné zmáčknout před tím, než jej budete moci odpojit. Z krytu elektroniky (RAMBo cover) vyjměte všechny kabely, kroucenou bužírku i nylonový filament manual.prusa3d.com/ Page 3 of 10

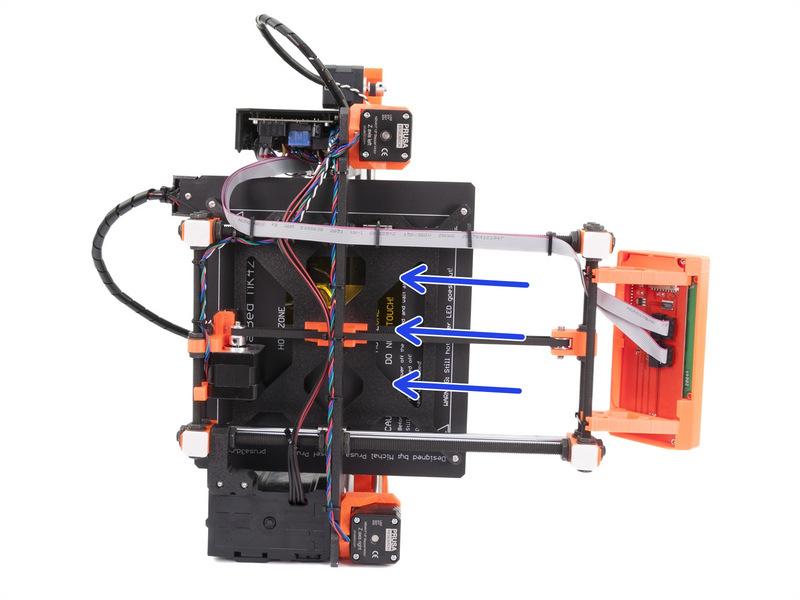

4 Step 3 Osa Y: Rozebrání vyhřívané podložky (2. část) Otočte tiskárnu na stranu se zdrojem a pro zvýšení stability posuňte vyhřívanou podložku zcela dozadu. Najděte díl Y-belt-holder a mírně povolte oba šrouby pomocí 2,5mm inbusového klíče. Díl však nechte spojený s pojezdem osy Y (Y-carriage) pomocí šroubů a pokud to bude potřeba můžete je dočasně zajistit pomocí matek M3n. Pomocí 2mm inbusového klíče povolte všechny 4 šrouby (označené červeně). Při povolování posledního šroubu držte vyhřívanou podložku, jinak upadne! Vyhřívaná podložka již nebude potřeba, uložte ji na bezpečné místo. Kroucenou bužírku můžete nechat nasazenou pro lepší ochranu kabelového svazku. Připravte si krabici na náhradní díly, některé odmontované díly opětovně použijete manual.prusa3d.com/ Page 4 of 10

5 Step 4 Odpojení extruderu (1. část) Otočte tiskárnu zpět na "nohy". Pomocí kombinovaných kleští přestřihněte stahovací pásku, která drží kabely od extruderu. Postupujte opatrně, můžete poškodit kabely. Pomocí kleští přestřihněte pásky na kroucené bužírce za extruderem. Opět postupujte opatrně, ať nepoškodíte kabely. Odmotejte kroucenou bužírku po celé délce až ke krytu elektroniky. Pokračujte dalším krokem, kde odpojíme kabely z extruderu manual.prusa3d.com/ Page 5 of 10

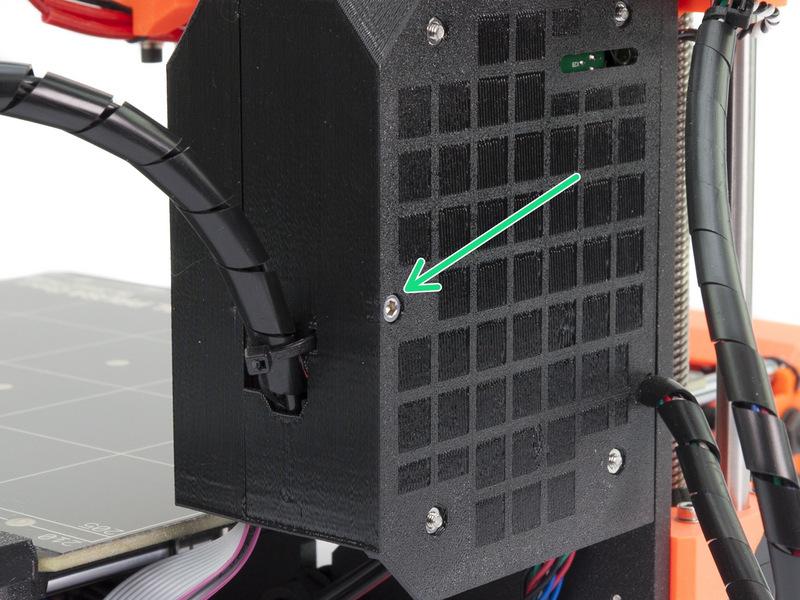

6 Step 5 Odpojení extruderu (2. část) Následujte kabely do krytu elektroniky. Identifikujte příslušné konektory a odpojte je (pouze extruder). Odpojte konektor, netahejte za kabel! Nyní opatrně vyjměte všechny kabely, kroucenou bužírku a nylonový filament pryč z krytu elektroniky (RAMBo case). Některé konektory disponují pojistkou, kterou je nutné zmáčknout před tím, než jej budete moci odpojit manual.prusa3d.com/ Page 6 of 10

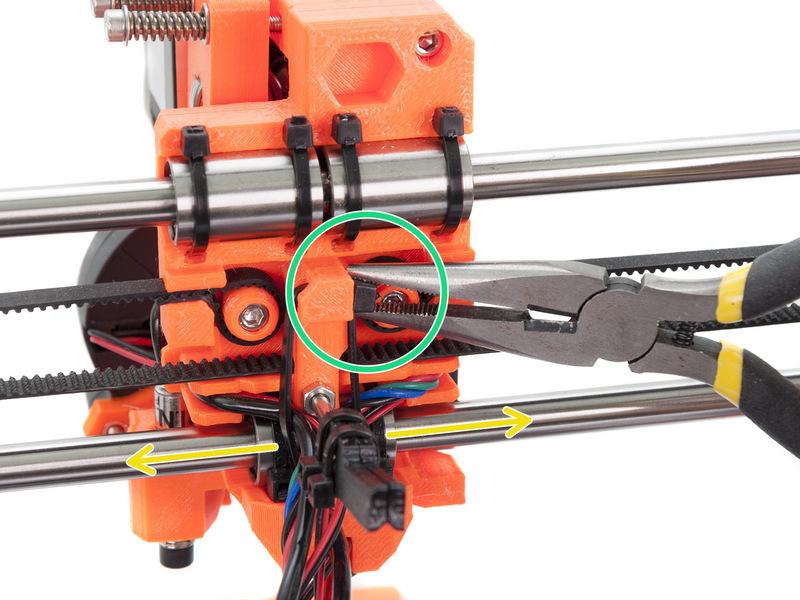

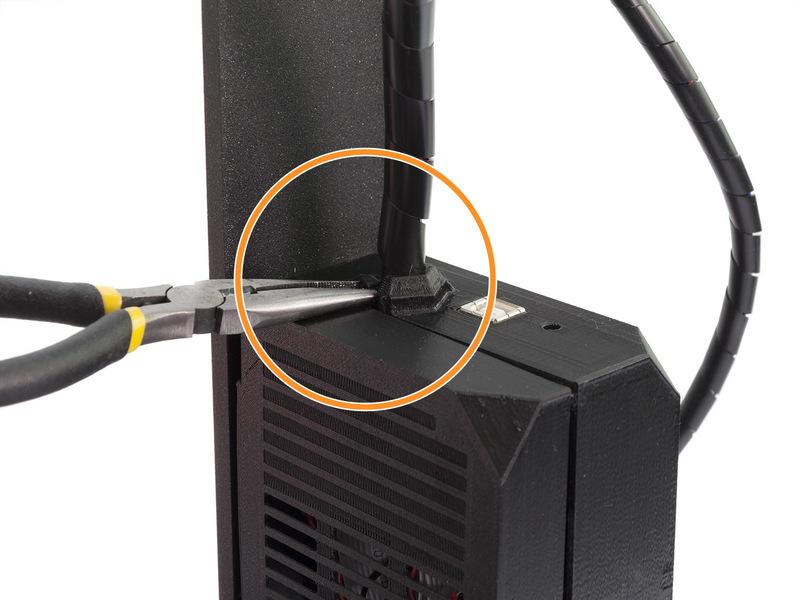

7 Step 6 Odpojení extruderu (3. část) Pomocí kleští přestřihněte stahovací pásky na kabelovém svazku. Odeberte stahovací pásky a posuňte kabely do stran. Pomocí 2,5mm inbusového klíče povolte všechny tři šrouby, které drží tělo extruderu. Při povolování posledního šroubu držte extruder, jinak upadne! Odeberte extruder z tiskárny a položte jej stranou manual.prusa3d.com/ Page 7 of 10

8 Step 7 Odpojení extruderu (4. část) Díl X-carriage bude nahrazen novým včetně nylonové struny a šroubu M3x40. Tuto trojici můžete tedy odebrat vcelku. Nejprve vyjměte řemen a ponechte si jej na později. Přestřihněte stahovací pásky a odeberte díl X-carriage z hlazených tyčí. Ložiska ponechte na tyčích. Další rozebírání osy X už není potřeba manual.prusa3d.com/ Page 8 of 10

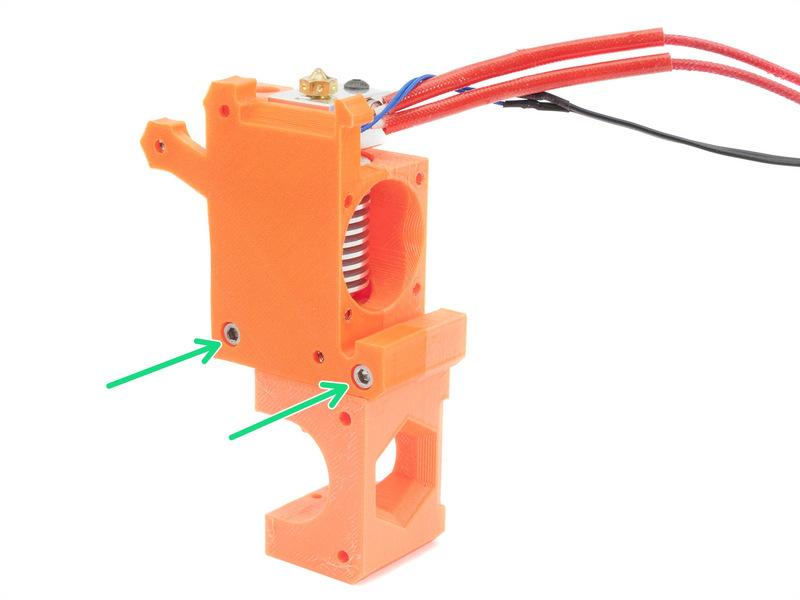

9 Step 8 Rozebrání extruderu (1. část) Pomocí 2,5mm inbusového klíče povolte 2 šrouby na přední části ventilátoru a krytce (fan-nozzle). Nesnažte se jej kompletně odpojit, nejdříve musíme uvolnit senzor P.I.N.D.A. Pomocí 2,5mm inbusového klíče povolte 4 šrouby bočního ventilátoru a následně jej kompletně odeberte. Bude nahrazen novým. Pomocí 2,5mm inbusového klíče povolte senzor P.I.N.D.A. a posuňte jej nebo vyšroubujte směrem nahoru, pak jej kompletně odeberte. Bude nahrazen novým. Teď odeberte i přední ventilátor a ponechte si jej pro opětovné složení. 2,5mm inbusovým klíčem povolte přítlačnou kladku extruderu (Extruder idler). Stejným klíčem povolte také šrouby držící motor extruderu. Motor si ponechte na později, ale sundejte podávací kolečko, které nahradíte novějším. Všechny tištěné díly z extruderu budou nahrazeny novými manual.prusa3d.com/ Page 9 of 10

10 Step 9 Rozebrání extruderu (2. část) 2,5 mm inbusovým klíčem povolte vyznačené šrouby a sundejte kryt hotendu. Opatrně vyjměte hotend, pozor nezlomte kabely! Hotend si ponechte na později. Máte vše rozpojeno? Jdeme na stavbu MK2.5! 3. Složení osy X Everything disassembled? Let's start building MK2.5! 3. Složení osy X This document was last generated on :23:27 AM manual.prusa3d.com/ Page 10 of 10
