5. Montáž vyhřívané podložky

Rozměr: px
Začít zobrazení ze stránky:

Download "5. Montáž vyhřívané podložky"

Transkript

1 Written By: Jakub Dolezal 2019 manual.prusa3d.com/ Page 1 of 13

2 Step 1 Nářadí potřebné k této kapitole 2,5mm inbusový klíč pro šrouby M3 2mm inbusový klíč pro šrouby vyhřívané podložky. Step 2 Rozdílné verze vyhřívaných podložek Vybalte vyhřívanou podložku a zkontrolujte, kterou verzi máte: bez připojeného kabelu, prosím pokračujte k Step 3 (Krok 3) s připojeným kabelem, prosím pokračujte k Step 6 (Krok 6) 2019 manual.prusa3d.com/ Page 2 of 13

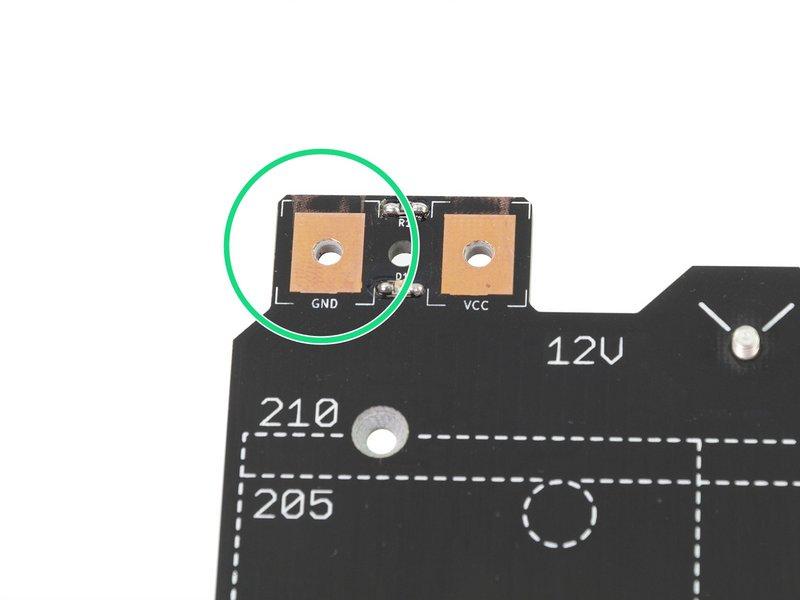

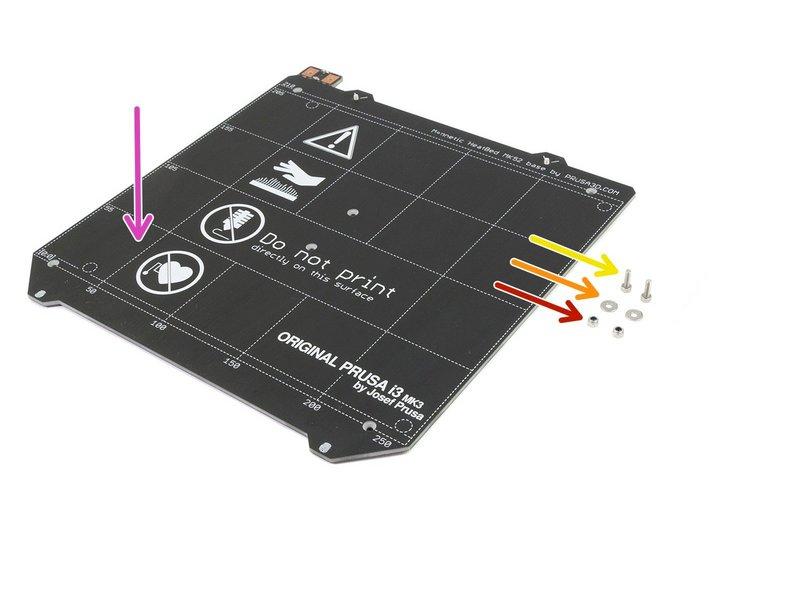

3 Step 3 Napojení kabelu vyhřívané podložky (1. část) Pro následující krok si prosím připravte: Vyhřívaná podložka MK52 12V (1x) Šroub M3x10 (2x) Podložka M3w (2x) Samojistná matice M3nN (2x) Napájecí kabel (1x) POZOR, JE NESMÍRNĚ DŮLEŽITÉ správně zapojit napájecí kabel. Než začnete se skládáním, podívejte se na piny. Pin vlevo s označením "GND" musí být připojen k ČERNÉMU DRÁTU 2019 manual.prusa3d.com/ Page 3 of 13

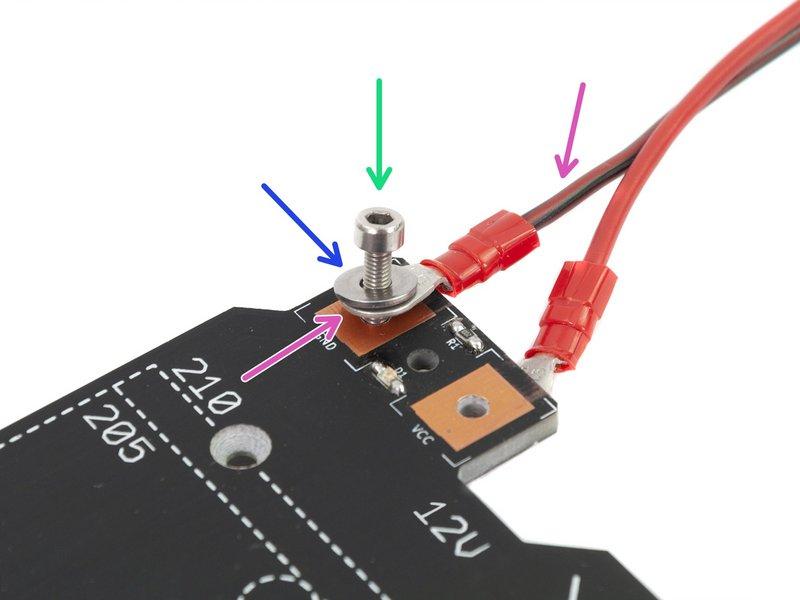

4 Step 4 Napojení kabelu vyhřívané podložky (2. část) Umístěte černý drát nad pin s označením "GND". Ujistěte se, že používáte kulatý konektor. Na kulatý konektor kabelu umístěte podložku. Prostrčte šroub M3x10 skrz všechny části. Podržte šroub a opatrně otočte vyhřívanou podložku vzhůru nohama. Umístěte samojistnou matku M3nN na šroub M3 a částečně ji utáhněte. Otočte vyhřívanou podložku zpět, utáhněte šroub pomocí kleští a inbusového klíče. V dalším kroku potřebujeme upravit polohu kabelu, takže jej zatím nedotahujte příliš silně. Opakujte tento postup pro druhý (červený) drát manual.prusa3d.com/ Page 4 of 13

5 Step 5 Napojení kabelu vyhřívané podložky (3. část) Než budete pokračovat, prosím zkontrolujte znovu, že je kabel správně připojen k vyhřívané podložce. ČERNÝ drát musí být připojen k "GND" ČERVENÝ drát musí být připojen k "VCC" Krytka kabeláže (heatbed-cable-cover), která bude nasazena později vyžaduje, aby byly konektory mírně nakloněny k sobě. Opatrně na ně zatlačte, avšak nechte mezi nimi mezeru. Vzhled vaší vyhřívané podložky se může mírně lišit od posledního obrázku. Nyní utáhněte oba šrouby pevně pomocí kleští a inbusového klíče manual.prusa3d.com/ Page 5 of 13

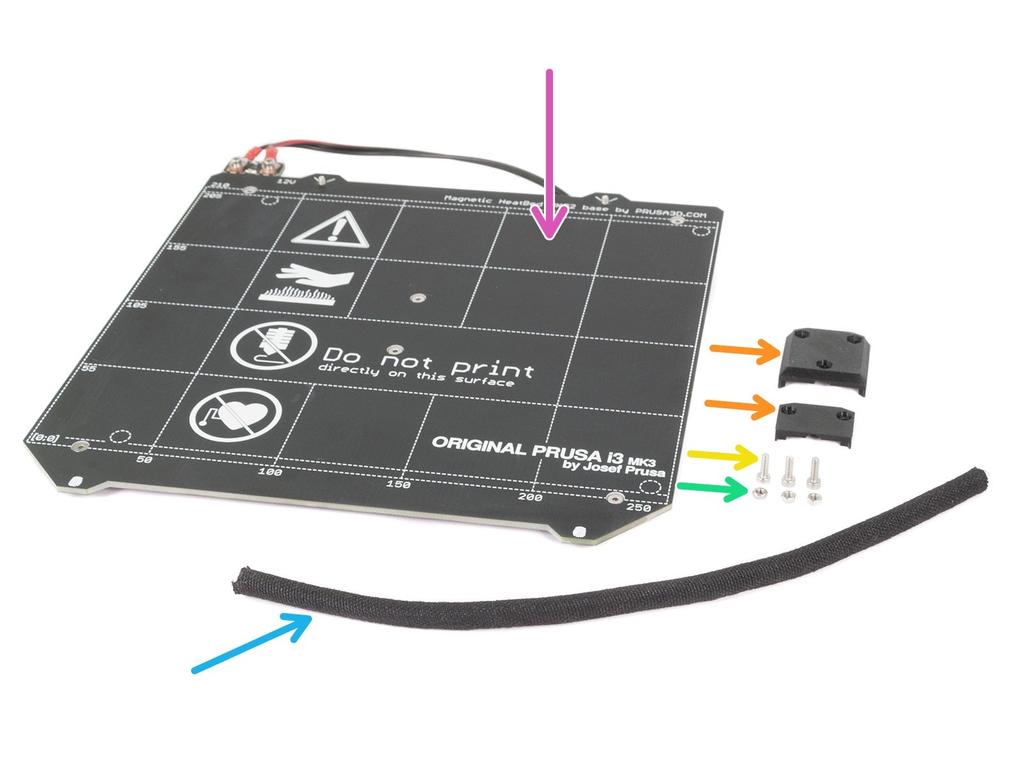

6 Step 6 Příprava vyhřívané podložky Pro následující kroky si prosím připravte: Vyhřívaná podložka MK52 (1x) Textilní rukáv pro organizaci kabelů (1x) Matka M3n (3x) Šroub M3x10 (3x) Heatbed-cable-cover (1x) Step 7 Příprava dílu heatbed-cable-cover Vložte matky M3n do otvorů. Pokud nemůžete matku M3n vložit dovnitř, nepoužívejte nepřiměřenou sílu. Vezměte šroub M3 a našroubujte jej z druhé strany. Jak jej budete dotahovat, stáhne matku dovnitř. Buďte však opatrní, abyste nezlomili vytištěný díl během dotahování manual.prusa3d.com/ Page 6 of 13

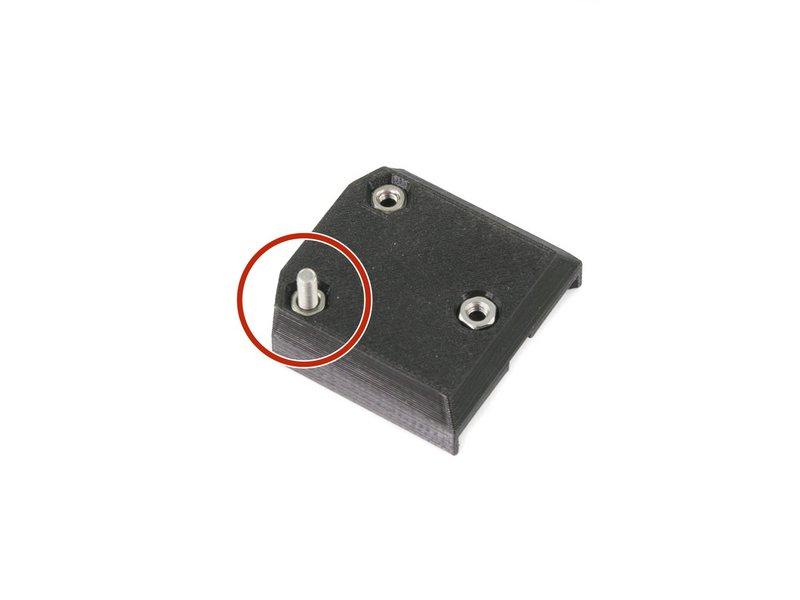

7 Step 8 Montáž dílu heatbed-cable-cover Umístěte díl heatbed-cable-cover na vyhřívanou podložku a zakryjte připájené kabely a LED. Utáhněte díl k podložce pomocí šroubu M3x10 a inbusového klíče. Dávejte pozor na to, abyste neskřípnuli (nezlomili) kabely vedoucí z podložky! 2019 manual.prusa3d.com/ Page 7 of 13

8 Step 9 Příprava kabeláže podložky Nenatahujte černý/bílý kabel termistoru. Nechte jej mírně prověšený pod vyhřívanou podložkou tak, aby se během tisku ještě více nenapnul a neodpojil ze středu vyhřívané podložky. Dejte pozor na to, aby prověšení kabelu nebylo větší než několik milimetrů. Jinak se kabel při pohybu podložky může odírat o rám tiskárny a poškodit! Otočte podložku vzhůru nohama a proveďte kontrolu. Veďte kabel od termistoru pod kabelem pro napájení vyhřívané podložky a několikrát jej obtočte (viz fotografie). Kabel termistoru může být v černém nebo bílém provedení, jejich vlastnosti jsou stejné manual.prusa3d.com/ Page 8 of 13

9 Step 10 Ovinutí textilním rukávem Vezměte textilní rukáv a oviňte jej okolo kabelů z vyhřívané podložky. Po začátek postačí pár centimetrů těsně za krytkou podložky (heatbed-cable-cover). Až budete mít první ovinutí za sebou, zasuňte alespoň 5-6 mm rukávu směrem do krytky. Než budete pokračovat s ovíjením kabelů, musíme rukáv uchytit v krytce. Pokračujte prosím v dalším kroku manual.prusa3d.com/ Page 9 of 13

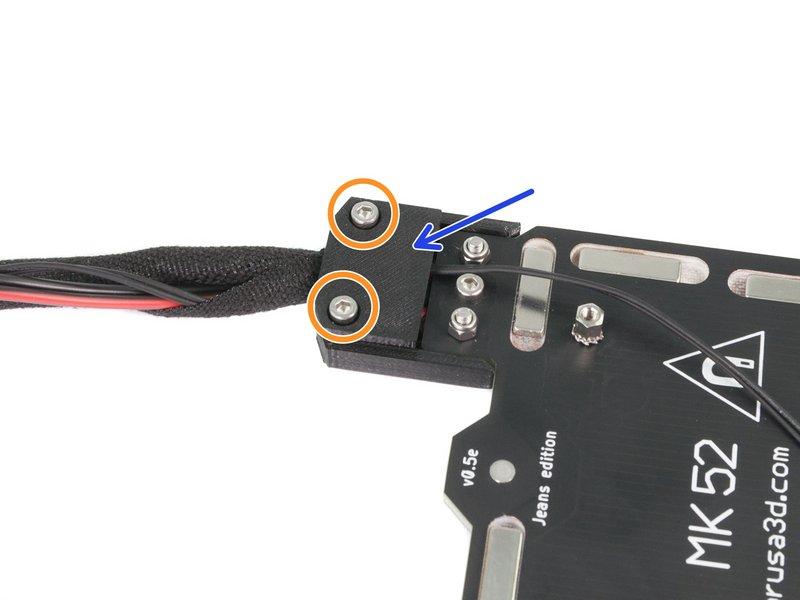

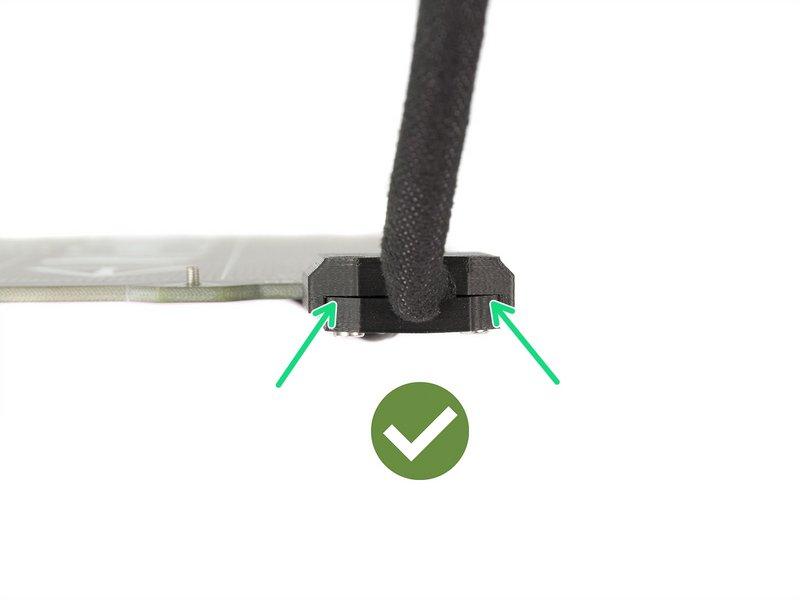

10 Step 11 Uchycení textilního rukávu Umístěte druhou část krytky (dílu heatbed-cable-cover) na textilní rukáv. Ujistěte se, že kabel termistoru prochází výřezem ve středu tištěného dílu!!! Jinak dojde ke skřípnutí a následnému zlomení kabelu!!! Vložte dva šrouby M3x10 a dotáhněte je, postupujte opatrně a dotahujte oba šrouby souměrně. Neutahujte nejdříve jeden šroub a poté až druhý (viz druhý obrázek)! Správně utažený kryt (heatbed-cable-cover) by měl vypadat takto, viz poslední obrázek. Step 12 Dokončení organizace kabelů Dokončete ovinutí kabelů textilním rukávem. Po dokončení ovinutí zakruťte mírně prsty s rukávem (nikoliv však s kabely uvnitř). Rukáv tímto pohybem rovnoměrně ovinete okolo celého svazku manual.prusa3d.com/ Page 10 of 13

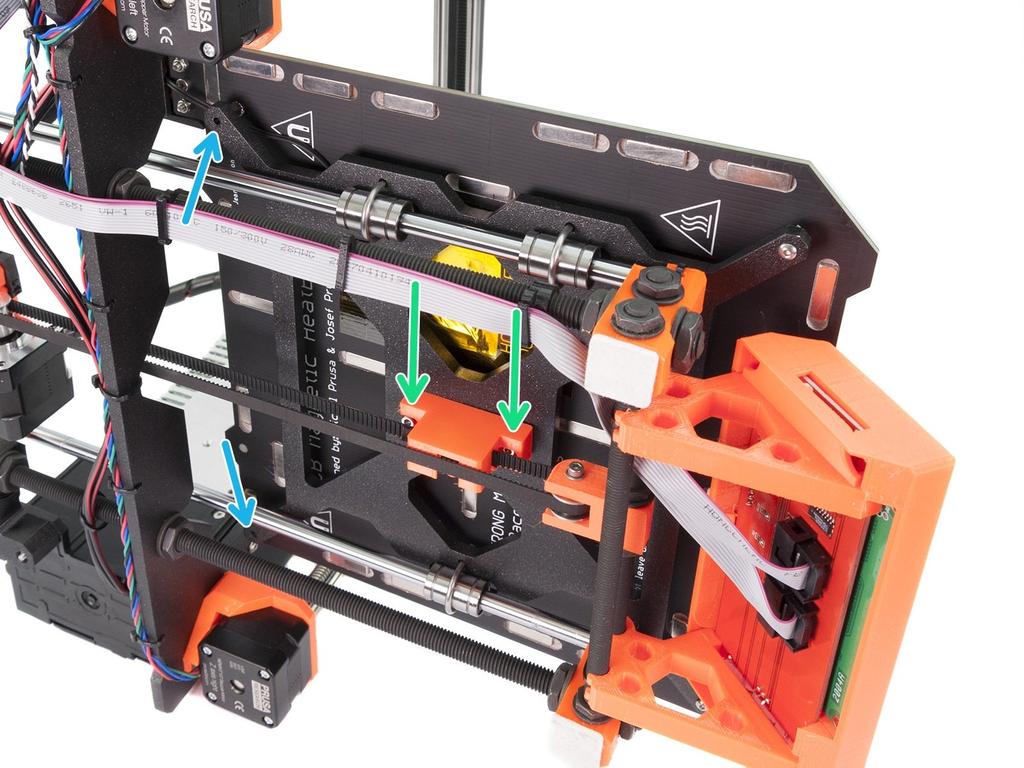

11 Step 13 Upevnění vyhřívané podložky (1. část) Posuňte Y-carriage zcela dopředu a podložku položte za ní. Najděte přední otvory na Y-carriage a přední šrouby na vyhřívané podložce (přímo pod nimi jsou matky). Umístěte otvory a matky nad sebe. Pro zarovnání můžete použít nejmenší inbusový klíč. Šroub M3x8r (2x) Posuňte tiskárnu opatrně na kraj pracovní desky a vložte šrouby zespodu. Utáhněte oba, avšak jen částečně. Naplno je utáhneme později manual.prusa3d.com/ Page 11 of 13

12 Step 14 Upevnění vyhřívané podložky (2. část) Posuňte extruder zcela doprava a položte tiskárnu na napájecí zdroj. Šroub M3x8r (2x) Vložte šrouby M3x8r do vyznačených děr a oba je nepatrně utáhněte. Ujistěte se, že jsou oba šrouby v matkách (závitech) vyhřívané podložky. Pomocí 2.5mm inbusového klíče dotáhněte oba šrouby M3x12, které jsou v dílu Y-belt-holder. Ujistěte se, že oba prochází závity v matkách vyhřívané podložky. Dotáhněte je naplno, ale s citem, můžete ulomit matky. Pomocí 2mm inbusového klíče utáhněte všechny čtyři šrouby M3x8r. Dotahujte rovnoměrně a opatrně, mohli byste rozlomit matky manual.prusa3d.com/ Page 12 of 13

13 Step 15 Vyhřívaná podložka je kompletní! Jsme blízko! Ještě jedna kapitola a skládání je hotové! Zkontrolujte výsledný vzhled s obrázkem. Připraveni na další kapitolu? Pojďme na 6. Elektronika Ocelový tiskový plát zatím nenasazujte, vyčkejte na kalibraci tiskárny. This document was last generated on :44:13 PM manual.prusa3d.com/ Page 13 of 13
