1 7. Zdroj a vyhřívaná podložka (kroucená bužírka) Written By: Jakub Dolezal 2018 manual.prusa3d.com/ Page 1 of 17

2 Step 1 Nářadí potřebné k této kapitole Než začnete, ujistěte se, že jste ve správné kapitole! Pokud vaše balení obsahuje textilní rukáv, prosím pokračujte dle novější verze této kapitoly: 7. Zdroj a vyhřívaná podložka (textilní rukáv) Čelisťové kleště pro zastřihnutí NYLONOVÉHO filamentu. 2,5mm inbusový klíč pro šrouby M3 2mm inbusový klíč pro zarovnání vyhřívané podložky manual.prusa3d.com/ Page 2 of 17

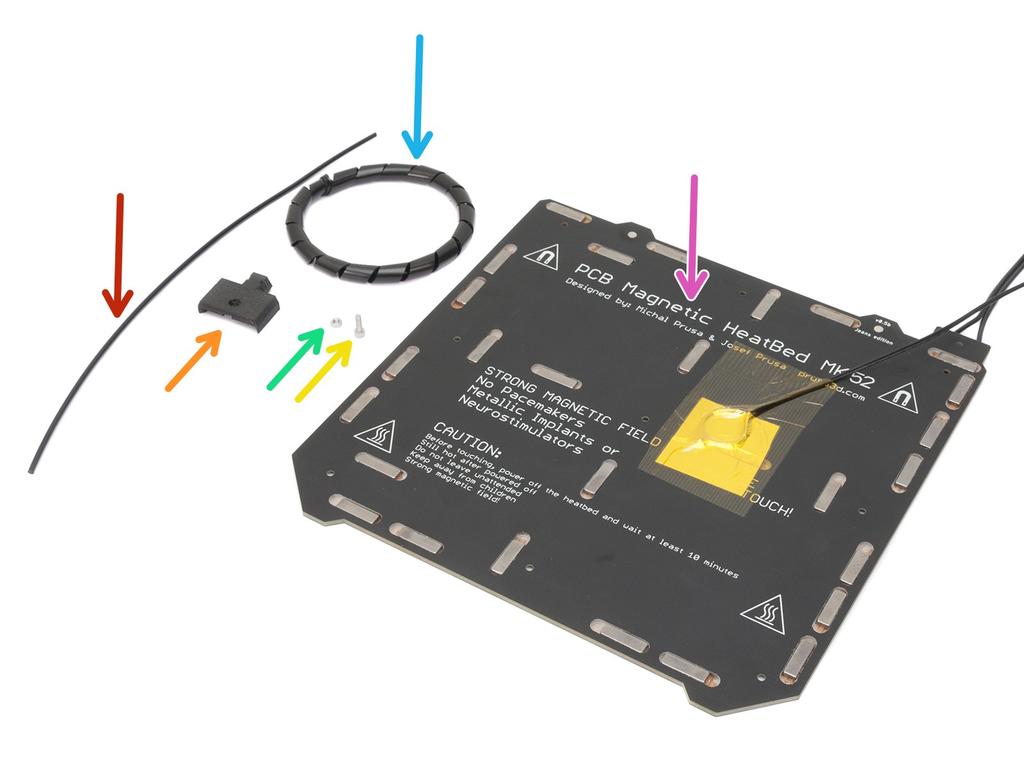

3 Step 2 Rozdílné díly heatbed-cable-cover Od poloviny ledna 2018 zasíláme přepracovaný kryt kabeláže vyhřívané podložky (heatbedcable-cover). Podle obrázku vyberte vaši verzi a poté postupujte následovně: Nový design: začněte krokem 3 (Step 3) Starší design: začněte krokem 11 (Step 11) Šrouby potřebné k uchycení přepracované součástky heatbedcable-cover jsou přidány společně s vytištěným dílem. Step 3 Příprava vyhřívané podložky (nový design) Pro následující kroky si prosím připravte: Vyhřívaná podložka MK52 (1x) Kroucená bužírka (1x) V balení zbývají dvě kroucené bužírky, nyní použijte větší (tlustější) z nich. Musíte zabalit více kabelů. Matka M3n (3x) Šroub M3x10 (3x) Heatbed-cable-cover (1x) NYLONOVÁ struna 30 cm (1x) 2018 manual.prusa3d.com/ Page 3 of 17

4 Step 4 Příprava NYLONOVÉ struny (nový design) Pro tento krok využijte zbývající kratší strunu a NEZKRACUJTE JI! Pomocí kleští zastřihněte konec filamentu a vytvořte špičku. Zkontrolujte tvar a velikost špičky oproti třetímu obrázku. Step 5 Vložení NYLONOVÉ struny (nový design) Zasuňte strunu do otvoru v dílu heatbed-cable-cover. BUĎTE NESMÍRNĚ OPATRNÍ! Kleště mají tendenci sjíždět po filamentu a můžete se zranit nebo poškodit vytištěný díl!!! Pro snadnější montáž v dalších krocích natočte filament prohnutým koncem nahoru (jako na obrázku). Pokud máte potíže, zkuste upravit špičku filamentu manual.prusa3d.com/ Page 4 of 17

5 Step 6 Příprava dílu heatbed-cable-cover (nový design) Vložte matky M3n do otvorů. Pokud nemůžete matku M3n vložit dovnitř, nepoužívejte nepřiměřenou sílu. Vezměte šroub M3 a našroubujte jej z druhé strany. Jak jej budete dotahovat, stáhne matku dovnitř. Buďte však opatrní, abyste nezlomili vytištěný díl během dotahování. Step 7 Montáž dílu heatbed-cable-cover (nový design) Umístěte díl heatbed-cable-cover na vyhřívanou podložku a zakryjte připájené kabely a LED. Utáhněte díl k podložce pomocí šroubu M3x10 a inbusového klíče. Dávejte pozor na to, abyste neskřípnuli (nezlomili) kabely vedoucí z podložky! 2018 manual.prusa3d.com/ Page 5 of 17

6 Step 8 Příprava kabeláže podložky (nový design) Nenatahujte černý/bílý kabel termistoru. Nechte jej mírně prověšený pod vyhřívanou podložkou tak, aby se během tisku ještě více nenapnul a neodpojil ze středu vyhřívané podložky. Veďte kabel od termistoru pod kabelem pro napájení vyhřívané podložky a několikrát jej obtočte (viz fotografie). Kabel termistoru může být v černém nebo bílém provedení, jejich vlastnosti jsou stejné. Step 9 Ovinutí kroucenou bužírkou (nový design) Oviňte kroucenou bužírku kolem kabelů od vyhřívané podložky včetně NYLONu. Začněte jedním až dvěma ovinutími přibližně 1 cm za krytem vyhřívané podložky. Až budete mít první ovinutí za sebou, zasuňte alespoň 5-6 mm bužírky směrem do krytu. Pokračuje s ovíjením kabeláže. Strunu nezastřihujte, bude využita celá délka manual.prusa3d.com/ Page 6 of 17

7 Step 10 Uchycení kroucené bužírky (nový design) Umístěte druhou část krytu (dílu heatbed-cable-cover) na kroucenou bužírku. Ujistěte se, že kabel termistoru prochází výřezem ve středu tištěného dílu!!! Jinak dojde ke skřípnutí a následnému zlomení kabelu!!! (viz první obrázek vlevo nahoře) Vložte dva šrouby M3x10 a dotáhněte je, postupujte opatrně a dotahujte oba šrouby souměrně. Neutahujte nejdříve jeden šroub a poté až druhý (viz druhý obrázek)! Správně utažený kryt (heatbed-cable-cover) by měl vypadat takto, viz poslední obrázek. Hotovo? Pokračujte krokem 19 (Step 19) 2018 manual.prusa3d.com/ Page 7 of 17

8 Step 11 Příprava vyhřívané podložky (starší design) Pro následující kroky si prosím připravte: Vyhřívanou podložku MK52 (1x) Kroucenou bužírku (1x) V balení zbývají dvě kroucené bužírky, nyní použijte větší (tlustější) z nich. Musíte zabalit více kabelů. Matka M3n (1x) Šroub M3x10 (1x) Heatbed-cable-cover (1x) NYLONOVÁ struna 30 cm (1x) Step 12 Příprava NYLONOVÉ struny (starší design) Pro tento krok využijte zbývající kratší strunu a NEZKRACUJTE JI! Pomocí kleští zastřihněte konec filamentu a vytvořte špičku. Zkontrolujte tvar a velikost špičky oproti třetímu obrázku manual.prusa3d.com/ Page 8 of 17

9 Step 13 Vložení NYLONOVÉ struny (starší design) Zasuňte strunu do otvoru v dílu heatbed-cable-cover. BUĎTE NESMÍRNĚ OPATRNÍ! Kleště mají tendenci sjíždět po filamentu a můžete se zranit nebo poškodit vytištěný díl!!! Pro snadnější montáž v dalších krocích natočte filament prohnutým koncem nahoru (jako na obrázku). Pokud máte potíže, zkuste upravit špičku filamentu. Step 14 Příprava dílu heatbed-cable-cover (starší design) Vložte matku M3n do otvoru. Pokud nemůžete matku M3n vložit dovnitř, nepoužívejte nepřiměřenou sílu. Vezměte šroub M3 a našroubujte jej z druhé strany. Jak jej budete dotahovat, stáhne matku dovnitř. Buďte však opatrní, abyste nezlomili vytištěný díl během dotahování manual.prusa3d.com/ Page 9 of 17

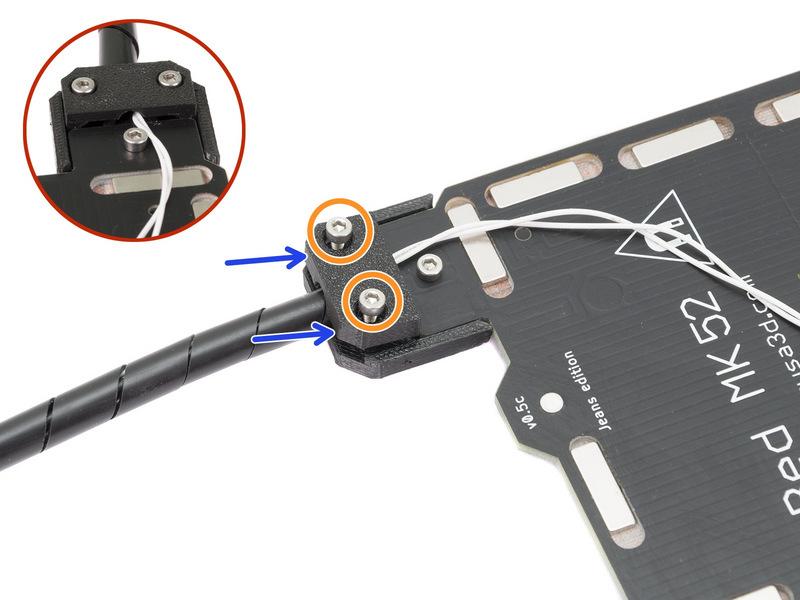

10 Step 15 Montáž dílu heatbed-cable-cover (starší design) Umístěte díl heatbed-cable-cover na vyhřívanou podložku a zakryjte připájené kabely a LED. Utáhněte díl k podložce pomocí šroubu M3x10 a inbusového klíče. Dávejte pozor na to, abyste neskřípnuli (nezlomili) kabely vedoucí z podložky! Kabel termistoru může být v černém nebo bílém provedení, jejich vlastnosti jsou stejné. Step 16 Příprava kabeláže podložky (starší design) Nenatahujte černý kabel termistoru. Nechte jej mírně prověšený pod vyhřívanou podložkou tak, aby se během tisku ještě více nenapnul a neodpojil ze středu vyhřívané podložky. Veďte kabel od termistoru pod kabelem pro napájení vyhřívané podložky a několikrát jej obtočte (viz fotografie) manual.prusa3d.com/ Page 10 of 17

11 Step 17 Ovinutí kroucenou bužírkou (starší design) Oviňte kroucenou bužírku kolem kabelů od vyhřívané podložky včetně NYLONu. Začněte jedním až dvěma ovinutími přibližně 1 cm za krytem vyhřívané podložky. Až budete mít první ovinutí za sebou, zasuňte bužírku směrem do krytu. Pokračuje s ovíjením kabeláže. Strunu nezastřihujte, bude využita celá délka manual.prusa3d.com/ Page 11 of 17

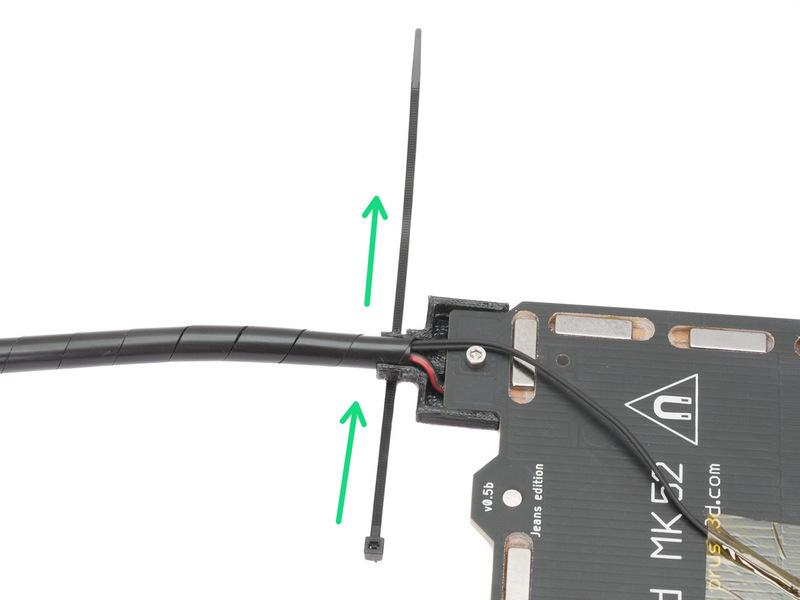

12 Step 18 Uchycení kroucené bužírky (starší design) Vezměte stahovací pásku a obtočte ji okolo krytu vyhřívané podložky. Připevníte tak stahovací bužírku včetně kabeláže. Přímo na krytu je připravena drážka pro stahovací pásku. Nedotahujte stahovací pásku příliš silně, mohli byste skřípnout (zlomit) kabely vedoucí z podložky. Taktéž dotahujte pásku na straně krytu. Odstřihněte přebytečnou část stahovací pásky manual.prusa3d.com/ Page 12 of 17

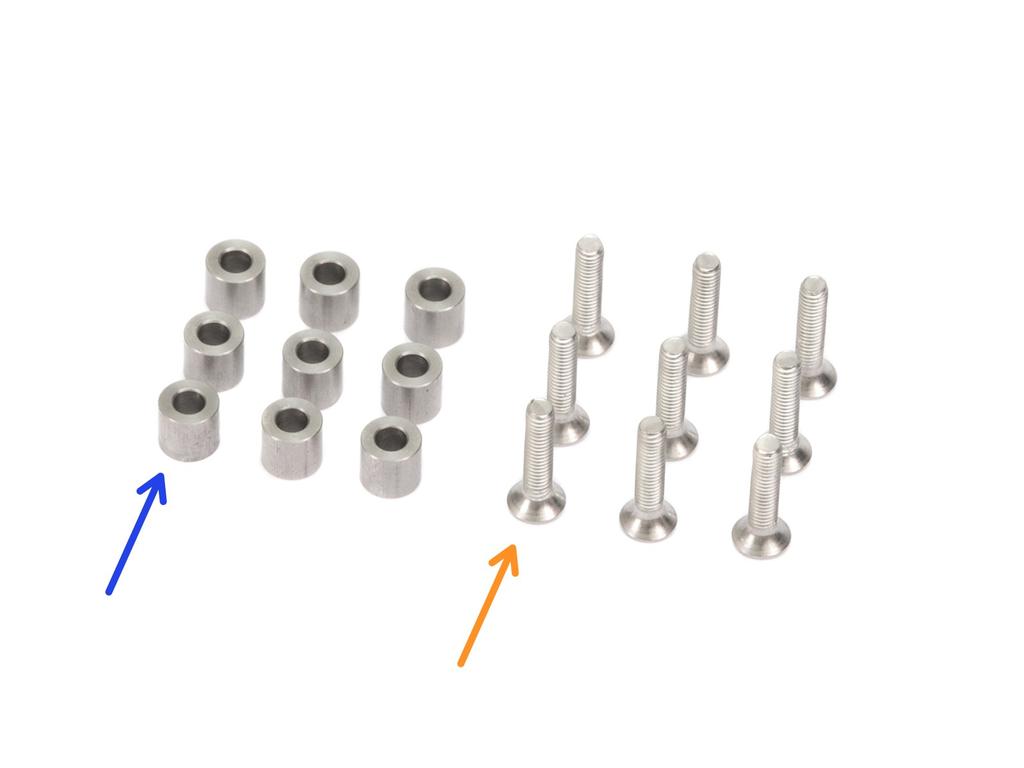

13 Step 19 Příprava šroubů a distančních podložek Pro následující kroky si prosím připravte: Šroub M3x14b (9x) / Šroub M3x12b (9x) Vzhledem k úpravě výrobního procesu mohou v kitu dorazit 12mm šrouby namísto 14mm. Na způsob montáže to nemá vliv. Distanční podložka 6x6x3t (9x) Step 20 Upevnění vyhřívané podložky (1. část) Posuňte Y-carriage zcela dopředu a podložku položte za ní. Najděte otvor na středu Y-carriage. Umístěte distanční podložku nad tento otvor. Přesná pozice distanční podložky bude upravena v dalším kroku manual.prusa3d.com/ Page 13 of 17

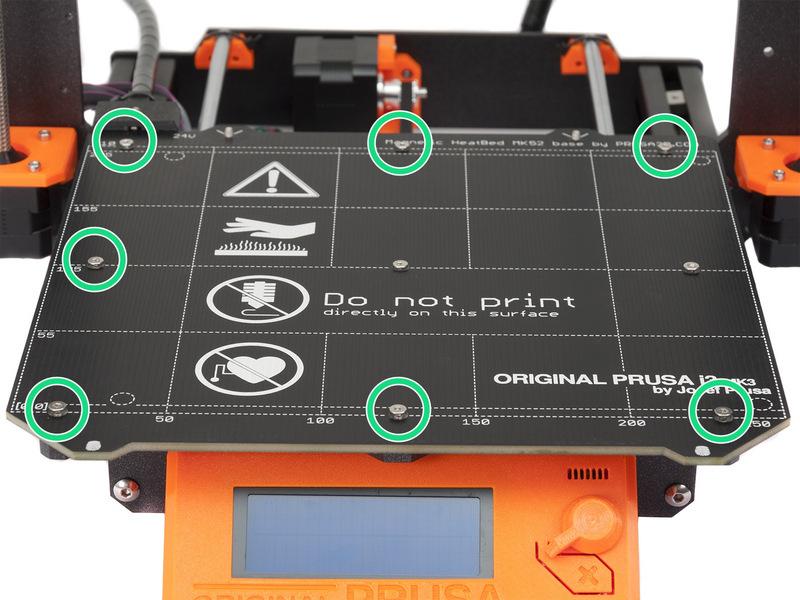

14 Step 21 Upevnění vyhřívané podložky (2. část) Prostrčte inbusový klíč skrz otvor uprostřed vyhřívané podložky a umístěte podložku nad připravenou Y-carriage s distanční podložkou. Pomocí inbusového klíče vše zarovnejte. Po zarovnání nahraďte klíč šroubem M3x12b (14b). Šroub zatím utáhněte jen zlehka. Step 22 Upevnění vyhřívané podložky (3. část) Přesuňte se k pravé části podložky. Další distanční podložku vložte pomocí kleští. Kleště vsuňte mezi vyhřívanou podložku a Y-carriage. Distanční podložku opět zarovnejte pomocí inbusového klíče. Po zarovnání vyměňte klíč za šroub a mírně jej utáhněte manual.prusa3d.com/ Page 14 of 17

15 Step 23 Upevnění vyhřívané podložky (4. část) Pomocí kleští vsuňte distanční podložky na ostatní místa a poté vložte šrouby, které zatím NEUTAHUJTE! Až budete mít osazené všechny šrouby, utáhněte je v následujícím pořadí: Středový šroub První čtyři šrouby Poslední čtyři šrouby 2018 manual.prusa3d.com/ Page 15 of 17

16 Step 24 Příprava napájecího zdroje Pro následující kroky si prosím připravte: 24V napájecí zdroj (1x) Šroub M4x10r s půlkulatou hlavou (2x) Šroub M3x10 (2x) Step 25 Osazení zdroje (1. část) Na rámu YZ najděte čtyři kotvící body. Položte zdroj na rám a zajistěte ho šrouby M4x10r. Zatím je nedotahujte nadoraz, k tomu se dostaneme později manual.prusa3d.com/ Page 16 of 17

17 Step 26 Osazení zdroje (2. část) Zasuňte držáky zdroje pod spodní část zdroje. Zajistěte zdroj pomocí dvou šroubů M3x10. Zatím je nedotahujte. Zdroj potřebujete mít volný tak, aby bylo možné ho řádně zarovnat s rámem. Srovnejte zdroj na rámu a poté utáhněte všechny 4 šrouby. Step 27 Vyhřívaná podložka i zdroj jsou hotové! Jsme blízko! Ještě jedna kapitola a skládání je hotové! Zkontrolujte výsledný vzhled s obrázkem. Připraveni na další kapitolu? Pojďme na 8. Elektronika Ocelový tiskový plát zatím nenasazujte, vyčkejte na kalibraci tiskárny. This document was last generated on :09:38 PM manual.prusa3d.com/ Page 17 of 17
