0. Rozebrání tiskárny
|
|
- Viktor Beneš
- před 5 lety
- Počet zobrazení:
Transkript
1 0. Rozebrání tiskárny Rozebrání tiskárny MK2 a vylepšení na model MK2S pomocí upgrade kitu. Written By: Jakub Dolezal 2018 manual.prusa3d.com/ Page 1 of 12
2 Step 1 Příprava tiskárny Ujistěte se, že je tiskárna vypnutá a odpojená ze zásuvky!!! Zkontrolujte, že jste z Extrudéru vysunuli filament! Připravte si nářadí, které zasíláme s MK2 kitem, případně si obstarejte podobné v nejbližším obchodu s nářadím. Připravte si MK2S upgrade kit, který vám dorazil od Prusa Research. Než začnete rozebírat tiskárnu, ujistěte se, že máte vytisknuté všechny nové části! Důrazně doporučujeme si obstarat misku nebo krabici na matky a šroubky. Některé budete potřebovat pro opětovné složení tiskárny manual.prusa3d.com/ Page 2 of 12
3 Step 2 Osa Y: Rozebrání vyhřívané podložky (1. část) Znovu se ujistěte, že tiskárna není připojena k elektrické zásuvce. Je zde riziko případného poškození elektroniky. Natočte k sobě tiskárnu levým bokem s krytem elektroniky. Uvolněte šroub M3x40 pomocí 2,5mm inbusového klíče. Pomocí kombinovaných kleští přestřihněte stahovací pásku, která drží kabely od vyhřívané podložky. Postupujte opatrně, můžete poškodit kabely. Odmotejte alespoň dvě ovinutí kroucené bužírky a následujte kabely do krytu elektroniky. Identifikujte příslušné konektory a odpojte je. Odpojte konektor, netahejte za kabel! 2018 manual.prusa3d.com/ Page 3 of 12
4 Step 3 Osa Y: Rozebrání vyhřívané podložky (2. část) Položte tiskárnu na stranu se zdrojem a posuňte vyhřívanou podložku zcela dozadu. Zvýšíte tím stabilitu. Najděte Y-belt-holder (držák řemene osy Y) a povolte oba šrouby pomocí 2,5mm imbusového klíče. Odpojte držák řemene z pojezdu osy Y (Y-carriage). Řemen můžete nechat uvnitř držáku napnutý. Step 4 Osa Y: Rozebrání vyhřívané podložky (3. část) Pomocí 2mm inbusového klíče povolte všechny 4 šrouby. Při povolování posledního šroubu, podržte podložku, jinak upadne! Podložku po uvolnění umístěte na bezpečné místo. Budete ji potřebovat při skládání tiskárny. Vezměte si krabici na uvolněné díly, od tohoto kroku budete některé díly využívat při sestavení tiskárny manual.prusa3d.com/ Page 4 of 12
5 Step 5 Osa Y: uvolnění pojezdu osy Y Posuňte pojezd osy Y směrem k LCD a pomocí kombinovaných kleští přeštípněte stahovací pásky na všech třech ložiscích. Při štípání poslední pásky podržte pojezd osy Y (Y-carriage) jinak upadne! Postavte tiskárnu zpátky na nohy a kleštěmi povolte 4 stahovací pásky, které drží hlazené tyče. Nejlepší způsob je využít špičku čelistí kleští a ukroutit stahovací pásku. Jakmile uvolníte všechny stahovací pásky, vysuňte pomocí ruky hladké tyče. Tyč uchopte čtyřmi prsty a palce zatlačte proti M8 matce na straně rohu osy Y (Y-axis-corners). Nepoužívejte nadměrnou sílu. Pojezd osy Y (Y-carriage) budete později potřebovat, uložte jej tedy například vedle vyhřívané podložky z minulého kroku. Hlazené tyče a ložiska již potřebovat nebudete, jsou nahrazeny novými z našeho upgrade kitu manual.prusa3d.com/ Page 5 of 12

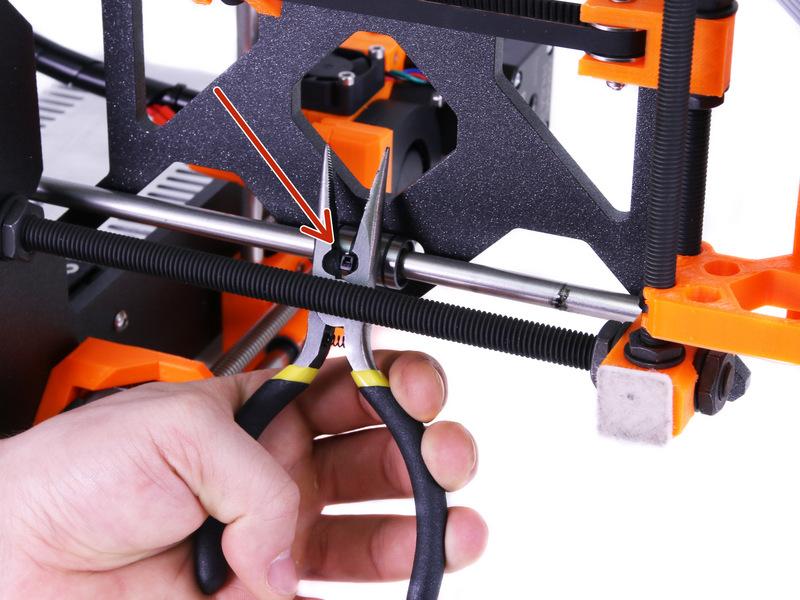

6 Step 6 Odpojení extrudéru (1. část) Pomocí kombinovaných kleští přestřihněte stahovací pásku, která drží kabely od extrudéru. Postupujte opatrně, můžete poškodit kabely. Pomocí kleští přestřihněte pásky na kroucené bužírce za extrudérem. Opět postupujte opatrně, ať nepoškodíte kabely. Odmotejte kroucenou bužírku po celé délce až ke krytu elektroniky. Následujte kabely do krytu elektroniky. Identifikujte příslušné konektory a odpojte je. Odpojte konektor, netahejte za kabel! Step 7 Odpojení extrudéru (2. část) Pomocí 2,5mm inbusového klíče povolte všechny šrouby, které drží tělo extrudéru. Při povolování posledního šroubu držte extrudér, jinak upadne! 2018 manual.prusa3d.com/ Page 6 of 12

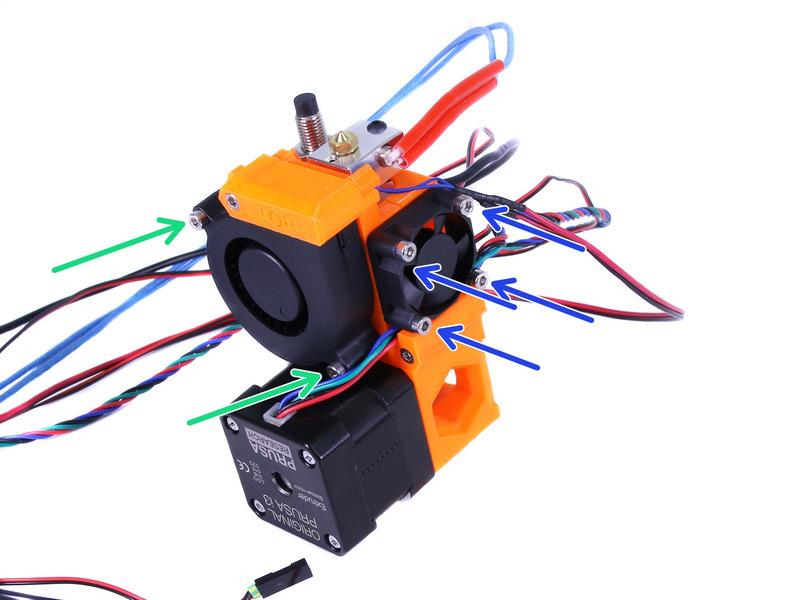

7 Step 8 Rozebrání extrudéru (1. část) Pomocí 2,5mm inbusového klíče povolte 2 šrouby na přední části ventilátoru. Nesnažte se jej kompletně odpojit, nejdříve musíme uvolnit senzor P.I.N.D.A. Pomocí 2,5mm inbusového klíče povolte 4 šrouby bočního ventilátoru a následně jej kompletně odeberte. Nicméně ventilátor uschovejte pro opětovné složení tiskárny. Povolte kleštěmi matku, která drží senzor P.I.N.D.A. Postupujte opatrně, neboť je tato matka přilepená lepidlem! 2,5mm inbusovým klíčem povolte přítlačnou kladku extrudéru (Extruder idler). Stejným klíčem povolte také šrouby držící motor extrudéru manual.prusa3d.com/ Page 7 of 12
8 Step 9 Rozebrání extrudéru (2. část) 2,5 mm inbusovým klíčem povolte vyznačené šrouby a sundejte kryt hotendu. Opatrně vyjměte hotend, pozor nezlomte kabely! Vyjměte všechny matičky z této části extrudéru a ponechte si je na později manual.prusa3d.com/ Page 8 of 12
9 Step 10 Osa X: Odpojení kabelů motoru Posuňte osu Z vzhůru otáčením trapézových tyčí. Až dosáhnete přibližně 3/4 výšky tiskárny, zastavte a položte tiskárnu na stranu s napájecím zdrojem. Pomocí 2,5mm inbusového klíče povolte spodní šroub krytu elektroniky a otočte krytem vzhůru. Neodmotávejte kroucenou bužírku, pouze následujte kabely motoru osy X do krytu elektroniky a odpojte je z Rambo desky. Odpojte konektory, netahejte za kabely! 2018 manual.prusa3d.com/ Page 9 of 12
10 Step 11 Osa X: příprava osy Z 2,5mm inbusovým klíčem povolte šrouby na 3D tištěných součástkách v levém a pravém horním rohu osy Z. Poté je sundejte z rámu tiskárny. Vyjměte hlazené tyče na obou stranách a pokud nejdou vysunout, zkuste jimi nejprve otočit. Postupujte opatrně, mohli byste zlomit tištěné součástky ve spodní části osy Z. Otáčejte trapézovými tyčemi a vysuňte osu X zcela nahoru. V horní části přidržujte osu X jednou rukou, jakmile se dostane mimo závity spadne! 2018 manual.prusa3d.com/ Page 10 of 12

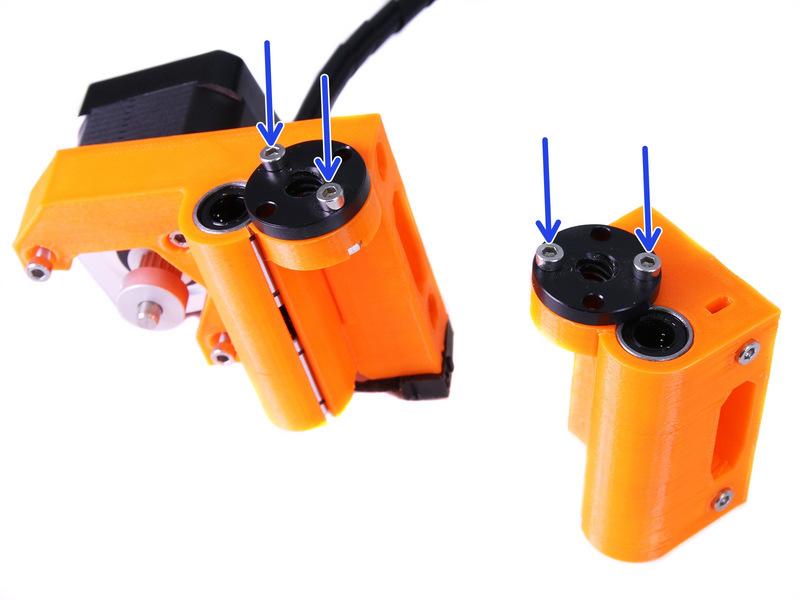

11 Step 12 Osa X - rozebrání (1. část) Uvolněte vyznačené šrouby na držáku motoru pomocí 2,5mm inbusového klíče a jemně pohněte s motorem tak, abyste uvolnili předepnutí řemenu. Kleštěmi vytáhněte řemen z pinů, ale nezahazujte jej! Budete jej potřebovat později. Jemným pohybem vysuňte oba konce osy X z hlazených tyčí. Tyče se mohou zaseknout v jedné z tištěných součástek. Povolte je současným otočením a zatažením, tištěný díl držte pevně. Hlazené tyče a lineární ložiska budou nahrazeny novějšími z upgrade kitu manual.prusa3d.com/ Page 11 of 12
12 Step 13 Osa X - rozebrání (2. část) Uvolněte šrouby 2,5mm inbusovým klíčem a vyjměte matice pro trapézové tyče. Opatrně zasuňte šroubovák do drážek 3D vytištěných součástek a vytlačte ložiska ven. Šroubovákem tlačte pouze proti kovovému krytu ložiska! Ložiska budou nahrazena novějšími, ostatní součástky si ponechte pro opětovné složení. Pokračujte další kapitolou - 1. Vrtání Y pojezdu This document was last generated on :30:33 AM manual.prusa3d.com/ Page 12 of 12
