1 Příloha č POPIS OBJEKTŮ V následujícím textu jsou stručně charakterizovány objekty, uvedena již provedená opatření ke zvýšení energetické účinnosti a uvedena opatření, pro která byly vypočteny odborným odhadem očekávané úspory energie a nákladů. 1.1 Středisko sociálních služeb Českolipská Provoz obvyklý 7-17 Po- Pá. Budova byla zateplena v březnu V budově A ve 2. NP se nachází Středisko sociálních služeb. Ostatní prostory 2. NP jsou pronajímány sdružení Duha (sdružení dětí a mládeže pro volný čas) a Mateřskému centru Knoflíček. Pavilon B je jednopodlažní, uprostřed objektu se nachází kuchyň a prostory ve východní části jsou pronajímány Školce Kašpárek. Budova C je jednopodlažní, je zde umístěna tělocvična a sklady. Areál je zásobován teplem ze soustavy CZT PT a.s., přes objektovou předávací stanici tepla umístěnou v suterénu pavilonu A, provozovatelem VS je Devátá energetická, s. r. o. Jedná se o kompaktní předávací stanici Cetetherm z roku 2000 s deskovými výměníky tepla pro UT (180 kw) a pro ohřev TV (80 kw). Na rozdělovači (a sběrači) je otopná voda dělena do tří větví po pavilonech. Potrubní rozvody jsou vedeny do jednotlivých pavilonů v topných kanálech. Otopná soustava je teplovodní, jednotlivé větve mají samostatnou regulaci otopné vody směšováním. Regulace jednotlivých větví (pro každý pavilon) ústředního vytápění zajišťuje centrální řídící regulační jednotka SIEMENS". Otopná tělesa jsou kombinací článkových litinových a deskových OT s termoregulačními venti ly s termostatickou hlavicí. dodávka tepla z vlastní kotelny - kotle z roku UT tři větve, pro každý objekt jedna. 84 radiátorů s TRV (2004). SV pro ohřev TV není měřena. Není měřeno teplo pro ohřev TV. Fakturováno teplo celkem. Obrázek 1: SSS Českolipská

2 1.2 SSS Harrachovská Provoz částečně nepřetržitý. Budova byla zateplena v květnu 2015 Jedná se o objekt střediska sociálních služeb - domova pro seniory, klub seniorů a klub mládeže. V budově A v jedné polovině přízemí se nachází klub seniorů, ve druhé polovině přízemí a ve 2. NP se nachází Středisko sociálních služeb. Pavilon B je jednopodlažní, je využíván klubem Harfica a částečně jako služební byt. Budova C je jednopodlažní, jsou zde umístěny sklady. Areál je zásobován teplem ze soustavy CZT Pražské teplárenské přes objektovou předávací stanici tepla umístěnou v suterénu pavilonu A. Předávací stanice je v majetku dodavatele tepla. Provozovatelem PS a dodavatelem tepla je PT, a.s. Teplo je měřeno zvlášť pro vytápění a zvlášť pro ohřev teplé vody. Otopná soustava je teplovodní s nuceným oběhem. Otopná tělesa jsou článková litinová s termoregulačními ventily s termostatickou hlavicí. Předávací stanice je 5 let po rekonstrukci. Oběhová čerpadla s plynulou regulací otáček. Pro ohřev teplé vody je ve výměníkové stanici instalován trubkový výměník s vyrovnávacím zásobníkem o objemu 100 l. 98 radiátorů Kalor s TRV. UT jedna větev pro každý objekt. TV rozvedena do kuchyně a na sociální zařízení. Osvětlení je provedeno převážně svítidly zářivkovými. Obrázek 2: SSS Harrachovská Stránka 2

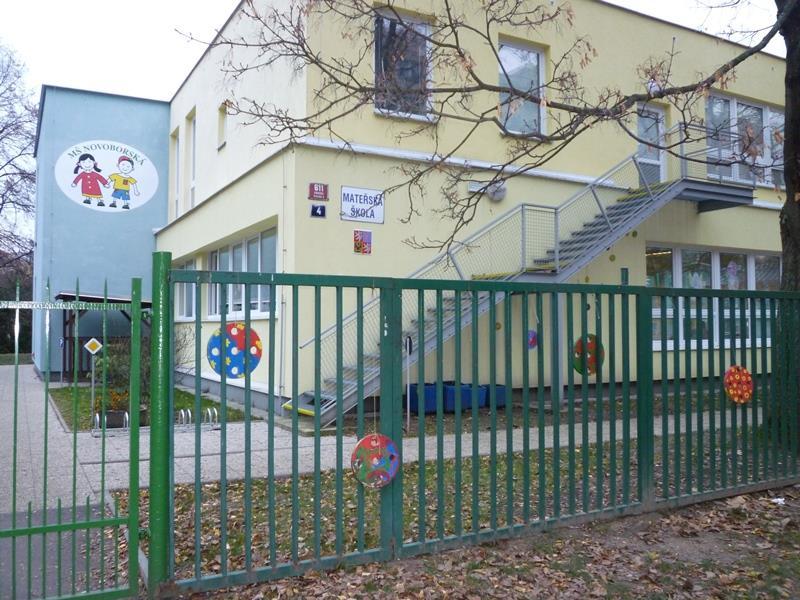

3 1.3 MŠ Novoborská Současný stav Provoz Po-Pá dětí, 6 tříd,22 personál. Areál MŠ byl postaven v sedmdesátých letech 20. století, tvoří ho 4 pavilony pavilon H je hospodářský, pavilony A, B i C jsou výukové. Budovy jsou propojeny spojovacími chodbami. Objekt byl dodatečně zateplený v roce 2010 (z OPŽP), nad pavilonem A provedena nástavba. Pavilony A, B a C jsou dvojpodlažní, hospodářský pavilon jednopodlažní. Areál je zásobován teplem ze soustavy CZT Pražské teplárenské a.s. přes objektovou předávací stanici tepla Minitherm T z roku 2003, umístěné pod pavilonem C. Dodavatelem tepla je PT a.s. Provozovatelem PS je Devátá energetická s.r.o.jedná se o kompaktní předávací stanici s deskovými výměníky tepla alfa-laval pro UT a pro ohřev TV. Na rozdělovači (a sběrači) ve strojovně vytápění je otopná voda dělena do dvou větví, jedna pro pavilon C a druhá je v potrubních kanálech dála dělena a zavedena do jednotlivých pavilo nů B, A a H. Regulace jednotlivých větví (pro každý pavilon a byt školníka) ústředního vytápění zajišťuje centrální řídící regulační jednotka SIEMENS". Obsluha PS nastavuje režimy vytápění dle dohody s uživatelem objektu. Provádí se útlum vytápění v pavilonech od 17 do 5 hodin ráno a o víkendech. Větev pro byt má pouze noční útlum od 22 do 6 hodin. Pro ohřev teplé vody je ve výměníkové stanici instalován deskový výměník s vyrovnávacím zásobníkem o objemu 500 l. UT tři větve, pro každý objekt jedna. 149 radiátorů s TRV. TV rozvedena do kuchyně a na sociální zařízení každé třídy. SV pro ohřev TV není měřena. Není měřeno teplo pro ohřev TV. Fakturováno teplo celkem. Osvětlení je provedeno převážně svítidly zářivkovými, s elektronickým předřadníkem (z roku 2010). Obrázek 3: MŠ Novoborská Stránka 3

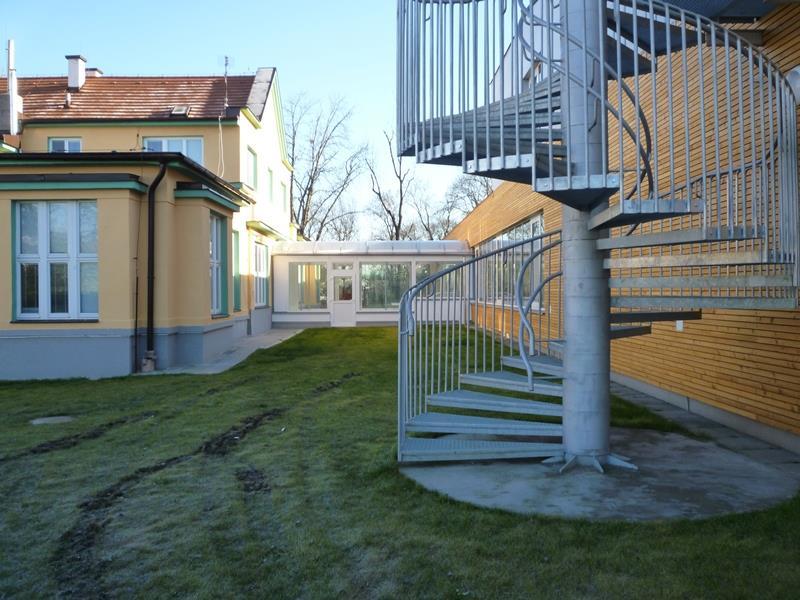

4 1.4 MŠ Šluknovská Provoz Po-Pá dětí, 6 tříd,20 personál. Areál MŠ byl postaven v sedmdesátých letech 20. století, tvoří ho 4 pavilony pavilon H je hospodářský, pavilony A, B i C jsou výukové. Budovy jsou propojeny spojovacími chodbami. Objekt byl dodatečně zateplený v roce 2010, nad pavilonem A provedena nástavba. Pavilony A,B a C jsou dvojpodlažní, hospodářský pavilon jednopodlažní. Areál je zásobován teplem ze soustavy CZT Pražské teplárenské a.s. přes objektovou předávací stanici tepla Minitherm T z roku 2003, umístěné pod pavilonem C. Výměníková stanice je v majetku města, provozuje ji Devátá energetická s.r.o. Dálkově ovládána, napojena na centrální dispečink. Jedná se o kompaktní předávací stanici s deskovými výměníky tepla alfa-laval pro UT a pro ohřev TV. Na rozdělovači (a sběrači) ve strojovně vytápění je otopná voda dělena do dvou větví, jedna pro pavilon C a druhá je v potrubních kanálech dála dělena a zavedena do jednotlivých pavilonů B, A a H. Regulace jednotlivých větví (pro každý pavilon a byt školníka) ústředního vytápění zajišťuje centrální řídící regulační jednotka SIEMENS". Obsluha PS nastavuje režimy vytápění dle dohody s uživatelem objektu. Provádí se útlum vytápění v pavilonech od 17 do 5 hodin ráno a o víkendech. Větev pro byt má pouze noční útlum od 22 do 6 hodin. Otopná tělesa jsou litinová typu Slavia, v nástavbě Radik a jsou opatřena termoregulačními ventily Heimeier s termostatickou hlavicí. Pro ohřev teplé vody je ve výměníkové stanici instalován deskový výměník s vyrovnávacím zásobníkem o objemu 500 l. UT tři větve, pro každý objekt jedna. 140 radiátorů s TRV. TV rozvedena do kuchyně a na sociální zařízení každé třídy. SV pro ohřev TV není měřena. Není měřeno teplo pro ohřev TV. Fakturováno teplo celkem. Osvětlení je provedeno převážně svítidly zářivkovými, s elektronickým předřadníkem (z roku 2010). Obrázek 4: MŠ Šluknovská Stránka 4

5 1.5 MŠ U Vysočanského pivovaru Provoz Po-Pá V současné době navštěvuje mateřskou školu 320 dětí, 12 tříd. Ke staré části (budova A a dvě budovy TESKO), postaveny 3 nové pavilony v roce Budova A byla zateplena v roce 2014 z dotace z OPŽP. V objektu A je plynová kotelna z roku Kotle pro vytápění i pro ohřev TV. Kotelna v budově A osazena dvěma plynovými litinovými stacionárními nízkoteplotními kotli Buderus GE 315 ECOSTREAM o výkonu 140 kw. V budově A článková litinová otopná tělesa typu Slavia bez TRV. V nových pavilonech ocelová desková s TRV. Kotelnu provozuje Devátá energetická, s.r.o. a MŠ dodává teplo z vlastní kotelny. V pavilonech B a C (TESKO) nástěnné plynové kotle Buderus pro vytápění i ohřev TV. Otopná tělesa v nové část tělesa desková typu Radik, s výjimkou tříd, kde je podlahové vytápění Otopná soustava v budově A je rozdělena na 3 topné okruhy, samosta tná větev pro každé patro. Samostatné větve pro nové pavilony, jedna pro podlahové vytápění, jedna pro otopná tělesa. Oběhová čerpadla Grundfos. Ekvitermní regulace (směšování - trojcestný ventil se servopohonem) pro každý okruh samostatně. Ohřev teplé vody v kotelně v zásobníkovém ohřívači o výkonu 87,5 kw a objemu 750 l pro budovu A a nové pavilony. 174 radiátorů většinou s TRV, TRV nejsou osazeny v budově A. TV rozvedena do kuchyně a na sociální zařízení každé třídy. Byt školníka má svůj zdroj tepla. Osvětlení je provedeno převážně svítidly zářivkovými, s elektronickým předřadníkem (z roku 2013), s výjimkou starých budov. Obrázek 5: MŠ U Vysočanského pivovaru Stránka 5

6 1.6 MŠ U Nové školy Provoz obvyklý 7-17 Po- Pá. Jedná se o mateřskou školu se starou budovou (vila) a n ovou budovou školy, která byla uvedena do provozu v roce 2013, spotřeby se tedy vztahují pouze k vile. V nové budově kotelna s kotli Vaillant z roku Nepřímo ohřívaný zásobník teplé vody Vaillant z roku 2013, regulace Vaillant. Ve vile kotelna s kotli Vaillant 2x46,5 kw, pouze pro vytápění. Regulace SIEMENS. Pro ohřev TV el.boilery. Nová kotelna je napojena na regulaci SIEMENS ve staré budově. 69 radiátorů s TRV (nová budova má podlahové vytápění). Obrázek 6: MŠ U Nové školy 1.7 ZŠ Litvínovská 500 Současný stav Provoz Po-Pá, , tělocvična do Kapacita školy je 850 žáků, aktuální stav je 500 žáků, 38 učeben a 6 tříd družiny. Jedná se o komunikačně propojený komplex budov školy, tělocvičny a hospodářské budovy. Budova školy je členěna do pavilónů, které jsou vzájemně propojeny a tvoří uvnitř budovy tři nezastřešená atria. Komplex byl postaven v 70. letech minulého století, v polovině 90. let pak proběhla nástavba školy o další výukové prostory, jednotlivé budovy jsou propojeny spojovacími krčky. Budova byla zateplena v roce 2014 z dotace z OPŽP (konec roku 2014). Stránka 6

7 Teplo je dodáváno ze soustavy CZT PT a.s. Výměníková stanice je provozována PT, a.s. V roce 1997 prošla VS generální opravou. Pro ohřev otopné vody jsou instalovány dvě dvojice ležatých protiproudových výměnků o součtovém výkonu kw. Pro ohřev teplé vody byl instalován deskový výměník tepla s výkonem 114 kw (bez akumulace). Teplo je měřeno zvlášť pro vytápění a zvlášť v teplé vodě. Samostatně je měřeno teplo pro byt školníka, fakturováno společně se školou. Z primárního rozdělovače jsou vyvedeny dvě větve, jedna pro ohřev OV a druhá pro ohřev TV. Na sekundárním rozdělovači (a sběrači) je otopná voda dělena na šest větví (VZT, tělocvična, pavilon H, škola, restaurace, pavilon Tesko). Rozvody OV, TV a SV pro školu s tělocvičnou jsou vedeny průchozím kolektorem. V kolektoru v blízkosti tělocvičny je osazen podružný rozdělovač a sběrač pro tělocvičnu. Větev pro tělocvičnu má samostatnou regulaci podle venkovní teploty pomocí trojcestného ventilu. Na žádné z větví není osazeno měření tepla. PT, a.s. provádí noční a víkendový útlum. Pro ohřev teplé vody byl instalován deskový výměník tepla s výkonem 114 kw (bez akumulace. V budovách jsou instalována litinová článková otopná tělesa, v nástavbách ocelová desková tělesa (438 ks). V roce 2001 až 2003 byly osazeny ventily s termostatickými hlavicemi Heimeier a Danfoss. TV rozvedena do kuchyně a na sociální zařízení. Chybí energetický management, není sjednáváno množství odebíraného tepla. VZT kuchyně bez rekuperace. Osvětlení je provedeno převážně svítidly zářivkovými, c ca 980 ks 36 W. Obrázek 7: ZŠ Litvínovská ZŠ Litvínovská 600 provoz Po-Pá, , tělocvična do žáků ZŠ a 400 studentů střední školy, kapacita školy je plně využita, asi 40 učeben. Stránka 7

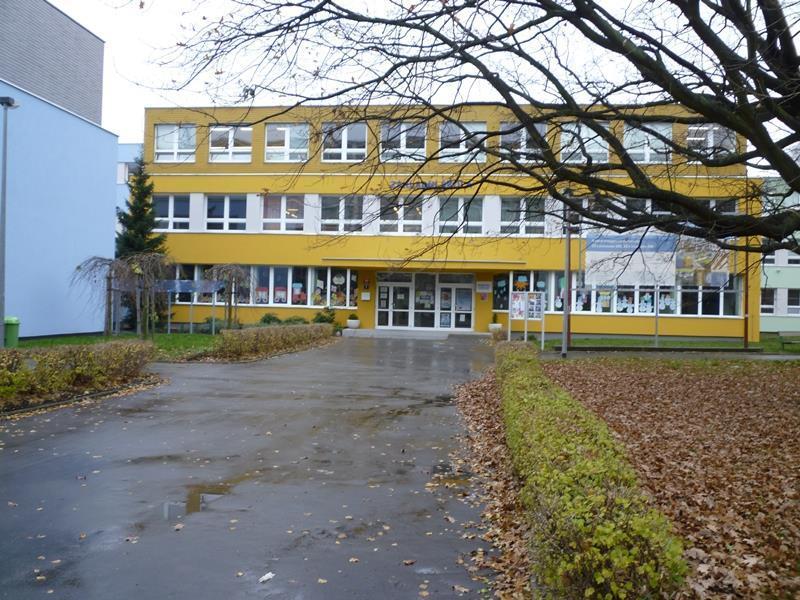

8 Jedná se o komunikačně propojený komplex budov školy, tělocvičny a hospodářské budovy. Budova školy je členěna do pavilónů (viz schéma), které jsou vzájemně propojeny a tvoří uvnitř budovy tři atria, z nichž jedno bylo zastřešeno. Komplex byl postaven v 70. letech minulého století, v roce 2003 pak proběhla nástavba školy o další výukové prostory, jednotlivé budovy j sou propojeny spojovacími krčky. Budova byla zateplena v roce 2013 z dotace z OPŽP Teplo je dodáváno ze soustavy CZT do tlakově nezávislé předávací stanice tepla umístěné v 1.PP v hospodářském pavilonu. Výměníková stanice je v majetku dodavatele tepla PT, a.s. Teplota otopné vody do systému vytápění je regulována dle venkovní teploty škrcením průtoku, a rovněž tak do výměníku pro ohřev TV ale dle teploty výstupní vody. Pro ohřev otopné vody je instalován deskový výměník tepla alfa-laval, rovněž tak pro ohřev teplé vody je instalován deskový výměník tepla (bez akumulace). Teplo je měřeno zvlášť pro vytápění a zvlášť v teplé vodě. Z primárního rozdělovače jsou vyvedeny dvě větve, jedna pro ohřev OV a druhá pro ohřev TV. Na sekundárním rozdělovači (a sběrači) je otopná voda dělena na šest větví (VZT, tělocvična, pavilon H, škola, restaurace, pavilon tesko). Rozvody OV, TV a SV pro školu s tělocvičnou jsou vedeny průchozím kolek torem. V kolektoru v blízkosti tělocvičny je osazen podružný rozdělovač a sběrač pro tělocvičnu. Větev pro tělocvičnu má samostatnou regulaci podle venkovní teploty pomocí trojcestného ventilu. Na žádné z větví není osazeno měření tepla. PT, a.s. provádí noční a víkendový útlum. Teplá voda je připravovaná centrálně pro kuchyň, tělocvičnu a školu v PS rychloohřevem v deskovém výměníku bez akumulace. V budovách jsou instalována litinová článková otopná tělesa, v nástavbách ocelová desková tělesa (433 ks). V roce 2001 až 2003 byly osazeny ventily s termostatickými hlavicemi Heimeier a Danfoss. TV rozvedena do kuchyně a na sociální zařízení. VZT kuchyně bez rekuperace. Osvětlení je provedeno převážně svítidly zářivkovými, cca 1000 ks 36 W. Obrázek 8: ZŠ Litvínovská 600 Stránka 8

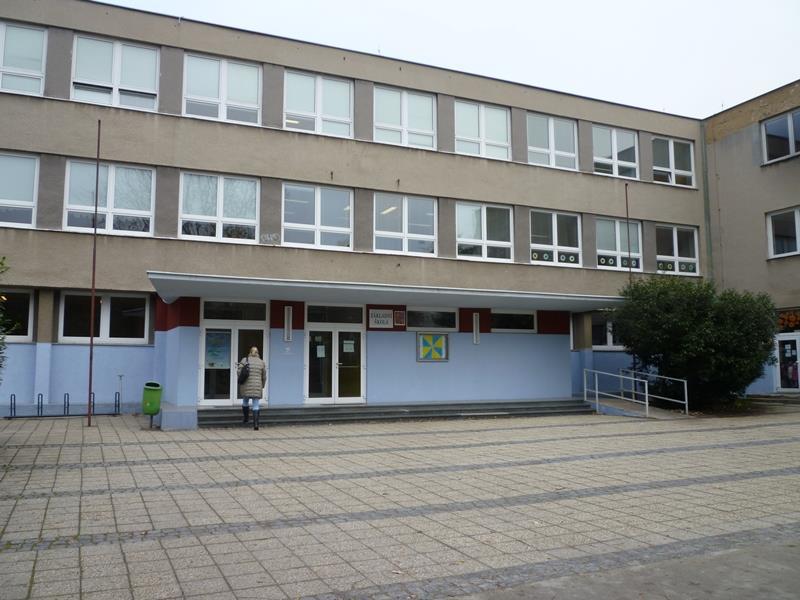

9 1.9 ZŠ Novoborská Provoz Po-Pá, , tělocvična do žáků, 32 učeben. Komplex byl postaven v 70. letech minulého století a v roce 2005 proběhla nástavba školy (pavilonů B,C a D), která zvýšila kapacitu výukových prostorů. Jednotlivé objekty školy, hospodářské části a tělocvičny jsou propojeny spojovacími chodbami. Objekt školy je třípodlažní, nepodsklepený objekt, který je tvořen výukovými pavilony, které jsou navzájem spojeny třípodlažními pavilony se schodištěm a hygienickým zázemím. V přízemí jsou spojeny chodbami, spojení pavilonů vytváří atria, která nejsou zastřešena. Pavilony B-D byly původně dvou podlažní, v roce 2005 byly opatřeny jednopodlažní nástavbou tříd, čímž se zvýšila celková kapacita školy. Nástavba je lehká ocelová konstrukce s plochou střechou. Střechy objektu školy jsou původní ploché, jednoplášťové. Hospodářský pavilon je čtyřpodlažní objekt, se třemi nadzemními a jedním podzemním podlažím, tělocvična jednopodlažní. Okna jsou plastová. Budova byla zateplena v roce 2013 z dotace z OPŽP. Teplo dodáváno ze sítě PT, a.s. Teplo je nakupováno ve formě horké vody pro vytápění a na přípravu TV v předávací stanici tepla. Celkové množství tepla je měřeno na vstupu do stanice a slouží jako fakturační údaj. PS je v majetku dodavatele tepla. Ve VS instalovány dva deskové výměníky pro vytápění a jeden pro VZT. Samostatné větve UT pro školu a druhá pro tělocvičnu a hospodářský pavilon. Ekvitermní regulace. OT Slavia, TRV Heimeier. Ve VS nový trubkový rychloohřívák TV s vyrovnávací nádrží o objemu 200 l (2011). V budovách jsou instalována litinová článková otopná tělesa (453 ks). TV rozvedena do kuchyně a na sociální zařízení. UT rozděleno na dvě větve, škola a tělocvična s hospodářským pavilonem. VZT kuchyně bez rekuperace, nové ventilátory. Osvětlení je provedeno převážně svítidly zářivkovými, cca 960 ks 36 W. Obrázek 9: ZŠ Novoborská Stránka 9

10 1.10 ZŠ Na Balabence Provoz Po-Pá, , tělocvična do žáků ZŠ, 29 přípravka, 52 MŠ, 39 tříd, 28 tříd ve staré škole, 2 třídy přípravka, 2 třídy MŠ, 10 tříd v nové škole celkem 39 tříd. Stará část budov (dále stará škola) byla postavena v roce 1959, nová část budov (dále nová škola) v roce Stará škola zahrnuje hlavní budovu, dvě tělocvičny, kuchyň s jídelnou a spojovací krček. Nová škola zahrnuje hlavní budovu a spojovací krček. V objektu jsou dvě tělocvičny. V objektu je školnický byt, s vlastním plynovým kotlem. Budova byla zateplena v roce 2014 z dotace z OPŽP. Objekty jsou zásobovány teplem ze sítě CZT PT, a.s. V objektu staré školy je předávací stanice z roku 2009, slouží pro přípravu otopné vody pro vytápění a ohřev TV. Ve strojovně vytápění jsou větve západ-šatny, kuchyň s jídelnou, chodby a WC, tělocvična, dílny a šatny, jih družina, umývárna a šatny a severkabinety. V objektu nové školy je PS z roku 2000 a je osazena výměníkem pro přípravu otopné vody pro vytápění. Vyvedeny jsou 2 větve pro vytápění. Ohřev TV je v elektrických boilerech. Ve VS staré školy ohřev TV prováděn v deskovém výměníku o výkonu 78 kw s vyrovnávací nádrží o objemu 1000 l. Ve třídách budovách jsou instalována litinová článková otopná tělesa Kalor, na chodbách desková ocelová typu Radik osazena TR Heimeier (348 ks). VZT kuchyně bez rekuperace, nové ventilátory. Osvětlení je provedeno převážně svítidly zářivkovými, cca 1080 ks 36 W. ve dvou tělocvičnách jsou zářivková svítidla celkem 64 ks. V kuchyni byla rekonstruovaná elektroinstalace a vyměněna svítidla s zářivkami s elektronickým předřadníkem. Obrázek 10: ZŠ Na Balabence Stránka 10

11 1.11 ZŠ Špitálská Provoz Po-Pá, žáků. Kulturní památka Budova z roku 1937, zděná bez dodatečné izolace, okna plastová, střecha plochá nezateplená. Obvodové zdivo z cihel, s keramickým obkladem. Kapacita 700 žáků, aktuální stav 440. V budově je suterén a 5 nadzemních podlaží. V suterénu je umístěna kotelna. Kuchyň je v 1.NP. Vaří pouze pro žáky a zaměstnance školy. Kapacita kuchyně je 600 jídel. Kotelna z roku 1993, 2 x kotel Viessmann Paromat Triplex o jm. výkonu 2x195 kw, s plynulou regulací výkonu. Strojovna vytápění je vedle kotelny. Větve UT jsou podle orientace fasád jižní a severní. Provozovatelem kotelny a dodavatelem tep la je Devátá energetická, s.r.o. V roce 2017 proběhne rekonstrukce kotelny. Instalovány budou kondenzační kotle o celkovém výkonu asi 380 kw. Ohřev teplé vody v nepřímoohřívaném zásobníku o objemu 500 l z roku SV pro ohřev TV není měřena. Není měřeno teplo pro ohřev TV. Fakturováno teplo celkem. V budovách jsou instalována litinová článková otopná tělesa (192 ks). UT rozděleno na větve sever, jih. TV rozvedena do kuchyně a na sociální zařízení. VZT kuchyně je s rekuperací. Osvětlení je provedeno převážně svítidly zářivkovými, cca 600 ks 36 W. Obrázek 11: ZŠ Špitálská Stránka 11

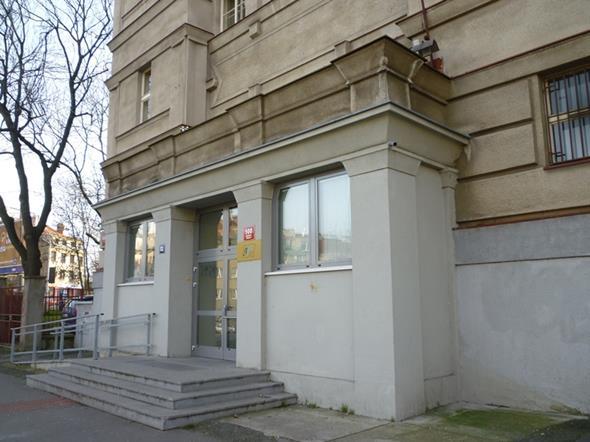

12 1.12 Gymnázium Jaroslava Seiferta Provoz Po-Pá Kapacita 240 studentů, aktuální stav 220 studentů. Budova z roku 1924, zděná bez dodatečné izolace, okna dřevěná špaletová, střecha sedlová nezateplená. V budově je suterén a 4 nadzemní podlaží, 10 tříd. V suterénu je umístěna kotelna. Kuchyň je v 1.NP. Vaří pouze pro žáky a zaměstnance školy. Nosná konstrukce je zděná z plných cihel, vodorovné konstrukce jsou ze železobetonu. Objekt je zastřešen sedlovou střechou. Okna jsou původní dřevěná dvojitá, s jednoduchým zasklením, ve špatném stavu. Budova potřebuje výměnu oken, zateplení stropu pod půdou. Kotelna z roku 1997, 2 kotle Hydrotherm Multitemp Scirocco EV 90/180 o jm. výkonu 2x180 kw, s plynulou regulací výkonu. Z kotelny byl donedávna zásobován teplem objekt Pedagogicko-psychologické poradny vzdálené asi 70 m. Potrubí uloženo v hloubce asi 30 cm bez izolace. V současné době má tento objekt jiný zdroj a kotelna je pro samotnou budovu gymnázia předimenzovaná. Ko telna přes její stáří je ve velmi dobrém stavu, předpokládá se ještě dalších 5 let provozu. Strojovna vytápění je vedle kotelny. Větve UT jsou podle orientace fasád jižní a severní. Režim vytápění si nastavuje sám manažer školy. V roce 2017 bude kotelna rekonstruována. V roce 2014 byl instalován nový ohřívák TV. SV pro ohřev TV není měřena. Měřeno je teplo pro ohřev TV, ale fakturováno je pouze teplo celkem. UT rozděleno na větve sever, jih. Asi 150 radiátorů s TRV (2004). TV rozvedena do kuchyně a na sociální zařízení. VZT kuchyně s rekuperací. Osvětlení je provedeno převážně svítidly zářivkovými, cca 320 ks 36 W. Obrázek 12: Gymnázium J.Seiferta Stránka 12

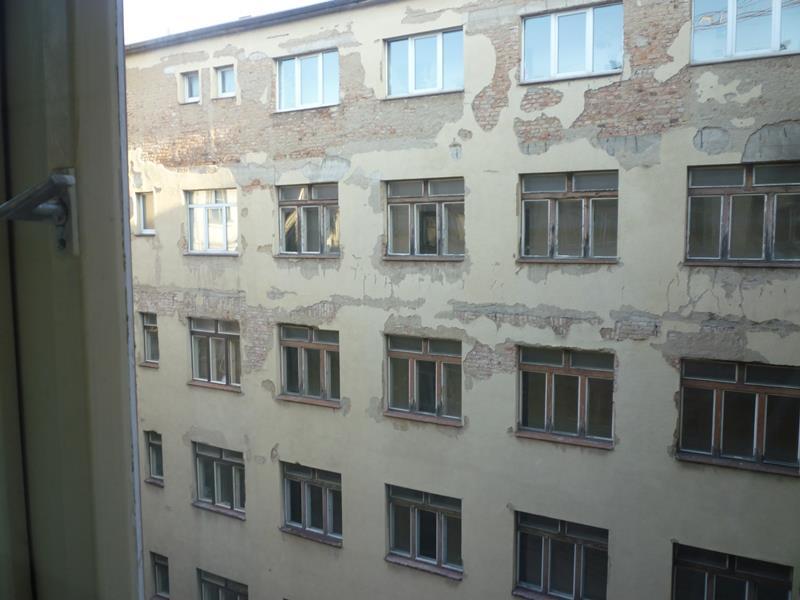

13 1.13 Ubytovny Provoz nepřetržitý. 400 lůžek na č.o. 12 ve 230 pokojích, a 34 pokojů na č.o.16 Jedná se o dvě budovy, č.o. 12 a č.o.16. V budově č.12 je asi 400 lůžek, v budově č. 16 je 78 lůžek, ubytovací kapacita využita asi na 70%. Budova č. 16 je po rekonstrukci interiérů, okna plastová. Budova č. 12 má nová plastová okna pouze do ulice, jinde původní dřevěná zdvojená. Střecha má novou hydroizolaci bez zateplení. Obvodový plášť budovy č.o. 12 potřebuje výměnu oken do vnitrobloku a zateplení obvodového pláště. Obě budovy jsou zásobovány teplem ze soustavy CZT Pražské teplárens ké. Výměníkovou stanici provozuje a teplo dodává firma Devátá energetická, s.r.o. Výměníková stanice je v majetku MČ. Má instalovaný výkon 2,24 MW. Jedná se o kompaktní VS Cetetherm. Pro vytápění je instalován deskový výměník o výkonu 1540 kw a pro ohřev TV 700 kw a nádrž o objemu 1000 l. Strojovna, stejně jako otopná soustava, je z roku Otopná tělesa typu Radik s TRV. Provádí se noční útlum, přes den nelze regulovat, TRV jsou většinou otevřené. Ohřev teplé vody v deskovém výměníku o výkonu 700 kw se zásobníkem o objemu 1000 l. UT rozděleno na větve po objektech. 782 radiátorů s TRV. V roce 2004 rekonstrukce otopné soustavy, nové radiátory deskové, instalovány TRV. TV rozvedena na sociální zařízení všech pokojů. V budově je sauna. Osvětlení je provedeno převážně svítidly žárovkovými W, na chodbách čidla pohybu. Obrázek 13: Ubytovny Stránka 13

14 1.14 Poliklinika Provoz: Po - Pá , lůžkové oddělení a záchranka Po-Ne nepřetržitě. Jedná se o komplex propojených budov. Objekt 01 je rozdělen na něk olik sekcí: o o o o o Sekce č. 1 střední část objektu 01 s 1PP a 4NP, v části 5NP strojovna VZT. 1 PP je technické podlaží. Sekce č. 2 krajní část objektu 01, navazuje na prostřední část na jihozápadní straně. Sekce má 1PP a 2NP. Sekce č. 3 krajní část objektu 01 navazuje na prostřední část na severovýchodně straně. Sekce má 1PP a 2NP, v části 3NP je umístěna strojovna VZT. Sekce č. 4 přímo navazuje na sekci č.3 na jihovýchodní fasádě a má 1PP a 1NP. V 1PP je umístěna rehabilitace s vnitřním bazénem. V 1NP je bufet a terasa před vstupem do bufetu. Sekce č. 4 spojuje objekt 01 s objektem 02 spojovací chodbou vedenou v1pp. Sekce č.5 označuje podzemní podlaží v úrovni sekce č.1. 1NP objektu 01 zahrnuje 3 sekce. Zahrnuje vstupní halu, kanceláře, obchody, ordinace, lékárnu. 2NP objektu 01 zahrnuje 3 sekce. Jsou zde umístěna zdravotnická zařízení. 3NP zahrnuje pouze sekci č.1. Jsou zde umístěna zdravotnická zařízení. Objekt byl zateplen v roce 2014 (bez střechy), s výjimkou objektu 02, kde bude provedena nástavba a následně zateplení. Na asi 1/2 střechy nad jednopodlažním objektem záchranky jsou instalovány fotovoltaické panely z roku 2010, výroba EE je 50 kwh/rok. Teplo je do objektu přivedeno ze soustavy CZT Pražské teplárenské a.s. do výměníkové stanice v suterénu objektu. Teplo je měřeno na vstupu do objektu. Výměníková stanice je v majetku polikliniky. Provozuje si ji sama, VS byla rekonstruovaná v roce 2015, byl instalován deskový výměník pro vytápění a deskový výměník pro ohřev TV. VS je dálkově ovládaná přes centrální dispečink, režimy vytápění nastavuje provozovatel dispečinku na základě časového rozvrhu poskytnutého správcem objektu. Pro ohřev VZT pro tepelnou clonu u vchodu je vyvedena neregulovaná větev, větve pro vytápění jsou ekvitermně re gulovány. Otopná soustava je původní, otopná tělesa litinová článková typu Kalor s termostatickými ventily (nově osazeny po zateplení). Pro vytápění jsou samostatně regulované větve z rozdělovače 1: UT1-rehabilitace, UT2-kantýna, UT3-kryt, UT4- objekt 01 - jihovýchod, UT5-objekt 02 - pohotovost a z rozdělovače 2: UT6-objekt 04- gerontologie, UT7-objekt 02 - záchranka, UT8-objekt 01 severozápad a UT9- objekt 01 sekce 2 - byt. Teplotní spád OS je 92/5/67,5 C. Pro ohřev TV je ve VS instalován deskový výměník s nádrží ve které se provádí ohřev na 80 C jako ochrana pro Legionelle. Ve VS je zásobníkový ohřívač s elektrickou topnou vložkou, pro ohřev době přerušení dodávky tepla do VS radiátorů Kalor s TRV, TRV jsou nově osazeny po zateplení. TV je rozvedena do všech prostor objektu polikliniky. SV pro ohřev TV je měřena. Není měřeno teplo pro ohřev TV. Fakturováno teplo celkem. Stránka 14

15 Strojovny VZT pro rehabilitaci a ostatní prostory jsou bez ohřevu. Osvětlení je provedeno převážně svítidly zářivkovými, v přízemí a v kancelářích či ordinacích staré bez elektronických předřadníků. V suterénu, v 2. a 3. patře nové zářivkové osvětlení 4x18 W s elektronickými předřadníky v podhledu. V roce 2016 plán výměny světelných zdrojů ve vstupní hale v přízemí za LED. Obrázek 14: Objekt 01 Obrázek 15: Sekce 2 Stránka 15

16 Obrázek 16: VS ohřev UT Obrázek 17: VS ohřev TV Stránka 16

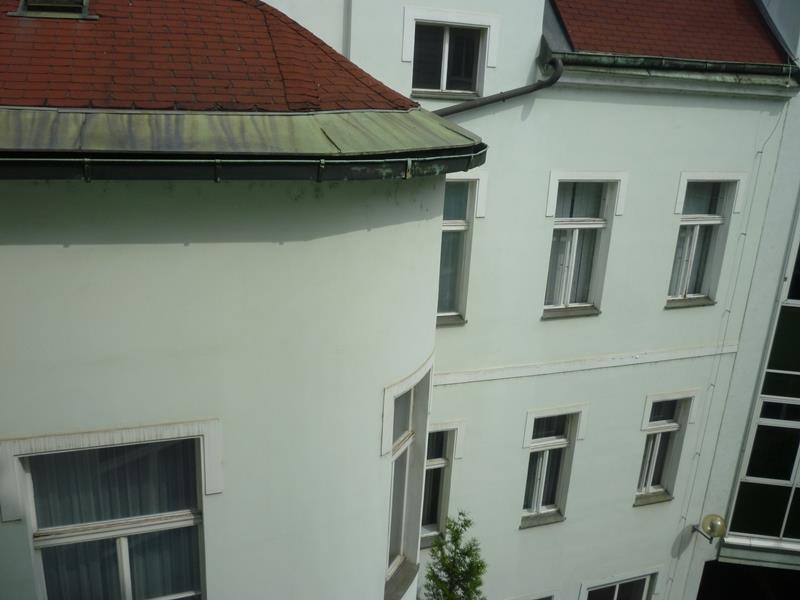

17 Obrázek 18: Objekt 02 Obrázek 19: Objekt Úřad městské části Praha 9 Provoz: Po - Pá , restaurace Po-Ne do Jedná se o dvě budovy, starou a novou radnici, stará radnice je ze začátku 20. století, nová radnice z roku 2002 Stará radnice má tři nadzemní podlaží a jedno podzemní podlaží, půdní vestavba 4.a 5.NP. Sedlová střecha je zateplena kromě části nad obřadní místností. Okna jsou původní špaletová, budova je nezateplena. Nová radnice byla postavena v roce 2002, má 5NP a 3PP podzemních garáží. Stránka 17

18 Obě budovy jsou zásobovány teplem ze soustavy CZT Pražské teplárenské. Výměníková stanice byla instalována v suterénu staré radnice v prostoru bývalé kotelny v roce Výměníkovou stanici provozuje a teplo dodává firma Devátá energetická, s.r.o. Výměníková stanice je v majetku MČ. Má instalovaný výkon 1,66 MW. Pro vytápění jsou instalovány dva deskové výměníky, pro každou budovu jeden. Z rozdělovače OV je vyvedena jedna větev, ekvitermně regulovaná, pro vytápění staré radnice a jedna větev, ekvitermně regulovaná, která se dělí na jih a sever pro vytápění nové radnice. Teplo pro ohřev VZT je rozvedeno do předávacích stanic do jednotlivých pater nové radnice. Chodby nové radnice j sou vytápěny teplovzdušně, ostatní místnosti otopnými tělesy včetně schodišť. Pro ohřev TV jsou instalovány na třech místech v budově deskový výměník a vyrovnávací nádrž o objemu 300 l, jeden v prostoru VS, druhý v přízemí nové budovy v místnosti TUV 1 (jih) a třetí v přízemí nové budovy v místnosti TUV 2 (sever). V roce 2004 rekonstrukce otopné soustavy v staré radnici, nové rad iátory deskové, instalovány TRV. 250 radiátorů s TRV. Otopná tělesa jsou zakrytovaná. TV v nové budově je rozvedena na sociální zařízení, ve staré budově ještě do restaurace. Vytápění archivu elektricky. SV pro ohřev TV není měřena. Není měřeno teplo pro ohřev TV. Fakturováno teplo celkem. Elektřina a voda se podružně měří pro cizí subjekty, a to Úřad práce a restaurace. VZT pro vytápění chodeb (v každém NP) a pro restauraci je vybavena ZZT. VZT pro restauraci je nová (výměna po havárii). Centrální kompresorové chlazení pro VZT jednotku Janka Radotín ve 4. patře pro zasedací místnost č.203 a 205. Jinde lokální chlazení doděláváno později, split jednotky. Ve staré radnici lokální chladicí jednotky v kancelářích na jižní a západní straně ve 3.patře. Osvětlení je provedeno převážně svítidly zářivkovými, na chodbách nové radnice v podhledech svítidla 4x18 W, v kancelářích zářivky bez elek tronického předřadníku. Ve 2. patře nové budovy a v garážích je prováděn útlum napětí do osvětlovací soustavy. Obrázek 20: Stará radnice Stránka 18

19 Obrázek 21: Nová radnice Obrázek 22: VS ohřev TV Stránka 19

20 Údaje o referenční spotřebě jednotlivých objektů v technických jednotkách a ve finančním vyjádření: 1. Objekt A1 - SSS Českolipská tepelná energie 641 GJ/rok elektřina kwh/rok voda m 3 /rok ostatní náklady - Kč 0 CELKEM Objekt A2 - SSS Harrachovská tepelná energie 731 GJ/rok elektřina kwh/rok voda m 3 /rok ostatní náklady - Kč 0 CELKEM Objekt A3 - MŠ Novoborská tepelná energie 615 GJ/rok elektřina kwh/rok voda 940 m 3 /rok CELKEM Objekt A4 - MŠ Šluknovská tepelná energie 598 GJ/rok elektřina kwh/rok voda m 3 /rok CELKEM Stránka 20
