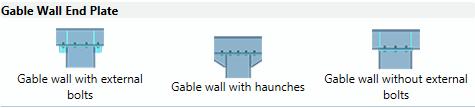

5 Advance BIM Designers Steel Series Advance BIM Designers 2019 přináší mnoho nových funkcí a vylepšení modulů Steel Connection Designer a Schodiště a Zábradlí. Advance BIM Designers Steel Connection Designer Nový typ spoje Čelní deska štítového sloupu Nejnovější verze programu představuje nové typy spojů Čelní desku štítového sloupu. Jedná se o přípoj sloupu pod průběžným nosníkem pomocí čelní desky. Nový typ spoje umožňuje různé geometrické konfigurace pro plechy a výztuhy definované na nosníku a sloupu. Pro usnadnění modelování typických situací byly připraveny tři výchozí šablony pro typická schémata: Počáteční nastavení lze modifikovat přidáním výztuh, zadáním zkosení, uspořádáním šroubů a svarů. Zejména mohou být definovány následující výztuhy a přídavné plechy: Distanční plechy mezi čelním plechem na sloupech a nosníku Výztuha stojiny na nosníku a/nebo sloupu Výztuhy sloupu pomocí vnějších plechů Náběhy na sloupu (tvořené plechy nebo profily) Výztuhy nosníku (uprostřed, nad přírubami sloupu, u konců náběhů) Výztužný plech stojiny nosníku (na jedné nebo obou stranách) 5

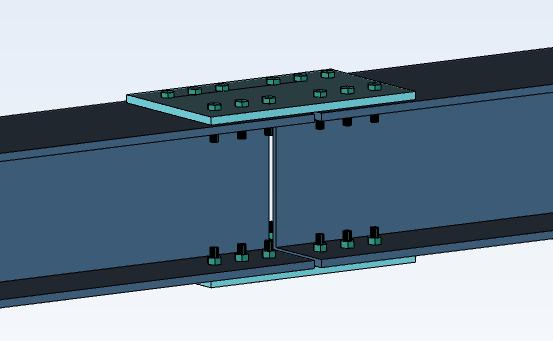

6 V prostředí Advance Designu mohou být data spojovacích prvků a vnitřní síly automaticky přenášena do přípoje. Nový typ spoje Spojení příložkami Nejnovější verze programu představuje nové typy přípojů Spojení příložkami. Jedná se o spojení dvou kolineárních prvků (nosníků nebo sloupů) pomocí plechů umístěných na pásnicích nebo stojinách. 6

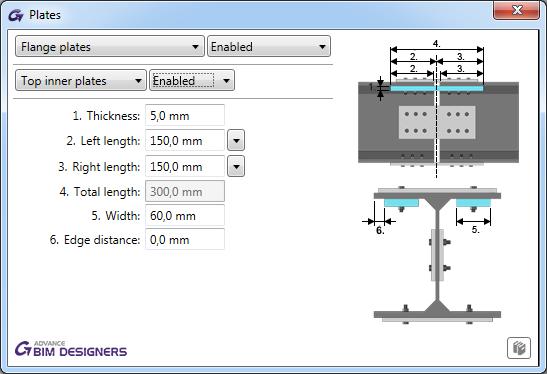

7 Nový typ připojení umožňuje různé konfigurace šroubů nebo svarů pro plechy definované na jedné nebo obou stranách stojiny a/nebo pásnic. Pro usnadnění typických situací byly připraveny tři výchozí šablony pro typická schémata: Počáteční nastavení lze upravit přidáním spojovacích plechů nebo profilů a úpravou uspořádání šroubů a svarů, což umožňuje definovat různé konfigurace. 7

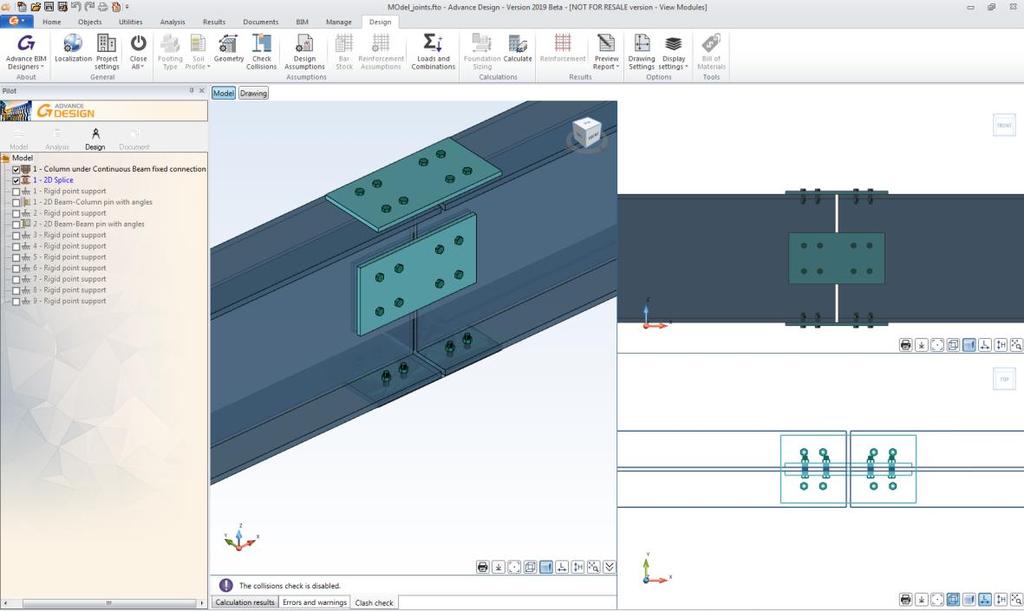

8 V prostředí Advance Designu mohou být data spojovacích prvků a vnitřních sil automaticky přenášena do spoje. Vylepšení výpočtu vytržení skupiny šroubů Počínaje novou verzí výpočet návrhu na vytržení skupiny šroubů uvažuje excentricitu zatížení. Pro případ je důležité, když skupina šroubů podléhá excentrickému zatížení (středová osa skupin šroubů neodpovídá středové ose nosníku). Návrhová únosnost ve vytržení skupiny šroubů se potom počítá podle (3) z EN

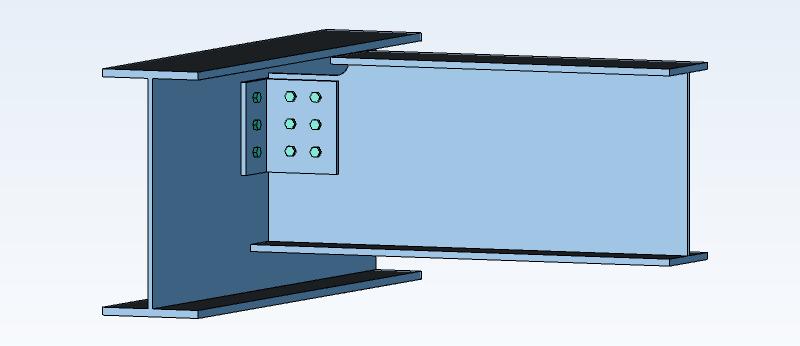

9 Vylepšení posouzení stojiny hlavního nosníku v oboustranném připojení úhelníky Pro posouzení stojiny hlavního nosníku v přípoji úhelníky s nosníky definovaným z obou stran se jako použitá smyková síla použije součet smykových sil pocházejících z každého připojovaného nosníku. Při výpočtu připojení úhelníky s nosníky připojenými z obou stran se nyní smyková síla použitá pro posouzení stojiny hlavního nosníku počítá jako součet smykových sil pocházejících z každého z připojovaných nosníků. Vylepšení dialogů Zatížení & Kombinace Dialogy pro definování zatěžovacích stavů, kombinací zatížení a zatížení jsou vylepšeny podobně jako podobné dialogy pro moduly pro Reinforced Concrete, včetně: Možnost snadného přidání / vyjmutí zatěžovacích stavů a zatížení přímo na rastr Možnost importu / exportu kombinací zatížení pomocí aplikace Excel Možnost importovat / exportovat zatížení pomocí aplikace Excel Vylepšení v Reportech Advance BIM Designers 2019 přináší sadu vylepšení souvisejících s generováním reportů, které jsou společné pro všechny moduly, včetně Steel Connection Designeru. Jedná se o změny týkající se: 9

10 Přístup z pásu karet změnilo se rozmístění a počet příkazů dostupných v panelu Reporty Nastavení a úprava obsahu - k dispozici je nové dialogové okno s nastavením reportů Proces generování včetně možnosti zrušit generování reportu a generovat náhledy v samostatném okně. Více informací o výše uvedených bodech naleznete v popisu této novinky v části věnované železobetonovým modulům. Možnost výpočtu předpjatých šroubů na smykuvzdorných přípojích Pro umožnění výpočtu přípojů s předpjatými šrouby byl přidán do karty Definice v dialogu Šrouby nový seznam Kategorie spoje. Je k dispozici pouze pro šrouby tříd 8.8 nebo Rozbalovací seznam obsahuje tři kategorie šroubových spojů (podle EN , tabulka 3.2): A (spoje namáhané ve střihu a otlačení), B (spoje odolné prokluzu v mezním stavu použitelnosti) C (spoje odolné prokluzu v mezním stavu únosnosti) Pokud je vybrána kategorie spoje B nebo C, je k dispozici další seznam Tříd třecího povrchu. Obsahuje čtyři třídy třecích povrchů (A, B, C a D) pro výběr odpovídajícího součinitele tření μ pro předpjaté šrouby (podle EN , tabulka 3.7). Poznámka: Tyto nové možnost jsou dostupné pouze pro následující přípoje: Spojení příložkami, Připojení úhelníky a Styčníkový plech. 10

11 Editovatelný částečný koeficient bezpečnosti Další dílčí koeficienty bezpečnosti použité pro odolnost prokluzu a předpjaté šrouby (γ M3, γ M3ser, γ M7) jsou nyní k dispozici pro úpravu v dialogovém okně Předpoklady návrhu. Poznámka: Tyto nové částečné koeficienty bezpečnosti jsou dostupné pouze pro následující přípoje: Spojení příložkami, Připojení úhelníky a Styčníkový plech. Možnost generovat kombinace zatížení stavu použitelnosti Aby bylo možné provést posouzení požadované pro kategorii spojů třídy B, nová verze Advance BIM Designers umožňuje vytváření kombinací zatěžovacích stavů pro mezní stav použitelnosti. Poznámka: Kombinac pro mezní stav použitelnosti lze definovat pouze pro následující přípoje: Spojení příložkami, Připojení úhelníky a Styčníkový plech. 11

12 Nový seznam přímých kotev s deskou Do seznamu dostupných norem pro kotvy byl přidán nový seznam s přímými kotevními tyčemi. Nový seznam je k dispozici po výběru možnosti Anchor standard/france/straight flat with anchor z karty Definice v okně Kotvy. Rozdělení kapitoly rotační tuhost v detailním reportu Kapitola o rotační tuhosti v detailním reportu je rozdělena do dvou samostatných kapitol: Výpočty rotační tuhosti zahrnuje detaily o vypočítané tuhosti Klasifikace rotační tuhosti zahrnuje detaily o klasifikaci tuhosti spoje. 12

13 Advance BIM Designers Schodiště a Zábradlí Kompatibilita s Autodesk Advance Steel 2019 Verze 2019 GRAITEC Advance BIM Designers Schodiště a Zábradlí je kompatibilní s Autodesk Advance Steel Nové typy schodišť Ačkoliv návrh schodišť s přímými rameny a podestami je jednoduchý, v nové verzi modulu je k dispozici mnoho možností, které dělají přímá schodiště funkční nebo exklusivní v závislosti na tom, co uživatelé hledají.. Schodiště od jedno- k víceramenným Přímé schodiště lze definovat jako jedno přímé rameno, které spojuje dvě úrovně v budově nebo může být definováno s polovičními nebo čtvrtinovými podestami. Příklady: Přímé schodiště s jedním ramenem 13

14 L schodiště (čtvrtkruhové zatočení) U schodiště (půlkruhové zatočení) U schodiště s poloviční podestou S schodiště s poloviční podestou 14

15 Geometrie flexibilního schodiště Nejběžnější typy schodišť v budovách mají stejnou šířku po celé délce schodiště. V některých případech, aby se umožnila uživatelům plná flexibilita geometrie, je umožné definovat různé šířky pro každé rameno.. Poznámka: Tato možnost je k dispozici také pro Schodiště se smíšenými stupni. Nové typy schodnic Ať už hovoříme o schodištích s otevřenými stranami, u jedné stěně nebo mezi dvěma stěnami, každá situace může být vytvořena pomocí modulu Schodiště a zábradlí verze

16 Lze zvolit následující varianty podpůrného nosníku: Otevřená schodnice z profilu (zubatice); Otevřená schodnice vytvořená z plechů (osedlaná schodnice); 16

17 Uzavřená schodnice z profilů (zubatice); Uzavřená schodnice vytvořená z ohýbaných plechů; Poznámka: Tyto možnosti jsou k dispozici také pro Schodiště se smíše ými stupni. 17

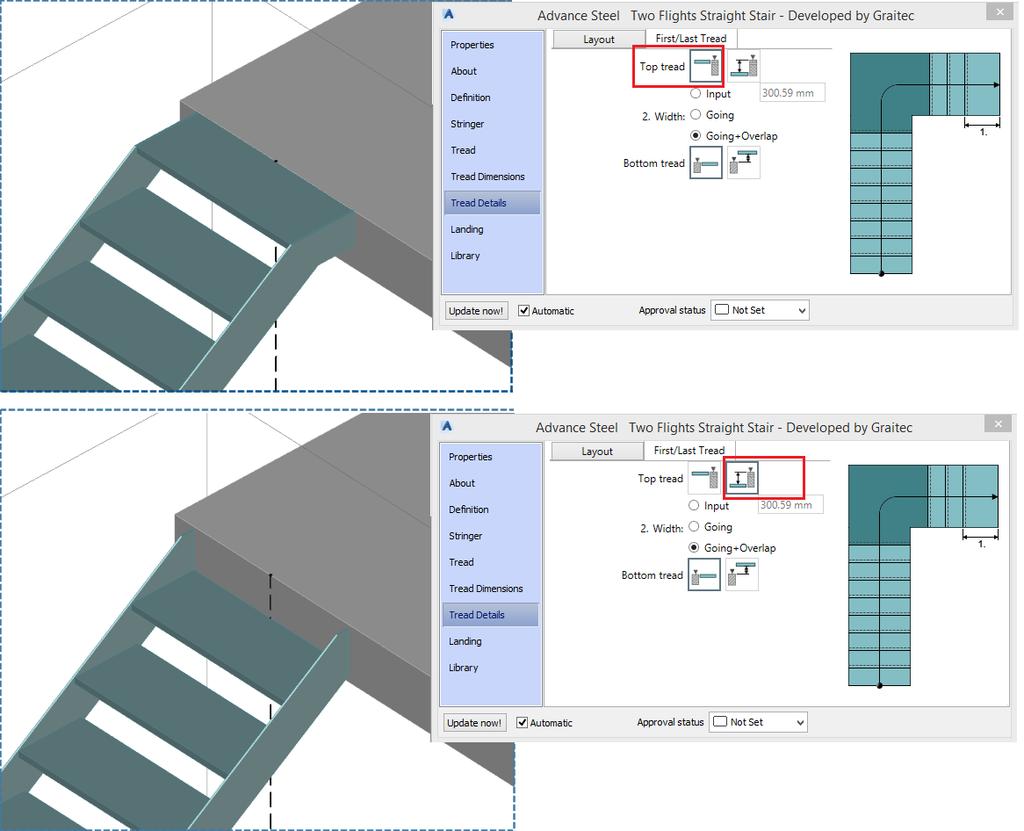

18 Umístění schodiště mezi dvěma úrovněmi Umístění prvního nebo posledního stupně lze upravit podle předtím vytvořené podlahy. Poznámka: Vytvoření podlah není součástí makra pro Schodiště, lze je vymodelovat pomocí nástroje Advance Steelu Obdélníková deska. Uživatelé budou mít možnost nastavit polohu prvního kroku vedle nebo nad podlahou požadovanou hodnotou (stejná pro poslední stupeň). Tyto možnosti k dispozici po výběru První/Poslední stupeň na kartě Detaily stupňů. 18

19 Tvar podpůrných nosníků se upraví podle zvolených možností. 19

20 Poznámka: Tyto možnosti jsou k diuspozici také pro Schodiště se smíšenými stupni. Různé šířky stupňů U jednoramenného schodiště může být jakýkoli stupeň přeměněn na mezilehlou podestu, čímž je bezpečnější s místem odpočinku. To lze provést v okně Editace stupňů z karty Detaily stupňů. 20

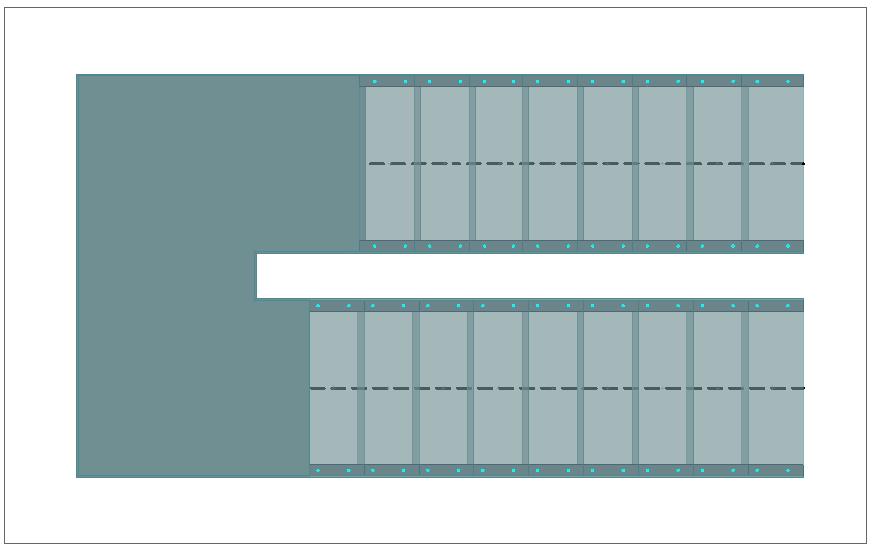

21 Pro každý typ schodiště (přímé, tvaru L, tvaru U, se smíšenými stupni) mohou uživatelé definovat jinou šířku pro poslední stupeň a s odpovídající hodnotou mohou získat podestu nebo nahoře schodiště zkrátit. 21

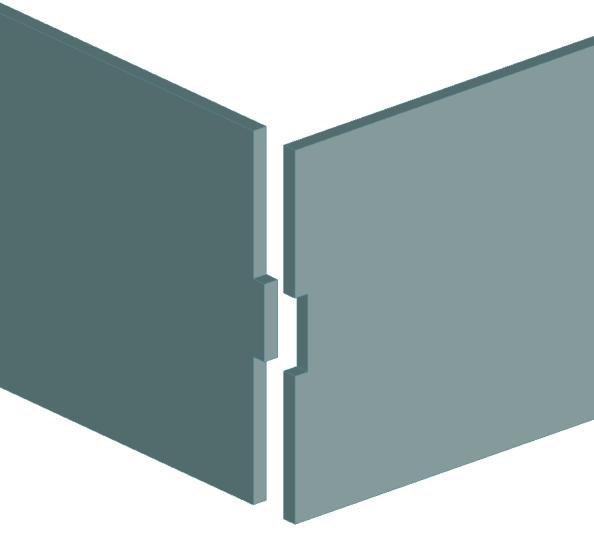

22 Nové spojení rohů Byly přidány nové možnosti pro spojení rohů v nové záložce Editace rohů. Pro schodnice z plechů je spojení parametrickým výřezem a čepem. U schodnic vyrobených z dutých profilů může být spojení zkosením nebo vzájemným oříznutím proti sobě a zahrnuje možnost prodloužení jednoho z prvků pro upevnění schodiště do stěny. 22

23 Poznámka: Tyto možnosti jsou k dispozici také pro Schodiště se smíšenými stupni. Nová připojení stupňů Nové vylepšení pro připojení stupňů možnost vytvořit podpory stupňů v přípoji stupně a schodnice. Podpory mohou být vytvořeny z plechů nebo plocháčů a mohou být přivařeny nebo přišroubovány ke stupni. Tyto možnosti jsou k dispozici na kartě Stupeň v okně Připojeníonnections. 23

24 Poznámka: Tyto možřnosti jsou k dispozici také pro Schodiště se smíšenými stupni. Uložení velikosti stupňů Nové možnosti pro uložení velikosti stupně do uživatelské knihovny jsou k dispozici na kartě Stupeň. 24

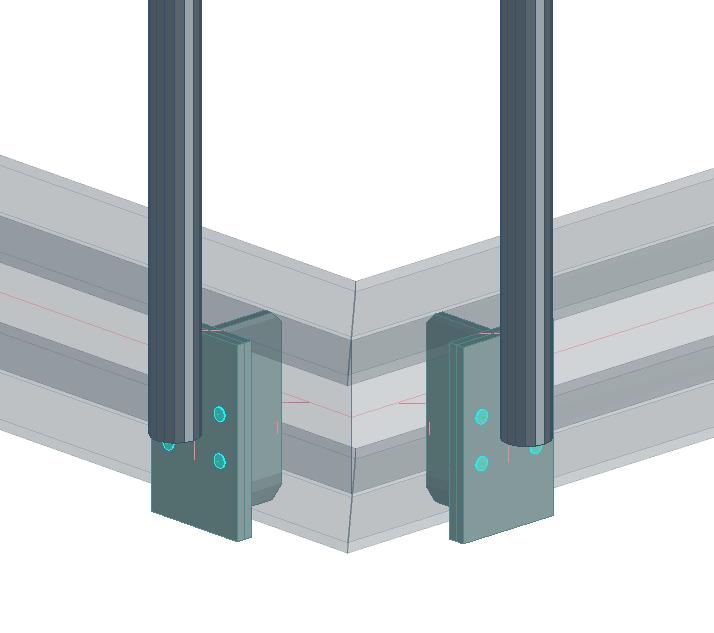

25 Sloupek na body Pro všechny typy zábradlí je přidáno velké zlepšení a zvýšení flexibility: možnost umísti každý sloupek do zvoleného místa zadáním definičních bodů podél linie. Kotvení sloupků V makru Standardní zábradlí je k dispozici nový spoj T-plechy s plechy a šrouby. 25

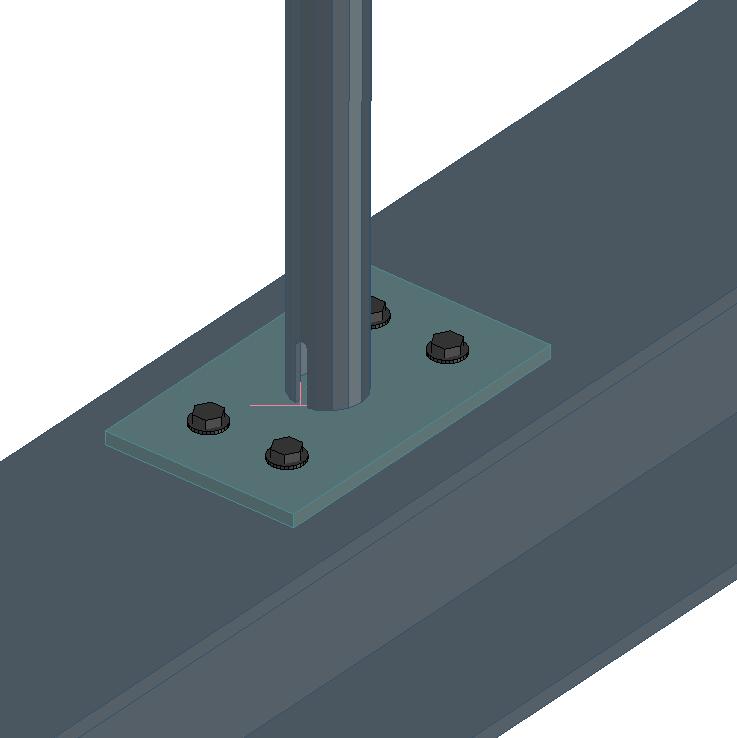

26 Možnost definovat díry pro zinkování Možnost definovat 4 nové typy děr pro galvanizaci: Prodloužená díra ve spoji sloupek k zábradlí Prodloužená díra ve spoji sloupek ke střednímu zábradlí (na mezilehlých sloupcích a krajních sloupcích) Prodloužená díra ve spoji sloupek k nosníku Díra v čelním plechu tvar díry jako průřez sloupku. 26

27

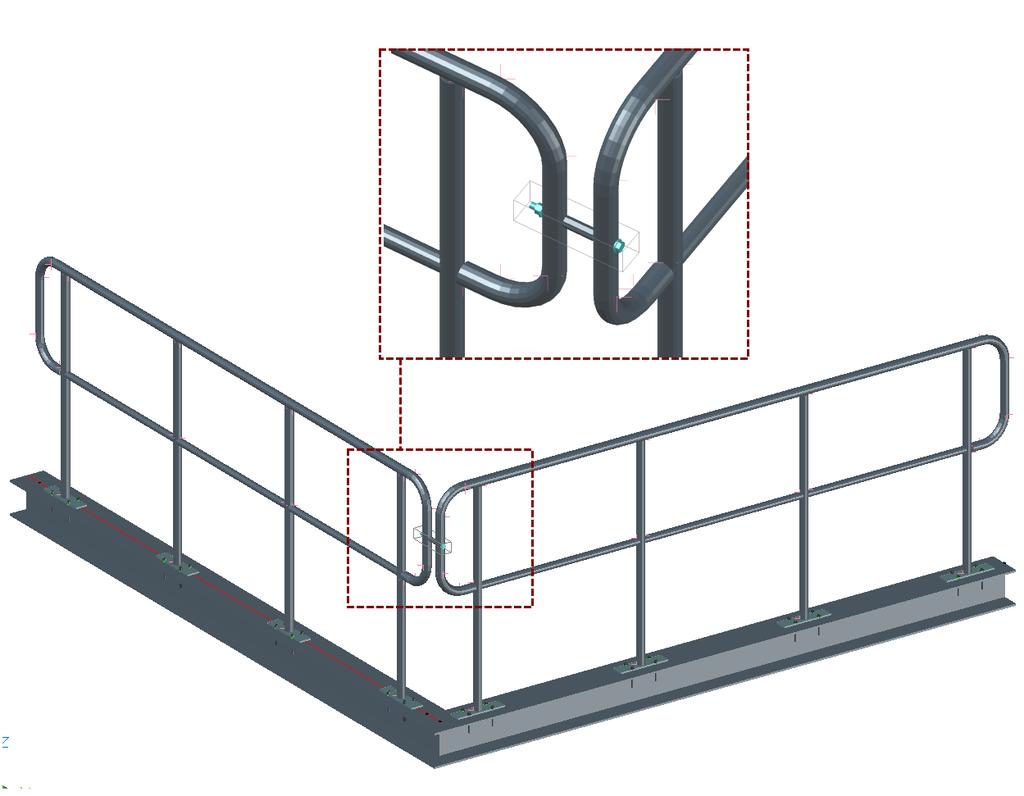

28 3. 4. Spojení mezi dvěma zábradlími Od verze 2019 tohot modulu je k dispozici nové spojení mezi dvěma samostatnými zábradlími s trubkou a šroubem. 28
