cobas 8000 modulární analyzátor Technické parametry inteligentního a výkonného řešení laboratoře

Transkript

1 cobas 8000 modulární analyzátor Technické parametry inteligentního a výkonného řešení laboratoře

2 cobas 8000 modulární analyzátor Stručný přehled cobas 8000 data manager zobrazení softwaru analyzátoru a cobas e-services na jedné obrazovce pro pohodlné sledování analyzátoru informace o návaznosti výsledků na kalibrace a použité šarže reagencií uživatelem definované plně automatické a selektivní rerun a reflex testy možnost připojení až 3 modularních analytických systémů cobas 8000 na jeden cobas 8000 data manager * technická validace výsledků v kombinaci s naprogramovanými pravidly usnadní a zrychlí proces uvolňování výsledků QC management pro všechny připojené analyzátory flexibilně integruje na jedné obrazovce lokální nastavení a pravidla pro QC (např. Levey-Jennings grafy a diagramy, Westgardova pravidla, atd.). 2 Core jednotka vstupní kapacita 300 vzorků (15 stojánků na nosiči, 5 vzorků na stojánku) průchodnost až vzorků za hodinu zvláštní STAT vstup volitelná otáčecí jednotka (pro správné natočení čárového kódu). 3 cobas ISE modul Sodík, draslík, chloridy 900 nebo 1800 testů/hodinu vlastní ISE vzorková jehla s detekcí sraženiny nezávislá procesní jednotka. 4 cobas c 701 modul stanovení klinické chemie, homogenní imunoanalýzy výkon až testů/hodinu 70 reagenčních kanálů integrita vzorku zaručena pomocí sérových indexů, detekce sraženiny a detekce hladiny bezkontaktní ultrazvukové míchání čtečka reagencií RFID 2 vzorkové jehly 4 reagenční jehly pipetovací cyklus 1,8 vteřiny. * plánované

3 cobas c 502 modul stanovení klinické chemie, homogenní imunoanalýzy, HbA1c (měření z plné krve) výkon až 600 testů/hodinu 60 reagenčních kanálů vkládání reagencií za chodu integrita vzorku zaručena pomocí sérových indexů, detekce sraženiny a detekce hladiny bezkontaktní ultrazvukové míchání. 6 cobas e 602 modul heterogenní imunoanalýza výkon až 170 testů/hodinu 25 reagenčních kanálů pipetovací špičky na jedno použití detekce sraženiny, hladiny a bublin. 7 Module Sample Buffer (MSB) kapacita pro 20 vzorkových stojánků; další kapacita 100 vzorků na modul prostor pro auto QC (5 stojánků) s kontrolovanou teplotou záložní provozní vstup vzorků pohyb stojánku mezi liniemi okamžitý přístup ke stojánku; stojánek může putovat odkudkoli kamkoli.

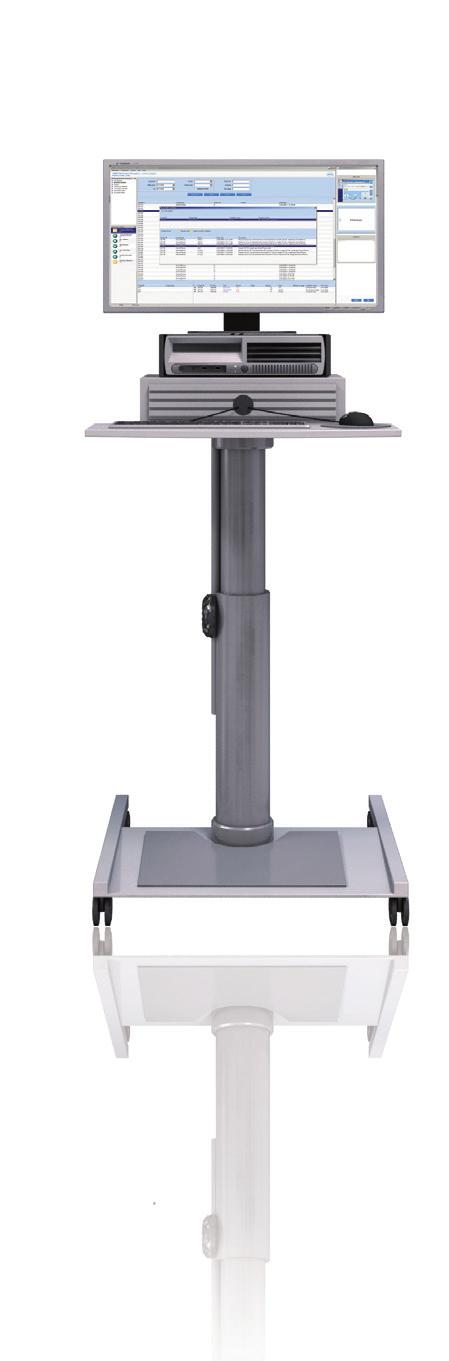

4 cobas 8000 modulární analyzátor Protože náročná práce si vyžaduje inteligentní a výkonné řešení - nejenom teď, ale i zítra. cobas 8000 Data Manager Mozek analyzátoru Celý systém je řízen cobas 8000 Data Managerem, který poskytuje veškeré informace o chodu analyzátoru. Umožňuje definovat rerun a reflex testy, QC management pro všechny připojené analyzátory, ale také například návaznosti výsledků na kalibrace a použité šarže reagencií. Technická validace výsledků v kombinaci s naprogramovanými pravidly usnadňuje a zrychluje proces uvolňování výsledků.

5 cobas 8000 modulární analyzátor Obecné technické požadavky Požadavky na vodu Deionizovaná voda bez baktérií < 10 cfu/ml Vodivost 1 μs/cm nebo menší Tlak vody kpa Teplota vody > 12 C Spotřeba vody (podle nonfigurace) c701/c702 modul: asi 40 l/hod. (včetně ISE) c502 modul: asi 40 l/hod. e602 modul: asi 30 l/hod. Požadavky na elektrický zdroj Příkon Spotřeba třífázový, AC 200/204/220/230 V 50/60 Hz Core: 1kVA ISE: 0,5 kva c701/c702 (včetně MSB): 3 kva c502 (včetně MSB): 2,5 kva e602 (včetně MSB): 2,5 kva Požadavky na okolní podmínky při práci Teplota okolí Vlhkost okolí Objem odpadu Emise hluku Další podmínky pro okolí C se změnami < ± 2 C/hod % (bez kondenzace) c701/c702 modul: asi 2,4 l/hod. konc. odpadu včetně odpadu z ISE c502 modul: asi 2,5 l/hod. konc. odpadu a max. 37,5 l/hod zředěného odpadu < 85 db do okolí bezprašné s klimatizací bez přímého slunečního světla bez patrných vibrací Podlaha odchylka od horizontální roviny max. 0,5% bezpodmínečné zohlednění hmotnosti systému Kontrolní jednotka Počítač Monitor Vstupní zařízení operační systém Windows 17 TFT barevný monitor myš, klávesnice, dotyková obrazovka Kapacita pro uchování dat Data vzorků (rutinní, STAT, QC) Data zpracování (reakce) Kalibrační data vzorků (včetně rerunů) testů testů Nosiče vzorků Nosič průměr x délka komentář mrtvý objem Primární zkumavka 16 mm x 100 mm cup ve zkum μl Primární zkumavka 16 mm x 75 mm cup ve zkum μl Primární zkumavka 13 mm x 100 mm 500 μl Primární zkumavka 13 mm x 75 mm 500 μl Hitachi standard cup 2,5 ml 100 μl Hitachi micro cup (ne pro e 602) 1,5 ml 50 μl Nestandardní zkumavka mm x mm Zkumavka s falešným dnem mm x mm definovatelné 3 typy

6 cobas Core Core jednotka slouží k vkládání nových vzorků a rovněž se do ní vracejí již zpracované vzorky. Prostřednictvím core jednotky se ovládá celý analytický systém. cobas Core jednotka Srdce analyzátoru Vzorky se do systému vkládají v 5-ti místných stojáncích. K jejich přenášení slouží nosič pro 15 stojánků. Po jeho vložení do vstupní části se stojánky bufferu se stojánky přesunou do vstupního bufferu a na místo vyprázdněného nosiče lze vložit znovu plný. Do jednoho vstupu je tedy možno vložit až 30 stojánků. Vstupy jsou dva paralelní se stejnou kapacitou. Celkem je možno vložit až 60 stojánků tedy až 300 vzorků. Kromě toho má core jednotka statimový vstup, kam je možno vkládat urgentní vzorky. Výstupní část je umístěna vedle vstupní a má stejné uspořádání i kapacitu 300 vzorků. Průchodnost Core jednotky je vzorků/hod. Celý systém je řízen cobas 8000 Data Managerem, který poskytuje veškeré informace o chodu analyzátoru. Umožňuje definovat rerun a reflex testy, QC management pro všechny připojené analyzátory, ale také například návaznosti výsledků na kalibrace a použité šarže reagencií.

7 Technická specifikace Core jednotky Přesun stojánků 200 stojánků/hod. Vstupní část pro stojánky vstup - 2 nosiče každý pro 15 stojánků (150 vzorků) buffer - prostor pro 2 x 15 stojánků (150 vzorků) Výstupní část pro stojánky výstup - 2 nosiče každý pro 15 stojánků (150 vzorků) buffer - prostor pro 2 x 15 stojánků (150 vzorků) Rerun Buffer sample buffer u každého modulu až 20 stojánků (100 vzorků) pro rerun v každém modulu Reflex testing automatický reflex je podporován systémem, požadavky na reflex buď z Data Manageru nebo LISu Stojánky Identifikace stojánků Statimové vzorky Systém interface Roche standard rack identifikace čárovým kódem umístěné do STAT červených stojánků, vložené do STAT vstupu analyzátor může být propojen s LISem přes Ethernet síť, eventuelně sériovou linkou RS 232. Propojení do LISu je realizováno Data Managerem. Čárové kódy K označení vzorků lze použít následující standardy: NW7 (codabar) Code 39 ITF Code 128 Pro prevenci chyb musí být používány čárové kódy s kontrolním součtem. Musí být použit kvalitní tisk čárového kódu.

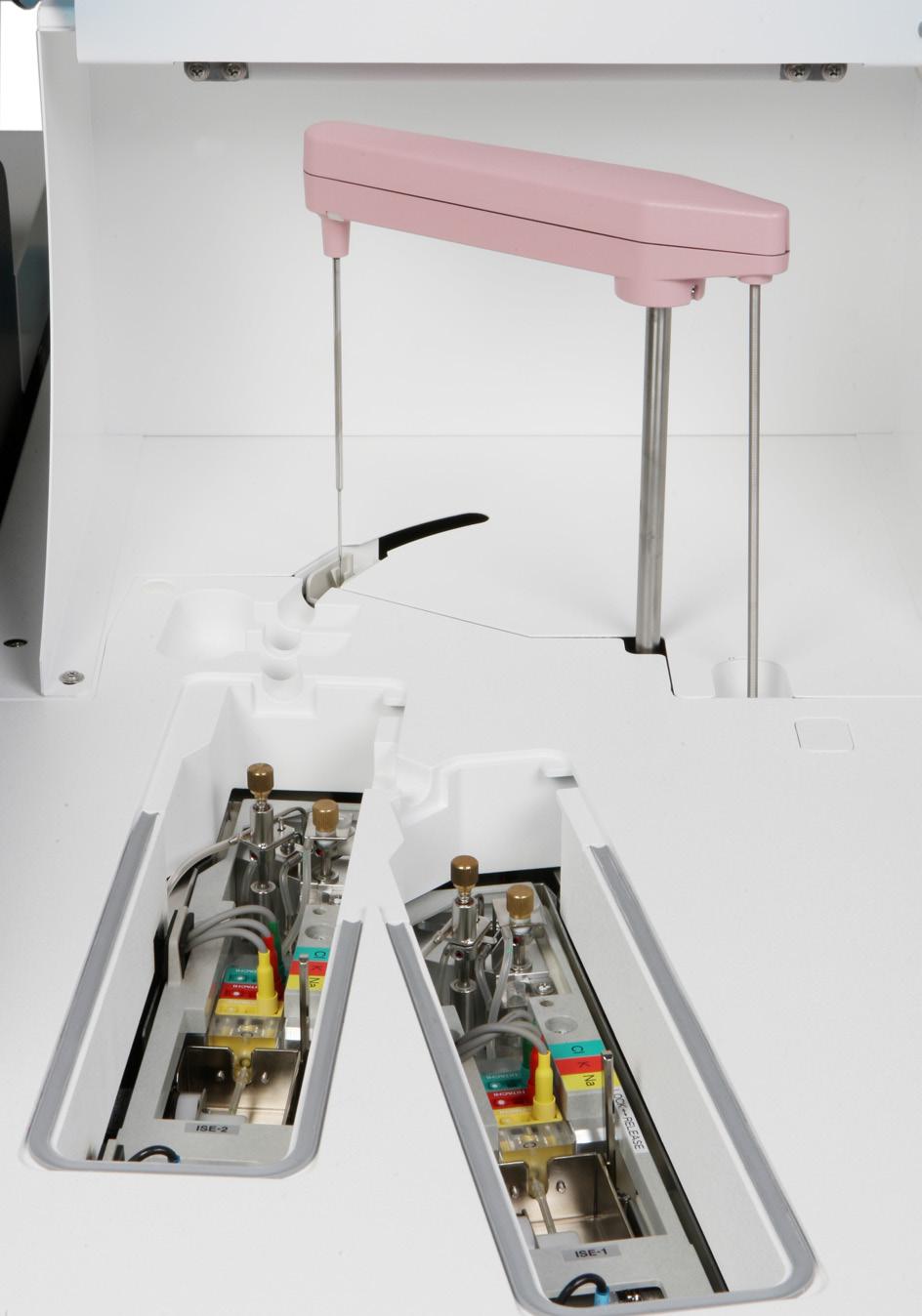

8 cobas ISE cobas ISE jednotka je zcela autonomní a je možné ji v případě požadovaného vyššího výkonu ještě zdvojit. cobas ISE jednotka Samostatná a zdvojitelná ISE jednotka má 3 indikační elektrody Na, K a Cl. ISE jednotka je umístěna v samostatném modulu mimo hlavní dráhu. Pro obsluhu ISE jednotky se využívá Modul Sample Buffer prvního analytického modulu. Výkon ISE jednotky je až 300 vzorků/hod. tj. až 900 testů/hod. V případě potřeby je možno ISE jednotku zdvojit celkový výkon ISE modulu může být 600 vzorků/hod. tedy až testů/hod.

9 Technická specifikace modulů ISE Aplikace Detekční systém Výkon Objem pipetovaného vzorku Na +, K +, Cl - v séru nebo v moči systém iontově selektivních elektrod jeden instalovaný systém 300 vzorků/hod. dva instalované systémy 600 vzorků/hod. 15 μl (normální objem vzorku) 10 μl (snížený objem vzorku pro moč) Objem pipetované reagencie Dil 450 μl/vzorek (ředění 1:31) ISE IS 500 μl/vzorek (měření v sérii) 1050 μl/vzorek (jednotlivé měření) KCl 130 μl/vzorek Měřící rozsah (sérum) Na mmol/l K + 1,5 10 mmol/l Cl mmol/l Měřící rozsah (moč) Na mmol/l K + 1,0 100 mmol/l Cl mmol/l Teplota měření Časový interval měření Detekce sraženiny Detekce hladiny Míchání 37 C ± 2 C (během měření ± 0,5 C) 2 x 6 vteřin tlakový detekční systém měření kapacitance bezdotykové ultrazvukové

10 cobas c 701 a cobas c 702 Vysoce výkonné moduly pro klinickou chemii, navržené pro velké objemy zpracovávaných vzorků. cobas c 701 a c 702 Velcí a výkonní cobas c 701 a cobas c 702 jsou fotometrické moduly s vysokým výkonem. Díky zdvojení pipetování vzorku i reagencií je možno dosáhnout výkonu až testů/hod. Reagencie se vkládají do modulu v kazetách c-pack large, identifikovaných čipem. Jeden modul má temperovaný prostor pro 70 kazet. Oba vzorkové pipetory mají detekci hladiny, detekci sraženiny a nárazový detektor. Oba mají svoje mycí stanice pro oplach jehly zvenku i zevnitř a v případě potřeby je možno použít i dva mycí roztoky, umístěné v dosahu obou jehel. Čtyři reagenční pipetory mají detekci hladiny a nárazový detektor. Každá jehla má svoji mycí stanici. Kyvety pro střednědobé použití jsou umístěny ve vodní lázni s teplotou 37 C. Minimální objem reakční směsi pro měření je 100 μl. Míchání reakční směsi zajišťují ultrazvuková míchadla, což odstraňuje možnost kontaminace míchadly a zároveň snižuje spotřebu vody. Pro měření se používá fotometr s diodovým polem s 12 vlnovými délkami. Je možno používat mono nebo bichromatické měření. Modul c 702 má stejný výkon a ostatní vlastnosti jako modul c 701. Proti modulu c 701, do kterého je nutno vkládat odzátkované kazety manuálně, modul c 702 má podavač pro 10 kazet, které v případě potřeby sám odzátkuje a vloží do reagenčního prostoru.

11 Technická specifikace modulů c 701 a c 702 Aplikace 200 fotometrických aplikací 3 sérové indexy Počet reagenčních kazet až 70 Výkon testů/hod. Reakční objem μl Reakční teplota 37 ± 0,1 C cirkulující vodní lázně Reakční kruh 406 kyvet Reakční kyvety 14 segmentů po 29 kyvetách (kyvety se střednědobou životností) Reakční čas 3 10 minut, v 1-minutových krocích Pipetovací cyklus 1,8 vteřiny Míchání bezkontaktní ultrazvukové míchání Pipetovací sytém vzorku Typy vzorku Objem pipetovaného vzorku Detekce sraženiny Detekce hladiny sérum/plasma, moč, CSF, supernatant a další 1,5 35 μl, v krocích po 0,1 μl tlakový senzor měření kapacitance Reagenční systém Identifikace reagencií automatická identifikace Pipetovaný objem reagencie μl, po 1 μl krocích (5-19 μl: + 20 μl vody) Čas pipetování reagencií 3 časy možné (R1: 3,6 s; R2: 113,4 s; R3: 307,8 s) Uložení reagencií chlazený prostor pro 70 kazet Konfigurace reagencií možné 3 různé uspořádání až s 2 lahvičkami na 1 kazetu c-pack large Chlazení reagencií 5-15 C Kontrola zbytku reagencie registrace reagencií pomocí LLD, automatické odpočítávání reagencií při každém pipetování Měřící fotometrický systém Zdroj světla Fotometr Vlnové délky Optická tloušťka Měřící rozsah fotometru Linearita Nabídka optického měření halogenová lampa, 12 V / 50 W spektrofotometr s více vlnovými délkami 12 vlnových délek:340, 376, 415, 450, 480, 505, 546, 570, 600, 660, 700, 800 nm 5,6 mm 0,0000 3,3000 absorbance do 2,5 absorbance monochromatické a bichromatické

12 cobas c 502 Středně výkonný modul pro klinickou chemii pro maximální spektrum méně frekventovaných testů cobas c 502 Malý ale šikovný Modul c 502 je upravený modul ze systému cobas Má výkon 600 testů/hod. Reagenční prostor má kapacitu pro 60 kazet c-pack. Kazety si modul sám propichuje při vkládání. Malý otvor zaručuje dlouhou stabilitu na palubě. Smyslem používání tohoto modulu je zajištění provozu málo frekventovaných metod, protože dlouhá stabilita na palubě s menší kapacitou kazet zaručují spotřebování reagencií před jejich exspirací. Vzorková jehla má detekci hladiny, detekci sraženiny, nárazový detektor, mycí stanici, sušící stanici (při zpracování plné krve) a možnost mytí ve dvou mycích roztocích. Kyvety pro střednědobé použití jsou umístěny ve vodní lázni s teplotou 37 C. Minimální objem reakční směsi pro měření je 100 μl. Míchání reakční směsi zajišťují ultrazvuková míchadla, což odstraňuje možnost kontaminace míchadly a zároveň snižuje spotřebu vody. Pro měření se používá fotometr s diodovým polem s 12 vlnovými délkami. Je možno používat mono nebo bichromatické měření.

13 Technická specifikace modulu c 502 Aplikace 200 fotometrických aplikací 3 sérové indexy Počet reagenčních kazet až 60 Výkon 600 testů/hod. Reakční objem μl Reakční teplota 37 ± 0,1 C cirkulující vodní lázně Reakční kruh 160 kyvet Reakční kyvety 8 segmentů po 20 kyvetách (kyvety se střednědobou životností) Reakční čas 3 10 minut, v 1-minutových krocích Pipetovací cyklus 6 vteřin Míchání bezkontaktní ultrazvukové míchání Pipetovací sytém vzorku Typy vzorku Objem pipetovaného vzorku Detekce sraženiny Detekce hladiny sérum/plasma, moč, CSF, supernatant, plná krev a další 1,5 35 μl, v krocích po 0,1 μl tlakový senzor měření kapacitance Reagenční systém Identifikace reagencií automatická identifikace Pipetovaný objem reagencie μl, po 1 μl krocích Čas pipetování reagencií 3 časy možné (R1: 3,6 s; R2: 113,4 s; R3: 307,8 s) Uložení reagencií chlazený prostor pro 60 kazet Konfigurace reagencií možné 3 různé uspořádání až s 3 lahvičkami na 1 kazetu c-pack Chlazení reagencií 5-12 C Kontrola zbytku reagencie automatické odpočítávání reagencií při každém pipetování Měřící fotometrický systém Zdroj světla Fotometr Vlnové délky Optická tloušťka Měřící rozsah fotometru Linearita Nabídka optického měření halogenová lampa, 12 V / 50 W spektrofotometr s více vlnovými délkami 12 vlnových délek:340, 376, 415, 450, 480, 505, 546, 570, 600, 660, 700, 800 nm 5,6 mm 0,0000 3,3000 absorbance do 2,5 absorbance monochromatické a bichromatické

14 cobas e 602 Modul pro heterogenní imunoanalýzu e 602 používá dosud nepřekonanou technologii elektrochemiluminiscence. Díky tomu dosahují metody Elecsys vysoké sensitivity, širokého měřicího rozsahu, nadstandartní reprodukovatelnosti a krátké doby měření. cobas e 602 Spolehlivé dvojče Modul má dvě měřící komory, takže při stejném taktu, který má cobas e 411 (Elecsys 2010) má až dvojnásobný výkon, tedy 170 testů/hod. Pro jeden test je možno použít buďto jednu nebo obě měřící komory podle frekvence požadavků na příslušný test, čímž je možno snížit náklady na kalibrace a QC. Další důležitou předností tohoto zdvojení cel je možnost okamžité zálohy. Modul e 602 používá stejné soupravy jako menší systémy. V nabídce je více než 80 parametrů z oblasti parametrů štítné žlázy, fertilitních hormonů, tumormarkerů, kardiálních markerů, osteomarkerů, infekčních chorob a dalších. Reagenční kruh má 25 pozic. Prakticky je tedy možno provádět různých metod současně. Pro pipetování vzorků se používá jednorázová špička, aby nedocházelo ke kontaminaci materiálu předchozím vzorkem. Špička je vybavena detekcí sraženiny, pěny a hladinovým senzorem. Modul e 602 dále disponuje tzv. předmycí stanici (PreWash), ve které se izolují paramagnetické částice s navázanými imunokomlexy, odstraní se reakční směs a částice se před měřením znovu resuspendují. Tím se potlačí případný matrix efekt. Další značnou výhodou je kontinuální práce se spotřebním materiálem a také s reagenčními soupravami pomocí speciální SW funkce. SW nabízí řadu zajímavých vlastností, jako možnost maskování jedné měřící cely, celého testu nebo jen měření pacientských vzorků u vybrané metody, přičemž nemaskované části pokračují v provozu bez omezení. Ve vícemodulovém uspořádání se projeví výhoda maskování modulu/ů. Pro operátora je také velice pohodlné spuštění více automatických údržbových kroků najednou pomocí tzv. Pipe.

15 Technická specifikace modulu e 602 Aplikace více než 80 aplikací heterogenní imunoanalýzy Počet reagenčních souprav až 25 Výkon až 170 testů/hod. Reakční objem přibližně 200 μl Reakční teplota 37 ± 0,3 C Inkubátor 54 pozic Reakční čas 2 x 4,5 min., 2 x 9 min., příp. 3 x 9 min., detekční krok 42 s Pipetovací cyklus 21 s pro modul, 42 s pro celu Míchání tip mixing (míchání pomocí špičky), neinvazivní míchání ve vortex stanici Pipetovací sytém vzorku Typy vzorku sérum/plasma, moč, sliny Objem pipetovaného vzorku μl Detekce sraženiny tlakový senzor Detekce hladiny měření kapacitance Jednorázové reakční nádobky (AssayCups) spolu s jednorázovými špičkami (AssayTip) po 84 ks v jednom nosiči tzv. Combirack, max. po ks v jednom modulu Reagenční systém Identifikace reagencií automatická identifikace načtením čárových kódů Pipetovaný objem reagencie μl/test v závislosti na metodě Pipetovaný objem mikročástic μl/test v závislosti na metodě Uložení reagencií temperovaný reagenční kruh vybavený systémem automatického otvírání a zavírání souprav Konfigurace reagencií 100 a/nebo 200 testů v soupravě Temperace reagencií 20 ± 3 C Měřící systém elektrochemiluminiscence (ECL) Měřící metoda Měřící cely Kalibrační mód Protokoly testů Teplota v měřící cele integrální měření ECL signálu 2 individuálně kalibrované dvoubodová kalibrace v duplexu 26 různých 28 ± 0,3 C

16 COBAS, COBAS C, COBAS E, LIFE NEEDS ANSWERS and INTELLIGENT LABPOWER are trademarks of Roche Roche Roche s.r.o. Diagnostics Division Karlovo náměstí Praha 2
