EVROPSKÝ PROJEKT INTERFLEX

Transkript

1 EVROPSKÝ PROJEKT INTERFLEX EDSTAVENÍ PROJEKTU INTERFLEX EDSTAVENÍ CZ DEMONSTRA NÍHO PROJEKTU (DEMO2)

2 INTERFLEX Use cases EZ Distribuce: Zvýšení p ipojitelnosti FVE na hladin nn díky chytrým st ída m Zvýšení p ipojitelnosti decentrálních zdroj na hladin vn díky U/Q regulaci Chytré dobíjecí stanice pro elektromobily Chytrá akumulace na stran zákazníka Use cases EZ Distribuce pokrývají aktuální hlavní výzvy DSO (zvýšení možnosti ipojování decentrálních zdroj, rozvoj elektromobility a akumulace el. energie na stran zákazník ) 1

3 INTERFLEX 2

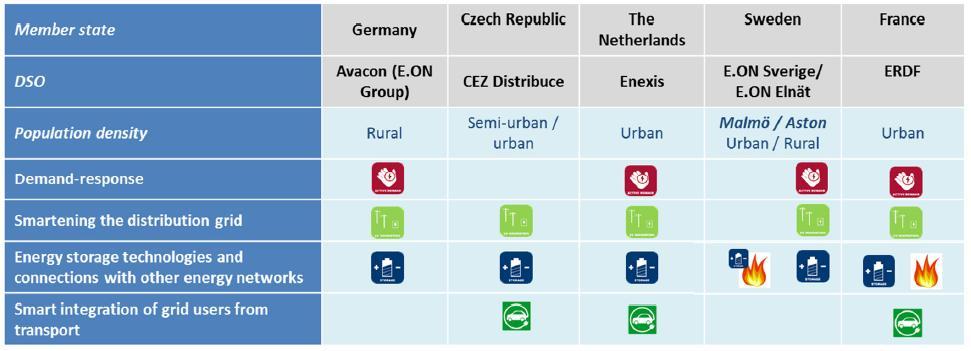

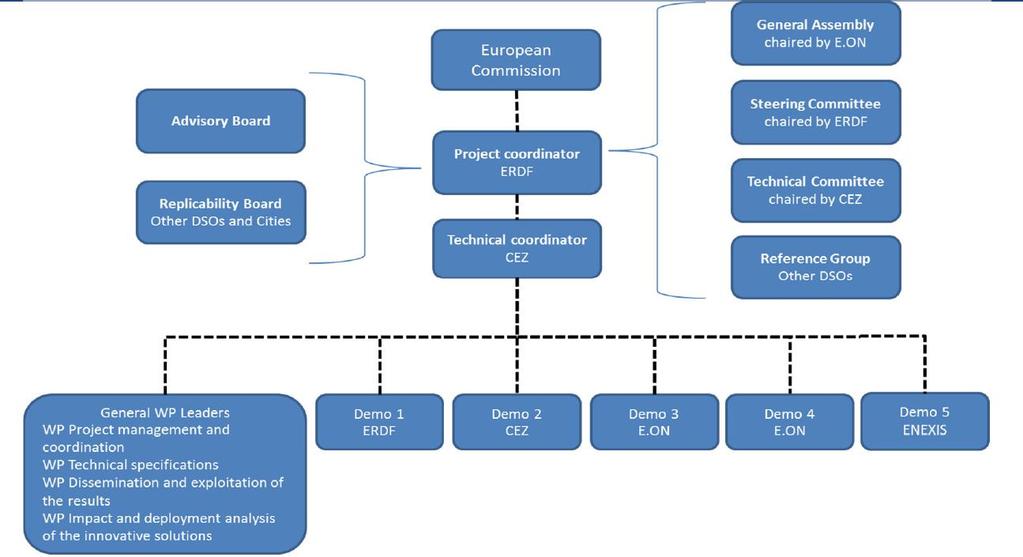

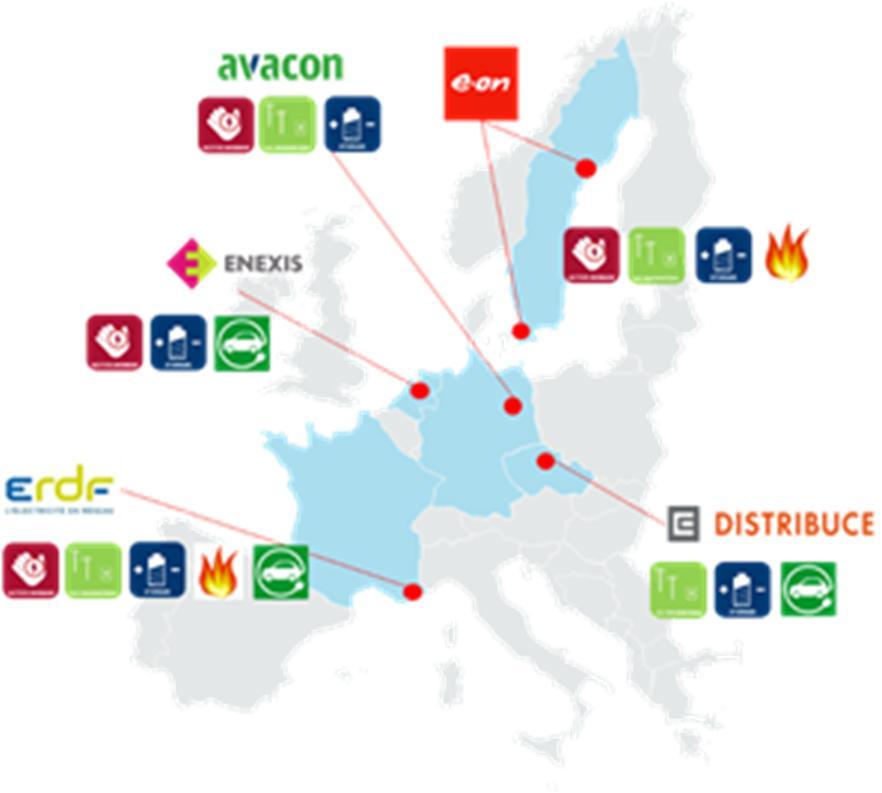

4 INTERFLEX Každý z demonstra ních projekt je zam ený na testování odlišných aplikací/ funkcí Demonstra ní projekty jsou vedeny jednotlivými evropskými DSO 3

5 INTERFLEX: PARTNE I EZ DISTRIBUCE 4

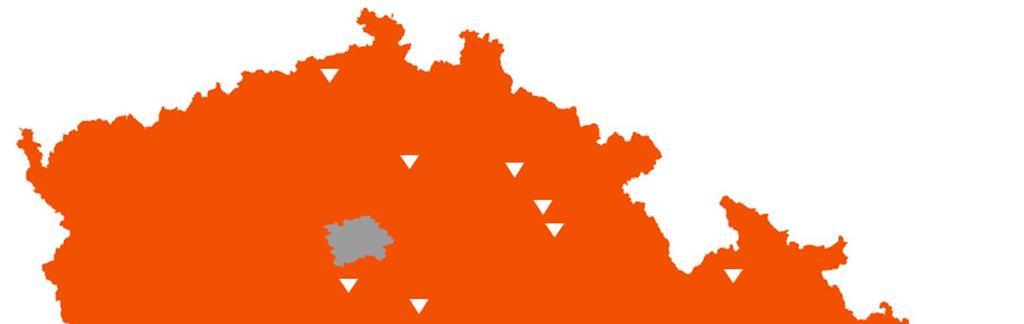

6 INTERFLEX: OBLASTI DEMO2 OBLASTI REALIZACE Demonstrace koncept není koncentrována pouze do jedné lokality Cílem projektu Interflex je mimo jiné i prokázat interoperabilitu a replikovatelnost navržených ešení 5

7 INTERFLEX: CÍLE DEMO2 Úkoly: Projekt je zam ený na testování funkcí, které zatím nejsou standardem v rámci DSO Hlavním úkolem je zvýšit možnost p ipojování decentrálních zdroj a lepší integrace dobíjecích stanic pro elektromobily do DS Hlavní cíle: Integrace FVE s chytrými st ída i: funkce Q(U) a P(U) U/Q regulace zdroj na hladin vn (FVE, VTE, BPS) Vývoj a nasazení chytrých dobíjecích stanic pro elektromobily Integrace FVE ve spojení s akumulací (baterie) Ostatní cíle: Prokázat interoperabilitu navržených ešení Návrhy business model Analýza náklad a p ínos Zapojení místních autorit 6

8 INTERFLEX: DEMO ípravná a plánovací fáze Realiza ní fáze Ukon ení, vyhodnocení projektu Demo 2 deliverables: D6.1 Design of solutions - 12/2017 D6.2 Implementations of solution - 12/2018 D6.3 Demonstration activities results - 12/2019 Návrh technického ešení testy interoperability v laborato i implementace testování vyhodnocení 7

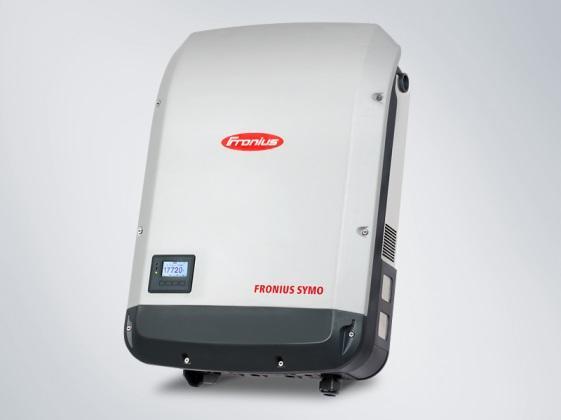

9 INTERFLEX: DEMO2 (USE CASE 1) Zvýšení p ipojitelnosti FVE na hladin nn díky chytrým st ída m Chytré st ída e vybavené funkcemi Q(U) a P(U) umožní zvýšení p ipojitelnosti FVE Funkce Q(U) a P(U) pracují automaticky bez nutnosti komunikace se systémy DSO V rámci projektu Interflex budou funkce testovány v 2 oblastech s r znou topologií sít Kv li testování vlivu funkcí na nap tí v DS budou v oblastech nasazeny i OLTC trafa (zajistí možnost regulovat nap tí v síti nn pro pot eby testování) EZ Distribuce na základ výsledk testování navrhne úpravu výpo tu p ipojitelnosti decentrálních zdroj na hladin nn (za podmínky, že budou všechny nové zdroje vybaveny funkcemi Q(U) a P(U)) 8

10 INTERFLEX: DEMO2 (USE CASE 1) Funkce definovaná v norm EN 50438:2013 a CENELEC TS 50549:1 Q(U) Q/Qmax ebuzený podbuzený 9

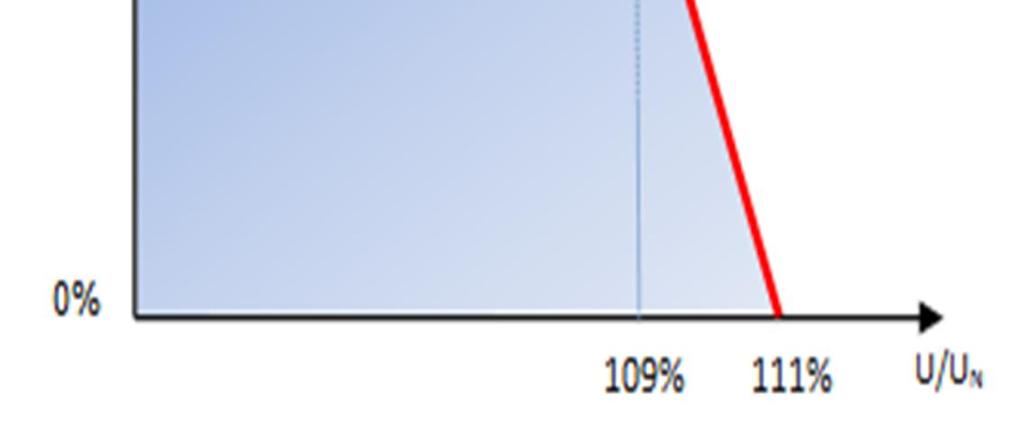

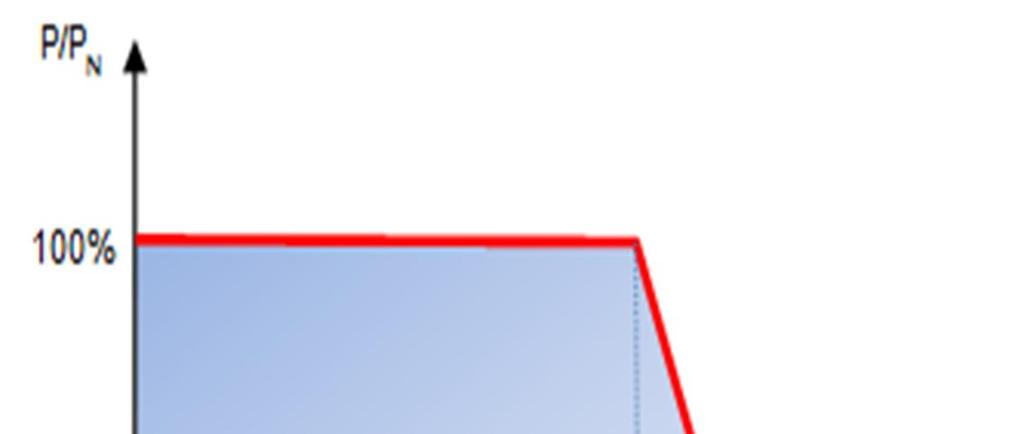

11 INTERFLEX: DEMO2 (USE CASE 1) Funkce definovaná v norm EN 50438:2013 a CENELEC TS 50549:1 P(U) 10

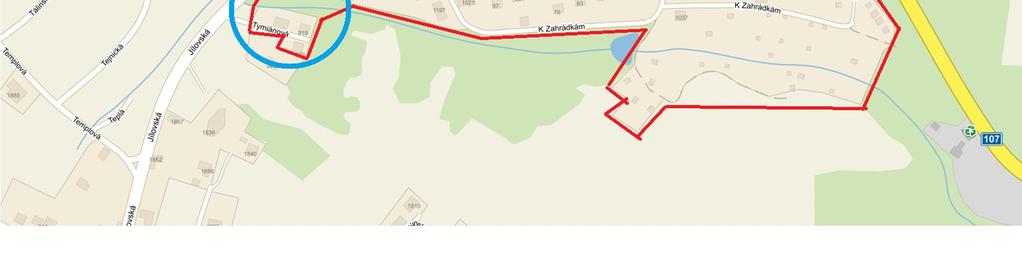

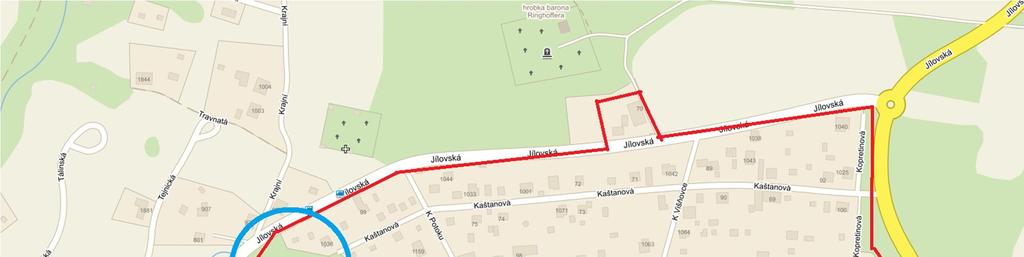

12 INTERFLEX: DEMO2 (USE CASE 1) Lokalita T ptín (Kamenice, okres Praha východ) 11

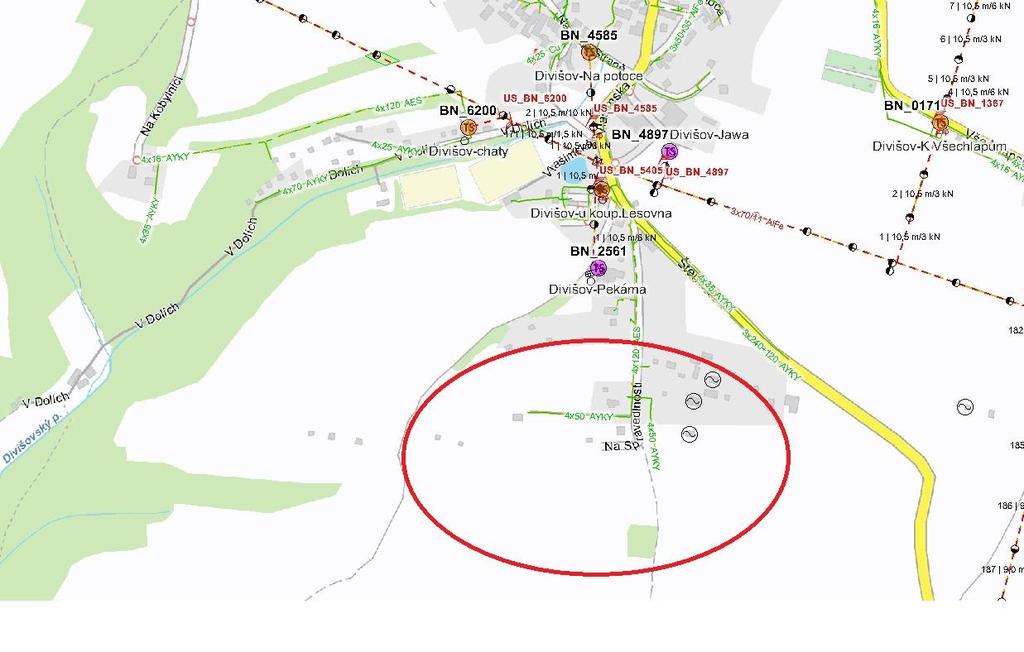

13 INTERFLEX: DEMO2 (USE CASE 1) Lokalita Divišov (okres Benešov) 12

14 INTERFLEX: DEMO2 (USE CASE 2) Zvýšení p ipojitelnosti decentrálních zdroj na hladin vn díky U/Q regulaci Stávající decentrální zdroje (FVE 1,1MW, VTE 4,6MW, Bioplyn 1,25MW) p ipojené do hladiny vn budou vylepšeny o U/Q regulaci proto, aby se zajistily menší nap ové zm ny v DS vyvolané provozem zdroj Decentrální zdroje s U/Q regulací budou p ijímat z D S požadované hodnoty nap tí na které budou díky cílené dodávce/odb ru jalového výkonu regulovat EZ Distribuce na základ výsledk testování navrhne úpravu výpo tu p ipojitelnosti decentrálních zdroj na hladin vn (za podmínky, že budou všechny nové zdroje vybaveny U/Q regulací) 13

15 INTERFLEX: DEMO2 (USE CASE 2) íklad U/Q regulace na KGJ p ipojené do hladiny vn 36,425 36,25 36,075 35,9 35,725 35,55 35,375 0,6 0,4 0,2 0-0,2-0,4-0,6 Zadaná hodnota nap tí [kv] Uregulované [kv] ená hodnota nap tí [kv] Um ené [kv] Q Jalový [MVAr] výkon[mvar] Decentrální zdroje budou poskytovat Q v rozsahu cos phi 0,95ind. 1 0,95cap. Decentrální zdroje vhodné pro testování byly již vybrány v rámci p ípravy projektu 14

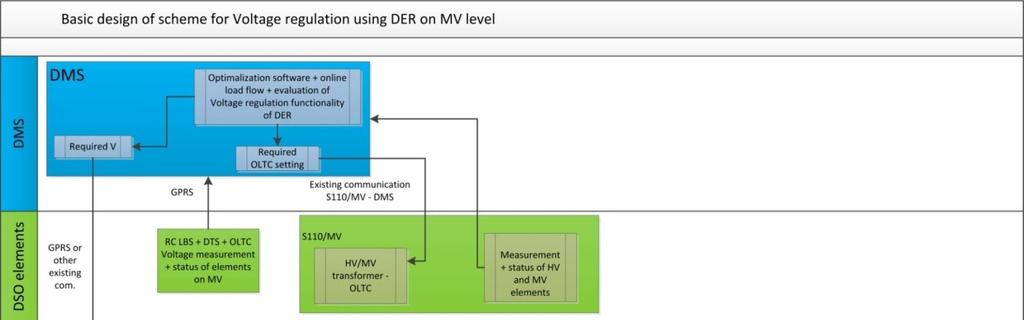

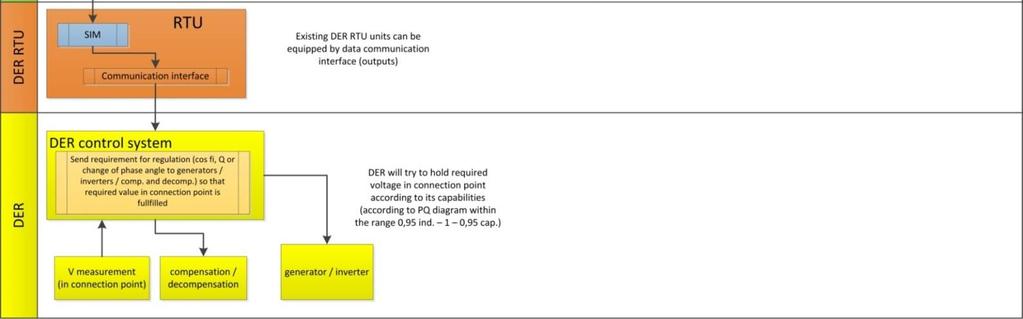

16 INTERFLEX: DEMO2 (USE CASE 2) U/Q regulace pro decentrální zdroje p ipojené do hladiny vn 15

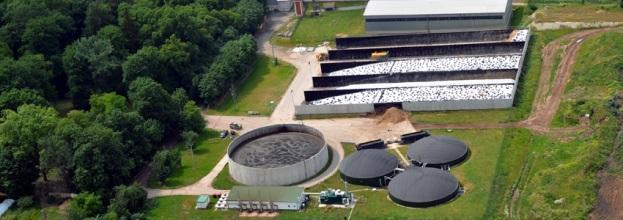

17 INTERFLEX: DEMO2 (USE CASE 2) BPS D tenice 1,25 MW 16

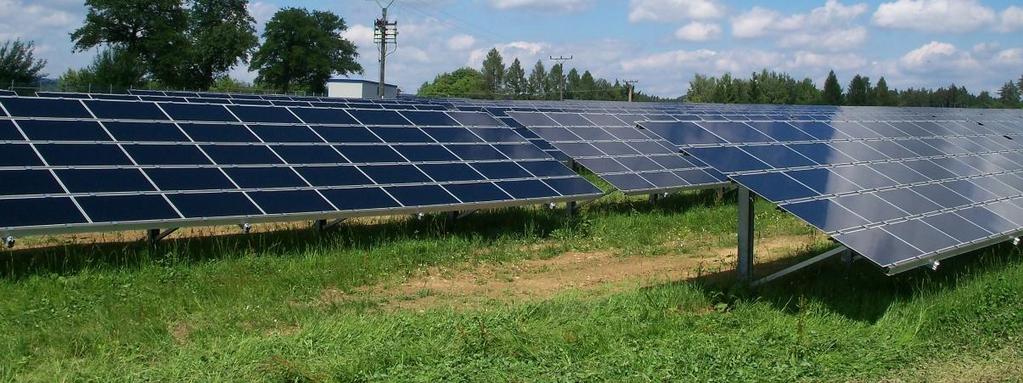

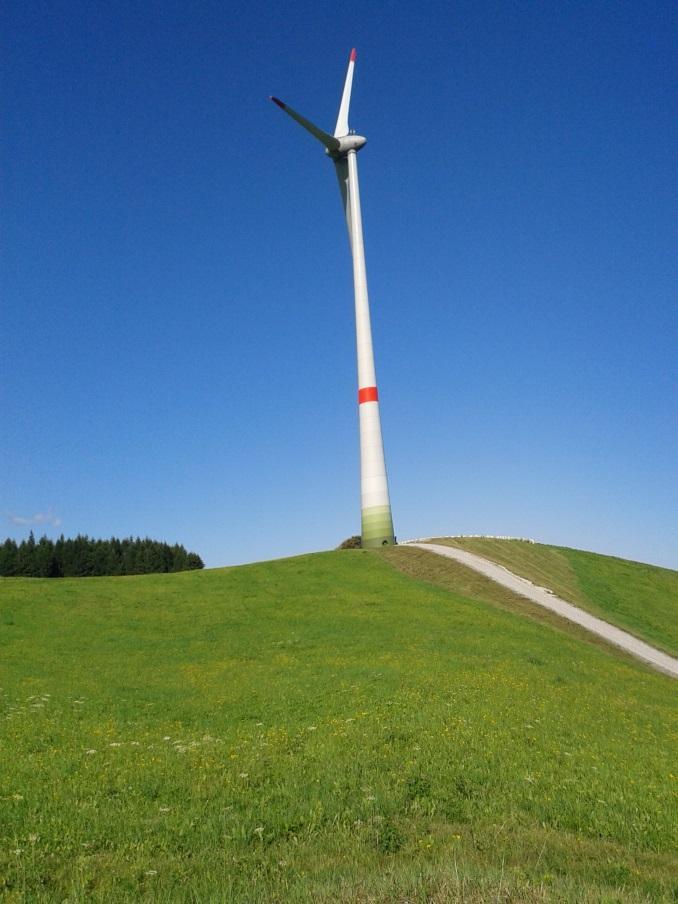

18 INTERFLEX: DEMO2 (USE CASE 2) VTE Kop ivná 4,6 MW FVE Žamberk - 1,1 MW 17

19 INTERFLEX: DEMO2 (USE CASE 3) Chytré dobíjecí stanice pro elektromobily Dobíjecí stanice pro elektromobily budou vybaveny nadstandardními funkcemi pro zajišt ní regulace v p ípad mezních stav v DS Dobíjecí výkon bude autonomn limitovaný na 50% v p ípad podp tí, podfrekvence nebo v p ípad signálu obdrženého od EZ Distribuce (p es HDO) V pr hu dobíjení bude m ena i kvalita elektrické energie (nap. v tšina stávajících EV je vybavena i interními AC dobíje kami s výkonem nad 3,7kW riziko nap ové nesymetrie). Na základ výsledk projekt se o ekává iniciování úpravy normy EN

20 INTERFLEX: DEMO2 (USE CASE 3) íklad jednofázového AC dobíjení a DC dobíjení (napájeného t ífázov na AC stran ) as 19

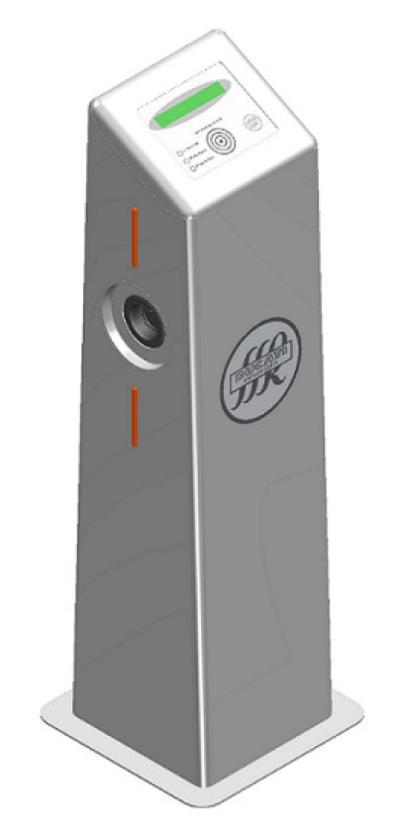

21 INTERFLEX: DEMO2 (USE CASE 3) Chytré dobíjecí stanice budou dodány partnery projektu 20

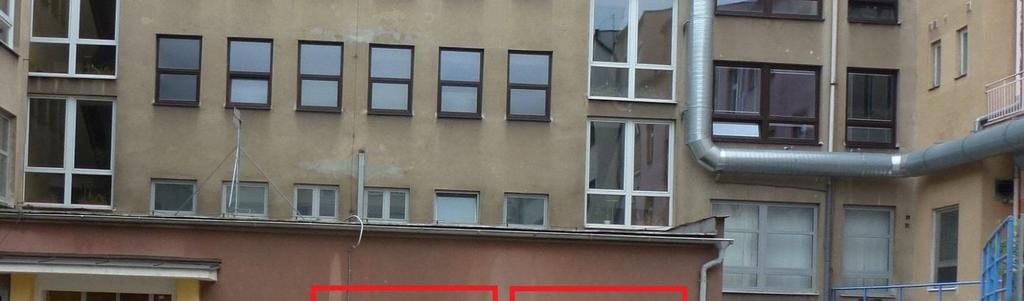

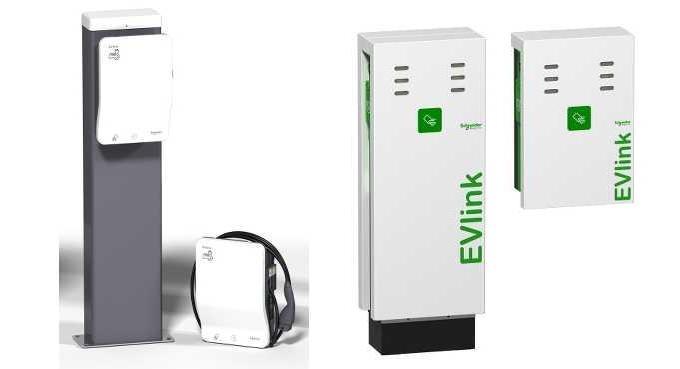

22 INTERFLEX: DEMO2 (USE CASE 3) Hradec Králové - dobíjecí stanice (2xSchneider Electric) 21

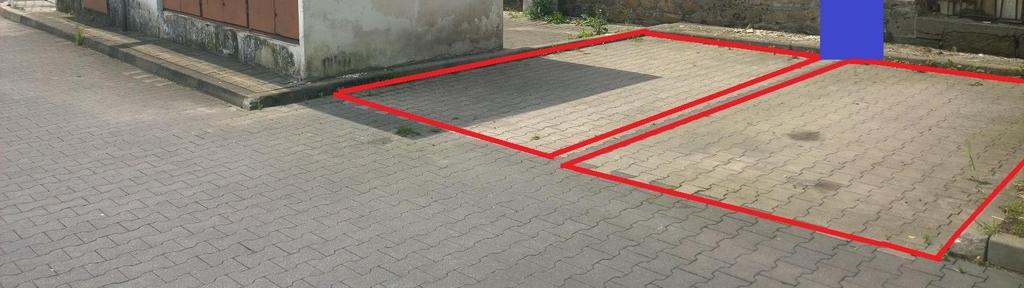

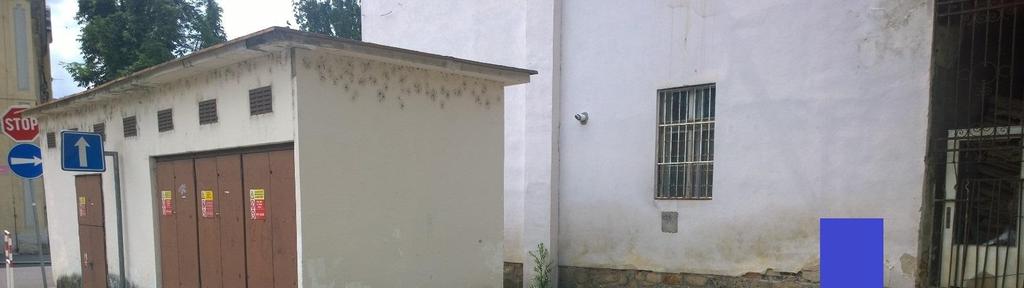

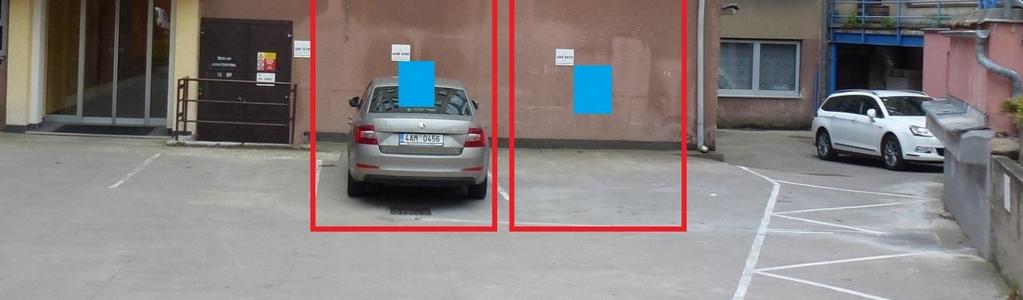

23 INTERFLEX: DEMO2 (USE CASE 3) ín - dobíjecí stanice (1xSiemens vybavená 2xkonektorem Mennekes) 22

24 INTERFLEX: DEMO2 (USE CASE 4) Chytrá akumulace na stran zákazníka Chytré hybridní st ída e + akumulace el. energie v bateriích na stran zákazníka umožní zvýšení p ipojitelnosti decentrálních zdroj Baterie budou automaticky dodávat výkon do DS v p ípad podfrekvence, podp tí nebo na pokyn EZ Distribuce (p es HDO) Bude testováno omezení dodávaného výkonu systému s hybridními st ída i a bateriemi (omezení maximálního p etoku na 50% sou tov ) jako nástroj pro zvýšení p ipojitelnosti Kv li testování vlivu funkcí na nap tí v DS bude v oblasti nasazeno i OLTC trafo (zajistí možnost regulovat nap tí v síti nn pro pot eby testování) ešení bude testováno v jedné oblasti nn 23

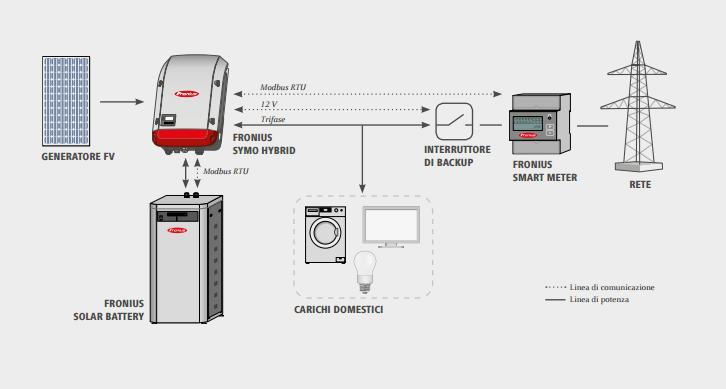

25 INTERFLEX: DEMO2 (USE CASE 4) Chytrá akumulace p íklad systému s omezením p etoku výkonu do DS 24

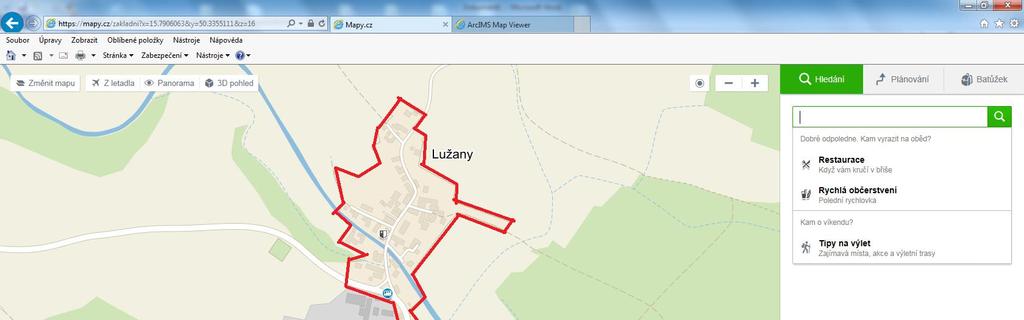

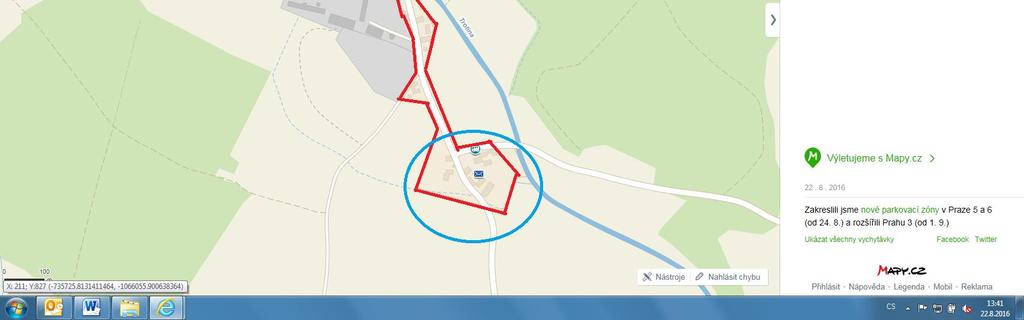

26 INTERFLEX: DEMO2 (USE CASE 4) Lokalita Lužany (Ra ice nad Trotinou, okres Hradec Králové) 25

27 ZÁV R PREZENTACE kuji za pozornost 26
