Určeno studentům středního vzdělávání s maturitní zkouškou, druhý ročník, rozdělení stejnosměrných strojů a jejich vlastnosti

Transkript

1 Určeno studentům středního vzdělávání s maturitní zkouškou, druhý ročník, rozdělení stejnosměrných strojů a jejich vlastnosti Pracovní list - příklad vytvořil: Ing. Lubomír Kořínek Období vytvoření VM: říjen 2013 Klíčová slova: stejnosměrný stroj, generátor, motor, cizí buzení, derivační, sériový, smíšený Materiál je určen k procvičení probíraného učiva pod vedením učitele

2 Rozdělení stejnosměrných strojů Podle toho, jakým způsobem se napájí budící vinutí hlavních pólů stejnosměrného stroje, bez ohledu na to, zda pracují jako generátory nebo motory, rozdělujeme stejnosměrné stroje na: a) Stroje s cizím buzením budící vinutí hlavních pólů je napájené z cizího stejnosměrného stroje, např. z akumulátorové baterie, usměrňovače, nebo místo hlavních pólů má stroj permanentní magnety: b) Stroje s paralelním buzením (derivační) budící vinutí hlavních pólů je zapojeno paralelně ke kotvě, ze které je také napájené:

3 c) Stroje se sériovým buzením budící vinutí hlavních pólů je zapojeno do série s kotvou: d) Stroje se smíšeným buzením (kompaundní) má vinutí hlavních pólů zapojeno jak paralelně, tak i sériově: Podle druhu buzení má každý stroj své charakteristické vlastnosti, které se posuzují podle daných charakteristik stroje. U generátorů je to charakteristika vnější zatěžovací, která vyjadřuje závislost svorkového napětí generátoru na zatěžovacím proudu při stálém buzení a stálých otáčkách. U motorů to jsou mechanické charakteristiky, které vyjadřují závislost otáček na zatížení.

4 a) Generátor s cizím buzením: Vlastnosti stejnosměrných generátorů V zobrazené zatěžovací charakteristice je patrné, že svorkové napětí klesá jen málo se zatížením, jedná se o tvrdý zdroj napětí, tzn., že zkrat je nebezpečný. Polaritu lze měnit přepólováním polarity buzení nebo změnou směru otáčení generátoru. Použití generátoru je výhodné tam, kde je zapotřebí plynule a v širokém rozsahu řídit stejnosměrné napětí. b) Generátor s derivačním buzením:

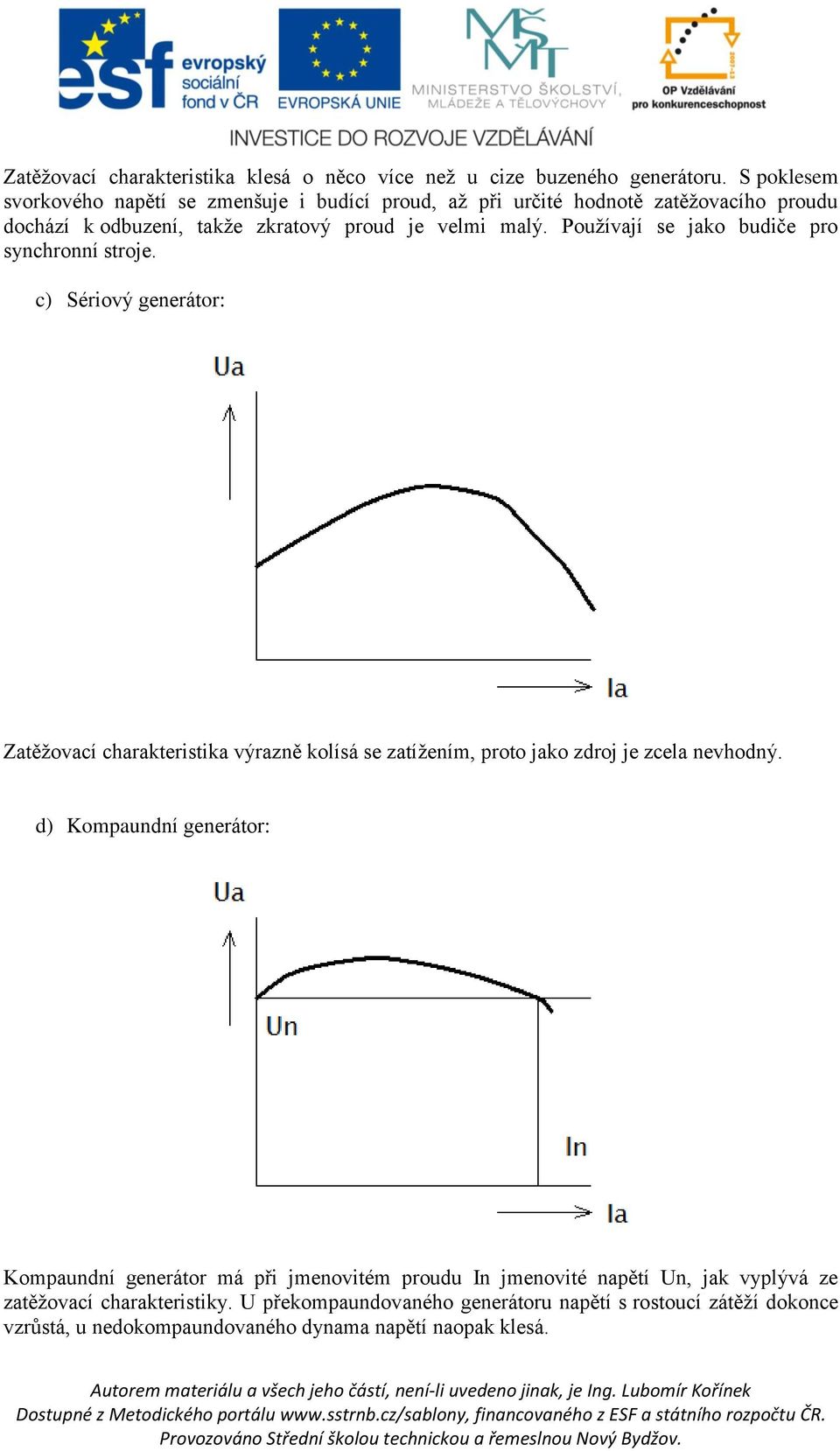

5 Zatěžovací charakteristika klesá o něco více než u cize buzeného generátoru. S poklesem svorkového napětí se zmenšuje i budící proud, až při určité hodnotě zatěžovacího proudu dochází k odbuzení, takže zkratový proud je velmi malý. Používají se jako budiče pro synchronní stroje. c) Sériový generátor: Zatěžovací charakteristika výrazně kolísá se zatížením, proto jako zdroj je zcela nevhodný. d) Kompaundní generátor: Kompaundní generátor má při jmenovitém proudu In jmenovité napětí Un, jak vyplývá ze zatěžovací charakteristiky. U překompaundovaného generátoru napětí s rostoucí zátěží dokonce vzrůstá, u nedokompaundovaného dynama napětí naopak klesá.

6 a) Cize buzený motor a motor derivační: Vlastnosti stejnosměrných motorů Oba typy motorů mají stejné vlastnosti, z mechanické charakteristiky je patrné, že otáčky se zatížením mírně klesají. Tyto motory se používají tam, kde se vyžadují stálé otáčky nezávislé na zatížení. Jedná se o textilní, papírenské a některé speciální obráběcí stroje. b) Sériový motor: Mechanická charakteristika je měkká hyperbolická, při odlehčení vzrůstají otáčky na nebezpečně vysoké hodnoty, což by způsobilo mechanické poškození stroje, proto nesmí běžet naprázdno a s poháněným zařízením musí být spojen tak, aby nemohlo dojít k přerušení spojení (pevná spojka, ozubený převod.
