LETECKÁ TERMOGRAFIE - NÁSTROJ TECHNICKÉ DIAGNOSTIKY, DOHLEDU, ZÁCHRANY OSOB

Transkript

1 LETECKÁ TERMOGRAFIE - NÁSTROJ TECHNICKÉ DIAGNOSTIKY, DOHLEDU, ZÁCHRANY OSOB JAN SOVA Snímek 1 z 19

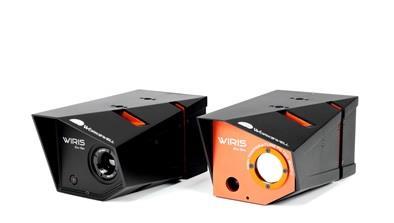

2 KEY ADVANTAGES OF WIRIS 2 ND GEN. Technical specification Resolution 640 x 512px or 336 x 256px Sensitivity up to 30mK (0.03 C) Temperature range up to C Lightweight grams only Fully radiometric thermal camera (images and videos) Visible camera integrated Compatible with the third party software as Pix4D and Agisoft Snímek 2 z 19

3 WIRIS LWIR SYSTÉM PRO DRONY LWIR systém Vhodný pro mapování velkých ploch (až desítky hektarů) Stanovení chování povrchu na velkých plochách Snímek 3 z 19

4 MOŽNOSTI PLÁNOVÁNÍ LETU DJI GroundStation možnost plně programovatelného letu pod dohledem operátora. Lze nastavit výšku letu, traektorii, kde a kdy má být uložen snímek, případně zaznamenáno video. Snímek 4 z 19

5 FOTOVOLTAICKÉ ELEKTRÁRNY Snímek 5 z 19

6 FOTOVOLTAICKÉ ELEKTRÁRNY Detekce vadných panelů vyhledání hot spotů, tj. horkých bodů signalizujících závadu na panelu. Body s rozdílem teploty až 50 C oproti panelům dobrým. Hlavní výhody použití termokamery: Snadná a rychlá vizualiace problému Bezdotykové měření jedním zařízením Trvalý záznam výsledku měření v radiometrických snímcích Snímek 6 z 19

7 FOTOVOLTAICKÉ ELEKTRÁRNY Příklady měření FVE pomocí termokamerového systému Workswell WIRIS připevněného na dronu. VADNÉ PANELY Snímek 7 z 19

8 TEPLOVODY A HORKOVODY Snímek 8 z 19

9 Operátoři dronu TEPLOVODY A HORKOVODY Chodec Snímek 9 z 19

10 TEPLOVODY A HORKOVODY Detekce poškozených míst na teplovodech nebo horkovodech vyhledání míst se zeslabenou stěnou nebo izolací v potrubí, vyhledání unikajících kapalin Hlavní výhody použití termokamery: Vyhledání úniku horkého média až 1,5m pod povrchem Nedestruktivní, bezdotyková a rychlá metoda kontroly stěny potrubí Měření z větší vzdálenosti výhoda v nepřístupném terénu kolem dálkových horkovodů Snímek 10 z 19

11 TEPLOVODY A HORKOVODY Příklad použití termokamery při kontrole potrubí vyhledání zeslabené stěny potrubí a netěsnosti v místě připojení k procesní nádobě Snímek 11 z 19

12 DIAGNOSTIKA BUDOV, ZÁTÉKÁNÍ A VLHNUTÍ STAVEB Snímek 12 z 19

13 ZATÉKÁNÍ DO PLOCHÝCH STŘECH Řada míst na plochých střechách může být zdrojem poruch (styk střechy s atikou, průniky krytinou, vtoky a podobně). Problémy s netěsností se mohou vyskytovat i v ploše, například z důvodu neodborné instalace, zanedbané údržby či degradace povrchu v důsledku nedostatečné ochrany povrchových vrstev proti klimatickým vlivům nebo vyčerpání životnosti. Závady se při pohledu termokamerou projeví výraznou teplotní diferencí oproti zbytku střechy. Ideálním řešením pro vyhledávání takových závad je instalace termokamery na dron. Snímek 13 z 19

14 ZÁCHRANA OSOB Snímek 14 z 19

15 ZÁCHRANA OSOB Významné zvýše kontrastu oproti RGB kameře Vidění v noci Vidění skrze kouř Možnost vyhodnocení ložisek požáru Měření teploty ložiska požáru Snímek 15 z 19

16 ZEMĚDĚLSTVÍ, VODNÍ STRES DIAGNOSTIKA ZDRAVÍ A STAVU POROSTU Snímek 16 z 19

17 LETECKÁ TERMOGRAFIE PRECIZNÍ ZEMĚDĚLSTVÍ Snímek 17 z 19

18 VLASTNÍ INOVATIVNÍ PŘÍSTUP Snímek 18 z 19

19 MWIR TERMOKAMERA PRO UAV PROSTŘEDKY Snímek 19 z 19

20 TERMOKAMERA PRO LOKALIZACI ÚNIKU PLYNŮ Spolehlivá detekce výskytu následujících plynů: Methanol, Methane, Benzene, Ethane, Propylene, Ethanol, Pentane, 1-Pentene, Isoprene, Butane, Ethylbenzene, MEK, Toluene,Propane, Octane, Heptane, MIBK, Xylene, Ethylene, Hexane Snímek 20 z 19

21 DÁLE PŘIPRAVUJEME Workswell WIRIS Ag: Speciální verze termokamery Workswell WIRIS určená pro zemědělské aplikace a stanovování vegetačních indexů v LWIR pásmu Workswell WIRIS Security Verze Workswell WIRIS pro bezpečnostní aplikace. Vysoké rozlišení termokamery, vysoká teplotní citlivost, a TOP kamera ve viditelném spektru s přesahem do NIR. Workswell WIRIS Pro Zatím tajné Snímek 21 z 19
