Technická specifikace přístrojů k zadávací dokumentaci Plynové chromatografy a analyzátory k pokusným jednotkám pro projekt UniCRE

Transkript

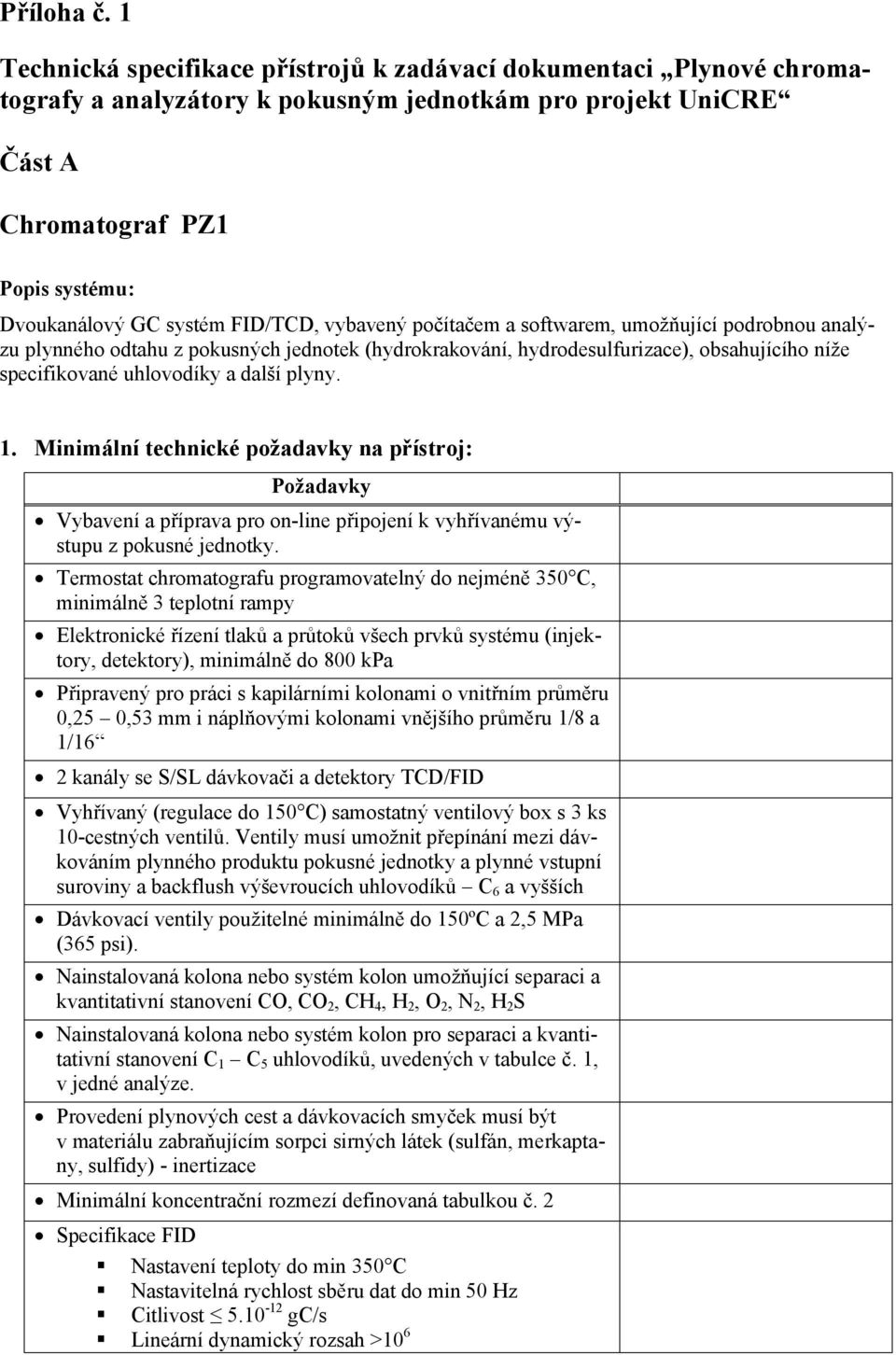

1 Příloha č. 1 Technická specifikace přístrojů k zadávací dokumentaci Plynové chromatografy a analyzátory k pokusným jednotkám pro projekt UniCRE Část A Chromatograf PZ1 Popis systému: Dvoukanálový GC systém FID/TCD, vybavený počítačem a softwarem, umožňující podrobnou analýzu plynného odtahu z pokusných jednotek (hydrokrakování, hydrodesulfurizace), obsahujícího níže specifikované uhlovodíky a další plyny. 1. Minimální technické požadavky na přístroj: Požadavky Vybavení a příprava pro on-line připojení k vyhřívanému výstupu z pokusné jednotky. Termostat chromatografu programovatelný do nejméně 350 C, minimálně 3 teplotní rampy Elektronické řízení tlaků a průtoků všech prvků systému (injektory, detektory), minimálně do 800 kpa Připravený pro práci s kapilárními kolonami o vnitřním průměru 0,25 0,53 mm i náplňovými kolonami vnějšího průměru 1/8 a 1/16 2 kanály se S/SL dávkovači a detektory TCD/FID Vyhřívaný (regulace do 150 C) samostatný ventilový box s 3 ks 10-cestných ventilů. Ventily musí umožnit přepínání mezi dávkováním plynného produktu pokusné jednotky a plynné vstupní suroviny a backflush výševroucích uhlovodíků C 6 a vyšších Dávkovací ventily použitelné minimálně do 150ºC a 2,5 MPa (365 psi). Nainstalovaná kolona nebo systém kolon umožňující separaci a kvantitativní stanovení CO, CO 2, CH 4, H 2, O 2, N 2, H 2 S Nainstalovaná kolona nebo systém kolon pro separaci a kvantitativní stanovení C 1 C 5 uhlovodíků, uvedených v tabulce č. 1, v jedné analýze. Provedení plynových cest a dávkovacích smyček musí být v materiálu zabraňujícím sorpci sirných látek (sulfán, merkaptany, sulfidy) - inertizace Minimální koncentrační rozmezí definovaná tabulkou č. 2 Specifikace FID Nastavení teploty do min 350 C Nastavitelná rychlost sběru dat do min 50 Hz Citlivost gc/s Lineární dynamický rozsah >10 6

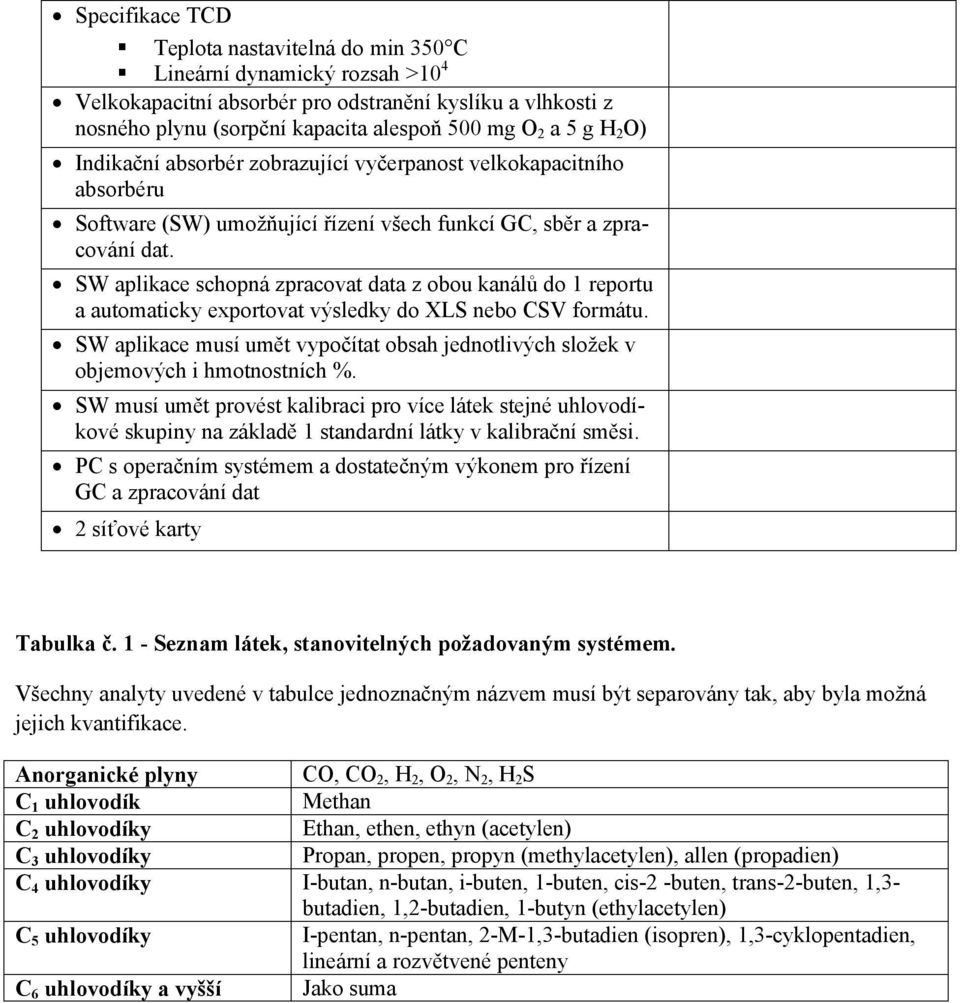

2 Specifikace TCD Teplota nastavitelná do min 350 C Lineární dynamický rozsah >10 4 Velkokapacitní absorbér pro odstranění kyslíku a vlhkosti z nosného plynu (sorpční kapacita alespoň 500 mg O 2 a 5 g H 2 O) Indikační absorbér zobrazující vyčerpanost velkokapacitního absorbéru Software (SW) umožňující řízení všech funkcí GC, sběr a zpracování dat. SW aplikace schopná zpracovat data z obou kanálů do 1 reportu a automaticky exportovat výsledky do XLS nebo CSV formátu. SW aplikace musí umět vypočítat obsah jednotlivých složek v objemových i hmotnostních %. SW musí umět provést kalibraci pro více látek stejné uhlovodíkové skupiny na základě 1 standardní látky v kalibrační směsi. PC s operačním systémem a dostatečným výkonem pro řízení GC a zpracování dat 2 síťové karty Tabulka č. 1 - Seznam látek, stanovitelných požadovaným systémem. Všechny analyty uvedené v tabulce jednoznačným názvem musí být separovány tak, aby byla možná jejich kvantifikace. Anorganické plyny CO, CO 2, H 2, O 2, N 2, H 2 S C 1 uhlovodík Methan C 2 uhlovodíky Ethan, ethen, ethyn (acetylen) C 3 uhlovodíky Propan, propen, propyn (methylacetylen), allen (propadien) C 4 uhlovodíky I-butan, n-butan, i-buten, 1-buten, cis-2 -buten, trans-2-buten, 1,3- butadien, 1,2-butadien, 1-butyn (ethylacetylen) C 5 uhlovodíky I-pentan, n-pentan, 2-M-1,3-butadien (isopren), 1,3-cyklopentadien, lineární a rozvětvené penteny C 6 uhlovodíky a vyšší Jako suma

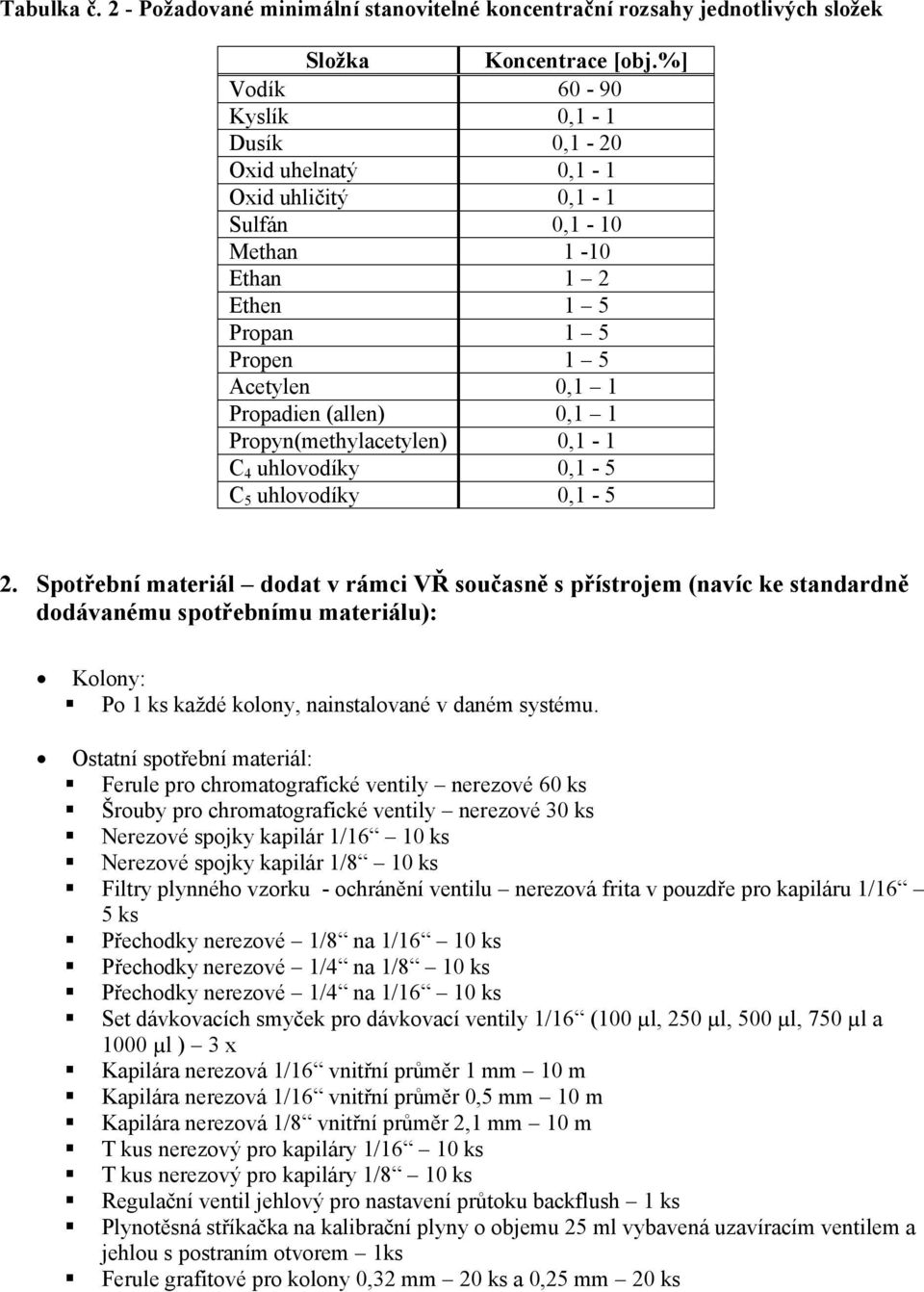

3 Tabulka č. 2 - Požadované minimální stanovitelné koncentrační rozsahy jednotlivých složek Složka Koncentrace [obj.%] Vodík Kyslík 0,1-1 Dusík 0,1-20 Oxid uhelnatý 0,1-1 Oxid uhličitý 0,1-1 Sulfán 0,1-10 Methan 1-10 Ethan 1 2 Ethen 1 5 Propan 1 5 Propen 1 5 Acetylen 0,1 1 Propadien (allen) 0,1 1 Propyn(methylacetylen) 0,1-1 C 4 uhlovodíky 0,1-5 C 5 uhlovodíky 0, Spotřební materiál dodat v rámci VŘ současně s přístrojem (navíc ke standardně dodávanému spotřebnímu materiálu): Kolony: Po 1 ks každé kolony, nainstalované v daném systému. Ostatní spotřební materiál: Ferule pro chromatografické ventily nerezové 60 ks Šrouby pro chromatografické ventily nerezové 30 ks Nerezové spojky kapilár 1/16 10 ks Nerezové spojky kapilár 1/8 10 ks Filtry plynného vzorku - ochránění ventilu nerezová frita v pouzdře pro kapiláru 1/16 5 ks Přechodky nerezové 1/8 na 1/16 10 ks Přechodky nerezové 1/4 na 1/8 10 ks Přechodky nerezové 1/4 na 1/16 10 ks Set dávkovacích smyček pro dávkovací ventily 1/16 (100 µl, 250 µl, 500 µl, 750 µl a 1000 µl ) 3 x Kapilára nerezová 1/16 vnitřní průměr 1 mm 10 m Kapilára nerezová 1/16 vnitřní průměr 0,5 mm 10 m Kapilára nerezová 1/8 vnitřní průměr 2,1 mm 10 m T kus nerezový pro kapiláry 1/16 10 ks T kus nerezový pro kapiláry 1/8 10 ks Regulační ventil jehlový pro nastavení průtoku backflush 1 ks Plynotěsná stříkačka na kalibrační plyny o objemu 25 ml vybavená uzavíracím ventilem a jehlou s postraním otvorem 1ks Ferule grafitové pro kolony 0,32 mm 20 ks a 0,25 mm 20 ks

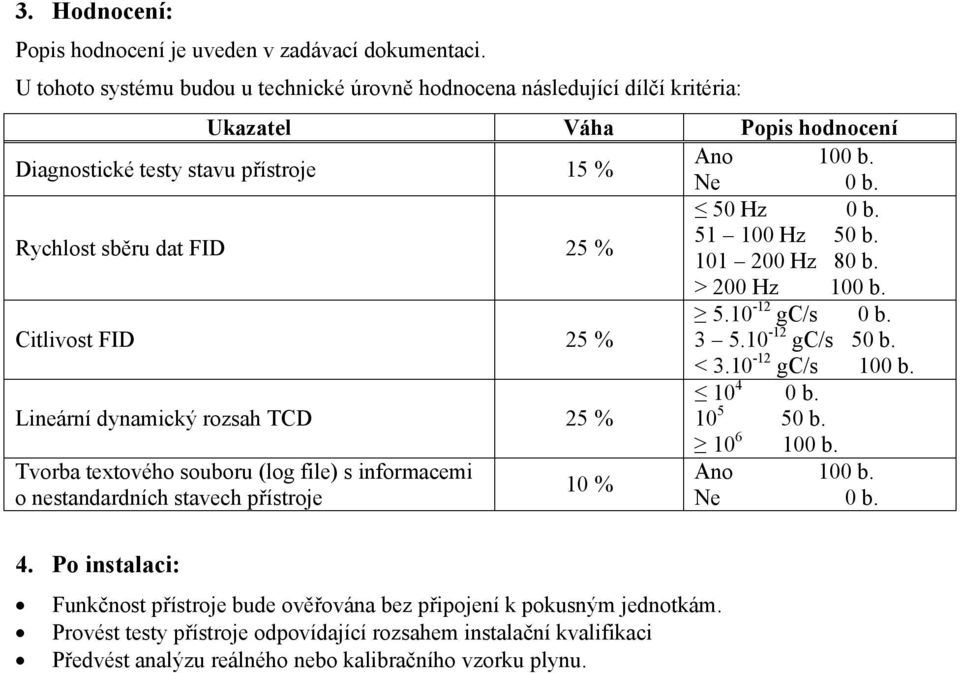

4 3. Hodnocení: Popis hodnocení je uveden v zadávací dokumentaci. U tohoto systému budou u technické úrovně hodnocena následující dílčí kritéria: Ukazatel Váha Popis hodnocení Diagnostické testy stavu přístroje 15 % Ne 0 b. 50 Hz 0 b. Rychlost sběru dat FID 25 % Hz 50 b Hz 80 b. > 200 Hz 100 b gc/s 0 b. Citlivost FID 25 % gc/s 50 b. < gc/s 100 b b. Lineární dynamický rozsah TCD 25 % b b. Tvorba textového souboru (log file) s informacemi 10 % o nestandardních stavech přístroje Ne 0 b. 4. Po instalaci: Funkčnost přístroje bude ověřována bez připojení k pokusným jednotkám. Provést testy přístroje odpovídající rozsahem instalační kvalifikaci Předvést analýzu reálného nebo kalibračního vzorku plynu.

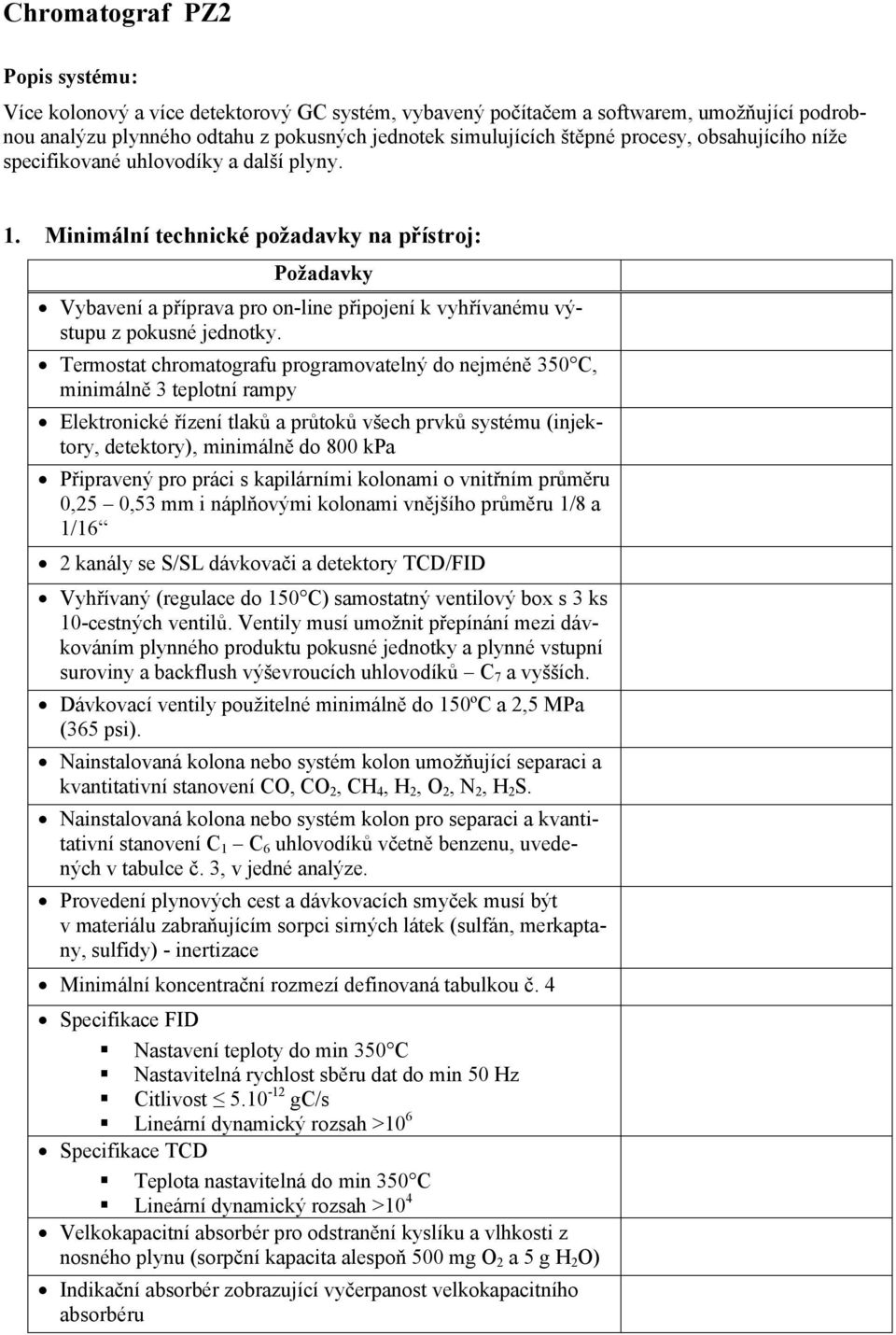

5 Chromatograf PZ2 Popis systému: Více kolonový a více detektorový GC systém, vybavený počítačem a softwarem, umožňující podrobnou analýzu plynného odtahu z pokusných jednotek simulujících štěpné procesy, obsahujícího níže specifikované uhlovodíky a další plyny. 1. Minimální technické požadavky na přístroj: Požadavky Vybavení a příprava pro on-line připojení k vyhřívanému výstupu z pokusné jednotky. Termostat chromatografu programovatelný do nejméně 350 C, minimálně 3 teplotní rampy Elektronické řízení tlaků a průtoků všech prvků systému (injektory, detektory), minimálně do 800 kpa Připravený pro práci s kapilárními kolonami o vnitřním průměru 0,25 0,53 mm i náplňovými kolonami vnějšího průměru 1/8 a 1/16 2 kanály se S/SL dávkovači a detektory TCD/FID Vyhřívaný (regulace do 150 C) samostatný ventilový box s 3 ks 10-cestných ventilů. Ventily musí umožnit přepínání mezi dávkováním plynného produktu pokusné jednotky a plynné vstupní suroviny a backflush výševroucích uhlovodíků C 7 a vyšších. Dávkovací ventily použitelné minimálně do 150ºC a 2,5 MPa (365 psi). Nainstalovaná kolona nebo systém kolon umožňující separaci a kvantitativní stanovení CO, CO 2, CH 4, H 2, O 2, N 2, H 2 S. Nainstalovaná kolona nebo systém kolon pro separaci a kvantitativní stanovení C 1 C 6 uhlovodíků včetně benzenu, uvedených v tabulce č. 3, v jedné analýze. Provedení plynových cest a dávkovacích smyček musí být v materiálu zabraňujícím sorpci sirných látek (sulfán, merkaptany, sulfidy) - inertizace Minimální koncentrační rozmezí definovaná tabulkou č. 4 Specifikace FID Nastavení teploty do min 350 C Nastavitelná rychlost sběru dat do min 50 Hz Citlivost gc/s Lineární dynamický rozsah >10 6 Specifikace TCD Teplota nastavitelná do min 350 C Lineární dynamický rozsah >10 4 Velkokapacitní absorbér pro odstranění kyslíku a vlhkosti z nosného plynu (sorpční kapacita alespoň 500 mg O 2 a 5 g H 2 O) Indikační absorbér zobrazující vyčerpanost velkokapacitního absorbéru

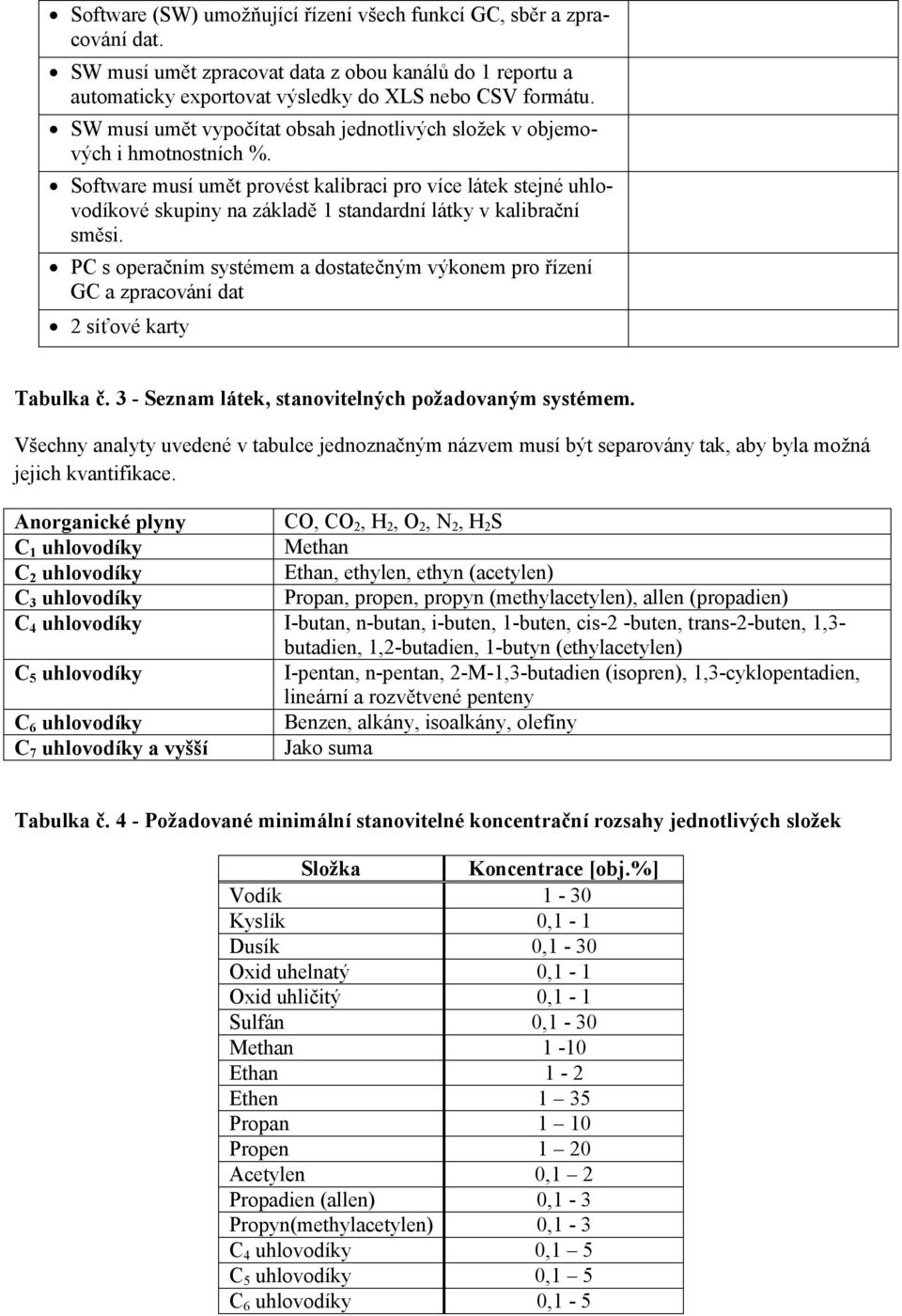

6 Software (SW) umožňující řízení všech funkcí GC, sběr a zpracování dat. SW musí umět zpracovat data z obou kanálů do 1 reportu a automaticky exportovat výsledky do XLS nebo CSV formátu. SW musí umět vypočítat obsah jednotlivých složek v objemových i hmotnostních %. Software musí umět provést kalibraci pro více látek stejné uhlovodíkové skupiny na základě 1 standardní látky v kalibrační směsi. PC s operačním systémem a dostatečným výkonem pro řízení GC a zpracování dat 2 síťové karty Tabulka č. 3 - Seznam látek, stanovitelných požadovaným systémem. Všechny analyty uvedené v tabulce jednoznačným názvem musí být separovány tak, aby byla možná jejich kvantifikace. Anorganické plyny CO, CO 2, H 2, O 2, N 2, H 2 S C 1 uhlovodíky Methan C 2 uhlovodíky Ethan, ethylen, ethyn (acetylen) C 3 uhlovodíky Propan, propen, propyn (methylacetylen), allen (propadien) C 4 uhlovodíky I-butan, n-butan, i-buten, 1-buten, cis-2 -buten, trans-2-buten, 1,3- butadien, 1,2-butadien, 1-butyn (ethylacetylen) C 5 uhlovodíky I-pentan, n-pentan, 2-M-1,3-butadien (isopren), 1,3-cyklopentadien, lineární a rozvětvené penteny C 6 uhlovodíky Benzen, alkány, isoalkány, olefíny C 7 uhlovodíky a vyšší Jako suma Tabulka č. 4 - Požadované minimální stanovitelné koncentrační rozsahy jednotlivých složek Složka Koncentrace [obj.%] Vodík 1-30 Kyslík 0,1-1 Dusík 0,1-30 Oxid uhelnatý 0,1-1 Oxid uhličitý 0,1-1 Sulfán 0,1-30 Methan 1-10 Ethan 1-2 Ethen 1 35 Propan 1 10 Propen 1 20 Acetylen 0,1 2 Propadien (allen) 0,1-3 Propyn(methylacetylen) 0,1-3 C 4 uhlovodíky 0,1 5 C 5 uhlovodíky 0,1 5 C 6 uhlovodíky 0,1-5

7 2. Spotřební materiál dodat v rámci VŘ současně s přístrojem (navíc ke standardně dodávanému spotřebnímu materiálu): Kolony: Po 1 ks každé kolony, nainstalované v daném systému. 1 ks, typ PLOT Alumina deaktivována KCl 25 m (30 m) x 0,32 mm x 5µm Ostatní spotřební materiál: Ferule pro chromatografické ventily nerezové 60 ks Šrouby pro chromatografické ventily nerezové 30 ks Nerezové spojky kapilár 1/16 10 ks Nerezové spojky kapilár 1/8 10 ks Filtry plynného vzorku - ochránění ventilu nerezová frita v pouzdře pro kapiláru 1/16 5 ks Přechodky nerezové 1/8 na 1/16 10 ks Přechodky nerezové 1/4 na 1/8 10 ks Přechodky nerezové 1/4 na 1/16 10 ks Set dávkovacích smyček pro dávkovací ventily 1/16 (100 µl, 250 µl, 500 µl, 750 µl a 1000 µl ) 3 x Kapilára nerezová 1/16 vnitřní průměr 1 mm 10 m Kapilára nerezová 1/16 vnitřní průměr 0,5 mm 10 m Kapilára nerezová 1/8 vnitřní průměr 2,1 mm 10 m T kus nerezový pro kapiláry 1/16 10 ks T kus nerezový pro kapiláry 1/8 10 ks Regulační ventil jehlový pro nastavení průtoku backflush 1 ks Plynotěsná stříkačka na kalibrační plyny o objemu 25 ml vybavená uzavíracím ventilem a jehlou s postraním otvorem 1ks Ferule grafitové pro kolony 0,32 mm 20 ks a 0,25 mm 20 ks 3. Hodnocení: Popis hodnocení je uveden v zadávací dokumentaci. U tohoto systému budou u technické úrovně hodnocena následující dílčí kritéria: Ukazatel Váha Popis hodnocení Diagnostické testy stavu přístroje 15 % Ne 0 b. 50 Hz 0 b. Rychlost sběru dat FID 25 % Hz 50 b Hz 80 b. > 200 Hz 100 b gc/s 0 b. Citlivost FID 25 % gc/s 50 b. < gc/s 100 b b. Lineární dynamický rozsah TCD 25 % b b. Tvorba textového souboru (log file) s informacemi 10 % o nestandardních stavech přístroje Ne 0 b.

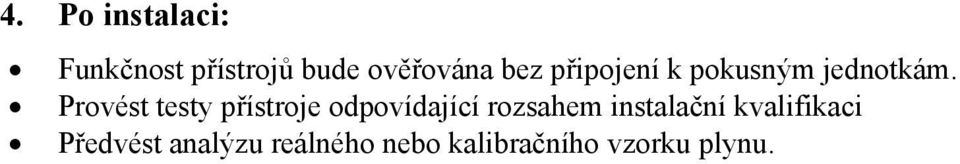

8 4. Po instalaci: Funkčnost přístrojů bude ověřována bez připojení k pokusným jednotkám. Provést testy přístroje odpovídající rozsahem instalační kvalifikaci Předvést analýzu reálného nebo kalibračního vzorku plynu.

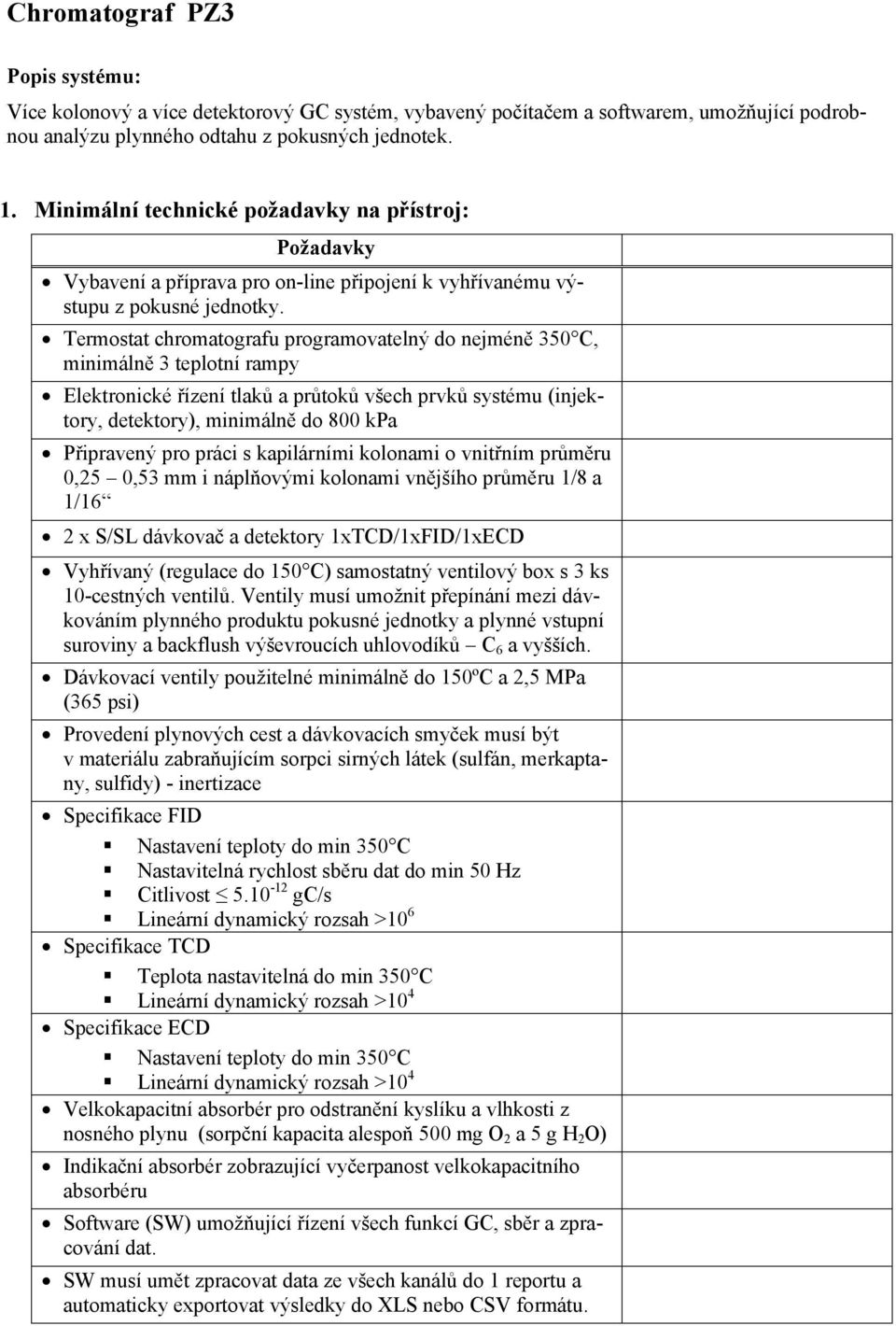

9 Chromatograf PZ3 Popis systému: Více kolonový a více detektorový GC systém, vybavený počítačem a softwarem, umožňující podrobnou analýzu plynného odtahu z pokusných jednotek. 1. Minimální technické požadavky na přístroj: Požadavky Vybavení a příprava pro on-line připojení k vyhřívanému výstupu z pokusné jednotky. Termostat chromatografu programovatelný do nejméně 350 C, minimálně 3 teplotní rampy Elektronické řízení tlaků a průtoků všech prvků systému (injektory, detektory), minimálně do 800 kpa Připravený pro práci s kapilárními kolonami o vnitřním průměru 0,25 0,53 mm i náplňovými kolonami vnějšího průměru 1/8 a 1/16 2 x S/SL dávkovač a detektory 1xTCD/1xFID/1xECD Vyhřívaný (regulace do 150 C) samostatný ventilový box s 3 ks 10-cestných ventilů. Ventily musí umožnit přepínání mezi dávkováním plynného produktu pokusné jednotky a plynné vstupní suroviny a backflush výševroucích uhlovodíků C 6 a vyšších. Dávkovací ventily použitelné minimálně do 150ºC a 2,5 MPa (365 psi) Provedení plynových cest a dávkovacích smyček musí být v materiálu zabraňujícím sorpci sirných látek (sulfán, merkaptany, sulfidy) - inertizace Specifikace FID Nastavení teploty do min 350 C Nastavitelná rychlost sběru dat do min 50 Hz Citlivost gc/s Lineární dynamický rozsah >10 6 Specifikace TCD Teplota nastavitelná do min 350 C Lineární dynamický rozsah >10 4 Specifikace ECD Nastavení teploty do min 350 C Lineární dynamický rozsah >10 4 Velkokapacitní absorbér pro odstranění kyslíku a vlhkosti z nosného plynu (sorpční kapacita alespoň 500 mg O 2 a 5 g H 2 O) Indikační absorbér zobrazující vyčerpanost velkokapacitního absorbéru Software (SW) umožňující řízení všech funkcí GC, sběr a zpracování dat. SW musí umět zpracovat data ze všech kanálů do 1 reportu a automaticky exportovat výsledky do XLS nebo CSV formátu.

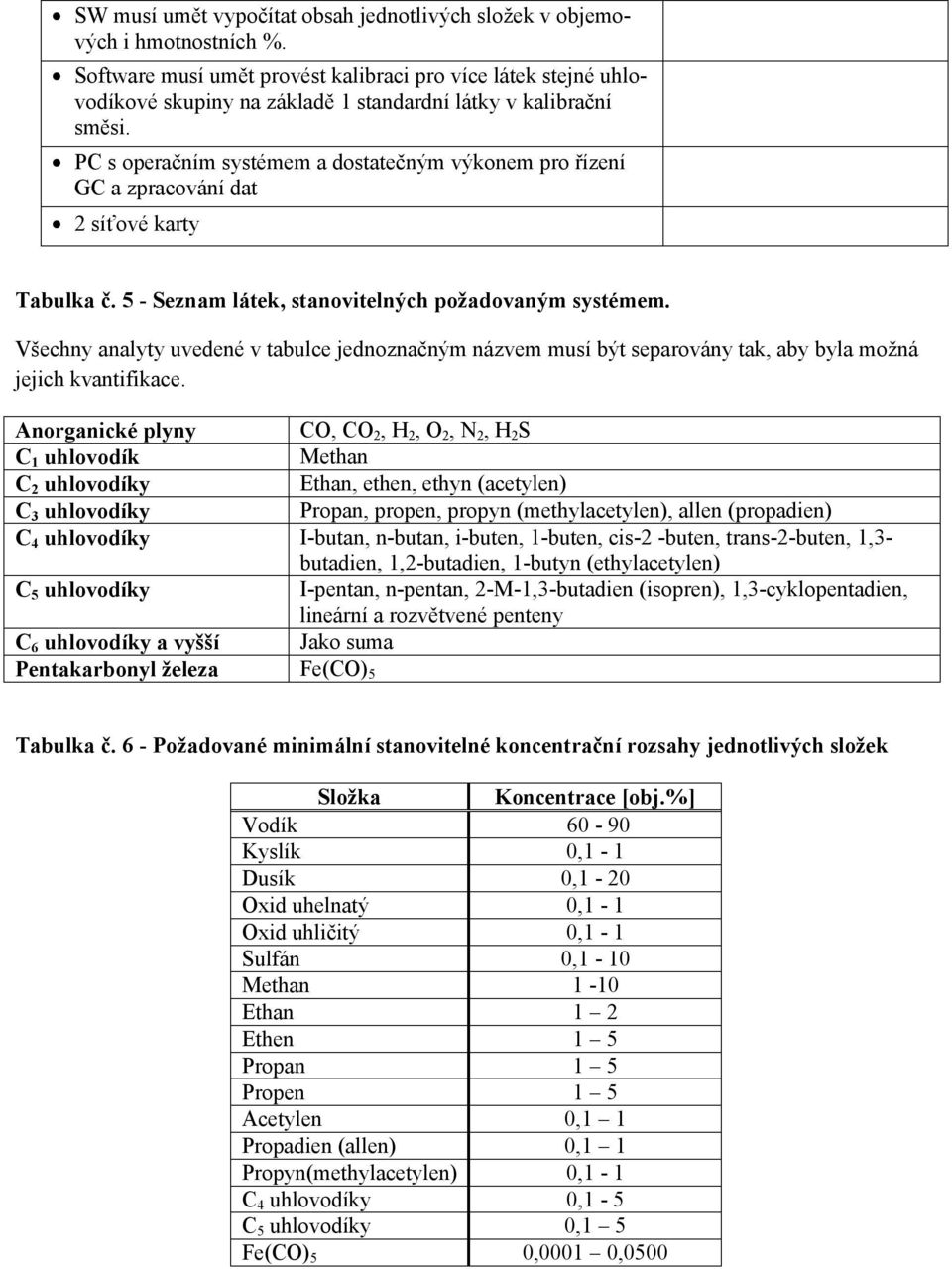

10 SW musí umět vypočítat obsah jednotlivých složek v objemových i hmotnostních %. Software musí umět provést kalibraci pro více látek stejné uhlovodíkové skupiny na základě 1 standardní látky v kalibrační směsi. PC s operačním systémem a dostatečným výkonem pro řízení GC a zpracování dat 2 síťové karty Tabulka č. 5 - Seznam látek, stanovitelných požadovaným systémem. Všechny analyty uvedené v tabulce jednoznačným názvem musí být separovány tak, aby byla možná jejich kvantifikace. Anorganické plyny CO, CO 2, H 2, O 2, N 2, H 2 S C 1 uhlovodík Methan C 2 uhlovodíky Ethan, ethen, ethyn (acetylen) C 3 uhlovodíky Propan, propen, propyn (methylacetylen), allen (propadien) C 4 uhlovodíky I-butan, n-butan, i-buten, 1-buten, cis-2 -buten, trans-2-buten, 1,3- butadien, 1,2-butadien, 1-butyn (ethylacetylen) C 5 uhlovodíky I-pentan, n-pentan, 2-M-1,3-butadien (isopren), 1,3-cyklopentadien, lineární a rozvětvené penteny C 6 uhlovodíky a vyšší Jako suma Pentakarbonyl železa Fe(CO) 5 Tabulka č. 6 - Požadované minimální stanovitelné koncentrační rozsahy jednotlivých složek Složka Koncentrace [obj.%] Vodík Kyslík 0,1-1 Dusík 0,1-20 Oxid uhelnatý 0,1-1 Oxid uhličitý 0,1-1 Sulfán 0,1-10 Methan 1-10 Ethan 1 2 Ethen 1 5 Propan 1 5 Propen 1 5 Acetylen 0,1 1 Propadien (allen) 0,1 1 Propyn(methylacetylen) 0,1-1 C 4 uhlovodíky 0,1-5 C 5 uhlovodíky 0,1 5 Fe(CO) 5 0,0001 0,0500

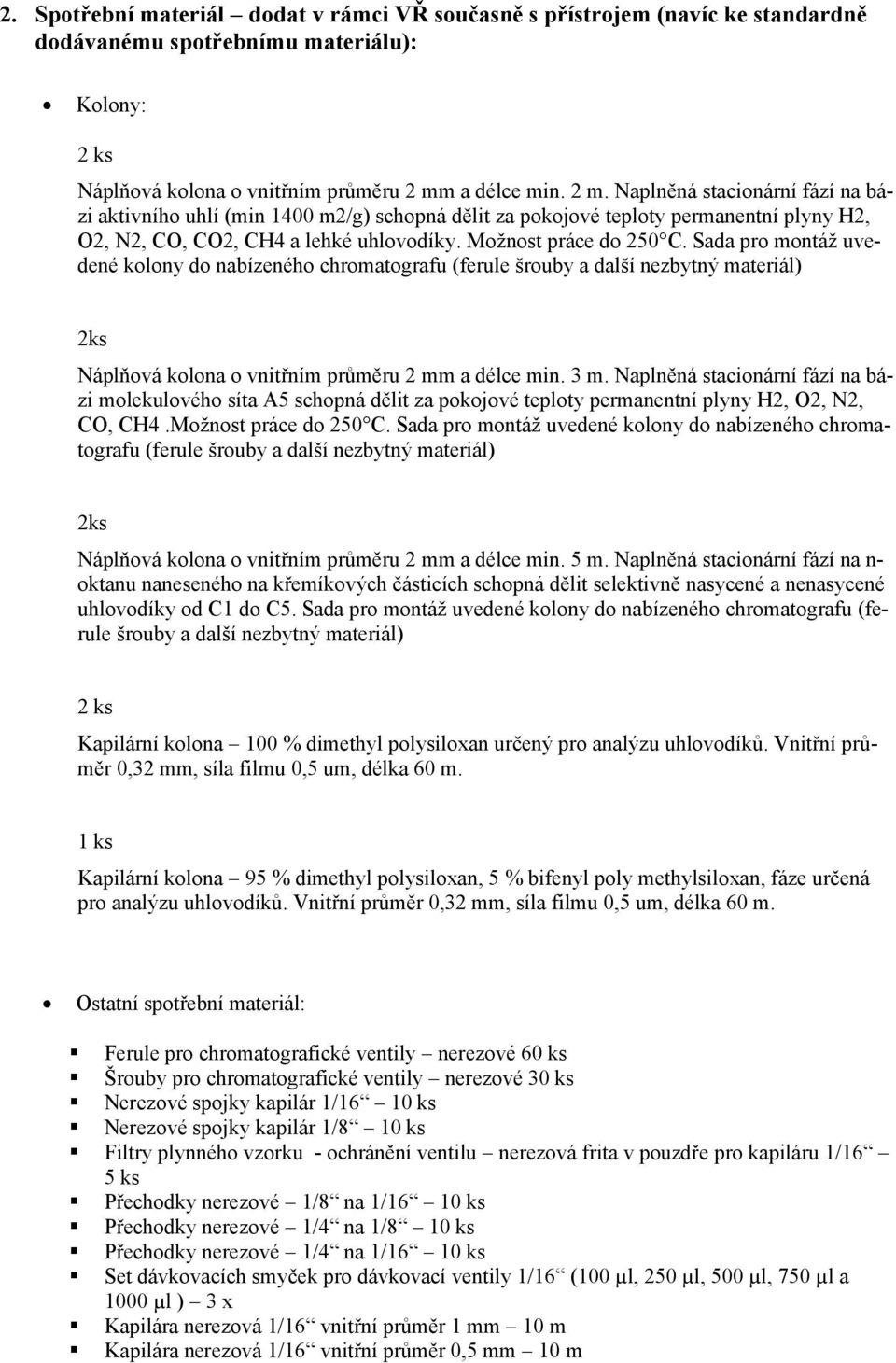

11 2. Spotřební materiál dodat v rámci VŘ současně s přístrojem (navíc ke standardně dodávanému spotřebnímu materiálu): Kolony: 2 ks Náplňová kolona o vnitřním průměru 2 mm a délce min. 2 m. Naplněná stacionární fází na bázi aktivního uhlí (min 1400 m2/g) schopná dělit za pokojové teploty permanentní plyny H2, O2, N2, CO, CO2, CH4 a lehké uhlovodíky. Možnost práce do 250 C. Sada pro montáž uvedené kolony do nabízeného chromatografu (ferule šrouby a další nezbytný materiál) 2ks Náplňová kolona o vnitřním průměru 2 mm a délce min. 3 m. Naplněná stacionární fází na bázi molekulového síta A5 schopná dělit za pokojové teploty permanentní plyny H2, O2, N2, CO, CH4.Možnost práce do 250 C. Sada pro montáž uvedené kolony do nabízeného chromatografu (ferule šrouby a další nezbytný materiál) 2ks Náplňová kolona o vnitřním průměru 2 mm a délce min. 5 m. Naplněná stacionární fází na n- oktanu naneseného na křemíkových částicích schopná dělit selektivně nasycené a nenasycené uhlovodíky od C1 do C5. Sada pro montáž uvedené kolony do nabízeného chromatografu (ferule šrouby a další nezbytný materiál) 2 ks Kapilární kolona 100 % dimethyl polysiloxan určený pro analýzu uhlovodíků. Vnitřní průměr 0,32 mm, síla filmu 0,5 um, délka 60 m. 1 ks Kapilární kolona 95 % dimethyl polysiloxan, 5 % bifenyl poly methylsiloxan, fáze určená pro analýzu uhlovodíků. Vnitřní průměr 0,32 mm, síla filmu 0,5 um, délka 60 m. Ostatní spotřební materiál: Ferule pro chromatografické ventily nerezové 60 ks Šrouby pro chromatografické ventily nerezové 30 ks Nerezové spojky kapilár 1/16 10 ks Nerezové spojky kapilár 1/8 10 ks Filtry plynného vzorku - ochránění ventilu nerezová frita v pouzdře pro kapiláru 1/16 5 ks Přechodky nerezové 1/8 na 1/16 10 ks Přechodky nerezové 1/4 na 1/8 10 ks Přechodky nerezové 1/4 na 1/16 10 ks Set dávkovacích smyček pro dávkovací ventily 1/16 (100 µl, 250 µl, 500 µl, 750 µl a 1000 µl ) 3 x Kapilára nerezová 1/16 vnitřní průměr 1 mm 10 m Kapilára nerezová 1/16 vnitřní průměr 0,5 mm 10 m

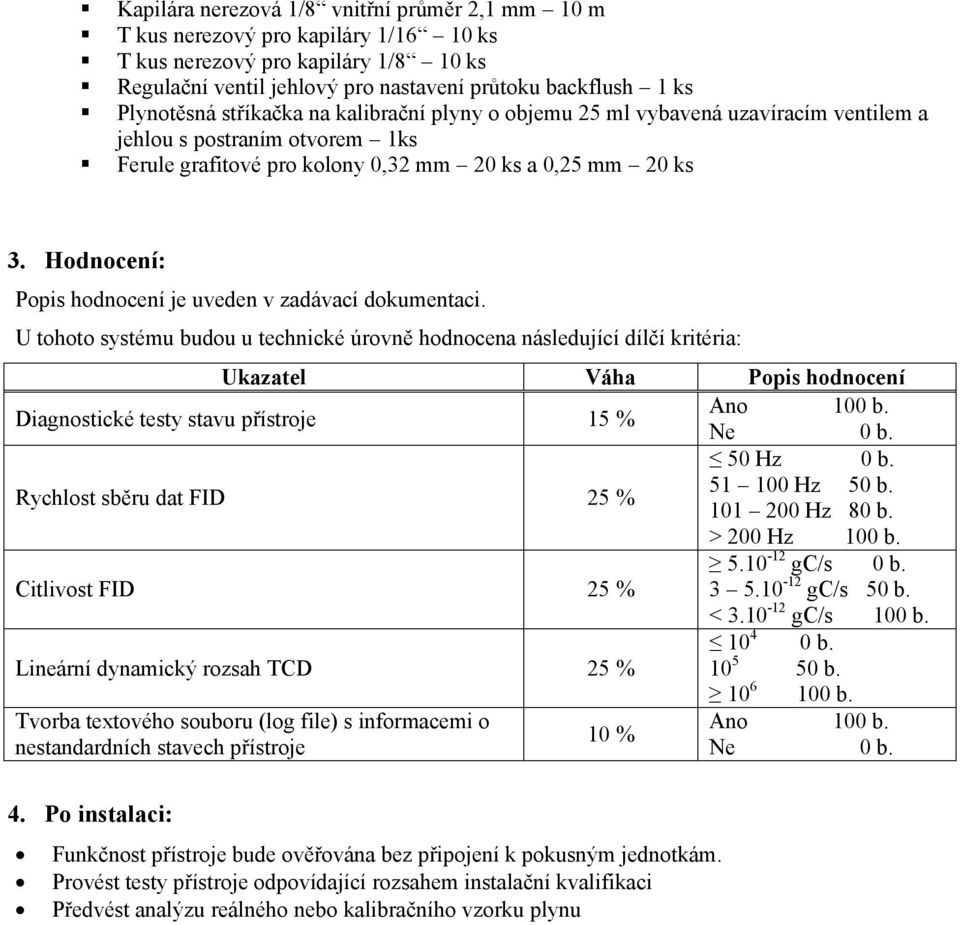

12 Kapilára nerezová 1/8 vnitřní průměr 2,1 mm 10 m T kus nerezový pro kapiláry 1/16 10 ks T kus nerezový pro kapiláry 1/8 10 ks Regulační ventil jehlový pro nastavení průtoku backflush 1 ks Plynotěsná stříkačka na kalibrační plyny o objemu 25 ml vybavená uzavíracím ventilem a jehlou s postraním otvorem 1ks Ferule grafitové pro kolony 0,32 mm 20 ks a 0,25 mm 20 ks 3. Hodnocení: Popis hodnocení je uveden v zadávací dokumentaci. U tohoto systému budou u technické úrovně hodnocena následující dílčí kritéria: Ukazatel Váha Popis hodnocení Diagnostické testy stavu přístroje 15 % Ne 0 b. 50 Hz 0 b. Rychlost sběru dat FID 25 % Hz 50 b Hz 80 b. > 200 Hz 100 b gc/s 0 b. Citlivost FID 25 % gc/s 50 b. < gc/s 100 b b. Lineární dynamický rozsah TCD 25 % b b. Tvorba textového souboru (log file) s informacemi o 10 % nestandardních stavech přístroje Ne 0 b. 4. Po instalaci: Funkčnost přístroje bude ověřována bez připojení k pokusným jednotkám. Provést testy přístroje odpovídající rozsahem instalační kvalifikaci Předvést analýzu reálného nebo kalibračního vzorku plynu

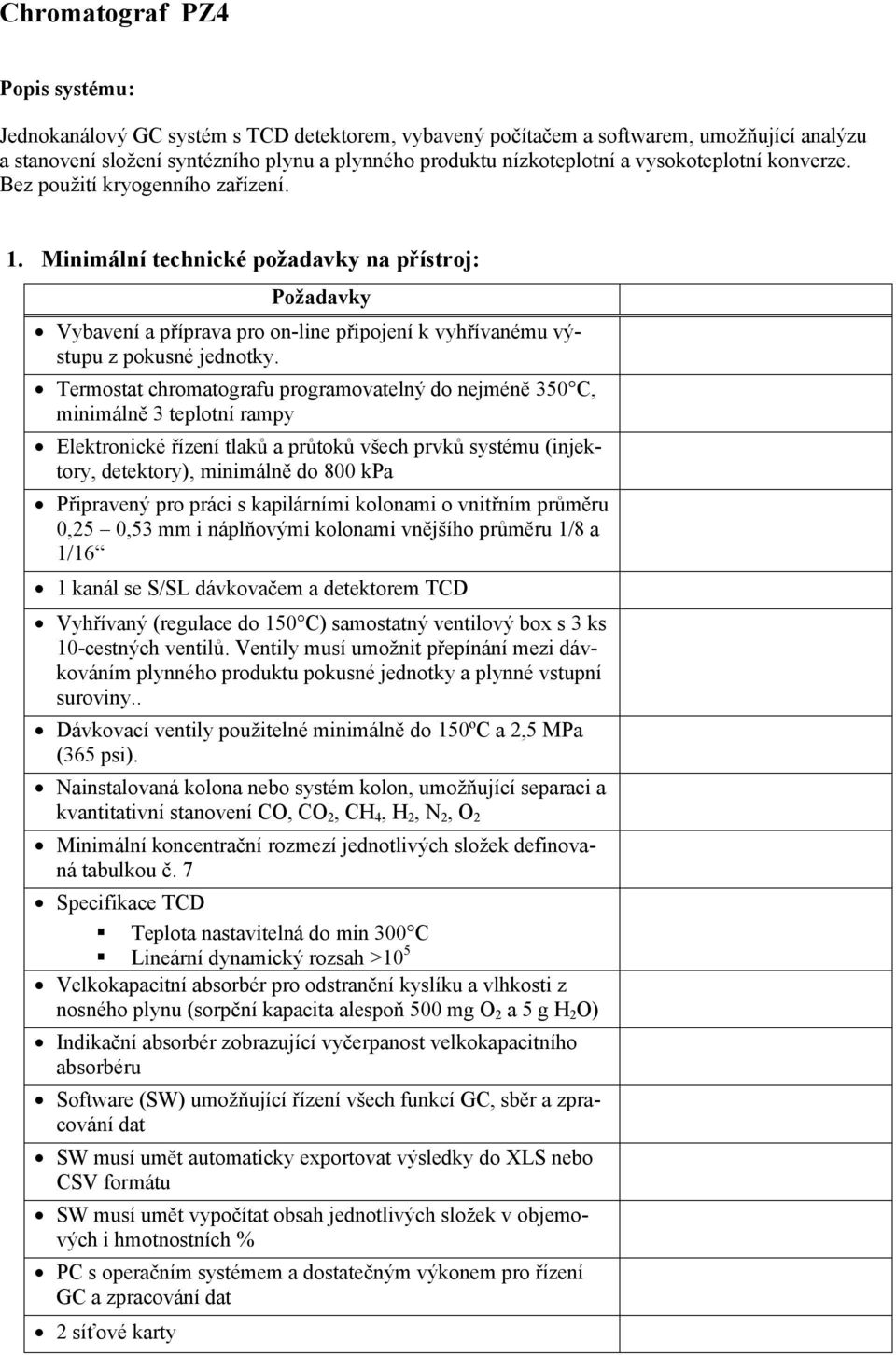

13 Chromatograf PZ4 Popis systému: Jednokanálový GC systém s TCD detektorem, vybavený počítačem a softwarem, umožňující analýzu a stanovení složení syntézního plynu a plynného produktu nízkoteplotní a vysokoteplotní konverze. Bez použití kryogenního zařízení. 1. Minimální technické požadavky na přístroj: Požadavky Vybavení a příprava pro on-line připojení k vyhřívanému výstupu z pokusné jednotky. Termostat chromatografu programovatelný do nejméně 350 C, minimálně 3 teplotní rampy Elektronické řízení tlaků a průtoků všech prvků systému (injektory, detektory), minimálně do 800 kpa Připravený pro práci s kapilárními kolonami o vnitřním průměru 0,25 0,53 mm i náplňovými kolonami vnějšího průměru 1/8 a 1/16 1 kanál se S/SL dávkovačem a detektorem TCD Vyhřívaný (regulace do 150 C) samostatný ventilový box s 3 ks 10-cestných ventilů. Ventily musí umožnit přepínání mezi dávkováním plynného produktu pokusné jednotky a plynné vstupní suroviny.. Dávkovací ventily použitelné minimálně do 150ºC a 2,5 MPa (365 psi). Nainstalovaná kolona nebo systém kolon, umožňující separaci a kvantitativní stanovení CO, CO 2, CH 4, H 2, N 2, O 2 Minimální koncentrační rozmezí jednotlivých složek definovaná tabulkou č. 7 Specifikace TCD Teplota nastavitelná do min 300 C Lineární dynamický rozsah >10 5 Velkokapacitní absorbér pro odstranění kyslíku a vlhkosti z nosného plynu (sorpční kapacita alespoň 500 mg O 2 a 5 g H 2 O) Indikační absorbér zobrazující vyčerpanost velkokapacitního absorbéru Software (SW) umožňující řízení všech funkcí GC, sběr a zpracování dat SW musí umět automaticky exportovat výsledky do XLS nebo CSV formátu SW musí umět vypočítat obsah jednotlivých složek v objemových i hmotnostních % PC s operačním systémem a dostatečným výkonem pro řízení GC a zpracování dat 2 síťové karty

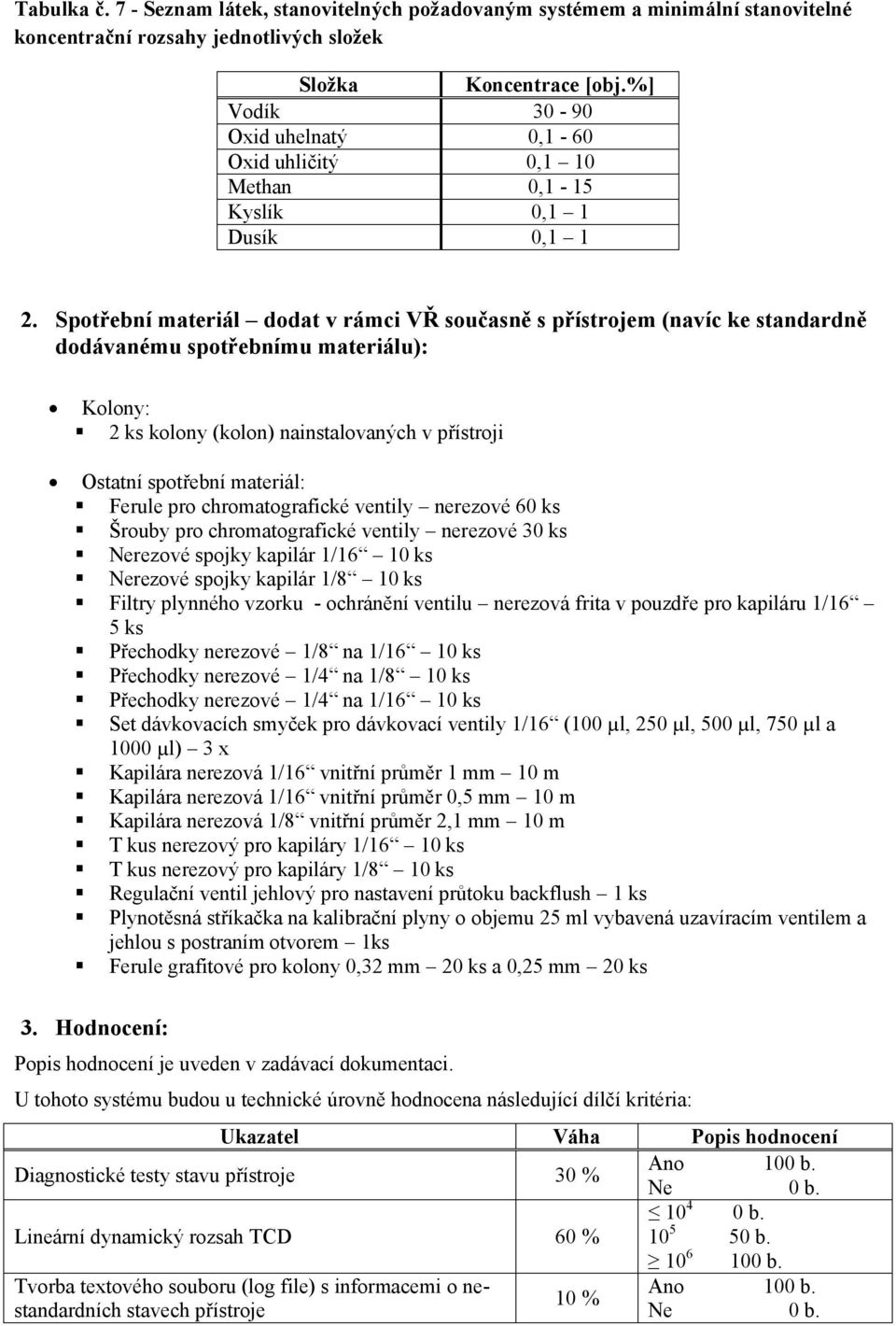

14 Tabulka č. 7 - Seznam látek, stanovitelných požadovaným systémem a minimální stanovitelné koncentrační rozsahy jednotlivých složek Složka Koncentrace [obj.%] Vodík Oxid uhelnatý 0,1-60 Oxid uhličitý 0,1 10 Methan 0,1-15 Kyslík 0,1 1 Dusík 0, Spotřební materiál dodat v rámci VŘ současně s přístrojem (navíc ke standardně dodávanému spotřebnímu materiálu): Kolony: 2 ks kolony (kolon) nainstalovaných v přístroji Ostatní spotřební materiál: Ferule pro chromatografické ventily nerezové 60 ks Šrouby pro chromatografické ventily nerezové 30 ks Nerezové spojky kapilár 1/16 10 ks Nerezové spojky kapilár 1/8 10 ks Filtry plynného vzorku - ochránění ventilu nerezová frita v pouzdře pro kapiláru 1/16 5 ks Přechodky nerezové 1/8 na 1/16 10 ks Přechodky nerezové 1/4 na 1/8 10 ks Přechodky nerezové 1/4 na 1/16 10 ks Set dávkovacích smyček pro dávkovací ventily 1/16 (100 µl, 250 µl, 500 µl, 750 µl a 1000 µl) 3 x Kapilára nerezová 1/16 vnitřní průměr 1 mm 10 m Kapilára nerezová 1/16 vnitřní průměr 0,5 mm 10 m Kapilára nerezová 1/8 vnitřní průměr 2,1 mm 10 m T kus nerezový pro kapiláry 1/16 10 ks T kus nerezový pro kapiláry 1/8 10 ks Regulační ventil jehlový pro nastavení průtoku backflush 1 ks Plynotěsná stříkačka na kalibrační plyny o objemu 25 ml vybavená uzavíracím ventilem a jehlou s postraním otvorem 1ks Ferule grafitové pro kolony 0,32 mm 20 ks a 0,25 mm 20 ks 3. Hodnocení: Popis hodnocení je uveden v zadávací dokumentaci. U tohoto systému budou u technické úrovně hodnocena následující dílčí kritéria: Ukazatel Váha Popis hodnocení Diagnostické testy stavu přístroje 30 % Ne 0 b b. Lineární dynamický rozsah TCD 60 % b b. Tvorba textového souboru (log file) s informacemi o nestandardních stavech přístroje Ne 0 10 % b.

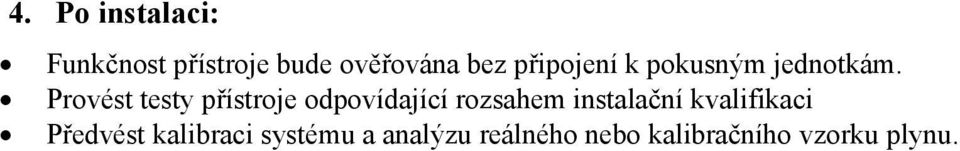

15 4. Po instalaci: Funkčnost přístroje bude ověřována bez připojení k pokusným jednotkám. Provést testy přístroje odpovídající rozsahem instalační kvalifikaci Předvést kalibraci systému a analýzu reálného nebo kalibračního vzorku plynu.

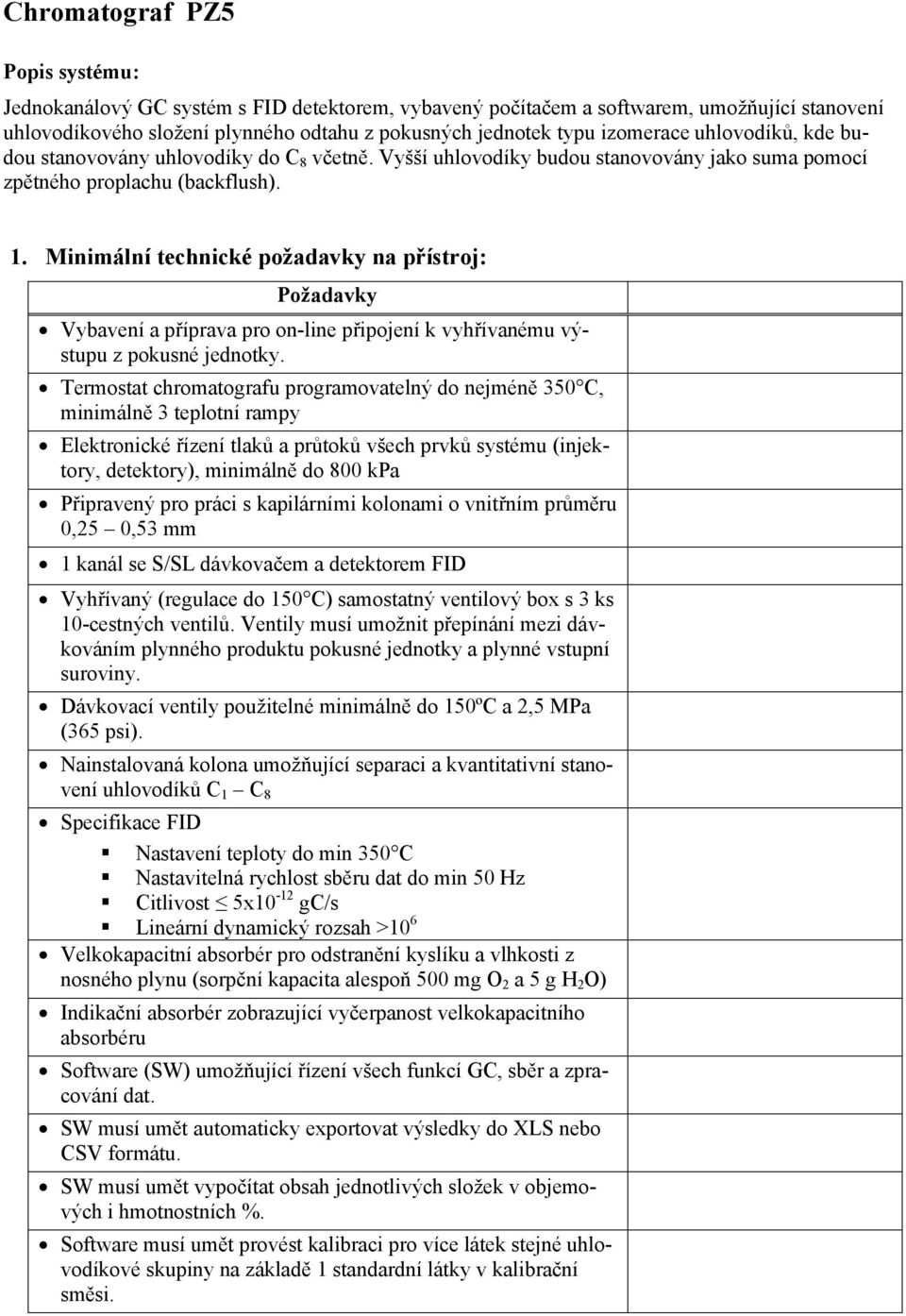

16 Chromatograf PZ5 Popis systému: Jednokanálový GC systém s FID detektorem, vybavený počítačem a softwarem, umožňující stanovení uhlovodíkového složení plynného odtahu z pokusných jednotek typu izomerace uhlovodíků, kde budou stanovovány uhlovodíky do C 8 včetně. Vyšší uhlovodíky budou stanovovány jako suma pomocí zpětného proplachu (backflush). 1. Minimální technické požadavky na přístroj: Požadavky Vybavení a příprava pro on-line připojení k vyhřívanému výstupu z pokusné jednotky. Termostat chromatografu programovatelný do nejméně 350 C, minimálně 3 teplotní rampy Elektronické řízení tlaků a průtoků všech prvků systému (injektory, detektory), minimálně do 800 kpa Připravený pro práci s kapilárními kolonami o vnitřním průměru 0,25 0,53 mm 1 kanál se S/SL dávkovačem a detektorem FID Vyhřívaný (regulace do 150 C) samostatný ventilový box s 3 ks 10-cestných ventilů. Ventily musí umožnit přepínání mezi dávkováním plynného produktu pokusné jednotky a plynné vstupní suroviny. Dávkovací ventily použitelné minimálně do 150ºC a 2,5 MPa (365 psi). Nainstalovaná kolona umožňující separaci a kvantitativní stanovení uhlovodíků C 1 C 8 Specifikace FID Nastavení teploty do min 350 C Nastavitelná rychlost sběru dat do min 50 Hz Citlivost 5x10-12 gc/s Lineární dynamický rozsah >10 6 Velkokapacitní absorbér pro odstranění kyslíku a vlhkosti z nosného plynu (sorpční kapacita alespoň 500 mg O 2 a 5 g H 2 O) Indikační absorbér zobrazující vyčerpanost velkokapacitního absorbéru Software (SW) umožňující řízení všech funkcí GC, sběr a zpracování dat. SW musí umět automaticky exportovat výsledky do XLS nebo CSV formátu. SW musí umět vypočítat obsah jednotlivých složek v objemových i hmotnostních %. Software musí umět provést kalibraci pro více látek stejné uhlovodíkové skupiny na základě 1 standardní látky v kalibrační směsi.

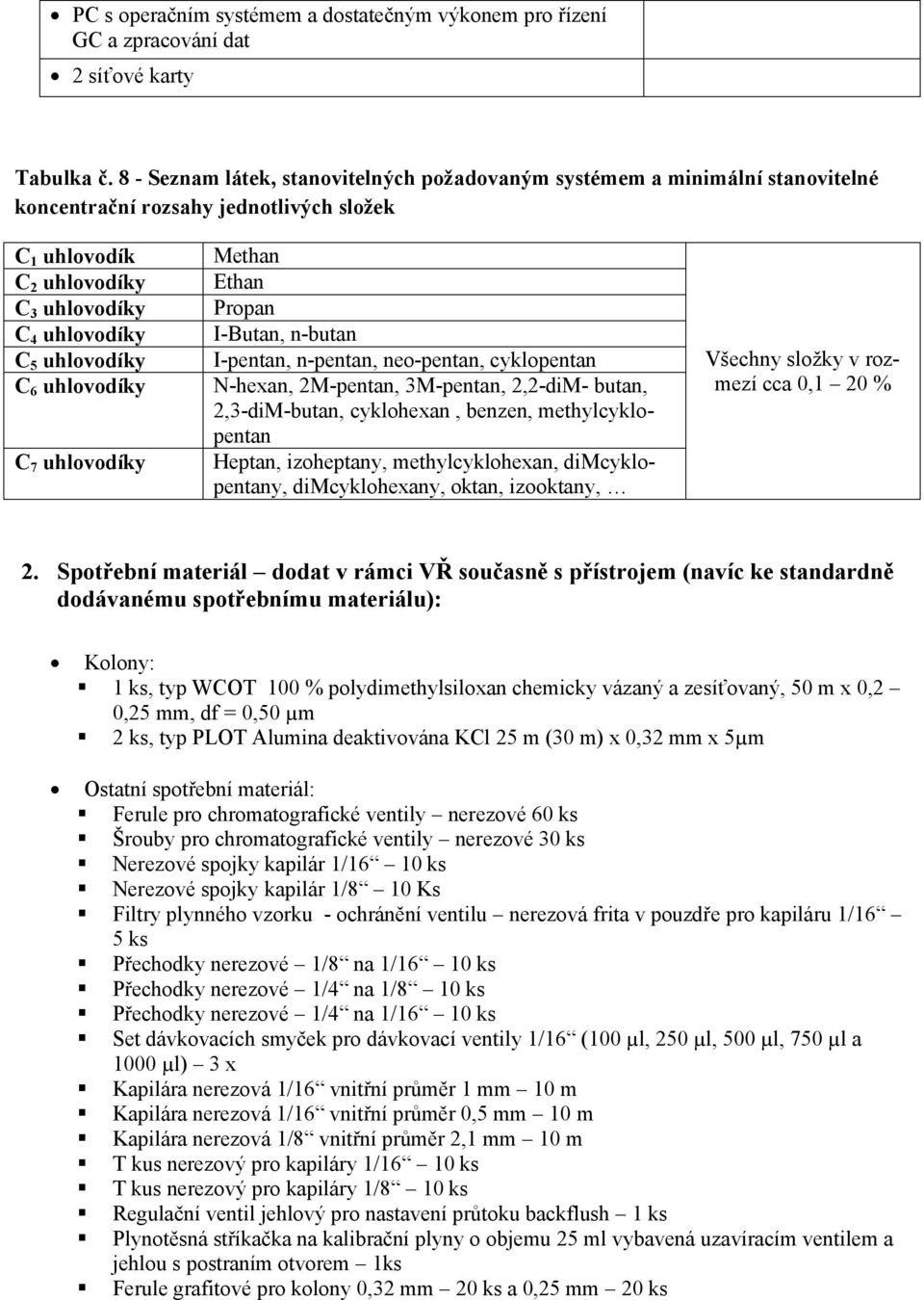

17 PC s operačním systémem a dostatečným výkonem pro řízení GC a zpracování dat 2 síťové karty Tabulka č. 8 - Seznam látek, stanovitelných požadovaným systémem a minimální stanovitelné koncentrační rozsahy jednotlivých složek C 1 uhlovodík C 2 uhlovodíky C 3 uhlovodíky C 4 uhlovodíky C 5 uhlovodíky C 6 uhlovodíky C 7 uhlovodíky Methan Ethan Propan I-Butan, n-butan I-pentan, n-pentan, neo-pentan, cyklopentan N-hexan, 2M-pentan, 3M-pentan, 2,2-diM- butan, 2,3-diM-butan, cyklohexan, benzen, methylcyklopentan Heptan, izoheptany, methylcyklohexan, dimcyklopentany, dimcyklohexany, oktan, izooktany, Všechny složky v rozmezí cca 0,1 20 % 2. Spotřební materiál dodat v rámci VŘ současně s přístrojem (navíc ke standardně dodávanému spotřebnímu materiálu): Kolony: 1 ks, typ WCOT 100 % polydimethylsiloxan chemicky vázaný a zesíťovaný, 50 m x 0,2 0,25 mm, df = 0,50 µm 2 ks, typ PLOT Alumina deaktivována KCl 25 m (30 m) x 0,32 mm x 5µm Ostatní spotřební materiál: Ferule pro chromatografické ventily nerezové 60 ks Šrouby pro chromatografické ventily nerezové 30 ks Nerezové spojky kapilár 1/16 10 ks Nerezové spojky kapilár 1/8 10 Ks Filtry plynného vzorku - ochránění ventilu nerezová frita v pouzdře pro kapiláru 1/16 5 ks Přechodky nerezové 1/8 na 1/16 10 ks Přechodky nerezové 1/4 na 1/8 10 ks Přechodky nerezové 1/4 na 1/16 10 ks Set dávkovacích smyček pro dávkovací ventily 1/16 (100 µl, 250 µl, 500 µl, 750 µl a 1000 µl) 3 x Kapilára nerezová 1/16 vnitřní průměr 1 mm 10 m Kapilára nerezová 1/16 vnitřní průměr 0,5 mm 10 m Kapilára nerezová 1/8 vnitřní průměr 2,1 mm 10 m T kus nerezový pro kapiláry 1/16 10 ks T kus nerezový pro kapiláry 1/8 10 ks Regulační ventil jehlový pro nastavení průtoku backflush 1 ks Plynotěsná stříkačka na kalibrační plyny o objemu 25 ml vybavená uzavíracím ventilem a jehlou s postraním otvorem 1ks Ferule grafitové pro kolony 0,32 mm 20 ks a 0,25 mm 20 ks

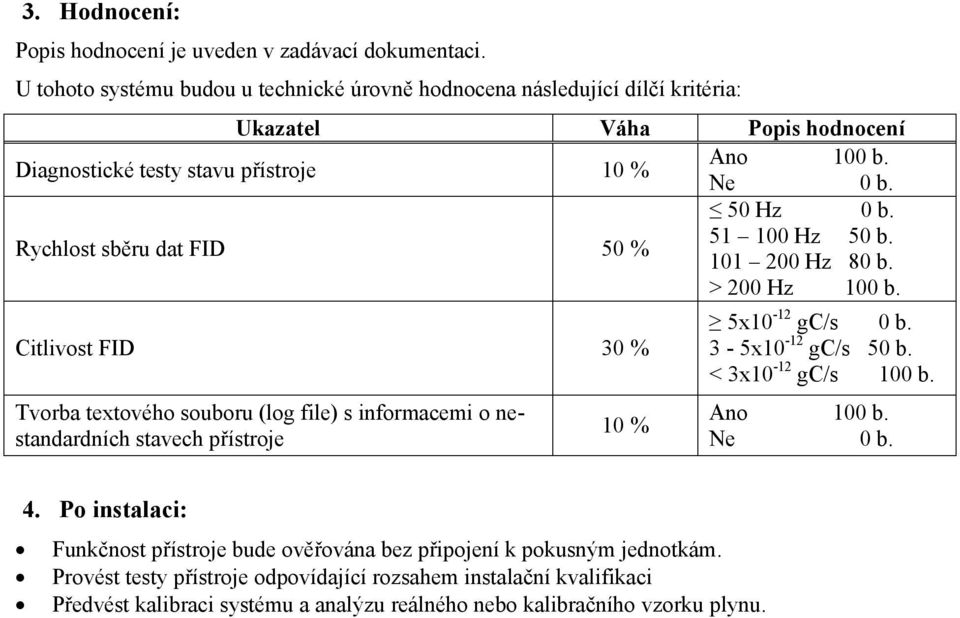

18 3. Hodnocení: Popis hodnocení je uveden v zadávací dokumentaci. U tohoto systému budou u technické úrovně hodnocena následující dílčí kritéria: Ukazatel Váha Popis hodnocení Diagnostické testy stavu přístroje 10 % Ne 0 b. 50 Hz 0 b. Rychlost sběru dat FID 50 % Hz 50 b Hz 80 b. > 200 Hz 100 b. Citlivost FID 30 % Tvorba textového souboru (log file) s informacemi o nestandardních stavech přístroje 10 % 5x10-12 gc/s 0 b. 3-5x10-12 gc/s 50 b. < 3x10-12 gc/s 100 b. Ne 0 b. 4. Po instalaci: Funkčnost přístroje bude ověřována bez připojení k pokusným jednotkám. Provést testy přístroje odpovídající rozsahem instalační kvalifikaci Předvést kalibraci systému a analýzu reálného nebo kalibračního vzorku plynu.

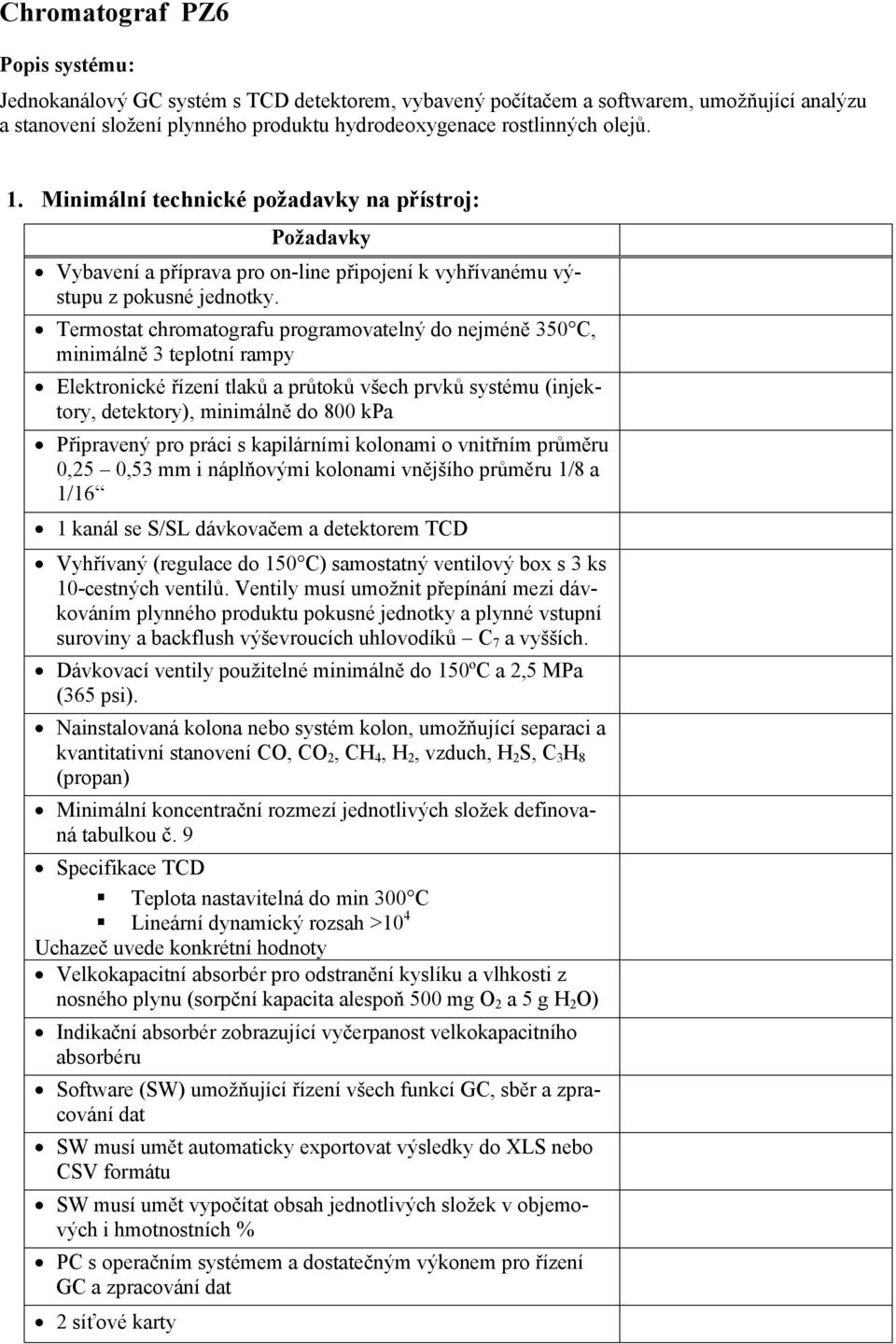

19 Chromatograf PZ6 Popis systému: Jednokanálový GC systém s TCD detektorem, vybavený počítačem a softwarem, umožňující analýzu a stanovení složení plynného produktu hydrodeoxygenace rostlinných olejů. 1. Minimální technické požadavky na přístroj: Požadavky Vybavení a příprava pro on-line připojení k vyhřívanému výstupu z pokusné jednotky. Termostat chromatografu programovatelný do nejméně 350 C, minimálně 3 teplotní rampy Elektronické řízení tlaků a průtoků všech prvků systému (injektory, detektory), minimálně do 800 kpa Připravený pro práci s kapilárními kolonami o vnitřním průměru 0,25 0,53 mm i náplňovými kolonami vnějšího průměru 1/8 a 1/16 1 kanál se S/SL dávkovačem a detektorem TCD Vyhřívaný (regulace do 150 C) samostatný ventilový box s 3 ks 10-cestných ventilů. Ventily musí umožnit přepínání mezi dávkováním plynného produktu pokusné jednotky a plynné vstupní suroviny a backflush výševroucích uhlovodíků C 7 a vyšších. Dávkovací ventily použitelné minimálně do 150ºC a 2,5 MPa (365 psi). Nainstalovaná kolona nebo systém kolon, umožňující separaci a kvantitativní stanovení CO, CO 2, CH 4, H 2, vzduch, H 2 S, C 3 H 8 (propan) Minimální koncentrační rozmezí jednotlivých složek definovaná tabulkou č. 9 Specifikace TCD Teplota nastavitelná do min 300 C Lineární dynamický rozsah >10 4 Uchazeč uvede konkrétní hodnoty Velkokapacitní absorbér pro odstranění kyslíku a vlhkosti z nosného plynu (sorpční kapacita alespoň 500 mg O 2 a 5 g H 2 O) Indikační absorbér zobrazující vyčerpanost velkokapacitního absorbéru Software (SW) umožňující řízení všech funkcí GC, sběr a zpracování dat SW musí umět automaticky exportovat výsledky do XLS nebo CSV formátu SW musí umět vypočítat obsah jednotlivých složek v objemových i hmotnostních % PC s operačním systémem a dostatečným výkonem pro řízení GC a zpracování dat 2 síťové karty

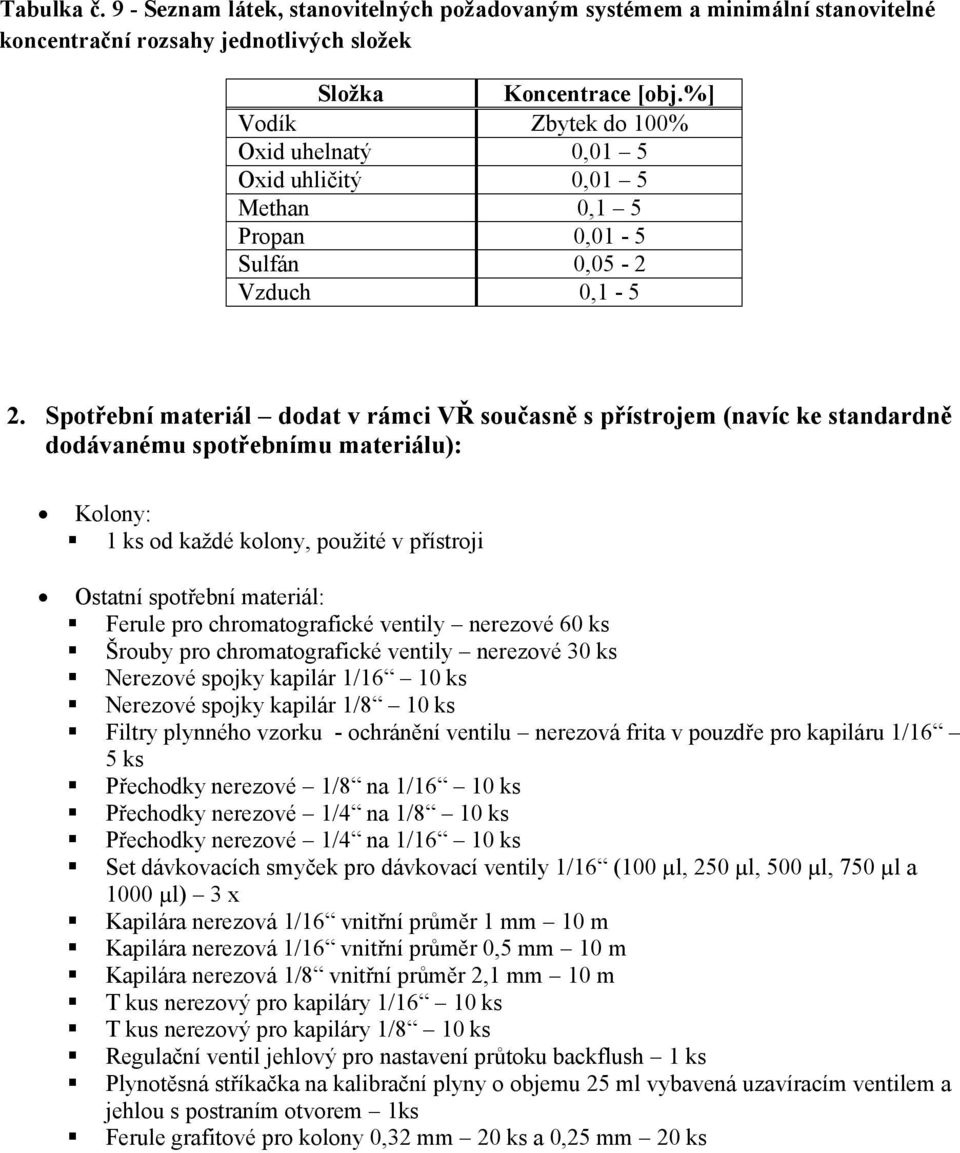

20 Tabulka č. 9 - Seznam látek, stanovitelných požadovaným systémem a minimální stanovitelné koncentrační rozsahy jednotlivých složek Složka Koncentrace [obj.%] Vodík Zbytek do 100% Oxid uhelnatý 0,01 5 Oxid uhličitý 0,01 5 Methan 0,1 5 Propan 0,01-5 Sulfán 0,05-2 Vzduch 0, Spotřební materiál dodat v rámci VŘ současně s přístrojem (navíc ke standardně dodávanému spotřebnímu materiálu): Kolony: 1 ks od každé kolony, použité v přístroji Ostatní spotřební materiál: Ferule pro chromatografické ventily nerezové 60 ks Šrouby pro chromatografické ventily nerezové 30 ks Nerezové spojky kapilár 1/16 10 ks Nerezové spojky kapilár 1/8 10 ks Filtry plynného vzorku - ochránění ventilu nerezová frita v pouzdře pro kapiláru 1/16 5 ks Přechodky nerezové 1/8 na 1/16 10 ks Přechodky nerezové 1/4 na 1/8 10 ks Přechodky nerezové 1/4 na 1/16 10 ks Set dávkovacích smyček pro dávkovací ventily 1/16 (100 µl, 250 µl, 500 µl, 750 µl a 1000 µl) 3 x Kapilára nerezová 1/16 vnitřní průměr 1 mm 10 m Kapilára nerezová 1/16 vnitřní průměr 0,5 mm 10 m Kapilára nerezová 1/8 vnitřní průměr 2,1 mm 10 m T kus nerezový pro kapiláry 1/16 10 ks T kus nerezový pro kapiláry 1/8 10 ks Regulační ventil jehlový pro nastavení průtoku backflush 1 ks Plynotěsná stříkačka na kalibrační plyny o objemu 25 ml vybavená uzavíracím ventilem a jehlou s postraním otvorem 1ks Ferule grafitové pro kolony 0,32 mm 20 ks a 0,25 mm 20 ks

21 3. Hodnocení: Popis hodnocení je uveden v zadávací dokumentaci. U tohoto systému budou u technické úrovně hodnocena následující dílčí kritéria: Ukazatel Váha Popis hodnocení Diagnostické testy stavu přístroje 30 % Ne 0 b b. Lineární dynamický rozsah TCD 60 % b b. Tvorba textového souboru (log file) s informacemi o nestandardních stavech přístroje Ne 0 10 % b. 4. Po instalaci: Funkčnost přístroje bude ověřována bez připojení k pokusným jednotkám. Provést testy přístroje odpovídající rozsahem instalační kvalifikaci Předvést kalibraci systému a analýzu reálného nebo kalibračního vzorku plynu.

22 Chromatograf PZ7 Popis systému: Jednokanálový GC systém s FID detektorem, vybavený počítačem a softwarem, umožňující stanovení uhlovodíkového složení plynného odtahu z pokusných jednotek. Volbou kolony bude možné analyzovat: - nasycené uhlovodíky C 1 C 8 : n-alkány, i-alkány, cykloalkány, benzen, toluen, xyleny - nasycené i nenasycené uhlovodíky C 1 C 8 : dtto + olefíny 1. Minimální technické požadavky na přístroj: Požadavky Vybavení a příprava pro on-line připojení k vyhřívanému výstupu z pokusné jednotky. Termostat chromatografu programovatelný do nejméně 350 C, minimálně 3 teplotní rampy Elektronické řízení tlaků a průtoků všech prvků systému (injektory, detektory), minimálně do 800 kpa Připravený pro práci s kapilárními kolonami o vnitřním průměru 0,25 0,53 mm 1 kanál se S/SL dávkovačem a detektorem FID Vyhřívaný (regulace do 150 C) samostatný ventilový box s 2 ks 10-cestných ventilů. Ventily musí umožnit přepínání mezi dávkováním plynného produktu pokusné jednotky a plynné vstupní suroviny a Dávkovací ventily použitelné minimálně do 150ºC a 2,5 MPa (365 psi). Nainstalovaná kolona nebo systém kolon umožňující separaci a kvantitativní stanovení uhlovodíků C 1 C 8 Specifikace FID Nastavení teploty do min 350 C Nastavitelná rychlost sběru dat do min 50 Hz Citlivost 5x10-12 gc/s Lineární dynamický rozsah >10 6 Uchazeč uvede konkrétní hodnoty Velkokapacitní absorbér pro odstranění kyslíku a vlhkosti z nosného plynu (sorpční kapacita alespoň 500 mg O 2 a 5 g H 2 O) Indikační absorbér zobrazující vyčerpanost velkokapacitního absorbéru Software (SW) umožňující řízení všech funkcí GC, sběr a zpracování dat. SW musí umět automaticky exportovat výsledky do XLS nebo CSV formátu. SW musí umět vypočítat obsah jednotlivých složek v objemových i hmotnostních %.
