1 SITRANS F C MASSFLO Měření průtoku založené na Coriolisově technologii sitrans f s

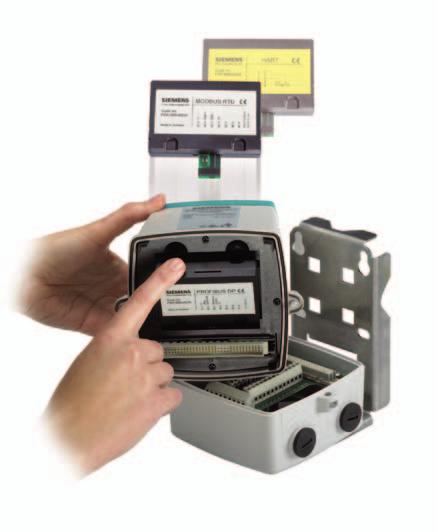

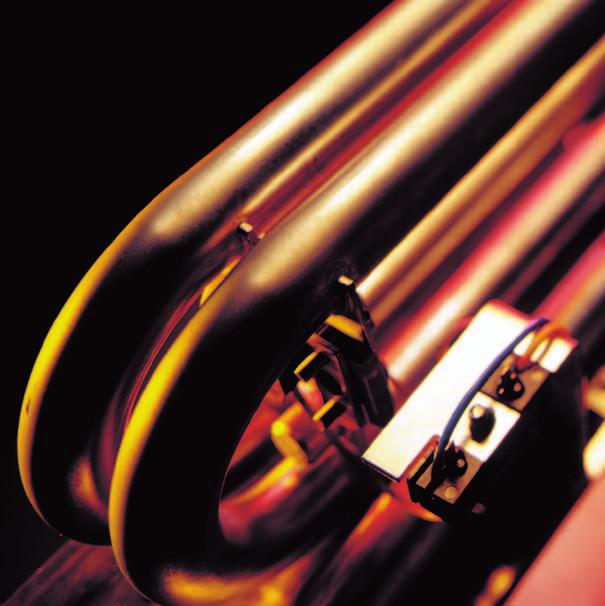

2 Vyspělá technologie pro vyšší přesnost a ziskovost v hodnotovém řetězci Kompletní řada Siemens nabízí kompletní řadu vysoce přesných Coriolisových hmotnostních průtokoměrů pro kritické procesní aplikace v nejrůznějších průmyslových odvětvích. Díky své přesnosti poskytují tyto přístroje přesné informace o kapalinách nebo plynech protékajících potrubím, které se využívají při dávkování, směšování produktů, určování cen nebo výdajů a pro různé jiné účely. 5 důvodů, proč dnes měřiče SITRANS F C MASSFLO patří mezi nejlépe prodávané průtokoměry. Vysoká přesnost 0,0 % hmotnosti a opakovatelnost zaručují maximální kvalitu a minimalizují ztráty. Měření více parametrů hmotnostní průtok, objemový průtok, hustota, frakční průtok a teplota. Měření neovlivňované změnami tlaku nebo teploty. Každý průtokoměr je před dodáním prvotně zkalibrován od výrobce 5. Není zapotřebí žádná údržba: žádné pohybující se součástky Modularita na nové úrovni Měřiče SITRANS F C MASSFLO jsou jediné průtokoměry na trhu, které jsou plně uživatelsky konfigurovatelné, jak softwarově tak i hardwarově. Inteligentní platforma USM II, Universal Signal Module, umožňuje dodatečně nainstalovat individuální požadované funkce díky přídavnému modulu s doplňkovými funkcemi. Modul je po instalaci automaticky detekován a naprogramován na nastavení výrobce pomocí paměťové jednotky SENSORPROM. Kromě modularity dokáže platforma USM II pracovat se všemi současnými i budoucími komunikačními protokoly, např. HART, Profibus nebo CANopen. USM II Konektor MASS MASS 00 DI 0 /

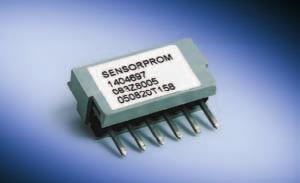

3 Plně integrovaná automatizace Získání plného výkonu Dokonale integrovaná řešení automatizace. Pouze od firmy Siemens Se svou strategií plně integrované automatizace (Totally Integrated Automation; TIA) vytváří firma Siemens vlastní kategorii jakožto jediného poskytovatele společné platformy pro řešení ve všech odvětvích. Strategie TIA, určená pro individuální požadavky zákazníků, umožňuje realizovat řešení automatizace, specifická pro příslušné odvětví, která podstatně zvyšují produktivitu a zároveň zaručují zdravé zajištění investic. Účelem těchto řešení je ideálně podporovat firmy při optimalizaci jejich zařízení, systémů a technologických postupů. Firmy mohou mimo jiné: Potvrdit, že průtokoměry pracují optimálně a jsou správně využívány Zkrátit prostoje díky programům preventivní údržby Získat přístup k datům v reálném čase, pokud jde o parametry průtoku kapalin, kalů či plynů Generovat nejvyšší zisk omezením ztrát a zbytečných nákladů Využívat softwarový nástroj SIMATIC PDM pro obsluhu, konfiguraci, parametrizaci, údržbu a diagnostiku inteligentních provozních zařízení, založený na špičkovém světovém standardu EDD. Technologie SENSORPROM zaručuje nejjednodušší obsluhu hmotnostního průtokoměru na trhu Stačí zapnout přístroj a na displeji se okamžitě objeví aktuální průtok. Jedinečná paměťová jednotka SENSORPROM automaticky cejchuje a programuje měřič MASSFLO. Obsahuje továrně nastavená kalibrační data, velikost potrubí, typ senzoru a nastavení výstupů Automaticky ukládá hodnoty nebo nastavení změněná uživatelem Automaticky přeprogramuje a nastaví případný náhradní převodník Umožňuje výměnu převodníku za méně než 5 minut Řídicí úroveň/provozní úroveň součást plně integrované automatizace Totally Integrated Automation MASS 6000 Compact MASS 6000 Exd MASS 00 DI,5 / /6" Modularita se odráží v jedinečném rozhraní mezi senzorem a převodníkem: standardizované spojení konektorem, stejné pro všechny typy senzorů a konvertorů. K jeho výhodám patří racionální řada výrobků, zjednodušení objednací procedury, flexibilní logistická manipulace a rychlá reakce na měnící se požadavky zákazníků stručně řečeno: konkurenceschopnost.

4 Když si nemůžete dovolit žádné plýtvání pořiďte si MASS 6000 MASS 6000 S vylepšenými převodníky signálů MASS 6000 posunuje firma Siemens vývoj Coriolisovy technologie o ohromný skok vpřed. Na naši technologii nemá žádný vliv kolísání tlaku, teploty, hustoty, elektrické vodivosti či viskozity. S důrazem na bezpečnost, spolehlivost a kvalitu jsme využili vyspělou technologii a dosáhli nepřekonatelného provozního výkonu. Inovační funkce u MASS 6000 Speciální čip pro měření hmotnostního průtoku s nejmodernější technologií ASIC zlepšuje přenosovou odezvu a umožňuje vysokorychlostní dávkování. Vynikající odolnost proti rušení díky patentovanému algoritmu DFT (diskrétní Fourierova transformace). Lepší rozsah dynamického měření. Je značně vylepšena aplikační flexibilita, protože lze umístit měřič do libovolného místa v instalaci. Vyspělé diagnostické a servisní menu usnadňuje odstraňování závad a kontrolu měřiče. Mezi standardní měřené parametry patří hmotnostní průtok, objemový průtok, hustota, teplota a frakční průtok. l gal l/s gal/sec kg/s lbs/sec kg lbs kg/m lbs/ft Brix C F MASS 6000 Exd MASS 6000 MASS MASS IP67 / NEMA 6 s držákem na stěnu

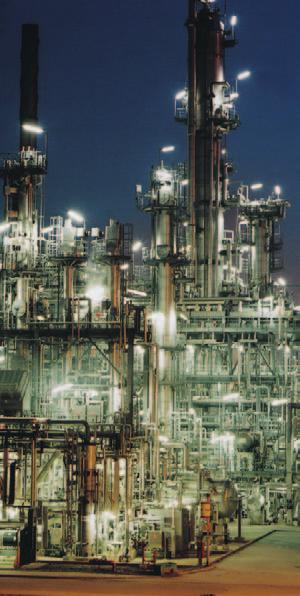

5 Mimořádná bezpečnost a výkon Design MASSFLO Ex Pro maximální bezpečnost a klid Trh se mění. Jak s ním držíte krok? V oblasti chemického průmyslu nabízí firma Siemens specializovaná řešení, která pomáhají zlepšit zužitkování surovin. Dále zvýšit výkonnost na bázi kvality, posílit bezpečnost a snížit náklady. Kombinace přesných technologií a průmyslových zkušeností umožňuje firmě Siemens nabízet chemickému průmyslu bezpečnost, spolehlivost a příznivé náklady. Jako profesionální obchodní partner zvyšujeme flexibilitu a konkurenceschopnost tím, že nabízíme důsledný design výrobků. Celé pouzdro z nerez oceli, což zaručuje optimální náklady Jiskrově bezpečná klávesnice a displej nabízejí optimální funkčnost a programování v nebezpečných prostředích Stávající průtokoměry mohou být dodatečně vybaveny přídavnými moduly, které zajišťují komunikační a jiné funkce pro splnění současných i budoucích nároků 5 5 Technologie SENSORPROM usnadňuje nastavení převodníku; všechny hodnoty a nastavení zadané uživatelem se automaticky ukládají do paměti. Automatické přeprogramování náhradního převodníku umožňuje výměnu za méně než 5 minut. Všechny konstrukce senzorů firmy Siemens jsou jiskrově bezpečné podle Ex ia IIC a splňují nejpřísnější průmyslové požadavky Převodníky MASS MASS 6000 IP67 MASS 6000 EEx d Stupeň krytí IP0 nebo IP66 / NEMA nebo IP67 / NEMA 6 IP67 / NEMA 6 Výstupy proudový, impulsní/frekvenční a reléový nebo proudové, impulsní/frekvenční, reléové pouze pro MASS 9" Vstup Měření optoelektronický vazební člen: nastavení nulového bodu nebo dávka (start/stop/hold) Hmotnostní průtok, celková hmotnost, objemový průtok, celkový objem, hustota, teplota, frakční průtok Sériové rozhraní HART, Profibus PA, Profibus DP, Devicenet, CANopen, Modbus RTU HART, Profibus PA Displej LCD podsvětlený -řádkový alfanumerický Verze Ex [EEx ia] IIC / zóna 0 IS EEx de [ia] IIC / třída, zóna Elektrické napájení 5-0 V stř. / V stř./ss. V stř./ss.

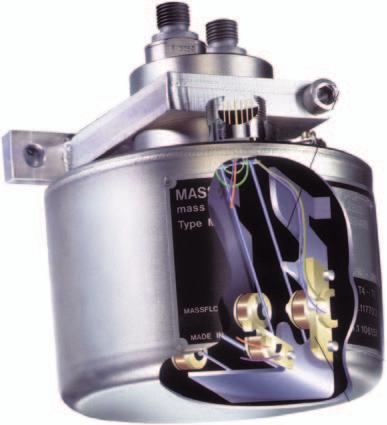

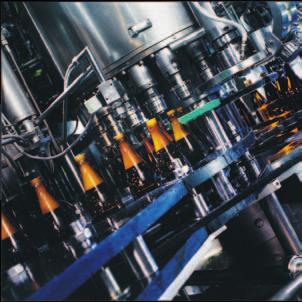

6 Opravdový výkon dává spolehlivé výsledky MASS 00 DI,5 / /6 Zde vyobrazený MASS 00 DI.5 potvrzuje naši filozofii. Měřič je nainstalován pomocí jedné rychloupínací svorky a jednoho konektoru. To je rychlé a ekonomické. Maximální odolnost proti rušení. Koncepce středního bloku spolu s vyváženými potrubními smyčkami zaručuje spolehlivou dlouhodobou stabilitu a eliminuje vlivy procesních podmínek. Plug & Play. Instalace měřiče a jeho uvedení do provozu za méně než 0 minut. V některých odvětvích, např. v potravinářském a nápojovém či farmaceutickém průmyslu je nezbytná přesná kontrola receptur. MASS 00 DI,5 prokázal vynikající výkony v různých aplikacích a provozních zkouškách, pokud jde o přesnost a poměr závad. Je to preferovaný měřič při výzkumu a vývoji stejně jako v aplikacích měření kapalin nebo plynů, když je důležité měřit malé množství. Konstrukce s jedinou trubkou optimalizuje hygienu a bezpečnost. Všechny naše senzory jsou zkonstruovány s jedinou trubkou bez jakýchkoli svarů. To zaručuje, že lze bez obav provádět čištění parou nebo CIP. Montáž svorky Vložte měřič do svorky a utáhněte Připojte připravený vícekolíkový konektor Připevněte propojovací desku k převodníku a můžete začít měřit MASS 00 Velikosti DI,5 / /6 DI / /8 DI 6 / / DI 5 / / DI 5 / DI 0 / Rozsah měření [kg/h / lbs/hr] , Materiál trubek.5 (6 L) nerez ocel nebo Hastelloy C Konfigurace -trubkový systém Velikosti MC DN 50 / " DN 65 /.5" DN 80 / " DN 00 / " DN 50 / 6" Rozsah měření [kg/h / lbs/hr] Rozsah měření [kg/h / lbs/hr].57 (6 L) nerez ocel nebo Hastelloy C Konfigurace -trubkový systém

7 Splňuje nejpřísnější průmyslové nároky MASS 00 DI DI 0 / /8" " Coriolisovy průtokoměry Siemens se používají v aplikacích, které sahají od velmi stabilních minizařízení ve farmaceutickém průmyslu až po náročné úkoly v drsných prostředích chemických procesů a průmyslových aplikací. Optimálního výkonu měřiče se dosahuje díky inteligentní konstrukci senzorů se silným důrazem na bezpečnost, spolehlivost a kvalitu; to umožňuje vysokou přesnost 0, % z hodnoty a velký měřicí rozsah. Automatické vypouštění v horizontální instalaci Minimální tlaková ztráta díky velkému vnitřnímu průměru po celé délce měřiče zaručuje dokonalé sladění průtokové kapacity a přesnosti Vysoké odolnosti proti měnícím se procesovým podmínkám a vibracím se dosahuje díky jedinečné koncepci středního bloku. Pouze jedna trubka beze svarů. Ideální pro aplikace CIP. Bezpečná konstrukce trubky. Používáme nejsilnější trubice na trhu a nabízíme na výběr jakostní nerez ocel nebo Hastelloy pro korozivní aplikace. MC DN 0 DN 50 / " 6" V kategorii velkých velikostí nabízí MC ideální kombinaci velikosti, maximální průtokové kapacity a snadné instalace. Vnitřní montáž měřicích trubek eliminuje přímé spojení s přírubami. To podstatně redukuje vlivy vnějších vibrací. Beze svarů na vysoce namáhaných místech měřicí trubky se dosahuje bezproblémového provozu po celou dlouhou dobu životnosti. Prostorově úsporná robustní konstrukce Necitlivost vůči namáhání potrubí a vibracím Automatické vypouštění v horizontální i vertikální poloze Robustní konstrukce se stabilní montáží Optimálně orientované indukční senzory generují signály s velkými amplitudami Paralelní konstrukce ve tvaru S zlepšuje přesnost a rozsah měření Všechny konstrukce senzorů Siemens jsou jiskrově bezpečné podle Ex ia IIC (zóna 0) a splňují nejpřísnější průmyslové požadavky. Mimořádně robustní a bezpečná konstrukce senzoru, včetně největší tloušťky stěn trubek na trhu, nabízí maximální možné zatížení a jmenovitý tlak 0 bar / 5,95 psi, navíc s vynikající odolností vůči korozivním a abrazivním tekutinám. MASS 00 DI,5 / /6" MASS 00 DI DI 0 /8" " MC DN 0 DN 50 " 6"

8 Vyhledejte svého partnera Siemens kdekoli na světě kontaktujte nás na naší internetové stránce Subject to change without prior notice 0/0 Order No. E000-A0-P70-X-D00 DISPO 7900 PI.P.ALLG WS 00.0 Printed in Denmark Siemens AG 00 BrandFocus A/S Als Offset ApS Siemens s.r.o. Automatizace a pohony Evropská a Praha 6, SITRANS, MAGFLO, MASSFLO, SONOFLO, SENSORPROM a TRANSMAG jsou registrované ochranné známky společnosti Siemens. Ostatní označení používaná v této publikaci mohou být ochranné známky, jejichž použití třetími stranami pro jejich vlastní účely může porušovat práva vlastníků. Informace uvedené v této brožuře obsahují pouze všeobecné popisy nebo charakteristiky výkonu, které v případě skutečného použití nemusí vždy platit tak, jak jsou popsány, nebo se mohou měnit v důsledku dalšího vývoje výrobků. Povinnost zaručit příslušné charakteristiky existuje, pouze je-li výslovně sjednána ve smluvních podmínkách.
