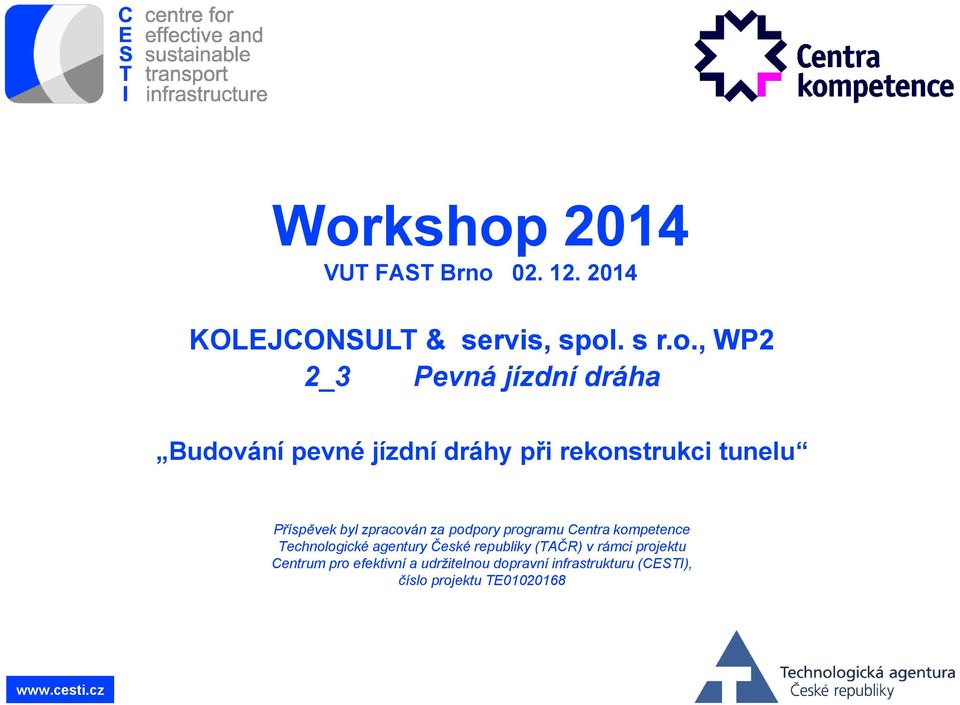

1 Workshop 2014 VUT FAST Brno KOLEJCONSULT & servis, spol. s r.o., WP2 2_3 Pevná jízdní dráha Budování pevné jízdní dráhy při rekonstrukci tunelu Příspěvek byl zpracován za podpory programu Centra kompetence Technologické agentury České republiky (TAČR) v rámci projektu Centrum pro efektivní a udržitelnou dopravní infrastrukturu (CESTI), číslo projektu TE

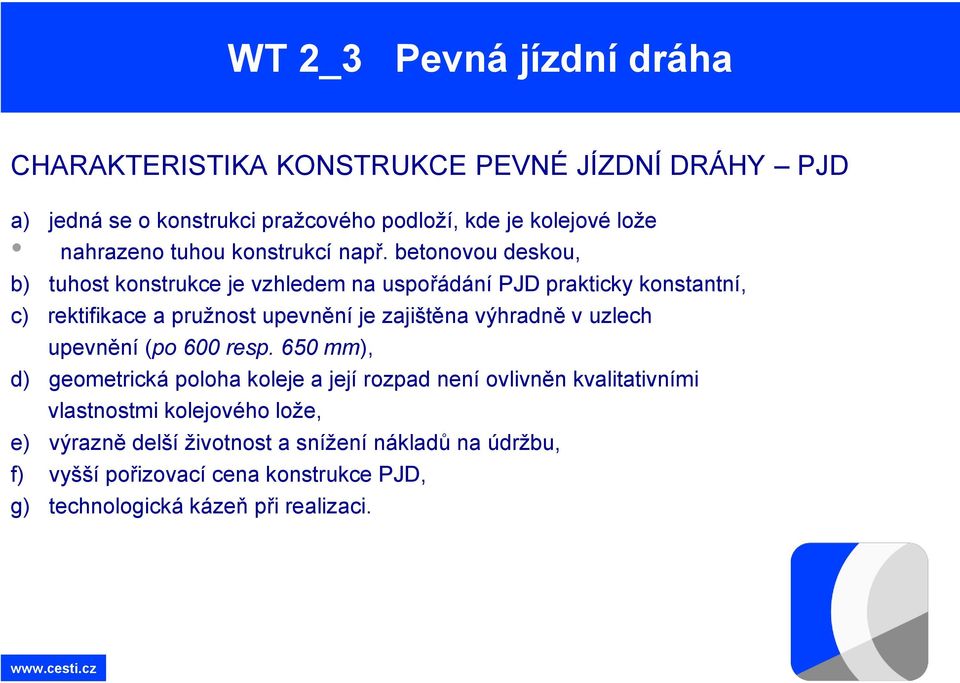

2 CHARAKTERISTIKA KONSTRUKCE PEVNÉ JÍZDNÍ DRÁHY PJD a) jedná se o konstrukci pražcového podloží, kde je kolejové lože nahrazeno tuhou konstrukcí např. betonovou deskou, b) tuhost konstrukce je vzhledem na uspořádání PJD prakticky konstantní, c) rektifikace a pružnost upevnění je zajištěna výhradně v uzlech upevnění (po 600 resp. 650 mm), d) geometrická poloha koleje a její rozpad není ovlivněn kvalitativními vlastnostmi kolejového lože, e) výrazně delší životnost a snížení nákladů na údržbu, f) vyšší pořizovací cena konstrukce PJD, g) technologická kázeň při realizaci.

3 Typy konstrukce PJD z hlediska technologie provádění: a) PJD z velkoplošných prefabrikovaných panelů, b) PJD s dodatečným kotvením upevňovacích prvků do předem zhotovené betonové desky, c) PJD z monolitické desky se zabetonovanými příčnými pražci, d) PJD z monolitické desky se zabetonovanými příčnými dvoublokovými pražci, e) PJD s velkoplošnými pražci uloženými na betonové nebo asfaltové desce, f) PJD s vestavnými, kontinuálně podepřenými kolejnicemi V současnosti jsou nejpoužívanějšími typy a) a d).

4 WT 2_3 Pevná jízdní dráha

5 1. úsek trať Česká Třebová Přerov, úsek Třebovice v Čechách Rudoltice v Čechách, km 9, , 030, obě traťové koleje, dl. 500 m... zemní těleso RHEDA konstrukční systém s příčnými dvoublokovými pražci (pražce Pfleiderer + ŽPSV) 2. úsek trať Vsetín st. hranice ČR / SR, úsek Horní Lideč st. hranice ČR / SR, km 23,169 23,575, obě traťové koleje, dl. 406 m... tunel a předportálí PORR OBB - konstrukční prefabrikovaný systém - nenáročný na používané mechanizační prostředky - realizovatelný z velké části domácími materiálovými zdroji... výroba panelů v ŽPSV (přechodové oblasti PORR + Rail One) 3. úsek ŽSR (SK) trať Nové Město nad Váhom Trenčín, úsek Nové Město nad Váhom Trenčianské Biskupice, U nžkm 102, , dl ,175 m RHEDA konstrukční systém s příčnými dvoublokovými pražci (pražce ŽPSV) přechodové oblasti štěrkový žlab s proměnnou výškou 4. úsek ŽSR (SK) úsek žst Bratislava hl. st., km 53, , , tunel č. 1, dl. 609,56 m... jednokolejný tunel PORR OBB - konstrukční prefabrikovaný systém - realizovatelný výhradně z domácích materiálových zdrojů... výroba panelů v ŽPSV včetně přechodových oblasti Tento úsek vytypován z důvodů: - jednokolejný tunel, - průzkumné práce a projektová příprava, - logistika prací při realizaci PJD, - technologie provádění PJD, - kontrola kvality prací, - konstrukční uspořádání PJD a přechodové oblasti.

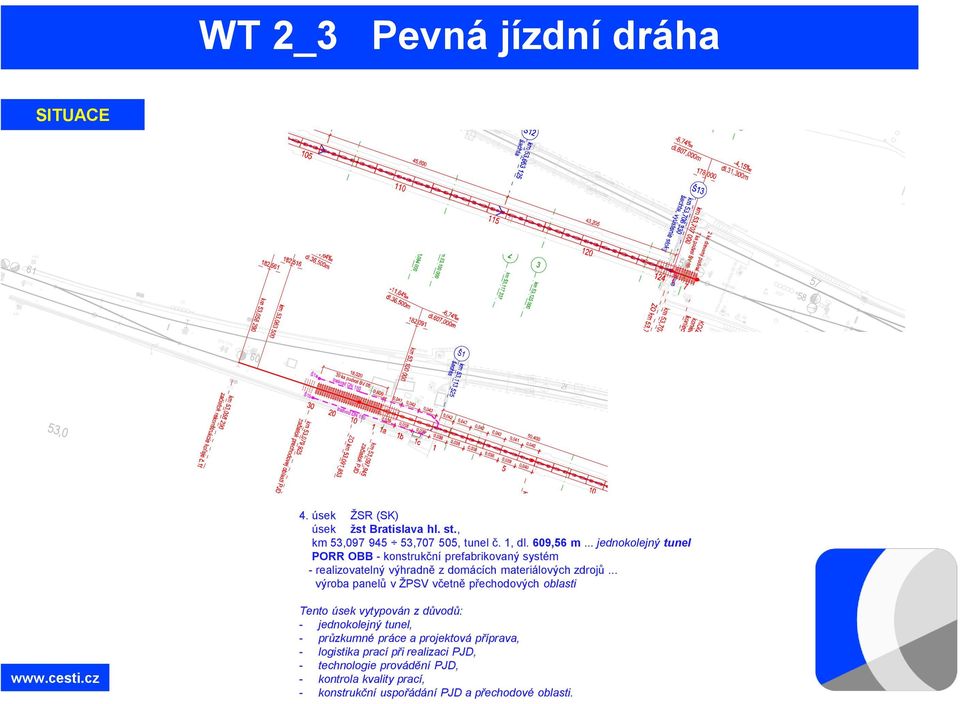

6 betónová priekopa WT 2_3 Pevná jízdní dráha SITUACE drevený podklad betónový žlab 2f ,0 1f betónový žlab 76A è. 76A oporný múr betónová priekopa ,0 76 è. 76 è EOV è.82 è.80a L2f è.80 53,6 SC1S tyè è A è. 75A štrkodrva 73 výška spodnej hrany brány m è. 73 oporný múr 74 è tyè tyè SC2F betónová priekopa EOV EOV VB=186.24m è EOV EOV L1f 60 betónová priekopa oporný múr è. 78A 78A 71 è štrkodrva è.79 SE34EOV štrkodrva tyè plech. búda betónový žlab plech. búda 78 è. 78 betónový žlab 2f 56B è. 77A 77A EOV 66 è ,0 tyè oporný múr 77 è ,7 1f 4. úsek ŽSR (SK) úsek žst Bratislava hl. st., km 53, , , tunel č. 1, dl. 609,56 m... jednokolejný tunel PORR OBB - konstrukční prefabrikovaný systém - realizovatelný výhradně z domácích materiálových zdrojů... výroba panelů v ŽPSV včetně přechodových oblasti 53,1 Tento úsek vytypován z důvodů: - jednokolejný tunel, - průzkumné práce a projektová příprava, - logistika prací při realizaci PJD, - technologie provádění PJD, - kontrola kvality prací, - konstrukční uspořádání PJD a přechodové oblasti.

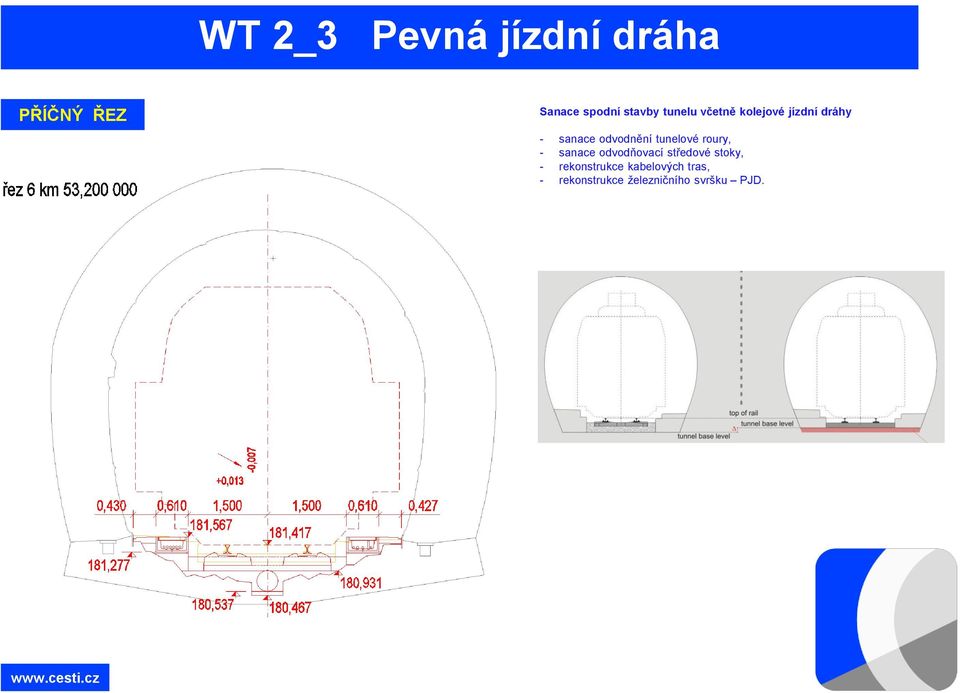

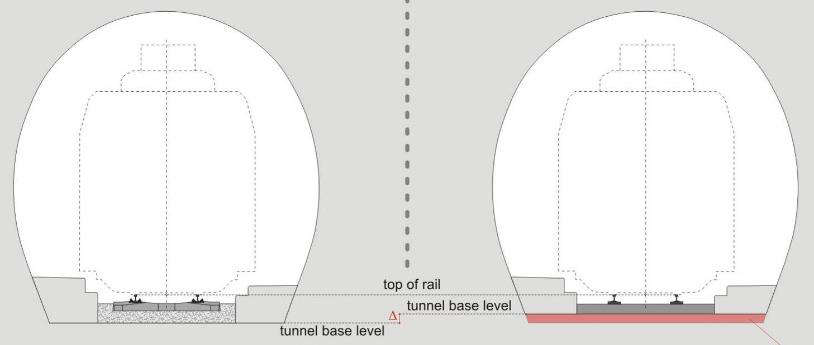

7 PŘÍČNÝ ŘEZ Sanace spodní stavby tunelu včetně kolejové jízdní dráhy - sanace odvodnění tunelové roury, - sanace odvodňovací středové stoky, - rekonstrukce kabelových tras, - rekonstrukce železničního svršku PJD.

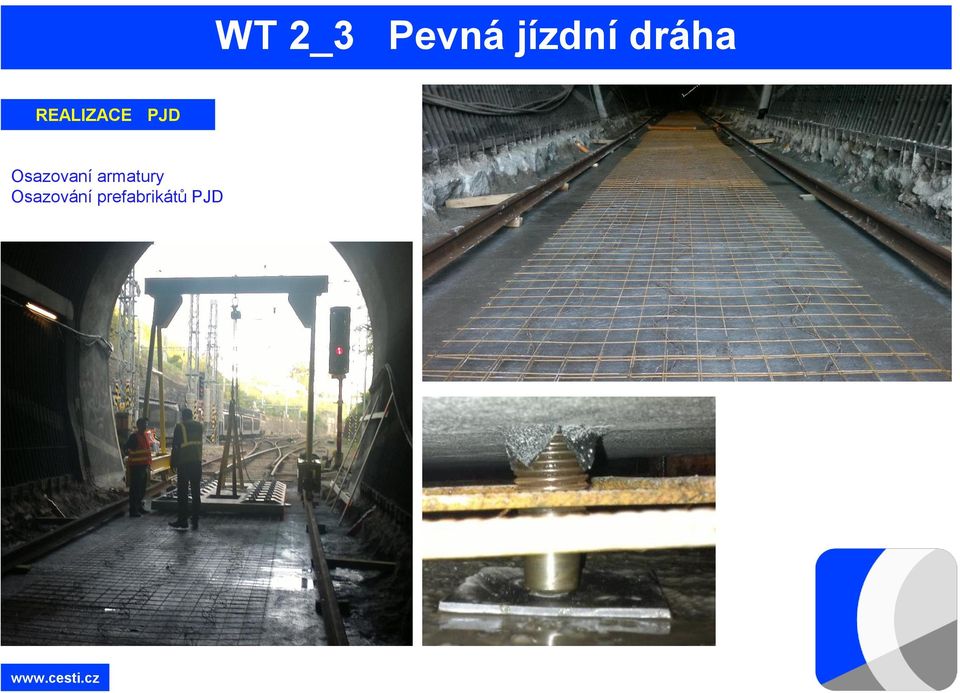

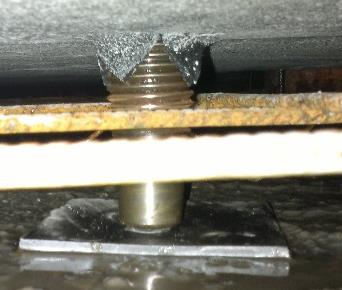

8 REALIZACE PJD Osazovaní armatury Osazování prefabrikátů PJD

9 REALIZACE PJD Osazení bednění Betonáž PJD

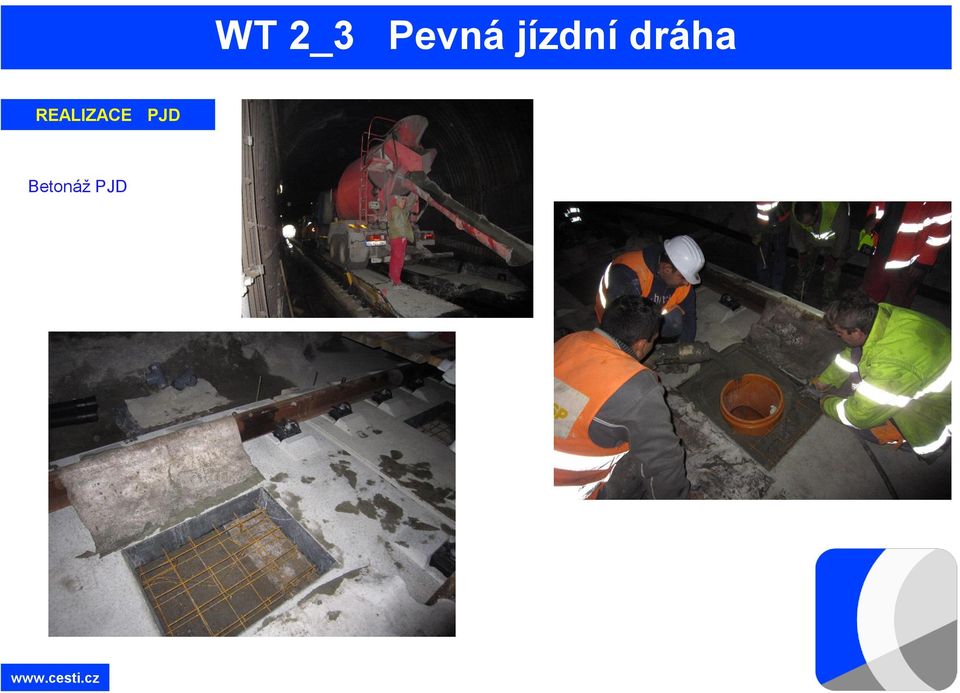

10 REALIZACE PJD Betonáž PJD

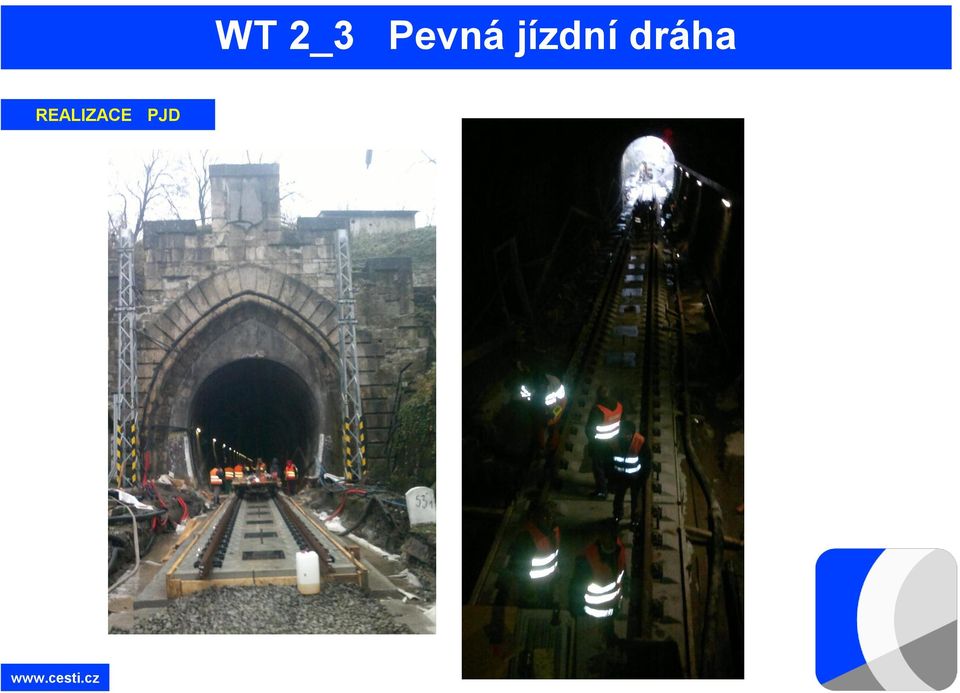

11 REALIZACE PJD

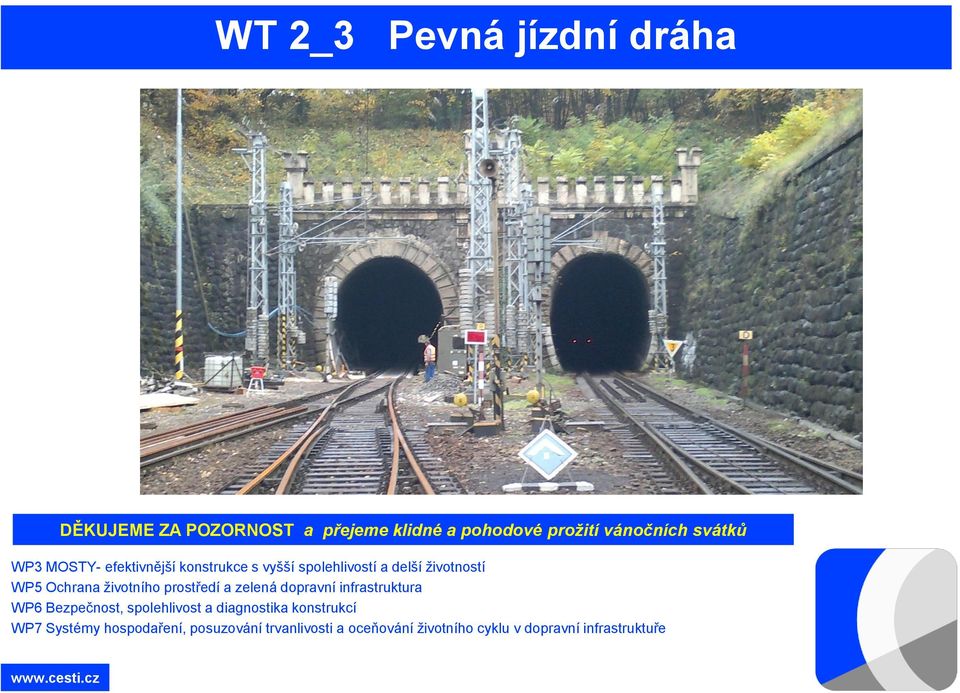

12 DĚKUJEME ZA POZORNOST a přejeme klidné a pohodové prožití vánočních svátků WP3 MOSTY- efektivnější konstrukce s vyšší spolehlivostí a delší životností WP5 Ochrana životního prostředí a zelená dopravní infrastruktura WP6 Bezpečnost, spolehlivost a diagnostika konstrukcí WP7 Systémy hospodaření, posuzování trvanlivosti a oceňování životního cyklu v dopravní infrastruktuře
