1 R VAMBERK STUDIE - NÁVRH STAVBY 02/2016

2 VEŘEJNÝ PROSTOR Vamberk OBSAH: A) PRŮVODNÍ ZPRÁVA 1. Identifikační údaje 2. Vymezení území, požadavky vyplývající z ÚPD města a širších vztahů 3. Koordinační situace, celková situace urbanistické řešení 4. Architektonické řešení A) PRŮVODNÍ ZPRÁVA 1. Identifikační údaje Název stavby: Místo stavby: Vamberk, k.ú. Vamberk B) VÝKRESOVÁ ČÁST F A F A F A F A Širší vztahy Situace Systém městských propojení Situace Urbanistické řešení Situace Půdorys schodiště Stupeň dokumentace: Objednavatel: urbanistická studie MěÚ Vamberk zastoupený Rudolfem Futterem - starostou Husovo náměstí Vamberk F A F A F A F A F A F A F A Vizualizace výstupní část schodiště; pobytová podesta Vizualizace nadhledová perspektiva; schodiště Vizualizace perspektiva; prostor nástupu na schodiště Vizualizace nadhledová perspektiva; výstupní část schodiště Příčný řezopohled; den - noc Podélný řezopohled, den Podélný řezopohled, noc Název a sídlo zpracovatele projektové dokumentace: ATELIER TSUNAMI s.r.o. Palachova Náchod tel.: nachod@atsunami.cz Zodpovědný projektant: Ing. arch. Aleš Krtička Urbanistická část: Ing. arch. Markéta Krejčí, Ph.D. Datum: 02 / 2016 Číslo zakázky: 1406

3 VEŘEJNÝ PROSTOR Vamberk 2. VYMEZENÍ ÚZEMÍ, POŽADAVKY VYPLÝVAJÍCÍ Z ÚPD MĚSTA A Z ŠIRŠÍCH VZTAHŮ 2a. Vymezení řešeného území, definice charakteristika řešené lokality Řešené území leží v k.ú. Vamberk a má rozlohu 4,67 ha. Řešené území je součástí zastavitelné plochy, která je jednou z rozvojových ploch města Vamberk. Důležitost a potenciál území spočívá v blízké docházkové vzdálenosti do centra města a taktéž v přítomnosti vody a atraktivitě nábřežní pozice. Urbanistická studie zpracovává revitalizaci veřejného prostoru při ulici Voříškova Farská. Toto území se tímto projektem stává důležitou součástí zpracování systému pěších propojení města Vamberk. Ucelenost celého systému spočívá v bez-kolizním provázání jednotlivých míst, které jsou v rámci řešení veřejných prostorů navrženy a řešeny jako fungující systém městských propojení s preferencí pěšího a cyklistického provozu. V konceptu lze jednotlivé veřejné prostory a prostranství vymezit následovně: A B C Veřejné prostranství park U mostu Veřejné propojení pěší a cyklistické propojení, městské nábřeží při řece Zdobnici Revitalizace veřejného prostoru Voříškova - Farská Řešeného území se dotýká změna ÚP (pořizovaná v době zpracování urbanistické studie). Změna ÚP zahrnuje část řešeného území a součástí jejího pořízení jsou skladebné prvky A (Veřejné prostranství park U mostu a B (Veřejné prostranství pěší a cyklistické propojení, nábřeží řeky Zdobnice) Přiložený výřez je pracovní dokument v procesu pořízení změny ÚP ve fázi po společném jednání s dotčenými orgány. PLOCHY SMÍŠENÉ OBYTNÉ - MĚSTSKÉ / Bsm Hlavní využití : Bydlení a občanské vybavení. Přípustné využití : - bytové domy - řadové rodinné domy - občanské vybavení a služby, které nesnižují kvalitu prostředí a pohodu bydlení ve vymezené ploše a jsou slučitelné s bydlením - hotely, penziony - doplňkové stavby na pozemcích staveb hlavních, např.: přístřešky pro auta, bazény - garáže integrované do budov hlavního využití a hromadné garáže - veřejná prostranství, veřejná zeleň, veřejná parkoviště - dětská hřiště a hřiště sloužící obyvatelům ve vymezené ploše - ploty do výšky 1,8 m - související dopravní a technická infrastruktura Podmíněně přípustné využití : - v ploše přestavby Bsm1 a Bsm2 dle stanovených specifických podmínek využití (viz kapitola c.3. Vymezení ploch přestavby) Nepřípustné využití : - rodinné domy neuvedené v přípustném využití - stavby pro rodinnou rekreaci - motely a ostatní stavby ubytovacích zařízení - zejména, ubytovny, kempy a skupiny chat nebo bungalovů - stavby pro výrobu a skladování - zemědělské stavby - stavby autoopraven, autoservisů a čerpacích stanic pohonných hmot - stavby se zvýšenými nároky na nákladní dopravu a hygienu prostředí Podmínky prostorového uspořádání včetně základních podmínek ochrany krajinného rázu : - výšková regulace zástavby - nejvýše čtyři nadzemní podlaží včetně podkroví - intenzita využití pozemků - koeficient zastavění, tj. poměr plochy zastavěné budovami k ploše pozemku jednoho vlastníka v této ploše, bude maximálně 0,4; koeficient zeleně, tj. poměr plochy nezastavěné a nezpevněné k celkové ploše pozemků jednoho vlastníka v této ploše, bude minimálně 0,4 PLOCHY VEŘEJNÝCH PROSTRANSTVÍ - PARK, VEŘEJNÁ ZELEŇ / Pz Hlavní využití : Veřejná prostranství převážně pro relaxaci obyvatel. Přípustné využití : - veřejná prostranství - veřejná zeleň, park - plochy a zařízení pro relaxaci obyvatel - veřejně přístupné přístřešky - dětská hřiště - související dopravní a technická infrastruktura - tyto plochy jsou ve smyslu zákona č.114/92 Sb., o ochraně přírody a krajiny, v platném znění, určeny k náhradní výsadbě Nepřípustné využití : - stavby pro bydlení a rodinnou rekreaci - stavby ubytovacích zařízení - stavby občanského vybavení, sportoviště - stavby pro výrobu a skladování - zemědělské stavby - stavby autoopraven, autoservisů a čerpacích stanic pohonných hmot Podmínky prostorového uspořádání včetně základních podmínek ochrany krajinného rázu : - výšková regulace zástavby - nejvýše jedno nadzemní podlaží do výšky 4 m - intenzita využití pozemků - koeficient zastavění se nestanovuje; koeficient zeleně, tj. poměr plochy nezastavěné a nezpevněné k celé ploše, bude minimálně 0,8 Uvedené stanovení podmínek pro využití ploch s rozdílným způsobem využití je uvedeno z pracovního materiálu pořízení změny ÚP 01/2016

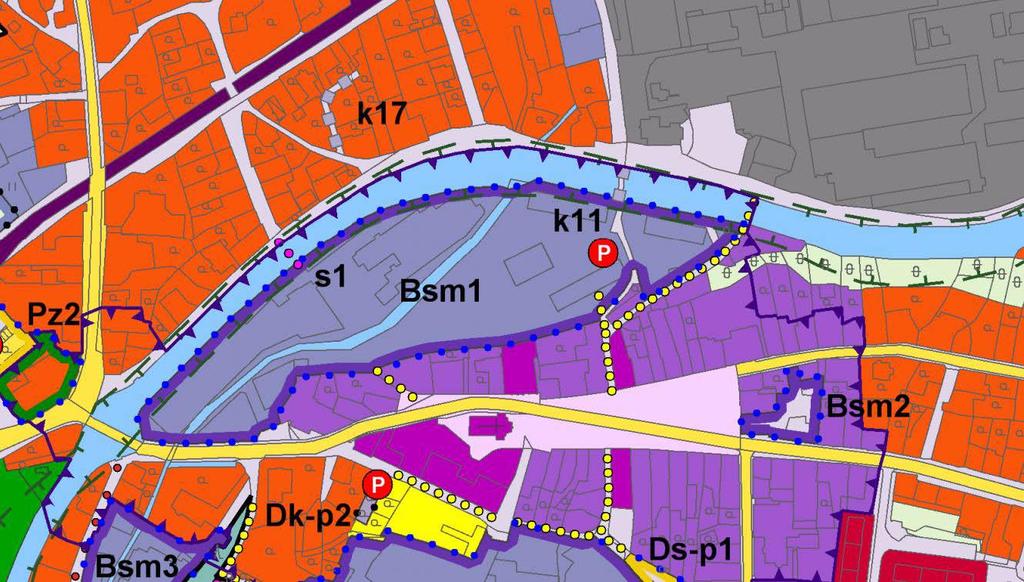

4 VEŘEJNÝ PROSTOR Vamberk V dlouhém časovém horizontu nedošlo k naplnění funkčního a prostorového návrhu zastavitelné plochy. V současné době je pořizována změna ÚP dle aktuálních záměrů města. Toto území je z hlediska probíhající změny ÚP vymezeno následovně: Průmyslová výroba a skladování plocha Vp4 Veřejné prostranství park, veřejná zeleň Pz4 Veřejné prostranství park, veřejná zeleň Pz4a podél Zdobnice bude vedena stezka pro pěší a cyklisty s doprovodnými plochami zeleně Plochy smíšené obytné městské BSm1 Dva základní tahy, z nichž jeden je bariérový a druhý bezbariérový poskytují logické propojení a urbanistická studie pracuje s trasováním v intenci stávajících komunikací. Toto řešení podporuje fakt vedení a realizace městských propojení po pozemcích v majetku města Vamberk. PARCELY V RÁMCI ŘEŠENÉHO ÚZEMÍ Parcelní Výměra Druh pozemku číslo (m 2 ) ostatní plocha 1764/ st.303 zastavěná plocha a nádvoří Způsob využití Vlastník poznámka BSm1 Město Vamberk rozsáhlé chráněné území rozsáhlé chráněné 202 BSm1 Město Vamberk území 319 zahrada 2446 ostatní plocha 99 BSm1 Město Vamberk 54 BSm1 SJM Holoubek František, Holoubková Marie 326 ostatní plocha 1964 BSm1 Holoubek František ZPF,rozsáhlé chráněné území rozsáhlé chráněné území rozsáhlé chráněné území 1569 zastavěná plocha a nádvoří 536 BSm1 Holoubek František rozsáhlé chráněné území 323 zahrada 262 BSm1 Kašpar Oldřich, Ing. ZPF,rozsáhlé chráněné území 310/2 ostatní plocha 54 BSm1 SJM Kašpar Oldřich, Ing., Kašparová Dagmar MUDr. rozsáhlé chráněné území Výřez z ÚP města Vamberk Funkční využití ploch v pozici směrem náměstí vyplývá ze současně platného územního plánu. Část řešeného území neovlivňuje změna ÚP a Uvedené prostory jsou dle současně platného územního plánu součástí stabilizovaných ploch: smíšené obytné městské a plochy dopravní infrastruktury. 3. KOORDINAČNÍ SITUACE, CELKOVÁ SITUACE URBANISTICKÉ ŘEŠENÍ Řešené území se nachází v pozici mezi hlavním městským náměstím - Husovo náměstí a nábřežní pozicí řeky Zdobnice. Neutěšený současný stav vyplývá pouze z kvality provedení veřejně přístupných míst a to především venkovního schodiště. Revitalizace veřejného prostoru spočívá ve vytvoření kvalitního veřejného prostoru pro každodenní užívání. Z hlediska městské průchodnosti lze definovat revitalizaci těmito dvěma základními liniemi: 1. MĚSTSKÉ SCHODIŠTĚ bariérové propojení schodišťovou formou určeno pro pěší 2. ULIČNÍ PROSTOR ULICE VOŘÍŠKOVA Bezbariérové městské propojení pro pěší, cyklisty se sdruženým provozem pro zklidněnou automobilovou dopravu s omezeným povolením vjezdu Součástí řešeného území je stávající ubytovací zařízení. V návaznosti na tuto funkci je navržena úprava požadované parkovací plochy doprava v klidu a průjezdného profilu mezi ubytovnou a řekou Zdobnicí. MĚSTSKÉ SCHODIŠTĚ Koncept městského schodiště pracuje s formou park na schodech. Návrh ovlivnilo velké výškové převýšení mezi niveletou Husova náměstí a úrovní nábřeží. Propojující městské schodiště vytváří místo, které uživatelsky pracuje s těmito charakteristikami: - POHYB = přehlednost, otevřenost a bezpečnost prostoru = dimenze dostatečné šířky schodišťového ramene, zajištěno rozšířením do ploch současného zbořeniště široké mezi-

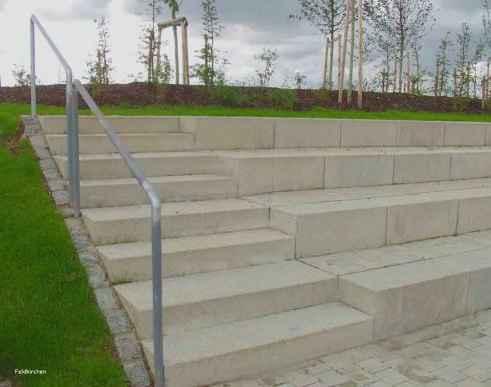

5 VEŘEJNÝ PROSTOR Vamberk podesty, vycházející z ergonomie lidské chůze směr výstupní čary reagující na propojovaná místa, směřování = zlepšení orientace v daném místě otevření schodiště směrem k ulici Voříškové a zrušení opěrných stěn vytvářející současný tunelový dojem vložení kvalitního uličního osvětlení pro pocitovou příjemnost a přehlednost ve večerních hodinách - POBYT = nabídka pobytových aktivit = široké pobytové mezipodesty umožňující pobyt podpořený navrženým městským mobiliářem součástí schodiště jsou široké sedací schody podílející se na vizuálním rozšíření schodišťového prostoru + jsou navrženy v dimenzích umožňující sezení = princip celoroční variabilní lavičky široké posezení formou dřevěné široké paluby Vzhledem k soukromému vlastnictví středové trávníkové plochy zde nedošlo k definici městské aktivity a veškerá náplň byla umístěna do prostorů schodiště. PRINCIP PARKU NA SCHODECH prostorová koncepce Městské schodiště se koncepčně skládá z ramena s klasickými stupni s pohodlným mírným spádem pro příjemnost pěší chůze. Součástí schodišťového ramene jsou široké sedací schody. Jejich proporce umožňuje příjemné posezení a zastavení na schodech. Jsou zároveň předělem mezi vegetativní úpravou zpevněného svahu směrem k ulici Voříškova. dláždění bez oddělení pro jednotlivé druhy pohybu. Navazuje na princip řešení prostoru náměstí a z historického kontextu vývoje místa je zde navržena klasická žulová kostka. Profil ulice Voříškové je řešen formou maximálního zklidnění přípustné automobilové dopravy formou Zóna tempo 30. V úzkém stávajícím profilu je zde vymezen z jiného materiálu jeden profil pro pěší na straně k parkově upravenému místu. Dalším segmentem je předláždění prostoru nádřeží a organizace stávající dopravy v klidu při ubytovně. Pěší lávka přes řeku Zdobnici Řešení lávky přes řeku Zdobnici bude využívat stávající nosnou konstrukci, která bude v dalších fázích projektové dokumentace posouzena ze statického hlediska. Návrh počítá s úpravou a novým řešením pochozí plochy lávky a novým řešení ochranného zábradlí. Celková koncepce pracuje s materiálovou skladbou kovových prvků pochozí rošt (variantně dřevěná paluba) a jednoduchý elegantní design uzavřených jäcklových profilů ve svislém členění. Barevné řešení pohledový aspekt zábradlí = opatřeno bílým nátěrem. Nedílnou součástí městského schodiště jsou stromové vegetativní prvky. Jejich prosázení do schodiště vytváří koncepční provázání s parkově upravenou středovou plochou. Stejným principem byla rozmístěna osvětlovací tělesa veřejného osvětlení. materiálová koncepce Základní materiálová skladba městského schodiště spočívá v kombinaci beton mlat betonové jednotlivé schodišťové dílce, na zpevněných podestách betonová dlažba. Velké mezi-podesty mají pochozí materiál mlat, který navozuje atmosféru parku na schodech a v letních měsících bude přispívat k lepšímu mikroklimatu. Dalším materiálově výrazným prvkem jsou opěrné zdi, které jsou materiálové navrženy v cihelném obkladu tmavě hnědého odstínu. Součástí opěrných zdí je bezpečnostní zábradlí v jednoduchém designovém provedení ocelová tyčovina v barevném grafitovém nátěru. městský mobiliář Městský mobiliář tvoří parkové lavičky podporující pobytovou funkci. Stejnou funkci v řešeném území zajišťují široké sedací schody a dřevená sedací fixní lavice. Dále kvalitu vybavenosti veřejného prostoru vytváří přítomnost venkovních svítidel, zahrazovacích sloupků, odpadkových košů a mříží u stromů zabraňující sešlapávání. Veřejné osvětlení Návrh veřejného osvětlení sdílí stejnou koncepci jako nově navržené vegetační prvky. Jsou formou nahodilé kompozice rozmístěny do prostoru schodiště. Byly vybrány typy svítidel formy světelného sloupku, pro docílení tvarové jednoduchosti principu světlené skulpturální tyče/prvku. ULIČNÍ PROSTOR ULICE FARSKÁ VOŘÍŠKOVA prostorová koncepce Urbanistický návrh vychází ze stávající definice uličního trasování. Revitalizace zahrnuje úpravu uličního profilu s ohledem na preferenci pěšího pohybu. Profil ulice Farské pracuje s konceptem Ing. arch. Markéta Krejčí, Ph.D.

6 F A ORTOFOTO MAPA: OBECNÁ MAPA ČR: Zdobnice RYCHNOV NAD KNĚŽNOU Voříškova Farská Husovo náměstí ŽAMBERK Vamberk HRADEC KRÁLOVÉ ŠIRŠÍ VZTAHY S

7 F A ARC HITECTURE ICE BN ZDO heliport PEWAG A PARK "U mostu" B C M 1 : m

8 F A Zdobnice Betonové schody rameno s klasickými stupni, mírný spád - příjemnost chůze široké sedací schody - vizuální rozšíření prostoru městského schodiště Betonová dlažba 200x200mm Betonové dílce schodiště + betonová dlažba 100x100mm Mlat mlatová plocha Dlažební kostka Asfaltová plocha Voříškova Opěrná zeď Parková lavička s opěradlem ocelová konstrukce, sedák i opěradlo z dřevěných desek nebo nerezových kulatin Odpadkový koš se stříškou ocelové tělo, výplň z perforovaného plechu Zahrazovací sloupek válcový sloupek se zakončením ve tvaru T pod horní plochu zakončení sloupku je možné zasadit led diodu. Venkovní svítidlo sloup + osvětlovací část; tvar válce, celková výška 4,25m nebo 5,25m; průměr 200mm Mříž ke stromu Farská Půdopokryvná výsadba zpevnění svahu (např. Hedera helix) Trávníková plocha Husovo náměstí Stávající stromy Popínavá zeleň Nově navržené stromy (např.gleditsia triacantos) m SITUACE - Urbanistické řešení S

9 F A Betonové schody rameno s klasickými stupni, mírný spád - příjemnost chůze široké sedací schody - vizuální rozšíření prostoru městského schodiště Betonová dlažba 200x200mm Betonové dílce schodiště + betonová dlažba 100x100mm Mlat mlatová plocha Dlažební kostka Asfaltová plocha Opěrná zeď Parková lavička s opěradlem ocelová konstrukce, sedák i opěradlo z dřevěných desek nebo nerezových kulatin Odpadkový koš se stříškou ocelové tělo, výplň z perforovaného plechu Zahrazovací sloupek válcový sloupek se zakončením ve tvaru T pod horní plochu zakončení sloupku je možné zasadit led diodu. Venkovní svítidlo sloup + osvětlovací část; tvar válce, celková výška 4,25m nebo 5,25m; průměr 200mm Mříž ke stromu Půdopokryvná výsadba zpevnění svahu (např. Hedera helix) Trávníková plocha Stávající stromy Popínavá zeleň Nově navržené stromy (např.gleditsia triacantos) M 1 : m SITUACE - Půdorys schodiště

10 F A VIZUALIZACE Výstupní část schodiště; pobytová podesta

11 F A VIZUALIZACE Nadhledová perspektiva - schodiště

12 F A VIZUALIZACE Perspektiva - prostor nástupu na schodiště

13 F A VIZUALIZACE Nadhledová perspektiva - výstupní část schodiště

14 F A DEN NOC M 1 : m PŘÍČNÝ ŘEZOPOHLED - noc, den

15 F A DEN M 1 : m PODÉLNÝ ŘEZOPOHLED - den

16 F A NOC M 1 : m PODÉLNÝ ŘEZOPOHLED - noc
