1 solidarita žije

2 JIŽ PRVNÍ KOLO SOUTĚŽE UKÁZALO, ŽE SOUTĚŽÍCÍ ŘEŠÍ ÚLOHU DOST RŮZNORODĚ A ŽE NESMĚŘUJÍ K ŽÁDNÉ SHODĚ V NÁZORECH A SPOLUPRÁCI NA DALŠÍM VYPRACOVÁNÍ. Karel Storch, k soutěži na bytové typy Solidarita, 1947

3 identifikační údaje projektu a zpracovatele Název: Park Na Solidaritě - urbanistická studie Lokalita: Katastrální území Strašnice (731943), Parcelní čísla celé pozemky 2796/1, 2974/30, 2794/470, části pozemků č. 4538/1, 4538/3, 4547/1, 4535, 4546, 4518/2, 4518/4, 2794/471 Plocha v územním plánu: plocha ZP - parky, historické zahrady a hřbitovy (záměrně založené architektonicky ztvárněné plochy zeleně) Rozloha celkového řešeného území: m2 Autor: Kontaktní údaje: Ing. arch. Lucie Vogelová, Ing. Zuzana Štemberová, atelier TERRA FLORIDA v.o.s. Ing. Mgr. Eva Jeníková, atelier IN-SITE Ing. arch. Lucie Vogelová, Ing. Zuzana Štemberová, atelier TERRA FLORIDA v.o.s. Grafická 20, Praha , terraflorida@terraflorida.cz IČ Ing. Mgr. Eva Jeníková, atelier IN-SITE K Horoměřicům 632/7, Praha eva.jenikova@in-site.cz www@in-site.cz IČ

4 situace širších vztahů M 1:2000 STRAŠNICKÁ VOZOVNA DO CENTRA HOTEL SPECIÁLNÍ ŠKOLA MŠ DVOULETKY SPECIÁLNÍ ŠKOLA SOKOL STRAŠNICE ST KULTURINÍ DŮM BARIKÁDNÍKŮ DO VRŠOVIC

5 Černokostelecká DO ŘÍČAN STRAŠNICKÉ DIVADLO Úvalská ZŠ BRIGÁDNÍKŮ V Olšinách parkové plochy vyhražené plochy zeleně významné aleje hlavní dopravní tahy

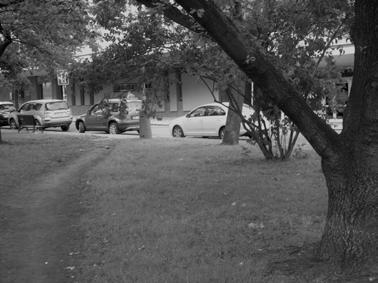

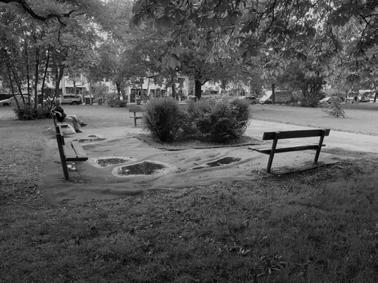

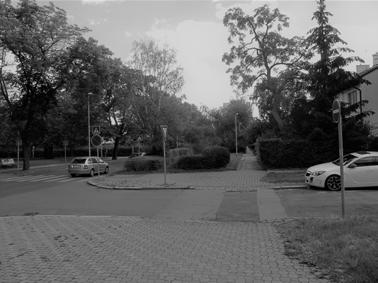

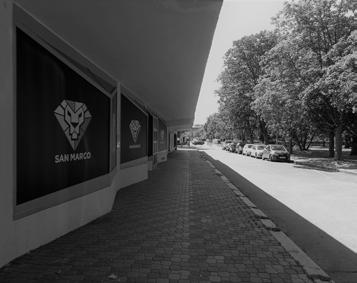

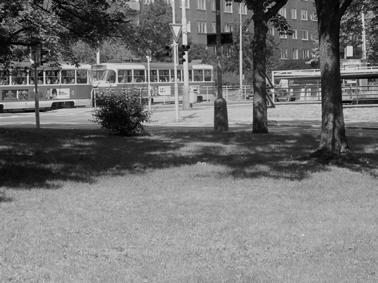

6 průzkumy - negativa špatný stav pěších komunikací 1 nedostatek cest pro pěší v severní části parku rozpačitý architektonický výraz divadla, nedořešený předprostor 3 6 chybějící přechody vytváří nebezpečná místa pro děti 4 velké dopravní zatížení, hluk z ulice Černokostelecké 5 5 místo obchodů pro místní je herna ZELEŇ - nedostatečná údržba, dosadby nových dřevin nekoncepční, druhově a tvarově nevhodné AUTA - mají přednost před chodci. park je izolovaný a rozdělený dopravou DIVADLO - není skutečnou dominantou náměstí ŠKOLA - nemá dořešený předprostor a napojení do parku SEVERNÍ ČÁST PARKU - nelákavé, nepříjemné místo, slouží jen jako pěší zkratka k zastávce STROMY - buď staré, nebo hodně mladé - chybí jedna generace stromů. Hodně stromů dožívá. PARK - málo možností, co dělat. Chybí společný prosotr pro víc lidí. Centrální prostor je nejasný a nefunkční BUDOVA ŠKOLY - úplně uzavřená vůči parku, bez pěšího i vizuálního propojení KOMUNIKACE - nesjednocené a nekvalitní povrchy chybí vizuální propojení chybí přechod chybí pěší propojení výrazné zatížení hlukem z dopravy nevyužitý potenciál míst nefunkční parter 6

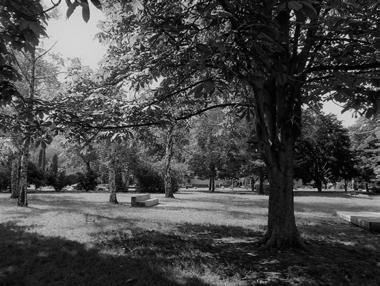

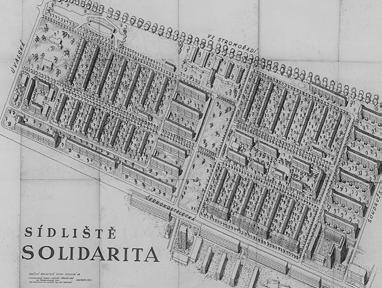

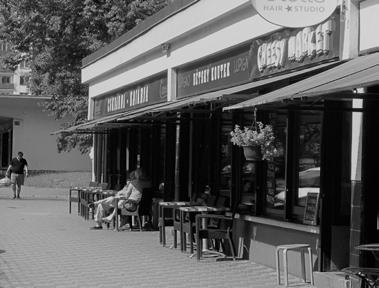

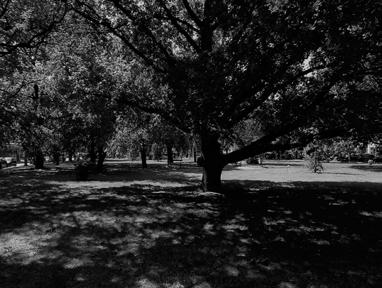

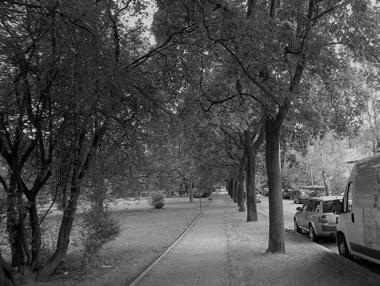

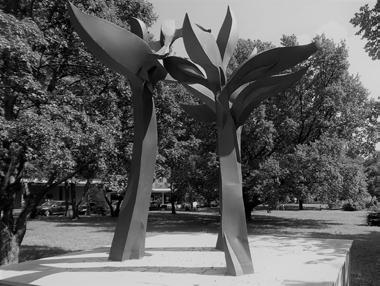

7 průzkumy - pozitiva dobová sochařská výzdoba v parku 1 aktivita místních občanů - prvky v parku, rodinné centrum 2 kvalitní projekt sídliště Solidarita, s budovami občanské vybavenosti 3 dlouhověké, velké stromy 4 vzrostlá stromořadí tvoří hranu parku 5 živý obchodní parter 6 PARK - jižní část je celoročně využívaná, napříč generacemi PĚŠÍ A CYKLISTICKÁ DOPRAVA - i přes zhoršené podmínky je místo využívané k procházkám a projížďkám DIVADLO - současná náplň přitahuje diváky, nejen místní KOMUNITA - aktivní místní obyvatelé všech věkových kategorií MÍSTO - oblíbená, architektonicky významná čtvrť plná zeleně, vyhledávaná pro bydlení ALEJE - od dob založení sídliště jsou identifikačním prvkem čtvrti. Významné aleje při ulici V Olšinách. SPOLEČENSTVÍ - přítomnost školy, obchodů, divadla a další vybavenosti vytváří podmínky pro živé lokální centrum DĚTI A PSI - příznivé je zvykové využívání parku dětmi, venčení psů se odehrává v blízké aleji a na psí louce SPORT - v okolí je dostatek různorodých venkovních hřišt PŘEDZAHRÁDKY U RODINNÝCH DOMŮ - oblíbený prvek, pomáhající vytvářet soicální kontatky dobrá pěší návaznost v území přístup k zastávkám MHD značená cyklotrasa naučná stezka kvalitní obchodní parter hodnotná stromořadí významné budovy

8

9 NÁVRH SE ZABÝVÁ VEŘEJNÝM PROSTOREM PO VŠECH STRÁNKÁCH Z hlediska širších vztahů se věnuje napojení do okolí, respektuje dané trasy a využívání území. Vytváří lokální prostor, určený především místním obyvatelům. Řeší dopravu jak automobilovou, tak pěší a cyklistickou, ve zvoleném řešení vytváří pro všechny rovné šance. Místo tranzitního náměstí vzniká ucelený veřejný prostor s různorodostí pěšího pohybu pro všechny věkové kategorie. Pomocí dopravního řešení, barevné stezky a pohledových os se spojuje severní a jižní část. Návrh nabízí jednoduché funkční řešení, vybrané s ohledem na realizovatelnost ve dvou fázích a dlouhodobou udržitelnost po realizaci celého území. První etapa řeší vnitřní prostor parku, ve druhé je připojen celý obvodový parter, včetně celkového dopravního řešení a koncepční obnovy alejí. Architektonické a výtvarné řešení má osobitý, nezaměnitelný charakter. Zvolené řešení se vztahuje k historicky silnému období vzniku sídliště Solidarita a připomíná grafickou formou přelomové momenty místa. Hlavním oživujícím prvkem je originální fontána ve středu mlatové plochy, v srdci parku. Prostor je doplněný o řadu laviček, herních prvků, osvětlení i dalšího vybavení, navázaného na linii červené stezky, která tvoří spojnici jednotlivých ploch v parku. Předpokládá se zapojení občanů od rozhodování po realizaci. Sociální zázemí místa je již nyní jeho silnou stránkou, kterou se snaží dané řešení posilovat. Řešení zeleně zachovává systém výrazných uličních stromořadí, v parku zůstávají všechny hodnotné, vzrostlé dřeviny a rozlehlé trávníky. Pro oživení jsou navržené kvetoucí pásy trvalek, stávající stromy jsou doplněny vhodnými dřevinami.

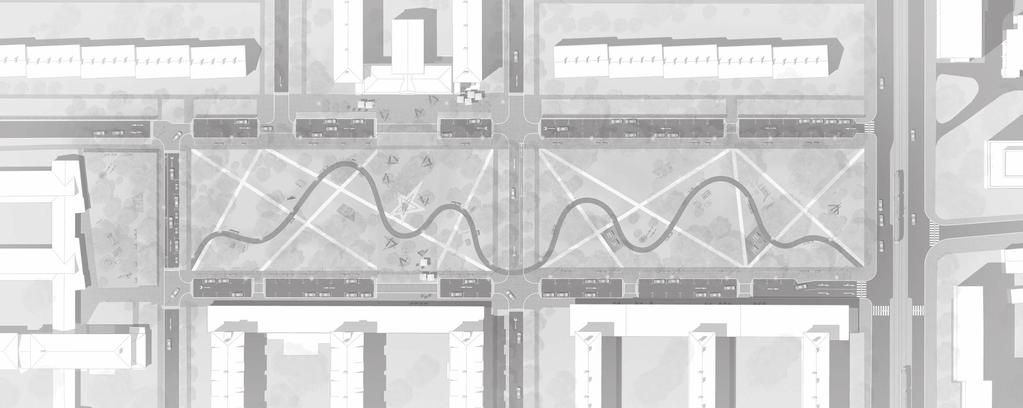

10 východiska návrhu 1 STRAŠNICKÉ DIVADLO 1 NAVRŽENÉ PĚŠÍ PROPOJKY VYCHÁZEJÍ ZE STÁVAJÍCÍH SMĚRŮ POHYBU propojky skrz - praktické, rychlé okruh po obvodu parku oddělěný od vozovky pásem zeleně se stromořadím - lem parku chodník podél ulice Turnovského posunut směrem do parku, aby i zde měl zelený předěl ZŠ BRIGÁDNÍKŮ ČERNOKOSTELECKÁ 2 3 bezbariérové propojení parku s parterem domů zvýšením vozovky do úrovně chodníků řešení zároveň zklidní dopravu a zvýší bezpečnost červená linie - cesta propojující park sjednocuje původně rozdělené části parku stávající plocha parku stávající směry pěšího pohybu navržené pěší propojky 2 3 STRAŠNICKÉ DIVADLO STRAŠNICKÉ DIVADLO ČERNOKOSTELECKÁ ČERNOKOSTELECKÁ ZŠ BRIGÁDNÍKŮ ZŠ BRIGÁDNÍKŮ úrovňové propojení ploch pro pěší červená linie spojující plochy v parku

11 navržené funkční uspořádání ploch M 1:1000 hřiště pro školní děti rozšířený prostor před divadlem spojení do parku srdce parku mlatová plocha mezi divadlem a kavárnou propojení severní a jižní části parku pobytová louka, sport, relax prvky pro sport mládež a dospělí STRAŠNICKÉ DIVADLO hra hra hra hra louka hra louka hra sport ČERNOKOSTELECKÁ OBCHODNÍ PARTER OBCHODNÍ PARTER ZŠ BRIGÁDNÍKŮ bezpečnější nástup ke škole, napojení do parku pobytová louka setkávání, akce rozšířený prostor před kavárnou spojení do parku posezení pod stromy plochy připraveny pro oživený obchodní parter zpevněná plocha pobytové / rekreační plochy hřiště pro školní děti sdílený prostor chodci + doprava izolační zeleň zelený lem parku - aleje

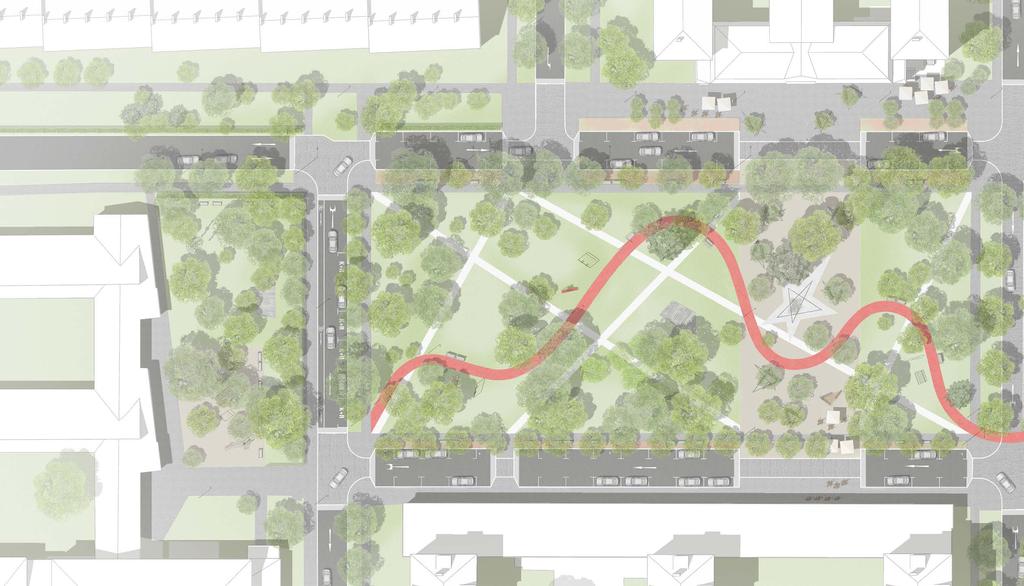

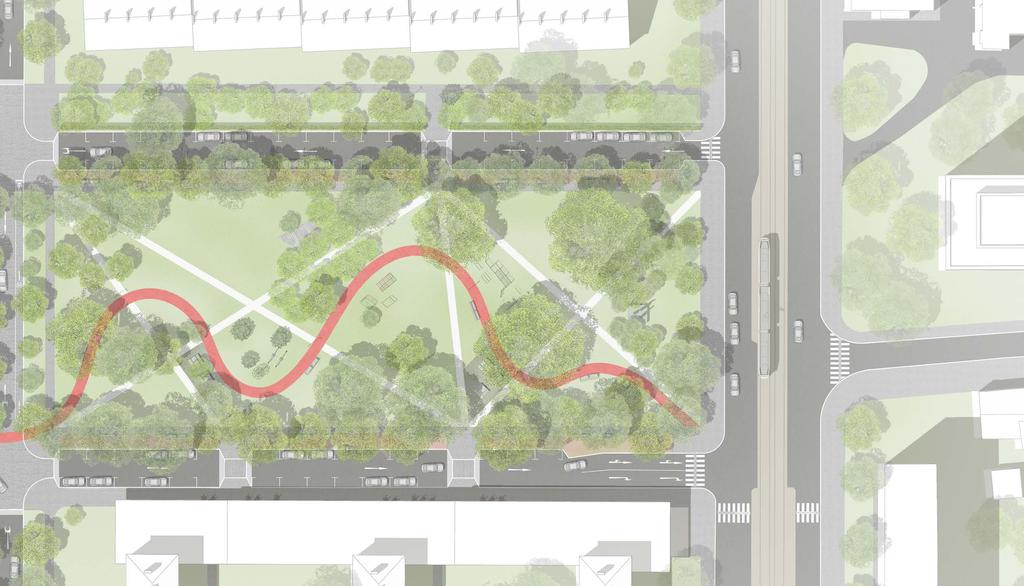

12 hlavní výkres - navržené urbanistické řešení území M 1:1000 rozšířený prostor před divadlem s přímým napojením do parku záhony květin a okrasných travin pod stromy lavičky pro solidaritu hvězdná fontána dřevěné molo pro větší akce mlatová plocha s kvetoucími stromy předprostor školy pro setkávání a hru dětí dřevěné molo - venkovní učebna doprava přizpůsobená škole průlezky a houpačky podél červené stezky linie červené stezky propojující obě části parku lavičky, stromy a fontána v mlatové ploše - nové místo pro setkávání a pobyt kavárna vstupuje do parku

13 obnova alejí dřevěné molo v mladém březovém hájku parkourové hřiště volné trávníkové plochy venkovní stoly a lavice přímé propojovací cesty chodník se posunem do parku mění v parkovou cestu zvýšené přechody clona stromů za stávajícím památníkem zvýrazněný vstup do parku spojením cest

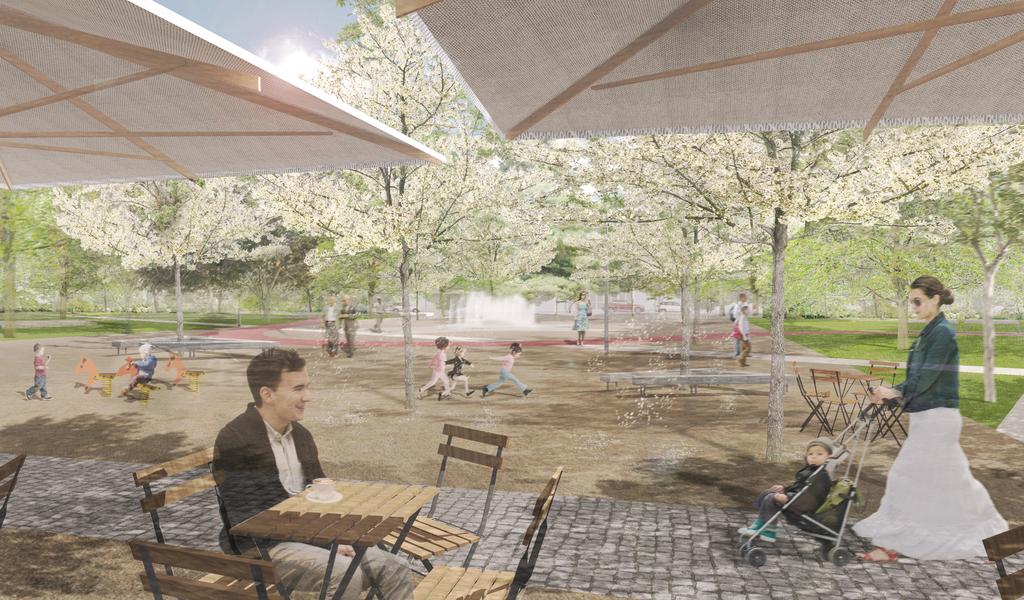

14 srdce parku - mlatová plocha mezi divadlem a kavárnou hry pro nejmenší, káva na dosah fontána v průsečíku os lavičky pod stromy připomínají slavné okamžiky Solidarity lavička pro solidaritu

15

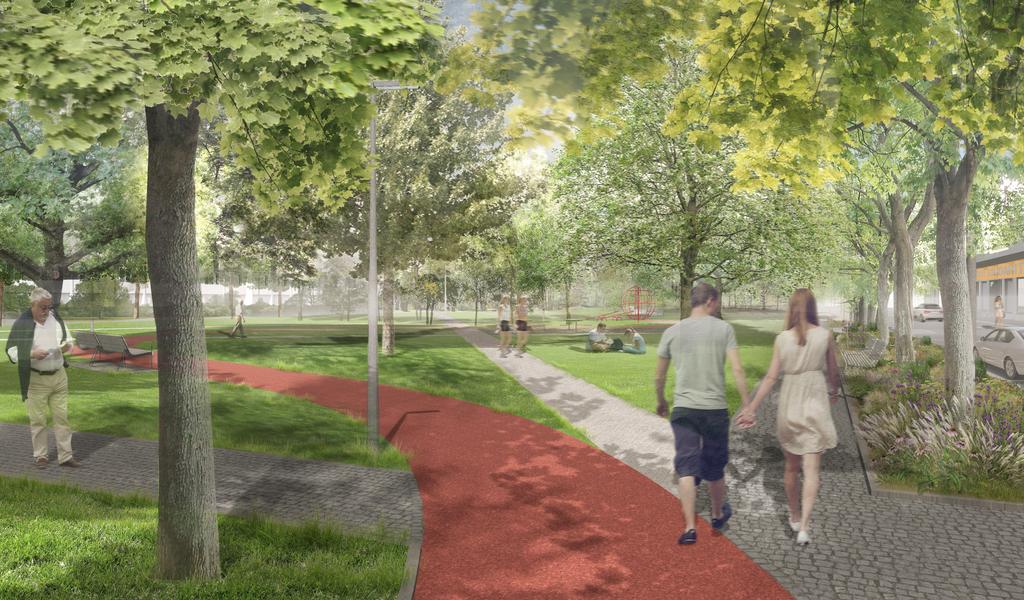

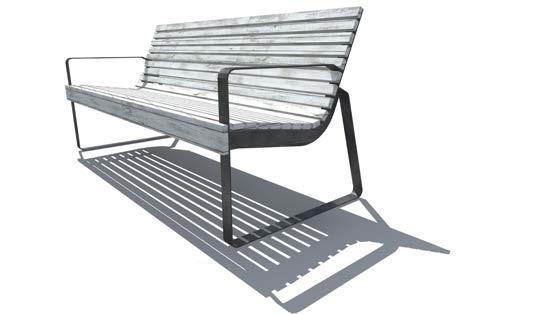

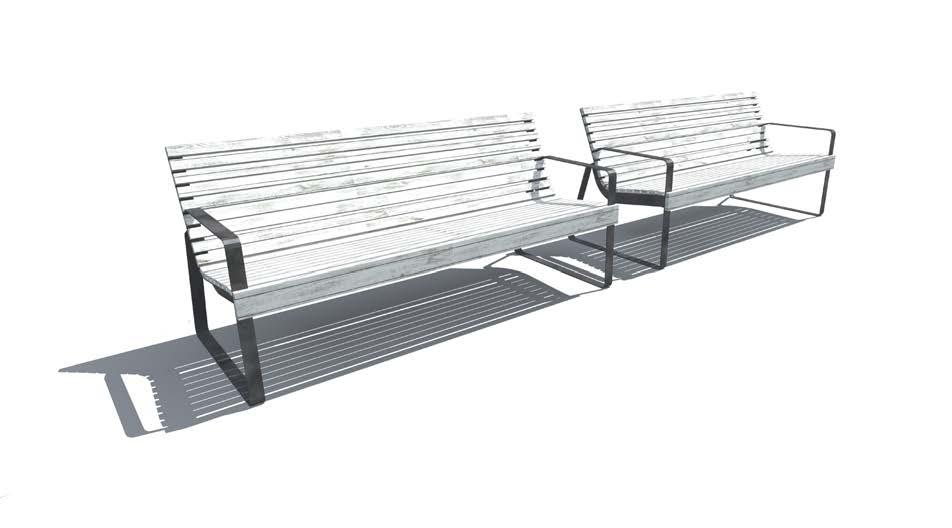

16 červená linie -vycházková trasa spojuje všechny části parku průlezky a lavičky podél cesty pohodlný mobiliář v klasickém stylu detail: pohodlný mobiliář referenční výrobek Preva Urbana (mm cité)

17

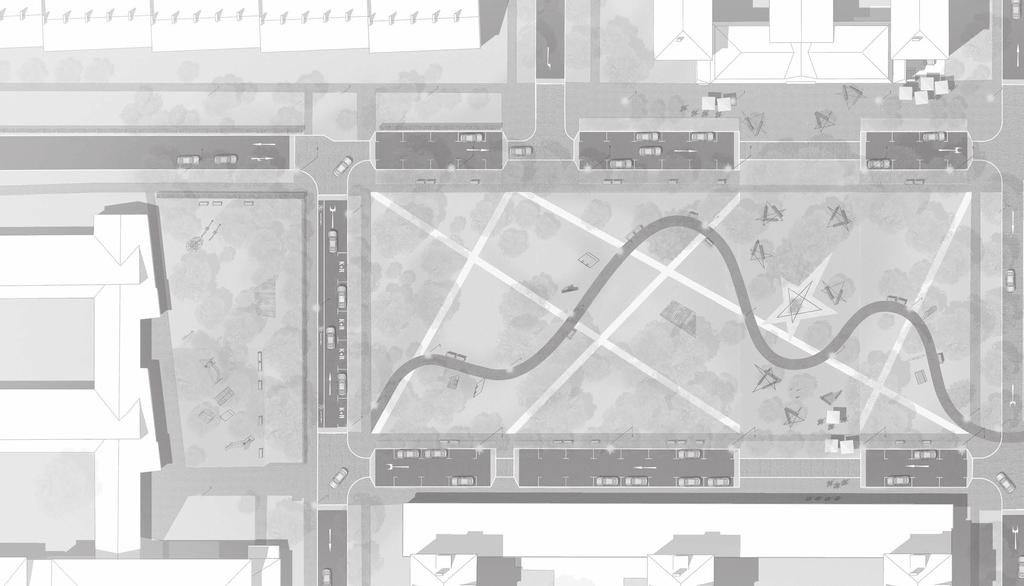

18 návrh vybavení veřejného prostoru M 1:500 sejdeme se před divadlem divadelní kavárna zahrádka restaurace posezení s květinami za zády herní prvky pod stromy houpačka fontána: každou chvilku jiná sklouzni se tubus odpočinek i učení představení pod širým nebem houpadla zamotej si hlavu áčko zhoupni se bábovičky prťata herní prvky v mlatu posezení s květinami za zády káva a dortík herní prvky mobiliář lavičky pro solidaritu nízké oplocení osvětlení

19 zastav se, pohov si posezení s květinami za zády ČERNOKOSTELECKÁ parkour - protáhni se vahadlovky ručkuj, šplhej, houpej se sendvič přes ulici zeměkoule posezení s květinami za zády káva odnaproti

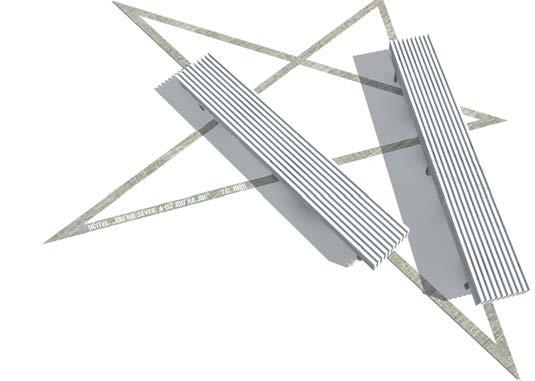

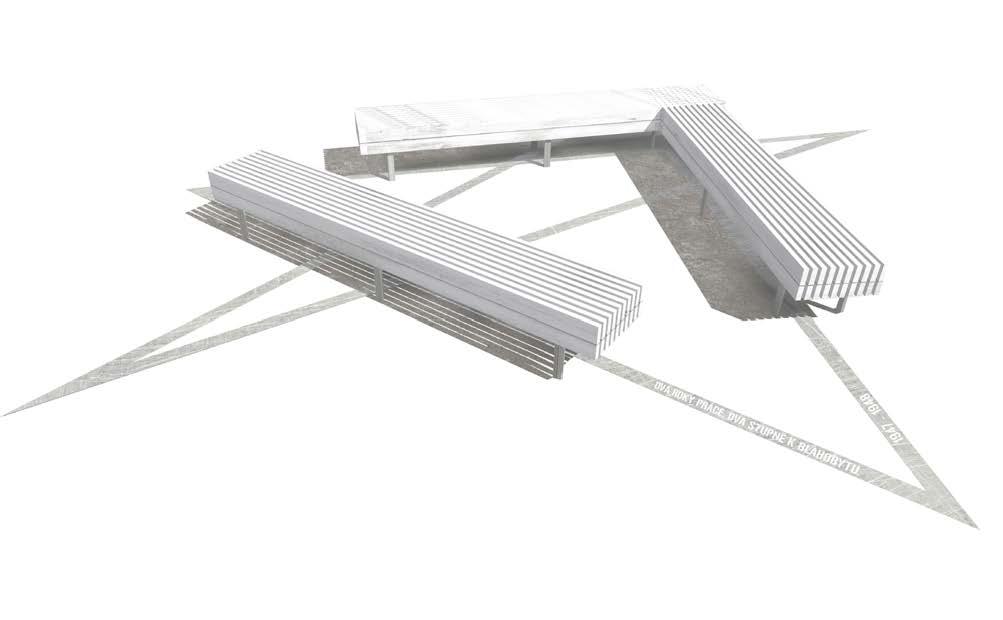

20 lavičky pro solidaritu Lavičky pro solidaritu na půdorysu hvězd z ocelové pásoviny připomínají významné body historie Solidarity. 1 UČITEL: JDU NA SEVER! A UŽ JDU NA JIH! J.C DVA ROKY PRÁCE, DVA STUPNĚ K BLAHOBYTU STAVEBNÍ DRUŽSTVO PRÁCI ČEST, POZDĚJI SOLIDARITA. PŘISTUPUJTE ZA ČLENY! BEČVÁŘOVA POLE VYVLASTNĚNA. SPRAVUJE STÁTNÍ STATEK PRAHA ARCHITEKT FRANTIŠEK JECH - SÍDLIŠTĚ SOLIDARITA PROJEKT TAK VYSOKÉ ÚROVNĚ, ŽE PRO TO U NÁS NENÍ OBDOBY POUŽITÍ PREFABRIKÁTŮ NESPORNÝM KLADEM JEST PLNÁ SOUVZTAŽNOST MEZI KONSTRUKCÍ, DISPOSICÍ A ARCHITEKTONICKÝM VÝRAZEM NÁSTUP KOMUNISMU DO BUDOVATELSKÉHO ÚSILÍ SE STAVÍ ŽIVLY, KTERÉ CHTĚJÍ MAŘIT VŠECHNU PRÁCI DRUŽSTVA OSVOBOZENÁ DOMÁCNOST: UMOŽŇUJEME ŽENÁM NOVÝ, ODLIŠNÝ ZPŮSOB ŽIVOTA KOMBINÁT ŘADA OBCHODŮ NA NÁMĚSTÍ. BYLY TAM LAHŮDKY, ŘEZNÍK A SAMOOBSLUHA, A TAKY MLÉKÁRNA MÍSTNÍ DĚTI CHODÍ DO FUČÍKÁRNY. DNES ZÁKLADNÍ ŠKOLA BRIGÁDNÍKŮ - SMART SCHOOL

21 hvězdná fontána Fontána ve tvaru hvězdy - střiky do různé výšky, v různých časových intervalech V zimním období připomíná vodní hrátky kalzuž ve tvaru hvězdy, umístěná v jejím středu Betonový povrch, střiky a odtok vody v páscích z nerezu.

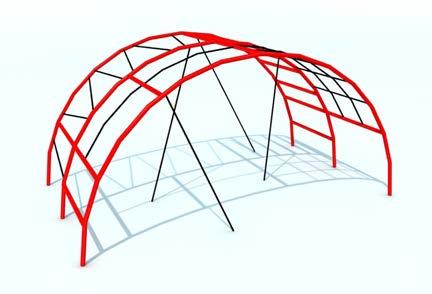

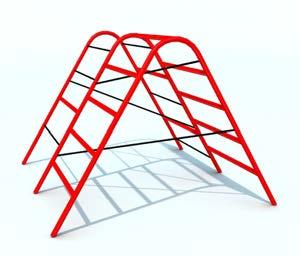

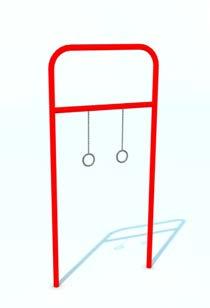

22 setkání cest jako pozvání do parku do všech směrů přímo nebo oklikou herní prvky reminiscence na kovové jednoduché herní prvky, které svou transparentostí na pozadí trávníku nenarušují prostor parku návrh pro park Solidarita : Hřiště.cz tubus trojhrazda áčko zeměkoule kruhy ručkování vahadlovka oblouk

23

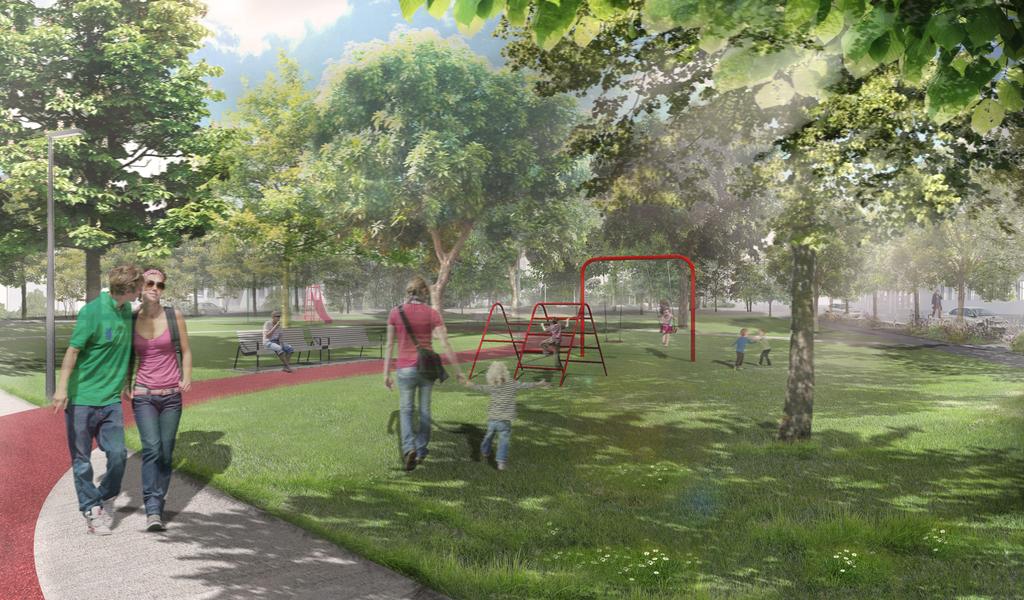

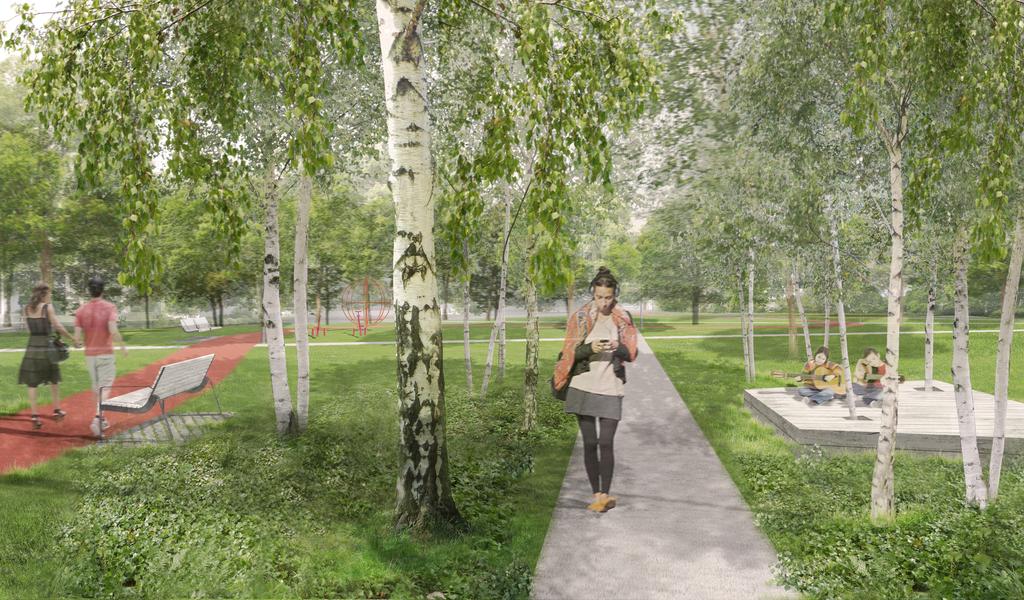

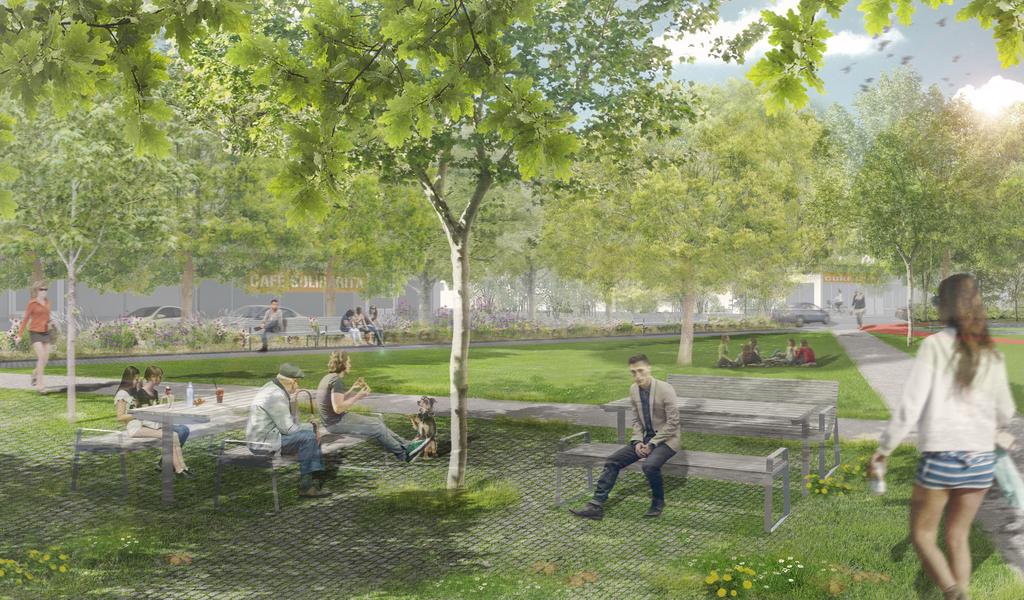

24 relax ve světlém hájku příjemný přechod ze slunce do stínu jen tak si sednout malé veřejné vystoupení navržené vybavení lavičky Preva Urbana firmy mmcité atypické lavice ke stromům, vyrobené na míru, ve tvaru hvězd s vyraženými nápisy do ocelové pásoviny venkovní stoly a lavice značky Fermob, typ Bistrot odpadkové koše mmcité originální kovové herní prvky - Áčko, Kruhy, Oblouk, Prťata, Ručkování, Skluzavka, Trojhrazda, Tubus, Vahadlovka a Zeměkoule, hřiště.cz. parkourová sestava Flux, hřiště.cz osvětlení Led Schreder Piano parkový typ o výšce stožáru 5 m k pěším cestám, k vozovkám stejný typ ve výšce 12 m fontána originální, zakázková, s nastavitelnými střiky frekvenčním měničem a možným osvětlením dřevěná mola na míru

25

26 sněz si svačinu napiš úkol káva přes ulici v zemi upevněné stoly a lavice možné využití pro znovu oživený obchodní parter přes ulici proti vydupání je na zemi položená kamenná dlažba s větší spáírou, která umožní prorůstání trávy

27

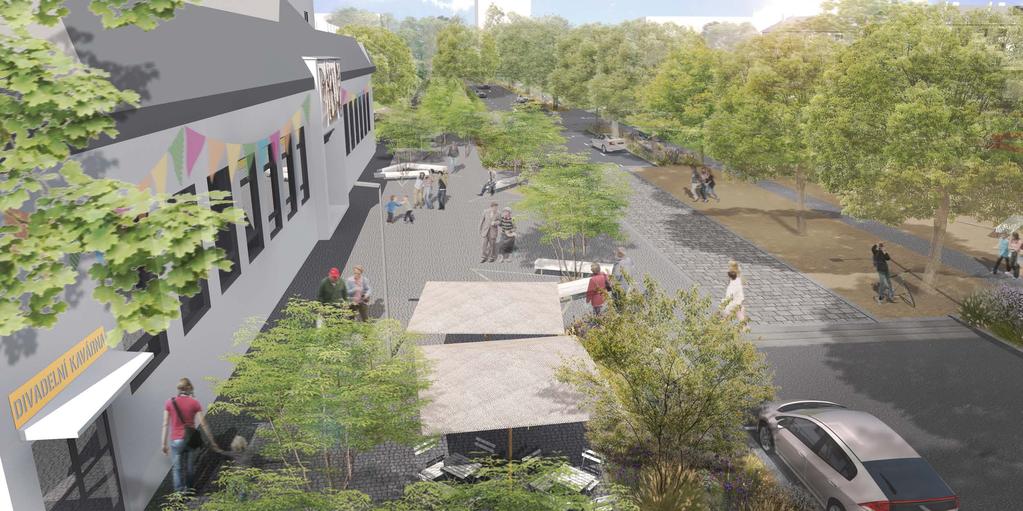

28 venkovní prostor pro divadlo napojení do parku na rozšířeném chodníku dost místa pro všechny i pro divadelní kavárnu divadlo získává důstojný předprostor bezbariérové propojení s parkem podchodné vícekmeny příjemně stíní zadlážděnou plochu kvetoucí záhony oživí prostor po celou sezónu a oddělí vozovku od chodníků

29

30 schéma dopravního řešení M 1:500 sdílený prostor chodci + doprava P x 8 BRIGÁDNÍKŮ sdílený prostor P x 10 chodci + doprava P x 6 STRAŠNÍCKÉ DIVADLO sd cho SOLIDARITY sdílený prostor chodci + doprava K+R x 6 DVOULETKY ŽŠ BRIGÁDNÍKŮ sdílený prostor chodci + doprava BRIGÁDNÍKŮ P x 6 P x 14 P x 6 sdílený prostor chodci + doprava sdílený prostor chodci + doprava sd ch směr dopravy cyklostezka vozovka se zálivy pro parkování sdílený prostor pro chodce a dopravu P x 6 počty parkovacích míst, parkování podélné 2 x 5,75 m, s předpokladem couvání

31 sdílený prostor chodci + doprava sdílený prostor P x 24 chodci + doprava P x 14 SOLIDARITY ČERNOKOSTELECKÁ TURNOVSKÉHO sdílený prostor chodci + doprava P x 10 P x 12 P x 3 sdílený prostor chodci + doprava plochy před přechody využity pro stojany na kola, parkování motorek nebo umístění kontejnerů

32 cestička z kamenné kostky prostor pro výstup z aut stříhany živý plot zajišťuje soukromí rodinným domům prostor pro výstup z aut trvalkový záhon pod stromořadím lemuje park, odděluje dopravu cestička z kamenné kostky příčné profily M 1:200 KONCEPCE DOPRAVY celkové zklidnění dopravy a zvýšení bezpečnosti chodců: rozšíření chodníkových ploch na nárožích pro zkrácení délky přecházení a zpomalení vozidel všechny ulice mají jednosměrný provoz, jen cyklisté mohou v příčných ulicích jet i v protisměru na mnoha místech je úroveň vozovky zvednutá na úroveň chodníků, vždy na logických pěších propojeních a kvůli spojení obou částí parku rovná propojka cestička z litého betonu aby se snížil počet dopravních značek je celé území navrženo jako zóna 30 se sníženou rychlostí na 30 km/h počet parkovacích míst zůstal zachován, doprava v klidu neohrožuje funkčnost parku u školy navržena parkovací místa v systému K+R park snížená úroveň vozovky klasický žulový obrubník polosoukromý prostor soukromý prostor

33 podchodné vícekmeny a posezení v jejich stínu voda na hraní zvýšený pás vozovky dlažba lavička pro solidaritu upevňuje identitu místa hvězdná fontána umístěná v křížení kompozičních os hry pro nejmenší pískoviště střiky a odtok v nerozových páscích, voda stříká v různých intervalech a do různých výšek rovná propojka cestička z litého betonu betonový povrch vrací zpět vystříknutou vodu červená linie - cesta propojující park přírodní propustnuý povrch, který nenarušuje kořenový systém a je tvořený z jemných červených kamínků spojených pryskyřicí srdce parku mlatová plocha v jedné úrovni s chodníky- propustná pro vodu, bezproblémová pro stromy rozšířený prostor před divadlem dlažba

34 návrh zeleně M 1:500 zeleň zachovaná v maximálním rozsahu stíní navržené herní plochy pás z nově vysazených vícekmenů jemně odcloňuje privátní prostor řadových domků smíšené trvalkové záhony oživují předprostor divadla a oddělují jej od dopravy dosazené dřeviny v ploše parku obohacují věkovou strukturu porostů nově vysazené vícekmeny v dlažbě oživují a lehce stíní předprostor divadla nově založený segment aleje doplňuje stávající strukturu chodníky je od komunikace oddělen pásem zeleně - řešení je typické pro lokalitu Strašnic nově založenáý segment aleje doplňuje stávající strukturu světlý březový hájek nahrazuje dožívající skupiny bříz mlatová plocha je zastíněna nově vysazenými okrasnými třešněmi s bílým květem a pěkným podzimním vybarvením nově dosazený hájek růžově kvetoucích okrasných třešní postupně nahradí dožívající třešně, typické pro lokalitu stávající stromy zachované stávající stromy zachované stromy navržené vícekmeny navržené živé ploty navržené trvalkový záhony navržený

35 otevřené plochy s kvalitním trávníkem vzniklé odstraněním nekvalitní zeleně umožňují volný pohyb a využití ploch pro rekreaci a relaxaci vícekmeny vytvářejí poloprůhlednou zelenou clonu mezi soukromými předzahrádkami a veřejným prostorem stříhané živé ploty výšky do 1,5 m odcloňují privátní prostor řadových domků od dopravy smíšený trvalkový záhon odděluje vnitřní prostor parku od dopravy a vnáší do prostoru proměnlivost a dynamiku ročních období ČERNOKOSTELECKÁ uliční stromořadí budou koncepčně obnovena (etapizace) Vysokokmenné stromy v pravidelném rastru vhodně rámují prostor a zároveň nevytvářejí bariéru nově vysazený březový hájek lehkou texturou a světlými kmeny oživuje průchod parkem zachované kvalitní dlouhověké dřeviny tvoří kostru zeleně v parku; nekvalitní zeleň je odstraněna nově vysazená zeleň odcloňuje park od Černokostelecké ulice s rušnou dopravou

36 urbanistická studie park Na Solidaritě, Praha 10 Ing. arch. Lucie Vogelová, Ing. Zuzana Štemberová, Ing. Mgr. Eva Jeníková, srpen 2017 za spolupráci děkujeme: Ing. arch. Petr Preininger - dopravní řešení Ing. Radek Csáno - vizualizace hřiště.cz - návrh herních prvků T E R R A F L O R I D A k r a j i n á ř š t í a r c h i t e k t i
