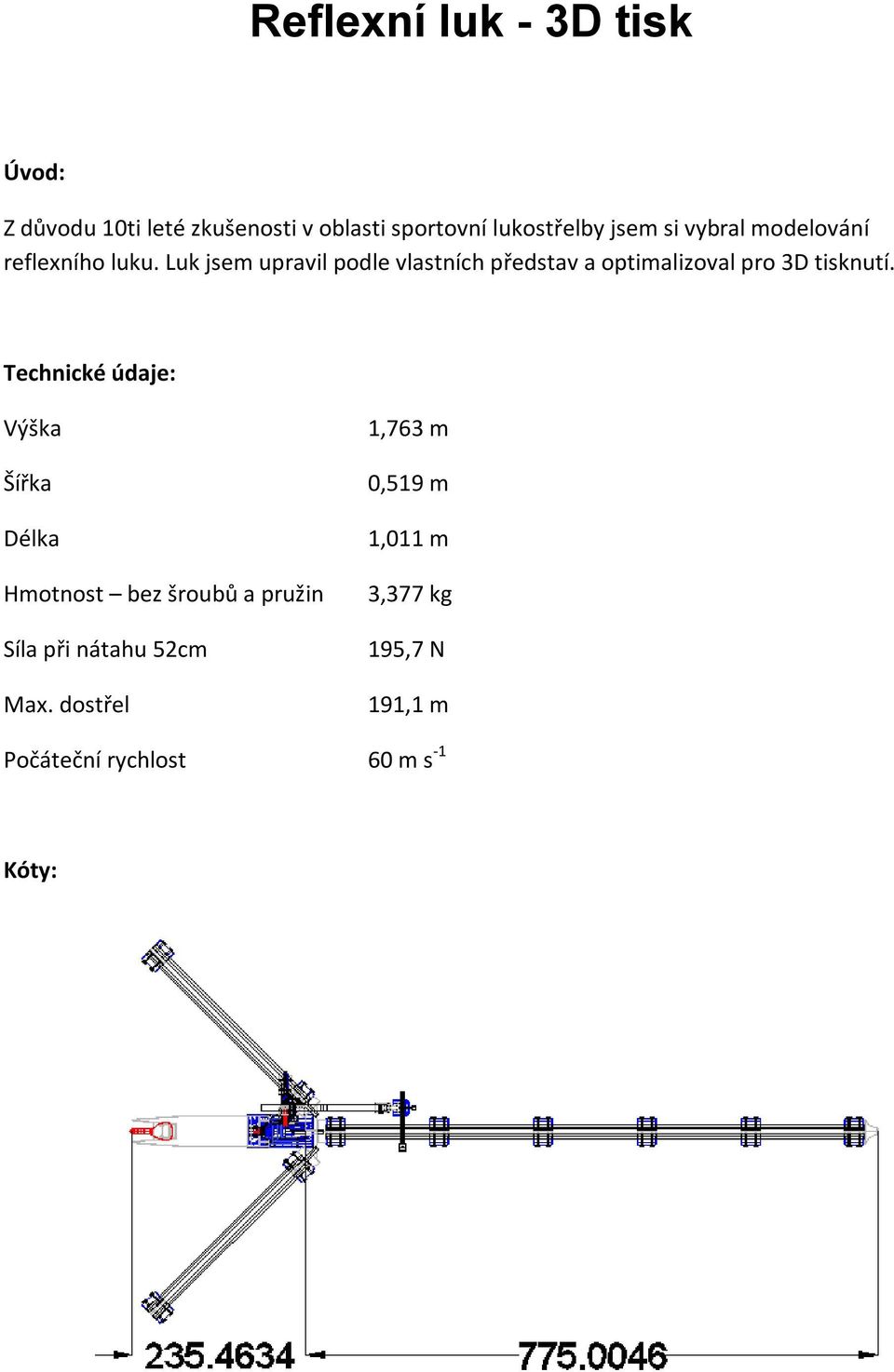

1 Reflexní luk - 3D tisk Úvod: Z důvodu 10ti leté zkušenosti v oblasti sportovní lukostřelby jsem si vybral modelování reflexního luku. Luk jsem upravil podle vlastních představ a optimalizoval pro 3D tisknutí. Technické údaje: Výška Šířka Délka Hmotnost bez šroubů a pružin Síla při nátahu 52cm Max. dostřel 1,763 m 0,519 m 1,011 m 3,377 kg 195,7 N 191,1 m Počáteční rychlost 60 m s -1 Kóty:

Luk jsem upravil podle vlastních představ a optimalizoval pro 3D tisknutí.

2 Kótované údaje jsou v mm. Tisknutelné materiály: Dural Komponenty z duralu jsou: střed, Button, V-bar a 3části zaměřovače. Karbon pevný Komponenty z karbonu jsou: ramena, nástavec u zaměřovače a karbonové tyče. Polymer Komponenty z polymeru jsou: 3druhy stabilizačních špalků a madlo. Výpočty: Dural 2,7 g/cm 3 Karbon 1,7 g/cm 3 Polymer 1,97 g/cm 3 Hmotnost šípu m = 0,025 kg

3 Délka nátahu Délka ramene Délka středu x = 0,52 m a = 63 cm b = 63,3 13 přesah = 50,3 cm Účinnost e = 0,91 Konstanta šípu c = 10-4 N s 2 m -2 Síla natažení F = 195,7 N Objemy: Rameno 153,29 cm 3 260,5 g Střed 642,55 cm g Button 55,74 cm 3 150,49 g Nástavec 20,86 cm 2 35,462 g Jezdec 33,84 cm 3 91,368 g V-bar 12,47 cm 3 33,669 g Špalek horní 26,48 cm 3 52,168 g Špalek střední 20,75 cm 3 40,877 g Špalek dolní 29,58 cm 3 58,273 g Karbonová tyč c cm 3 35,071g Karbonová tyč b. 8,37cm 3 14,229g Madlo 55,74 cm 3 109,8 g Celkem: Šh = 1x, Šs = 6x, Šd = 3x, Ktc=4x, Ktb = 8x, Rameno = 2x Dural = 2010 g Karbon = 894 g Polymer = 472,25g

12,47 cm 3 33,669 g Špalek horní 26,48 cm 3 52,168 g Špalek střední 20,75 cm 3 40,877 g Špalek dolní 29,58 cm 3 58,273 g Karbonová tyč c. 20.63cm 3 35,071g Karbonová tyč b.

4 Polohová energie: E = F x 2 = 50,88 J Počáteční rychlost: e F x v = = 60,862 m s m Maximální dostřel: s = v g 1 + c v m g, = 191,1 m Síla působící na šroub středu Šs = F 2 (a + b) = 176N a Síla působící na špičku ramene: Šr = Šs F 2 = 78N Komponenty

5 Stabilizátor-celek Kompletní stabilizátor obsahuje 3 stabilizátory: 1 centrální a 2 boční spojené V-barem. Centrální stabilizátor obsahuje všechny 3 druhy stabilizačních špalků, které jsou spojené 4 karbonovými tyčemi o stejné délce. Boční obsahuje špalky dolní a střední pospojované 4 karbonovými tyčemi. Špalek dolní Špalek střední

Centrální stabilizátor obsahuje všechny 3 druhy stabilizačních špalků, které jsou

Špalek horní Stabilizační špalky se skládají z 2 tisknutelných polymerových částí, ty jsou na obrazcích znázorněny bílou a modrou barvou. Dále se skládají ze 4 šroubů a 4 gumových trubiček.

6 Špalek horní Stabilizační špalky se skládají z 2 tisknutelných polymerových částí, ty jsou na obrazcích znázorněny bílou a modrou barvou. Dále se skládají ze 4 šroubů a 4 gumových trubiček. Gumové trubičky slouží k lepšímu uchopení na karbonové tyče a mají velký stabilizační účinek. V-bar Slouží ke spojení 3 stabilizátorů (1 centrální a 2 boční) Button Buttonem nastavujeme vychýlení z luku a tvrdost šípu. Vychýlení se provádí nastavením bílých častí a tvrdost pomocí pružiny, kterou nastavíme modrým šroubem.

Gumové trubičky slouží k lepšímu uchopení na karbonové tyče a mají velký stabilizační účinek.

Zaměřovač Zaměřovač obsahuje jezdce (modrá součást na obr.), číselnici, úchyt na střed a nástavec (černá součást na obr.). Jezdec obsahuje 2 šrouby a průhled na závitové tyči.

7 Zaměřovač Zaměřovač obsahuje jezdce (modrá součást na obr.), číselnici, úchyt na střed a nástavec (černá součást na obr.). Jezdec obsahuje 2 šrouby a průhled na závitové tyči. Nastavení zaměřovače do stran se děje až po uvolnění a následném zajištění jistícího šroubu. Nastavení vzdáleností je pohybem jezdce po číselnici a zajištění jistícím šroubem. Rameno Pro ukotvení ramene do středu se požívá obdobná věc jako je Button s tím rozdílem, že není možnost nastavovat pružinu. Při vsunování ramene do středu se červená součást díky pružině zmáčkne, až do okamžiku kdy najede na ďůlek.

Nastavení vzdáleností je pohybem jezdce po číselnici a zajištění jistícím šroubem.

Rád bych upozornil, že ramena jsem vymodeloval v pracovním stavu, to je stav, kdy jsou ramena připevněna na střed a na nich je natažená tětiva. Tudíž není možné je takto vytisknout!

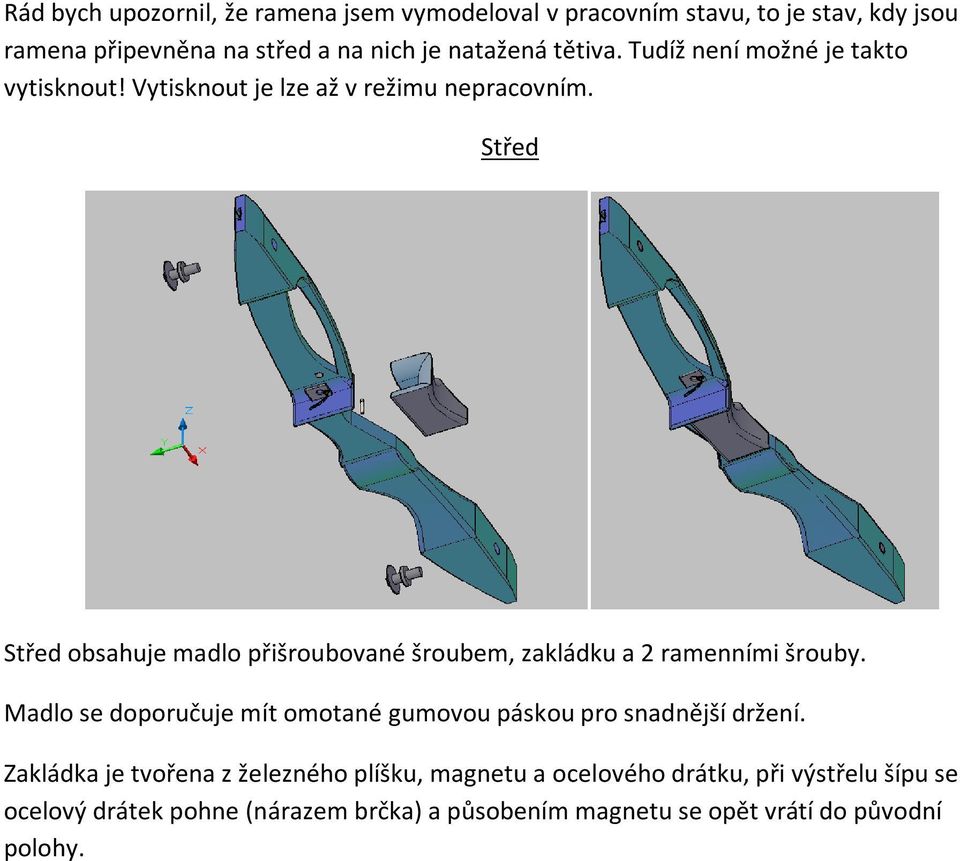

8 Rád bych upozornil, že ramena jsem vymodeloval v pracovním stavu, to je stav, kdy jsou ramena připevněna na střed a na nich je natažená tětiva. Tudíž není možné je takto vytisknout! Vytisknout je lze až v režimu nepracovním. Střed Střed obsahuje madlo přišroubované šroubem, zakládku a 2 ramenními šrouby. Madlo se doporučuje mít omotané gumovou páskou pro snadnější držení. Zakládka je tvořena z železného plíšku, magnetu a ocelového drátku, při výstřelu šípu se ocelový drátek pohne (nárazem brčka) a působením magnetu se opět vrátí do původní polohy.

Střed Střed obsahuje madlo přišroubované šroubem, zakládku a 2 ramenními šrouby.

Luk Na střed jsou připevněné všechny výše uvedené komponenty. Závěr Vymodeloval jsem luk, který může být použitý jak pro profesionální soutěže, tak pro rekreační využití.

9 Luk Na střed jsou připevněné všechny výše uvedené komponenty. Závěr Vymodeloval jsem luk, který může být použitý jak pro profesionální soutěže, tak pro rekreační využití. Pro rekreační využití samozřejmě nemusejí být všechny komponenty namontovány na luk (stabilizátory a zaměřovač). Tím pádem se může použít i v kategorii holý luk. Tento luk má oproti ostatním nižší hmotnost a snadněji se nastavuje zaměřovač. Je třeba si uvědomit, že použitá ramena jsou jen teoretická a byla použita jen ve výpočtech. Každý člověk má jinou postavu, sílu a délku nátahu. Tyto rozdílnosti se kompenzují nákupem ramen podle tabulkových údajů.

Pro rekreační využití samozřejmě nemusejí být všechny komponenty namontovány na luk (stabilizátory a zaměřovač).
