1 Podpěrné lešení ST 100 Kontakt PERI, spol. s r.o. bednění lešení služby Průmyslová Jesenice u Prahy tel.: info@peri.cz Obsah Strana Rám 2 Poslední změny Datum Iniciály Strana Nová verze 03/2016 fw Diagonální výztuha ST 4 Stavěcí kříž. hlava 5 Stavěcí patka 7 Stav. hlava s vidlicí 8 Horizontála 9 Pojezdové kolečko UEW 15 Spojka pojezd. kolečka 16 Vysvětlivky 18 Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 1 18

Základní rám ST 100 poz. 019900 Nástavec ST 100 poz.

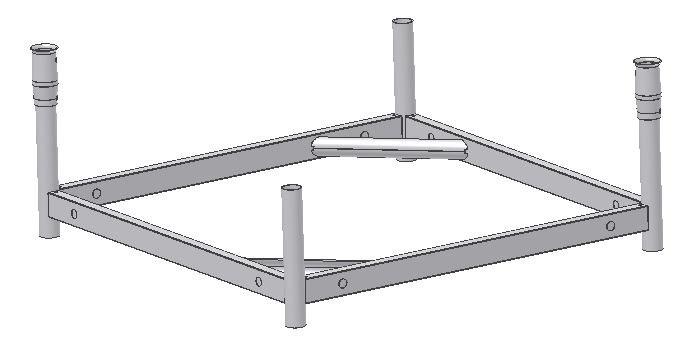

2 Základní rám, Nástavec, Koncový nástavec Č. Číslo výrobku 1 1 Koncovka trubky 2 2 Rám Valid for Číslo výrobku Základní rám ST 100 poz Nástavec ST 100 poz Koncový nástavec ST 100 poz Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 2 18

03 Prasklinav koncovce trubky Prasklina z důvodu

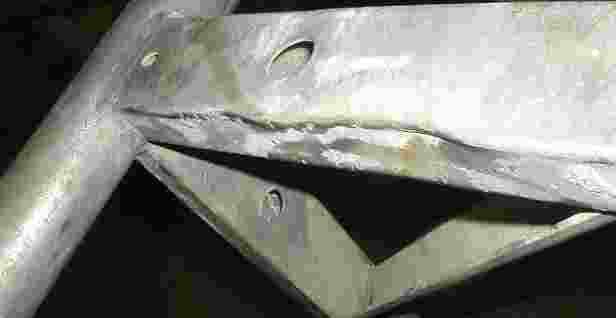

3 Rám Promáčklý nebo ohnutý rám D 10 mm d > 10 mm nebo poškozená hrana Ohnutá koncovka trubky 10 mm > 10 mm Prasklinav koncovce trubky Prasklina z důvodu chybného užívání (Ohnutí v koncovce trubky) bez poškození koncovky trubky Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 3 18

088391 089042 16.05 Ohnutá výztuha 3 mm 088244 > 3 mm (L/500) 16.

4 Diagonální výztuha ST 100 (019940) Pojistka ohnutá chybí (Pojistka) (Upínací vložka) Ohnutá výztuha 3 mm > 3 mm (L/500) Ohnutá spojka 5 mm > 5 mm Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 4 18

Stavěcí kříž. hlava TR 38-70/50 (019950) 16.

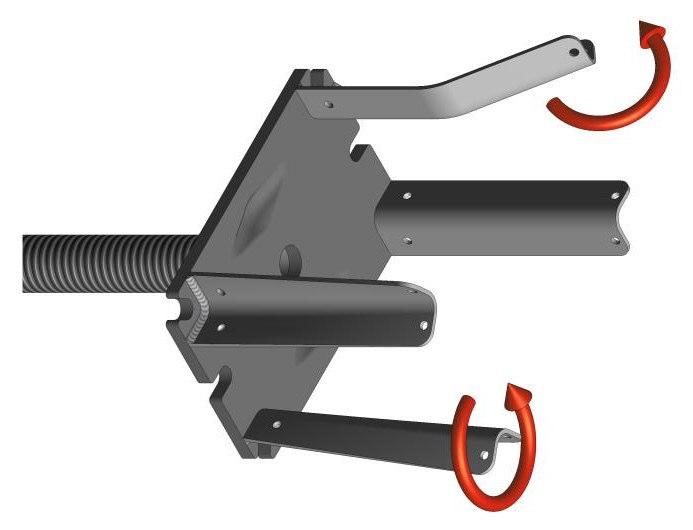

5 Stavěcí kříž. hlava TR 38-70/50 (019950) Kryt Ohnutý bez prasklin ve svárech s prasklinami ve svárech chybí Ohnutá základní plocha > 5 mm Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 5 18

6 Stavěcí kříž. hlava TR 38-70/50 (019950) Ohnutý závit Uřezaný závit Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 6 18

Stavěcí patka TR 38-70/50 (019780) 16.11 Zlomená utahovací matice 16.

7 Stavěcí patka TR 38-70/50 (019780) Zlomená utahovací matice Základna patky Ohnutá (neovlivňuje vřeteno ohnutá s vlivem na vřeteno praskliny ve svárech Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 7 18

Stav. hlava s vidlicí (319790; 116081) 16.

8 Stav. hlava s vidlicí (319790; ) Zlomená utahovací matice Ohnutá zarážka Ohnuté vřeteno Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 8 18

9 Horizontála UH Č. Číslo výrobku 1 1 Klín Horizontála 3 Hlava horizontály Valid for 2 3 Horizontála UH Horizontála UH Horizontála UH Horizontála UH Horizontála UH Horizontála UH Horizontála UH Horizontála UH Horizontála UH Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 9 18

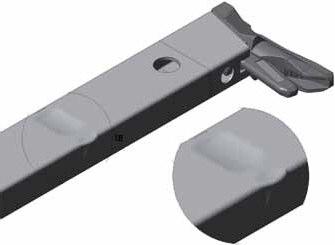

10 Horizontála UH Důlek v profilu Praskina v klínu Klín chybí Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 10 18

11 Horizontála UH Ohyb v hraně. Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 11 18

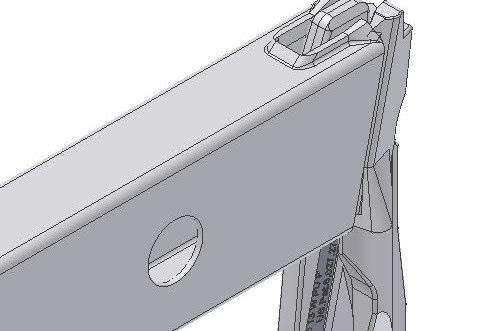

12 Horizontála UH Ohnutý klín Je-li možné není-li možné prasklý material Důlek v díře Je-li geometrie díry nezměněna je-li změněna prasklý material Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 12 18

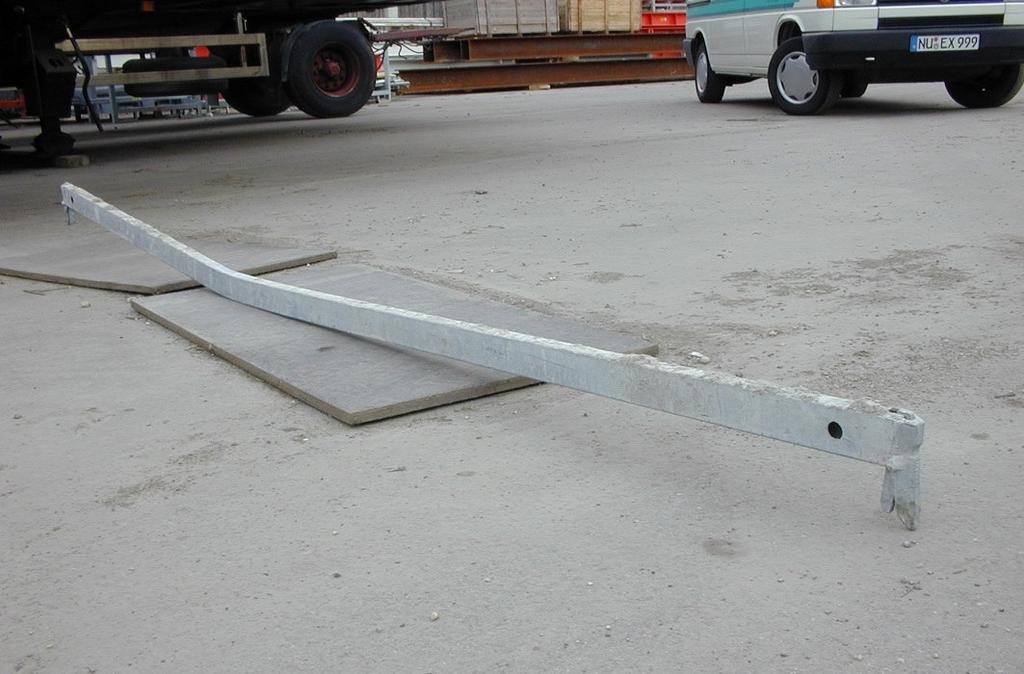

13 Horizontála UH Ohnutá v horizontálním směru Nemá efekt na hrany povolené ohnutí (L/300) > povolené ohnutí Prvek Horizontála UH 25 Horizontála UH 50 Horizontála UH 75 Horizontála UH 100 Horizontála UH 125 Horizontála UH 150 Horizontála UH 200 Horizontála UH 250 Horizontála UH 300 Pov. ohnutí 3 mm 3 mm 3 mm 3 mm 4 mm 5 mm 7 mm 8 mm 10 mm Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 13 18

14 Horizontála UH Ohnutý profil ve vertikálním směru Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 14 18

16.24 Trubka Zohýbaná vytržené otvory 16.

15 Pojezdové kolečko UEW (116176) Kolečko Zlomené z důvodu přetížení kolečka opotřebované Trubka Zohýbaná vytržené otvory Zlomená ochrana proti nárazu Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 15 18

hlavou T 710702 4 4 Matice 117388 5 Trubička 721925 6 Podložka

16 Spojka pojezd. kolečka ST 100 (116800) Č. Číslo výrobku Horní vidlice 2 Dolní vidlice 3 3 Šroub s hlavou T Matice Trubička Podložka Pružinka Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 16 18

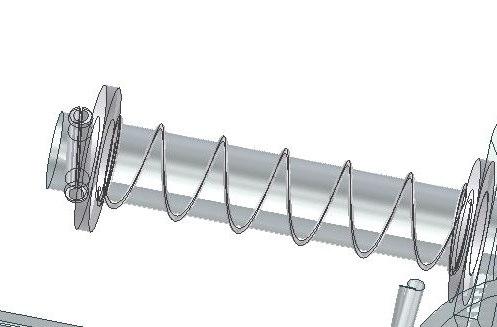

17 Spojka pojezd. kolečka Poškozená pružina Ohnutá zarážka Pouze pro interní použití! NK_16_Podpěrné_lešení_ST100_1611_cz 17 18

18 Vysvětlivky znaků Znak Význam Znak Význam Znak Význam Není v pořádku - materiál je poškozený Fakturuje se zákazníkovi Optické poškození Ok - material zůstává v nájemním skladu Nefakturuje se zákazníkovi Funkční poškození Poškozený material - není dovoleno material vydávat z bezpečnostních důvodů Oprava dle instrukcí Zkrácení prvku Označení prvku barvou Funkční poškození - není dovoleno vydávat material z bezpečnostních důvodů Statické poškození - není doloveno vydávat material z bezpečnostních důvodů Oprava za studena - poté kontrola svárů a sousedních dílů Výměna poškozeného dílu Oprava po výpočtu hospodárnosti Doplnění chybějícího dílu Očištění materiálu Pouze pro interní použití! Vysvětlivky Znaky 18 18
