1 Záznaový arch Magnetické pole solenoidu Interaktivní fyzikální laboratoř, MFF UK v Praze Jéna členů skupiny: Datu:

2 Část I Základní vlastnosti agnetického pole cívky KVALITATIVNĚ V této části je vaši cíle prozkouat několik vlastností agnetického pole cívky. Závěry: A) B) C) D) E) F) MFF UK v Praze, Interaktivní fyzikální laboratoř ()

3 Část II Základní vlastnosti agnetického pole cívky KVANTITATIVNĚ MFF UK v Praze, Interaktivní fyzikální laboratoř (3)

4 A) Závislost velikosti agnetické indukce uvnitř cívky na velikosti proudu Vyznačte, kdo provedl toto ěření: naše skupina jiná skupina spolužáků Náčrtek grafu zachycující zkouanou závislost: B I Doplňující otázky. Zakroužkujte správnou odpověď. 1. Dvakrát větší proud procházející cívkou způsobí v její dutině agnetické pole, které bude A. dvakrát silnější B. čtyřikrát silnější C. dvakrát slabší D. stejně intenzivní. Je-li jedna veličina přío úěrná druhé, je grafe této závislosti: A. příka B. hyperbola C. příka procházející počátke D. parabola 3. Je-li jedna veličina nepřío úěrná druhé, je grafe této závislosti: A. příka B. hyperbola C. příka procházející počátke D. parabola MFF UK v Praze, Interaktivní fyzikální laboratoř (4)

5 B) Závislost velikosti agnetické indukce ve středu cívky na počtu jejích závitů Vyznačte, kdo provedl toto ěření: naše skupina jiná skupina spolužáků Náčrtek grafu zachycující zkouanou závislost: B n Doplňující otázky. Zakroužkujte správnou odpověď. 1. Cívka délky l s n závity á při procházející proudu I agnetickou indukci ve své středu 50 T. Kolik závitů by usela ít stejně dlouhá cívka, kterou prochází rovněž proud I, abycho v její středu naěřili agnetickou indukci o velikosti 40 T? A) n:4 B) n:5 C) 5 (n:4) D) 4 (n:5). Cívka dané délky s 800 závity vytváří při dané proudu ve své středu agnetické pole o agnetické indukci velikosti B. O jakou hodnotu se zění agnetická indukce, pokud bycho cívku nahradili cívkou s 1000 závitů, která á stejnou délkou a procházel by jí stejný proud? A) B B) 00B 4 C) 5B D) 4 5B 4 MFF UK v Praze, Interaktivní fyzikální laboratoř (5)

6 C) Závislost velikosti agnetické indukce ve středu cívky na délce cívky Vyznačte, kdo provedl toto ěření: naše skupina jiná skupina spolužáků Náčrtek grafu zachycující zkouanou závislost: B l Doplňující otázky. Zakroužkujte správnou odpověď. 1. Cívka délky l s n závity á při procházející proudu I agnetickou indukci ve své středu 50 T. Jakou délku by usela ít stejná cívka, kterou by procházel rovněž proud I, abycho v její středu naěřili agnetickou indukci o velikosti 40 T? A) l:4 B) l:5 C) 5 (l:4) D) 4 (l:5). Cívka dané délky s 800 závity délky 6 c vytváří při dané proudu ve své středu agnetické pole o agnetické indukci velikosti B. O jakou hodnotu se zění agnetická indukce, pokud bycho cívku natáhli na 10 c, a procházel by jí stejný proud? A) 0,4B B) 0,04B C) B D) 3 B 5 MFF UK v Praze, Interaktivní fyzikální laboratoř (6)

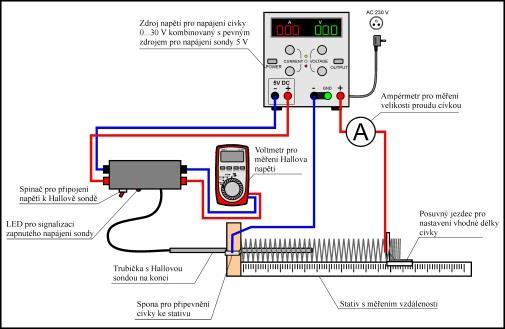

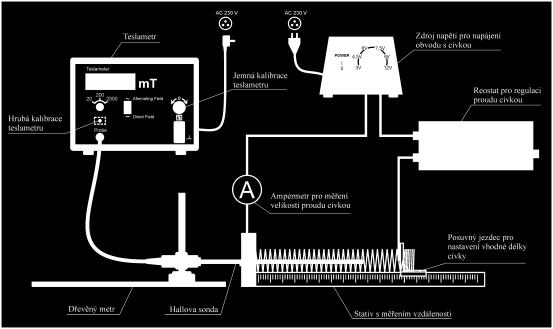

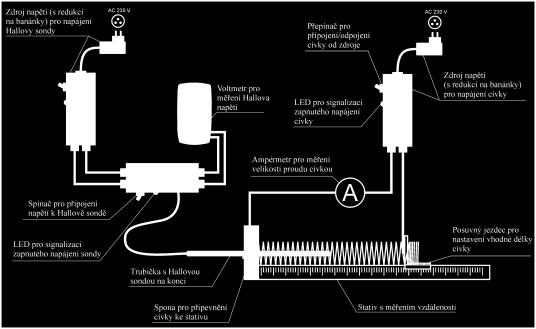

7 D) Průběh velikosti agnetické indukce na ose cívky Vyznačte, kdo provedl toto ěření: naše skupina jiná skupina spolužáků Náčrtek grafu zachycující zkouanou závislost: B x Doplňující otázky. Zakroužkujte správnou odpověď. 1. Na konci cívky je agnetická indukce v porovnání se střede cívky: A) stejná B) poloviční C) čtvrtinová D) dvojnásobná. Pokud porovnáe sěry agnetické indukce na obou koncích cívky, ůžee říci, že jsou A) navzáje opačné B) totožné C) kolé D) nelze odpověď, závisí to na sěru proudu cívkou MFF UK v Praze, Interaktivní fyzikální laboratoř (7)

8 E) Závislost velikosti agnetické indukce agnetického pole elektroagnetu na ateriálu jádra. Vyznačte, kdo provedl toto ěření: naše skupina jiná skupina spolužáků Tabulka velikosti agnetické indukce v bezprostřední blízkosti cívky s různýi jádry: Materiál jádra Bez jádra Hallovo napětí Polystyrén Dřevo Hliník Mosaz Ocel Doplňující otázky. Zakroužkujte správnou odpověď. K zodpovězení otázek doporučujee pročíst i přiložený text. 1. Látky, které zesilují agnetické pole pouze írně označujee jako: A) paraagnetické B) diaagnetické C) feroagnetické D) elektroagnetické, jejich relativní pereabilita je A) μ r < 1 B) μ r = 1 C) μ r > 1 D) μ r >> 1. Mezi tyto látky patří například A) ěď B) hliník C) železo D) neon.. Látky, které zesilují agnetické pole veli výrazně označujee jako: A) paraagnetické B) diaagnetické C) feroagnetické D) elektroagnetické, jejich relativní pereabilita je A) μ r < 1 B) μ r = 1 C) μ r > 1 D) μ r >> 1. MFF UK v Praze, Interaktivní fyzikální laboratoř (8)

9 Část III Magnetické pole v praxi MFF UK v Praze, Interaktivní fyzikální laboratoř (9)

10 A) Určení ěrného náboje elektronu Vyznačte, kdo provedl toto ěření: naše skupina jiná skupina spolužáků Náčrtek grafu potřebného pro určení ěrného náboje elektronu e/: U V Rovnice proložené příky: Br T c Porovnání rovnice proložené příky a předpokládané závislosti e U Br určete velikost ěrného náboje elektronu. Hodnotu vyjádřete v hlavních jednotkách, tj. coulobech na kilogra. e Tabulková hodnota pro kontrolu: e MFF UK v Praze, Interaktivní fyzikální laboratoř (10)

11 B) Určení ěrného náboje elektronu kopenzační etodou Vyznačte, kdo provedl toto ěření: naše skupina jiná skupina spolužáků Náčrtek grafu potřebného pro určení ěrného náboje elektronu e/: E kv - Rovnice proložené příky: U AB kv T Porovnání rovnice proložené příky a předpokládané závislosti E e U B A určete velikost ěrného náboje elektronu. Hodnotu vyjádřete v hlavních jednotkách, tj. coulobech na kilogra. e Tabulková hodnota pro kontrolu: e MFF UK v Praze, Interaktivní fyzikální laboratoř (11)

12 C) Stavba elektrootoru Vyznačte, kdo provedl tento experient: naše skupina jiná skupina spolužáků Závěr prvního experientu: Závěr druhého experientu: Závěr třetího experientu: Závěr čtvrtého experientu: MFF UK v Praze, Interaktivní fyzikální laboratoř (1)

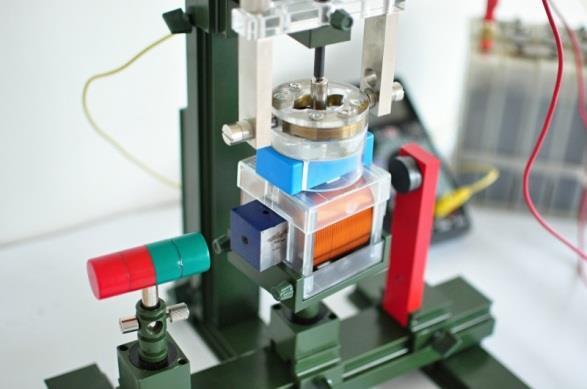

13 D) Stavba jednoduchého elektrootoru Vyznačte, kdo provedl tento experient: naše skupina jiná skupina spolužáků Úkol: Z dostupných součástek sestavte podle návodu elektrootor a prozkouejte jeho fungování. Nákres aparatury: Náš popis fungování otoru: MFF UK v Praze, Interaktivní fyzikální laboratoř (13)
