1 Inteligentní řízení motorů softstartéry řady SMC -3, SMC Flex a SMC -50 Velikost vedle velikosti nejlepší hodnota ve svém oboru

2 Řešení pro spouštění motorů od společnosti Spouštěče s přímým připojením na síť Nejjednodušší řešení spouštění motorů Plný krouticí moment přivedený k motoru Mechanické opotřebení/konečná mechanická životnost Elektromechanické Inteligentní řízení motorů Allen-Bradley Ideální pro širokou paletu aplikací Kompaktní Modulární Škálovatelné Softstartéry Vytěžte ve svém výrobním provozu maximum výhod plynoucích z produktivity při použití softstartérů řady SMC. Naše spouštěče jsou navrženy s ohledem na flexibilitu a škálovatelnost s integrovanými vlastnostmi a funkcemi, jež vám pomohou snížit vaše náklady na energii a maximalizovat vaše výnosy z investic. Jednoduché spuštění a zastavení Omezené řízení při různých rychlostech Spouštění se sníženým krouticím momentem a proudem Jednoduché seřízení a nastavení Elektromechanické Kompaktní Modulární

3 Rockwell Automation Načtěte tento QR kód svým chytrým telefonem a přejděte na stránku řady SMC Solid State Kompaktní konstrukce zajišťuje třífázové řízení, vyšší stupeň inteligence a bezkonkurenční výkonnost. Diagnostika motoru a systému a elektronická ochrana proti přetížení s nastavitelnou úrovní vypadnutí jističe omezují objem odstávek a poskytují ochranu hodnotných zdrojů. Kompaktní konstrukce Snadné a bezpečné nastavení Integrované přemostění Pět režimů spuštění/zastavení Modulární design disponuje zvýšenou úrovní inteligence, výkonnosti a diagnostických možností, komunikační flexibilitou, odnímatelným řídicím modulem, napájecím modulem a soustavou ventilátoru v cenově výhodném provedení pro vaše náročné výrobní aplikace. Modularita pro snadnou instalaci a údržbu Zabudovaný displej LCD a klávesnice Integrované přemostění Devět režimů spuštění/zastavení a až tři režimy s nízkou rychlostí Obsáhlé možnosti měření a diagnostiky SMC-50 Škálovatelné Navržené pro flexibilitu u zákazníků pokročilé sledování a ochrana, vynikající komunikační schopnosti a režim úspory energie zvyšují účinnost a zmenšují objem odstávek. Škálovatelnost aplikace Normální a vysoké zatížení Rozšiřitelné V/V a možnost připojení senzorů Možnost síťové integrace Nastavení pomocí spínačů, LCD nebo PC softwaru Volitelné externí přemostění 17 režimů spuštění/zastavení a tři režimy s nízkou rychlostí Solid State Frekvenční měniče Trvalé řízení při jakékoli rychlosti Plný krouticí moment při jakékoli rychlosti Komplexnější

4 Příslušenství Kompaktní, třífázové řízení v cenově výhodném provedení s ochranou proti přetížení, integrovaným přemostěním a diagnostikou motoru a systému. Flexibilní a konfigurovatelné přídavné kontakty Elektromagnet s resetováním na dálku Volitelné ochranné moduly MOV Integrované přemostění Přemostění se automaticky spíná, když motor dosáhne své jmenovité rychlosti, čímž minimalizuje vytváření tepla. Zmenšená velikost krytu Nižší celkové náklady Tlačítko s funkcí testu či resetování při přidržení, resp. stisknutí Slouží k rychlému otestování chybových stavů nebo k resetování jednotky. Omezuje odstávky zařízení Napomáhá během nastavení LED displej Informace o stavu včetně stavu RUN (v chodu), typu chyby a OFF (vypnuto). Zobrazení okamžitého stavu Napomáhá během odstraňování potíží Nacvakávací modul větráku Příklad aplikace Velice kompaktní velikost Jednotky s proudem 1 až 37 A jsou pouze 45 mm široké. Méně obsazeného prostoru v rozvaděči Instalace s vyšší hustotou prvků 45 mm Skutečná velikost (jednotky pro 1 až 37 A) Ideální aplikace: dopravníky ventilátory čerpadla chladiče míchadla výtahy Problém: U vzdálené čerpací stanice je třeba vyměnit stávající motorové startéry s plným napětím, aby se snížilo mechanické namáhání pojistných ventilů a lopatek čerpadla a snížily celkové provozní náklady.

5 Proudové rozsahy Standardní asynchronní motory s kotvou nakrátko nebo indukční motory hvězda-trojúhelník Volitelný izolační stykač Vytváří modulární řídicí systém (MCS) Díky šířce 45, 72 nebo 200 mm se SMC dokonale hodí do produktové řady MCS Systém MCS vám umožňuje vestavět více spouštěčů do menšího prostoru v rozvaděči, čímž umožňuje dosahovat vyšší výkonnosti na minimálním prostoru Velikost Proud k motoru připojeného přímo na vedení (A) Proud k motoru připojeného na trojúhelník (A) Rám Rám Rám Rám Rám Snadné a bezpečné nastavení Přepínače DIP umožňují nastavit profil spuštění/zastavení, vestavěnou ochranu proti přetížení, typ připojení, třídu vypadnutí jističe a charakteristiku přídavného kontaktu. Optimalizace procesů Účinnost provádění nastavení Napěťový rozsah V AC, 50/60 Hz Rozsahy napětí a provozní režimy Řídicí napětí V AC nebo 24 V AC/DC Výkonnost a provozní režimy Atributy pro výběr produktu Provozní režimy 5 režimů spuštění/zastavení Volitelné možnosti řízení Standardní Zjednodušené nastavení FLA motoru Otočný přepínač umožňuje rychlé a snadné nastavení FLA motoru. Účinnost provádění nastavení Poskytuje ochranu motoru Využitelnost Ochrana a diagnostika Škálovatelnost Základní Pokročilý Řešení: a jeho kompaktní konstrukce jsou ideální alternativou. Snížený krouticí moment při spouštění znamená méně rázů a namáhání pro mechanické součásti Jednoduché uživatelské rozhraní zkracuje čas nutný k instalaci Diagnostika vedení a motoru detekuje jednofázové napájení, čímž chrání motor před poškozením Nižší špičkové proudy během spouštění snižují požadavky na údržbu systému, a tak i provozní náklady

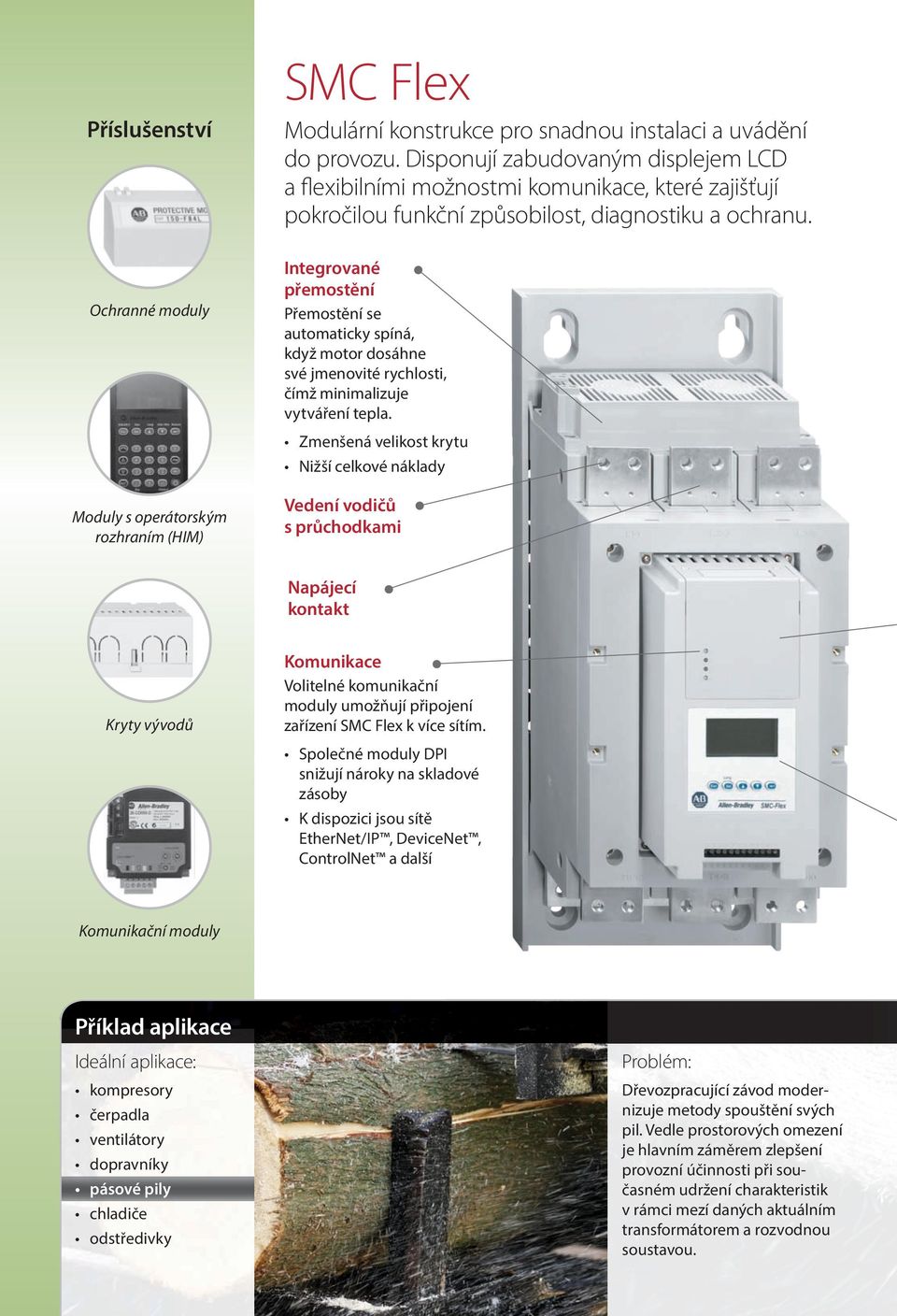

6 Příslušenství Modulární konstrukce pro snadnou instalaci a uvádění do provozu. Disponují zabudovaným displejem LCD a flexibilními možnostmi komunikace, které zajišťují pokročilou funkční způsobilost, diagnostiku a ochranu. Ochranné moduly Integrované přemostění Přemostění se automaticky spíná, když motor dosáhne své jmenovité rychlosti, čímž minimalizuje vytváření tepla. Zmenšená velikost krytu Nižší celkové náklady Moduly s operátorským rozhraním (HIM) Vedení vodičů s průchodkami Napájecí kontakt Kryty vývodů Komunikace Volitelné komunikační moduly umožňují připojení zařízení k více sítím. Společné moduly DPI snižují nároky na skladové zásoby K dispozici jsou sítě EtherNet/IP, DeviceNet, ControlNet a další Komunikační moduly Příklad aplikace Ideální aplikace: kompresory čerpadla ventilátory dopravníky pásové pily chladiče odstředivky Problém: Dřevozpracující závod modernizuje metody spouštění svých pil. Vedle prostorových omezení je hlavním záměrem zlepšení provozní účinnosti při současném udržení charakteristik v rámci mezí daných aktuálním transformátorem a rozvodnou soustavou.

7 Soustava ventilátoru Proudové rozsahy Volitelný izolační stykač Řídicí modul Struktura napájení Snadná údržba Modularita výrobku Modulární struktura napájení Odjímatelný řídicí modul Výměnná soustava ventilátoru Velikost Proud k motoru připojeného přímo na vedení (A) Proud k motoru připojeného na trojúhelník (A) Rám 2 Rám 3 Rám 4 Rám 5 Rám 6 Rám Rozsahy napětí a provozní režimy Napěťový rozsah Provozní režimy Řídicí napětí Volitelné možnosti řízení V AC, 50/60 Hz Pokročilé sledování a diagnostika Zabudovaná proudová a napěťová ochrana poskytuje pokročilé sledování výkonu a diagnostické schopnosti. Není potřeba žádné další zařízení pro sledování Vstup PTC Detekce zemních zkratů V AC (5 480 A) nebo 24 V AC/DC (5 480 A) V AC ( A) V AC ( A) 9 režimů spuštění/zastavení Až 3 režimy s nízkou rychlostí Standardní Řízení čerpadel Řízení brzdění Atributy pro výběr produktu Výkonnost a provozní režimy Využitelnost Zjednodušené nastavení aplikace Zabudovaný multifunkční displej LCD s podsvícením pro programování a sledování. Účinnost provádění nastavení Optimalizace procesů Ochrana a diagnostika Škálovatelnost Základní Pokročilý Řešení: a jeho modulární konstrukce jsou ideálně vhodné pro stávající systém. Minimalizace špičkového proudu a nárazového krouticího momentu při spouštění systému Volitelná možnost chytré motorové brzdy zastaví motor během 2 minut v porovnání s 15 minutami při zastavení volným doběhem Provoz nízkou rychlostí umožňuje provést kontrolu dráhy pilového pásu, než se motor spustí na plnou rychlost Diagnostika proudu, napětí a výkonu prostřednictvím rozhraní HIM zabudovaného ve dveřích Zabudovaná programovatelná ochrana proti přetížení zohledňuje charakteristiky zátěže s velkou setrvačností Diagnostika detekuje zablokování, zastavení nebo jednofázové napájení a vypne motor, čímž napomáhá k zabránění poškození Standardní asynchronní motory s kotvou nakrátko nebo indukční motory hvězda-trojúhelník

8 Příslušenství V/V moduly Ochranné moduly SMC-50 Škálovatelná konstrukce pro flexibilitu u zákazníků, která uspokojí širokou paletu různorodých potřeb řízení. Struktura napájení solid state Struktura napájení s polovodičovými SCR nejvyšší technické úrovně. Ideální pro agresivní prostředí Vyšší počet provozních cyklů za hodinu Škálovatelné teplotní charakteristiky Vyšší charakteristiky SCCR LED displej Vícebarevné LED poskytují informace o diagnostice a stavu procesoru. Zobrazení okamžitého stavu Napomáhá během odstraňování potíží Programovací a komunikační moduly Sady přemostění a sady pólových nástavců Hardwarové rozšiřující porty Do tří hardwarových rozšiřujících portů lze zapojit volitelné digitální a analogové V/V rozšiřující moduly a dále ochranný modul (PTC, zemní zkrat, proudová zpětná vazba). Škálovatelnost a optimalizace procesů Flexibilita aplikace (od jednoduchých po komplexní) Znázorněné s volitelnými kryty vývodů Příklad aplikace Ideální aplikace: čerpadla kompresory ventilátory dopravníky pásové pily mlecí zařízení drtiče brusky mělniče odstředivky Problém: Kamenolom hledá řešení na základě softstartéru, které by nahradilo stávající spouštěče na jejich velkých motorech z důvodu omezení napájecího systému a pro zvýšení provozní efektivity a současnou maximalizaci doby v provozu bez odstávek.

9 Proudové rozsahy Volitelný izolační stykač Volitelný modul pro konfiguraci parametrů, modul obslužného rozhraní nebo počítačový software pro programování a sledování značně zjednodušují nastavení. Účinnost provádění nastavení Optimalizace procesů Velikost Proud k motoru připojeného přímo na vedení (A) Proud k motoru připojeného na trojúhelník (A) Tlačítko s funkcí testu či resetování při přidržení, resp. stisknutí Rám B Slouží k rychlému otestování chybových stavů nebo k resetování jednotky. Rám C Rám D Omezuje odstávky zařízení Napomáhá během nastavení Rozsahy napětí a provozní režimy Napěťový rozsah Provozní režimy Řídicí napětí Volitelné možnosti řízení V AC, 50/60 Hz Komunikace Volitelné komunikační moduly umožňují připojení zařízení SMC-50 k více sítím. Společné moduly DPI snižují nároky na skladové zásoby K dispozici jsou sítě EtherNet/IP, DeviceNet, ControlNet a další V AC nebo 24 V DC* 17 režimů spuštění/zastavení (včetně lineárního zrychlení, lineárního zpomalení a řízení momentu) 4 speciální provozní režimy včetně režimu úspory energie Standardní (všechny vlastnosti/funkce v jednom modulu) * Dostupnost si ověřte u místního obchodního zastoupení Rockwell Automation nebo u distributora výrobků Allen-Bradley. Atributy pro výběr produktu Výkonnost a provozní režimy Společný řídicí modul Všechny vlastnosti/funkce jsou obsaženy ve standardním řídicím modulu včetně lineárního zrychlení/zpomalení, řízení momentu, řízení čerpadla, chytré motorové brzdy (SMB) a režimu úspory energie. Snížení skladových zásob Zvýšená účinnost Využitelnost Ochrana a diagnostika Škálovatelnost Základní Pokročilý Řešení: SMC-50 poskytuje škálovatelné řešení zohledňující požadavky dodavatele elektrické energie a omezení rozvodné sítě. Pokročilá technologie lineárního spouštění zajišťuje konzistentní charakteristiku spouštění a omezuje špičkové proudy a nárazový krouticí moment Pokročilé řízení a sledování maximalizuje dobu v provozu bez odstávek a současně snižuje potřeby na údržbu systému Struktura napájení solid state s volitelným externím přemostěním zajišťuje provozní redundanci Volitelné komunikační možnosti umožňují sledování a řízení přes stávající páteřní síť EtherNet/IP Pokročilá diagnostika a sledování provozních podmínek podporují možnost ochrany přizpůsobitelné specifickým požadavkům Režim úspory energie napomáhá snižovat celkovou spotřebu elektrické energie během období nízkého objemu výroby SMC-50 Zjednodušené, škálovatelné nastavení aplikace Standardní asynchronní motory s kotvou nakrátko nebo indukční motory hvězda-trojúhelník

10 Atributy pro výběr produktu Škálovatelnost Využitelnost Snadné nastavení LED displej Zabudované testovací/resetovací tlačítko SMC-50 od ul ve nt Pr ilá ou to do ru v ýr M ož LC oz no D sa h dis M s od ple ti síť u o js lar vé p ita ho od př po i po Po rou víc jení kro ej čil No az ér rm y e žim ků áln ía y říz v y en so í Ně ké V ko za oli Pa lik t í te te eré lné žení nt ov vo m a lite od né lné uly re žim m o y ž V no ří z v j šec en sti ed hn í n iné y p as tav m ro en říd vo í icí zní m re m žim od y ulu Zabudovaný displej LCD s podporou více jazyků M Pokročilá funkční způsobilost a diagnostika Možnosti síťového připojení Modularita SMC-50 Průvodce nastavením Automatické připojení a řízení ventilátoru Automatické ladění motoru Oddělitelné svorky Výkonnost a provozní režimy Několik metod programování Možnosti sítě Režimy spouštění Režimy zastavení Ochrana a diagnostika Režimy brzdění Režimy s nízkou rychlostí Režimy se speciálním chodem Přetížení motoru Teplotní ochrana Proudová ochrana Napěťová ochrana Standardní řízení Řízení čerpadel Řízení brzdy SMC-50 SMC-50 Výkonová ochrana Kmitočtová ochrana Preventivní údržba Hodiny reálného času Momentální zachycování dat Sledování charakteristiky spouštění

11 Řešení pro řízený rozběh uzavřená v rozvaděčích Díky dostupným volitelným možnostem, paletě funkcí a aplikačním schopnostem mají uzavřená SMC Allen-Bradley v průmyslu v zásadě bezkonkurenční postavení. Řada SMC s vyšším krytím Produkty řady SMC s vyšším krytí zahrnují veškeré výhody z hlediska spouštění, zastavování, ochrany a diagnostiky našich otevřených spouštěčů, avšak ve specificky přizpůsobitelném, předpřipraveném řešení. K dispozici jako kombinace stykače a nadproudového relé nebo s odpojením tavnou pojistkou nebo jističem Široká nabídka velikostí: až 480 A až 1250 A SMC-50 až 520 A Standardní volitelné možnosti zahrnují pilotní zařízení, izolační a přemosťující stykače, ochranné moduly, HIM a komunikační moduly Řešení se specializovanými volitelnými možnostmi nebo zařízeními třetích stran jsou k dispozici prostřednictvím našeho programu modifikovaných standardních řešení Krátké dodací lhůty pro výrobu! Plně číselné obslužné rozhraní montované ve dvířkách umožňuje sledování výkonnosti systému bez otevírání panelu Široký rozsah volitelných možností nainstalovaných z výroby Řešení s vyšším krytím Solid state softstartér s externím přemosťovacím stykačem Kryt typu 1/12/4 pro vnitřní nebo venkovní aplikace Řešení s vyšším krytím Konstrukce s vysoce kvalitními, spolehlivými součástmi Řešení SMC-50 s vyšším krytím Panely čerpadel Panely čerpadel představují robustní řešení pro aplikace zahrnující řízení čerpadel. Bezvadná volba pro zavlažování plodin, čerpání ropy a plynu, golfová hřiště, připojení k elektrické energii u námořních kotvišť a pro úpravu odpadních vod. Těsnění pomocí pěny zajišťuje prachoa vodotěsnost (typ 3R) krytu Standardní vývody pro snadnou instalaci Standardně s držákem pro montáž na sloupek pro snadnou instalaci Barevně označená rukojeť vypínače jasně označuje polohy zapnuto a vypnuto pro snadné ovládání Rukojeť umožňuje připnutí až třech visacích zámků pro LOTO Robustní pilotní zařízení 30 mm 800T Volby, jež jsou kriticky podstatné pro aplikace zahrnující řízení čerpadel, jsou zahrnuty standardně, čímž je poskytnuto nezávislé řešení připravené ke spuštění provozu CENTERLINE 2100 MCC CENTERLINE 2500 MCC Řídicí motorová centra MCC Kombinované softstartéry jsou k dispozici globálně v našich rozvaděčích MCC CENTERLINE. Tyto jednotky obsahují mikroprocesorově řízený ovladač motoru, transformátor řídicího okruhu a vypínání buď pomocí tavné pojistky, nebo jističe.

12 Průvodce Průvodce SMC napomáhají při výběru produktů pro zařízení zkratové ochrany, pro tepelnou analýzu a systémovou analýzu pro řadu SMC. Software Connected Components Workbench Software Connected Components Workbench poskytuje prostředek ke konfiguraci zařízení a napomáhá minimalizovat požadavky na počáteční vývoj vašich strojů na základě softwaru k bezplatnému stažení. Rockwell Automation offers a breadth of quality Allen-Bradley components to fit your specific needs. In order to assist you with your component selection, we offer a variety of configuration and selection tools. Local Distributor Call to contact your local Distributor today. On-Line Product Directory Our extensive product portfolio is designed to improve your processes through every stage of your manufacturing cycle. Product Selection Toolbox applying our products. guration tools assist you in choosing and Catalogs nd an extensive selection of essential Allen-Bradley component products. Rockwell Automation, Inc. (NYSE:ROK), světově největší společnost zaměřená na průmyslovou automatizaci, zajišťuje vyšší produktivitu svých zákazníků a vyšší stupeň udržitelnosti světového vývoje. Na celém světě jsou naše prémiové produkty značek Allen-Bradley a Rockwell Software uznávány díky inovačnímu potenciálu a vynikající kvalitě a výsledkům. Sledujte společnost ROKAutomation na síti Twitter. Spojte se s námi v sítích Facebook a LinkedIn. Allen-Bradley, CENTERLINE, Connected Components Workbench, LISTEN. THINK. SOLVE., Rockwell Software a SMC jsou ochranné známky společnosti Rockwell Automation, Inc. Ochranné známky nenáležející společnosti Rockwell Automation jsou vlastnictvím jejich příslušných společností. ControlNet, DeviceNet a EtherNet/IP jsou ochrannými známkami asociace prodejců Open DeviceNet Vendor Association. Publikace 150-BR144A-CS-P únor 2013 Copyright 2013 Rockwell Automation, Inc. Všechna práva vyhrazena. Vytištěno v Evropě.
