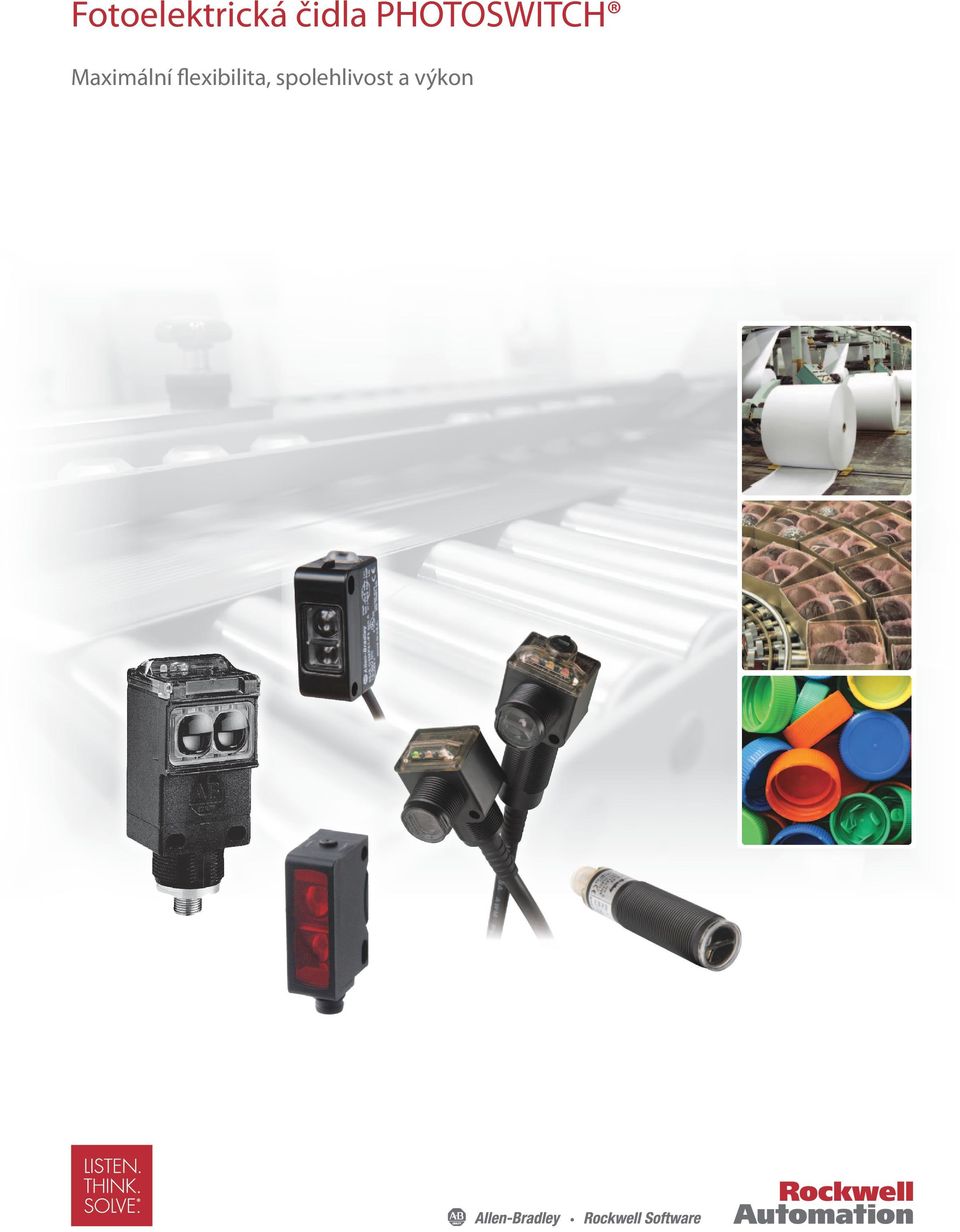

1 Fotoelektrická čidla PHOTOSWITCH Maximální flexibilita, spolehlivost a výkon

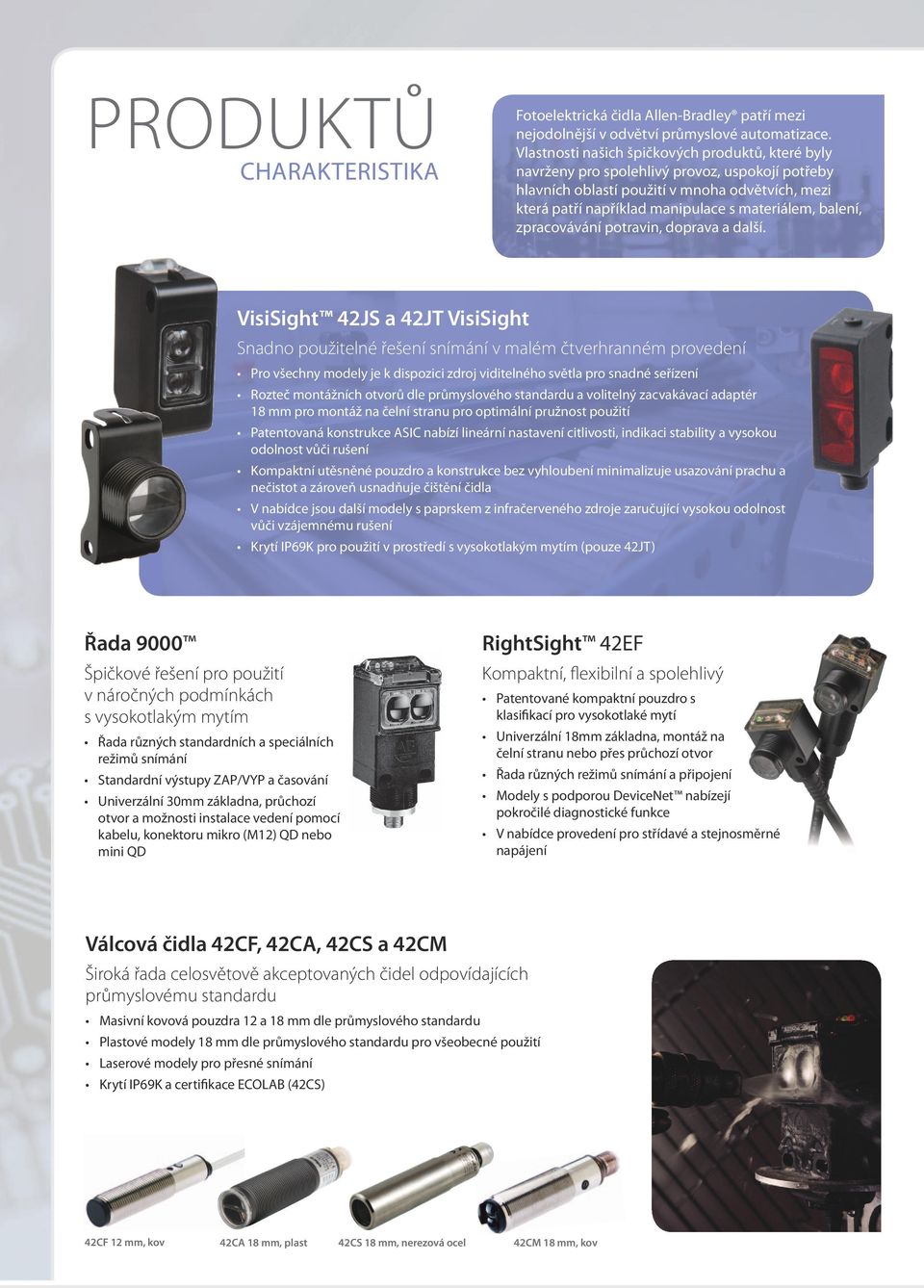

2 produktů CHARAKTERIsTIKA Fotoelektrická čidla Allen-Bradley patří mezi nejodolnější v odvětví průmyslové automatizace. Vlastnosti našich špičkových produktů, které byly navrženy pro spolehlivý provoz, uspokojí potřeby hlavních oblastí použití v mnoha odvětvích, mezi která patří například manipulace s materiálem, balení, zpracovávání potravin, doprava a další. VisiSight 42JS a 42JT VisiSight Snadno použitelné řešení snímání v malém čtverhranném provedení Pro všechny modely je k dispozici zdroj viditelného světla pro snadné seřízení Rozteč montážních otvorů dle průmyslového standardu a volitelný zacvakávací adaptér 18 mm pro montáž na čelní stranu pro optimální pružnost použití Patentovaná konstrukce ASIC nabízí lineární nastavení citlivosti, indikaci stability a vysokou odolnost vůči rušení Kompaktní utěsněné pouzdro a konstrukce bez vyhloubení minimalizuje usazování prachu a nečistot a zároveň usnadňuje čištění čidla V nabídce jsou další modely s paprskem z infračerveného zdroje zaručující vysokou odolnost vůči vzájemnému rušení Krytí IP69K pro použití v prostředí s vysokotlakým mytím (pouze 42JT) Řada 9000 Špičkové řešení pro použití v náročných podmínkách s vysokotlakým mytím Řada různých standardních a speciálních režimů snímání Standardní výstupy ZAP/VYP a časování Univerzální 30mm základna, průchozí otvor a možnosti instalace vedení pomocí kabelu, konektoru mikro (M12) QD nebo mini QD RightSight 42EF Kompaktní, flexibilní a spolehlivý Patentované kompaktní pouzdro s klasifikací pro vysokotlaké mytí Univerzální 18mm základna, montáž na čelní stranu nebo přes průchozí otvor Řada různých režimů snímání a připojení Modely s podporou DeviceNet nabízejí pokročilé diagnostické funkce V nabídce provedení pro střídavé a stejnosměrné napájení Válcová čidla 42CF, 42CA, 42CS a 42CM Široká řada celosvětově akceptovaných čidel odpovídajících průmyslovému standardu Masivní kovová pouzdra 12 a 18 mm dle průmyslového standardu Plastové modely 18 mm dle průmyslového standardu pro všeobecné použití Laserové modely pro přesné snímání Krytí IP69K a certifikace ECOLAB (42CS) 42CF 12 mm, kov 42CA 18 mm, plast 42CS 18 mm, nerezová ocel 42CM 18 mm, kov

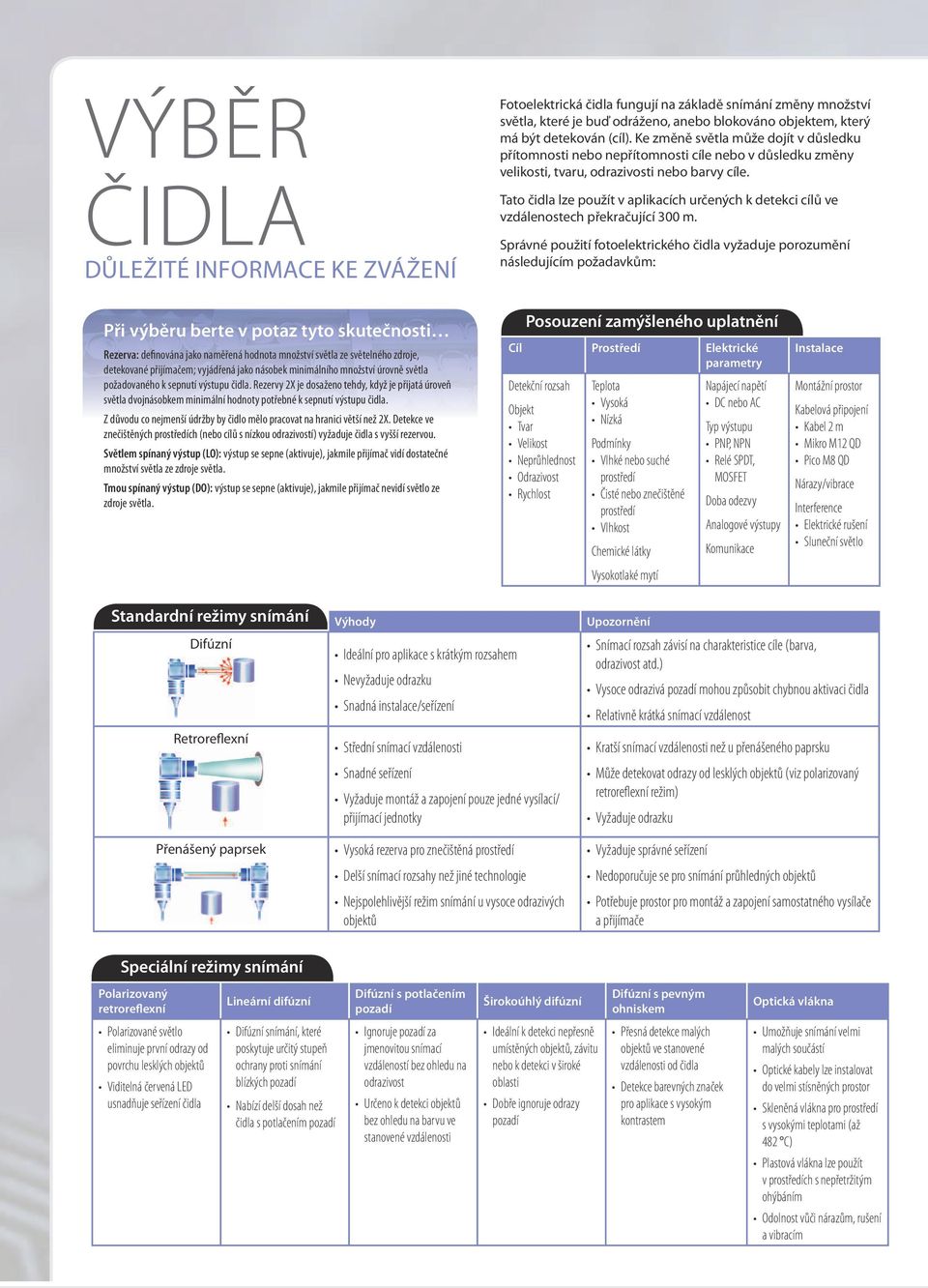

3 Výběr čidla DůLEžITé informace KE ZVážení Fotoelektrická čidla fungují na základě snímání změny množství světla, které je buď odráženo, anebo blokováno objektem, který má být detekován (cíl). Ke změně světla může dojít v důsledku přítomnosti nebo nepřítomnosti cíle nebo v důsledku změny velikosti, tvaru, odrazivosti nebo barvy cíle. Tato čidla lze použít v aplikacích určených k detekci cílů ve vzdálenostech překračující 300 m. Správné použití fotoelektrického čidla vyžaduje porozumění následujícím požadavkům: Při výběru berte v potaz tyto skutečnosti Rezerva: definována jako naměřená hodnota množství světla ze světelného zdroje, detekované přijímačem; vyjádřená jako násobek minimálního množství úrovně světla požadovaného k sepnutí výstupu čidla. Rezervy 2X je dosaženo tehdy, když je přijatá úroveň světla dvojnásobkem minimální hodnoty potřebné k sepnutí výstupu čidla. Z důvodu co nejmenší údržby by čidlo mělo pracovat na hranici větší než 2X. Detekce ve znečištěných prostředích (nebo cílů s nízkou odrazivostí) vyžaduje čidla s vyšší rezervou. Světlem spínaný výstup (LO): výstup se sepne (aktivuje), jakmile přijímač vidí dostatečné množství světla ze zdroje světla. Tmou spínaný výstup (DO): výstup se sepne (aktivuje), jakmile přijímač nevidí světlo ze zdroje světla. Posouzení zamýšleného uplatnění Cíl Prostředí Elektrické parametry Detekční rozsah Objekt Tvar Velikost Neprůhlednost Odrazivost Rychlost Teplota Vysoká Nízká Podmínky Vlhké nebo suché prostředí Čisté nebo znečištěné prostředí Vlhkost Chemické látky Vysokotlaké mytí Napájecí napětí DC nebo AC Typ výstupu PNP, NPN Relé SPDT, MOSFET Doba odezvy Analogové výstupy Komunikace Instalace Montážní prostor Kabelová připojení Kabel 2 m Mikro M12 QD Pico M8 QD Nárazy/vibrace Interference Elektrické rušení Sluneční světlo Standardní režimy snímání Difúzní Retroreflexní Přenášený paprsek Výhody Ideální pro aplikace s krátkým rozsahem Nevyžaduje odrazku Snadná instalace/seřízení Střední snímací vzdálenosti Snadné seřízení Vyžaduje montáž a zapojení pouze jedné vysílací/ přijímací jednotky Vysoká rezerva pro znečištěná prostředí Delší snímací rozsahy než jiné technologie Nejspolehlivější režim snímání u vysoce odrazivých objektů Upozornění Snímací rozsah závisí na charakteristice cíle (barva, odrazivost atd.) Vysoce odrazivá pozadí mohou způsobit chybnou aktivaci čidla Relativně krátká snímací vzdálenost Kratší snímací vzdálenosti než u přenášeného paprsku Může detekovat odrazy od lesklých objektů (viz polarizovaný retroreflexní režim) Vyžaduje odrazku Vyžaduje správné seřízení Nedoporučuje se pro snímání průhledných objektů Potřebuje prostor pro montáž a zapojení samostatného vysílače a přijímače Speciální režimy snímání Polarizovaný retroreflexní Lineární difúzní Difúzní s potlačením pozadí Širokoúhlý difúzní Difúzní s pevným ohniskem Optická vlákna Polarizované světlo eliminuje první odrazy od povrchu lesklých objektů Viditelná červená LED usnadňuje seřízení čidla Difúzní snímání, které poskytuje určitý stupeň ochrany proti snímání blízkých pozadí Nabízí delší dosah než čidla s potlačením pozadí Ignoruje pozadí za jmenovitou snímací vzdáleností bez ohledu na odrazivost Určeno k detekci objektů bez ohledu na barvu ve stanovené vzdálenosti Ideální k detekci nepřesně umístěných objektů, závitu nebo k detekci v široké oblasti Dobře ignoruje odrazy pozadí Přesná detekce malých objektů ve stanovené vzdálenosti od čidla Detekce barevných značek pro aplikace s vysokým kontrastem Umožňuje snímání velmi malých součástí Optické kabely lze instalovat do velmi stísněných prostor Skleněná vlákna pro prostředí s vysokými teplotami (až 482 C) Plastová vlákna lze použít v prostředích s nepřetržitým ohýbáním Odolnost vůči nárazům, rušení a vibracím

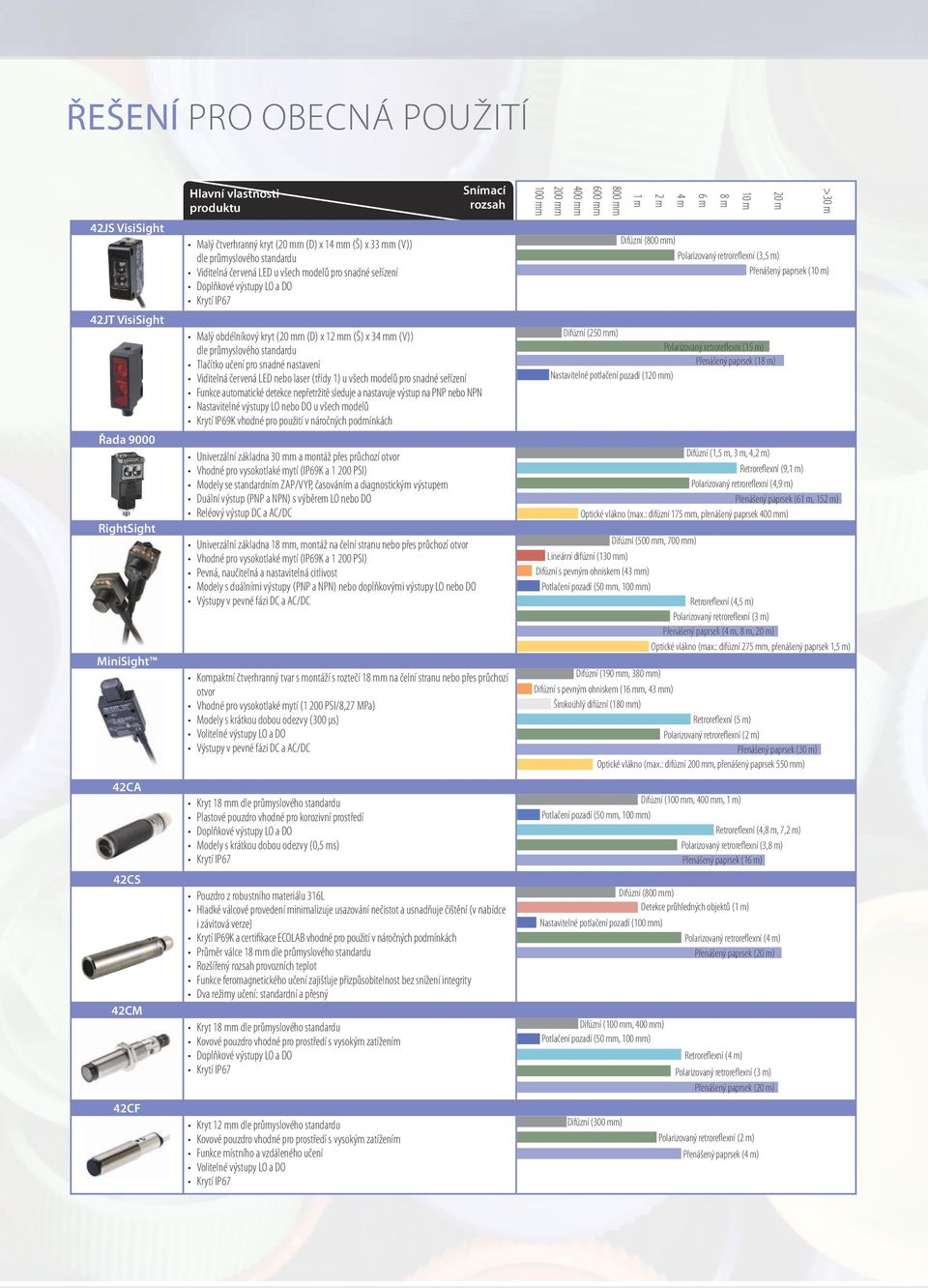

4 ŘEŠEní pro OBecná použití 42JS VisiSight 42JT VisiSight Řada 9000 RightSight MiniSight 42CA 42CS 42CM 42CF Hlavní vlastnosti produktu Malý čtverhranný kryt (20 mm (D) x 14 mm (Š) x 33 mm (V)) dle průmyslového standardu Viditelná červená LED u všech modelů pro snadné seřízení Malý obdélníkový kryt (20 mm (D) x 12 mm (Š) x 34 mm (V)) dle průmyslového standardu Tlačítko učení pro snadné nastavení Viditelná červená LED nebo laser (třídy 1) u všech modelů pro snadné seřízení Funkce automatické detekce nepřetržitě sleduje a nastavuje výstup na PNP nebo NPN Nastavitelné výstupy LO nebo DO u všech modelů Krytí IP69K vhodné pro použití v náročných podmínkách Univerzální základna 30 mm a montáž přes průchozí otvor Vhodné pro vysokotlaké mytí (IP69K a PSI) Modely se standardním ZAP/VYP, časováním a diagnostickým výstupem Duální výstup (PNP a NPN) s výběrem LO nebo DO Reléový výstup DC a AC/DC Univerzální základna 18 mm, montáž na čelní stranu nebo přes průchozí otvor Vhodné pro vysokotlaké mytí (IP69K a PSI) Pevná, naučitelná a nastavitelná citlivost Modely s duálními výstupy (PNP a NPN) nebo doplňkovými výstupy LO nebo DO Výstupy v pevné fázi DC a AC/DC Kompaktní čtverhranný tvar s montáží s roztečí 18 mm na čelní stranu nebo přes průchozí otvor Vhodné pro vysokotlaké mytí (1 200 PSI/8,27 MPa) Modely s krátkou dobou odezvy (300 µs) Výstupy v pevné fázi DC a AC/DC Kryt 18 mm dle průmyslového standardu Plastové pouzdro vhodné pro korozivní prostředí Modely s krátkou dobou odezvy (0,5 ms) Pouzdro z robustního materiálu 316L Hladké válcové provedení minimalizuje usazování nečistot a usnadňuje čištění (v nabídce i závitová verze) Krytí IP69K a certifikace ECOLAB vhodné pro použití v náročných podmínkách Průměr válce 18 mm dle průmyslového standardu Rozšířený rozsah provozních teplot Funkce feromagnetického učení zajišťuje přizpůsobitelnost bez snížení integrity Dva režimy učení: standardní a přesný Kryt 18 mm dle průmyslového standardu Kovové pouzdro vhodné pro prostředí s vysokým zatížením Kryt 12 mm dle průmyslového standardu Kovové pouzdro vhodné pro prostředí s vysokým zatížením Funkce místního a vzdáleného učení Snímací rozsah 100 mm 200 mm 400 mm 600 mm Difúzní (250 mm) 800 mm 1 m 2 m Nastavitelné potlačení pozadí (120 mm) 4 m 6 m 8 m 10 m 20 m >30 m Difúzní (1,5 m, 3 m, 4,2 m) Retroreflexní (9,1 m) Polarizovaný retroreflexní (4,9 m) Přenášený paprsek (61 m, 152 m) Optické vlákno (max.: difúzní 175 mm, přenášený paprsek 400 mm) Difúzní (500 mm, 700 mm) Lineární difúzní (130 mm) Difúzní s pevným ohniskem (43 mm) Potlačení pozadí (50 mm, 100 mm) Retroreflexní (4,5 m) Polarizovaný retroreflexní (3 m) Přenášený paprsek (4 m, 8 m, 20 m) Optické vlákno (max.: difúzní 275 mm, přenášený paprsek 1,5 m) Difúzní (190 mm, 380 mm) Difúzní s pevným ohniskem (16 mm, 43 mm) Širokoúhlý difúzní (180 mm) Retroreflexní (5 m) Polarizovaný retroreflexní (2 m) Přenášený paprsek (30 m) Optické vlákno (max.: difúzní 200 mm, přenášený paprsek 550 mm) Difúzní (100 mm, 400 mm, 1 m) Potlačení pozadí (50 mm, 100 mm) Retroreflexní (4,8 m, 7,2 m) Polarizovaný retroreflexní (3,8 m) Přenášený paprsek (16 m) Nastavitelné potlačení pozadí (100 mm) Difúzní (100 mm, 400 mm) Potlačení pozadí (50 mm, 100 mm) Difúzní (300 mm) Difúzní (800 mm) Polarizovaný retroreflexní (3,5 m) Přenášený paprsek (10 m) Polarizovaný retroreflexní (15 m) Přenášený paprsek (18 m) Difúzní (800 mm) Detekce průhledných objektů (1 m) Polarizovaný retroreflexní (4 m) Přenášený paprsek (20 m) Retroreflexní (4 m) Polarizovaný retroreflexní (3 m) Přenášený paprsek (20 m) Polarizovaný retroreflexní (2 m) Přenášený paprsek (4 m)

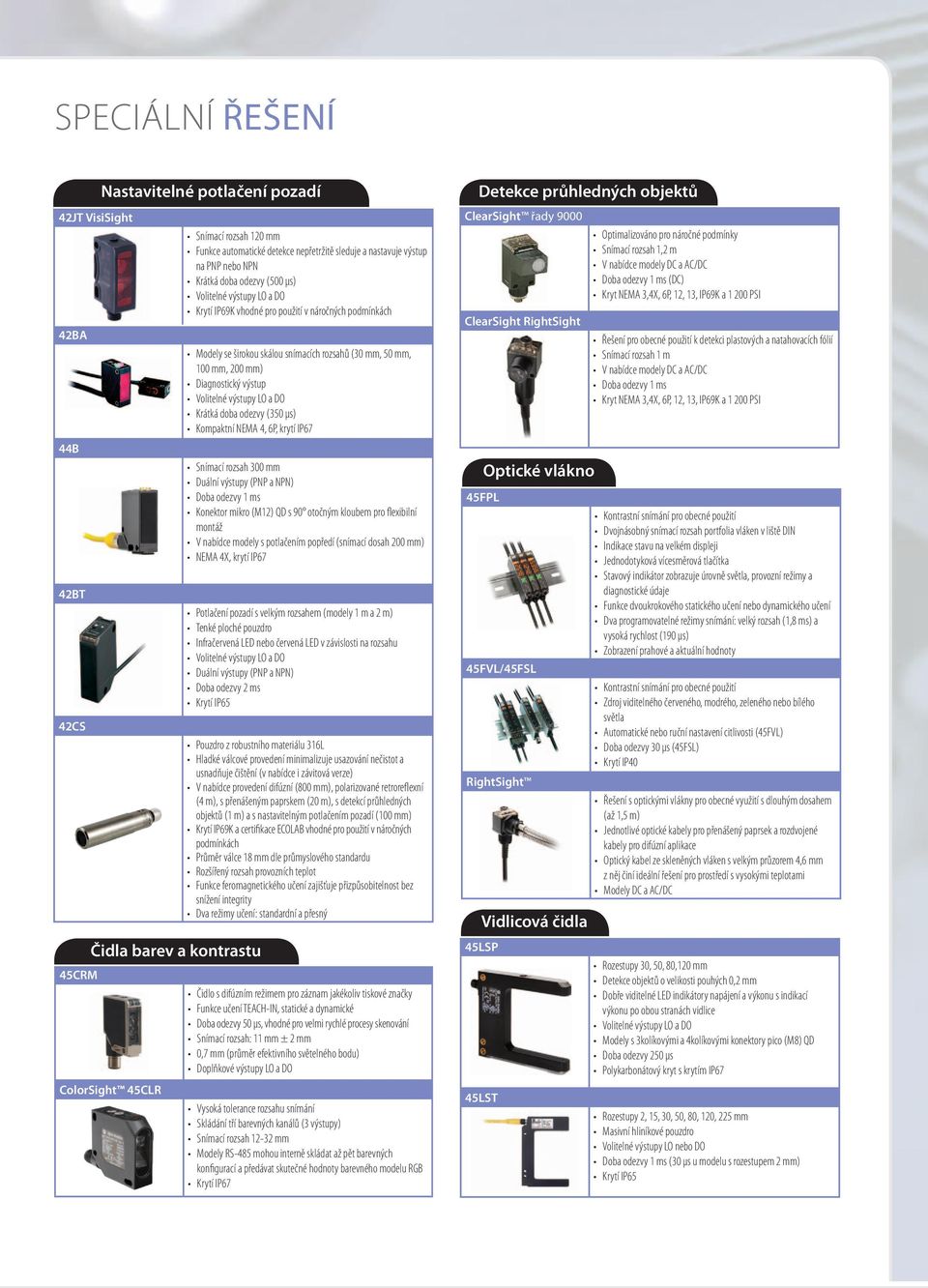

5 Speciální ŘEŠEní 42JT VisiSight 42BA 44B 42BT 42CS 45CRM Nastavitelné potlačení pozadí Čidla barev a kontrastu ColorSight 45CLR Snímací rozsah 120 mm Funkce automatické detekce nepřetržitě sleduje a nastavuje výstup na PNP nebo NPN Krátká doba odezvy (500 µs) Krytí IP69K vhodné pro použití v náročných podmínkách Modely se širokou skálou snímacích rozsahů (30 mm, 50 mm, 100 mm, 200 mm) Diagnostický výstup Krátká doba odezvy (350 µs) Kompaktní NEMA 4, 6P, krytí IP67 Snímací rozsah 300 mm Duální výstupy (PNP a NPN) Doba odezvy 1 ms Konektor mikro (M12) QD s 90 otočným kloubem pro flexibilní montáž V nabídce modely s potlačením popředí (snímací dosah 200 mm) NEMA 4X, krytí IP67 Potlačení pozadí s velkým rozsahem (modely 1 m a 2 m) Tenké ploché pouzdro Infračervená LED nebo červená LED v závislosti na rozsahu Duální výstupy (PNP a NPN) Doba odezvy 2 ms Krytí IP65 Pouzdro z robustního materiálu 316L Hladké válcové provedení minimalizuje usazování nečistot a usnadňuje čištění (v nabídce i závitová verze) V nabídce provedení difúzní (800 mm), polarizované retroreflexní (4 m), s přenášeným paprskem (20 m), s detekcí průhledných objektů (1 m) a s nastavitelným potlačením pozadí (100 mm) Krytí IP69K a certifikace ECOLAB vhodné pro použití v náročných podmínkách Průměr válce 18 mm dle průmyslového standardu Rozšířený rozsah provozních teplot Funkce feromagnetického učení zajišťuje přizpůsobitelnost bez snížení integrity Dva režimy učení: standardní a přesný Čidlo s difúzním režimem pro záznam jakékoliv tiskové značky Funkce učení TEACH-IN, statické a dynamické Doba odezvy 50 µs, vhodné pro velmi rychlé procesy skenování Snímací rozsah: 11 mm ± 2 mm 0,7 mm (průměr efektivního světelného bodu) Vysoká tolerance rozsahu snímání Skládání tří barevných kanálů (3 výstupy) Snímací rozsah mm Modely RS-485 mohou interně skládat až pět barevných konfigurací a předávat skutečné hodnoty barevného modelu RGB Detekce průhledných objektů ClearSight řady 9000 ClearSight RightSight Optické vlákno 45FPL 45FVL/45FSL RightSight Vidlicová čidla 45LSP 45LST Optimalizováno pro náročné podmínky Snímací rozsah 1,2 m V nabídce modely DC a AC/DC Doba odezvy 1 ms (DC) Kryt NEMA 3,4X, 6P, 12, 13, IP69K a PSI Řešení pro obecné použití k detekci plastových a natahovacích fólií Snímací rozsah 1 m V nabídce modely DC a AC/DC Doba odezvy 1 ms Kryt NEMA 3,4X, 6P, 12, 13, IP69K a PSI Kontrastní snímání pro obecné použití Dvojnásobný snímací rozsah portfolia vláken v liště DIN Indikace stavu na velkém displeji Jednodotyková vícesměrová tlačítka Stavový indikátor zobrazuje úrovně světla, provozní režimy a diagnostické údaje Funkce dvoukrokového statického učení nebo dynamického učení Dva programovatelné režimy snímání: velký rozsah (1,8 ms) a vysoká rychlost (190 µs) Zobrazení prahové a aktuální hodnoty Kontrastní snímání pro obecné použití Zdroj viditelného červeného, modrého, zeleného nebo bílého světla Automatické nebo ruční nastavení citlivosti (45FVL) Doba odezvy 30 µs (45FSL) Krytí IP40 Řešení s optickými vlákny pro obecné využití s dlouhým dosahem (až 1,5 m) Jednotlivé optické kabely pro přenášený paprsek a rozdvojené kabely pro difúzní aplikace Optický kabel ze skleněných vláken s velkým průzorem 4,6 mm z něj činí ideální řešení pro prostředí s vysokými teplotami Modely DC a AC/DC Rozestupy 30, 50, 80,120 mm Detekce objektů o velikosti pouhých 0,2 mm Dobře viditelné LED indikátory napájení a výkonu s indikací výkonu po obou stranách vidlice Modely s 3kolíkovými a 4kolíkovými konektory pico (M8) QD Doba odezvy 250 µs Polykarbonátový kryt s krytím IP67 Rozestupy 2, 15, 30, 50, 80, 120, 225 mm Masivní hliníkové pouzdro Volitelné výstupy LO nebo DO Doba odezvy 1 ms (30 µs u modelu s rozestupem 2 mm) Krytí IP65

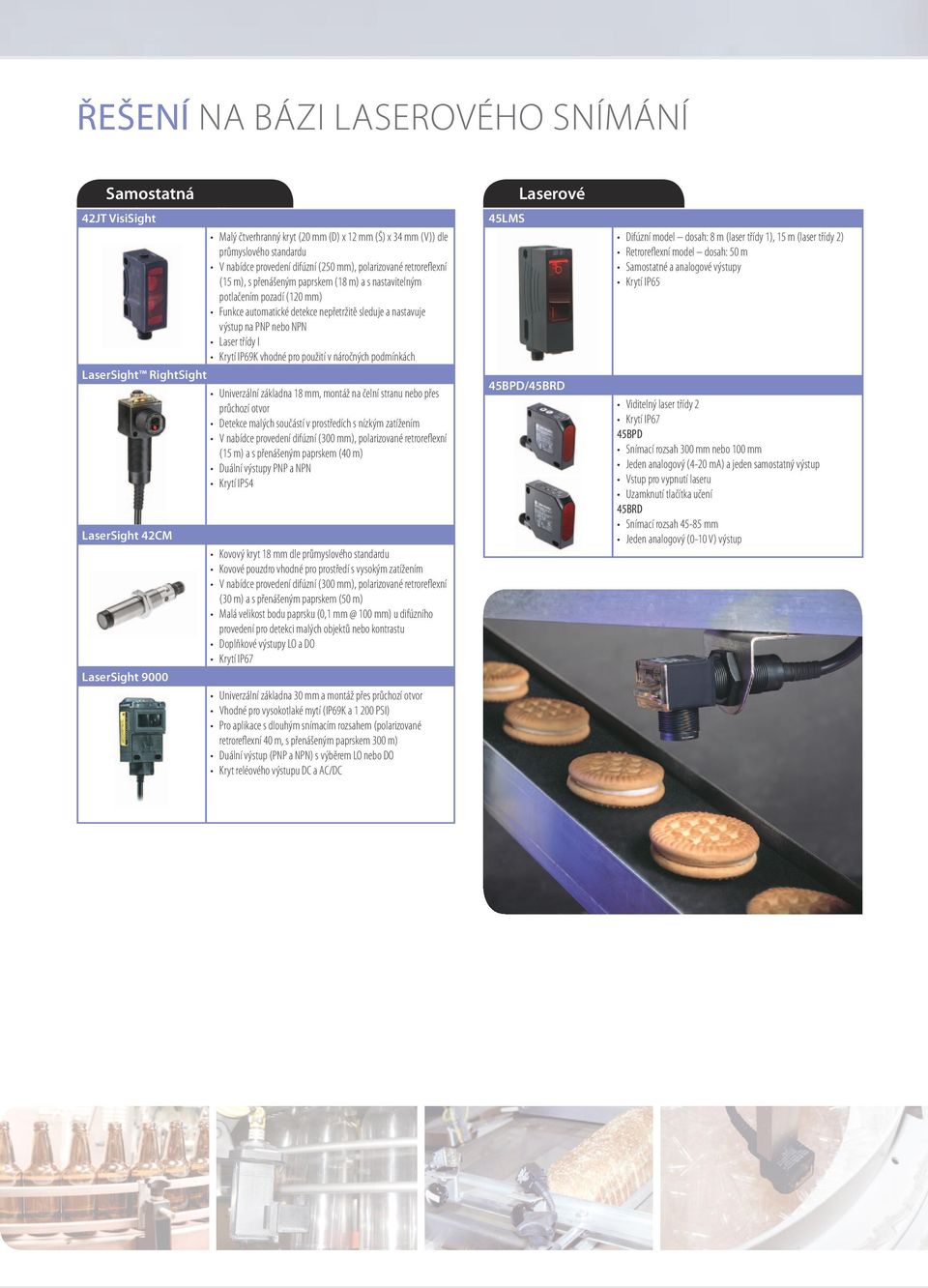

6 ŘEŠEní na bázi laserového snímání Samostatná laserová čidla 42JT VisiSight Malý čtverhranný kryt (20 mm (D) x 12 mm (Š) x 34 mm (V)) dle průmyslového standardu V nabídce provedení difúzní (250 mm), polarizované retroreflexní (15 m), s přenášeným paprskem (18 m) a s nastavitelným potlačením pozadí (120 mm) Funkce automatické detekce nepřetržitě sleduje a nastavuje výstup na PNP nebo NPN Laser třídy I Krytí IP69K vhodné pro použití v náročných podmínkách LaserSight RightSight Univerzální základna 18 mm, montáž na čelní stranu nebo přes průchozí otvor Detekce malých součástí v prostředích s nízkým zatížením V nabídce provedení difúzní (300 mm), polarizované retroreflexní (15 m) a s přenášeným paprskem (40 m) Duální výstupy PNP a NPN Krytí IP54 LaserSight 42CM LaserSight 9000 Kovový kryt 18 mm dle průmyslového standardu Kovové pouzdro vhodné pro prostředí s vysokým zatížením V nabídce provedení difúzní (300 mm), polarizované retroreflexní (30 m) a s přenášeným paprskem (50 m) Malá velikost bodu paprsku (0,1 100 mm) u difúzního provedení pro detekci malých objektů nebo kontrastu Univerzální základna 30 mm a montáž přes průchozí otvor Vhodné pro vysokotlaké mytí (IP69K a PSI) Pro aplikace s dlouhým snímacím rozsahem (polarizované retroreflexní 40 m, s přenášeným paprskem 300 m) Duální výstup (PNP a NPN) s výběrem LO nebo DO Kryt reléového výstupu DC a AC/DC Laserové měření 45LMS 45BPD/45BRD Difúzní model dosah: 8 m (laser třídy 1), 15 m (laser třídy 2) Retroreflexní model dosah: 50 m Samostatné a analogové výstupy Krytí IP65 Viditelný laser třídy 2 45BPD Snímací rozsah 300 mm nebo 100 mm Jeden analogový (4-20 ma) a jeden samostatný výstup Vstup pro vypnutí laseru Uzamknutí tlačítka učení 45BRD Snímací rozsah mm Jeden analogový (0-10 V) výstup

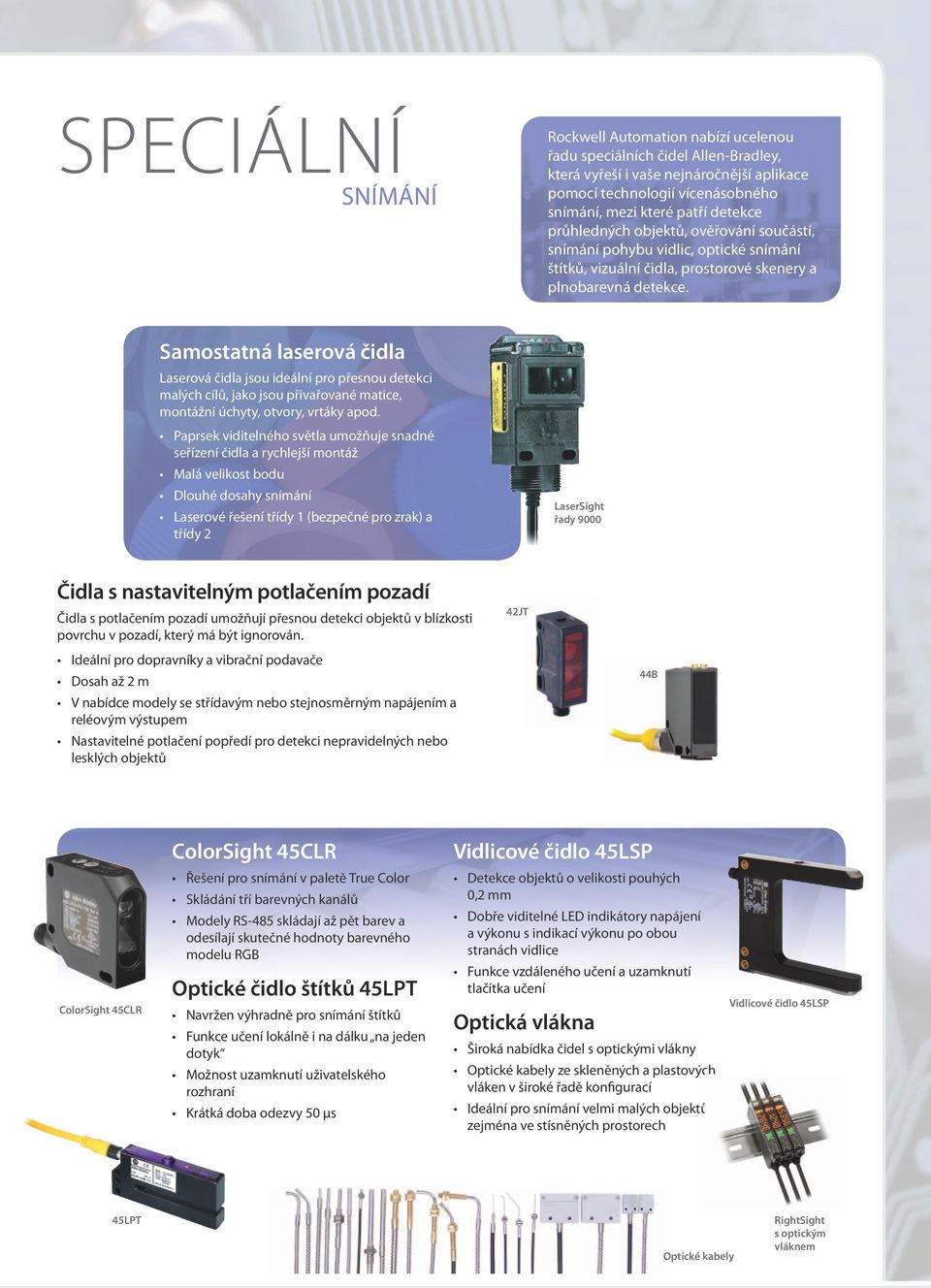

7 Speciální snímání Rockwell Automation nabízí ucelenou řadu speciálních čidel Allen-Bradley, která vyřeší i vaše nejnáročnější aplikace pomocí technologií vícenásobného snímání, mezi které patří detekce průhledných objektů, ověřování součástí, snímání pohybu vidlic, optické snímání štítků, vizuální čidla, prostorové skenery a plnobarevná detekce. Samostatná laserová čidla Laserová čidla jsou ideální pro přesnou detekci malých cílů, jako jsou přivařované matice, montážní úchyty, otvory, vrtáky apod. Paprsek viditelného světla umožňuje snadné seřízení čidla a rychlejší montáž Malá velikost bodu Dlouhé dosahy snímání Laserové řešení třídy 1 (bezpečné pro zrak) a třídy 2 LaserSight řady 9000 Čidla s nastavitelným potlačením pozadí Čidla s potlačením pozadí umožňují přesnou detekci objektů v blízkosti povrchu v pozadí, který má být ignorován. Ideální pro dopravníky a vibrační podavače Dosah až 2 m V nabídce modely se střídavým nebo stejnosměrným napájením a reléovým výstupem Nastavitelné potlačení popředí pro detekci nepravidelných nebo lesklých objektů 42JT 44B ColorSight 45CLR Vidlicové čidlo 45LSP ColorSight 45CLR Řešení pro snímání v paletě True Color Skládání tří barevných kanálů Modely RS-485 skládají až pět barev a odesílají skutečné hodnoty barevného modelu RGB Optické čidlo štítků 45LPT Navržen výhradně pro snímání štítků Funkce učení lokálně i na dálku na jeden dotyk Možnost uzamknutí uživatelského rozhraní Krátká doba odezvy 50 µs Detekce objektů o velikosti pouhých 0,2 mm Dobře viditelné LED indikátory napájení a výkonu s indikací výkonu po obou stranách vidlice Funkce vzdáleného učení a uzamknutí tlačítka učení Optická vlákna Široká nabídka čidel s optickými vlákny Optické kabely ze skleněných a plastových vláken v široké řadě konfigurací Ideální pro snímání velmi malých objektů, zejména ve stísněných prostorech Vidlicové čidlo 45LSP 45LPT Optické kabely RightSight s optickým vláknem

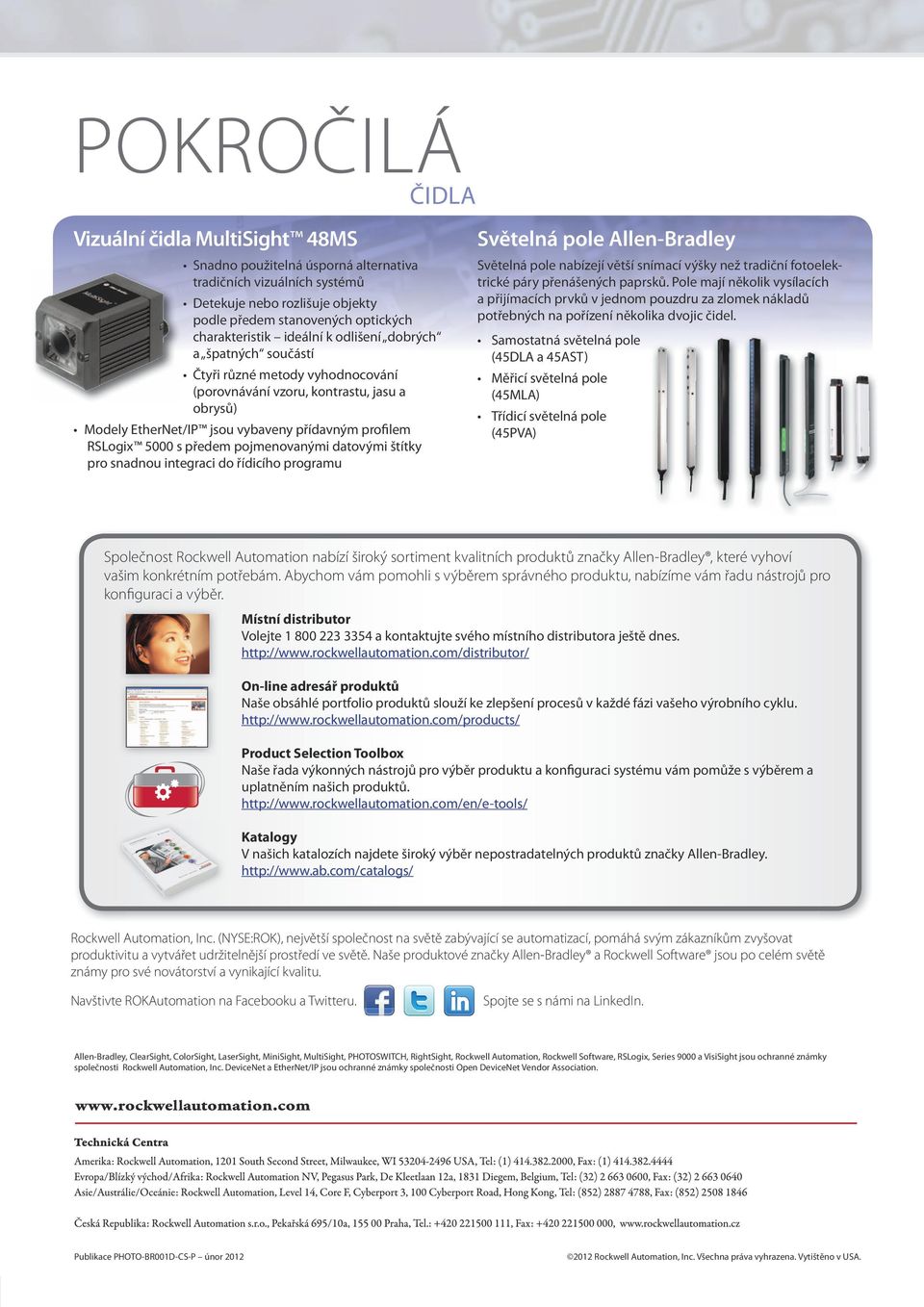

8 Pokročiláčidla Vizuální čidla MultiSight 48MS Snadno použitelná úsporná alternativa tradičních vizuálních systémů Detekuje nebo rozlišuje objekty podle předem stanovených optických charakteristik ideální k odlišení dobrých a špatných součástí Čtyři různé metody vyhodnocování (porovnávání vzoru, kontrastu, jasu a obrysů) Modely EtherNet/IP jsou vybaveny přídavným profilem RSLogix 5000 s předem pojmenovanými datovými štítky pro snadnou integraci do řídicího programu Světelná pole Allen-Bradley Světelná pole nabízejí větší snímací výšky než tradiční fotoelektrické páry přenášených paprsků. Pole mají několik vysílacích a přijímacích prvků v jednom pouzdru za zlomek nákladů potřebných na pořízení několika dvojic čidel. Samostatná světelná pole (45DLA a 45AST) Měřicí světelná pole (45MLA) Třídicí světelná pole (45PVA) Společnost Rockwell Automation nabízí široký sortiment kvalitních produktů značky Allen-Bradley, které vyhoví vašim konkrétním potřebám. Abychom vám pomohli s výběrem správného produktu, nabízíme vám řadu nástrojů pro konfiguraci a výběr. Místní distributor Volejte a kontaktujte svého místního distributora ještě dnes. On-line adresář produktů Naše obsáhlé portfolio produktů slouží ke zlepšení procesů v každé fázi vašeho výrobního cyklu. Product Selection Toolbox Naše řada výkonných nástrojů pro výběr produktu a konfiguraci systému vám pomůže s výběrem a uplatněním našich produktů. Katalogy V našich katalozích najdete široký výběr nepostradatelných produktů značky Allen-Bradley. Rockwell Automation, Inc. (NYSE:ROK), největší společnost na světě zabývající se automatizací, pomáhá svým zákazníkům zvyšovat produktivitu a vytvářet udržitelnější prostředí ve světě. Naše produktové značky Allen-Bradley a Rockwell Software jsou po celém světě známy pro své novátorství a vynikající kvalitu. Navštivte ROKAutomation na Facebooku a Twitteru. Spojte se s námi na LinkedIn. Allen-Bradley, ClearSight, ColorSight, LaserSight, MiniSight, MultiSight, PHOTOSWITCH, RightSight, Rockwell Automation, Rockwell Software, RSLogix, Series 9000 a VisiSight jsou ochranné známky společnosti Rockwell Automation, Inc. DeviceNet a EtherNet/IP jsou ochranné známky společnosti Open DeviceNet Vendor Association. Publikace PHOTO-BR001D-CS-P únor Rockwell Automation, Inc. Všechna práva vyhrazena. Vytištěno v USA.
