DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH

Transkript

1 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej malina, PhD. Stav ke dni: Situace List 1 Obr. 1 katastrální ortofoto se zvýrazněním domu č.p. 117 Popis: Širší geografické a urbanistické vztahy: Město Jáchymov se nachází v západní části Krušných hor. Leží ve stoupajícím údolí, táhnoucím se od Ostrova nad Ohří směrem k hranicím se Saskem. Nachází se v nadmořské výšce od 560 ve své dolní lázeňské části, do 750 metrů v části horní. Dům č.p. 74 je situován v horní části města v ulici Mathesiova v blízkosti kostela sv. Jáchyma. Zde se zástavba mírně rozšířila a vytvořila pravidelnější strukturu, oproti větší části sídla. Vzniklo zde obdélné náměstí a byly zde umístěny nejvýznamnější stavby ve městě již zmíněný kostel sv. Jáchyma, radnice, mincovna (nyní muzeum č.p. 37) či budova děkanství č.p.72. Tento dům je umístěno ve východní frontě domů, tvořící historické centrum města. Užší urbanistické vztahy a charakteristika zástavby: Dům č.p. 117 je umístěn v řadové zástavbě východní fronty domů v ulici Mathesiova. Má půdorys do písmene L. Umístěn je mezi domy č.p. 118 a e.č. 12. Dům č.p. 118 je patrový a je výškově téměř shodný s námi popisovaným domem. Dům e.č. 12 je také patrový, jelikož se ale nachází ve svahu níže pod popisovaným č.p. 117, je o nižší. Před hlavním průčelím domu je pojízdná komunikace. Dům č.p. 117 je orientovaný svým hlavním průčelím do náměstí a je na parcele, která je orientována téměř severojižním směrem (pro zjednodušení popisu používáme ideální orientaci). Na zadní část parcely navazuje ještě jedna zadní parcela s odstupňovanou terasou a opěrnou zdí, která vymezuje cestu. Dům č.p. 117 je patrový, podsklepený, zděný se sedlovou střechou orientovanou okapovou stranou do náměstí. Hřeben střechy je tedy rovnoběžný s komunikací. Obr. 2 letecký snímek se zvýrazněním domu č.p. 117

2 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej malina, PhD. Stav ke dni: Současný stav bádání List 2 Dosavadní průzkumy: MACEK, Petr MUK, Jan MUKOVÁ, Jiřina 1985: Jáchymov Stavebně historický průzkum, SÚRPMO, Praha, strojopis. Materiál se zabývá stavebně historickým průzkumem celého města Jáchymov v úvodu nastiňuje jeho stavební vývoj a následně se v krátkosti věnuje jednotlivým objektům ve městě. Dlouhou dobu se jednalo o jediný komplexní materiál ke stavebním dějinám města. Dnes přibývají operativní a stavebně-historické průzkumy jednotlivých objektů. NOVÝ, Miroslav M - NOVÁ,, Eliška 2010: Standardní stavebně-historický průzkum domu č.p. 117, Mathesiova ul. (Karlovarský( kraj), Ústí n.l., strojopis. Materiál zpracovaný standardně nedestruktivními metodami dle platné metodiky NPÚ. Elaborát byl zpracován v r. 2010, tedy těsně po zakoupení objektu současným majitelem Ing. Tomášem Petrem a v té době byl dům v celém rozsahu obydlený. Z těchto důvodů byly některé nálezové situace zpracovatelům nepřístupné.

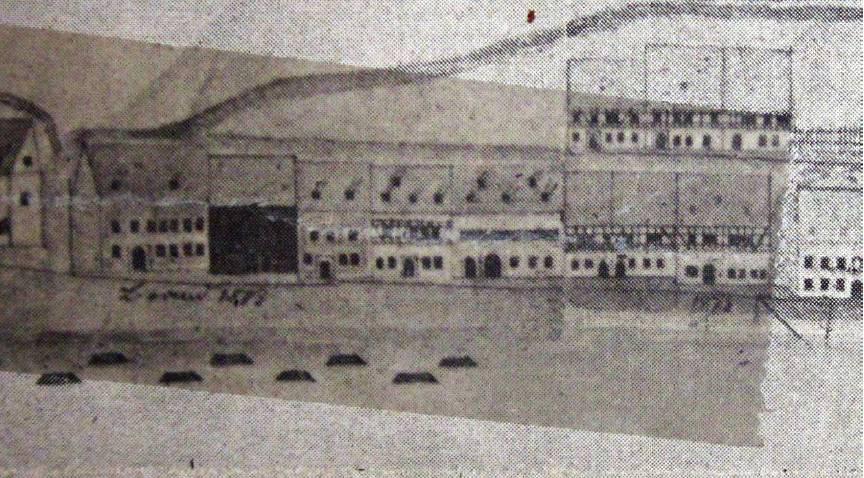

3 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej malina, PhD. Stav ke dni: Veduty, historická Dům: č.p. 117, 117, Mathesiova ul. plánová a jiná obrazová dokumentace a vyobrazení List 3 Popis: Veduta města dům č.p. 117 je v přední řadě domů pátý z leva (SCHMIDT, Richard 1913: Soupis památek historických a uměleckých v politickém okrese Jáchymovském. Praha.) Jedná se pravděpodobně o nejstarší vyobrazení domu č.p Dům je zde zachycen ve stávající velikosti i podlažnosti. Současnému členění odpovídá i rozvrh okenních a dveřních otvorů na vyobrazení. Celkově lze vedutu tedy hodnotit jako věrohodnou. Obr. 3 veduta města Jáchymov z let

4 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej malina, PhD. Stav ke dni: Veduty, historická plánová a jiná obrazová dokumentace a vyobrazení List 4 Popis: Veduta města po požáru v březnu r (Muzeum Karlovy Vary, pobočka Královská mincovna v Jáchymově) Dům č.p. 117 je na tomto popožárovém vyobrazení zachycen v popředí před kostelem sv. Jáchyma se zachovanými oběma štíty. Dle vyobrazení tento požár pohltil střechu a zděné konstrukce štítu zůstaly zachovány. Otázkou zůstává stav stropní konstrukce v patře po požáru, její stav z vyobrazení není zřejmý. Jak známe ale z jiných objektů v Jáchymově, měly tyto domy provedeny i některá protipožární opatření častá bývá v podkroví na podlaze hliněná mazanina či slabší hliněná dlažba (tzv. půdovky). V tomto případě se nám však tyto prvky nezachovaly a v současné době je konstrukce zakrytá. Rozsah poškození objektu ve větším rozsahu než jak je zachycen na uvedeném vyobrazení nelze tak doložit a ani vyvrátit. - Obr. 4 veduta města po požáru r. 1873

5 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej malina, PhD. Stav ke dni: Veduty, historická plánová a jiná obrazová dokumentace a vyobrazení List 5 Popis: Plánová dokumentace ze Stavebního archivu: (Městský úřad Jáchymov) Autorem plánu je zednický mistr Franz Siegl a plán je z roku 1873, zadavatel Anton Schuhmann Plán zachycuje půdorysy přízemí a prvního patra, příčný řez domem s pohledem na dvorní křídlo a příčný řez dvorním křídlem. Všechny konstrukce jsou značeny růžově, tzn. jako nové zdivo, což však zcela jistě neodpovídá skutečnosti. Obr.5 plánová dokumentace z r. 1873

6 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej malina, PhD. Stav ke dni: Veduty, historická plánová a jiná obrazová dokumentace a vyobrazení List 6 Popis: Plánová dokumentace ze Stavebního archivu: (Městský úřad Jáchymov) Plánová dokumentace na úpravu výkladce v přízemí domu. - Autorem plánu je Joh. F. Glaser a plán je z roku 1899, zadavatel Franz Kreissl - Jedná se o úpravu výkladce v krajní levé ose v přízemí. Stavební akce byla realizována a osazen zde byl dřevěný výkladec s nástavcem a kovovou roletou. Obr. 6 plánová dokumentace z r. 1899

7 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej malina, PhD. Stav ke dni: Veduty, historická plánová a jiná obrazová dokumentace a vyobrazení List 7 Popis: Plánová dokumentace ze Stavebního archivu: (Městský úřad Jáchymov) Plánová dokumentace na vestavbu chladící místnosti do průjezdu domu pod schodiště do patra. - Autorem plánu je architekt Josef Rauschner a plán je z roku 1941, zadavatel Heinrich Fischer - Jedná se o realizovanou stavební akci, při které byla do prostoru pod schodiště do patra vestavěna chladící místnost, jelikož v domě měl provozovnu řezník. Místnost je samostatně přístupná z prostoru vstupní síně a označena v půdoryse je jako P.05. Obr. 7 plánová dokumentace z r. 1941

8 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Fotodokumentace: Obr. 8 - hlavní uliční průčelí Jáchymov Dům: č.p. 117, Mathesiova ul. Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej malina, PhD. Stav ke dni: Veduty, historická plánová a jiná obrazová dokumentace a vyobrazení List 8 Popis: Hlavní uliční průčelí Hlavní uliční průčelí objektu je šířkově orientováno a je nasměrováno směrem do ulice Mathesiova. Je tvořeno 6-ti nepravidelnými okenními osami. V přízemí je v levé části výkladec, který zabírá šířku dvou okenních os. Vedle něj je téměř ve středu průčelí vstup s půlkruhovým záklenkem a edikulovým portálem. Vpravo od vstupu jsou tři obdélné okenní otvory. V patře je sedm okenních os s obdélnými okenními otvory. Výkladec v krajní levé ose v přízemí je dřevěný, obdélný, v historizujícím tvarosloví a umístěn je na kamenný sokl. Cca v horní čtvrtině je členěn poutcem. Završen je profilovanou římsou, která je svrchu oplechovaná. Boční stojky výkladce tvoří sloupky s hlavicí a patkou v jónském tvarosloví a kanelovanými dříky. Nad hlavicemi je ještě nástavec na bocích zdoben obdélnou diamantovou bosou. Výkladec je opatřen plechovou roletou. Vstup do objektu je v přízemí v druhé ose vpravo. Samotný vstupní otvor je završen půlkruhovým záklenkem a opatřen dvoukřídlou výplní. Vstup je orámovaný edikulovým portálem. Edikula je tvořená trojsvazkovými sloupky s kamennou patkou. Vnitřní sloupky jsou zakončeny profilovanými hlavicemi, které nesou oblouk nad vstupním otvorem, jež má ve vrcholu lichoběžníkový klenák. Vnější dva sdružené sloupky jsou zakončeny profilovanými hlavicemi, které nesou římsový překlad. Na něj je ještě nasazena trojlaločná supraporta, která přetíná patrovou římsu. Vrata jsou dvoukřídlá členěná do tvaru latinského kříže. Vrata mají svlakovou konstrukci s vnější stranou pobitou do kosočtverce prkny. Okenní výplně v uliční fasádě jsou dřevěné, dvojité, členěné do tvaru latinského kříže. V patře jsou výplně ještě příčlemi na šest tabulek. Vnější křídla jsou ven otvíravá, vnitřní dovnitř a kování mají typu espagnoleta. Jsou opatřeny nátěrem v barvě lomené bílé. Fasáda je hladká s vápenným monochromním nátěrem, členěná profilovanou kordonovou římsou se zubořezem a korunní římsou. Dále pak nárožní bosáží v přízemí. Nároží v patře je zdobeno pilastrem s dórskou hlavicí. Pilastry jsou také v patře mezi 2. a 3. a mezi 3. a 4. okenní osou navazují tak na vstupní portál v přízemí. Okenní otvory jsou zdobeny štukovou šambránou s uchy a lichoběžníkovým klenákem ve středu a mají podokenní římsu. V přízemí je nad okenním otvorem ve 4. ose a v patře nad okenními otvory v 1., 3 a 5. ose vlnovková římsa. Střecha domu je sedlová, orientovaná okapovou stranou směrem do ulice. Střešní krytinou je falcovaný plech. Nad střešní rovinu vystupují dva komíny.

9 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej malina, PhD. Stav ke dni: Dvorní fasáda List 9 Fotodokumentace: Popis: Dvorní průčelí: Dvorní průčelí je nepravidelné a tříosé. Vstup do objektu je v krajní pravé ose v přízemí. Vstup je pravoúhlý s dvoukřídlými vraty. V patře je v krajní pravé ose vstup na pavlač, ze které se vstupuje dveřním otvorem umístěným při pravé meziparcelní zdi do prostoru podkroví. Vedle vstupu na pavlač je malé obdélné okénko. Okenní otvory dvorní fasády jsou obdélné s dvojitými okenními výplněmi. Okenní výplně jsou dvoukřídlé členěné do tvaru latinského kříže a příčlemi na šest tabulek. Vnější křídla jsou ven otvíravá, vnitřní dovnitř a kování mají typu espagnoleta. Jsou opatřeny nátěrem v barvě lomené bílé. Fasáda je hladká bez jakéhokoliv členění. Natřená je monochromním vápenným nátěrem v okrové barvě. Střecha domu je sedlová, orientovaná okapovou stranou směrem do dvora. Střešní krytinou je falcovaný plech. Nad střešní rovinu vystupují dva komíny. Obr. 9 - dvorní průčelí

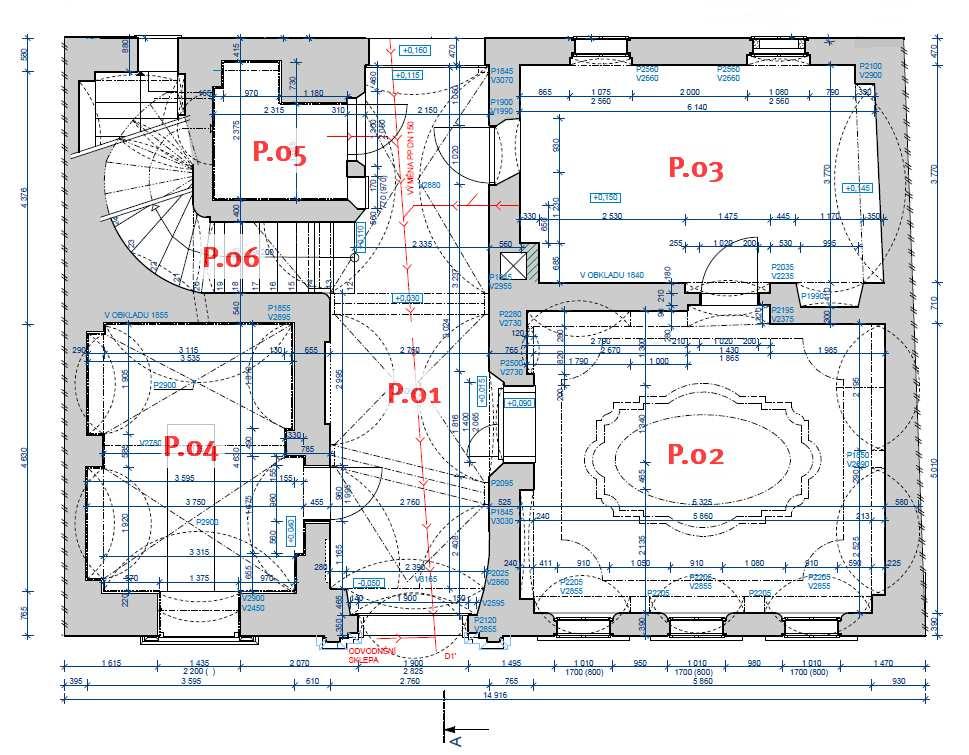

10 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej malina, PhD. Stav ke dni: Dispozice přízemí List 10 Dispozice přízemí List 10 Popis: Dispozice přízemí: Základem dispozičního schématu (uspořádání) přízemí domu č.p. 117 je příčný dvoutakt s tím, že přední trakt je širší. Hloubkově byla původně budova členěna na tři trakty. Střední hloubkový trakt, který probíhá od náměstí do dvora, tvoří průběžná (chodbovitá) centrální komunikační prostora objektu t.j. síň (P.01). Ze síně stoupá vertikální komunikace schodiště do patra a do místností 1.01 a dá se z ní vstoupit do místností P.02, P. 03, P.04, P.05 a zároveň také na dvůr. Severní krajní hloubkový trakt je tvořen místností P.04, která je situována při hlavním průčelí a kde byl krám, za ní je dále řazeno schodiště do patra, které je nejprve přímé, následně pak točité a při dvorním průčelí je pak místnost P.05, což je vestavba lednice ve 40. letech 20. stol. Jižní krajní hloubkový trakt je tvořen dvěma místnostmi obytnou místností P.02 a místností P.03. Zaměření přízemí domu:

11 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej malina, PhD. Stav ke dni: Dispozice suterénu List 11 Popis: Dispozice suterénu: Suterén domu je situovaný při severní hraně parcely a zaujímá téměř shodnou rozlohu jako severní hloubkový trakt v přízemí. Z dispozičního hlediska je tvořen přímým schodištěm přisazeným k severní zdi (S.01) a velkou místností na obdélném půdoryse S.02. Zaměření suterénu domu:

12 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej malina, PhD. Stav ke dni: Dispozice patra List 12 Dispozice patra Popis: Dispozice patra: Dispozice patra domu č.p. 117 vesměs opakuje dispozici přízemí. Přední šířkový trakt orientovaný směrem do ulice je tvořen třemi místnostmi 1.02, 1.03 a Zadní šířkový dvorní trakt tvoří schodiště z přízemí domu, horní síň 1.01, která byla druhotně předělena vložením novodobých příček a místností 1.05, která je také předělena novodobými příčkami. Komunikačním uzlem v patře je horní síň, ze které se vchází do místnosti 1.02, 1.05 a je zde vstup na dnes značně destruovanou pavlač. Zaměření patra domu: List

13 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej malina, PhD. Stav ke dni: Dispozice patra List 13 Dispozice patra Popis: Dispozice podkroví: Podkroví domu č.p. 117 je řešeno jako jednoprostorové. Přístupné je po schodišti přisazenému k S štítové zdi. Je zde jedno komínové těleso. List Zaměření krovu domu:

14 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Přízemí Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej Malina, PhD. Stav ke dni: Místnost: P.01 Mgr. Alžběta Kratochvílová List: 14 1 P.01-I Rubová strana dvoukřídlých vrat je svlaková levé křídlo má tři svlaky nad sebou s tím, že spodní je poškozen. Křídlo je přichyceno dvěma závěsy, ve vrcholu je svislá zástrč. Toto křídlo je zajištěno jednoduchou diagonálně umístěnou kovovou závorou. Pravé křídlo je rozděleno na dvě části a lze je otvírat samostatně pro pěší lze užívat pouze spodní část jako branku. Na pravém křídle byly nad sebou čtyři svlaky spodní chybí zcela. Závěsy jsou na tomto křídle také čtyři dva na spodní a dva na horní části. Výplň byla opatřena krabicovým zámkem ten byl z důvodů obav před ukradením deponován. Celková charakteristika: Místnost P.01 je vstupní síní, má obdélný půdorys a orientovaná je směrem V-Z, tvořící střední hloubkový trakt dispozičního uspořádání přízemí domu. Je přístupná z exteriéru vstupem z ulice a vstupem ze dvora. Skrz síň se vchází do místností P.02, P.03, P.04, P.05 a schodištěm P.06 se pokračuje do patra domu. Vrata byla podříznuta z důvodů osazení žulového prahu, následně pak doplněna okopovým prknem. Dlažba ve vstupní síni výškově odpovídá žulovému prahu. Na jižní stěně vedle vrat je kapsa po zasouvací závoře. Výškově byla umístěná pod krabicový zámek.

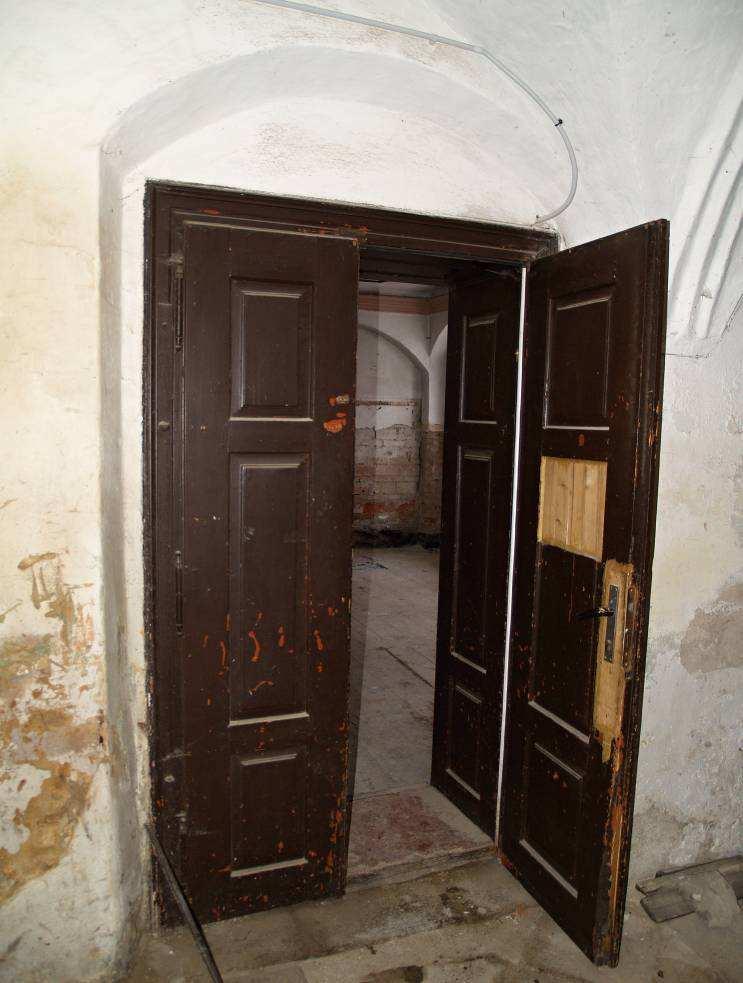

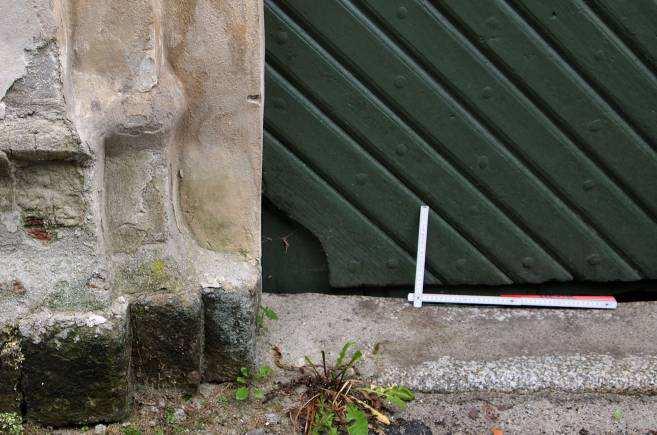

15 P.01-II Patky portálu jsou pískovcové, práh žulový. Stopa po odraznících ve spodních rozích (doplnění výplně), odrazník byl osekaný v době osazení prahu. Vstup ze vstupní síně P01 do obytné místnosti P02. Otvor zasazen ve špaletě se segmentovým záklenkem. Kamenný práh výškově odpovídá dlažbě ve vstupní síni. Výplň je dvoukřídlá, kazetová, zasazená do dřevěné zárubně. Stopy po umístění krabicového zámku, který se však nedochoval, klapačka je originální. Z boku levého křídla kulatá zapuštěná zástrč (90. l. 19. stol./0. l. 20. stol.) Velké olivy na závěsech, zachovány také novodobé úchyty na mříž.

16 P.01-III P.01-V Jižní stěna - omítky otlučeny do výšky cca 190 cm zdivo kamenné a cihlové Náběh valené klenby s výsečemi V levé části patrná spára po vložení komínového tělesa cihlové zdivo P.01-IV J stěna zúžení vstupního otvoru v jižní stěně ze vstupní síně P.01 do místnosti P.03 Omítky na stěně jsou otlučeny do výše cca cm Zdivo je kamenné, dozdění špalety je z cihlového zdiva Jižní stěna - omítky otlučeny do výšky cca 190 cm zdivo kamenné a cihlové Vložení komínového tělesa, cihlové zdivo, při patě zdi je malý nakládací otvor Drážka pro vložení instalací a nika na elektro krabice začištěno cihlami

17 P.01-VI P.01-VII Přezdění špalety otvoru do dvora ze vstupní síně P.01 Z interiéru špaleta bez omítek do výše cca 170cm, z exteriéru omítaná hladkou omítkou Okénko s dvířky ze vstupní síně do prostoru lednice Zdivo bez omítek do výšky cca 190 cm Otvor obložen izolací Špaleta přezděná - zdivo smíšené, větší podíl cihel Otvor je opatřený dvoukřídlými svlakovými vraty viz prvek v pasportu D02 Výplň zapuštěná cca 40 cm od líce zdi Výplň dřevěný rám a jednokřídlá mírně obdélná výplň, dva zaoblené závěsy, oválný štítek na klíč, kovová cedulka s označením DKW Kühlung

18 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Přízemí Místnost: P.02 Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej Malina, PhD. Stav ke dni: P.02-I List: 15 1 Celková charakteristika místnosti: Jedná se o plochostropou obytnou místnost v ose S-J na obdélném půdoryse, tvořící západní díl jižního hloubkového traktu dispozičního schématu přízemí. Místnost je přístupná od S ze vstupní síně P.01 a na V je komunikačně propojena vstupem s místností P.03. Jedná se o obvodovou zeď členěnou dvojicí segmentových oblouků slepé podstropní arkády, sbíhajících se do profilované středové konzoly. Tato stěna byla opatřena přizdívkou z cihel. Mezi přizdívkou a kamennou obvodovou zdí je malý odstup. Způsob zdění přizdívky je, že se ve vodorovných řádcích střídají cihly kladené na ležato a na stojato. Základové zdivo je z lomového kamene (v době průzkumu odhaleno asi 10 cm). Do výše cca 120 cm je odstraněna omítka

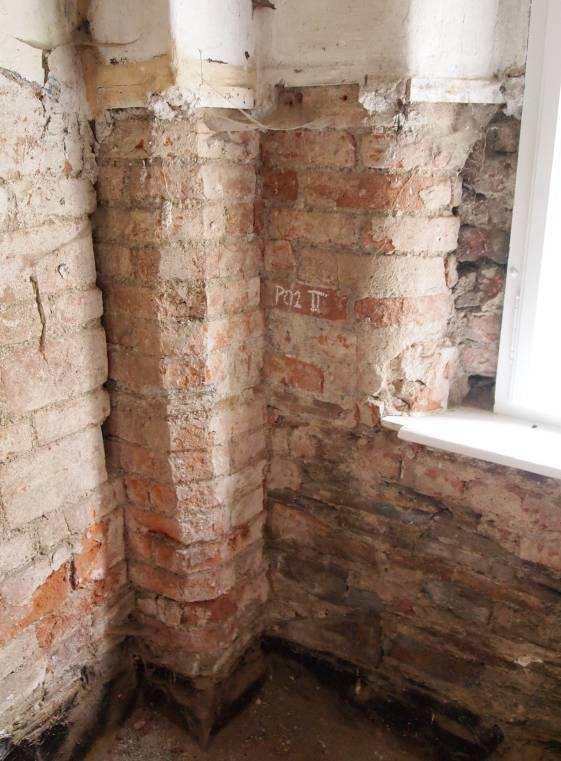

19 P.02-II P.02-IV JV nároží místnosti P.02 má předstupující pilíř, který nese arkádu na J stěně Je vyzděn z cihel a cihelných tvarovek se zkosenými rohy Základové zdivo je z lomového kamene (v době průzkumu odhaleno asi 10 cm). Po odstranění omítek do výše cca 120 cm je zřejmá také spára mezi pilířem a cihelnou přizdívkou J zdi Také špaleta okenního otvoru je z cihelných tvarovek, tentokráte se zakulacenými rohy Nika v S stěně místnosti P.02 V špaleta zděna z cihelných tvarovek se zkosenými rohy Při patře destrukce omítek odhaleno zdivo P.02-III Tři okenní otvory hlavního uličního průčelí západní stěna Šířka okenních otvorů odpovídá původní velikosti zděné z cihelných tvarovek se zaoblenými rohy Zmenšení okenních otvorů vyzděním parapetů dozdívka z cihel P.02-V P.02-VII

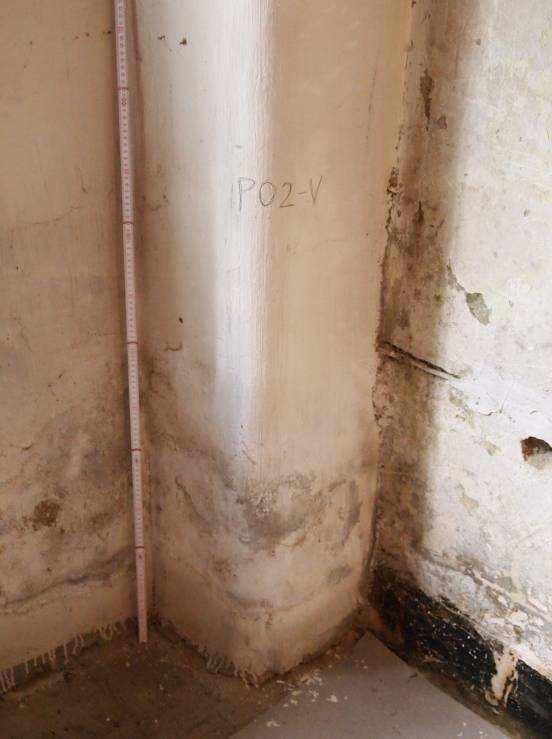

20 Zdivo očazené od otopového zařízení pece. Smíšené, bez omítek do výše cca 160 cm Nika v S stěně místnosti P.02 Z špaleta zděna pravděpodobně také jako špaleta V z cihelných tvarovek se zkosenými rohy Zdivo v plném rozsahu zaomítnuto P.02-VIII P.02-VI Špaleta vstupního otvoru předstupující nároží opět vyzděno z cihelných tvarovek se zkosenými rohy Odstranění omítek zdiva do výše cca 150 cm. Zazděný obdélný pravoúhlý vstupní otvor. Cihelná zazdívka

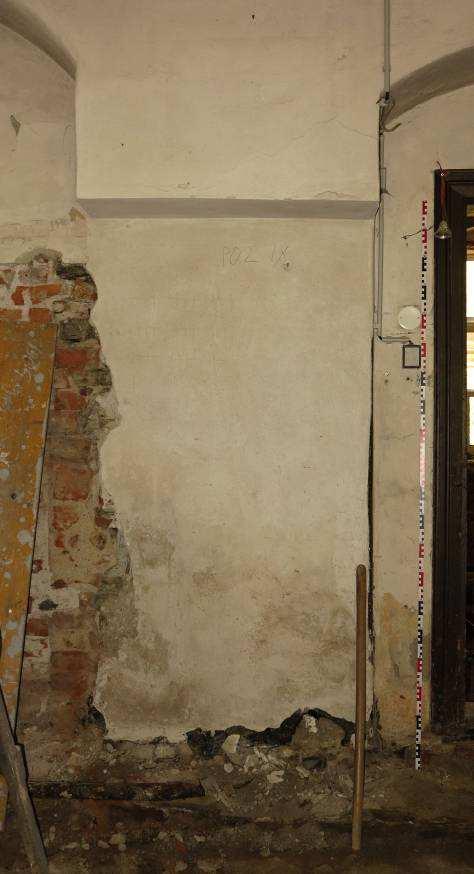

21 P.02-IX P.02- XI Špaleta zděná z cihel, levá špaleta odsekána, pravděpodobně z důvodů výstavby kachlových kamen v SV rohu místnosti P.02- X Zazděný obdélný pravoúhlý vstup z místnosti P.02 do místnosti P.03 Zazdívka z cihel zděných způsobem dvě cihly na ležato a jedna řada cihel na stojato Omítky odstraněny do výše cca 190 cm Dveřní otvor mezi místnostmi P02 a P03 Druhotně otevřený a upravený v této zdi, zasazený je do špalety se segmentovým záklenkem, Výplň popis viz D04 v pasportu

22 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Přízemí Místnost: P.03 Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej Malina, PhD. Stav ke dni: List: 16 1 P.03-I Celková charakteristika místnosti: Místnost P.03 je plochostropá a je umístěna v ose S-J obdélného půdorysu, tvořící V díl J hloubkového traktu dispozičního schématu přízemí. Místnost je přístupná od S ze vstupní síně P.01 a na Z je komunikačně propojena vstupem s místností P.02. Místnost P03 byla původně předělena příčkou ve směru V-Z na dvě samostatné prostory, které byly pravděpodobně klenuté. Z ustálené dispozice jiných jáchymovských domů, lze zde předpokládat po funkční stránce kuchyni a komoru. Místnost P03 byla původně předělena příčkou ve směru V-Z Na Z stěně je patrný její otisk a dále je znatelné částečné přezdění této zdi v souvislosti s úpravou současného vstupu (na fotu vlevo) a zazdění původního vstupu (částečně viditelné na fotu v prvé části viz situace P.02 VIII) Původní kamenné zdivo je silně očazeno Zdivo původní kamenné, úpravy z cihelného zdiva, v severní části této zdi odstraněny omítky v celém rozsahu (místnosti byla po obvodu do výše cca 170 cm obložena novodobým obkladem, který byl nedávno odstraněn)

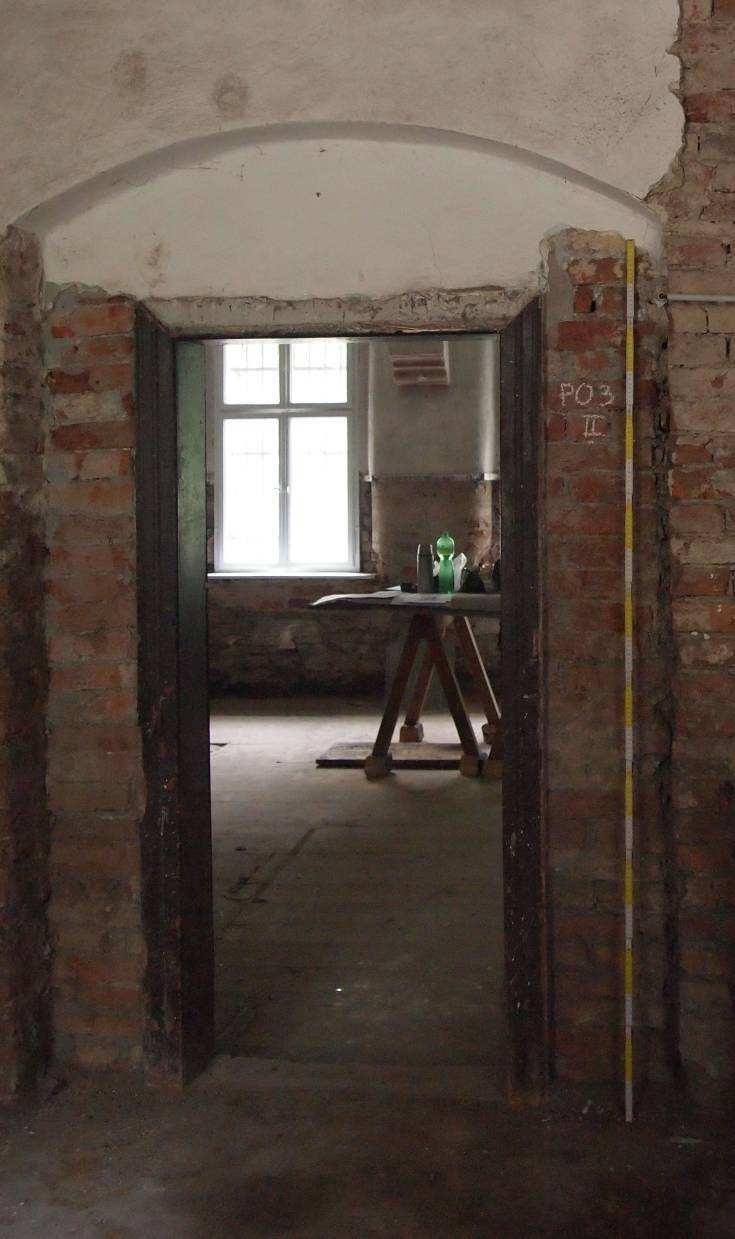

23 P.03-II P.03-III Zazděná nika se segmentovým záklenkem staršího vstupního otvoru z místnosti P.03 do místnosti P.02 Zazdívka z cihel zděných způsobem dvě cihly na ležato a jedna řada cihel na stojato Omítky odstraněny do výše cca 2 m Analogická situace nálezové situaci P.02-X situace z druhé strany stěny Obdélný pravoúhlý vstupní otvor ve špaletě se segmentovým záklenkem, špaleta je vyzděná z cihel Do výšky cca 2m jsou odstraněny omítky

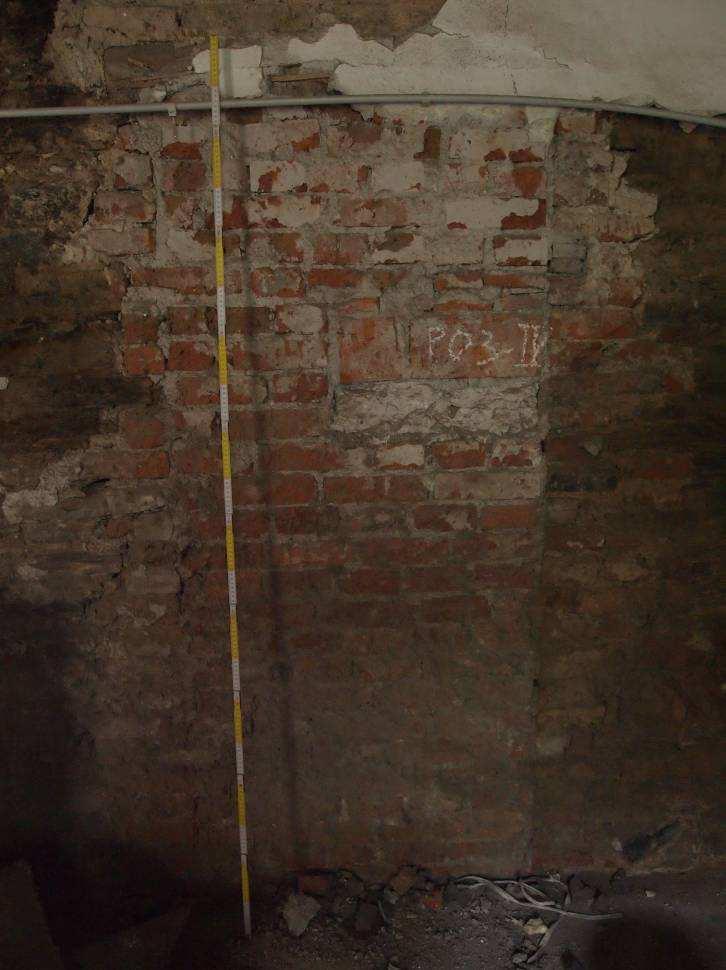

24 P.03-IV P.03-V Zazděný pravoúhlý dveřní otvor z místnosti P.03 do místnosti P.02 (analogická situace z druhé strany stěny P.02- VIII) Vyzdívka je cihlová Omítky odstraněné do výšky cca 2m Vložení komínového tělesa do SZ rohu místnosti P.03 Komín je vyzděn z plných cihel Omítky odstraněné do výšky cca 2m

25 P.03-VI VI-VII VII P.03-VIII Přezdění levé špalety okenního otvoru - zděno z cihel, provázáno s obvodovým zdivem, předpoklad větší stavební úpravy (?) Omítky odstraněné do výšky cca 2,5 m Úprava špalety dveřního otvoru se segmentovým záklenkem z místnosti P.03 do vstupní síně P.01 Zúžení vstupního otvoru cihelná dozdívka Omítky odstraněné do výšky cca 2m

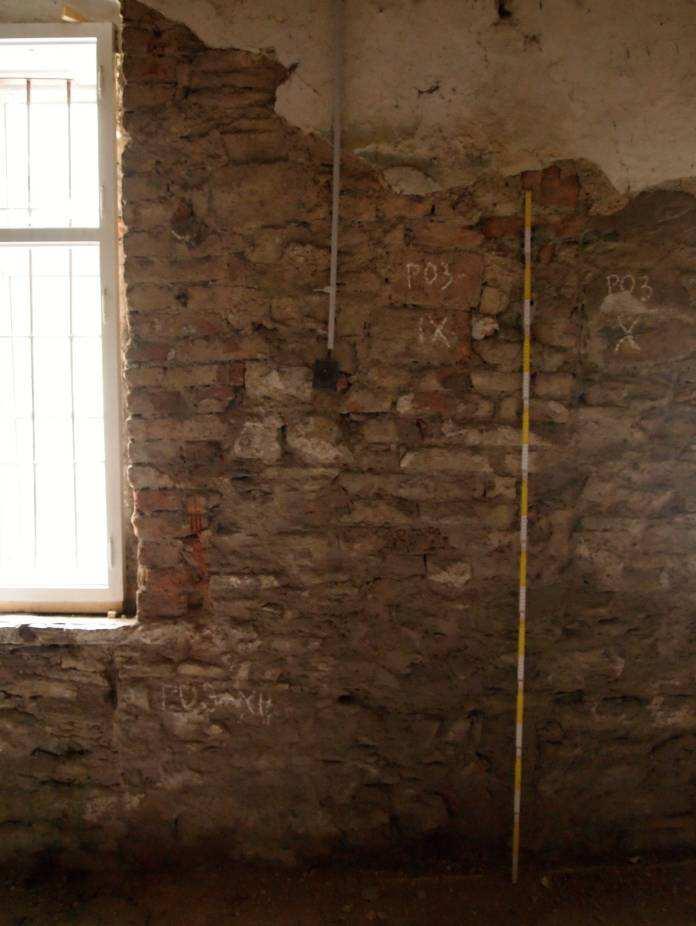

26 P.03-IX IX-X P.03-X P.03-IX situace zachycující úpravu zdi po odstranění příčky původně rozdělující místnost P.03 na dvě prostory. Přezdění je provedeno ze smíšeného zdiva. Odhadovaná šířka původní příčky je cca 30 cm P.03- X jedná se o dozdění špalety pravého krajního okenního otvoru orientovaného směrem do dvora (ve spáře se dochovalo i omítkové souvrství) a dozdění parapetu okna z plných cihel. Původně zde tedy byl ca 2m široký vstup do dvora.

27 P.03-XI P.03-XII V parapetní zdi pod levým krajním okenním otvorem je patrné vyzdění původního čtvercového otvoru. Jednalo se pravděpodobně o výlevku do dvora P.03-XI XIII V rohu místnosti je patrná trhlina, jejíž prostor je vyzděn menším lomovým kamenem Po odstranění podhledu současného stropu se na J zdi odhalil otisk valené klenby Zachováno je souvrství historických nátěrů, poslední barevný nátěr je světle modrý

28 P.03-XVI V mezistropním prostoru nad místnosti jsou zřejmé odřezané zhlaví starších stropních trámů Dozděny byly plnými cihlami kapsy po některých trámech a zmenšeny pro osazení trámů nových

29 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Přízemí Místnost: P.04 Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej Malina, PhD. Stav ke dni: P.04-I List: 17 1 Celková charakteristika místnosti: Jedná se o klenutou místnost v ose V-Z na obdélném půdoryse, tvořící Z díl S hloubkového traktu dispozičního schématu přízemí. Místnost sloužila jako krám (naposledy jako řeznictví) a je přístupná pouze od J z průjezdu P.01. P.04-I Původní vstupní otvor měl půlkruhový záklenek a špaletu vyzděnou z cihel, směrem z průjezdu otvor rámovalo ostění z cihelných tvarovek se zkoseným rohem, mladší stavební úpravy změnily otvor na pravoúhlý

30 P.04-II P.04-III Pilíř nesoucí náběh klenby je zděný z plných cihel na nárožích zkosených do výšky cca 180 cm, výše je zděn z lomového kamene, omítky jsou odstraněny do výšky 2m Situace shodná při S i J zdi V JZ rohu je zděný výstupek s nárožím vyzděným z cihel, na které navazuje zdivo z lomového kamene. Nároží je provázané se zdí Omítky jsou odstraněny do výšky cca 180 cm

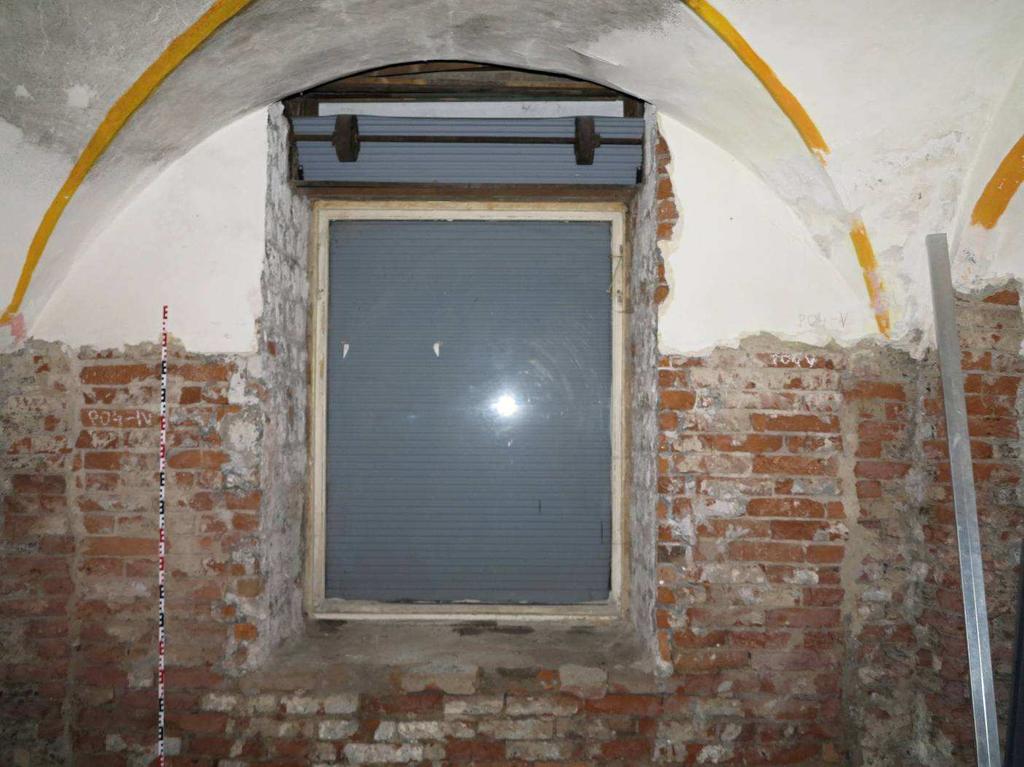

31 P.04-IV Úprava Z zdi místnosti svědčí o zazdění a zmenšení původního velkého vstupu přímo do náměstí, zdivo je přezděno z plných cihel Nově vznikl výkladec do náměstí stavební úprava datována plány ze stavebního úřadu do r Otvor má mírně obdélný tvar a překlad koliduje s vrcholem klenby v místnosti mírně pod ní zabíhá, vnitřní výplň je novodobá Omítky jsou odstraněny do výšky cca 180 cm

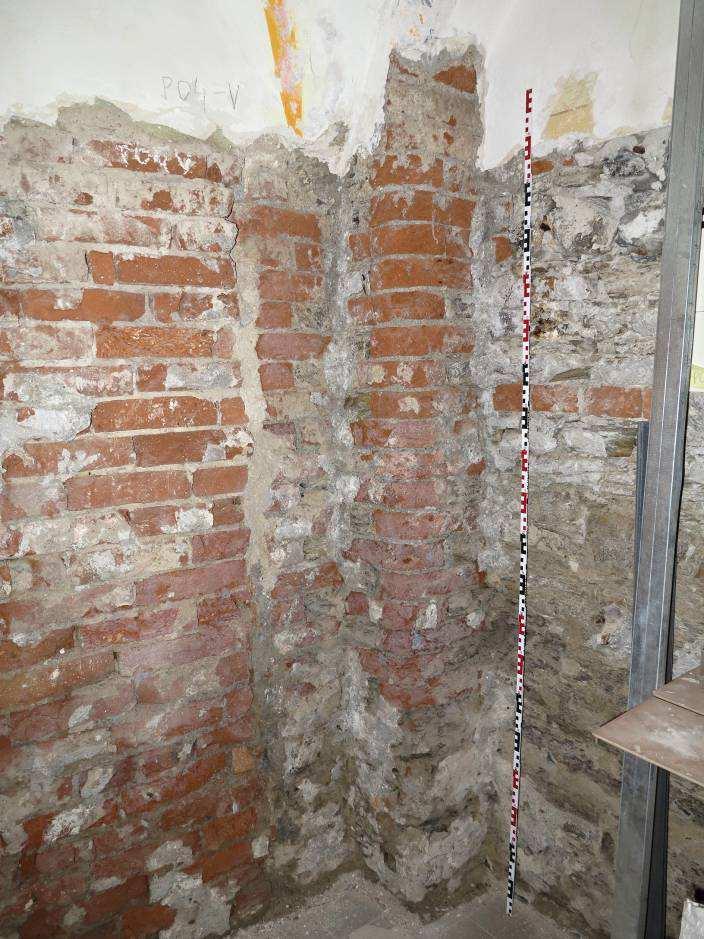

32 P.04-V P.04-VI Relikt obložení místnosti bílými kachlíky s černobílou šachovnicovou lištou (40. léta 20. stol.?) Pilíř v SZ nároží místnosti nesoucí náběh klenby je zděný z plných cihel na nárožích zkosených do výšky cca 180 cm, do výše cca 80 cm od podlahy je zděn z lomového kamene, omítky jsou odstraněny do výšky 2m Pod dvěma vrstvami monochromních nátěrů je patrné vymalování místnosti sytě žlutou barvou a šablonkou

33 P.04-VIII P.04-X Zdivo S zdi místnosti je zděno z lomového kamene se dvěma horizontálními řadami cihel, zdivo je plynule provázáno Omítky jsou odstraněny do výšky cca 180 cm P.04-IX Ve V stěně pod vrcholem klenby je malé obdélné okénko šikmě ústící na schodiště do patra P.06 Špalety jsou zděné z cihel na plocho Směrem do místnosti je jednokřídlá výplň, směrem na schodiště jednoduchá vertikální tyčová mříž Pilíř v SZ nároží místnosti nesoucí náběh klenby je zděný z plných cihel na nárožích zkosených do výšky cca 180 cm, do výše cca 80 cm od podlahy je zděn z lomového kamene, omítky jsou odstraněny do výšky 2m

34 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Přízemí Místnost: P.06 Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej Malina, PhD. Stav ke dni: P.06-I List: 18 1 Celková charakteristika místnosti: Schodiště je situováno je ve V polovině délky S hloubkového traktu. Tvoří jedinou vertikální spojnici mezi přízemím a patrem domu. Nastupuje se na něj z průjezdu P.01 a v patře ústí do horní síně Schodiště je klenuté jednoramenné vřetenové. Situace dokumentuje stavební úpravu spojenou s vestavbou lednice pod schodiště a následné jeho narovnání a přidání deseti žulových schodišťových stupňů (ostatní stupně jsou zděné z lomového kamene)

35 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Přízemí Místnost: S.0.01 Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej Malina, PhD. Stav ke dni: List: 19 S.01-I Celková charakteristika místnosti: Vertikální spojnice mezi přízemím a suterénem domu místnost S.01. Schodiště ve směru V-Z je jednoramenné, přímé. Strop zaklenut valenou klenbou. Dále navazuje obdélná místnost orientace opět V-Z, tato místnost je však nepřístupná, jelikož je zatopená. Jedná se o původní vstup do sklepa na jižní stěně schodiště, zrušen byl pravděpodobně v souvislosti se stavbou lednice (místnost P.05) Otvor s půlkruhovým záklenkem se špaletou zděnou z části z lomového kamene a z části z plných cihel Zazdívka z plných cihel Na levé špaletě jsou dva kované panty, na pravé úchyt pro petlici

36 S.01-II S.01-III Jedná se o obdélný vstupní otvor, který zde byl vybudován druhotně (viz situace S.01-I) Vstup je umístěn asymetricky do niky se segmentovým záklenkem. Levá špaleta vstupu je přezděná z cihel Vstup má fošnové přímé nadpraží a prkenný práh. Opláštěn je dřevěnou obložkovou zárubní. Jde o vylehčovací pas na S stěně těsně nad schodišťovými stupni Stěna i záklenek jsou z lomového kamene

37 S.01-IV S.01-IV Analogická situace k S.01-III vylehčovací pas na J stěně těsně nad schodišťovými stupni Stěna i záklenek jsou z lomového kamene S.01-V Překlad chodbičky orientované ve směru S-J z velkých placatých kamenů Prostora otevřena do místnosti S.01 vstupem s půlkruhovým záklenkem Nároží na S stěně zděné z lomového kamene Nad úrovní posledního schodišťového stupně odhalena část základového zdiva

38 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ Í OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Přízemí Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej Malina, PhD. Stav ke dni: Místnost: 1.01 List: I Celková charakteristika místnosti: Místnost 1.01 je horní síní s mírně obdélným půdorysem. Je klenutá v ose S-J a nachází se v S dílu V podélného traktu dispozicního schématu patra. Místnost je přístupná ze schodiště 1.06 z přízemí. Na Z se z ní vstupuje (resp. vstupovalo) do místností západního podélného traktu 1.02 a 1.03, na J se nachází vstup do místnosti V S zdi je otvor do prostoru špajzky1.06. Na V se ze síně vstupuje na dnes destruovanou pavlač. Vstupní síň byla novodobými příčkami předělena a vložena zde byla koupelna. Vylehčovací cihelný pas segmentově stačený, vyzdívka z plných cihel II Malé okénko obdélníkového tvaru, špalety nezačištěny, zdivo kamenné, zazdívka ze smíšeného zdiva

39 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Přízemí Místnost: 1.02 Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej Malina, PhD. Stav ke dni: I List: 21 Tato nálezová situace dokumentuje kolizi fabionové římsy nad oběma okny místnosti se segmentovým záklenkem nad okny (situace se opakuje u všech oken v patře orientovaných směrem do ulice) Celková charakteristika místnosti: Jedná se o plochostropou obytnou místnost v ose V-Z obdélného půdorysu, tvořící S díl Z podélného traktu dispozicního schématu patra. Místnost je přístupná vstupem ve V stěně ze vstupní síně 1.01 a na J z místnosti 1.03.

40 1.02-II S.01-III Situace dokládá zmenšení (zúžení) vstupního otvoru dozděním levé špalety Nastavena byla dřevěná lišta podlahy (viz detail) V SV rohu místnosti bylo otopové zařízení, pravděpodobně kachlová kamna svědčí o tom přerušení fabionové římsy, která probíhá po celém obvodě místnosti Zachován je kruhový otvor pro odvod kouře V místech pod římsičkou je odhaleno souvrství historických omítek

41 1.02-IV V sondě vlevo od špalety vstupu se podařilo najít původní dřevěné obložení vstupu Odhadovaná šíře původního vstupního otvoru je cca 160cm Obdobná situace nálezu 1.02-III došlo k zmenšení (zúžení) vstupního otvoru dozděním levé špalety Nastavena byla dřevěná lišta podlahy (viz detail)

42 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Přízemí Místnost: 1.03 Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej Malina, PhD. Stav ke dni: I List: 22 Celková charakteristika místnosti: Místnost 1.03 je plochostropá obytná místnost na obdélném půdoryse v ose V-Z a tvoří střední díl Z podélného traktu dispozičního schématu patra. Místnost je přístupná jednak od S z místnosti 1.02 a dále pak od J z místnosti V JV rohu místnosti bylo otopové zařízení, pravděpodobně kachlová kamna, která byla společná pro místnosti 1.03 a 1.04 patrná je spára vykreslující otvor zakončený segmentovým záklenkem Zachován je kruhový otvor pro odvod kouře v horním rohu a otvor při podlaze v J stěně dokládá propojení s kamny v místnosti 1.04 Dále o umístění kamen svědčí i druhotné doplnění prkenné podlahy III 1.03-III

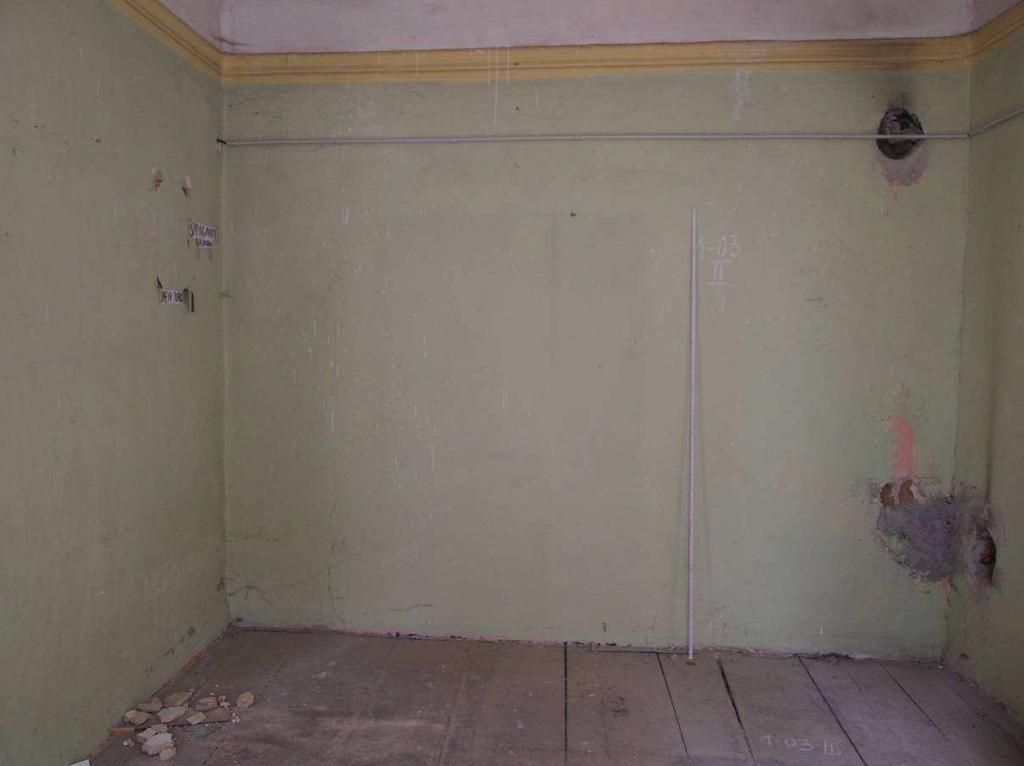

43 1.03-II Ve V stěně je zazděný vstup do horní síně 1.01 Předpokládaná šířka vstupního otvoru je cca 160cm, výška pak cca 2m

44 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Přízemí Místnost: 1.04 Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej Malina, PhD. Stav ke dni: List: I Celková charakteristika místnosti: Místnost 1.04 je plochostropá obytná místnost na obdélném půdoryse v ose S-J a tvoří J díl Z podélného traktu dispozicního schématu patra. Místnost je přístupná jednak od S z místnosti 1.03 a dále pak z místnosti Nálezová situace dokládá existenci příčky mezi prvním a druhým okenním otvorem z prava, která dělila místnost na dvě části Byla orientovaná směrem V-Z Stopy po odstranění jsou přerušení fabionové římsy, štukového zrcadla a v otisk příčky v podlaze místnosti

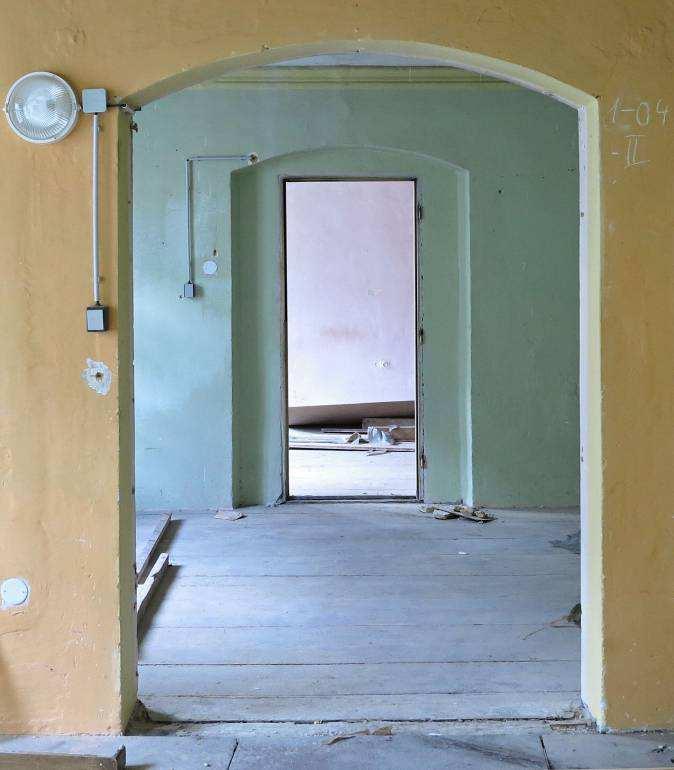

45 1.04-II 1.04-III Analogická situace k 1.03-I. V SV rohu místnosti bylo otopové zařízení, pravděpodobně kachlová kamna, která byla společná pro místnosti 1.03 a 1.04 patrná je spára vykreslující otvor zakončený segmentovým záklenkem Zachován je kruhový otvor pro odvod kouře v horním rohu na V stěně a otvor při podlaze v S stěně dokládá propojení s kamny v místnosti 1.03

46 1.04-IV Při osazování nových elektrických rozvodů bylo nalezeno dřevěné ostění původního dveřního ostění a dozdívka otvoru z plných cihel Původní vstup byl pravoúhlý, cca 2 m vysoký a cca 180 cm široký

47 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Přízemí Místnost: 1.06 Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej Malina, PhD. Stav ke dni: List: I Celková charakteristika místnosti: Malá omítaná prostora čtvercového půdorysu situovaná nad schodištěm z přízemí do patra a do prostoru pod schodiště do podkroví. Přisazena je k S obvodové zdi. Přístupná je malým otvorem v J stěně z horní síně Na severu, v místě průběhu komínu, je patrná zazdívka vysoká 138 cm a široká 60 cm V zazdívce, v její spodní části, se nachází malý vybírací otvor do komínu Po zrušení tahových kamen v místnosti 1.02 sloužila tato prostora jako špajs nebo odkládací komora Výplň otvoru do prostoru viz pasport - prvek D.09

48 DOKUMENTACE, DIGITALIZACE A PREZENTACE OHROŽENÉHO KULTURNÍHO DĚDICTVÍ V PŘÍHRANIČNÍ OBLASTI SEVEROZÁPADNÍCH ČECH Jáchymov Dům: č.p. 117, Mathesiova ul. Přízemí Místnost: 1.06 Zpracovala: Mgr. Alžběta Kratochvílová Spolupracoval: Mgr. Ondřej Malina, PhD. Stav ke dni: K.01-I List: 27 Celková charakteristika místnosti: Podkroví K.01 je přístupné po jednoramenném přímém zděném schodišti přisazeném k S štítové zdi. Nastupuje se na něj z pavlače přisazené k dvorní fasádě domu, která je však značně destruovaná. Stupně schodiště jsou vyzděny z lomových kamenů, které jsou kryté prkennými deskami. Boční stěny schodiště jsou omítané a omítky nesou stopy požáru. Na V stěně mezi 6. a 7. krokví od S pozůstatek záklenku po klenbě v horní síni 1.01 Relikty konstrukce nesou stopy po očazení

49 K.01-II K.01-III Situace zachycuje relikty malované interiérové omítky na S štítě domu Situace ukazuje vyzdění kapsy po sloupku starší krovové konstrukce na S štítě Vyzdívka je provedena v plných cihel

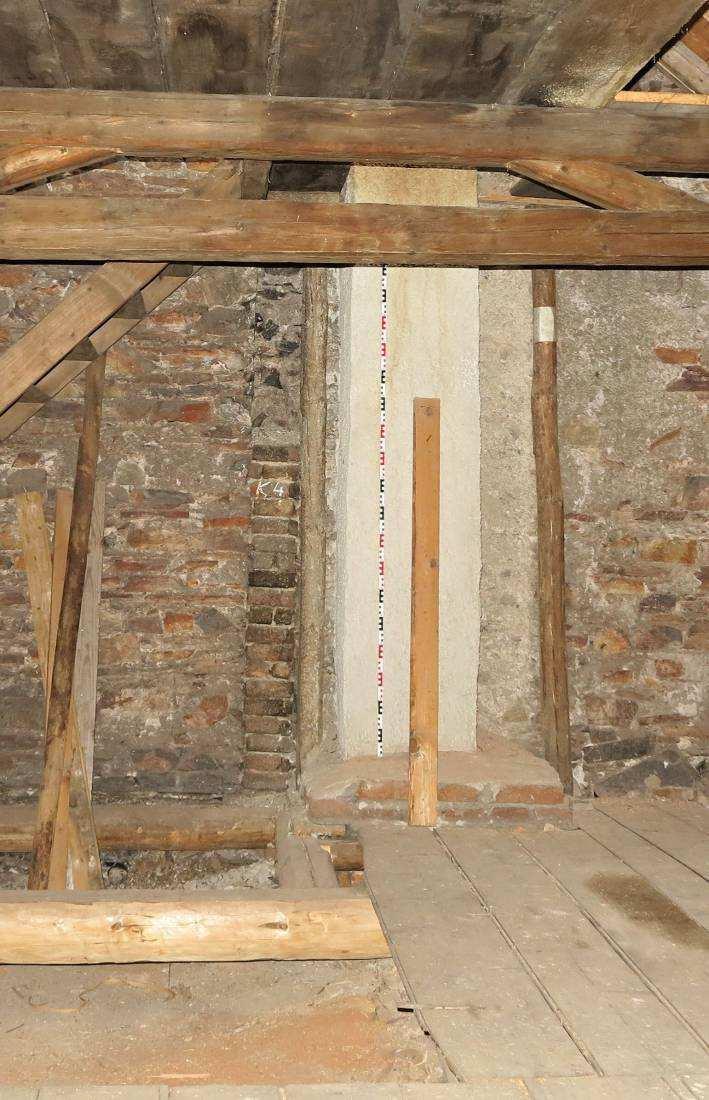

50 K.01-IV K.01-V Patrná stavební úprava pravé části S štítu dozdění poškozeného (?) štítu Charakter zdiva levé části zděné z lomového kamene, dozdívka v pravé části z lomového kamene menšího formátu a cihel Stavební etapy jsou od sebe odděleny zřetelnou spárou Vyzdění kapsy po sloupku starší krovové konstrukce na S štítě vedle komínového tělesa Vyzdívka je provedena v plných cihel Nálezová situace pokračuje i v horním patře krovu

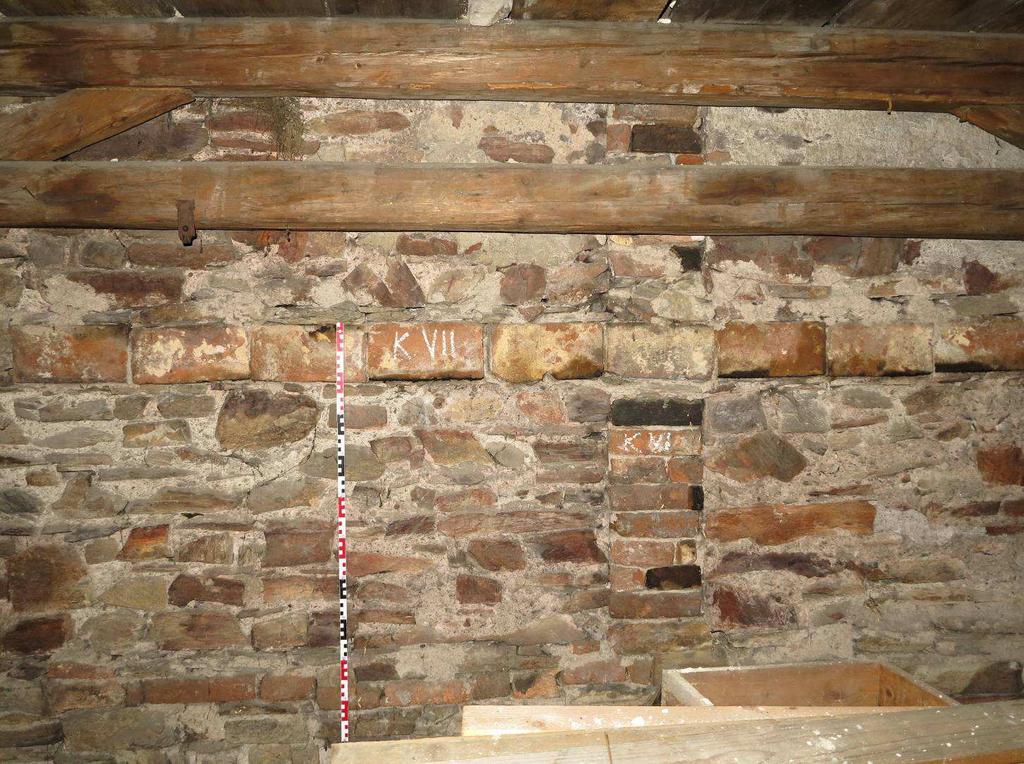

51 K.01-VI a VII K.01-VI situace dokumentuje vyzdění kapsy po sloupku starší krovové konstrukce na J štítě, vyzdívka je z plných cihel, nálezová situace pokračuje i v horním patře krovu K.01-VII vyzdění kapsy po hambalku starší krovové konstrukce na J štítě, vyzdívka je z plných cihel kladených na stojato

52 K.01-VIII K IX Vyzdění kapsy po sloupku starší krovové konstrukce na J štítě a vyzdění související vodorovné kapsy cihlami na stojato Vyzdívka sloupku z plných cihel a lomového kamene Vyzdění kapsy po sloupku starší krovové konstrukce na J štítě lomovým kamenem, spára nezasahuje až k podlaze, končí cca 50 cm nad její úrovní

53 K.01-X K.01-XI Situace související se situací K.01-IX vyzdění kapsy sloupku J štítu pokračující do patra krovu Úprava či vybudování menšího okenního otvoru v J štítě Špaleta zděná z plných cihel, překlad kamenný

54 K.01-XII K.01-XIII Odkládací pravoúhlá nika v S štítu nad vazným trámem z levé strany komínového tělesa Nika má kamenný překlad a špalety z kamenného zdiva Odkládací pravoúhlá nika v S štítu nad hambalkem Překlad a špalety jsou z cihel výška niky na jednu cihlu na stojato

55 K.01-XIV Konstrukce krovu je hambalkového typu (o jedné úrovni hambalků) s ležatou stolicí. Rytmus mezilehlých a plných vazeb od severu je Trámy jsou ručně tesané Ležatá stolice je v plných vazbách tvořena ležatými sloupky, vynášejícími pětiboké vaznice vložené pod konce hambalku, které jsou čepovány do krokví, veškerých vazeb. Plné vazby jsou ztuženy pásky, které jsou plátovány do sloupku a zajištěny dřevěným hřebem, přeplátovány přes rozpěry (opět s dřevěným hřebem) a začepovány do hambalku
