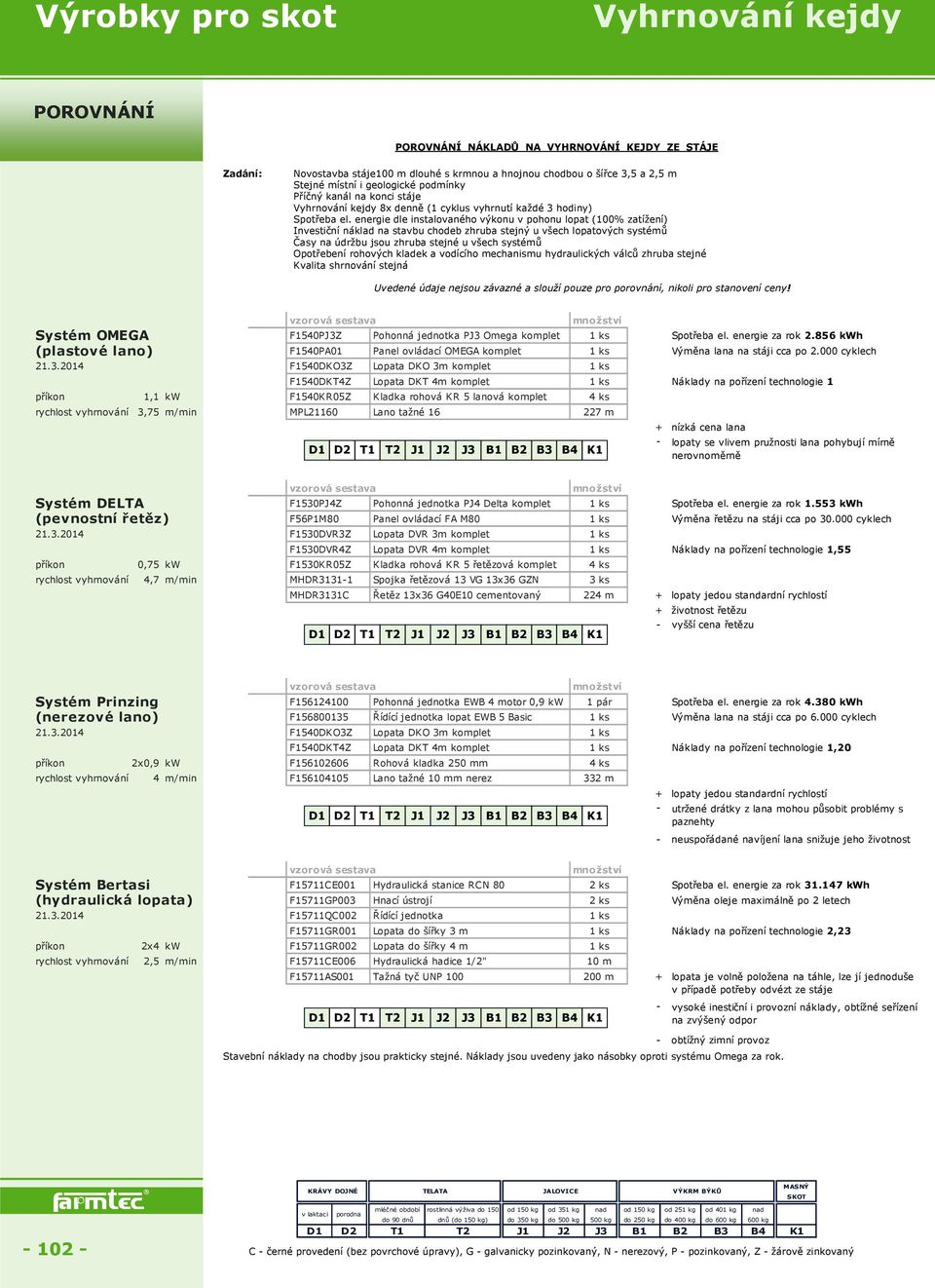

1 POROVNÁNÍ POROVNÁNÍ POROVNÁNÍ POROVNÁNÍ NÁKLADŮ NA VYHRNOVÁNÍ KEJDY ZE STÁJE Zadání: Novostavba stáje100 m dlouhé s krmnou a hnojnou chodbou o šířce 3,5 a 2,5 m Stejné místní i geologické podmínky Příčný kanál na konci stáje 8x denně (1 cyklus vyhrnutí každé 3 hodiny) Spotřeba el. energie dle instalovaného výkonu v pohonu lopat (100% zatížení) Investiční náklad na stavbu chodeb zhruba stejný u všech lopatových systémů Časy na údržbu jsou zhruba stejné u všech systémů Opotřebení rohových kladek a vodícího mechanismu hydraulických válců zhruba stejné Kvalita shrnování stejná Uvedené údaje nejsou závazné a slouží pouze pro porovnání, nikoli pro stanovení ceny! vzorová sestava množství Systém OMEGA F1540PJ3Z Pohonná jednotka PJ3 Omega komplet 1 ks Spotřeba el. energie za rok kwh (plastové lano) F1540PA01 Panel ovládací OMEGA komplet 1 ks Výměna lana na stáji cca po cyklech F1540DKO3Z Lopata DKO 3m komplet 1 ks F1540DKT4Z Lopata DKT 4m komplet 1 ks Náklady na pořízení technologie 1 příkon 1,1 kw F1540KR05Z Kladka rohová KR 5 lanová komplet 4 ks rychlost vyhrnování 3,75 m/min MPL21160 Lano tažné m + nízká cena lana - lopaty se vlivem pružnosti lana pohybují mírně nerovnoměrně vzorová sestava množství Systém DELTA F1530PJ4Z Pohonná jednotka PJ4 Delta komplet 1 ks Spotřeba el. energie za rok kwh (pevnostní řetěz) F56P1M80 Panel ovládací FA M80 1 ks Výměna řetězu na stáji cca po cyklech F1530DVR3Z Lopata DVR 3m komplet 1 ks F1530DVR4Z Lopata DVR 4m komplet 1 ks Náklady na pořízení technologie 1,55 příkon 0,75 kw F1530KR05Z Kladka rohová KR 5 řetězová komplet 4 ks rychlost vyhrnování 4,7 m/min MHDR Spojka řetězová 13 VG 13x36 GZN 3 ks MHDR3131C Řetěz 13x36 G40E10 cementovaný 224 m + lopaty jedou standardní rychlostí + životnost řetězu - vyšší cena řetězu vzorová sestava množství Systém Prinzing F Pohonná jednotka EWB 4 motor 0,9 kw 1 pár Spotřeba el. energie za rok kwh (nerezové lano) F Řídící jednotka lopat EWB 5 Basic 1 ks Výměna lana na stáji cca po cyklech F1540DKO3Z Lopata DKO 3m komplet 1 ks F1540DKT4Z Lopata DKT 4m komplet 1 ks Náklady na pořízení technologie 1,20 příkon 2x0,9 kw F Rohová kladka 250 mm 4 ks rychlost vyhrnování 4 m/min F Lano tažné 10 mm nerez 332 m + lopaty jedou standardní rychlostí - utržené drátky z lana mohou působit problémy s paznehty - neuspořádané navíjení lana snižuje jeho životnost vzorová sestava množství Systém Bertasi F15711CE001 Hydraulická stanice RCN 80 2 ks Spotřeba el. energie za rok kwh (hydraulická lopata) F15711GP003 Hnací ústrojí 2 ks Výměna oleje maximálně po 2 letech F15711QC002 Řídící jednotka 1 ks F15711GR001 Lopata do šířky 3 m 1 ks Náklady na pořízení technologie 2,23 příkon 2x4 kw F15711GR002 Lopata do šířky 4 m 1 ks rychlost vyhrnování 2,5 m/min F15711CE006 Hydraulická hadice 1/2" 10 m F15711AS001 Tažná tyč UNP m + - lopata je volně položena na táhle, lze jí jednoduše v případě potřeby odvézt ze stáje vysoké inestiční i provozní náklady, obtížné seřízení na zvýšený odpor - obtížný zimní provoz Stavební náklady na chodby jsou prakticky stejné. Náklady jsou uvedeny jako násobky oproti systému Omega za rok

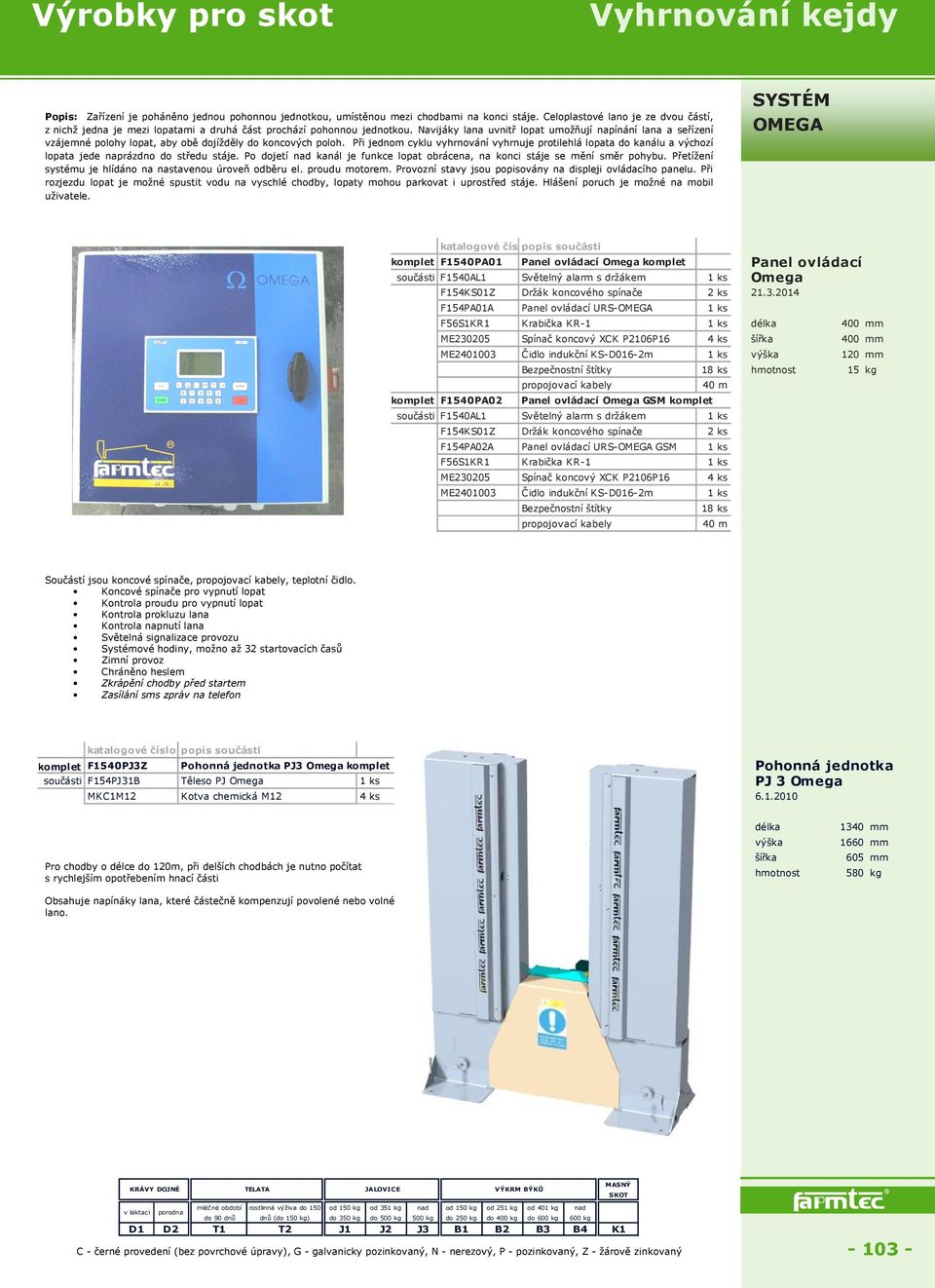

2 Systém Omega (plastové lano) OMEGA Popis: Zařízení je poháněno jednou pohonnou jednotkou, umístěnou mezi chodbami na konci stáje. Celoplastové lano je ze dvou částí, z nichž jedna je mezi lopatami a druhá část prochází pohonnou jednotkou. Navijáky lana uvnitř lopat umožňují napínání lana a seřízení vzájemné polohy lopat, aby obě dojížděly do koncových poloh. Při jednom cyklu vyhrnování vyhrnuje protilehlá lopata do kanálu a výchozí lopata jede naprázdno do středu stáje. Po dojetí nad kanál je funkce lopat obrácena, na konci stáje se mění směr pohybu. Přetížení systému je hlídáno na nastavenou úroveň odběru el. proudu motorem. Provozní stavy jsou popisovány na displeji ovládacího panelu. Při rozjezdu lopat je možné spustit vodu na vyschlé chodby, lopaty mohou parkovat i uprostřed stáje. Hlášení poruch je možné na mobil uživatele. OMEGA katalogové číslopopis součásti komplet F1540PA01 Panel ovládací Omega komplet součásti F1540AL1 Světelný alarm s držákem 1 ks Omega F154KS01Z Držák koncového spínače 2 ks F154PA01A Panel ovládací URS-OMEGA 1 ks Panel ovládací F56S1KR1 Krabička KR-1 1 ks 400 mm ME Spínač koncový XCK P2106P16 4 ks 400 mm ME Čidlo indukční KS-D016-2m 1 ks 120 mm Bezpečnostní štítky 18 ks 15 kg propojovací kabely komplet F1540PA02 Panel ovládací Omega GSM komplet 40 m součásti F1540AL1 Světelný alarm s držákem 1 ks F154KS01Z Držák koncového spínače 2 ks F154PA02A Panel ovládací URS-OMEGA GSM 1 ks F56S1KR1 Krabička KR-1 1 ks ME Spínač koncový XCK P2106P16 4 ks ME Čidlo indukční KS-D016-2m 1 ks Bezpečnostní štítky propojovací kabely 18 ks 40 m Součástí jsou koncové spínače, propojovací kabely, teplotní čidlo. Koncové spínače pro vypnutí lopat Kontrola proudu pro vypnutí lopat Kontrola prokluzu lana Kontrola napnutí lana Světelná signalizace provozu Systémové hodiny, možno až 32 startovacích časů Zimní provoz Chráněno heslem Zkrápění chodby před startem Zasílání sms zpráv na telefon komplet F1540PJ3Z Pohonná jednotka PJ3 Omega komplet Pohonná jednotka součásti F154PJ31B Těleso PJ Omega 1 ks PJ 3 Omega MKC1M12 Kotva chemická M12 4 ks Pro chodby o délce do 120m, při delších chodbách je nutno počítat s rychlejším opotřebením hnací části Obsahuje napínáky lana, které částečně kompenzují povolené nebo volné lano mm 1660 mm 605 mm 580 kg

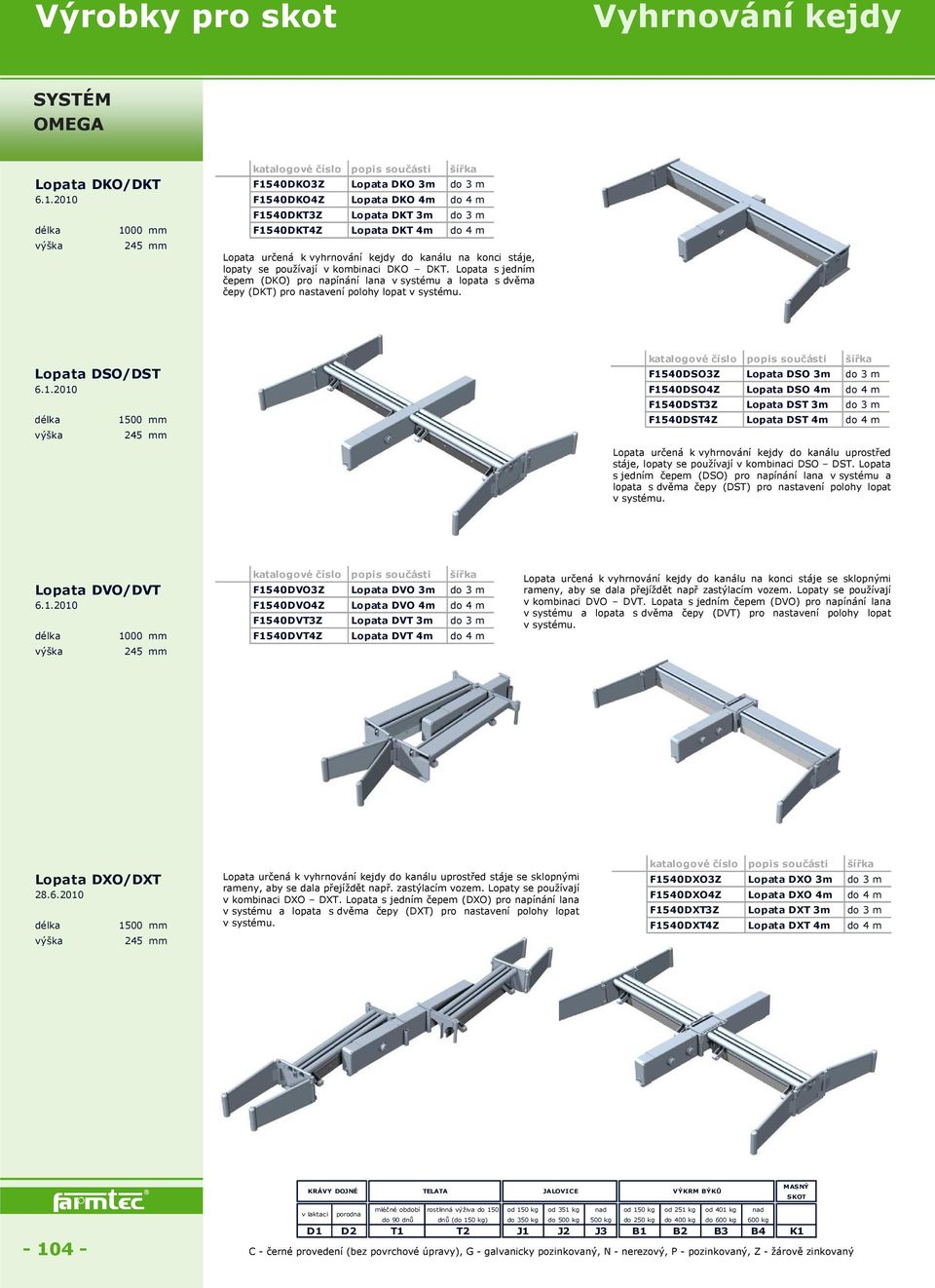

3 OMEGA Lopata DKO/DKT F1540DKO3Z Lopata DKO 3m do 3 m F1540DKO4Z Lopata DKO 4m do 4 m F1540DKT3Z Lopata DKT 3m do 3 m 1000 mm F1540DKT4Z Lopata DKT 4m do 4 m Lopata určená k vyhrnování kejdy do kanálu na konci stáje, lopaty se používají v kombinaci DKO DKT. Lopata s jedním čepem (DKO) pro napínání lana v systému a lopata s dvěma čepy (DKT) pro nastavení polohy lopat v systému. Lopata DSO/DST F1540DSO3Z Lopata DSO 3m do 3 m F1540DSO4Z Lopata DSO 4m do 4 m F1540DST3Z Lopata DST 3m do 3 m 1500 mm F1540DST4Z Lopata DST 4m do 4 m Lopata určená k vyhrnování kejdy do kanálu uprostřed stáje, lopaty se používají v kombinaci DSO DST. Lopata s jedním čepem (DSO) pro napínání lana v systému a lopata s dvěma čepy (DST) pro nastavení polohy lopat v systému. Lopata DVO/DVT F1540DVO3Z Lopata DVO 3m do 3 m F1540DVO4Z Lopata DVO 4m do 4 m F1540DVT3Z Lopata DVT 3m do 3 m 1000 mm F1540DVT4Z Lopata DVT 4m do 4 m Lopata určená k vyhrnování kejdy do kanálu na konci stáje se sklopnými rameny, aby se dala přejíždět např zastýlacím vozem. Lopaty se používají v kombinaci DVO DVT. Lopata s jedním čepem (DVO) pro napínání lana v systému a lopata s dvěma čepy (DVT) pro nastavení polohy lopat v systému. Lopata DXO/DXT Lopata určená k vyhrnování kejdy do kanálu uprostřed stáje se sklopnými F1540DXO3Z Lopata DXO 3m do 3 m rameny, aby se dala přejíždět např. zastýlacím vozem. Lopaty se používají v kombinaci DXO DXT. Lopata s jedním čepem (DXO) pro napínání lana F1540DXO4Z Lopata DXO 4m do 4 m v systému a lopata s dvěma čepy (DXT) pro nastavení polohy lopat F1540DXT3Z Lopata DXT 3m do 3 m 1500 mm v systému. F1540DXT4Z Lopata DXT 4m do 4 m

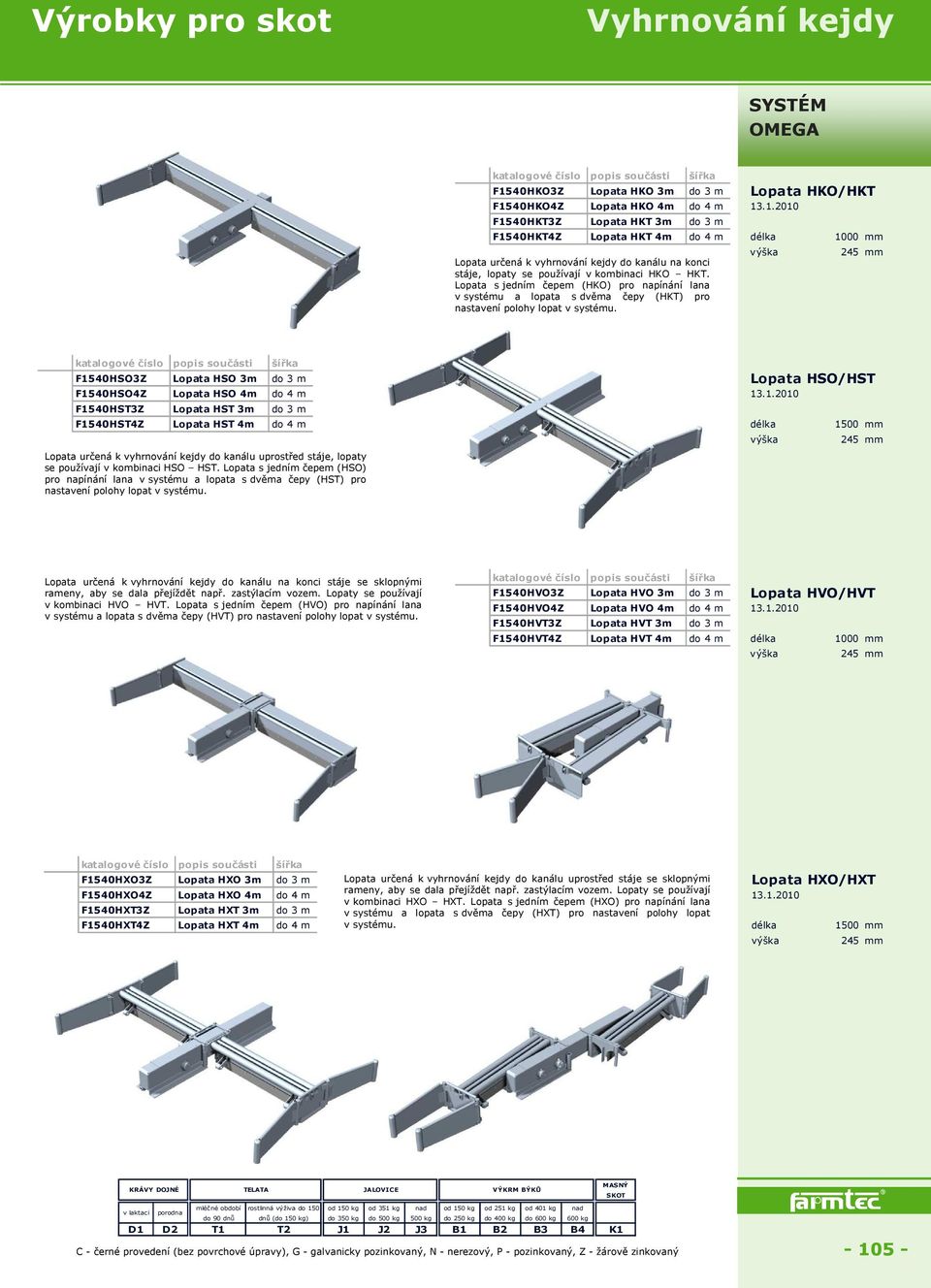

4 OMEGA F1540HKO3Z Lopata HKO 3m do 3 m Lopata HKO/HKT F1540HKO4Z Lopata HKO 4m do 4 m F1540HKT3Z Lopata HKT 3m do 3 m F1540HKT4Z Lopata HKT 4m do 4 m 1000 mm Lopata určená k vyhrnování kejdy do kanálu na konci stáje, lopaty se používají v kombinaci HKO HKT. Lopata s jedním čepem (HKO) pro napínání lana v systému a lopata s dvěma čepy (HKT) pro nastavení polohy lopat v systému. F1540HSO3Z Lopata HSO 3m do 3 m Lopata HSO/HST F1540HSO4Z Lopata HSO 4m do 4 m F1540HST3Z Lopata HST 3m do 3 m F1540HST4Z Lopata HST 4m do 4 m 1500 mm Lopata určená k vyhrnování kejdy do kanálu uprostřed stáje, lopaty se používají v kombinaci HSO HST. Lopata s jedním čepem (HSO) pro napínání lana v systému a lopata s dvěma čepy (HST) pro nastavení polohy lopat v systému. Lopata určená k vyhrnování kejdy do kanálu na konci stáje se sklopnými rameny, aby se dala přejíždět např. zastýlacím vozem. Lopaty se používají v kombinaci HVO HVT. Lopata s jedním čepem (HVO) pro napínání lana v systému a lopata s dvěma čepy (HVT) pro nastavení polohy lopat v systému. F1540HVO3Z Lopata HVO 3m do 3 m Lopata HVO/HVT F1540HVO4Z Lopata HVO 4m do 4 m F1540HVT3Z Lopata HVT 3m do 3 m F1540HVT4Z Lopata HVT 4m do 4 m 1000 mm F1540HXO3Z Lopata HXO 3m do 3 m Lopata určená k vyhrnování kejdy do kanálu uprostřed stáje se sklopnými Lopata HXO/HXT F1540HXO4Z Lopata HXO 4m do 4 m rameny, aby se dala přejíždět např. zastýlacím vozem. Lopaty se používají v kombinaci HXO HXT. Lopata s jedním čepem (HXO) pro napínání lana F1540HXT3Z Lopata HXT 3m do 3 m v systému a lopata s dvěma čepy (HXT) pro nastavení polohy lopat F1540HXT4Z Lopata HXT 4m do 4 m v systému mm

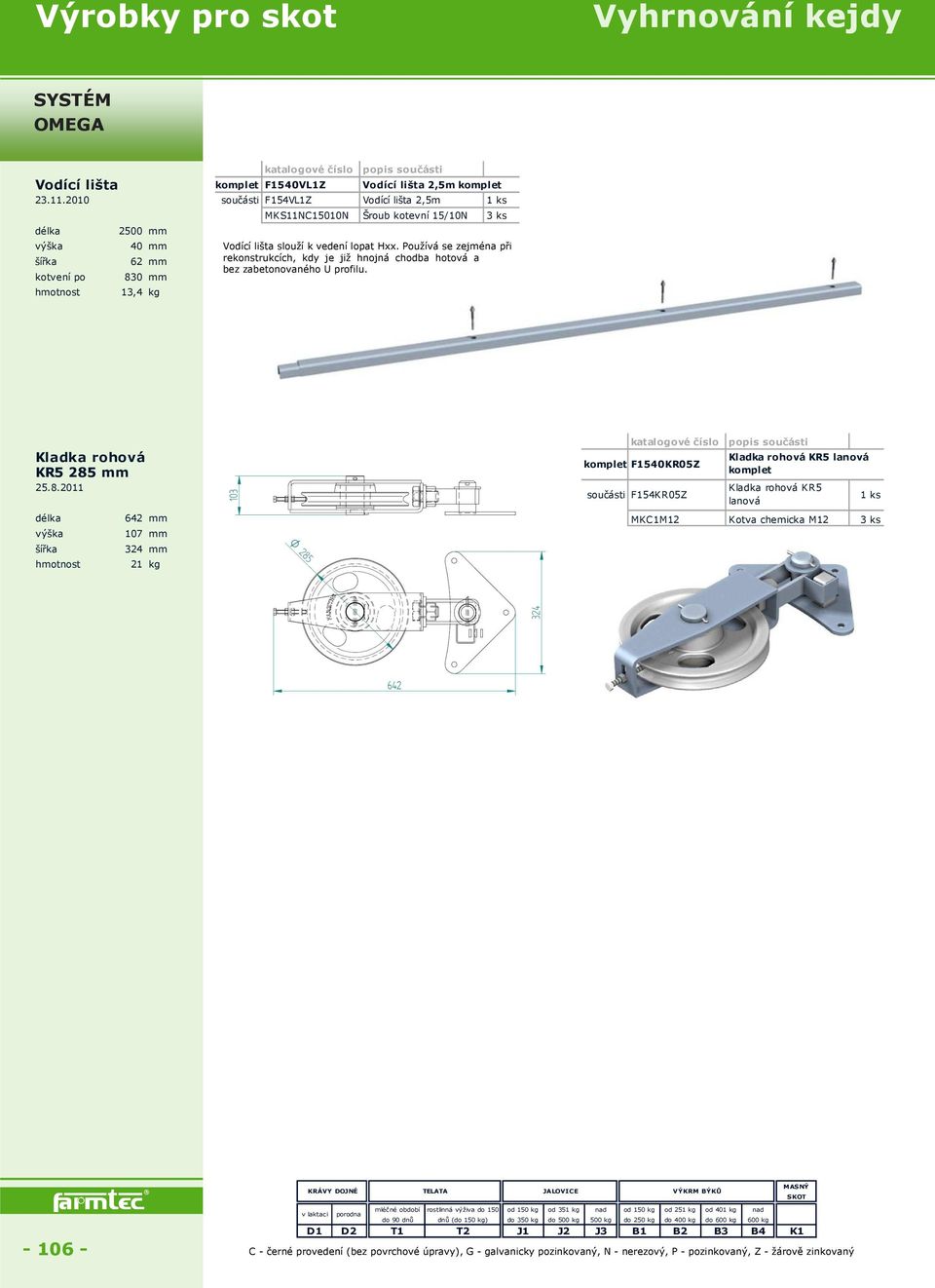

5 OMEGA Vodící lišta komplet F1540VL1Z Vodící lišta 2,5m komplet součásti F154VL1Z Vodící lišta 2,5m 1 ks kotvení po 2500 mm 40 mm 62 mm 830 mm 13,4 kg MKS11NC15010N Šroub kotevní 15/10N 3 ks Vodící lišta slouží k vedení lopat Hxx. Používá se zejména při rekonstrukcích, kdy je již hnojná chodba hotová a bez zabetonovaného U profilu. Kladka rohová KR5 285 mm komplet F1540KR05Z součásti F154KR05Z Kladka rohová KR5 lanová komplet Kladka rohová KR5 lanová 1 ks 642 mm MKC1M12 Kotva chemicka M12 3 ks 107 mm 324 mm 21 kg

6 OMEGA komplet F1550DE002Z Kryt kladky rohové s rámem součásti F1551DE002-1Z Rám kladky rohové 1 ks Kryt kladky rohové F1551DE002-2Z Kryt kladky rohové 1 ks mm 150 mm 725 mm 28,8 kg komplet F1550DE003Z Kryt kladky rohové s rámem velký součásti F1551DE003-1B Rám kladky rohové velký 1 ks Kryt kladky rohové velký F1551DE002-2B Kryt kladky rohové 1 ks F1551DE003-3B Kryt kladky rohové malý 1 ks 1025 mm 150 mm 725 mm 40,2 kg

7 DELTA Systém Delta (pevnostní řetěz) DELTA Popis: Zařízení je poháněno jednou pohonnou jednotkou, umístěnou mezi chodbami na konci stáje. Pevnostní řetěz je ze dvou částí, z nichž jedna je mezi lopatami a druhá část prochází pohonnou jednotkou. Napínák uvnitř pohonné jednotky umožňuje dopínání řetězu. Při jednom cyklu vyhrnování vyhrnuje protilehlá lopata do kanálu a výchozí lopata jede naprázdno do středu stáje. Po dojetí nad kanál je funkce lopat obrácena, na konci stáje se mění směr pohybu. Přetížení systému je hlídáno na nastavenou úroveň odběru el. proudu motorem. Provozní stavy jsou popisovány na displeji ovládacího panelu. Při rozjezdu lopat je možné spustit vodu na vyschlé chodby, lopaty mohou parkovat i uprostřed stáje. Hlášení poruch je možné na mobil uživatele. Panel ovládací F56P1M80 Panel ovládací Delta Delta hloubka 330 mm 400 mm 180 mm 8 kg Součástí panelu je teplotní čidlo. Kontrola proudu pro vypnutí lopat Počítání impulzů pro přesné stanovení polohy lopat Systémové hodiny, možno až 20 startovacích časů Zimní provoz Pohonná jednotka komplet F1530PJ4Z Pohonná jednotka PJ4 Delta komplet PJ4 Delta součásti F153PJ41Z Těleso PJ4 Delta 1 ks F1540AL01 Světelný alarm s držákem 1 ks ME Čidlo indukční 4 ks 890 mm ME80604 Krabice ABOX 025 IP-65 1 ks 1420 mm MCK1M12 Kotva chemická M12 4 ks 900 mm průchodky, svorkovnice, kabel 4 m 280 kg Kladka rohová KR5 řetězová mm MKC1M12 Kotva chemicka M12 3 ks 97 mm 461 mm 26 kg komplet F1530KR05Z součásti F153KR04Z Kladka rohová KR5 řetězová komplet Kladka rohová KR 5 řetězová 1 ks

8 DELTA MHDR3131C Řetěz 13x36 G40E10 cementovaný Řetěz 13 cementovaný průměr 13 mm 4 kg/m MHDR Spojka řetězová 13 VG 13x36 GZN Spojka řetězová šroub M 8 průměr 13 mm 0,2 kg Lopata určená k vyhrnování kejdy do kanálu na konci stáje se sklopnými rameny, aby se dala přejíždět např. zastýlacím vozem. F1530DVR3Z Lopata DVR 3m do 3 m Lopata DVR F1530DVR4Z Lopata DVR 4m do 4 m mm Lopata určená k vyhrnování kejdy do kanálu uprostřed stáje se sklopnými rameny, aby se dala přejíždět např. zastýlacím vozem. F1530DXR4Z Lopata DXR 4m do 4 m F1530DXR3Z Lopata DXR 3m do 3 m Lopata DXR 1500 mm

9 PRINZING Systém Prinzing (nerezové lano) PRINZING Popis: Síla k pohybu lopat je přenášena lanem přes rohové kladky z 2 ks navijáků, umístěných mezi chodbami na konci stáje, buď na zemi, nebo na stěně, které se o lano přetahují. Celková lana je ze tří částí. Při jednom cyklu vyhrnování jeden z navijáků lano navíjí a z druhého navijáku se lano odmotává. Lano není třeba během provozu napínat, jeho napětí je dáno odporem navijáku při odvíjení. Přetížení systému je hlídáno na nastavenou úroveň odběru el. proudu motorem. Pro tento systém lze využít veškeré lopaty se dvěma čepy, popřípadě přímo lopaty Prinzing. Řídící jednotka F Řídící jednotka lopat EWB 5 Basic EWB 5 Basic hloubka 215 mm 185 mm 95 mm 1,5 kg Součástí jednotky je nouzový vypínač a teplotní čidlo. Kontrola proudu pro vypnutí lopat Systémové hodiny, možno až 20 startovacích časů Zimní provoz Pohonná jednotka EWB F Pohonná jednotka EWB 4 motor 0,9 kw 930 mm 540 mm 540 mm 163 kg Pro chodby o délce do 100 m Pohonná jednotka se skládá ze dvou navíjecích jednotek (jedna pro odvíjení lana a druhá pro jeho navíjení). Kladka rohová F Kladka rohová 250 mm 250 mm hloubka 400 mm 300 mm 75 mm 20 kg

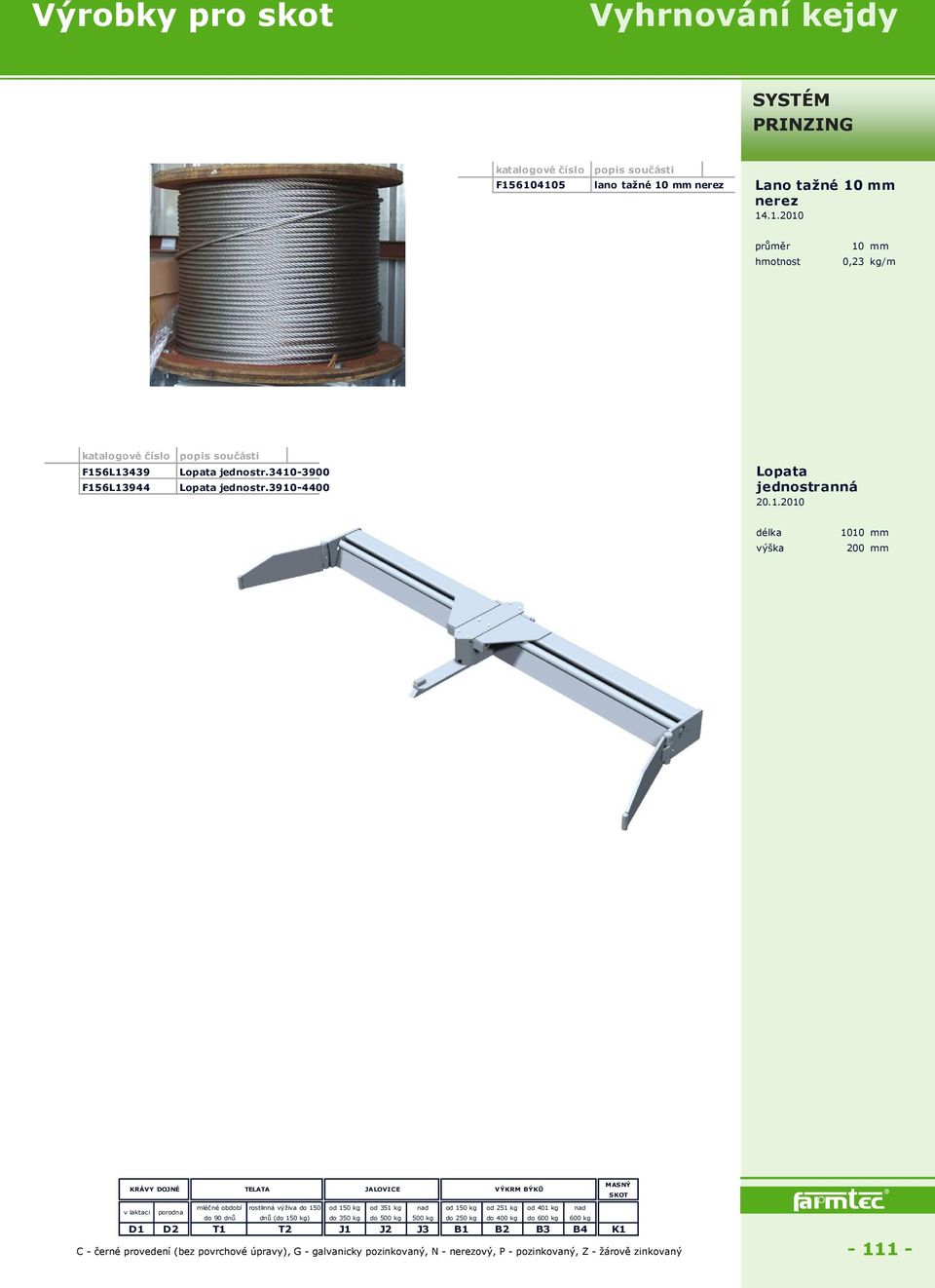

10 PRINZING F lano tažné 10 mm nerez Lano tažné 10 mm nerez průměr 10 mm 0,23 kg/m F156L13439 Lopata jednostr Lopata F156L13944 Lopata jednostr jednostranná mm 200 mm

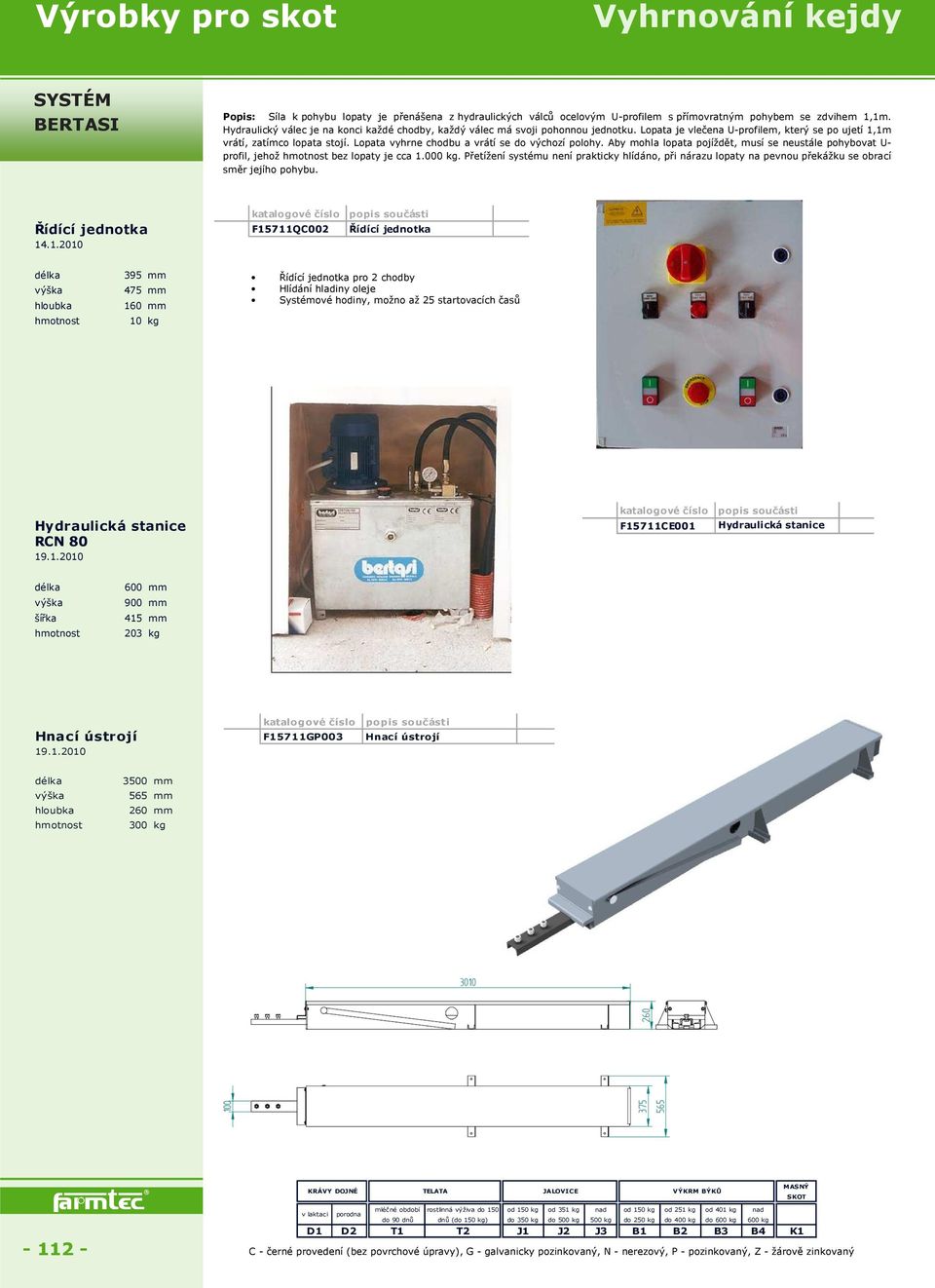

11 BERTASI Systém Bertasi (hydraulický pohon) BERTASI Popis: Síla k pohybu lopaty je přenášena z hydraulických válců ocelovým U-profilem s přímovratným pohybem se zdvihem 1,1m. Hydraulický válec je na konci každé chodby, každý válec má svoji pohonnou jednotku. Lopata je vlečena U-profilem, který se po ujetí 1,1m vrátí, zatímco lopata stojí. Lopata vyhrne chodbu a vrátí se do výchozí polohy. Aby mohla lopata pojíždět, musí se neustále pohybovat U- profil, jehož bez lopaty je cca kg. Přetížení systému není prakticky hlídáno, při nárazu lopaty na pevnou překážku se obrací směr jejího pohybu. Řídící jednotka F15711QC002 Řídící jednotka hloubka 395 mm 475 mm 160 mm 10 kg Řídící jednotka pro 2 chodby Hlídání hladiny oleje Systémové hodiny, možno až 25 startovacích časů Hydraulická stanice F15711CE001 Hydraulická stanice RCN 80 RCN mm 900 mm 415 mm 203 kg Hnací ústrojí F15711GP003 Hnací ústrojí hloubka 3500 mm 565 mm 260 mm 300 kg

12 BERTASI F15711AS001 Tažná tyč UNP 100 Tažná tyč UNP mm 100 mm 49 mm 68,3 kg Lopata určená k vyhrnování kejdy do kanálu na konci stáje, Lopata je určená k vyhrnování chodeb s profilem mírného V, ramena lopatek jsou na kloubech. Otvory v ramenech jsou pro nalití betonu. Lopata F15711GR001 Lopata do šířky 3 m F15711GR002 Lopata do šířky 4 m 1250 mm 320 mm

13 STÍRÁNÍ ROŠTŮ Lopaty na stírání roštů (plastové lano) STÍRÁNÍ ROŠTŮ Lopata HST F152HST30Z Lopata na rošty 3 m do 3 m F152HST45Z Lopata na rošty 4,5 m do 4,5 m 1500 mm 170 mm Kladka KR F1520KR06Z Kladka rohová KR6 komplet 430 mm 72 mm 30 mm 23 kg Držák koncového spínače F1520DKS1Z Držák koncového spínače na 5/4" komplet F1520DKS2Z Držák koncového spínače na 2" komplet Držák koncového spínače slouží k uchycení snímače koncové polohy stírací lopaty na rošty. Dále chrání a vede kabel od snímače. Držák se montuje na branku na konec vyhrnované chodby
