1 No /KOSICE03 Miloslav Šlezingr a kol. Faculty of Civil Engineering Brno University of Technology This project has been funded with support from the European Commission. This presentation/publication reflects the views only of the authors, and the Commission cannot be held responsible for any use which may be made of the information contained therein.

2 1. stupeň abraze - rozsáhlé poškození břehů nejintenzivnější abrazní činností, - jedná se o nejexponovanější úseky z hlediska vlnové činnosti. - sklon svahů je strmý, až svislý, odpor vůči rozrušování je minimální. -výška abrazních srubů je vyšší než 3 m, 1 st degree of erosion - an extensive damage to banks by the most intensive erosion; - the sections most exposed to waves; the slopes are steep or even vertical, resistance to damage is minimal; - erosion walls are over 3 m high.

3 2. stupeň abraze -intenzivní abrazní činnost, -strmé, téměř kolmé stěny abrazního srubu, jehož výška dosahuje 1 3 m -vegetační kryt je v rámci protiabrazní ochrany neúčinný (obdobně jako v předchozím případě) 2 nd degree of erosion -intensive erosion; -steep, almost vertical erosion walls, 1 3 m high; -the vegetation cover is inefficient regarding erosion prevention (as in the previous case).

4 3. stupeň abraze -nevýrazné abrazní poškození břehů, jež jsou tvořeny mírně rozmyvatelnými horninami. -výše abrazních srubů je 0,5 1,0 m. -jedná se především o mírné svahy tvořící břeh nádrže, kde se může projevit ochranné působení vhodných břehových porostů, 3 rd degree of erosion -erosion damage not significant, the banks consist of slightly erodable rocks; -erosion walls m high; -gentle slopes of reservoir banks where the protective function of suitable riparian stands can be effective.

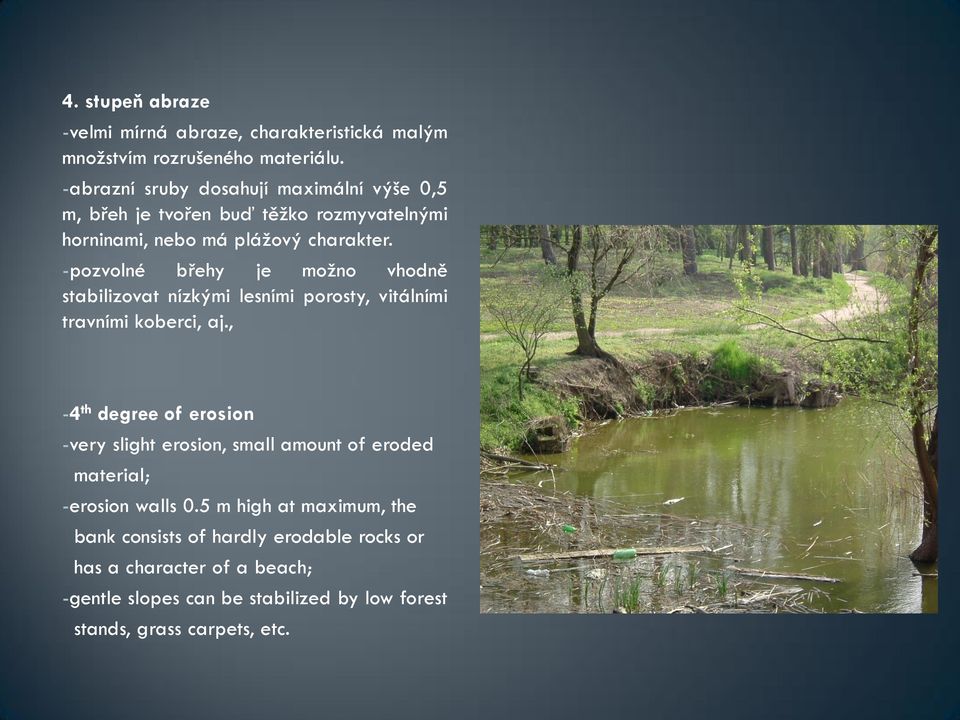

5 4. stupeň abraze -velmi mírná abraze, charakteristická malým množstvím rozrušeného materiálu. -abrazní sruby dosahují maximální výše 0,5 m, břeh je tvořen buď těžko rozmyvatelnými horninami, nebo má plážový charakter. -pozvolné břehy je možno vhodně stabilizovat nízkými lesními porosty, vitálními travními koberci, aj., -4 th degree of erosion -very slight erosion, small amount of eroded material; -erosion walls 0.5 m high at maximum, the bank consists of hardly erodable rocks or has a character of a beach; -gentle slopes can be stabilized by low forest stands, grass carpets, etc.

6 5. stupeň abraze -břehy bez abraze, -tvořeny těžko rozmyvatelnými horninami, -případně břehy nacházející se v krytých zátokách, ve větrném stínu a jsou vhodně chráněny břehovými porosty -plážové břehy -5 th degree of erosion -banks without erosion; -consist of hardly erodable rocks; -banks in protected coves, wind shade, protected by riparian stands; -beach banks.

7 1. Technické způsoby stabilizace břehů jedná se především o kamenné paty svahů, betonové, či železobetonové opěrné zdi, kamenné pohozy a záhozy, dlažby, prefabrikovaná opevnění, drátokamenné matrace a další. 2. Technical ways of bank stabilization these are mainly stone toes of slopes, concrete or reinforced concrete retaining walls, stone ripraps, tiles, prefabricated reinforcements, gabion mats, etc.

8

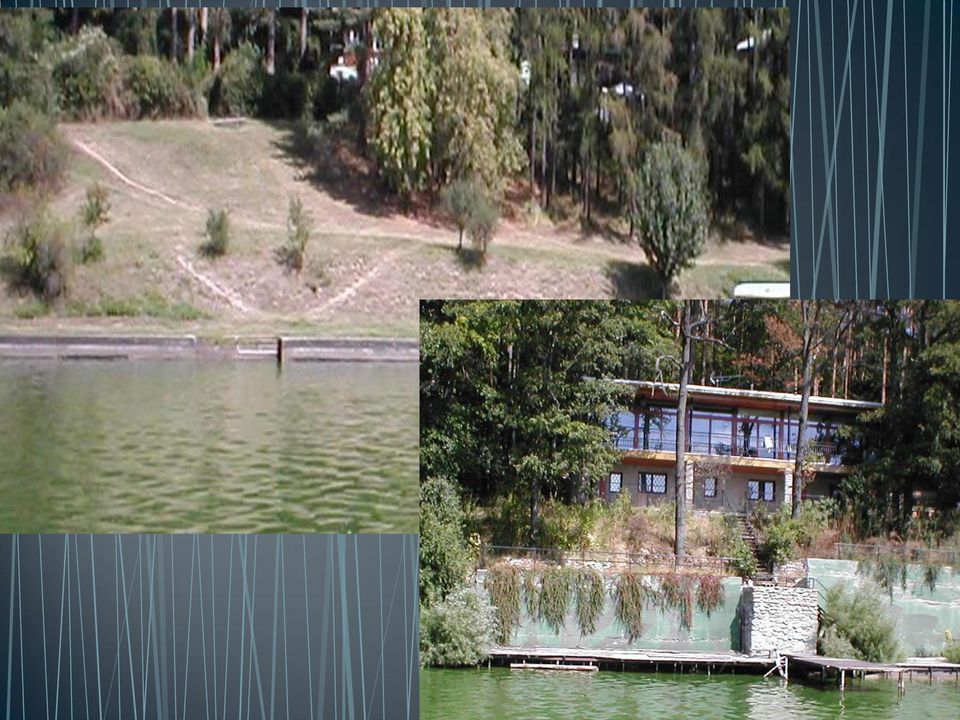

9

10

11 2. Stabilizační metody inženýrské biologie živá vegetační opevnění především břehové porosty keřových vrb v eulitorálním pásmu, porosty rákosin v pásmu sublitorálním, travní koberce, stromové porosty. 2. Stabilization methods of biological engineering reinforcement by vegetation mainly riparian stands of willow shrubs in the eulitoral zone, reed stands in the sublitoral zone, grass carpets, trees. 3 Biotechnické způsoby stabilizace jsou tvořeny kombinací technických a biologických stabilizačních prvků, jde o haťové, či haťoštěrkové válce, zápletové plůtky, oživené kamenné rovnaniny, aj. 3. Biotechnical ways of stabilization combinations of technical and biological stabilization elements: fascine or fascine-gravel cylinders, woven fences, bands of rubble masonry with vegetation, etc.

12

13

14

15

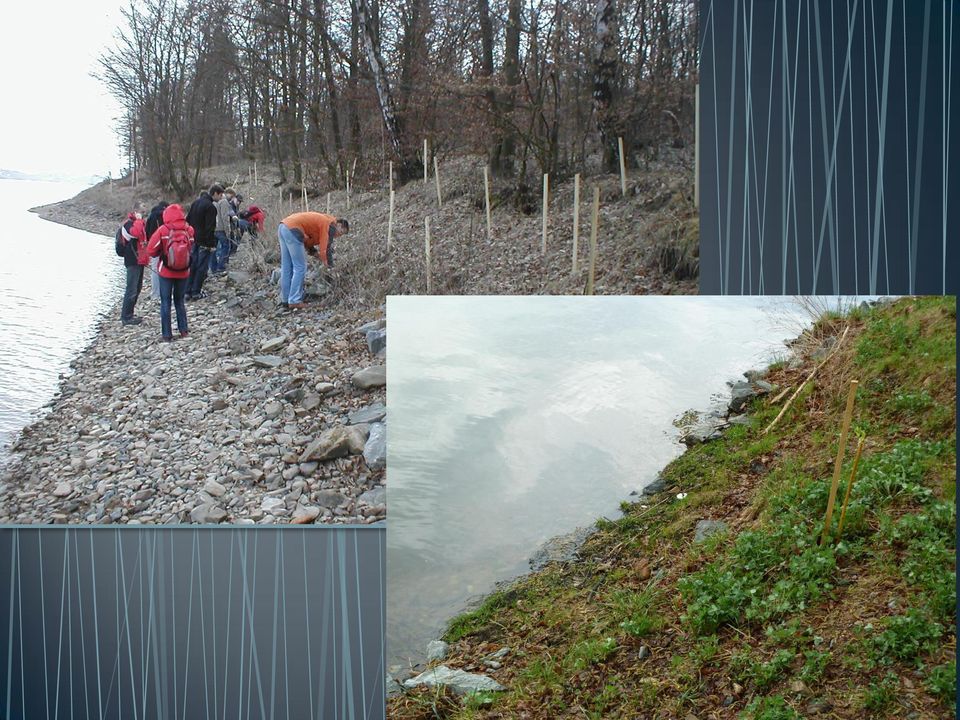

16

17

18 4. Vlnolamy zatopené polozatopené a vynořené, propustné, nepropustné, pevné, pohyblivé. Vlnolamy mohou být technické (gabiony, kamenné hrázky, betonové tetrapody, řady balvanů) Biotechnické, biologické zápletové plůtky, haťoštěrkové válce - Součástí břehového opevnění - Předsazené (tzv.aktivní ochrana) 4. Breakwaters submerged, semi-submerged, and emerged breakwaters, permeable, impermeable, fixed, movable. - Bank stabiliation (pasiv.) - Stabilization in water (aktiv.)

19

20

21

22

23

24

25 Podélné usměrňovací stavby (jsou budovány podél pobřeží) podélná břehová lavice podélná přerušovaná hrázka Longitudinal redirecting constructions (built along the banks) a longitudinal bar a longitudinal interrupted bar

26

27 Příčné usměrňovací stavby (jsou budovány kolmo, nebo šikmo na břehovou linii) výhony kolmé k břehové čáře výhony šikmé k břehové čáře Transversal redirecting constructions (built perpendicular or slanting to the bank) spur dikes perpendicular to the bank spur dikes slanting to the bank

28

29

30 Kombinované usměrňovací stavby - sestávají z přerušovaných podélných staveb, a na ně kolmých příčných staveb, které je spojují s břehem Ponořené břehové vlnolamy propustné vlnolamy nepropustné vlnolamy Combined redirecting constructions - consist of interrupted longitudinal constructions and perpendicular transversal constructions that connect the former with the bank Submerged breakwaters permeable breakwaters impermeable breakwaters

31 - Opěrné zdi všech typů nábřežní kolmé, šikmé - betonové, kamenné, gabionové, ze štětovnic, pilotů, prefabrikátů - Nevegetační opevnění a obklady břehů Zde se užívá těžkých kamenných záhozů, kamenných svahových pat, kamenných pat prolévaných betonem, železobetonových prefabrikovaných konstrukcí, kamenných dlažeb -Retaining walls of all kinds training walls perpendicular, slanting made of concrete, stone, gabions, sheet pile walls, piles, prefabricated blocks - Non-vegetation reinforcement and bank revetments heavy riprap, stone slope toes, stone toes with concrete, reinforced concrete prefabricated constructions, stone tiling -

32

33 -Vegetation reinforcement of banks nowadays mainly woody plants of genus Salix shrub species, further Alnus, Populus, Fraxinus, Quercus, Acer, and others. Stands of woody plants need to be accompanied by a herbal layer, erosion protection grass carpet. Riparian stands (both herbs and trees) often originate by natural succession, regeneration. - Combined biotechnical reinforcements The technical element is placed in the area of the heaviest load of the bank, vegetation elements are placed in the less loaded areas. - Breakwaters -Vegetační opevnění břehů dnes užívány především dřeviny rodu Salix - keřové druhy, dále Alnus, Populus, Fraxinus, Quercus, Acer, a další. Dřevinné porosty je nutné doplnit bylinným patrem, protierozním travním kobercem. Břehové porosty (bylinné i dřevinné) často vznikají přirozenou sukcesí, náletem. - Kombinované biotechnické opevnění Technický prvek se umísťuje v oblasti největšího namáhání břehu, vegetační prvky opevnění pak v části méně namáhané - Břehové vlnolamy

34

35

36 Tensarmat 200 Tensarmat 400 Enkamat

37

38

39

40

41

42 Salix triandra Almond Willow Salix purpurea Purple Willow

43

44

45

46

47

48

49 Salix purpurea

50

51

52

53

54

55

56

57

58

59
