1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV AUTOMOBILNÍHO A DOPRAVNÍHO INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF AUTOMOTIVE ENGINEERING VODOROVNÝ PÁSOVÝ DOPRAVNÍK BAKALÁŘSKÁ PRÁCE BACHELOR'S THESIS AUTOR PRÁCE AUTHOR BRNO 2008 MICHAL KORČIÁN

2 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV AUTOMOBILNÍHO A DOPRAVNÍHO INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF AUTOMOTIVE ENGINEERING VODOROVNÝ PÁSOVÝ DOPRAVNÍK HORIZONTAL BELT CONVEYOR BAKALÁŘSKÁ PRÁCE BACHELOR'S THESIS AUTOR PRÁCE MICHAL KORČIÁN AUTHOR VEDOUCÍ PRÁCE SUPERVISOR BRNO 2008 Ing. JIŘÍ ŠPIČKA, CSc.

3

4

5 Anotace: Tato bakalářská práce pojednává o konstrukčním řešení vodorovného pasového dopravníku na přepravu kovových třísek od výrobního stroje na vzdálenost 5m. V této práci je proveden funkční vypočet, který obsahuje stanovení šířky pásu, odpor dopravníku, tah v pásu, napínací síly a výkon motoru. Je zde proveden i návrh hlavních rozměrů dopravníku a pohon, a je proveden pevnostní výpočet hřídele napínacího bubnu. Annotation: This bachelor s project treats about construction of horizontal belt conveyor for metal sawdust transportation from producing machine to 5 meters distance. There is functional calculation which contains belt width determination, conveyor resist, tensile stress in the belt, tension forces and engine performance. There is also done conveyor main proportions and engine design and stress control of tension drum.

6 KORČIÁN, M. Vodorovný pásový dopravník. Brno: Vysoké učení technické v Brně, Fakulta strojního inženýrství, s. Vedoucí bakalářské práce Ing. Jiří Špička, CSc.

7 Prohlašuji že jsem tuto bakalářskou práci vypracoval sám bez cizí pomoci. Jako podklady mi sloužily odborné konzultace, literatura a internet, jejichž seznam je uveden v příloze. V Moravských Málkovicích dne 22. dubna 2008

8 Touto cestou bych chtěl poděkovat všem, kteří mi při psaní této bakalářské práce pomáhali, a to především panu Ing. Jiřímu Špičkovi CSc. za jeho cenné rady a poznatky, které mi tvorbu celé práce usnadnily. V Moravských Málkovicích dne 22. dubna 2008

9 Úvod... 1 Konstrukce pásových dopravníků... 2 Návrh konstrukčního řešení... 3 Funkční výpočet Volba pohonu pásového dopravníku Vyrovnávací spojka Ložiskové těleso Výpočet napětí tahů v pásu Kontrolní výpočet hřídele napínacího bubnu Kontrola životnosti ložisek napínacího a hnacího bubnu Závěr Seznam použité literatury Seznam použitých zkratek a symbolů Seznam příloh... 33

10 1. Úvod Pásové dopravníky jsou zařízení určená k nepřetržité přepravě různých druhů sypných látek i kusového zboží, a to ve vodorovném, popřípadě i v mírně šikmém směru. Dopravní pás tvoří jak tažný, tak i nosný orgán přepravovaného materiálu. Tyto pásové dopravníky tvoří nejrozšířenější způsob přepravy sypkých látek díky svým nesčetným přednostem. Mezi tyto přednosti patří zejména : - vysoká dopravní rychlost, - vysoký dopravní výkon, - velké dopravní vzdálenosti, - malá spotřeba energií, - snadná údržba, - možnost jak nakládky, tak vykládky v kterémkoli místě. 1

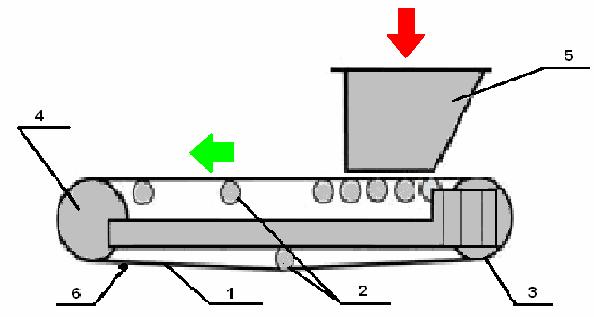

11 2. Konstrukce pásových dopravníků Pásový dopravník je složen z několika hlavních částí. Základem je pogumovaný pás. Ten je zároveň nosným i tažným elementem. Tento pás je napnut mezi napínacím a hnaným bubnem a pohybuje se po nosných válečcích. Hnaný buben je přes převodovku spojen s elektromotorem opatřeným frekvenčním měničem pro plynulou změnu otáček a tím i regulaci rychlosti pásu. Materiál je na pás přiváděn plechovou násypkou. Pro snadný průchod pásu vratnou větví je pás vybaven čističem pásu umístěným pod napínacím bubnem. Schéma dopravníku: Obrázek 1 1. Dopravní pás 2. Nosné valečky 3. Napínací buben 4. Hnací buben 5. Násypka 6.Čistič pásu 2

12 3. Návrh konstrukčního řešení Mým úkolem je provedení konstrukčního řešení pásového dopravníku pro přepravu kovových třísek od obráběcího stroje v běžné strojírenské praxi Dopravní pás Základní konstrukčním prvkem pásového dopravníku je dopravní pás, proto jsou na něj kladeny vysoké požadavky. Mezi ně patří: - odolnost proti otěru, - vysoká životnost, - vysoká podélná hustota, - minimální navlhavost, - vysoká schopnost odolávat účinkům střídavého namáhání, - vysoká pevnost, - nízká hmotnost. Pro pásový dopravník na přepravu kovových třísek jsem použil dopravní pás od společnosti GUMEX, spol. s. r. o. Strážnice dle [4]. EP400/3 - PRYŽOVÉ PÁSY PRO PRŮMYSLOVÉ POUŽITÍ velmi odolný proti opotřebení, pro přepravu vysoce abrazivního objemného materiálu, obrusivost max.80 mm3 - pracovní teplota: -60 C/+60 C (materiál maximálně +70 C) - počet vložek: 3 - maximální šíře: skladem do 800 mm (na objednávku do 1800 mm) - síla krycích vrstev: obvykle 4+2 mm (dle aktuální nabídky) - okraje řezané nebo balené 3

13 Nákres pásu: Obrázek 2 Šířka Minimální (mm) / Typ / průměr krycí Síla Hmotnost Balení Měrná počet hnacího vrstvy (mm) (kg/bm) (info) jednotka vložek bubnu (mm) / (mm) kategorie EP 500 / , ,05 100/200/400 bm 400/3 / AA Tabulka Nosná konstrukce Obrázek 3 Nosná konstrukce je z ohýbaného profilu U 80x 40x 3 z materiálu Upravené tak aby, k němu bylo možné upevnit převodovku s elektromotorem, a aby umožňovala montáž násypky pro nakládku. Jako stojny jsou použity ocelové bezešvé trubky válcované za tepla ČSN x2,

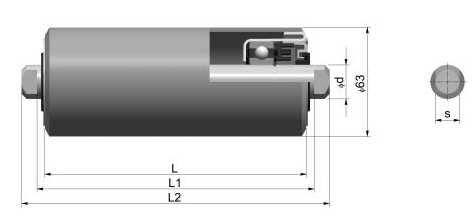

14 3.3. Nosné válečky Jako nosné válečky byly použity válečky od firmy TRANZA Břeclav a. s. dle [5] flat roller 63 mm F-063xL Tranza vyrábí a prodává široký sortiment dopravníkových válečků. Při návrhu a výrobě válečků se opírájí o vlastní konstrukci a vývoj na základě dlouholetých ověřených zkušeností a špičkové produktivní výrobní technologie. Nákres válečku: Obrázek 4 Rozměry mm L L1 L Hmotnost kg Rotační Celková časti 2,6 4,2 Šíře pásu 500 Tabulka 2 Uložení v pražci je standardní typ A Nákres uložení v pražci: Obrázek 5 Nosný 6204 Ød mm 20 s mm 14 a mm 9 b mm 4 Tabulka 3 5

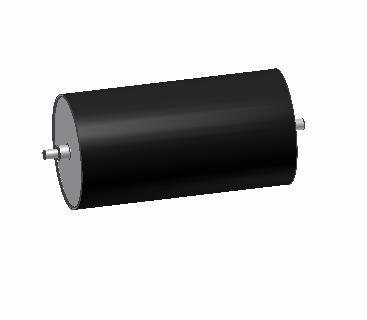

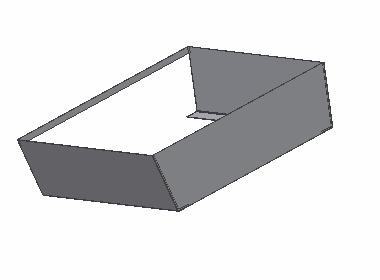

15 3.4. Bubny Bubny zajišťují přenos točivého momentu na dopravní pás a jeho napnutí. Rozměry bubnu mají podstatný vliv na životnost pásu. Plášť poháněcího a napínacího bubnu je vyroben z trubky ocelové bezešvé válcované za tepla. Povrch je následně pogumován. To má za následek zvýšení součinitele smykového tření a účinnější přenos výkonu. Nákres bubnu: Obrázek Násypka Násypka je svařena z tenkého ohýbaného ocelového plechu. Konečný tvar a provedení může byt upraveno v závislosti na požadavcích odběratele. Násypka je připevněna k rámu dopravníku pomocí šroubů. Obrázek 7 6

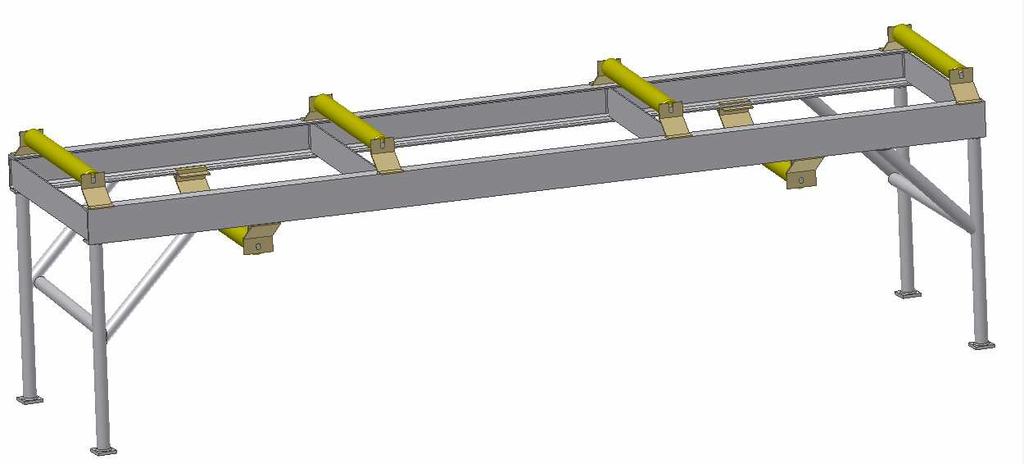

16 3.6. Pražce Jako pražce jsem použil pražce od firmy TRANZA Břeclav a.s. dle [5]. Pražce jsou umístěny po celé délce dopravníku, v různých roztečích pro horní a dolní větev. Nákres pražce horní trati: Obrázek 8 Rozměr Pásu (mm) 500 Rozměry (mm) E D L L1 H b s [ Hmot nost (kg) 1,1 Tabulka 4 Nákres pražce dolní trati: Obrázek 9 7

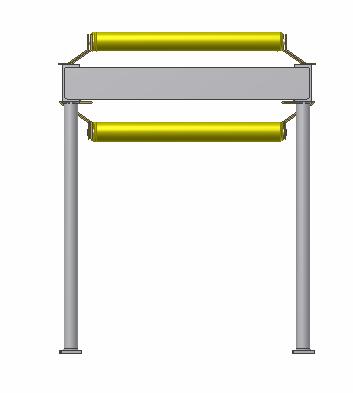

17 Rozměry (mm) Hmo tnost [kg] Rozměr Pásu (mm) E D L L1 H b d s [ ,7 Nákres stolice a): Obrázek 10 Nákres stolice b): Obrázek 11 8

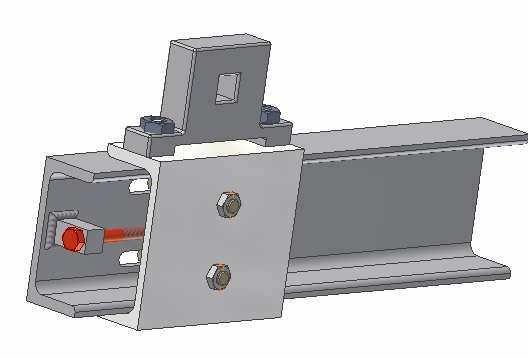

18 3.7. Způsob napínání pásu Pro napnutí pásu o 1,5% jeho délky jsem navrhl jednoduchou konstrukci. Nákres způsobu napínání: Obrázek 12 9

19 3.8. Čistič pásu Pro udržení čistoty pásu během provozu je nutné použit čistič pásu. Ten zamezí nadměrnému opotřebení u pásu a válečků. Pro toto průběžné čištění jsem se rozhodl požít čistič pásu od společnosti VENDIG AB SWEDEN dle [9]. Nákres čističe pásu: Obrázek 13 Katalogové číslo 9205 B-W 500 L mm ød mm 58 A mm2 166 Hmotnost kg 4,8 Tabulka 5 10

20 4. Funkční výpočet 4.1 Zadané parametry: Délka dopravníku: Proměnna rychlost: L=5m v1=0,5m/s v2=2,5m/s Dopravovaný materiál jsou kovové třísky. 4.2 Zjištěno experimentálně ρ=750kg/m3 α=35 Θ=26,26 Objemová sypná hmotnost Sypný úhel Dynamický sypný úhel 4.3 Teoretický průřez naplnění pásu tgθ 6 tg 26, 25 2 S = [0,6 + (0,4 0,6 ) * 1] * = 0,013m 2 6 S = [l + (b l ) * cos λ ] * 2 (1) vypočteno v (3) voleno voleno zadáno b= 0,4 m l= 0,6m λ= 0 Θ= 26, Dopravní výkon Q = 3600 * ρ * S * v Q = 3600 * 750 * 0,013 * 0,5 = 17550kg / hod ρ =750 kg/m3 S= 0,013 m2 v1= 0,5 m/s (2) zadáno vypočteno v (1) zadáno 11

21 4.5 Využití ložné šířky pásu b = 0,9 * B 0,05 b = 0,9 * 0,5 0,05 = 0,4m (3) B= 0,5 m voleno dle [4] 4.6 Vypočet odporů pro rychlost 2,5 m/s Výpočet hlavních odporů F = f * L * g * [q RO + q RU + (2 q B + q G ) * cos δ ] [ ] FH = 0,0256 * 5 * 9,81 * 4,16 + 1,04 + (2 * 6,05 + 9,75)* 1 = 33,966 N (4) f = 0,0256 L= 5 m q RO = 4,16 kg/m vypočteno v (5) zadáno vypočteno v (7) q RU = 1,04 kg/m vypočteno v (8) qb = 6,05 kg/m qg = 9,75 kg/m g= 9,81 m/s2 voleno z tabulky vypočteno v (5) zadáno Globální součinitel f = f1 * k 2 f = f1 * k 2 (5) f1= 0,027 k2 = 0,95 voleno podle [1] volené podle [1] Zatížení dopravníku IV * ρ v 0,0325 * 750 qg = = 9,75kg / m 2,5 qg = Iv= 0,0325m3/s ρ= 750kg/m3 v= 2,5m/s (6) vypočteno v (9) zadáno zadáno 12

22 Hmotnost rotujících častí válečku na 1m horní větve 2 * q1 * p1 L 2 * 2,6 * 4 = = 4,16kg / m 5 q RO = q RO (7) p1=4 q1=2,6 kg L= 5 m voleno voleno dle [5] zadáno Hmotnost rotujících častí válečku na 1m dolní větve q 2 * p2 L 2,6 * 2 = = 1,04kg / m 5 q RU = q RU (8) q2= 2,6 kg p2=2 L= 5 m voleno dle [5] voleno zadáno Největší dopravovaný výkon IV = S * v * k I V = 0,013 * 2,5 * 1 = 0,0325m 3 / s (9) S=0,013 m2 v=2,5 m/s k=1 vypočteno v (1) zadáno voleno pro rovný dopravník 13

23 Výpočet vedlejších odporů Odpor setrvačných sil v místě nakládání v v oblasti urychlování FbA = I v * ρ * (v v0 ) FbA = 0,0325 * 750 * (2,5 0 ) = 60,938 N (10) Iv=0,0325 m3/s ρ= 750 kg/m3 v= 0,2 m/s vypočteno v (8) zadáno zadáno Odpor ohybu pásu na bubnech F d F0 = 9 B * ,01 * * B D ,0108 F0 = 9 * 0, ,01 * = 36 N * 0,5 0,324 (11) B= 0,5 m d=0,0108 m D=0,324m F=5000 N voleno dle [4] voleno dle [4] voleno voleno Odpor v ložiskách bubnu Ft = 0,005 * Ft = 0,005 * 0,02 0,324 d0 * FT D * 5000 = 1,543N (12) d0=0,02 m D=0,324 m FT=5000 N voleno dle [5] voleno voleno Celkové vedlejší odpory FN = FbA + FO + Ft FN = 60, , ,984 = 98,481N (13) FbA= 60,938 N Fo= 36 N Ft= 1,543 N vypočteno v (10) vypočteno v (11) vypočteno v (12) 14

24 Odpor čističe pásu Fa = A * p * µ 3 Fa = 0, * 7 *10 4 * 0,6 = 6,972 N A = 0, m p= 7*104 N/m2 µ=0,6 2 (14) voleno dle [9] voleno z rozsahu p= 3*104 až 10*104 N/m2 voleno z rozsahu µ 3 = 0,5 0,7 Celková hnací síla FU = FH + FN + Fä FU = 33, , ,972 = 139,419 N (15) vypočteno v (4) vypočteno v (13) vypočteno v (14) FH= 33,966 N FN= 98,481 N Fa= 6,972 N Potřebný provozní výkon pohonu PA = PA = FU * v η 139,419 * 2,5 = 382,736W 0,9 (16) FU= 138,145 N v= 2,5 m/s η= 0,9 vypočteno v (15) zadáno voleno z rozsahu η = 0,85 až 0,95 15

25 Vzhledem k možnosti zastavení plně zatíženého dopravníku, v důsledku výpadku elektrické energie, nebo poruchy jsem potřebný výkon navýšil o 20%, aby došlo k rozběhu a byly překonány všechny statické odpory při plně zatíženém pásu. Minimální výkon elektromotoru PM = PA *1,2 PM = 383,736 * 1,2 = 460,483W (17) vypočteno v (16) PA= 383,736 W Výpočet výstupních otáček převodovky pro rychlost 2,5 m/s n2 = n2 = 60 * v π *D 60 * 2,5 = 147,441 min 1 π * 0,324 (18) D= 0,324 m v = 2,5 m/s voleno zadáno Výpočet výstupních otáček převodovky pro rychlost 0,5 m/s n1 = n1 = 60 * v π *D 60 * 0,5 = 29,488 min 1 π * 0,324 (19) D= 0,324 m v = 0,5 m/s voleno zadáno 16

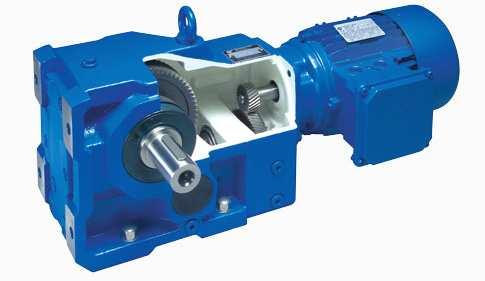

26 5. Volba pohonu pásového dopravníku Jako pohon pro elektropřevodovku regulaci otáček elektropřevodovku s.r.o. dle [6] pásový dopravník jsem se rozhodl použít kompaktní se zabudovaným frekvenčním měničem. Pro plynulou je měnič opatřen ovládacím potenciometrem. Tuto jsem vybral od společnosti NORD Poháněcí technika, Nákres elektropřevodovky: Obrázek 14 Parametry pohonu 1 x Kuželo čelní převodový motor Typ SK S/4 Výkon motoru Otáčky n1 / n2 Výstupní moment Provozní faktor Převod Druh provozu Izolační třída Krytí Napětí Jmen. proud: Výstupní průměr hřídele Hřídel na straně Pracovní poloha Poloha svorkovnice Průchodky kabelu Hmotnost cca. Mazivo minerální olejová náplň Krycí nátěr Provedení převodovky 0.55 kw 1380/149 1/min 35 Nm S1 F IP /400V, 50 Hz (400V) 1.6 A 30 mm. délka = 60 mm B B3 1 I 38 kg bez doplňku ISO VG 220, cca. 0.7 litru RAL 7031 modrošedá patkové provedení, plná hřídel Tabulka 6 17

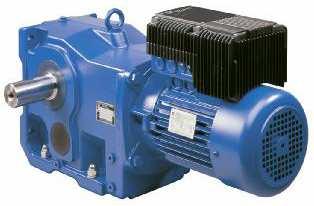

27 Nákres elektropřevodovky s frekvenčním měničem: Obrázek 15 Pozice 1b: 1 x Měnič frekvence NORDAC Vector mc Typ Jmen. výkon motoru: Sítové napětí: Vstupní proud: Výstupní napětí: Jmen. výstupní proud: Výstupní frekvence: Krytí Teplota okolí SK 550/1 FCT 0.55 kw 1 x 230 V ±15%, 50/60 Hz 230 A three phase 2.6 A 0 Hz Hz IP 20 0 C C Rozsah regulace pomocí frekvenčního měniče Požadovaná frekvence p*n 60 * (1 s ) 2 * 272,174 fm = = 9,968 Hz 60 * (1 0,09) fm = (20) p=2 n= 272,174 min-1 s= 9% voleno dle [6] vypočteno v (21) voleno dle [6] 18

28 Otáčky elektromotoru pří rychlosti pásu 0,5 m/s n = n2 * i n = 29,488 * 9,23 = 272,174 min 1 n2= 29,488 min-1 i= 9,23 (21) vypočteno v (19) voleno dle [6] Frekvenční měnič umořuje rozsah regulace od 0-400Hz. Mnou navrhovaný rozsah regulace proběhne v pásmu od 9-50Hz, zbývající oblast bude hluchá. 6. Vyrovnávací spojka Jako spojovací člen mezi výstupní hřídelí bubnu a elektropřevodovky jsem použil axiální čepovou spojku od společnosti SIGAD spol. s r.o. Hranice dle [4]. Axiální čepové spojky typu BKN slouží k přenášení točivého momentu se stálým průběhem v obou smyslech točení při trvalém i přerušovaném provozu. Mohou pracovat v libovolné poloze, v prostředí znečištěném hmotnými částicemi bez kyselinotvorných plynů, při teplotě okolí od -12 C do +80 C. Konstrukce spojek neumožňuje přenos axiálních sil. Svojí konstrukcí umožňují montážní odchylky v souososti spojovaných strojů a zařízení. Dynamicky zabezpečují chod soustrojí tlumením rázů při přenosu stálého, přerušovaného i míjivého točivého momentu. Axiální čepové spojky BKN Nákres spojky: Obrázek 16 19

29 Schéma sposky: Obrázek 17 ZÁKLADNÍ TECHNICKÉ PARAMETRY A ROZMĚRY T y p Mtmax N.m Nmax ot/mi n D1 mm D3 mm L mm D2 mm D4 mm h mm D5 mm S mm dmin dmax mm Hm kg Tabulka 7 7. Ložiskové těleso Pro uložení hnacího bubnu jsem se rozhodl použít kompaktní řešení pomocí odlitého litinového pouzdra s přímo vestavěným kuličkovým ložiskem. Toto řešení umožňuje snadnou montáž, a snadné ustavení na nosné části dopravníku. Údržba ložiska se provádí jen standardním doplněním běžným mazacím tukem. Zvolil jsem toto řešení od společnosti Matis s. r. o. Brno dle [7]. U napínacího bubnu jsem použil standardní kuličkové ložisko dle ČSN typ

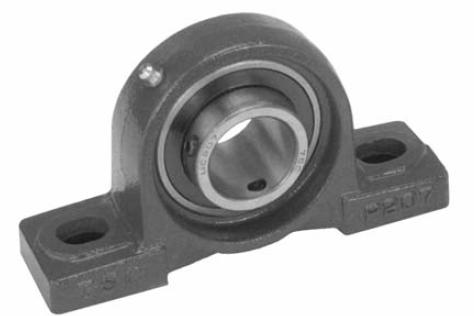

30 Nákres ložiskového tělesa: Obrázek 18 Schéma ložiskového tělesa: Obrázek 19 Typ Ø Hřídel mm UCP Velikost šroubu mm 14 Rozměry mm a h e b s1 s2 g w Bi n , ,1 15, 9 ložisko Kryt Hmot. kg UC206 P206 1,27 Zatížení kn dynamic Stat. 18,6 10,8 Tabulka 8 21

31 8. Výpočet napětí tahů v pásu Nejmenší tahová síla pro horní větev a 0 * ( q B + qg ) * g 8 * (h / a ) adm 1 * (4,44 + 9,825) * 9,81 = = 1457,705 N 8 * 0,012 Fmin H = Fmin H (22) a0=1 m qb= 4,44 kg/m qg= 9,825 kg/m (h/a)adm=0,012 voleno voleno dle [4] vypočteno v(9) voleno Nejmenší tahová síla pro dolní větev au * q B * g 8 * (h / a) adm 1,6 * 4,44 * 9,81 = = 725,94 N 8 * 0,012 Fmin D = Fmin D (23) au=1,6 m qb= 4,44 kg/m (h/a)adm=0,012 voleno voleno z tabulky voleno Největší tahová síla pásu Fmax F1 FU * ξ * ( Fmax F1 137,614 * 1,5 * ( e 1 1 µϕ 1 e 0,3*3, ) + 1) = 338,207 N (24) FU= 137,614 N µ= 0,3 ξ= 1,5 φ=3,1416 rad vypočteno v (15) voleno dle [3] voleno dle [3] voleno 22

32 Kontrola pevnosti pásu F p Fmax ,207 (25) Podmínka vyhovuje Únosnost pásu F p = B * Fnom F p = 500 * 40 = N (26) B= 500 mm Fnom=40 N/mm voleno dle [4] voleno dle [4] Určení skutečného tahu v pásu namáhající osu bubnu F2 = F2 = F1 e µϕ 308,207 = 120,096 N e 0,3*3,1416 (27) F1= 308,207 N µ= 0,3 φ=3,1416 rad vypočteno v (24) voleno dle [3] voleno F = F12 + F22 F = 338, ,096 2 = 358,897 N (28) F1= 338,207 N F2= 120,096 N vypočteno v (24) vypočteno V (27) 23

33 9. Kontrolní výpočet hřídele napínacího bubnu Kontrola hřídele napínacího bubnu byla provedena jak dynamicky tak i staticky. Volba materiálu hřídele napínacího bubnu Materiál Re 280 MPa Rm 520 MPa σoc 225 MPa σc 145 MPa Tabulka 9 Nákres hřídele napínacího bubnu a průběh výsledných vnitřních účinků Schéma průběhu napětí: Obrázek 20 24

34 Vypočet reakcí v ložiscích pro symetrické zatížení F1 + F , ,448 R1 = R2 = = 179,448 N 2 R1 = R2 = (29) F1=F2= 179,448 N odečteno dle obrázku 19 Zvolení nebezpečných průřezů A a B Schéma hřídele napínacího bubnu: Obrázek 21 Statický výpočet Výpočet bezpečnosti v průřezu A Napětí od ohybu Mo Wo R1 * a 179,448 * 95,7 σo = = = 6,482 MPa Wo 1649,375 σo = (30) R1= 179,448N a= 95,7mm Wo= 2649,375 mm3 vypočteno v (20) odečteno dle výkresu vypočteno v (31) Výpočet modulu pružnosti v ohybu Wo = Wo = π * π *d3 32 = 2649,375mm 3 (31) d= 30 mm voleno Namáhaní v ohybu je jediným namáháním hřídele. 25

35 Navýšení napětí o součinitel vrubu σ max = α * σ o σ max = 2,8 * 6,482 = 18,15MPa (32) α=2,8 σ= 6,482 MPa voleno dle [2] vypočteno v (30) Vypočet statické bezpečnosti KK = KK = RE σo 280 = 15,427 18,15 (33) RE=280 MPa σmax=18,15 MPa voleno dle [2] vypočteno v (32) Bezpečnost hřídele je dostatečná 26

36 10. Kontrola životnosti ložisek napínacího a hnacího bubnu Dynamická únosnost C= N Statická únosnost C0=10800 N Základní trvanlivost C Lh = PE n Lh = = ,2 Hod 179, (34) C= N n=149 1/min PE=179,448 N voleno voleno vypočteno ve vzorci 48 Ekvivalentní dynamické zatížení ložiska PE = X * Fr + Y * Fa PE = 1 *179,448 = 179,448 N (35) Fr=R1=R2=179,448N Fa=0 N X= 1 Y=0 vypočteno v (29) voleno dle [2] voleno dle [2] Životnost zvoleného ložiska je dostatečná. 27

37 11. Závěr V této bakalářské práci jsem navrhoval pásový dopravník na přepravu kovových třísek dle zadaných parametrů. Provedl jsem kompletní výpočet dopravníku dle platné ČSN ISO Následně jsem provedl návrh vhodného elektromotoru s vestavěným frekvenčním měničem pro plynulou regulaci rychlosti pásu, a následný návrh všech ostatních součástí včetně nosné konstrukce. V navrhováni komponentů jsem vycházel z vyráběných a volně dostupných dílů a součástí, k dosažení snížení celkových nákladů. 28

38 12. [1] [2] Seznam použité literatury Gajdušek, J.- Škopán, M. : Teorie dopravních a manipulačních zařízení. 1 vydání, Vysoké učení technické v Brně 1988 Leinveber, J.- Řasa, J.- Vávra P., : Strojnické tabulky. Scientia, spol. s.r.o., pedagogické nakladatelství, Praha 6, v roce 2000, ISBN [3] Kosina, J.- Medek Z. : Pásové dopravníky s nosnými válečky. ČSN ISO 5048, Výzkumný ústav transportních zařízení, Praha, 1993 [4] Katalog firmy GUMEX Dostupný na: [5] Katalog firmy TRANZA Dostupný na: [6] Katalog firmy NORD Dostupný na: [7] Katalog firmy MATIS Dostupný na: [8] Katalog firmy SIGAD Dostupný na: [9] Katalog firmy VENDIG Dostupný na: 29

39 13. Seznam použitých zkratek a symbolů Označení Název a0 au A b B C d do D e fm f F Fa F1 F2 FH Fmax Fmin FN Fr FS FS1 FS2 FT FU g (h/a)adm Iv Jednotka Rozteč horní válečkové stolice Rozteč dolní válečkové stolice Dotyková plocha mezi pásem a čističem pásu Ložná šířka pásu (tj. skutečně zaplněná nebo nesoucí dopravovanou hmotu); využitelná šířka pásu Šířka dopravního pásu m m m2 Dynamická únosnost ložiska Tloušťka pásu Průměr hřídele v ložisku Průměr bubnu Základ přirozených logaritmů Frekvence napájecího napětí Globální součinitel tření Průměrný tah v pásu na bubnu Axiální síla Tah v pásu ve větvi nabíhající na buben Tah v pásu ve větvi sbíhající z bubnu Hlavní odpor Největší tah v pásu Nejmenší tah v pásu Vedlejší odpory Radiální síla Přídavné odpory Přídavné hlavní odpory Přídavné vedlejší odpory Vektorový součet tahů v pásu, působící na bubnu a tíhových sil hmot otáčejících se částí bubnu Potřebná síla na poháněcím bubnu Tíhové zrychlení Dovolený relativní průvěs pásu mezi válečkovými stolicemi Objemový dopravní výkon N m m m Hz N N N 30 m m N N N N N N N N N N N m/s2 m3/s

40 k ka kk ko l lb L L0 Lh Mo n1 n2 n p p PA PE PM qb qg qro qru R R1 R2 Re Rm S va v v0 Wo X Y α α β βc ε η Součinitel sklonu Součinitel shrnování Statická bezpečnost Dynamická bezpečnost Délka bočního vedení Urychlovací délka Délka dopravníku Přídavná délka dopravníku Základní trvanlivost ložiska Ohybový moment Výstupní rychlost z převodovky Výstupní rychlost z převodovky Otáčky bubnu Tlak mezi čističem pásu a pásem Neuberou číslo Provozní výkon na poháněcím bubnu Ekvivalentní zatížení ložiska Provozní výkon poháněcího motoru Hmotnost 1 m dopravního pásu Hmotnost nakládky na 1 m délky pásu Hmotnost rotujících částí válečků na 1 m horní větve Hmotnost rotujících částí válečků na 1 m dolní větve Poloměr vrubu Reakce v uložení Reakce v uložení Mez kluzu materiálu Mez pevnosti materiálu Průřez náplně pásu Součinitel velikosti Rychlost pásu Složka rychlosti dopravované hmoty ve směru pohybu pásu Modul pružnosti v ohybu Koeficient Koeficient Vrubový součinitel Sypný úhel Vrubový součinitel Komplexní vrubový součinitel Úhel vychýlení osy válečku vzhledem k rovině kolmé k podélné ose Účinnost 31 N/m m m m m h N/m m/s m/s 1/min N/m2 W N W kg/m kg/m kg/m kg/m mm N N MPa MPa m2 m/s m/s mm3 stupně stupně -

41 Θ µ σo σmax σoc µ0 µ1 µ2 µ3 ξ ρ φ Dynamický sypný úhel Součinitel tření mezi poháněcím bubnem a pásem Napětí v ohybu Max. napětí v ohybu Redukovaná mez únavy Součinitel tření mezi nosnými válečky a pásem Součinitel tření mezi dopravní hmotou a pásem Součinitel tření mezi dopravovanou hmotou a bočnicemi Součinitel tření mezi pásem a čističem pásu Součinitel rozběhu Sypná hmotnost dopravované hmoty Úhel opásání poháněcího bubnu 32 stupně MPa MPa MPa kg/m3 radiány

42 14. Seznam příloh Výkres hřídele napínacího bubnu 1 3P/22-08/05 Podsestava napínacího bubnu 01 3P/22-08/05 Návrhová sestava dopravníku 00 3P/22-08/05 Kusovník K1 3P/22-08/05 CD Bakalářská práce 33
