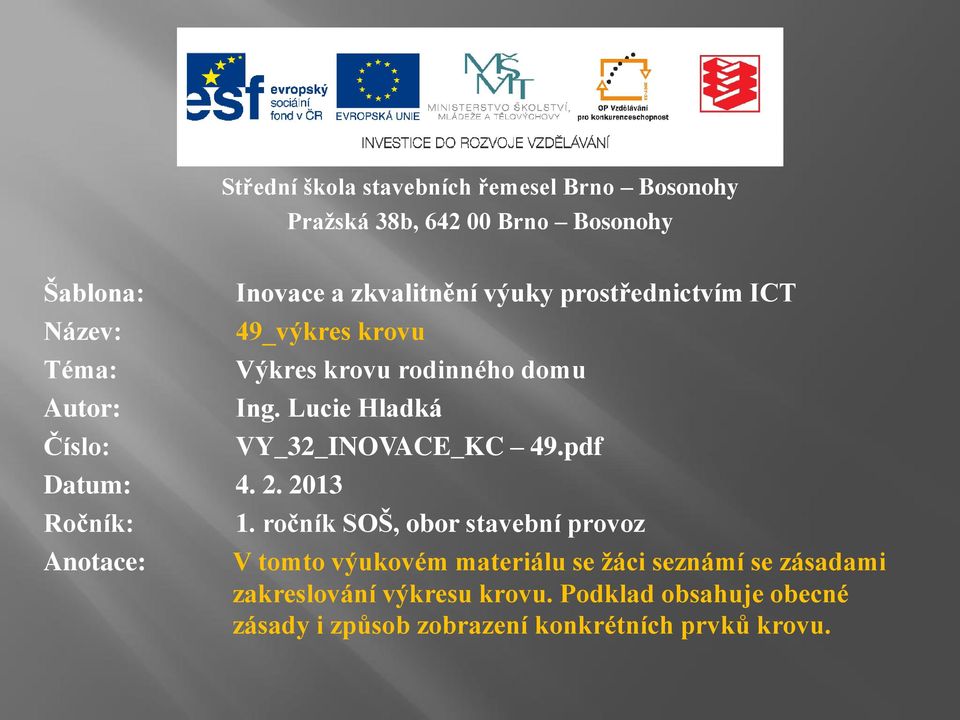

1 Střední škola stavebních řemesel Brno Bosonohy Pražská 38b, Brno Bosonohy Šablona: Název: Téma: Autor: Číslo: Inovace a zkvalitnění výuky prostřednictvím ICT 49_výkres krovu Výkres krovu rodinného domu Ing. Lucie Hladká Datum: Ročník: Anotace: VY_32_INOVACE_KC 49.pdf 1. ročník SOŠ, obor stavební provoz V tomto výukovém materiálu se žáci seznámí se zásadami zakreslování výkresu krovu. Podklad obsahuje obecné zásady i způsob zobrazení konkrétních prvků krovu.

2

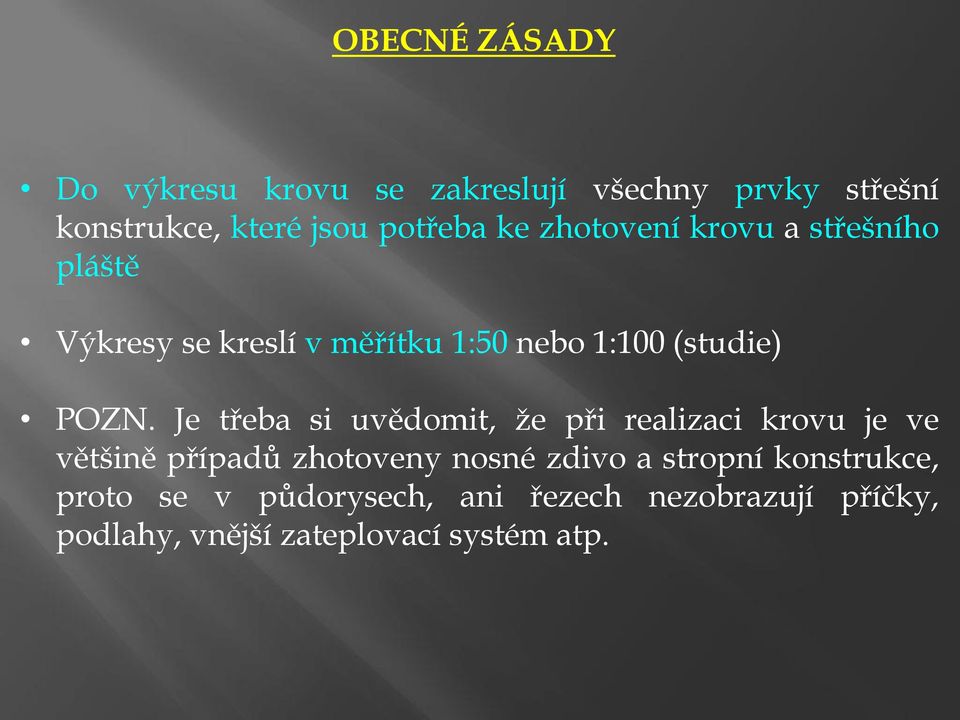

3 OBECNÉ ZÁSADY Do výkresu krovu se zakreslují všechny prvky střešní konstrukce, které jsou potřeba ke zhotovení krovu a střešního pláště Výkresy se kreslí v měřítku 1:50 nebo 1:100 (studie) POZN. Je třeba si uvědomit, že při realizaci krovu je ve většině případů zhotoveny nosné zdivo a stropní konstrukce, proto se v půdorysech, ani řezech nezobrazují příčky, podlahy, vnější zateplovací systém atp.

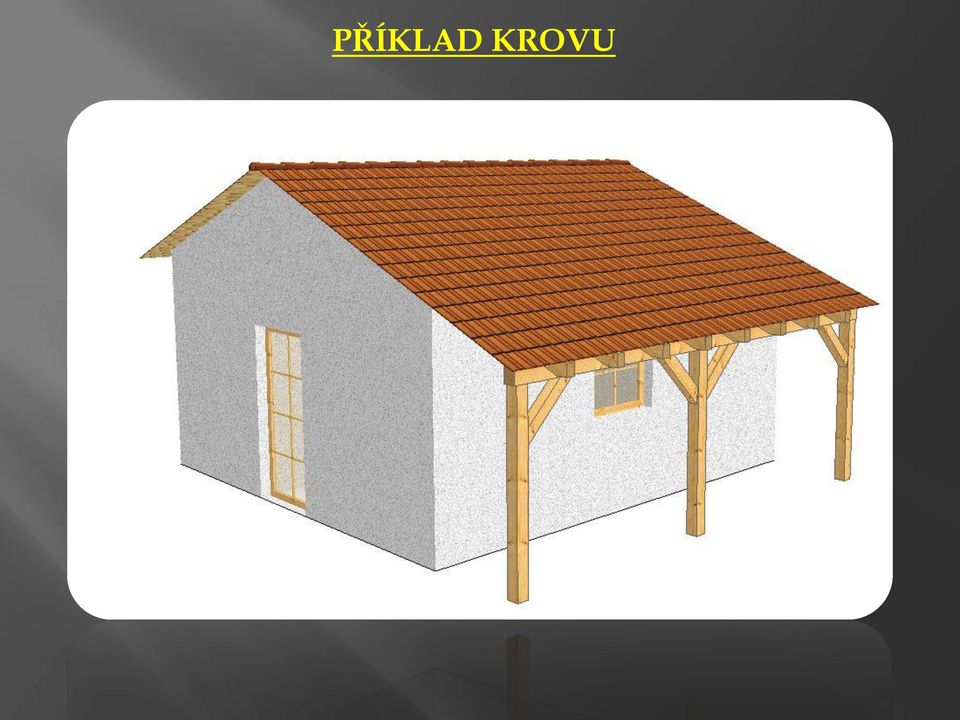

4 PŘÍKLAD KROVU

5 PŘÍKLAD KROVU

6 PŘÍKLAD KROVU

7 PŘÍKLAD VÝKRESU KROVU

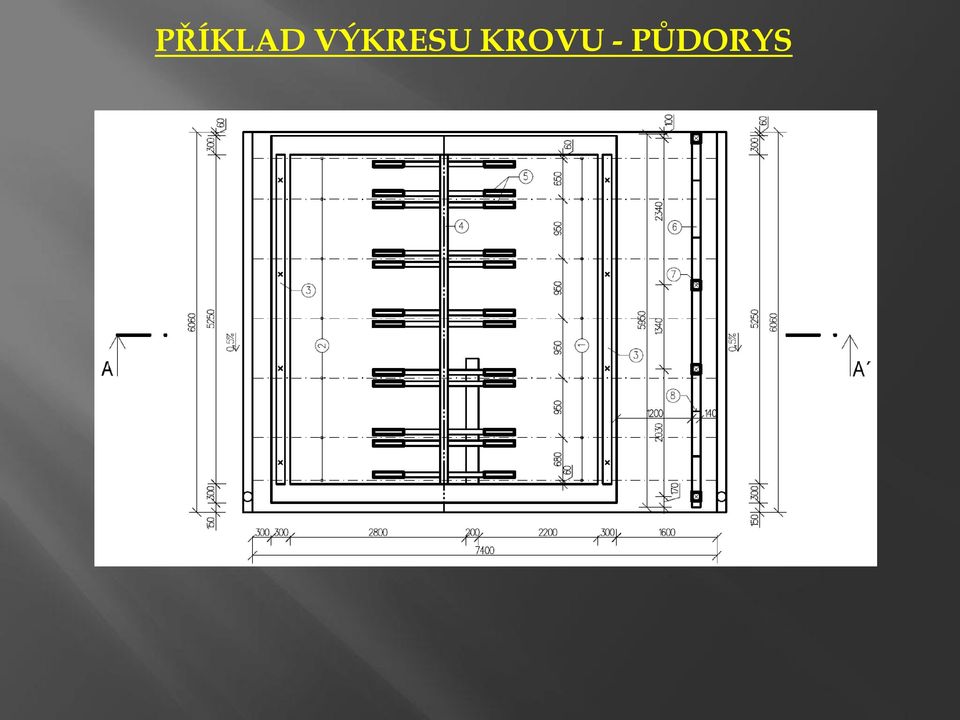

8 PŘÍKLAD VÝKRESU KROVU - PŮDORYS

9 PŘÍKLAD VÝKRESU KROVU - ŘEZ

10 PŮDORYS KROVU V půdorysu krovu se zobrazuje konstrukce střechy v pohledu shora, bez střešního pláště (latě, kontralatě, bednění, atp.) V půdorysu i řezu se musí objevit všechny nosné konstrukce zdivo i schodiště. Zakreslují se i konstrukce vystupující nad úroveň střešního pláště (komín, štítové stěny) Příčky a další nenosné konstrukce se nezakreslují

11 PŮDORYS KROVU Konstrukce viditelné v pohledu shora se zakreslují tlustou plnou čarou.

12 - Nosné zdivo - Pozednice - Vaznice - Kleštiny - Pásky - Vzpěry - Vazné trámy PŮDORYS KROVU

13 - Nosné zdivo - Pozednice - Vaznice - Kleštiny - Pásky - Vzpěry - Vazné trámy PŮDORYS KROVU

14 - Nosné zdivo - Pozednice - Vaznice - Kleštiny - Pásky - Vzpěry - Vazné trámy PŮDORYS KROVU

15 - Nosné zdivo - Pozednice - Vaznice - Kleštiny - Pásky - Vzpěry - Vazné trámy PŮDORYS KROVU

16 - Nosné zdivo - Pozednice - Vaznice - Kleštiny - Pásky - Vzpěry - Vazné trámy PŮDORYS KROVU

17 - Nosné zdivo - Pozednice - Vaznice - Kleštiny - Pásky - Vzpěry - Vazné trámy - Okap PŮDORYS KROVU

18 - Nosné zdivo - Pozednice - Vaznice - Kleštiny - Pásky - Vzpěry - Vazné trámy - Okap - Obrys střechy - Kotvení pozednic PŮDORYS KROVU

19 - Nosné zdivo - Pozednice - Vaznice - Kleštiny - Pásky - Vzpěry - Vazné trámy - Okap - Obrys střechy - Kotvení pozednic PŮDORYS KROVU

20 PŮDORYS KROVU Konstrukce ŠIKMÉ se zakreslují OSOVĚ tenkou čerchovanou čarou s 1 tečkou. - Krokve

21 PŮDORYS KROVU Konstrukce sloupků se zakresluje velmi tlustě plně s tenkým úhlopříčným přeškrtnutím. - sloupky

22 PŮDORYS KROVU Obrys šikmých čel kleštin se zakresluje velmi tlustou plnou čarou.

23 PŮDORYS KROVU Hřeben se zakresluje velmi tlustou plnou čarou se dvěma tečkami

24 PŮDORYS KROVU Poloha strešních oken se ve výkresu krovu zakresluje obrysem tlustou čerchovanou čarou se dvěma tečkami, úhlopříčky tenkou čerchovanou čarou se 2 tečkami

25 ŘEZ KROVEM Konstrukce v pohledu viditelné se zakreslují tlustou plnou čarou.

26 - Krokve - Kleštiny - Sloupky - Pásky - Okap - Vzpěry ŘEZ KROVEM - Vazné trámy - Obrys otvorů

27 - Krokve - Kleštiny - Sloupky - Pásky - Okap - Vzpěry ŘEZ KROVEM - Vazné trámy - Obrys otvorů

28 - Krokve - Kleštiny - Sloupky - Pásky - Okap - Vzpěry ŘEZ KROVEM - Vazné trámy - Obrys otvorů

29 - Krokve - Kleštiny - Sloupky - Pásky - Okap - Vzpěry ŘEZ KROVEM - Vazné trámy - Obrys otvorů

30 - Krokve - Kleštiny - Sloupky - Pásky - Okap - Vzpěry ŘEZ KROVEM - Vazné trámy - Obrys otvorů

31 - Krokve - Kleštiny - Sloupky - Pásky - Okap - Vzpěry ŘEZ KROVEM - Vazné trámy - Obrys otvorů

32 ŘEZ KROVEM Konstrukce v řezu (nešrafované) se zakreslují velmi tlustou plnou čarou.

33 - Vaznice - Pozednice - Zdivo ŘEZ KROVEM - Obrys střešního pláště

34 - Vaznice - Pozednice - Zdivo ŘEZ KROVEM - Obrys střešního pláště

35 - Vaznice - Pozednice - Zdivo ŘEZ KROVEM - Obrys střešního pláště

36 - Vaznice - Pozednice - Zdivo ŘEZ KROVEM - Obrys střešního pláště

37 ŘEZ KROVEM Konstrukce kolmé k okapu, který je rovnoběžný s rovinou řezu se zakreslují stejně jako v půdorysu tenkou čerchovanou čarou s 1 tečkou (např. u podélného řezu krovem) Vikýře, střešní okna a poklopy se zakreslují obrysem v pohledu tlustou plnou čarou se zakreslením úhlopříček čerchovanou čarou se 2 tečkami.

38 KÓTOVÁNÍ PŮDORYSU VNITŘNÍ KÓTY V půdorysu se kótují - osové vzdálenosti krokví - osové vzdálenosti sloupků (vztaženo k nosným zdem)

39 KÓTOVÁNÍ PŮDORYSU VNITŘNÍ KÓTY V půdorysu se kótují vzdálenosti dalších konstrukcí k nosným zdem (komín, výlez) - osazení pozednic, vzdálenosti vaznic (pokud nejsou uvedeny jinde)

40 V řezu se kótují KÓTOVÁNÍ ŘEZU VNĚJŠÍ KÓTY - velikosti šikmých prvků - šikmé vzdálenosti vaznic, pozednic, přesahy - sklon

41 V řezu se kótují KÓTOVÁNÍ ŘEZU VNITŘNÍ KÓTY - výšky nadezdívek, věnců - výšky vaznic, pozednic - výšky hřebene - Výškové osazení kleštin

42 KÓTOVÁNÍ ŘEZU VÝŠKOVÉ KÓTY Řez krovem by měl být doplněn výškovými kótami u každé významné konstrukce - u výšky hřebene - u výšky okapu - u výšky stropu (podkladního betonu) - u výšky kleštin atp.

43 KÓTOVÁNÍ PŮDORYSU VNĚJŠÍ KÓTY V půdorysu se kótují vzdálenosti a tloušťky nosných zdí, přesahy střech, celkové délky. U okapu musí být uveden jeho spád

44 ODKAZY Každý prvek musí být v půdorysu i řezu označen odkazem a vyspecifikován v legendě.

45 VÝKRES KROVU

46 PŮDORYS KROVU

47 ŘEZ KROVEM

48 LEGENDA PRVKŮ KROVU

49 ODKAZY Užitečné odkazy pro zakreslování krovu: - přehled krovů - postup při navrhování a zakreslování krovu &cd=1&ved=0cekqfjaa&url=http%3a%2f%2fwww.soje.cz%2fskola% 2Fstudijnimaterialy%2Fitem%2Fdownload%2F56_4d8372c53c61a8ac6dfd856756ef5 aa9&ei=gwspubbjjjcy7aao7oc4aq&usg=afqjcnfxhpawg2eiucqy CpMGc1jGqcpLcA&sig2=BGnTXVvYaOc_XayivbDaFg&bvm=bv ,d.ZWU
