1 Předkolonky a filtry - ochrana analytických kolon Ing. Jiří Adam, PhD. Rokycanova 18, Olomouc

2 HPLC/UHPLC systém HPLC psi (400 bar) UHLPC- až psi (1400 bar)

Solvent reservoir filter Materiál Porosita (µm) Připojení Použití PTFE 2; 10 1/8 ; 1/16 při analýzách biologických vzorků sklo 20; 40 1/8 ;1/16 při analýzách

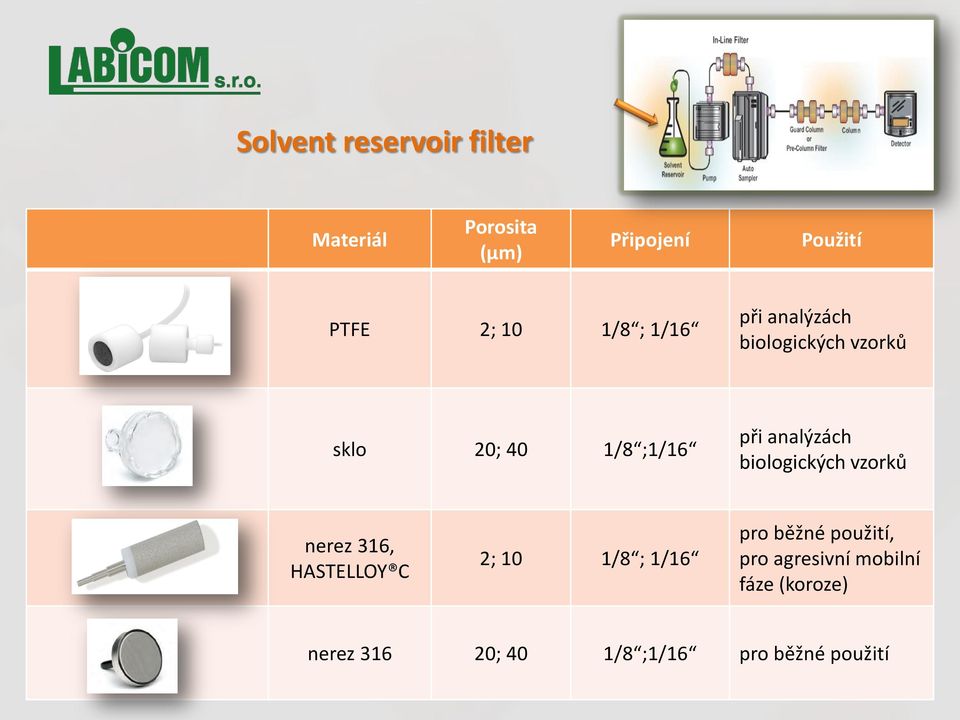

3 Solvent reservoir filter Materiál Porosita (µm) Připojení Použití PTFE 2; 10 1/8 ; 1/16 při analýzách biologických vzorků sklo 20; 40 1/8 ;1/16 při analýzách biologických vzorků nerez 316, HASTELLOY C 2; 10 1/8 ; 1/16 pro běžné použití, pro agresivní mobilní fáze (koroze) nerez ; 40 1/8 ;1/16 pro běžné použití

analýzách biologických vzorků nerez 316, HASTELLOY C 2; 10 1/8 ; 1/16 pro běžné

4 In-line filter Materiál Porosita (µm) Pracovní tlaky Upevnění Použití HPLC PEEK,nerez 0,2-2 HPLC ručně analytická nerez 0,5-2 HPLC klíčem analytická semiprep. PEEK 2 HPLC klíčem analytická semiprep. nerez 0,2-0,5 HPLC UHPLC ručně klíčem analytická

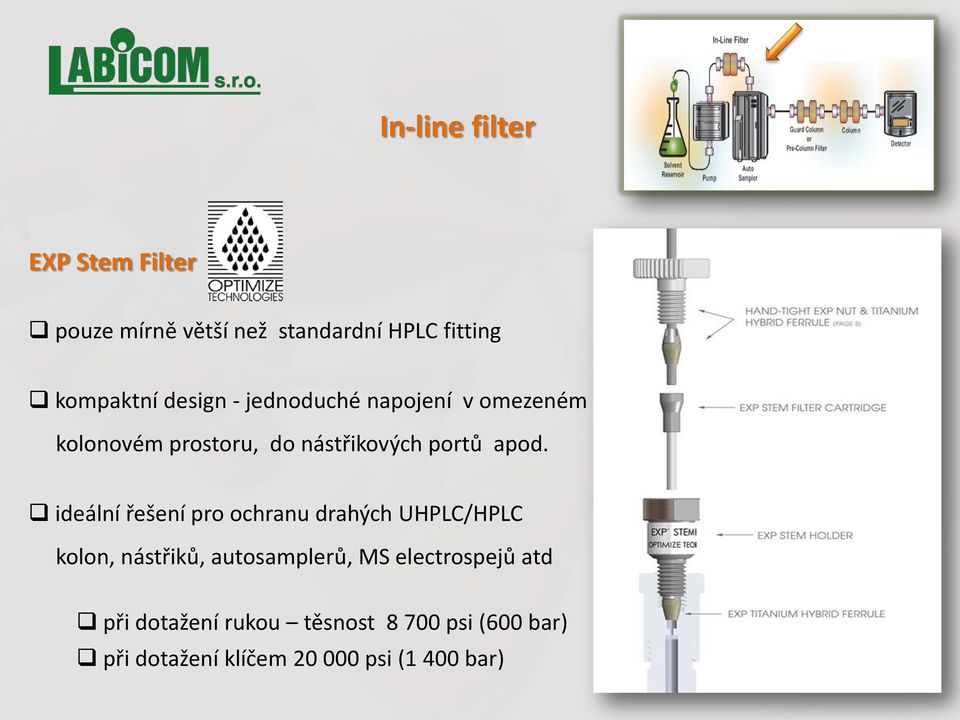

5 In-line filter EXP Stem Filter pouze mírně větší než standardní HPLC fitting kompaktní design - jednoduché napojení v omezeném kolonovém prostoru, do nástřikových portů apod. ideální řešení pro ochranu drahých UHPLC/HPLC kolon, nástřiků, autosamplerů, MS electrospejů atd při dotažení rukou těsnost psi (600 bar) při dotažení klíčem psi (1 400 bar)

ideální řešení pro ochranu drahých UHPLC/HPLC kolon, nástřiků, autosamplerů, MS

6 Pre-Column filter Materiál Porosita (µm) Vnitřní objem (nl) Pracovní tlaky Upevnění nerez,peek 0,5-2 < 200 HPLC klíčem PEEK 0, HPLC ručně PEEK 0,2-0,5 50 HPLC ručně nerez 0,2-0,5 200 HPLC UHPLC ručně

< 200 HPLC klíčem PEEK 0,5-5 200 HPLC ručně PEEK

7 5µm SS Frit 2µm SS Frit (or 0.5µm) Pre-Column filter Auto-Adjusting Tube-Stem Materiál Porosita (µm) Vnitřní objem (nl) Pracovní tlaky Upevnění nerez,peek 0,5-2 < 200 HPLC klíčem PEEK HPLC ručně PEEK 0,2-0,5 50 HPLC ručně nerez 0,2-0,5 200 HPLC UHPLC ručně

(µm) Vnitřní objem (nl) Pracovní tlaky Upevnění nerez,peek 0,5-2

8 Pre-Column filter EXP Pre-Column Filter idealní pro ochranu small-particle UHPLC kolon při extrémních tlacích porosita filtru - 0,2-0,5µm EXP Pre-Column Filter je dostupný s Titanium Hybrid ferulí pro univerzální instalaci do portu analytické kolony Free-turn design umožňuje jednoduchou výměnu cartridge bez nutnosti použití klíčů a bez přerušení analytických cest (inlet/outlet)

Hybrid ferulí pro univerzální instalaci do portu analytické kolony Free-turn design umožňuje

9 Předkolony -zajišťují ochranu analytické kolony před chemickou kontaminací -výběr správné předkolony se řídí následujícím doporučením: stejná stacionární fáze - stejná velikost části jako analytická HPLC kolona vnitřní průměr (ID) - stejný nebo nižší než analytická HPLC kolona

doporučením: stejná stacionární fáze - stejná velikost části jako

Držák + předkolona = 2 kusy cartridgové připojení přes

10 Předkolony Držák + předkolona = 1kus přímé připojení přes integrované šroubení přímé připojení přes externí šroubení Držák + předkolona = 2 kusy cartridgové připojení přes kapiláru, připojení pomocí coupleru přímé připojení (on-line)

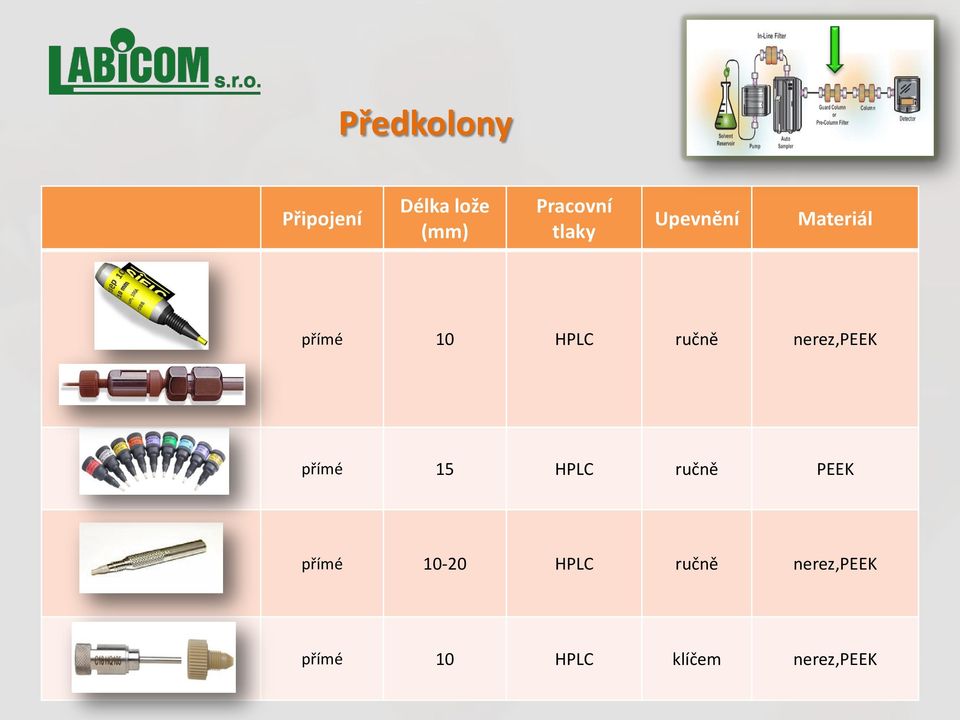

11 Předkolony Připojení Délka lože (mm) Pracovní tlaky Upevnění Materiál přímé 10 HPLC ručně nerez,peek přímé 15 HPLC ručně PEEK přímé HPLC ručně nerez,peek přímé 10 HPLC klíčem nerez,peek

nerez,peek přímé 15 HPLC ručně PEEK přímé 10-20

12 Předkolony Připojení Délka lože (mm) Pracovní tlaky Upevnění cartridgové 20 HPLC klíčem,ručně napojení kapilárou 10 HPLC klíčem přímé 10 HPLC klíčem přímé 15 HPLC ručně přímé 5 HPLC UHPLC ručně

napojení kapilárou 10 HPLC klíčem přímé 10 HPLC

Předkolony s vyměnitelnou náplní The EXP Guard Column do pracovních tlaků až 15 000 psi (1 000 bar) vnitřní objem 1,4 µl (bez sorbentu) nerezové

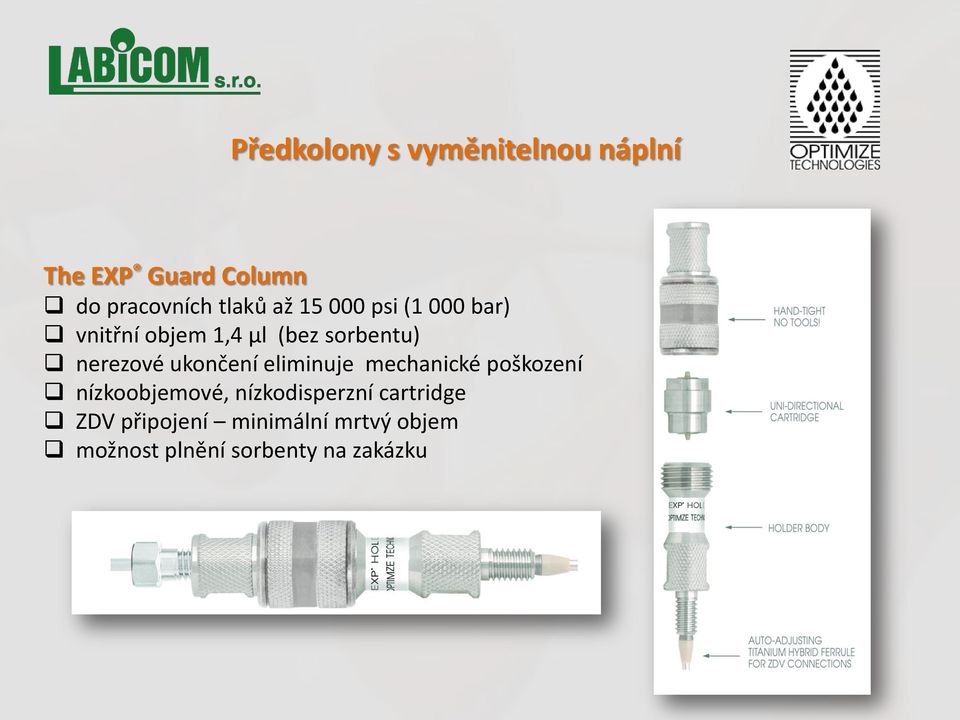

13 Předkolony s vyměnitelnou náplní The EXP Guard Column do pracovních tlaků až psi (1 000 bar) vnitřní objem 1,4 µl (bez sorbentu) nerezové ukončení eliminuje mechanické poškození nízkoobjemové, nízkodisperzní cartridge ZDV připojení minimální mrtvý objem možnost plnění sorbenty na zakázku

ukončení eliminuje mechanické poškození nízkoobjemové, nízkodisperzní

výměna: předkolony za pre-column filter mezi dvěma aplikacemi in-line filtru s různými

14 - první nízkodisperzní quick-connect system Výhody: modulární systém s pracovním tlakem do 400 bar možnost připojení filtru, předkolony, trap cartridge nebo analytické kolony jednoduchá výměna: předkolony za pre-column filter mezi dvěma aplikacemi in-line filtru s různými porositami nebo rozměry mezi dvěma aplikacemi více HPLC kolon jednoduché zaslepení analytických cest apod.

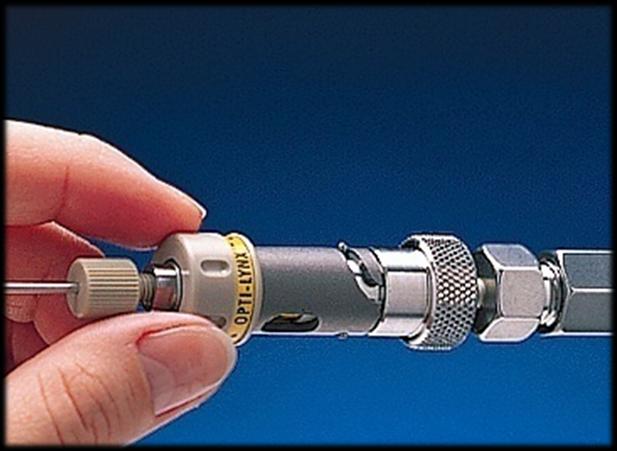

15 1. Připojení adaptéru ke kapiláře 3. Vložení předkolony 2. Výběr a nasazení vhodného držáku do adaptéru 4. Usazení do portu kolony

17 HPLC/UHPLC šroubení

UHPLC /HPLC šroubení Materiál Připojení Pracovní tlaky Upevnění nerez,peek Titan hybrid ferule UHPLC (20 000 psi) HPLC (8700 psi) klíčem ručně nerez dvoudílné UHPLC (15 000 psi) HPLC Ručně nerez,peek

18 UHPLC /HPLC šroubení Materiál Připojení Pracovní tlaky Upevnění nerez,peek Titan hybrid ferule UHPLC ( psi) HPLC (8700 psi) klíčem ručně nerez dvoudílné UHPLC ( psi) HPLC Ručně nerez,peek PEEK ferule, patentované připojení UHPLC ( psi) HPLC ručně nerez dvoudílné UHPLC ( psi) HPLC klíčem ručně nerez jednodílné HPLC (až psi) klíčem nerez PEEK ferule, patentované připojení HPLC (6 000 psi) ručně

ferule, patentované připojení UHPLC (14 000 psi) HPLC ručně nerez dvoudílné UHPLC (10 000 psi) HPLC klíčem

UHPLC/HPLC šroubení EXP fitting použitelnost až do 20 000 psi patentovaná

000 psi patentovaný systém fixace kapiláry univerzální Sure-fit connector

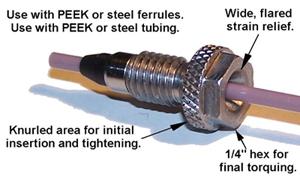

19 UHPLC/HPLC šroubení EXP fitting použitelnost až do psi patentovaná Titan hybrid ferule univerzální Smart-Fitting System použitelnost až do psi patentovaný systém fixace kapiláry univerzální Sure-fit connector použitelnost do psi pružinka uvnitř eliminuje netěsnosti a mrtvý objem univerzální

Děkuji za pozornost Rokycanova 18, 779 00

20 Děkuji za pozornost Rokycanova 18, Olomouc
