2 Údaje o stavbě Název stavby: Městský park Turnov (park u letního kina) Etapa 1 - Sportovní část Místo stavby: Turnov Katastrální území: Turnov , parcely č.: 623/1, 662/1 Údaje o stavebníkovi: Město Turnov Antonína Dvořáka 335 IČO: DIČ: CZ Údaje o zpracovateli projektové dokumentace: Generální projektant: Hlavní projektant: Autorský návrh: AND spol. s r.o., architektonický atelier nám. Dr. V. Holého 1057/16, Praha 8 IČ: DIČ: CZ tel.: andarch@andarch.cz Ing. arch. Vratislav Danda vratislav.danda@andarch.cz Autorizace ČKA č Typ autorizace: A Ing. arch. Jaromír Kosnar, Ing. arch. Ondřej Smolík Údaje o stavbě Objekt: Projektant části: Ing. arch. Ondřej Smolík ondrej.smolik@andarch.cz 1

3 Technická zpráva Tato část dokumentace (objekt IO 01) řeší přípravu území. V rámci tohoto objektu budou provedeny veškeré práce nezbytné před samotným zahájením stavebních prací. Celé řešené území bude vyklizeno, vzrostlá tráva bude posekána. Před zahájením bude provedena ochrana stávajících stromů dle IO02. a) - Skrývka ornice - ( 950 m2 ) V místech plánovaných zpevněných ploch bude provedena skrývka ornice v tloušťce cca 15cm. Pouze použitelná kvalitní ornice bude deponována během stavby v místě staveniště a bude použita pro finální dokončovací terénní úpravy v rámci objektu IO03 Komunikace a terénní úpravy. Deponie na staveništi musí být provedena tak, aby nebyla ornice znehodnocena! Ornice bude sejmuta v ploše cca 950m2. Při mocnosti 15cm se jedná o cca 15m3. b) - Odstranění štěrkové cesty - (800 m2) Stávající štěrková cesta (plocha) v centru řešeného území bude odstraněna včetně podkladních vrstev. Materiál bude odvezen na oficiální skládku. Část materiálu bude použita pro zasypání rušené podzemní šachty (07). Předpokládaná plocha odstraňované štěrkové cesty je 800 m2. c) - Odstranění asfaltové cesty - (100 m2) Stávající asfaltové cesty (místy štěrková) na západním a severním okraji řešeného území budou odstraněny včetně podkladních vrstev. Materiál bude odvezen na oficiální skládku. Předpokládaná plocha odstraňované asfaltové cesty je 100 m2. Odstranění prvků a objektů Veškeré prvky a objekty budou odstraněny včetně základových konstrukcí a navazujících zpevněných ploch. Demontované prvky budou odvezeny na oficiální skládku nebo budou uloženy na místo dle instrukcí investora. V závorkách je uveden předpokládaný rozsah. O přesném rozsahu si musí dodavatel udělat vlastní představu obhlídkou na místě. Viz také fotografie v příloze Odpadkový koš - (3ks) 02 - Lavička - (7ks) 03 - Betonová socha (1ks) 04 - Basketbalový koš (1ks) 05 - Dřevěná palisáda (25m) 06 - Pískoviště (25m2) 07 - Podzemní šachta (20m3) Pravděpodobně se jedná o bývalou podzemní šachtu vodního prvku. Před demolicí musí být ověřena nefunkčnost a nepotřebnost této šachty za účasti zástupce investora a technických služeb města. V místě šachty bude volná mlatová plocha. Dno šachty bude rozbouráno tak, aby z prostoru odtékala voda do podloží. Strop a stěny šachty budou cca 1m pod úroveň terénu zbourány. Prostor šachty bude zavezen vybouraným materiálem ze štěrkové cesty. Zavážka bude hutněna po vrstvách tak, aby na finálním pochozím mlatovém povrchu nedošlo k poklesu. Poznámky: - Před zahájením prací musí být vytyčeny stávající inženýrské sítě a učiněna všechna opatření a úkony dle požadavků jednotlivých správců sítí. - Před zahájením prací musí dodavatel s investorem dohodnout konkrétní postup prací vzhledem k provozu návštěvníků parku a jeho okolí. - Před zahájením prací musí dodavatel s investorem dohodnout místo kam budou prvky mobiliáře a herní prvky převezeny. - V místech plánovaných zpevněných povrchů je možné zachovat stávající podkladní vrstvy stávajících zpevněných vrstev jen na základě zatěžovacích zkoušek a posouzení a určení geotechnika. Potřebné zkoušky a posudky geotechnika zajistí dodavatel stavby. - Před odstraněním a zasypáním stávající podzemní šachty bude prověřena její skutečná nefunkčnost a nepotřebnost. 2

4 Řešené území Řešené území 3

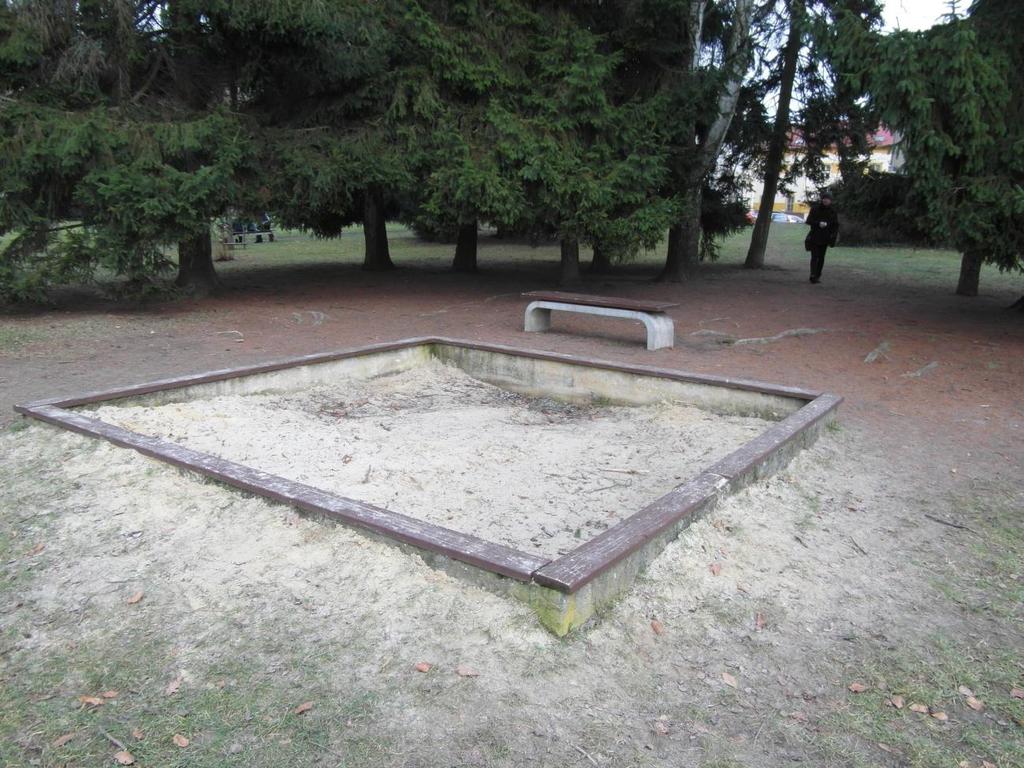

5 Dřevěná palisáda Pískoviště, lavička 4

6 Socha Podzemní šachta 5
