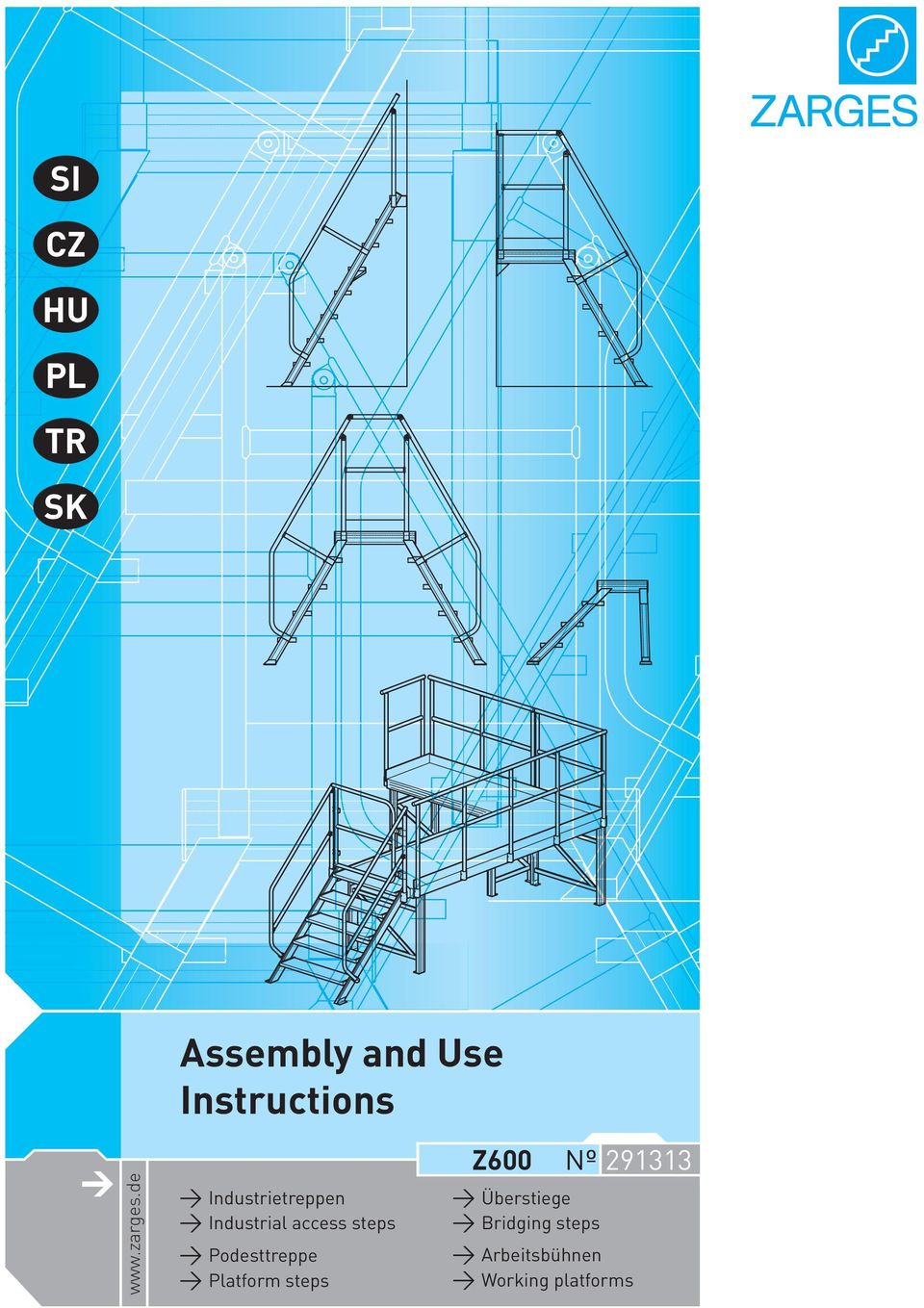

1 SI CZ HU PL TR SK Assembly and Use Instructions Z00 w Industrietreppen w Industrial access steps w Podesttreppe w Platform steps N 9 w Überstiege w Bridging steps w Arbeitsbühnen w Working platforms

2 Slovenščina Navodila za montažo in uporabo Industrijske stopnice Podestne stopnice Prehodi Delovni odri Český 7 Návod k montáži a použití Průmyslové schody Schody s podestou Přechody Pracovní plošiny Magyar 9 Szerelési- és alkalmazási-kézikönyv Ipari-lépcsők Dobogólépcső Átjáró Munkaállványok Polski Instrukcja odnośnie montażu i zastosowania Schody przemysłowe Schody pomostowe Przejścia Pomosty robocze Türkçe Montaj ve kullanım kılavuzu Korkuluklu endüstri Korkuluklu platform Sabit geçiş Çalışma platformları Slovenský 7 Návod k montáži a použitiu Priemyslové schody Schody s podestou Prechody Pracovné plošiny

3 y y z y x x 0 x 0 0 y y x z y y x x x y b.) c.) z x d.) a.) e.)

4 Beste l-nr. Model No. Produktionsdatum Date of production kg max. kg Gesamt Professional 07/ Professional Professional i Bauart geprüft DEKRA ZARGES ZARGES ZARGES

5 x y z A

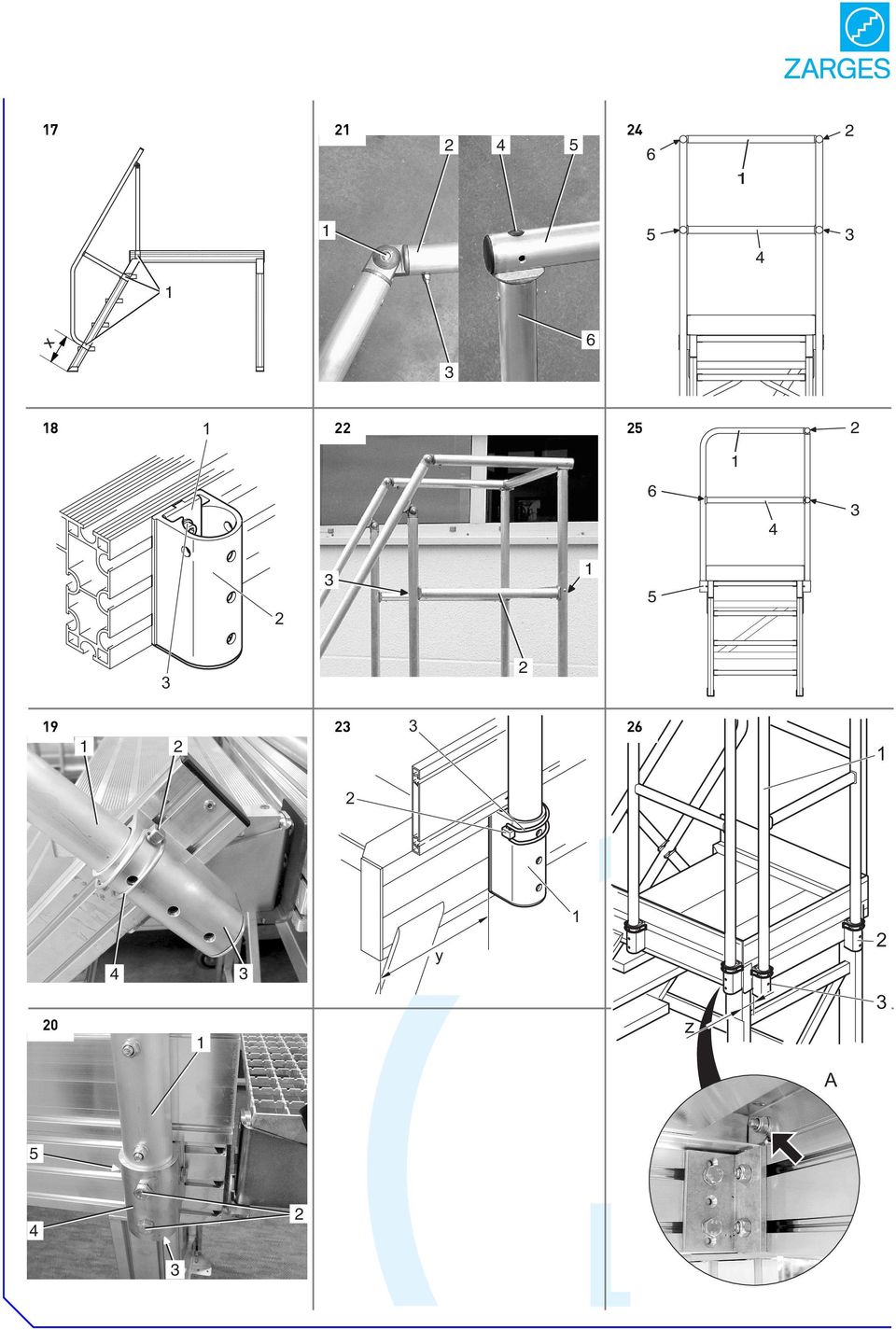

6 A A a.) b.) c.) 0 A A 7 8 * * A B A B

7 7 B A A 8 B 9

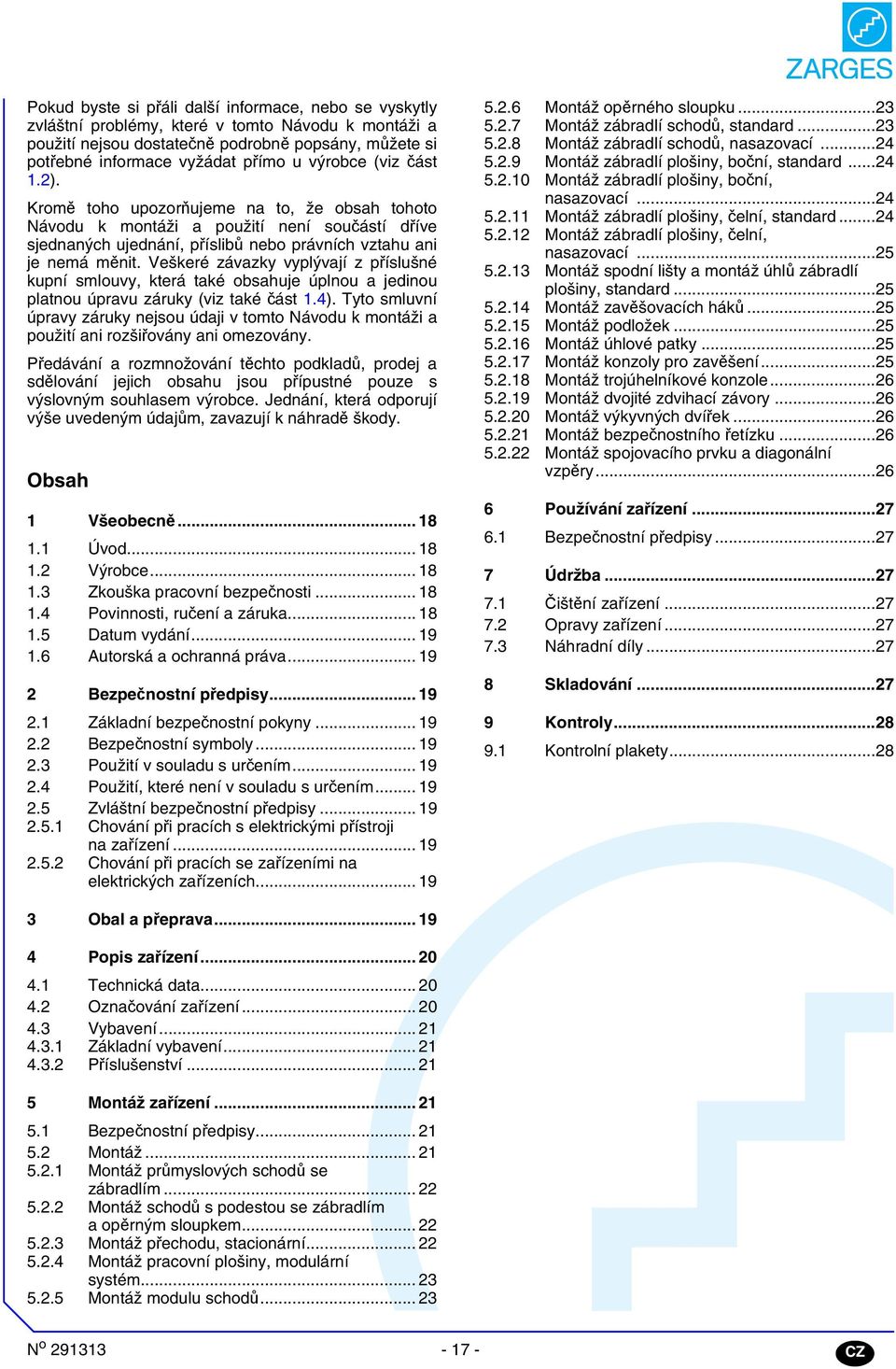

8 Pokud byste si přáli další informace, nebo se vyskytly zvláštní problémy, které v tomto Návodu k montáži a použití nejsou dostatečně podrobně popsány, můžete si potřebné informace vyžádat přímo u výrobce (viz část.). Kromě toho upozorňujeme na to, že obsah tohoto Návodu k montáži a použití není součástí dříve sjednaných ujednání, příslibů nebo právních vztahu ani je nemá měnit. Veškeré závazky vyplývají z příslušné kupní smlouvy, která také obsahuje úplnou a jedinou platnou úpravu záruky (viz také část.). Tyto smluvní úpravy záruky nejsou údaji v tomto Návodu k montáži a použití ani rozšiřovány ani omezovány. Předávání a rozmnožování těchto podkladů, prodej a sdělování jejich obsahu jsou přípustné pouze s výslovným souhlasem výrobce. Jednání, která odporují výše uvedeným údajům, zavazují k náhradě škody. Obsah Všeobecně Úvod Výrobce Zkouška pracovní bezpečnosti Povinnosti, ručení a záruka Datum vydání Autorská a ochranná práva... 9 Bezpečnostní předpisy Základní bezpečnostní pokyny Bezpečnostní symboly Použití v souladu s určením Použití, které není v souladu s určením Zvláštní bezpečnostní předpisy Chování při pracích s elektrickými přístroji na zařízení Chování při pracích se zařízeními na elektrických zařízeních Montáž opěrného sloupku Montáž zábradlí schodů, standard Montáž zábradlí schodů, nasazovací Montáž zábradlí plošiny, boční, standard Montáž zábradlí plošiny, boční, nasazovací..... Montáž zábradlí plošiny, čelní, standard..... Montáž zábradlí plošiny, čelní, nasazovací..... Montáž spodní lišty a montáž úhlů zábradlí plošiny, standard..... Montáž zavěšovacích háků..... Montáž podložek..... Montáž úhlové patky Montáž konzoly pro zavěšení Montáž trojúhelníkové konzole Montáž dvojité zdvihací závory Montáž výkyvných dvířek..... Montáž bezpečnostního řetízku..... Montáž spojovacího prvku a diagonální vzpěry... Používání zařízení...7. Bezpečnostní předpisy Údržba Čištění zařízení Opravy zařízení Náhradní díly Skladování Kontroly Kontrolní plakety...8 Obal a přeprava... 9 Popis zařízení Technická data Označování zařízení Vybavení..... Základní vybavení..... Příslušenství... Montáž zařízení.... Bezpečnostní předpisy.... Montáž..... Montáž průmyslových schodů se zábradlím..... Montáž schodů s podestou se zábradlím a opěrným sloupkem..... Montáž přechodu, stacionární..... Montáž pracovní plošiny, modulární systém..... Montáž modulu schodů... N o CZ

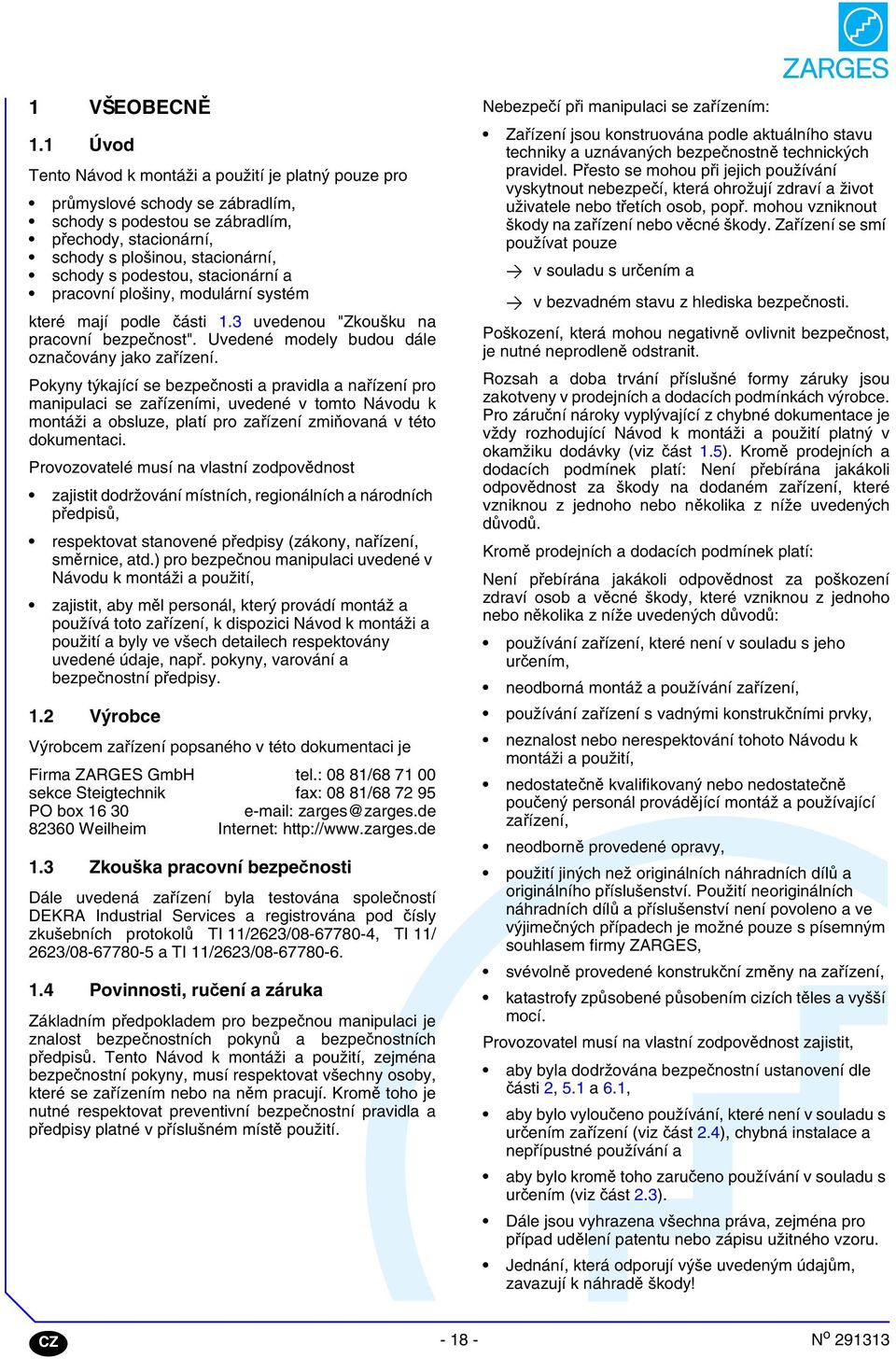

9 VŠEOBECNĚ. Úvod Tento Návod k montáži a použití je platný pouze pro průmyslové schody se zábradlím, schody s podestou se zábradlím, přechody, stacionární, schody s plošinou, stacionární, schody s podestou, stacionární a pracovní plošiny, modulární systém které mají podle části. uvedenou "Zkoušku na pracovní bezpečnost". Uvedené modely budou dále označovány jako zařízení. Pokyny týkající se bezpečnosti a pravidla a nařízení pro manipulaci se zařízeními, uvedené v tomto Návodu k montáži a obsluze, platí pro zařízení zmiňovaná v této dokumentaci. Provozovatelé musí na vlastní zodpovědnost zajistit dodržování místních, regionálních a národních předpisů, respektovat stanovené předpisy (zákony, nařízení, směrnice, atd.) pro bezpečnou manipulaci uvedené v Návodu k montáži a použití, zajistit, aby měl personál, který provádí montáž a používá toto zařízení, k dispozici Návod k montáži a použití a byly ve všech detailech respektovány uvedené údaje, např. pokyny, varování a bezpečnostní předpisy.. Výrobce Výrobcem zařízení popsaného v této dokumentaci je Firma ZARGES GmbH tel.: 08 8/ sekce Steigtechnik fax: 08 8/8 7 9 PO box 0 zarges@zarges.de 80 Weilheim Internet: Zkouška pracovní bezpečnosti Dále uvedená zařízení byla testována společností DEKRA Industrial Services a registrována pod čísly zkušebních protokolů TI // , TI / / a TI // Povinnosti, ručení a záruka Základním předpokladem pro bezpečnou manipulaci je znalost bezpečnostních pokynů a bezpečnostních předpisů. Tento Návod k montáži a použití, zejména bezpečnostní pokyny, musí respektovat všechny osoby, které se zařízením nebo na něm pracují. Kromě toho je nutné respektovat preventivní bezpečnostní pravidla a předpisy platné v příslušném místě použití. Nebezpečí při manipulaci se zařízením: Zařízení jsou konstruována podle aktuálního stavu techniky a uznávaných bezpečnostně technických pravidel. Přesto se mohou při jejich používání vyskytnout nebezpečí, která ohrožují zdraví a život uživatele nebo třetích osob, popř. mohou vzniknout škody na zařízení nebo věcné škody. Zařízení se smí používat pouze w v souladu s určením a w v bezvadném stavu z hlediska bezpečnosti. Poškození, která mohou negativně ovlivnit bezpečnost, je nutné neprodleně odstranit. Rozsah a doba trvání příslušné formy záruky jsou zakotveny v prodejních a dodacích podmínkách výrobce. Pro záruční nároky vyplývající z chybné dokumentace je vždy rozhodující Návod k montáži a použití platný v okamžiku dodávky (viz část.). Kromě prodejních a dodacích podmínek platí: Není přebírána jakákoli odpovědnost za škody na dodaném zařízení, které vzniknou z jednoho nebo několika z níže uvedených důvodů. Kromě prodejních a dodacích podmínek platí: Není přebírána jakákoli odpovědnost za poškození zdraví osob a věcné škody, které vzniknou z jednoho nebo několika z níže uvedených důvodů: používání zařízení, které není v souladu s jeho určením, neodborná montáž a používání zařízení, používání zařízení s vadnými konstrukčními prvky, neznalost nebo nerespektování tohoto Návodu k montáži a použití, nedostatečně kvalifikovaný nebo nedostatečně poučený personál provádějící montáž a používající zařízení, neodborně provedené opravy, použití jiných než originálních náhradních dílů a originálního příslušenství. Použití neoriginálních náhradních dílů a příslušenství není povoleno a ve výjimečných případech je možné pouze s písemným souhlasem firmy ZARGES, svévolně provedené konstrukční změny na zařízení, katastrofy způsobené působením cizích těles a vyšší mocí. Provozovatel musí na vlastní zodpovědnost zajistit, aby byla dodržována bezpečnostní ustanovení dle části,. a., aby bylo vyloučeno používání, které není v souladu s určením zařízení (viz část.), chybná instalace a nepřípustné používání a aby bylo kromě toho zaručeno používání v souladu s určením (viz část.). Dále jsou vyhrazena všechna práva, zejména pro případ udělení patentu nebo zápisu užitného vzoru. Jednání, která odporují výše uvedeným údajům, zavazují k náhradě škody! CZ N o 9

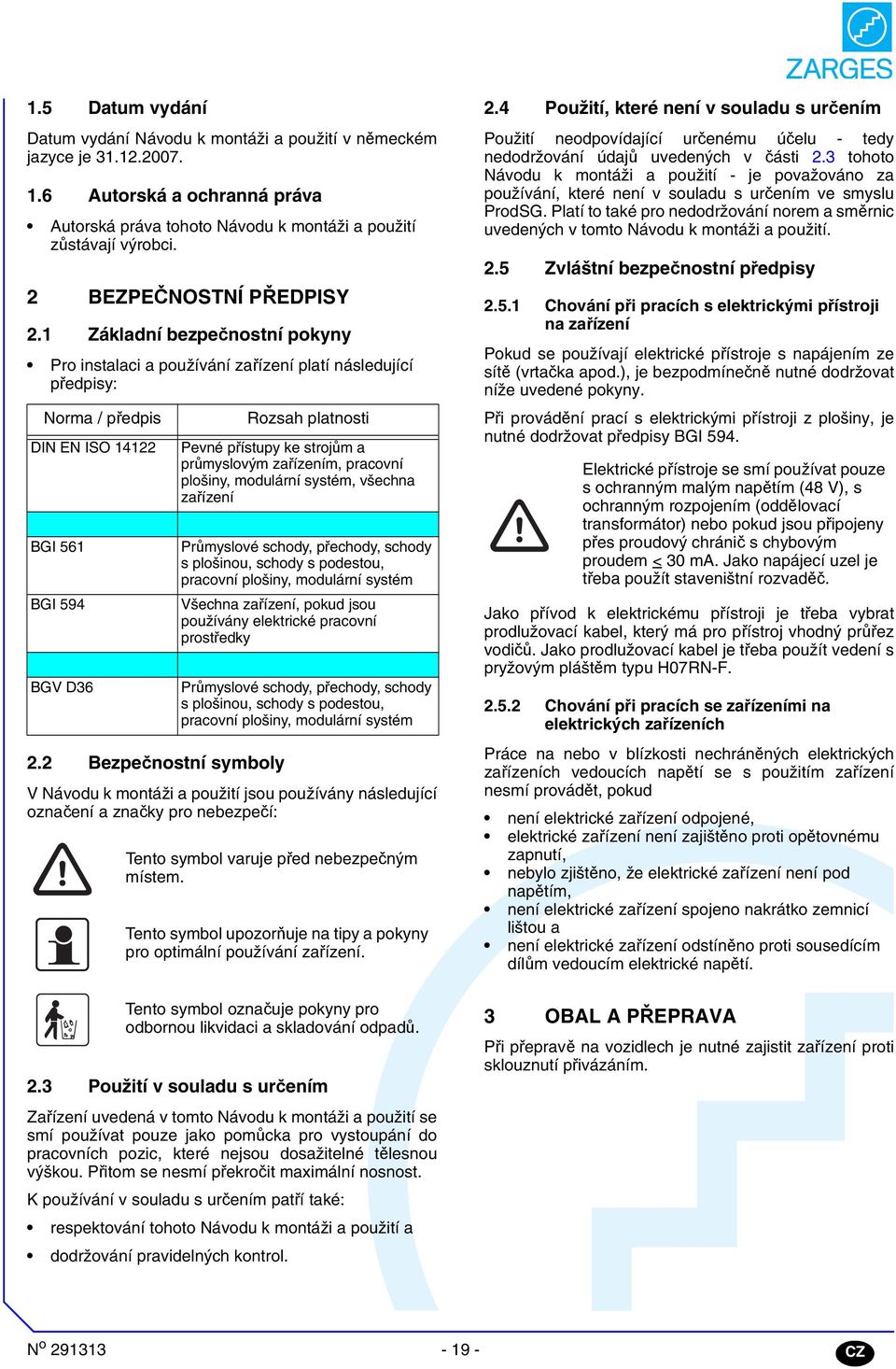

10 . Datum vydání Datum vydání Návodu k montáži a použití v německém jazyce je Autorská a ochranná práva Autorská práva tohoto Návodu k montáži a použití zůstávají výrobci. BEZPEČNOSTNÍ PŘEDPISY. Základní bezpečnostní pokyny Pro instalaci a používání zařízení platí následující předpisy: Norma / předpis DIN EN ISO BGI BGI 9 BGV D. Bezpečnostní symboly Rozsah platnosti Pevné přístupy ke strojům a průmyslovým zařízením, pracovní plošiny, modulární systém, všechna zařízení Průmyslové schody, přechody, schody s plošinou, schody s podestou, pracovní plošiny, modulární systém Všechna zařízení, pokud jsou používány elektrické pracovní prostředky Průmyslové schody, přechody, schody s plošinou, schody s podestou, pracovní plošiny, modulární systém V Návodu k montáži a použití jsou používány následující označení a značky pro nebezpečí: Tento symbol varuje před nebezpečným místem. Tento symbol upozorňuje na tipy a pokyny pro optimální používání zařízení. Tento symbol označuje pokyny pro odbornou likvidaci a skladování odpadů.. Použití v souladu s určením Zařízení uvedená v tomto Návodu k montáži a použití se smí používat pouze jako pomůcka pro vystoupání do pracovních pozic, které nejsou dosažitelné tělesnou výškou. Přitom se nesmí překročit maximální nosnost. K používání v souladu s určením patří také: respektování tohoto Návodu k montáži a použití a dodržování pravidelných kontrol.. Použití, které není v souladu s určením Použití neodpovídající určenému účelu - tedy nedodržování údajů uvedených v části. tohoto Návodu k montáži a použití - je považováno za používání, které není v souladu s určením ve smyslu ProdSG. Platí to také pro nedodržování norem a směrnic uvedených v tomto Návodu k montáži a použití.. Zvláštní bezpečnostní předpisy.. Chování při pracích s elektrickými přístroji na zařízení Pokud se používají elektrické přístroje s napájením ze sítě (vrtačka apod.), je bezpodmínečně nutné dodržovat níže uvedené pokyny. Při provádění prací s elektrickými přístroji z plošiny, je nutné dodržovat předpisy BGI 9. Elektrické přístroje se smí používat pouze s ochranným malým napětím (8 V), s ochranným rozpojením (oddělovací transformátor) nebo pokud jsou připojeny přes proudový chránič s chybovým proudem < 0 ma. Jako napájecí uzel je třeba použít staveništní rozvaděč. Jako přívod k elektrickému přístroji je třeba vybrat prodlužovací kabel, který má pro přístroj vhodný průřez vodičů. Jako prodlužovací kabel je třeba použít vedení s pryžovým pláštěm typu H07RN-F... Chování při pracích se zařízeními na elektrických zařízeních Práce na nebo v blízkosti nechráněných elektrických zařízeních vedoucích napětí se s použitím zařízení nesmí provádět, pokud není elektrické zařízení odpojené, elektrické zařízení není zajištěno proti opětovnému zapnutí, nebylo zjištěno, že elektrické zařízení není pod napětím, není elektrické zařízení spojeno nakrátko zemnicí lištou a není elektrické zařízení odstíněno proti sousedícím dílům vedoucím elektrické napětí. OBAL A PŘEPRAVA Při přepravě na vozidlech je nutné zajistit zařízení proti sklouznutí přivázáním. N o CZ

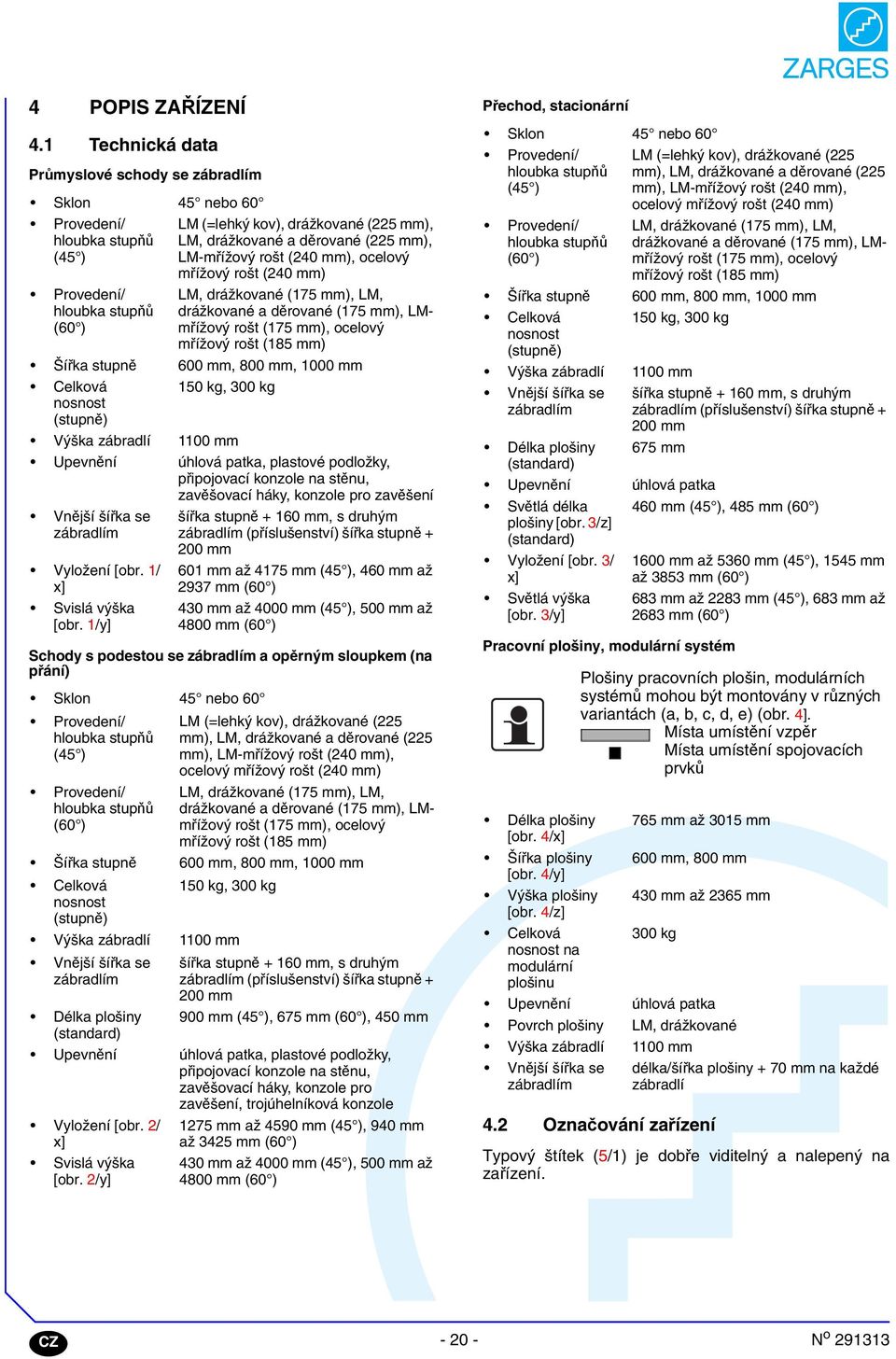

11 POPIS ZAŘÍZENÍ. Technická data Průmyslové schody se zábradlím Sklon nebo 0 Provedení/ hloubka stupňů ( ) Provedení/ hloubka stupňů (0 ) LM (=lehký kov), drážkované ( mm), LM, drážkované a děrované ( mm), LM-mřížový rošt (0 mm), ocelový mřížový rošt (0 mm) LM, drážkované (7 mm), LM, drážkované a děrované (7 mm), LMmřížový rošt (7 mm), ocelový mřížový rošt (8 mm) Šířka stupně 00 mm, 800 mm, 000 mm Celková 0 kg, 00 kg nosnost (stupně) Výška zábradlí 00 mm Upevnění úhlová patka, plastové podložky, připojovací konzole na stěnu, zavěšovací háky, konzole pro zavěšení Vnější šířka se zábradlím Vyložení [obr. / x] Svislá výška [obr. /y] šířka stupně + 0 mm, s druhým zábradlím (příslušenství) šířka stupně + 00 mm 0 mm až 7 mm ( ), 0 mm až 97 mm (0 ) 0 mm až 000 mm ( ), 00 mm až 800 mm (0 ) Schody s podestou se zábradlím a opěrným sloupkem (na přání) Sklon nebo 0 Provedení/ hloubka stupňů ( ) Provedení/ hloubka stupňů (0 ) LM (=lehký kov), drážkované ( mm), LM, drážkované a děrované ( mm), LM-mřížový rošt (0 mm), ocelový mřížový rošt (0 mm) LM, drážkované (7 mm), LM, drážkované a děrované (7 mm), LMmřížový rošt (7 mm), ocelový mřížový rošt (8 mm) Šířka stupně 00 mm, 800 mm, 000 mm Celková 0 kg, 00 kg nosnost (stupně) Výška zábradlí 00 mm Vnější šířka se zábradlím Délka plošiny (standard) šířka stupně + 0 mm, s druhým zábradlím (příslušenství) šířka stupně + 00 mm 900 mm ( ), 7 mm (0 ), 0 mm Upevnění úhlová patka, plastové podložky, připojovací konzole na stěnu, zavěšovací háky, konzole pro zavěšení, trojúhelníková konzole Vyložení [obr. / x] Svislá výška [obr. /y] 7 mm až 90 mm ( ), 90 mm až mm (0 ) 0 mm až 000 mm ( ), 00 mm až 800 mm (0 ) Přechod, stacionární Sklon nebo 0 Provedení/ hloubka stupňů ( ) Provedení/ hloubka stupňů (0 ) Pracovní plošiny, modulární systém. Označování zařízení LM (=lehký kov), drážkované ( mm), LM, drážkované a děrované ( mm), LM-mřížový rošt (0 mm), ocelový mřížový rošt (0 mm) LM, drážkované (7 mm), LM, drážkované a děrované (7 mm), LMmřížový rošt (7 mm), ocelový mřížový rošt (8 mm) Šířka stupně 00 mm, 800 mm, 000 mm Celková 0 kg, 00 kg nosnost (stupně) Výška zábradlí 00 mm Vnější šířka se zábradlím Délka plošiny (standard) šířka stupně + 0 mm, s druhým zábradlím (příslušenství) šířka stupně + 00 mm 7 mm Upevnění úhlová patka Světlá délka plošiny [obr. /z] (standard) 0 mm ( ), 8 mm (0 ) Vyložení [obr. / x] Světlá výška [obr. /y] 00 mm až 0 mm ( ), mm až 8 mm (0 ) 8 mm až 8 mm ( ), 8 mm až 8 mm (0 ) Plošiny pracovních plošin, modulárních systémů mohou být montovány v různých variantách (a, b, c, d, e) (obr. ]. Místa umístění vzpěr Místa umístění spojovacích prvků Délka plošiny 7 mm až 0 mm [obr. /x] Šířka plošiny 00 mm, 800 mm [obr. /y] Výška plošiny 0 mm až mm [obr. /z] Celková 00 kg nosnost na modulární plošinu Upevnění úhlová patka Povrch plošiny LM, drážkované Výška zábradlí 00 mm Vnější šířka se zábradlím délka/šířka plošiny + 70 mm na každé zábradlí Typový štítek (/) je dobře viditelný a nalepený na zařízení. CZ N o 9

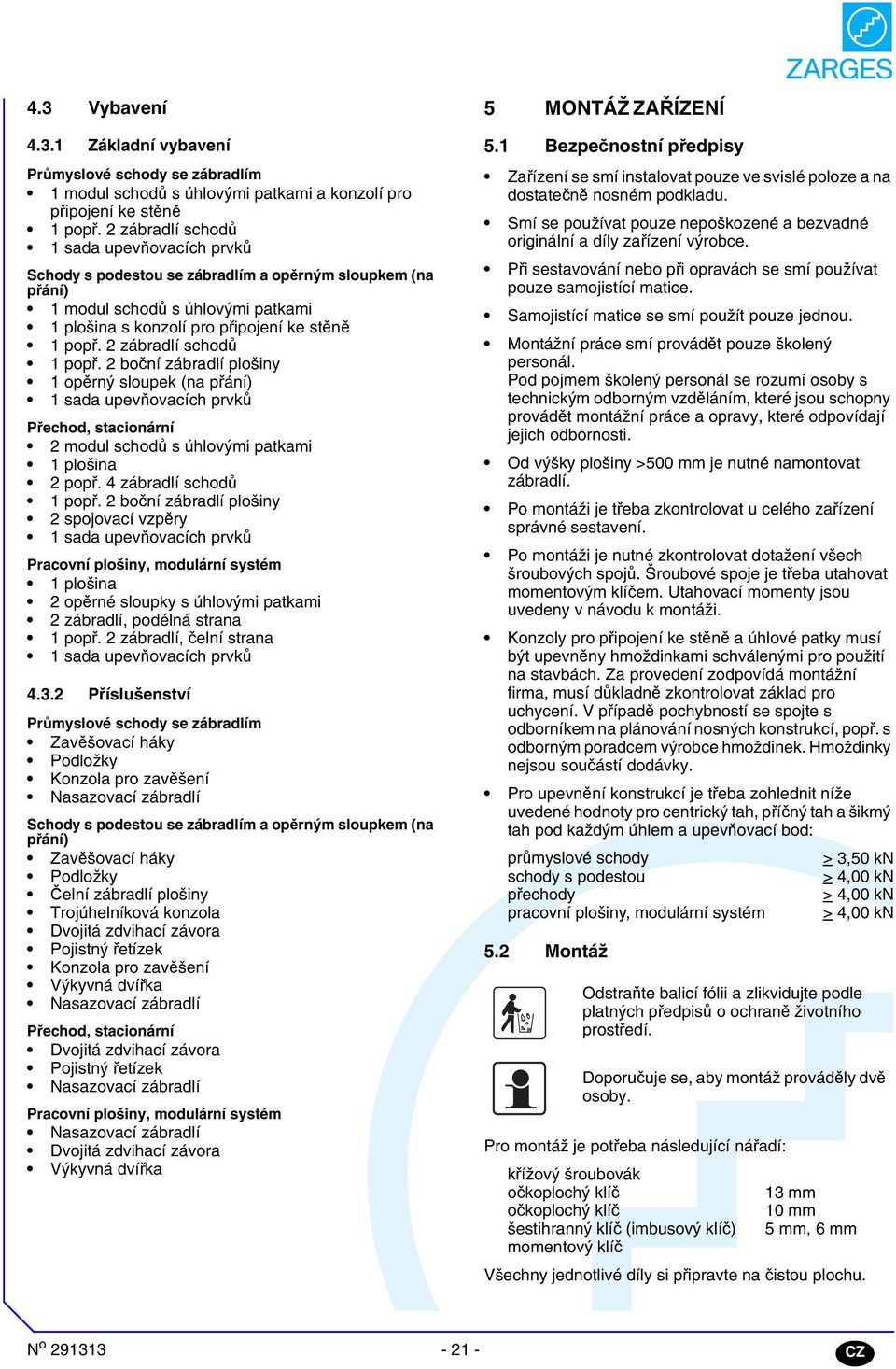

12 . Vybavení.. Základní vybavení Průmyslové schody se zábradlím modul schodů s úhlovými patkami a konzolí pro připojení ke stěně popř. zábradlí schodů sada upevňovacích prvků Schody s podestou se zábradlím a opěrným sloupkem (na přání) modul schodů s úhlovými patkami plošina s konzolí pro připojení ke stěně popř. zábradlí schodů popř. boční zábradlí plošiny opěrný sloupek (na přání) sada upevňovacích prvků Přechod, stacionární modul schodů s úhlovými patkami plošina popř. zábradlí schodů popř. boční zábradlí plošiny spojovací vzpěry sada upevňovacích prvků Pracovní plošiny, modulární systém plošina opěrné sloupky s úhlovými patkami zábradlí, podélná strana popř. zábradlí, čelní strana sada upevňovacích prvků.. Příslušenství Průmyslové schody se zábradlím Zavěšovací háky Podložky Konzola pro zavěšení Nasazovací zábradlí Schody s podestou se zábradlím a opěrným sloupkem (na přání) Zavěšovací háky Podložky Čelní zábradlí plošiny Trojúhelníková konzola Dvojitá zdvihací závora Pojistný řetízek Konzola pro zavěšení Výkyvná dvířka Nasazovací zábradlí Přechod, stacionární Dvojitá zdvihací závora Pojistný řetízek Nasazovací zábradlí Pracovní plošiny, modulární systém Nasazovací zábradlí Dvojitá zdvihací závora Výkyvná dvířka MONTÁŽ ZAŘÍZENÍ. Bezpečnostní předpisy Zařízení se smí instalovat pouze ve svislé poloze a na dostatečně nosném podkladu. Smí se používat pouze nepoškozené a bezvadné originální a díly zařízení výrobce. Při sestavování nebo při opravách se smí používat pouze samojistící matice. Samojistící matice se smí použít pouze jednou. Montážní práce smí provádět pouze školený personál. Pod pojmem školený personál se rozumí osoby s technickým odborným vzděláním, které jsou schopny provádět montážní práce a opravy, které odpovídají jejich odbornosti. Od výšky plošiny >00 mm je nutné namontovat zábradlí. Po montáži je třeba zkontrolovat u celého zařízení správné sestavení. Po montáži je nutné zkontrolovat dotažení všech šroubových spojů. Šroubové spoje je třeba utahovat momentovým klíčem. Utahovací momenty jsou uvedeny v návodu k montáži. Konzoly pro připojení ke stěně a úhlové patky musí být upevněny hmoždinkami schválenými pro použití na stavbách. Za provedení zodpovídá montážní firma, musí důkladně zkontrolovat základ pro uchycení. V případě pochybností se spojte s odborníkem na plánování nosných konstrukcí, popř. s odborným poradcem výrobce hmoždinek. Hmoždinky nejsou součástí dodávky. Pro upevnění konstrukcí je třeba zohlednit níže uvedené hodnoty pro centrický tah, příčný tah a šikmý tah pod každým úhlem a upevňovací bod: průmyslové schody >,0 kn schody s podestou >,00 kn přechody >,00 kn pracovní plošiny, modulární systém >,00 kn. Montáž Odstraňte balicí fólii a zlikvidujte podle platných předpisů o ochraně životního prostředí. Doporučuje se, aby montáž prováděly dvě osoby. Pro montáž je potřeba následující nářadí: křížový šroubovák očkoplochý klíč mm očkoplochý klíč 0 mm šestihranný klíč (imbusový klíč) mm, mm momentový klíč Všechny jednotlivé díly si připravte na čistou plochu. N o CZ

13 Dále je uveden popis montáže jednotlivých zařízení. Protože montáž jednotlivých konstrukčních prvků je u všech zařízení téměř identická, je uváděn odkaz na příslušné části montáže konstrukčního prvku, např. viz část.. (Montáž modulu schodů)... Montáž průmyslových schodů se zábradlím Montáž s konzolí pro upevnění na stěnu a úhlovými patkami Namontujte zábradlí schodů (/), viz část..7. Příp. namontujte nasazovací zábradlí schodů, viz část..8. Namontujte úhlovou patku (/), viz část... Schody nasaďte na místo montáže a zajistěte proti sesunutí. Při nasazování dbejte na to, aby úhlová patka (/) a konzola pro upevnění na stěnu (/) doléhaly celou plochou na dosedací plochu. Označte místa pro vyvrtání děr v dosedacích plochách. Pro upevnění je třeba použít všechny díry (Ø 8 mm) v úhlových patkách a konzolích pro upevnění na stěnu. Vyvrtejte díry a nasaďte hmoždinky, bezpodmínečně respektujte bezpečnostní předpisy z části.. Nasaďte a přišroubujte schody. Montáž se zavěšovacími háky a podložkami Namontujte zábradlí schodů (7/), viz část..7. Příp. namontujte nasazovací zábradlí schodů, viz část..8. Namontujte zavěšovací háky (7/) na konzoly pro upevnění na stěnu (7/), viz část... Namontujte úhlovou patku (7/), viz část... Namontujte podložky (7/) na úhlové patky (7/) modulu schodů, viz část... Při zavěšení schodů nesmí být překročena maximální podporová síla, viz část.. Schody je třeba zavěsit tak, aby bylo dosaženo předepsaného úhlu schodů ( nebo 0 ). Montáž s konzolou pro zavěšení Namontujte průmyslové schody s konzolou pro zavěšení, viz část Montáž schodů s podestou se zábradlím a opěrným sloupkem Namontujte modul schodů (8/), viz část... Namontujte zábradlí schodů (8/), viz část..7. Příp. namontujte nasazovací zábradlí schodů, viz část..8. Namontujte boční zábradlí plošiny (8/), viz část..9. Příp. namontujte boční nasazovací zábradlí plošiny, viz část..0. Příp. namontujte čelní zábradlí plošiny, viz část... Příp. namontujte čelní nasazovací zábradlí plošiny, viz část... Příp. namontujte dvojitou zdvihací závoru, viz část..9. Příp. namontujte pojistný řetízek, viz část... Příp. namontujte výkyvná dvířka, viz část..0. Montáž s konzolí pro upevnění na stěnu a úhlovými patkami Schody s podestou nasaďte na místo montáže a zajistěte proti sesunutí. Při nasazování dbejte na to, aby úhlová patka (8/) a konzola pro upevnění na stěnu (8/) doléhaly celou plochou na dosedací plochu. Označte díry na dosedacích plochách, pro upevnění je třeba použít všechny díry (Ø 8 mm) v úhlových patkách a konzolích pro upevnění na stěnu. Vyvrtejte díry a nasaďte hmoždinky, bezpodmínečně respektujte bezpečnostní předpisy z části.. Nasaďte a přišroubujte schody s podestou. Montáž s opěrným sloupkem Namontujte schody s podestou s opěrným sloupkem, viz část... Montáž se zavěšovacími háky a podložkami Namontujte zavěšovací háky (9/) na konzoly pro upevnění na stěnu (9/), viz část... Namontujte podložky (9/8) na úhlové patky (9/7) modulu schodů, viz část... Při zavěšení schodů nesmí být překročena maximální podporová síla, viz část.. Schody je třeba zavěsit tak, aby bylo dosaženo předepsaného úhlu schodů ( nebo 0 ). Montáž s konzolou pro zavěšení Namontujte schody s podestou s konzolí pro zavěšení, viz část..7. Montáž s trojúhelníkovou konzolí Namontujte schody s trojúhelníkovou konzolí, viz část Montáž přechodu, stacionární Namontujte moduly schodů (0/) a (0/), viz část... Namontujte zábradlí schodů, vpravo (0/), viz část..7. Příp. namontujte nasazovací zábradlí schodů vpravo, viz část..8. Namontujte boční zábradlí plošiny (0/), viz část..9. Příp. namontujte boční nasazovací zábradlí plošiny, viz část..0. Namontujte zábradlí schodů, vlevo (0/), viz část..7. Příp. namontujte nasazovací zábradlí schodů vlevo, viz část..8. Příp. namontujte dvojitou zdvihací závoru, viz část..9. Příp. namontujte pojistný řetízek, viz část... Namontujte spodní lištu (0/), viz část... Stacionární přechod umístěte na místo použití a označte díry na dosedacích plochách, pro upevnění je třeba použít všechny díry (Ø 8 mm) v úhlových patkách (0/7) a (0/8). Vyvrtejte díry a nasaďte hmoždinky, bezpodmínečně respektujte bezpečnostní předpisy z části.. Nasaďte a přišroubujte stacionární přechod. CZ - - N o 9

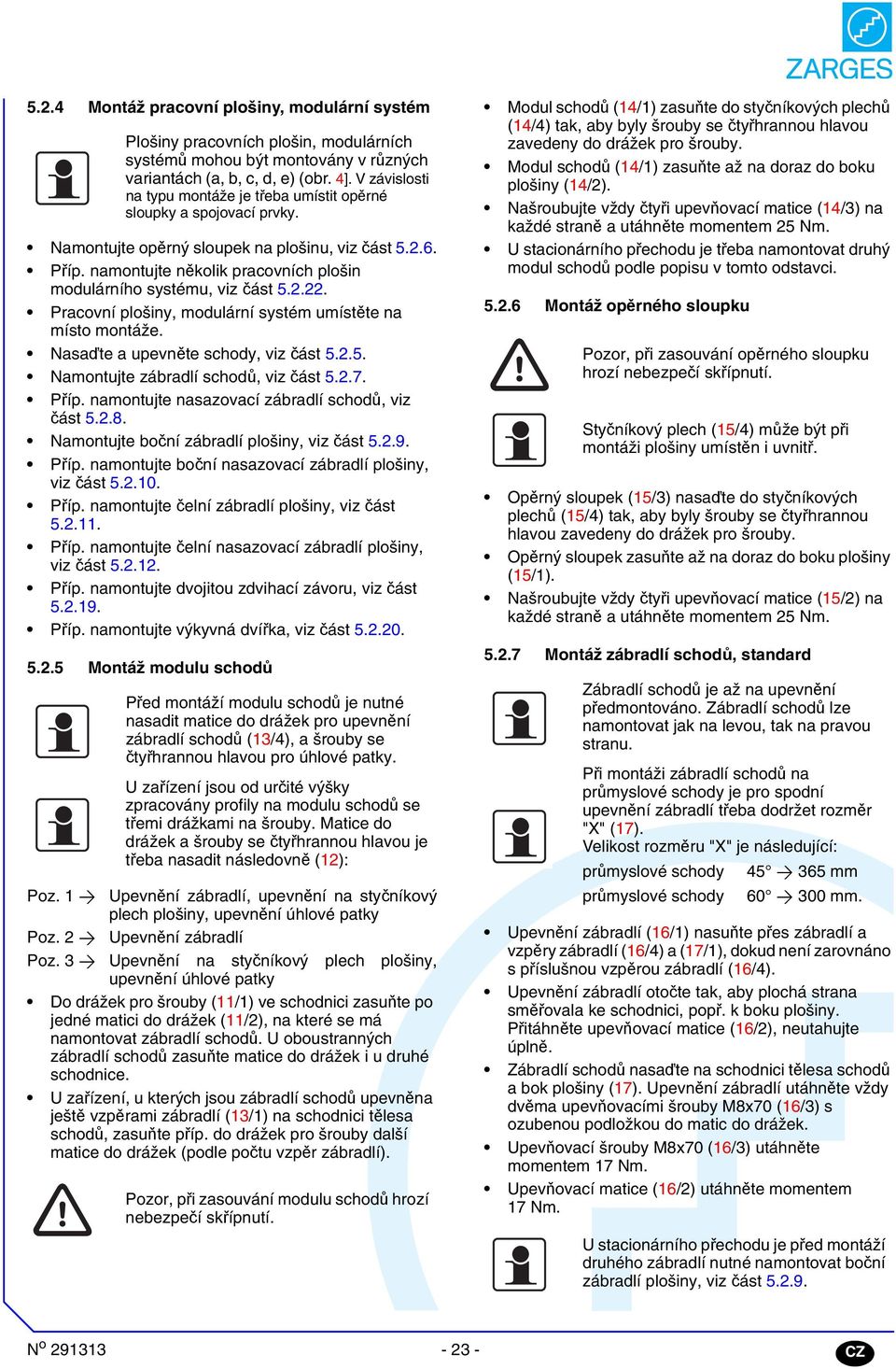

14 .. Montáž pracovní plošiny, modulární systém Plošiny pracovních plošin, modulárních systémů mohou být montovány v různých variantách (a, b, c, d, e) (obr. ]. V závislosti na typu montáže je třeba umístit opěrné sloupky a spojovací prvky. Namontujte opěrný sloupek na plošinu, viz část... Příp. namontujte několik pracovních plošin modulárního systému, viz část... Pracovní plošiny, modulární systém umístěte na místo montáže. Nasaďte a upevněte schody, viz část... Namontujte zábradlí schodů, viz část..7. Příp. namontujte nasazovací zábradlí schodů, viz část..8. Namontujte boční zábradlí plošiny, viz část..9. Příp. namontujte boční nasazovací zábradlí plošiny, viz část..0. Příp. namontujte čelní zábradlí plošiny, viz část... Příp. namontujte čelní nasazovací zábradlí plošiny, viz část... Příp. namontujte dvojitou zdvihací závoru, viz část..9. Příp. namontujte výkyvná dvířka, viz část Montáž modulu schodů Před montáží modulu schodů je nutné nasadit matice do drážek pro upevnění zábradlí schodů (/), a šrouby se čtyřhrannou hlavou pro úhlové patky. U zařízení jsou od určité výšky zpracovány profily na modulu schodů se třemi drážkami na šrouby. Matice do drážek a šrouby se čtyřhrannou hlavou je třeba nasadit následovně (): Poz. w Upevnění zábradlí, upevnění na styčníkový plech plošiny, upevnění úhlové patky Poz. w Upevnění zábradlí Poz. w Upevnění na styčníkový plech plošiny, upevnění úhlové patky Do drážek pro šrouby (/) ve schodnici zasuňte po jedné matici do drážek (/), na které se má namontovat zábradlí schodů. U oboustranných zábradlí schodů zasuňte matice do drážek i u druhé schodnice. U zařízení, u kterých jsou zábradlí schodů upevněna ještě vzpěrami zábradlí (/) na schodnici tělesa schodů, zasuňte příp. do drážek pro šrouby další matice do drážek (podle počtu vzpěr zábradlí). Pozor, při zasouvání modulu schodů hrozí nebezpečí skřípnutí. Modul schodů (/) zasuňte do styčníkových plechů (/) tak, aby byly šrouby se čtyřhrannou hlavou zavedeny do drážek pro šrouby. Modul schodů (/) zasuňte až na doraz do boku plošiny (/). Našroubujte vždy čtyři upevňovací matice (/) na každé straně a utáhněte momentem Nm. U stacionárního přechodu je třeba namontovat druhý modul schodů podle popisu v tomto odstavci... Montáž opěrného sloupku Pozor, při zasouvání opěrného sloupku hrozí nebezpečí skřípnutí. Styčníkový plech (/) může být při montáži plošiny umístěn i uvnitř. Opěrný sloupek (/) nasaďte do styčníkových plechů (/) tak, aby byly šrouby se čtyřhrannou hlavou zavedeny do drážek pro šrouby. Opěrný sloupek zasuňte až na doraz do boku plošiny (/). Našroubujte vždy čtyři upevňovací matice (/) na každé straně a utáhněte momentem Nm...7 Montáž zábradlí schodů, standard Zábradlí schodů je až na upevnění předmontováno. Zábradlí schodů lze namontovat jak na levou, tak na pravou stranu. Při montáži zábradlí schodů na průmyslové schody je pro spodní upevnění zábradlí třeba dodržet rozměr "X" (7). Velikost rozměru "X" je následující: průmyslové schody w mm průmyslové schody 0 w 00 mm. Upevnění zábradlí (/) nasuňte přes zábradlí a vzpěry zábradlí (/) a (7/), dokud není zarovnáno s příslušnou vzpěrou zábradlí (/). Upevnění zábradlí otočte tak, aby plochá strana směřovala ke schodnici, popř. k boku plošiny. Přitáhněte upevňovací matice (/), neutahujte úplně. Zábradlí schodů nasaďte na schodnici tělesa schodů a bok plošiny (7). Upevnění zábradlí utáhněte vždy dvěma upevňovacími šrouby M8x70 (/) s ozubenou podložkou do matic do drážek. Upevňovací šrouby M8x70 (/) utáhněte momentem 7 Nm. Upevňovací matice (/) utáhněte momentem 7 Nm. U stacionárního přechodu je před montáží druhého zábradlí nutné namontovat boční zábradlí plošiny, viz část..9. N o CZ

15 ..8 Montáž zábradlí schodů, nasazovací Zábradlí schodů a držáky zábradlí jsou předmontovány. Zábradlí schodů lze namontovat jak na levou, tak na pravou stranu. Při montáži zábradlí schodů na průmyslové schody je pro spodní upevnění zábradlí třeba dodržet rozměr "X" (7). Velikost rozměru "X" je následující: schody w mm stupňové žebříky 0 w 00 mm Předmontované držáky zábradlí (8/) s dorazovým úhlem (8/) seřiďte v drážkách pro šrouby od spodního konce schodnice (rozměr "X") vždy šrouby s vnitřním šestihranem M8x0 (8/) s podložkami a maticemi do drážek. Další držáky zábradlí nastavte do vzdálenosti vzpěr zábradlí schodů. Zábradlí schodů (9/) nasaďte do držáků zábradlí (9/) a seřiďte držáky na vzpěrách zábradlí. Držáky zábradlí utáhněte šrouby s vnitřním šestihranem (8/) ( Nm). Nasaďte pojistné čepy (9/) a zajistěte zacvaknutím spony (9/). Zábradlí schodů musí být nyní možné opět snadno a bez svírání demontovat...9 Montáž zábradlí plošiny, boční, standard U stacionárních přechodů je boční zábradlí pouze z lišty ve výši kolen (/) a trubky zábradlí (/) a (/), montáž se provádí obdobně. Upevnění zábradlí (0/) nasuňte přes vzpěru zábradlí (0/), dokud není příslušná vzpěra zábradlí zarovnána s upevněním zábradlí (0/) (díry musí být v jedné ose). Přitáhněte upevňovací matice (0/), neutahujte úplně. Upevnění zábradlí nasaďte vždy dvěma upevňovacími šrouby M8x70 (0/) s ozubenou podložkou do matic do drážek, neutahujte. Trubku zábradlí (/) nasuňte na kloub (/) na zábradlí schodů a utáhněte šroubem se zápustnou hlavou, podložkou a uzavřenou maticí (/). Trubku zábradlí (/) položte na vzpěru zábradlí (/ ) a utáhněte šroubem s vnitřním šestihranem Mx0. Díru uzavřete plastovou zátkou (/). Mezi vzpěry zábradlí nasaďte lištu ve výši kolen (/ ). Lištu ve výši kolen přišroubujte ze strany schodů (/ ) šroubem se zápustnou hlavou. Lištu ve výši kolen přišroubujte na druhé straně šroubem s vnitřním šestihranem Mx0, díru uzavřete plastovou zátkou. Upevňovací šrouby na upevnění zábradlí M8x70 (0/ ) utáhněte momentem 7 Nm...0 Montáž zábradlí plošiny, boční, nasazovací Zábradlí plošiny a držáky zábradlí jsou předmontovány. Zábradlí plošiny lze namontovat jak na levou, tak na pravou stranu. Při montáži zábradlí plošiny na schody s podestou/přechody je pro první držák zábradlí od stoupání třeba dodržet rozměr "Y" (). Velikost rozměru "Y" je následující: sklon w xyz mm sklon 0 w xyz mm (měřeno od hrany profilu k držáku zábradlí). Předmontované držáky zábradlí (8/) s dorazovým úhlem (8/) seřiďte od předního konce profilu plošiny (rozměr "Y") vždy šrouby s vnitřním šestihranem M8x0 (8/) s podložkami a maticemi do drážek. Další držáky zábradlí nastavte do vzdálenosti vzpěr zábradlí plošiny. Zábradlí plošiny nasaďte do držáků zábradlí (/) a seřiďte držáky na vzpěrách zábradlí. Držáky zábradlí utáhněte šrouby s vnitřním šestihranem (8/) ( Nm). Nasaďte pojistné čepy (/) a zajistěte zacvaknutím spony (/). Zábradlí plošiny musí být nyní možné opět snadno a bez svírání demontovat... Montáž zábradlí plošiny, čelní, standard Zábradlí plošiny, čelní, montáž na dvou stranách Lištu ve výši kolen (/) nasaďte bočně mezi zábradlí plošiny a utáhněte dvěma šrouby s vnitřním šestihranem Mx (/) a (/). Trubku zábradlí (/) nasaďte bočně mezi zábradlí plošiny a utáhněte dvěma šrouby s vnitřním šestihranem Mx (/) a (/). Namontujte spodní lištu, viz část... Zábradlí plošiny, čelní, montáž na jedné straně Upevnění zábradlí (/) nasuňte přes oblouk zábradlí (/), dokud není příslušná vzpěra zábradlí zarovnána s upevněním zábradlí (0/) (díry musí být v jedné ose). Přitáhněte upevňovací matice (0/), neutahujte úplně. Lištu ve výši kolen (/) nasaďte na trubku zábradlí (/) a utáhněte šroubem s vnitřním šestihranem Mx (/). Upevnění zábradlí nasaďte vždy dvěma upevňovacími šrouby M8x70 (0/) s podložkou do matic do drážek, neutahujte. Lištu ve výši kolen (/) nasaďte ze strany na zábradlí plošiny a utáhněte šroubem s vnitřním šestihranem Mx (/). Trubku zábradlí (/) nasaďte ze strany na zábradlí plošiny a utáhněte šroubem s vnitřním šestihranem Mx (/). Upevňovací šrouby na upevnění zábradlí M8x70 (0/ ) utáhněte momentem 7 Nm. Upevňovací matice (0/) utáhněte momentem 7 Nm. Namontujte spodní lištu, viz část... CZ - - N o 9

16 .. Montáž zábradlí plošiny, čelní, nasazovací Čelní zábradlí plošiny a držáky zábradlí jsou předmontovány. Při montáži zábradlí plošiny na schody s podestou je pro první držák zábradlí ze strany dodržet rozměr "Z" (). Velikost rozměru "Z" je xyz mm, měřeno od hrany profilu k držáku zábradlí. Při dodatečné montáži čelního nasazovacího zábradlí plošiny musí zákazník vyvrtat dvě další díry kvůli přišroubování držáku zábradlí (detail A). Dva předmontované držáky zábradlí (8/) seřiďte upevňovacími prvky. Držák zábradlí s dorazovým úhlem (8/) lehce přišroubujte od předního konce profilu plošiny (rozměr "Z") vždy šrouby s vnitřním šestihranem M8x0 (8/) s podložkami a maticemi do drážek. Zábradlí plošiny (/) nasaďte do držáku zábradlí (/) a (/) a seřiďte držáky na vzpěrách zábradlí. Držáky zábradlí utáhněte šrouby (8/) ( Nm). Nasaďte pojistné čepy (/) a zajistěte zacvaknutím spony (/). Zábradlí plošiny musí být nyní možné opět snadno a bez svírání demontovat... Montáž spodní lišty a montáž úhlů zábradlí plošiny, standard Pokud je zařízení vybaveno čelním zábradlím plošiny, je třeba při montáži bočních spodních lišt přišroubovat čelní spodní lištu (7/). Boční spodní lišty (7/) přišroubujte na vzpěry zábradlí vždy dvěma vratovými šrouby Mx0 s podložkami a uzavřenými maticemi (7/) a (7/) a utáhněte momentem 8 Nm. Při použití zábradlí plošiny, standard je třeba s bočními spodními lištami přišroubovat dva úhly (detail A) pro upevnění čelní spodní lišty... Montáž zavěšovacích háků Zavěšovací háky (8/) našroubujte vždy dvěma šrouby se zápustnou hlavou M8x, s podložkou a maticí do spodních děr (8/) konzoly pro upevnění na stěnu (8/). Matice utáhněte momentem 0 Nm... Montáž podložek Podložky (9/) přišroubujte vždy třemi šrouby s křížovou drážkou Mx0, podložkami a maticemi na úhlovou patku (9/)... Montáž úhlové patky Montáž úhlové patky se může provádět různými způsoby (0). Úhlová patka s podložkou: vnitřní montáž (a) Úhlová patka bez podložky: vnější montáž (b) Úhlová patka pro plošinu/vzpěru: vnitřní montáž (c) Vždy dva/čtyři šrouby se čtyřhrannou hlavou (0/) zasuňte a nastavte do příslušných vnitřních, popř. nebo vnějších drážek pro šrouby (0/). Úhlovou patku (0/) nasaďte ze strany na drážky pro šrouby. Úhlovou patku přišroubujte vždy dvěma/čtyřmi upevňovacími maticemi s podložkou Mx0 (0/) a (0/) a utáhněte momentem 0 Nm...7 Montáž konzoly pro zavěšení Průmyslové schody a schody s podestou mohou být místo konzoly po upevnění na stěnu a závěsných háků namontovány také s konzolí pro zavěšení. Závěsnou patku (/) našroubujte vždy dvěma šrouby se zápustnou hlavou M8x, s podložkou a maticí do spodních děr (/) konzoly pro upevnění na stěnu (/). Matice utáhněte momentem 7 Nm. Průmyslové schody, popř. schody s podestou zavěste s namontovanou závěsnou patkou do konzoly pro zavěšení (/), uložte na místo montáže a zajistěte proti sklouznutí. Při nasazování dbejte na to, aby úhlová patka a konzola pro zavěšení doléhaly celou plochou na dosedací plochu. Označte díry na dosedacích plochách konzoly pro zavěšení (/), je třeba použít všechny díry (Ø 8 mm) v konzole pro zavěšení. Průmyslové schody, popř. schody s podestou sundejte z konzoly pro zavěšení. Vyvrtejte díry a nasaďte hmoždinky, bezpodmínečně respektujte bezpečnostní předpisy z části.. Průmyslové schody, popř. schody s podestou s namontovanou patkou pro zavěšení zavěste do konzoly pro zavěšení a zajistěte šrouby (/) nebo karabinovými háky. N o CZ

17 ..8 Montáž trojúhelníkové konzole Schody s podestou mohou být namontovány s trojúhelníkovou konzolí. Trojúhelníkovou konzoli nasaďte na místo montáže. Označte díry na obou dosedacích plochách upevnění (/) a (/), je třeba použít všechny díry (Ø 8 mm) na obou upevňovacích prvcích trojúhelníkové konzole. Šířku trojúhelníkové konzole lze posouváním příčné vzpěry (/) a opěrné vzpěry (/7) měnit v rozmezí 80 mm až 080 mm. Navrtejte díry, příčnou a opěrnou vzpěru nastavte tak, aby mohla být plošina schodů s podestou namontována vodorovně. Nasaďte upevňovací šrouby (/ * ) a (/ * ), nasaďte podložky a upevňovací matice utáhněte momentem 0 Nm. Plošinu schodů s podestou upevněte na úhelníkový plech (/) čtyřmi šrouby a úhelníkový plech (/8) dvěma šrouby...9 Montáž dvojité zdvihací závory Dvojitou zdvihací závoru je možné namontovat u přechodu a pracovních plošin, modulární systém. Dvojitá zdvihací závora je až na uchycení a na dorazy předmontována. Horní trubku (/) a spodní trubku (/) dvojité zdvihací závory přiložte ze strany ke vzpěře zábradlí (/) a přišroubujte ze strany vždy dvěma šrouby s vnitřním šestihranem Mx0 (/) a (/). Díry uzavřete plastovou zátkou. Dvojitou zdvihací závoru zdvihněte nahoru. Protilehlé dorazy (/) a (/8) nasaďte ze strany na vzpěru zábradlí (/7) a přišroubujte ze strany vždy šroubem s vnitřním šestihranem Mx0. Díry uzavřete plastovou zátkou. Všechny upevňovací šrouby utáhněte momentem 8 Nm. Zkontrolujte sklápěcí a uzavírací mechanismus...0 Montáž výkyvných dvířek Výkyvná dvířka je možné namontovat na schody s podestou se zábradlím a u pracovních plošin, modulární systém. Výkyvná dvířka jsou až na uchycení a na dorazy předmontována. Výkyvná dvířka (/) přiložte ze strany na vzpěru zábradlí (/) a přišroubujte ze strany vždy dvěma šrouby s vnitřním šestihranem Mx0 (/) a (/). Díry uzavřete plastovou zátkou. Výkyvná dvířka vyklopte do strany. Protilehlé dorazy (/) a (/7) přiložte ze strany na vzpěru zábradlí (/) a přišroubujte ze strany vždy vratovým šroubem M8x. Díry uzavřete plastovou zátkou. Všechny upevňovací šrouby utáhněte momentem 8 Nm. Zkontrolujte otočný a uzavírací mechanismus... Montáž bezpečnostního řetízku Bezpečnostní řetízek (/) přiložte upevňovacím okem (/) ze strany na vzpěru zábradlí (/) a přišroubujte ze strany šroubem s vnitřním šestihranem Mx0. Díry uzavřete plastovou zátkou. Protilehlé závěsné oko (/) přiložte ze strany na vzpěru zábradlí (/) a přišroubujte ze strany šroubem s vnitřním šestihranem Mx0. Díry uzavřete plastovou zátkou. Zaháknutím řetízku zkontrolujte uzavírací mechanismus karabinového háku... Montáž spojovacího prvku a diagonální vzpěry Se spojovacím prvkem (/) je možné sešroubování dvou pracovních plošin, modulární systém (/) a (/). Nastavte do správné polohy pracovní plošiny modulárního systému (/) a (/). Upevňovacími šrouby našroubujte dva spojovací prvky (/) vždy ze strany podle potřeby a varianty plošiny (obr. ]. Přidržovací úhly (7/ a 8/) pro uchycení diagonálních vzpěr (7/) upevněte vždy dvěma šrouby se čtyřhrannou hlavou a upevňovacími maticemi (7/) do drážek pro šrouby pracovní plošiny a vzpěr. Diagonální vzpěru (9/) upevněte šrouby na oba přidržovací úhly (9/ a 9/). * Vrtáno zákazníkem CZ - - N o 9

18 POUŽÍVÁNÍ ZAŘÍZENÍ. Bezpečnostní předpisy Zařízení se smí používat pouze v souladu s jejich určením, používání v rozporu s určením je nepřípustné. Je nutné přesně dodržovat všechny bezpečnostní předpisy podle části. Před použitím zařízení je třeba zkontrolovat bezvadný stav a funkčnost všech konstrukčních prvků. Při zjištění závad se zařízení nesmí používat. Zařízení se nesmí používat, pokud jsou na plošině nebo stupních kluzké látky (např. olej nebo tuk). Zařízení se musí nejdříve očistit. Zařízení smí používat pouze osoby, které se seznámily s tímto Návodem k montáži a používání. Zařízení je nutné používat pouze s úplnou boční ochranou, tzn. se zábradlím, dvojitou zdvihací závorou nebo výkyvnými dvířky. Na plošinu se smí vstupovat pouze přes schody. Šplhání přes zábradlí je zakázáno. Nesmí se překračovat užitečná nosnost plošiny. K užitečnému zatížení se počítá osoba nebo osoby na zařízení a přinesený materiál/nářadí. Stacionární zařízení se smí používat pouze tehdy, když jsou přišroubována k podlaze a/nebo stěně. U zařízení se závěsnými háky je nutné se před použitím přesvědčit, že závěsné háky doléhají úplně na dosedací plochu a je dosaženo předepsaného úhlu schodů ( nebo 0 ). Na zařízení se nesmí používat žádná zdvihací zařízení. Je nepřípustné opírat se při práci o zábradlí. Není přípustné přemos ování zařízení k budovám, např. trámy atd. Zařízení se nesmí používat jako schodiš ová věž, aby se z nich přecházelo na jiné konstrukce. Je nepřípustné skákat na plošinu. Nesmí se vytvářet žádná horizontální zatížení, např. prací na sousedících konstrukcích, která by mohla způsobit poškození zařízení. Je zakázáno zvyšovat výšku plošiny použitím žebříků, beden nebo jiných přípravků. Bezpečnostní lana/řetízky, dvojité zdvihací závory a výkyvná dvířka musí být stále zavřené. Pokud jsou zařízení se závěsnými háky instalována u nebo na dopravních cestách, je třeba na místo instalace výrazně upozornit, např. instalací varovných pruhů, varovných světel nebo nasazením bezpečnostních pracovníků. Smí se používat pouze nepoškozené příslušenství výrobce v bezvadném stavu, na které se vztahuje atest. Na moduly schodů se nesmí pokládat nebo se na nich nesmí skladovat žádné předměty. Po modulech schodů se smí chodit pouze beze spěchu. Při přepravě břemen přes moduly schodů je nutné břemeno nést tak, aby zůstala jedna ruka volná pro přidržování se zábradlí. Přepravované břemeno nesmí zakrývat výhled na stupně. U nasazovacího zábradlí je nutné nasadit pojistné čepy. Zábradlí demontujte pouze při údržbě a opravách. Konzolu pro zavěšení zajistěte karabinovým hákem nebo šroubem. 7 ÚDRŽBA 7. Čištění zařízení Zařízení se čistí vodou s přídavkem běžného čisticího prostředku. Znečištění barvou je možno vyčistit terpentýnem. 7. Opravy zařízení Opravy zařízení smí provádět pouze odborný personál. Pokud se provádí opravy na nosných dílech, např. svařování, je nutné, aby je zkontroloval odborník. Při opravách se smí používat pouze originální díly výrobce. Použití neoriginálních náhradních dílů a příslušenství není povoleno a ve výjimečných případech je možné pouze s písemným souhlasem firmy ZARGES. Po opravě se smí zařízení používat, až když byla zkontrolována jeho bezvadná funkčnost. Přitom musí být pro opravované části a bezpečnostní zařízení vydáno zvláštní dobrozdání. 7. Náhradní díly Čisticí prostředky se nesmí dostat do půdy, použité čisticí kapaliny je nutné zlikvidovat podle platných předpisů o ochraně životního prostředí. Originální náhradní díly lze objednat u firmy ZARGES GmbH. 8 SKLADOVÁNÍ Zařízení se musí skladovat tak, aby bylo vyloučeno jeho poškození. Zařízení se musí při skladování chránit před povětrnostními vlivy. N o CZ

19 9 KONTROLY Před každým uvedením do provozu je třeba zkontrolovat funkčnost a bezvadný stav zařízení. Při zjištění závad se zařízení nesmí používat. Používání je povoleno až po odstranění závad. U všech konstrukčních prvků je třeba zkontrolovat, zda nejsou zdeformované, zmáčknuté nebo zda nemají trhliny. Je třeba zkontrolovat pevnost šroubových spojů. U zařízení se závěsnými háky/konzolami pro zavěšení je při kontrole třeba zkontrolovat také prvky pro uchycení závěsných háků/konzolí pro zavěšení na stavbu. Je nutné kontrolovat opotřebení podložek. Bezvadný stav zařízení musí v pravidelných intervalech kontrolovat odborník. V pravidelných intervalech znamená, že kontrola se provádí v intervalech přiměřených provozním podmínkám. Při trvalém používání zařízení spojeném s vysokým namáháním může být potřebná každodenní kontrola. 9. Kontrolní plakety Kontrolní plakety je možné objednat u firmy ZARGES pod objednacím číslem 079. Po provedené kontrole s pozitivním výsledkem je třeba na zařízení umístit kontrolní plaketu. Kontrolní plaketu je třeba umístit tak, aby byl měsíc a rok příští kontroly (nejpozději jeden rok po posledním datu kontroly) pro uživatele dobře viditelný. CZ N o 9
