1 ÚSTAV GEONIKY AV ČR, v.v.i. Ostrava Výšková měření v severní oblasti dobývacích prostorů Doubrava a Karviná Doly I v roce 2018 (Závěrečná zpráva ke smlouvám o dílo) Zodpovědní řešitelé: Ing. Vlastimil Kajzar, Ph.D. Ústav geoniky AV ČR, v.v.i. RNDr. Lubomír Staš, CSc. vedoucí OGBV, Ústav geoniky AV ČR, v.v.i. Ing. Josef Foldyna, CSc. ředitel, Ústav geoniky AV ČR, v.v.i. Čísla smluv o dílo u zadavatele: a Čísla smluv o dílo u zhotovitele: a listopad 2018

2 Preambule Tato zpráva byla vyhotovena se zřetelem na vědecké a technické znalosti známé ke dni jejího dokončení. Autor nenese odpovědnost, pokud informace, které mu byly poskytnuty objednavatelem, byly neúplné nebo chybné. Dále neodpovídá za rozhodnutí přijatá v souvislosti s nerespektováním nebo mylnou interpretací svých doporučení. Příjemce této zprávy bude používat výsledky zahrnuté v tomto dokumentu integrovaně a objektivně. Jejich použití v podobě výňatků nebo formou shrnutí poznámek je výhradně a zcela na jeho odpovědnost. Totéž platí při jakékoliv modifikaci, která by jím byla učiněna. 2 11

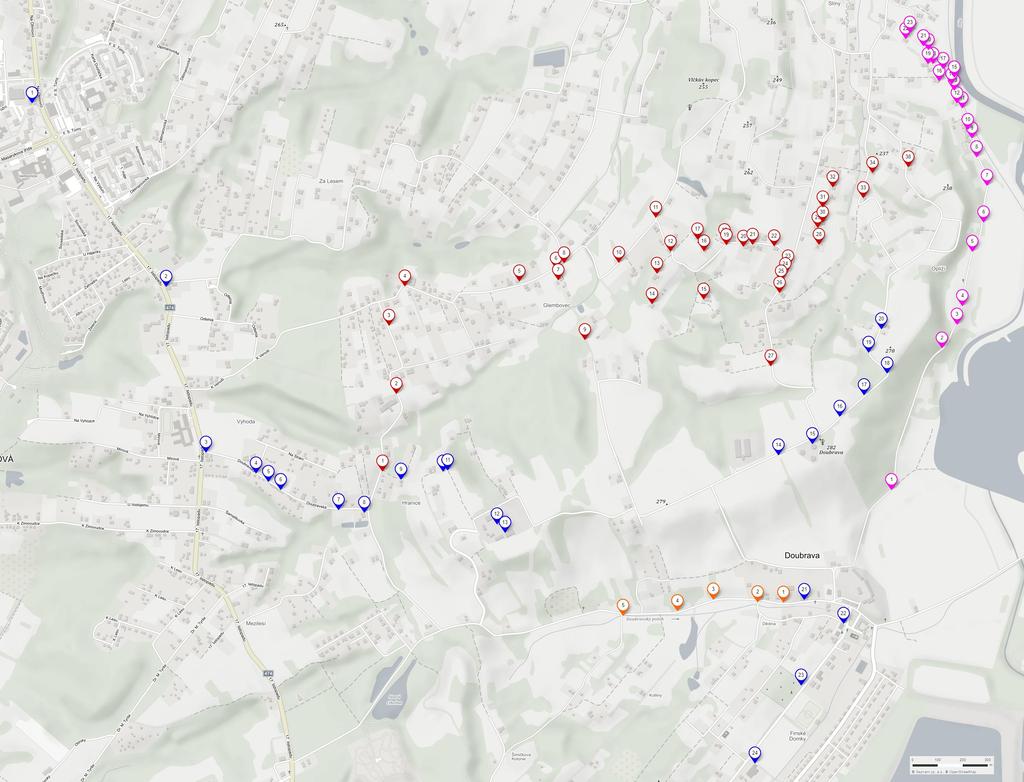

3 Úvod V severní oblasti dobývacích prostorů Doubrava a Karviná Doly I na hranici KÚ Dětmarovice a Doubrava se realizují dobývací práce. Z toho důvodu jsou za účelem zjišťování možných důlních vlivů na povrch a povrchové objekty pravidelně dvakrát ročně výškově zaměřovány body v této oblasti stabilizované. Od roku 2014 byl za zhotovitele těchto prací vybrán Ústav geoniky AV ČR, v.v.i., Ostrava. V květnu a listopadu 2018 se uskutečnily měřické kampaně plánované v tomto roce, během kterých bylo prováděno výškové zaměření celkem 4 vzájemně navazujících nivelačních tras, které jsou těmito body tvořeny. Výškové body jsou v zájmové oblasti stabilizovány několika způsoby - nejčastěji v provedení ocelových výškových značek na objektech, dále pak ve formě ocelových svorníků zabetonovaných v zemi nebo pomocí hřebů zaražených do betonového základu, případně jiným alternativním způsobem. Na jaře 2018 byla dodavatelsky provedena stabilizace pětice nových geodetických bodů podél MK a trasy vodovodu DN 200GG nad svahovou frontou Ujala, pojmenovaných V01-V05, které byly přiřazeny k stávajícím 19 bodům Trasy 1. Body jsou stabilizovány formou ocelových svorníků v betonových patkách. Rozložení všech zaměřovaných výškových bodů v zájmové oblasti je orientačně zachyceno v mapové příloze. Jednotlivé trasy jsou zde odlišeny barevně. Každý ze zaměřovaných bodů je za účelem jeho dohledání v terénu pečlivě zdokumentován (GPS souřadnice, fotografie, textový popis) a zaevidován. Tyto podklady jsou k dispozici u zhotovitele. Výšková měření byla provedena metodou geometrické nivelace ze středu v kategorii přesné nivelace. Nivelační měření byla prováděna digitálním nivelačním přístrojem SOKKIA SDL1X (v.č. SDL1X11-41 No ) v kombinaci s invarovými nivelačními latěmi s čárovým kódem dvě třímetrové latě TOPCON BIS30 (v.č a 59275) a jedna metrová lať TOPCON BIS10 (v.č ). Provádění výškových měření bylo vzhledem k členitosti terénu velmi obtížné. Vinou této skutečnosti musela být řada záměr velmi krátkých, čímž došlo k adekvátnímu navýšení jejich počtu. I přes tato omezení byla dodržována zásada stejně dlouhých záměr vzad i vpřed. Hodnoty byly měřeny ve výškovém systému Bpv. Počátek primární trasy výškového měření byl na výškovém bodě 8.1 stabilizovaném na objektu vodárny v městě Orlová. Tento bod je dosud považován za stabilní a je tedy vhodný jako bod výchozí. Nejdelší měřená trasa má cca 9 km. Mezní odchylka mezi nivelovaným převýšením tam a zpět v kategorii přesné nivelace je dle Nivelační instrukce pro práce v ČSJNS u takto dlouhého nivelačního pořadu 21,6 mm. U všech měření byla sledována přesnost provedené nivelace z hlediska velikosti střední kilometrové chyby. Výšky bodů na všech nivelovaných profilech byly určeny v rámci povolených mezí přesnosti přesné nivelace. Přehled zjištěných hodnot je shrnut pro každou měřenou trasu v samostatné tabulce. V prvním sloupci tabulky je číslo, pod kterým je možné daný bod dohledat v přehledové mapce v závěru zprávy, barva čísla odpovídá použité barevné symbologii trasy. V druhém sloupci tabulky je uvedena identifikace jednotlivých bodů. Ve třetím sloupci je datum a výšková hodnota referenčního měření (pro stanovení změn za celé sledované období), ve čtvrtém a pátém sloupci jsou výškové hodnoty naměřené v červnu 2017 a listopadu 2017 (pro navázání stávající série realizovaných měření a stanovení změn za uplynulá časová období), v šestém a sedmém sloupci hodnoty aktuálního měření z května a listopadu Dohledané nepřístupné body jsou podbarveny žlutě, fialově pak body, u kterých došlo k jejich dlouhodobému znepřístupnění či zničení. 3 11

4 V následujících sloupcích tabulky jsou pak uvedeny vzájemné rozdíly hodnot naměřených v jednotlivých obdobích prezentující vývoj výškových změn jednotlivých bodů v čase. Záporné hodnoty vertikálního pohybu znamenají pokles pozorovacího bodu, naopak kladné rozdíly znamenají jeho výzdvih. V prvních dvou sloupcích je vývoj změn prezentován v půlročních intervalech (fialově), v dalších dvou sloupcích v ročních intervalech (zeleně) a v posledním sloupci pak rozdíly vztažené k referenčnímu měření (červeně). 4 11

5 Trasa 1 Severní oblast dolu ČSA Na trase je situováno celkem 24 výškových bodů, z toho 12 výškových značek na budovách. V květnu 2018 bylo zaměřeno 23 výškových bodů trasy, z toho u čtveřice nově stabilizovaných výškových bodů V01, V02, V04 a V05 se jednalo o zaměření referenční. Nově stabilizovaný bod V03 se nepodařilo v terénu dohledat. V blízkosti jeho předpokládané pozice byl formou ocelového hřebu alternativně stabilizován a referenčně zaměřen výškový bod V03x. V listopadu 2018 bylo zaměřeno 23 výškových bodů trasy, bod V03 se opět nepodařilo v terénu dohledat, místo něj byl opětovně zaměřen výškový bod V03x. Tabulka 1: Trasa 1 Severní oblast dolu ČSA V/ V/ V/ V/ V/ V/ V/ V/ V/ V/ V/ OKD X/ OKD X/ V/ V/ V01 V/ V02 V/ V03 V03x V/ V04 V/

6 20 V05 V/ nár. dům V/ radnice V/ hřbitov V/ zákl. škola V/ Trasa 2 Hranice obcí Doubrava Dětmarovice Na této trase je situováno celkem 53 výškových bodů, z toho 43 výškových značek na budovách. V květnu 2018 bylo výškově zaměřeno 52 bodů, bod čp657 byl opětovně nepřístupný. V listopadu 2018 bylo výškově zaměřeno 50 bodů, bod čp143 byl nepřístupný, body čp657 a čp1234 byly i přes předchozí avízo nepřístupné opětovně. Tabulka 2: Trasa 2 Hranice obcí Doubrava Dětmarovice. 1 A01 IV/ A02x VII/ A03 IV/ A04 IV/ čp934 X/ čp873 X/ čp896 X/ A06 IV/ bod_u_čp713 XI/ A07 IV/ A08 IV/ čp657 X/ čp405 X/

7 14 čp143 X/ čp309 XI/ čp235 VI/ čp235b XI/ čp140 XI/ čp239 X/ A10 IV/ čp204 X/ čp204b XI/ čp856 X/ čp856b XI/ čp139.2 VI/ čp935 X/ čp864 X/ čp755 X/ čp269 X/ N10 VII/ čp254 X/ čp464 X/ čp464b XI/ čp481 X/ čp481b XI/ čp694 X/ čp727 X/ čp689 IV/ čp689b XI/ čp433 XI/ čp233 XI/

8 36 čp233b XI/ čp1302 XI/ čp1302b XI/ čp1386 XI/ čp467 XI/ čp186 XI/ čp186b XI/ čp1234 XI/ čp426 XI/ čp426b XI/ čp703 XI/ čp744 XI/ Trasa 3 Měření pod Ujalou Na této trase je situováno 23 výškových bodů, z toho 8 bodů umístěných na budovách. V květnu i listopadu 2018 bylo zaměřeno 22 výškových bodů. Bod N03 umístěný na silnici nebyl dohledán, předpokládá se jeho zničení. V listopadu 2017 byl původní bod čp539.2 úpravou fasády zničen, resp. nahrazen bodem čp Tabulka 3: Trasa 3 Měření pod Ujalou V/ VI/ X/ N03 VII/ N05 VII/ VI/

9 7 N06 VII/ N07 VII/ čp1185 VI/ čp1149 IV/ E IV/ čp101 IV/ D IV/ C IV/ propusť IV/ čp636 IV/ čp 854 XI/ B IV/ čp695 IX/ čp539.2 VI/ čp539.3 XI/ A IV/ čp367 XI/ A+ XI/

10 Trasa 4 Měření podél místní komunikace Dědina Všech 5 stávajících bodů této trasy bylo v květnu i listopadu 2018 korektně zaměřeno. Tabulka 4: Trasa 4 Měření podél místní komunikace Dědina. 1 M1 V/ M2 V/ M4 V/ M6 V/ M8 V/ Závěr Díky prostorové distribuci a vysoké hustotě zaměřovaných bodů je možné celou oblast hodnotit komplexně. Výsledky hodnoceného období mezi druhou loňskou a první letošní měřickou kampaní vykazují v téměř celé sledované oblasti hodnoty mírných výzdvihů v řádu milimetrů, navazujících na trend zaznamenaný v minulém období. Na období zaznamenaného mírného výzdvihu oblasti navazuje v druhé části roku 2018, mírný pokles obdobné velikosti. Zjištěné, nijak závažné, kolísání bodů na povrchu sledovaného území je pravděpodobně dynamickým projevem, který může být způsoben změnami napěťo-přetvárného stavu v přípovrchové zóně. Nelze však vyloučit, že současně s tím se může uplatňovat i kombinace dalších vlivů, např. změny tlaku, změny propustnosti, vliv hydrometeorologických podmínek aj. S velkou pravděpodobností se tak jedná o přirozenou reologii v přípovrchových vrstvách v souvislosti s dozníváním projevů hornické činnosti v celé sledované oblasti. Výraznější poklesy, ve srovnání se zbývající části sledované oblasti, byly zaznamenány nad svahovou frontou Ujala na nově stabilizovaných bodech V01-V05, resp. na bodech 804, 814 a N10 a tradičně i pod ní na uzavřeném silničním úseku, na bodech 19.3 a 12. Dlouhodobý trend setrvalých poklesů terénu nadále sledujeme v oblasti trasy 4 podél místní komunikace Dědina s propojením směrem k doubravskému hřbitovu. Zbylou část zájmové oblasti je možné na základě dosažených výsledků označit vzhledem k situaci vývoje poklesů za stabilizovanou
