Řídicí jednotka tepelného čerpadla T. Návod k obsluze Logamatic HMC (2013/08) CZ. Před obsluhou pozorně pročtěte.

Transkript

1 Řídicí jednotka tepelného čerpadla T (2013/08) CZ Návod k obsluze Logamatic HMC 20 Před obsluhou pozorně pročtěte.

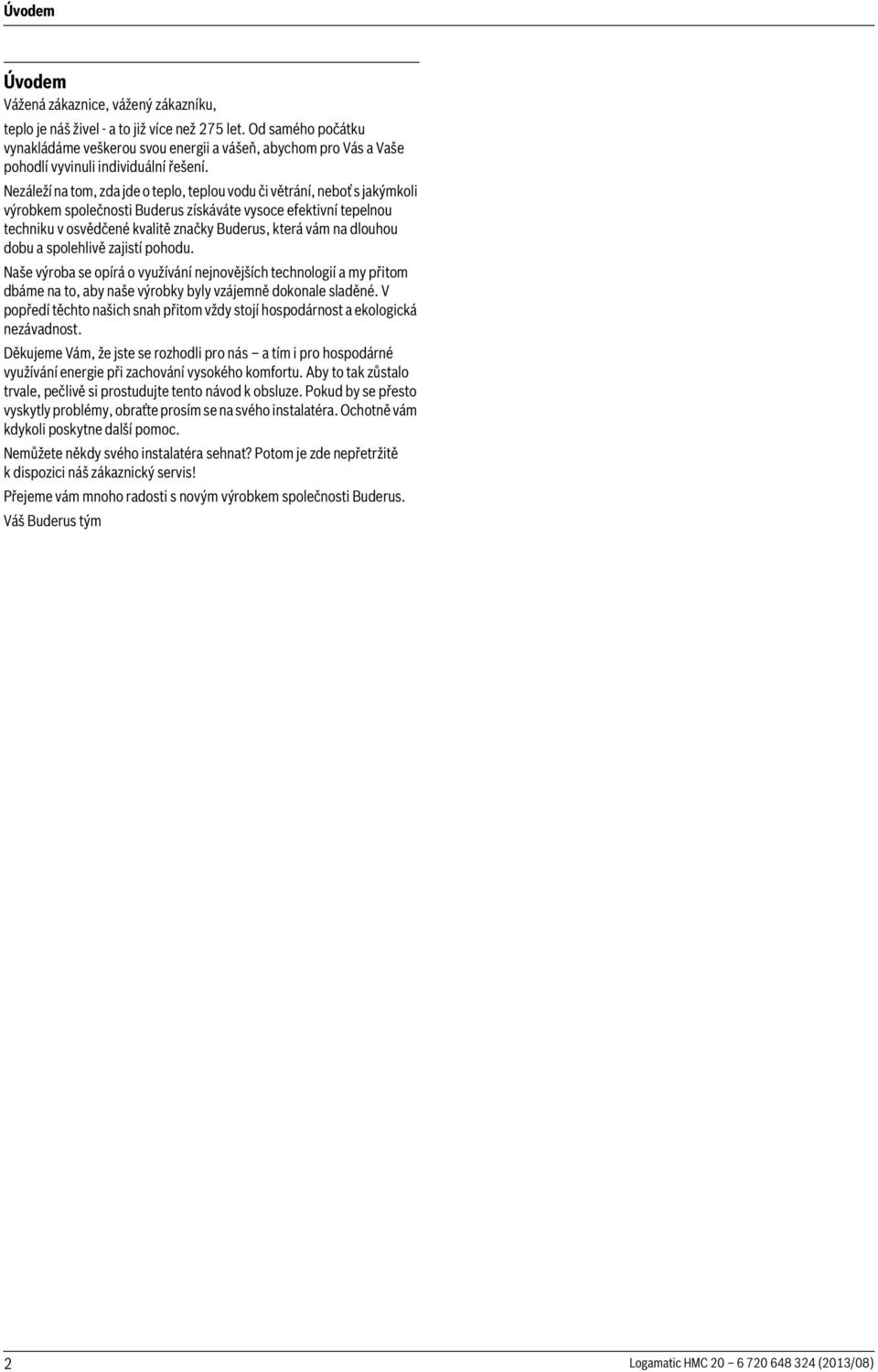

2 Úvodem Úvodem Vážená zákaznice, vážený zákazníku, teplo je náš živel - a to již více než 275 let. Od samého počátku vynakládáme veškerou svou energii a vášeň, abychom pro Vás a Vaše pohodlí vyvinuli individuální řešení. Nezáleží na tom, zda jde o teplo, teplou vodu či větrání, neboť s jakýmkoli výrobkem společnosti Buderus získáváte vysoce efektivní tepelnou techniku v osvědčené kvalitě značky Buderus, která vám na dlouhou dobu a spolehlivě zajistí pohodu. Naše výroba se opírá o využívání nejnovějších technologií a my přitom dbáme na to, aby naše výrobky byly vzájemně dokonale sladěné. V popředí těchto našich snah přitom vždy stojí hospodárnost a ekologická nezávadnost. Děkujeme Vám, že jste se rozhodli pro nás a tím i pro hospodárné využívání energie při zachování vysokého komfortu. Aby to tak zůstalo trvale, pečlivě si prostudujte tento návod k obsluze. Pokud by se přesto vyskytly problémy, obraťte prosím se na svého instalatéra. Ochotně vám kdykoli poskytne další pomoc. Nemůžete někdy svého instalatéra sehnat? Potom je zde nepřetržitě k dispozici náš zákaznický servis! Přejeme vám mnoho radosti s novým výrobkem společnosti Buderus. Váš Buderus tým 2 Logamatic HMC (2013/08)

3 Obsah Obsah 1 Vysvětlení symbolů a bezpečnostní pokyny Použité symboly Bezpečnostní pokyny Údaje o řídicí jednotce tepelného čerpadla Používání k určenému účelu Prohlášení ES o shodě s konstrukčním vzorem Popis funkce Obsluha Přehled ovládacích prvků Přehled použitých symbolů Obsluha řídicí jednotky TČ Displej Knoflík pro výběr Povelová tlačítka Výchozí menu Provozní stav Nastavení data a času ve výchozím menu Hlavní menu Výběrová menu Teplota teplé vody Blokovací doby pro přípravu teplé vody Rychlý ohřev teplé vody Údržbové programy Termická dezinfekce Cirkulace Údržba a čištění Údržba řídicí jednotky tepelného čerpadla Čištění tepelného čerpadla Ochrana životního prostředí a likvidace odpadu Poruchy Chování při poruše Indikace poruch Rejstřík Základní nastavení Kontrast displeje Jazyk Datum a čas Rychlá nastavení Rychlá nastavení vytápění Nastavení druhu provozu vytápění Nastavení teploty zpátečky otopné vody Nastavení spínacích časů otopného okruhu Rychlá nastavení pro přípravu TV Nastavení druhu provozu přípravy TV Nastavení požadované teploty přípravy TV Nastavení blokovacích časů pro přípravu teplé vody Rychlá nastavení pro kompletní systém Vytápění Druh provozu vytápění Teplota Topné křivky Nastavení topné křivky topného okruhu Nastavení topné křivky směšovaného okruhu Pevná teplota Doba sepnutí Nastavení spínacích časů pro topný a směšovaný okruh Nastavení spínacích časů pro topný okruh Nastavení spínacích časů pro směšovaný okruh Omezení vytápění Příprava teplé vody Druh provozu přípravy TV Logamatic HMC (2013/08) 3

4 Vysvětlení symbolů a bezpečnostní pokyny 1 Vysvětlení symbolů a bezpečnostní pokyny 1.1 Použité symboly Výstražné pokyny Signální výrazy na začátku výstražného upozornění označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. OZNÁMENÍ znamená, že může dojít k materiálním škodám. UPOZORNĚNÍ znamená, že může dojít k lehkým až středně těžkým poraněním osob. VAROVÁNÍ signalizuje nebezpečí vzniku těžkého poranění osob. NEBEZPEČÍ znamená, že může dojít ke zranění osob, které ohrožuje život. Důležité informace Další symboly Symbol Výstražné pokyny v textu jsou označeny výstražným trojúhelníkem na šedém podkladě a opatřeny rámečkem. V situacích, kdy hrozí nebezpečí úrazu elektrickým proudem, je v trojúhelníku místo vykřičníku symbol blesku. Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Od ostatního textu jsou nahoře a dole odděleny čárami. Význam požadovaný úkon křížový odkaz na jiná místa v dokumentu nebo na jiné dokumenty výčet/položka seznamu výčet/položka seznamu (2. rovina) Tab Bezpečnostní pokyny Provoz Řídicí jednotka tepelného čerpadla smí být používána výhradně s tepelnými čerpadly a příslušenstvím schváleným výrobcem. Dbejte údajů uvedených na bezpečnostní nálepce v tepelném čerpadle. S výjimkou prací na elektrickém zařízení nikdy neodpojujte tepelné čerpadlo od elektrické sítě. Otopný okruh k tepelnému čerpadlu nikdy neuzavírejte, aby byla zaručena protizámrazová ochrana. Používejte pouze originální příslušenství. Ohrožení života elektrickým proudem Před otevřením regulace nebo před prováděním prací na elektrických dílech: Odpojte kompletně síťové napětí a učiňte opatření proti náhodnému opětovnému zapnutí. Provedením elektrického připojení a pracemi na elektrických dílech pověřte pouze odborného elektrikáře. Při instalaci a provádění elektrických prací se řiďte příslušnými normami EN, VDE a/nebo místně platnými bezpečnostními předpisy. Řiďte se Technickými připojovacími podmínkami příslušného energetického podniku! Servisní prohlídky a údržba Provozovatel je zodpovědný za bezpečnost a ekologickou nezávadnost tepelného čerpadla. (Spolkový zákon o ochraně před imisemi) Doporučení: S firmou uzavřete smlouvu o provádění údržby a servisních prohlídek a nechte tepelné čerpadlo jednou za rok prohlédnout a podle potřeby provést údržbu. Údržbu a opravy smí provádět pouze odborná firma s příslušným oprávněním. Používejte pouze originální náhradní díly. Škody vzniklé v důsledku obsluhy Chyby při obsluze mohou způsobit újmu na zdraví osob a/nebo materiální škody: Zajistěte, aby děti bez dozoru nemohly tepelné čerpadlo obsluhovat nebo si v jeho blízkosti hrát. Zajistěte, aby k tepelnému čerpadlu měly přístup pouze ty osoby, které je umějí odborně obsluhovat. 2 Údaje o řídicí jednotce tepelného čerpadla 2.1 Používání k určenému účelu Řídicí jednotka tepelného čerpadla smí být používána výhradně k regulaci tepelného čerpadla a jemu příslušejících systémových komponent schválených výrobcem. Řídicí jednotka tepelného čerpadla smí být provozována pouze v rámci jejích technických parametrů. Každé jiné použití se považuje za použití v rozporu s původním určením. Škody, které by tak vznikly, jsou vyloučeny ze záruky. 2.2 Prohlášení ES o shodě s konstrukčním vzorem Tento výrobek vyhovuje svou konstrukcí a provozními vlastnostmi příslušným evropským směrnicím i doplňujícím mezinárodním požadavkům. Shoda byla prokázána udělením značky CE. Prohlášení o shodě tohoto výrobku si lze prohlédnout na webové adrese anebo vyžádat u příslušné pobočky značky Buderus. 2.3 Popis funkce Řídicí jednotka tepelného čerpadla se skládá z obslužného dílu a z elektronického řízení. Jednotka řídí celý systém tepelného čerpadla pro přípravu teplé vody a vytápění. Připojený typ tepelného čerpadla je identifikován automaticky. Otopná křivka topného zařízení řízená podle venkovní teploty se spolu s časy poklesu a zvýšení teploty nastavuje prostřednictvím řídicí jednotky tepelného čerpadla. Přípravu teplé vody lze podle potřeby řídit termostatem (nutno dodat externě) nebo čidlem teploty (příslušenství nebo v rozsahu dodávky zásobníku teplé vody). Signály malého napětí a napětí 230 V jsou řídicí jednotkou tepelného čerpadla odděleny. Tím je dosažena vysoká odolnost proti rušení. 4 Logamatic HMC (2013/08)

5 Obsluha 3 Obsluha 3.1 Přehled ovládacích prvků T Obr. 1 Přehled ovládacích prvků Poz. Označení Funkce 1 Displej Odečítání informací o tepelném čerpadle. Nahlížení do menu. Změna nastavení. 2 Povelové tlačítko mode Vyvolání menu Druh provozu. 3 Povelové tlačítko info Vyvolání menu Informace a nastavení. 4 Povelové tlačítko menu Vyvolání hlavního menu. 5 Povelové tlačítko Vyvolání výchozího menu. 6 Knoflík pro výběr Pohyb kurzoru. Nastavování hodnot. Potvrzení zadání. Vyvolání menu. 7 LED kontrolka indikace provozu a poruch LED svítí zeleně: Tepelné čerpadlo je v provozu nebo v provozní pohotovosti. LED bliká červeně a zeleně: Došlo k poruše, která se sama vynuluje. LED svítí červeně: Došlo k poruše, kterou je nutné potvrdit ( kapitola 10.1, str. 21). LED nesvítí: Tepelné čerpadlo je odpojené od elektrického napájení. Tab. 2 Popis ovládacích prvků 3.2 Přehled použitých symbolů Symbol Význam Symbol Význam přerušení bazén odtávání výtlak čerpadla zvolené okénko návrat z menu zvolený kroužek spínací časy vytápění aktualizace dat spínací časy vytápění bazénu zařízení pro registraci dat bazén přístup k datům blokování bazénu datum a čas servisní menu odvzdušnění servisní menu Nastavení vysušování mazaniny podlahy servisní menu blokované (nutné heslo) blokovací doba rozvodné společnosti servisní menu Informace hlavní menu solární systém vytápění letní období vytápění a vyhřívání bazénu porucha Tab. 3 Symboly Logamatic HMC (2013/08) 5

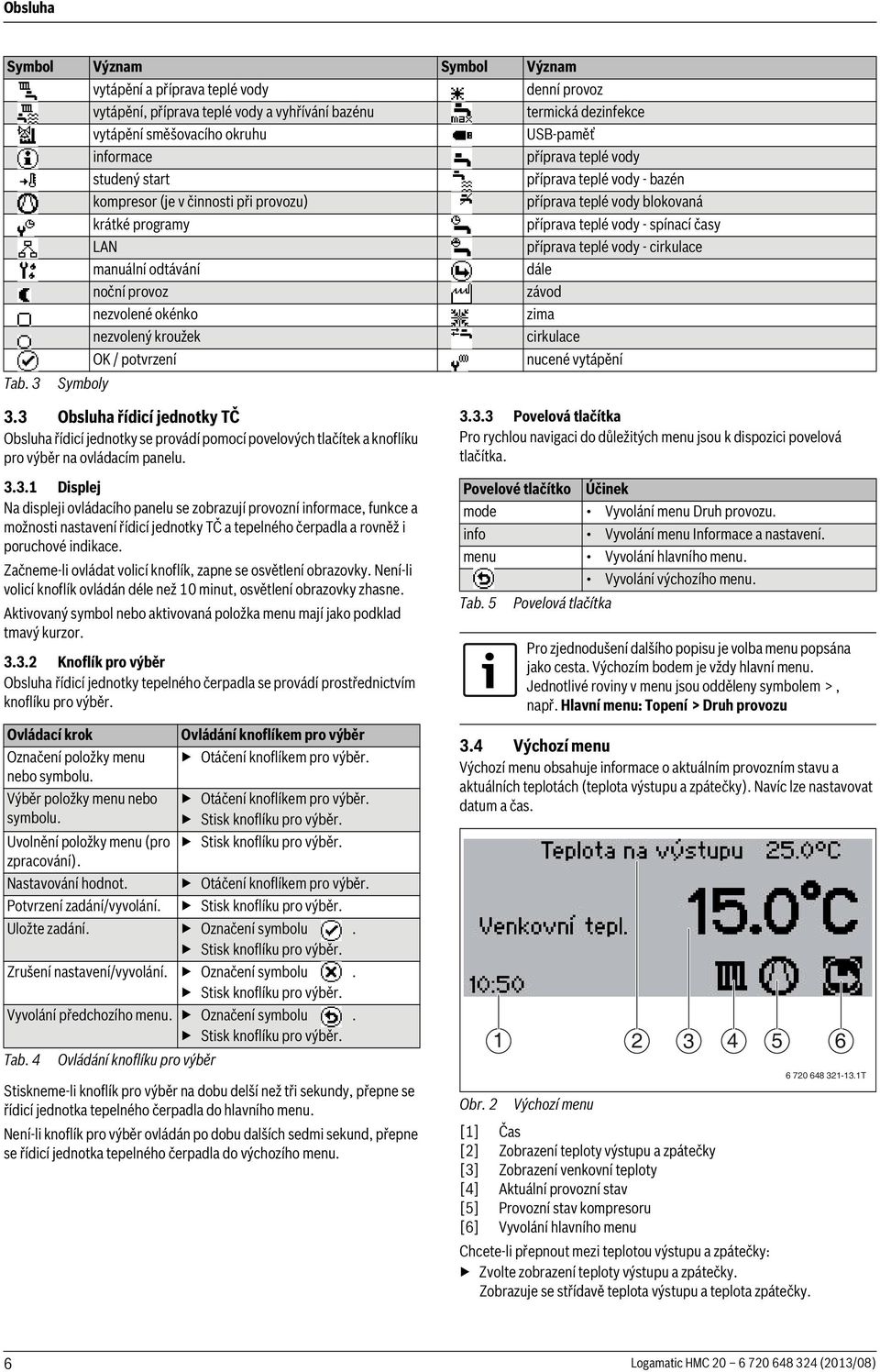

6 Obsluha Symbol Význam Symbol Význam vytápění a příprava teplé vody denní provoz vytápění, příprava teplé vody a vyhřívání bazénu termická dezinfekce vytápění směšovacího okruhu USB-paměť informace příprava teplé vody studený start příprava teplé vody - bazén kompresor (je v činnosti při provozu) příprava teplé vody blokovaná krátké programy příprava teplé vody - spínací časy LAN příprava teplé vody - cirkulace manuální odtávání dále noční provoz závod nezvolené okénko zima nezvolený kroužek cirkulace OK / potvrzení nucené vytápění Tab. 3 Symboly 3.3 Obsluha řídicí jednotky TČ Obsluha řídicí jednotky se provádí pomocí povelových tlačítek a knoflíku pro výběr na ovládacím panelu Displej Na displeji ovládacího panelu se zobrazují provozní informace, funkce a možnosti nastavení řídicí jednotky TČ a tepelného čerpadla a rovněž i poruchové indikace. Začneme-li ovládat volicí knoflík, zapne se osvětlení obrazovky. Není-li volicí knoflík ovládán déle než 10 minut, osvětlení obrazovky zhasne. Aktivovaný symbol nebo aktivovaná položka menu mají jako podklad tmavý kurzor Knoflík pro výběr Obsluha řídicí jednotky tepelného čerpadla se provádí prostřednictvím knoflíku pro výběr. Ovládací krok Ovládání knoflíkem pro výběr Označení položky menu Otáčení knoflíkem pro výběr. nebo symbolu. Výběr položky menu nebo Otáčení knoflíkem pro výběr. symbolu. Stisk knoflíku pro výběr. Uvolnění položky menu (pro Stisk knoflíku pro výběr. zpracování). Nastavování hodnot. Otáčení knoflíkem pro výběr. Potvrzení zadání/vyvolání. Stisk knoflíku pro výběr. Uložte zadání. Označení symbolu. Stisk knoflíku pro výběr. Zrušení nastavení/vyvolání. Označení symbolu. Stisk knoflíku pro výběr. Vyvolání předchozího menu. Označení symbolu. Stisk knoflíku pro výběr. Tab. 4 Ovládání knoflíku pro výběr Stiskneme-li knoflík pro výběr na dobu delší než tři sekundy, přepne se řídicí jednotka tepelného čerpadla do hlavního menu. Není-li knoflík pro výběr ovládán po dobu dalších sedmi sekund, přepne se řídicí jednotka tepelného čerpadla do výchozího menu Povelová tlačítka Pro rychlou navigaci do důležitých menu jsou k dispozici povelová tlačítka. Povelové tlačítko Účinek mode Vyvolání menu Druh provozu. info Vyvolání menu Informace a nastavení. menu Vyvolání hlavního menu. Vyvolání výchozího menu. Tab. 5 Povelová tlačítka Pro zjednodušení dalšího popisu je volba menu popsána jako cesta. Výchozím bodem je vždy hlavní menu. Jednotlivé roviny v menu jsou odděleny symbolem >, např. Hlavní menu: Topení > Druh provozu 3.4 Výchozí menu Výchozí menu obsahuje informace o aktuálním provozním stavu a aktuálních teplotách (teplota výstupu a zpátečky). Navíc lze nastavovat datum a čas Obr. 2 Výchozí menu [1] Čas [2] Zobrazení teploty výstupu a zpátečky [3] Zobrazení venkovní teploty [4] Aktuální provozní stav [5] Provozní stav kompresoru [6] Vyvolání hlavního menu Chcete-li přepnout mezi teplotou výstupu a zpátečky: Zvolte zobrazení teploty výstupu a zpátečky. Zobrazuje se střídavě teplota výstupu a teplota zpátečky T 6 Logamatic HMC (2013/08)

7 Základní nastavení Provozní stav Aktuální provozní stav systému se zobrazuje pomocí symbolu. Symbol Tab. 6 Význam vytápění teplá voda odtávání studený start blokovací doba rozvodné společnosti vysušování mazaniny podlahy porucha Symboly provozního stavu bazén vysušování mazaniny podlahy krátký program odtávání přístup k datům nucené vytápění nucený ohřev TV 3.6 Výběrová menu Některá menu obsahují možnost výběru. V menu s kroužky existuje pouze jedna možnost výběru. Bod uprostřed kroužku označuje volbu Nastavení data a času ve výchozím menu Zvolte čas. Zobrazí se Datum a čas T T Obr. 5 Menu s jednou možností výběru V menu se čtverečky je více možností na výběr. Bod uprostřed čtverečku označuje volbu. Obr. 3 Nastavení data a času Uvolněte den. Nastavte den. Potvrďte zadání. Stejným způsobem jako den nastavte měsíc, rok a čas. Den v týdnu zobrazuje systém automaticky a nelze jej měnit T 3.5 Hlavní menu Pomocí hlavního menu lze aktivovat různá menu řídicí jednotky TČ a odečítat provozní stav tepelného čerpadla: Informace a nastavení Vytápění Teplá voda Servis Obr. 6 Menu s několika možnostmi výběru 4 Základní nastavení 4.1 Kontrast displeje Hlavní menu: Servis > Řídící systém > Kontrast displeje Zobrazí se menu Kontrast displeje. Označena je položka menu +/ T Obr. 4 Hlavní menu [1] Provozní stav Podle nastavení a konfigurace systému se v hlavním menu ještě zobrazují další menu: paralelní provoz solární systém 1 Obr. 7 Nastavení kontrastu displeje Zvolte položku displeje +/. Nastavte kontrast. Uložte nastavení. Nastavení zamítněte T Logamatic HMC (2013/08) 7

8 Rychlá nastavení 4.2 Jazyk Hlavní menu: Servis > Jazyk Zobrazí se menu Jazyk. 5.1 Rychlá nastavení vytápění U vytápění lze provádět následující rychlá nastavení: druh provozu teplota vratné vody spínací hodiny Nastavení druhu provozu vytápění Hlavní menu: Informace a nastavení > > Druh provozu (např. Automatika) Zobrazí se menu Druh provozu. Zvolen je aktuální druh provozu. Obr. 8 Nastavení jazyka Zvolte jazyk. Kroužek zvoleného jazyka je označen. Potvrďte zadání. Uložte nastavení. Zobrazení displeje se změní do zvoleného jazyka. Nastavení zamítněte. 4.3 Datum a čas Hlavní menu: Servis > Datum a čas Zobrazí se Datum a čas. Obr. 9 Nastavení data a času Uvolněte den. Nastavte den. Potvrďte zadání. Stejným způsobem jako den nastavte měsíc, rok a čas T T Den v týdnu zobrazuje systém automaticky a nelze jej měnit T Obr. 11 Menu Druh provozu Zvolte druh provozu. Kroužek zvoleného druhu provozu je označen. Možnosti nastavení: Automatika Otopný okruh pracuje podle nastavených časů sepnutí. Párty Trvalý provoz vytápění. Noční pokles se okamžitě deaktivuje na dobu 24 hodin nebo do doby, než je zvolen jiný druh provozu. Dovolená Trvalý útlum vytápění. Denní provoz se okamžitě deaktivuje až do uplynutí nastaveného data nebo do doby, než je zvolen jiný druh provozu. Druhý zdroj Nastavené doby sepnutí dotopu regulují provoz vytápění. Tepelné čerpadlo se nezapne. Vypnuto Vytápění je vypnuté (=letní provoz). Zapnutá je protizámrazová funkce (požad. tepl. zpátečky =15 C). Tepelné čerpadlo se spustí, klesne-li požadovaná teplota ve vratné větvi pod nastavenou teplotu. Nastavení druhu provozu Dovolená Po zvolení druhu provozu Dovolená se zobrazí menu Dovolená. Nastavují se tam datum začátku a konce dovolené a požadovaný pokles teploty v období dovolené. 5 Rychlá nastavení V menu Informace nastavení lze pro vytápění, teplou vodu a kompletní systém provádět rychlá nastavení T Obr. 10 Menu Informace a nastavení T Obr. 12 Menu Dovolená Chcete-li nastavit počátek dovolené: Vyberte položku menu Od DD/MM/RRRR. Uvolněte den. Nastavte den. Potvrďte zadání. Měsíc a rok nastavte stejným způsobem jako den. 8 Logamatic HMC (2013/08)

9 Rychlá nastavení Chcete-li nastavit konec dovolené: Vyberte položku menu Do DD/MM/RRRR. Uvolněte den. Nastavte den. Potvrďte zadání. Měsíc a rok nastavte stejným způsobem jako den. Chcete-li nastavit pokles teploty v době dovolené: Vyberte položku Snížit o. Teplota poklesu je označena. Nastavte teplotu poklesu. Potvrďte zadání. Uložte zadání. Na displeji se zobrazí Prázdninový mód aktivní. Nastavení jsou uložena. V menu Druh provozu je označen kroužek Dovolená Nastavení teploty zpátečky otopné vody Hlavní menu: Informace a nastavení > > Teplota Označena je odchylka teploty. Dny (Po, Čt...) Denně platí různé spínací časy. Pro každý jednotlivý den lze stanovit vždy maximálně tři časové úseky, v nichž se teploty vytápění zvýší (= denní provoz). V ostatních časech je vytápění v útlumu (= noční provoz). Při nastaveném časovém úseku 00:00-00:00 je vytápění vždy v útlumu. Pracuje výhradně v nočním provozu. Stejné spínací časy pro všechny dny v týdnu Zvolte položku menu Týden (Po-Ne). Zobrazí se menu Topný okruh (HK) týden a spínací časy pro pondělí až neděli. Obr. 13 Nastavení teploty zpátečky Nastavte teplotu zpátečky. Teplota zpátečky nastavené topné křivky se změní o nastavenou teplotu. Potvrďte zadání Nastavení spínacích časů otopného okruhu T Spínací časy topného okruhu lze změnit jen tehdy, je-li zvolen druh provozu Automatika. Hlavní menu: Informace a nastavení > > nebo Zobrazí se menu Otopný okruh T Obr. 15 Menu Topný okruh - týden Zvolte spínací kanál 1. Jsou označeny hodiny času spuštění. Uvolněte hodiny. Nastavte hodiny. Potvrďte zadání. Všechny ostatní časy nastavte stejným způsobem jako hodiny času spuštění. Má-li být přes den u vytápění během dalšího časového úseku zvýšena teplota: Zvolte spínací kanál 2. Jsou označeny hodiny času spuštění. Časy pro spínací kanál 2 nastavte stejným způsobem jako časy spínacího kanálu 1. Jsou-li nastaveny všechny spínací časy: Otáčejte knoflíkem pro výběr tak dlouho, dokud se nezobrazí menu Pozor. Zobrazí se bezpečnostní dotaz Chcete potvrdit změny nastavení spínacích hodin? T Obr. 14 Menu Otopný okruh Možnosti nastavení: Týden (Po-Ne) Nastavené spínací časy platí pro všechny dny v týdnu. V průběhu 24 hodin lze stanovit tři časové úseky, v nichž se teplota zvýší (= denní provoz). V ostatních časech je vytápění v útlumu (= noční provoz). 5+2 (Po-Pá, So-Ne) V průběhu týdne platí jiné spínací časy než o víkendu. Pro dny během týdne a o víkendu lze stanovit vždy maximálně tři časové úseky, v nichž se teplota vytápění zvýší (= denní provoz). V ostatních časech je vytápění v útlumu (= noční provoz). Obr. 16 Bezpečnostní dotaz pro spínací časy T Jsou-li nastavení uložena, existující časová zadání v jiných možnostech nastavení se přepíší. Uložte zadání. Zobrazí se menu Topný okruh - týden. Nastavení jsou uložena. V menu Otopný okruh je označen kroužek Týden (Po-Ne). Nastavení zamítněte. Logamatic HMC (2013/08) 9

10 Rychlá nastavení Různé spínací časy během týdne a o víkendu Zvolte položku menu 5+2 (Po-Pá, So-Ne). Zobrazí se menu Topný okruh (HK) 5+2 a spínací časy od pondělí do pátku. Zvolte položku menu Dny (Po, Út...). Zobrazí se menu Topný okruh (HK) dny a spínací časy pro neděli T Obr. 17 Menu Topný okruh Chcete-li nastavit spínací časy pro víkend: Nastavení proveďte stejným způsobem jako u spínacích časů pro všechny dny v týdnů ( Stejné spínací časy pro všechny dny v týdnu, str. 9). Chcete-li nastavit spínací časy pro víkend: Otáčejte volicím knoflíkem tak dlouho, dokud se na displeji nezobrazí spínací časy pro Sobota-Neděle. Nastavení proveďte stejným způsobem jako u spínacích časů pro všechny dny v týdnů ( Stejné spínací časy pro všechny dny v týdnu, str. 9). Jsou-li nastaveny všechny spínací časy: Otáčejte knoflíkem pro výběr tak dlouho, dokud se nezobrazí menu Pozor. Zobrazí se bezpečnostní dotaz Chcete potvrdit změny nastavení spínacích hodin? T Obr. 19 Menu Topný okruh - dny Chcete-li nastavit spínací časy pro neděli: Nastavení proveďte stejným způsobem jako u spínacích časů pro všechny dny v týdnů ( Stejné spínací časy pro všechny dny v týdnu, str. 9). Chcete-li nastavit spínací časy pro jiný den: Otáčejte knoflíkem pro výběr tak dlouho, dokud se na displeji nezobrazí spínací časy pro požadovaný den. Nastavení proveďte stejným způsobem jako u spínacích časů pro všechny dny v týdnů ( Stejné spínací časy pro všechny dny v týdnu, str. 9). Jsou-li nastaveny všechny spínací časy: Otáčejte knoflíkem pro výběr tak dlouho, dokud se nezobrazí menu Pozor. Zobrazí se bezpečnostní dotaz Chcete potvrdit změny nastavení spínacích hodin? Obr. 18 Bezpečnostní dotaz pro spínací časy Uložte zadání. Zobrazí se menu Topný okruh (HK) 5+2 Nastavení jsou uložena. V menu Otopný okruh je označen kroužek 5+2 (Po-Pá, So-Ne). Nastavení zamítněte. Denně různé spínací časy T Jsou-li v jiných možnostech nastavení naprogramovány spínací časy a vy se od nich v určitém dnu chcete odchýlit, můžete v tomto menu pro tento den nastavit spínací časy podle vašeho přání. Obr. 20 Bezpečnostní dotaz pro spínací časy Uložte zadání. Zobrazí se menu Topný okruh (HK) dny. Nastavení jsou uložena. V menu Otopný okruh je označen kroužek Dny (Po, Út...). Nastavení zamítněte. 5.2 Rychlá nastavení pro přípravu TV U teplé vody lze provádět následující rychlá nastavení: druh provozu požadovaná teplota TV blokovací doby T 10 Logamatic HMC (2013/08)

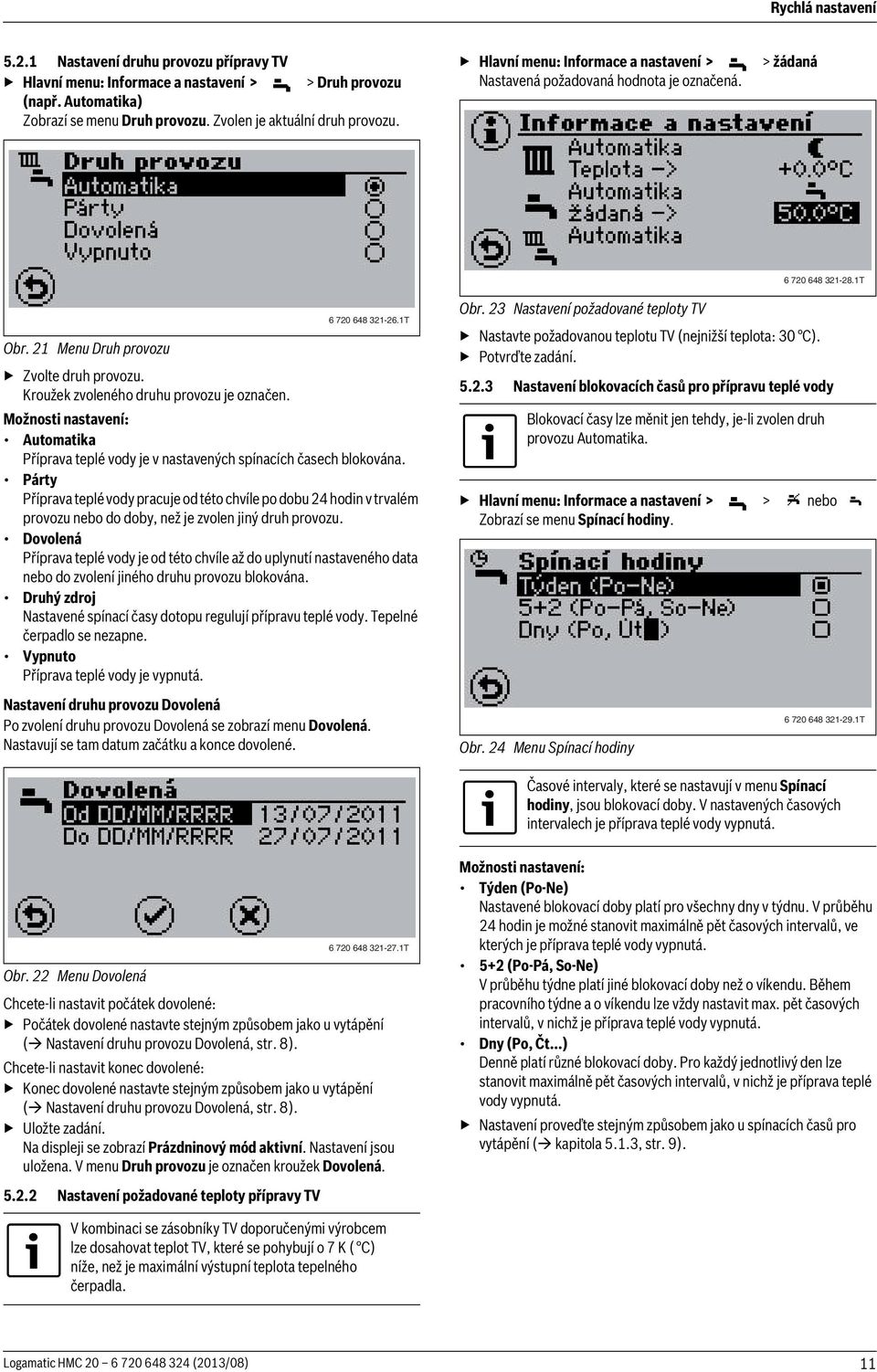

11 Rychlá nastavení Nastavení druhu provozu přípravy TV Hlavní menu: Informace a nastavení > > Druh provozu (např. Automatika) Zobrazí se menu Druh provozu. Zvolen je aktuální druh provozu. Hlavní menu: Informace a nastavení > > žádaná Nastavená požadovaná hodnota je označená T T Obr. 21 Menu Druh provozu Zvolte druh provozu. Kroužek zvoleného druhu provozu je označen. Možnosti nastavení: Automatika Příprava teplé vody je v nastavených spínacích časech blokována. Párty Příprava teplé vody pracuje od této chvíle po dobu 24 hodin v trvalém provozu nebo do doby, než je zvolen jiný druh provozu. Dovolená Příprava teplé vody je od této chvíle až do uplynutí nastaveného data nebo do zvolení jiného druhu provozu blokována. Druhý zdroj Nastavené spínací časy dotopu regulují přípravu teplé vody. Tepelné čerpadlo se nezapne. Vypnuto Příprava teplé vody je vypnutá. Nastavení druhu provozu Dovolená Po zvolení druhu provozu Dovolená se zobrazí menu Dovolená. Nastavují se tam datum začátku a konce dovolené. Obr. 23 Nastavení požadované teploty TV Nastavte požadovanou teplotu TV (nejnižší teplota: 30 C). Potvrďte zadání Nastavení blokovacích časů pro přípravu teplé vody Blokovací časy lze měnit jen tehdy, je-li zvolen druh provozu Automatika. Hlavní menu: Informace a nastavení > > nebo Zobrazí se menu Spínací hodiny. Obr. 24 Menu Spínací hodiny T Časové intervaly, které se nastavují v menu Spínací hodiny, jsou blokovací doby. V nastavených časových intervalech je příprava teplé vody vypnutá. Obr. 22 Menu Dovolená Chcete-li nastavit počátek dovolené: Počátek dovolené nastavte stejným způsobem jako u vytápění ( Nastavení druhu provozu Dovolená, str. 8). Chcete-li nastavit konec dovolené: Konec dovolené nastavte stejným způsobem jako u vytápění ( Nastavení druhu provozu Dovolená, str. 8). Uložte zadání. Na displeji se zobrazí Prázdninový mód aktivní. Nastavení jsou uložena. V menu Druh provozu je označen kroužek Dovolená Nastavení požadované teploty přípravy TV T Možnosti nastavení: Týden (Po-Ne) Nastavené blokovací doby platí pro všechny dny v týdnu. V průběhu 24 hodin je možné stanovit maximálně pět časových intervalů, ve kterých je příprava teplé vody vypnutá. 5+2 (Po-Pá, So-Ne) V průběhu týdne platí jiné blokovací doby než o víkendu. Během pracovního týdne a o víkendu lze vždy nastavit max. pět časových intervalů, v nichž je příprava teplé vody vypnutá. Dny (Po, Čt...) Denně platí různé blokovací doby. Pro každý jednotlivý den lze stanovit maximálně pět časových intervalů, v nichž je příprava teplé vody vypnutá. Nastavení proveďte stejným způsobem jako u spínacích časů pro vytápění ( kapitola 5.1.3, str. 9). V kombinaci se zásobníky TV doporučenými výrobcem lze dosahovat teplot TV, které se pohybují o 7 K ( C) níže, než je maximální výstupní teplota tepelného čerpadla. Logamatic HMC (2013/08) 11

12 Rychlá nastavení 5.3 Rychlá nastavení pro kompletní systém Pro kompletní systém (vytápění a příprava teplé vody) lze druh provozu nastavit jednotně. Zvolený druh provozu pro kompletní systém je automaticky převzat pro vytápění a přípravu teplé vody. Chcete-li pro kompletní systém nastavit společný druh provozu: Hlavní menu: Informace a nastavení > > ---- Zobrazí se menu Druh provozu T Obr. 26 Menu Dovolená Chcete-li pro kompletní systém nastavit druh provozu Dovolená: Druh provozu dovolená nastavte stejným způsobem jako u vytápění ( Nastavení druhu provozu Dovolená, str. 8) T Obr. 25 Menu Druh provozu Zvolte druh provozu. Kroužek zvoleného druhu provozu je označen. Možnosti nastavení: Automatika Vytápění a příprava teplé vody jsou regulovány podle nastavených blokovacích a spínacích dob. Párty Vytápění a příprava teplé vody pracují od tohoto okamžiku po dobu 24 hodin v trvalém provozu nebo do doby zvolení jiného druhu provozu. Dovolená Vytápění a příprava teplé vody jsou od tohoto okamžiku do uplynutí nastaveného data aktivní popř. blokované nebo do doby zvolení jiného druhu provozu. Vypnuto Vytápění a příprava teplé vody jsou vypnuté. Individuální nastavení Vytápění a příprava teplé vody pracují v různých druzích provozu. Možnost Individuální nastavení se zobrazí jen tehdy, jsou-li pro vytápění a přípravu teplé vody zvoleny různé druhy provozu. Zvolíme-li některý druh provozu pro kompletní systém, pak toto zobrazení zhasne. Chceme-li pro vytápění a přípravu teplé vody opět nastavit různé druhy provozu: Zvolte (vytápění) nebo (příprava teplé vody) v menu Informace a nastavení. Nastavte druhy provozu. Nastavení druhu provozu Dovolená Po zvolení druhu provozu Dovolená se zobrazí menu Dovolená. Nastavují se tam datum začátku a konce dovolené a požadovaný pokles teploty v období dovolené. 12 Logamatic HMC (2013/08)

13 Vytápění 6 Vytápění Prostřednictvím Hlavního menu: Topení vyvoláte menu Nastavení. Můžete tam provádět tato nastavení v provozu vytápění: druh provozu, odchylky teplot od topné křivky (teplota +, topné křivky, spínací hodiny (Spínaní časový program). 6.2 Teplota V menu Teplota + se provádí jemné doladění topné křivky. Uložené změny teplot jsou automaticky převzaty do topných křivek. Na základě změn teploty vypočítá řídicí jednotka tepelného čerpadla znovu patní a koncový bod topných křivek v závislosti na venkovní teplotě a posune jej. Hlavní menu: Topení > Teplota Menu Teplota + se již nezobrazuje. Obr. 27 Menu Nastavení vytápění T Obr. 29 Nastavení teploty T 6.1 Druh provozu vytápění Hlavní menu: Topení > Druh provozu Zobrazí se menu Druh provozu. Teplotu změňte nejprve o 0,5 C. Před další změnou vyčkejte 2 až 3 dny a sledujte, jak se vyvíjí teplota prostoru. Zvolte položku displeje +/. Nastavte změnu teploty. Potvrďte zadání. Uložte nastavení. Na displeji se zobrazí potvrzení o nastavené změně teploty T Obr. 28 Nastavení druhu provozu vytápění Zvolte druh provozu. Kroužek zvoleného druhu provozu je označen. Popis možností nastavení najdete v kapitole 5.1.1, str. 8. Obr. 30 Potvrzení změny teploty Nastavení zamítněte. 6.3 Topné křivky T Rozumné nastavení topné křivky je nezbytné pro energeticky optimální provoz tepelného čerpadla. Příliš vysoké nastavení topné křivky zvyšuje energetickou náročnost systému! Nastavení pro topný okruh řídí v závislosti na teplotě připojování a odpojování tepelného čerpadla. Teploty otopné vody otopných soustav vypočtené v závislosti na venkovní teplotě se označují jako topné křivky. Klesá nebo stoupá-li venkovní teplota, stoupají či klesají teploty otopné vody ve stanovených mezích. Logamatic HMC (2013/08) 13

14 Vytápění Hlavní menu: Topení > Topné křivky Potvrďte zadání. Položka menu Koncový bod je označena Obr. 31 Menu pro volbu topných křivek T Nastavení topné křivky topného okruhu Topnou křivku pro topný okruh lze nastavit jen tehdy, není-li pro topný okruh nastavena pevná teplota T Je-li v soustavě instalovaný směšovač a směšovaný okruh 1 je v nastavení systému definován jako vybíjecí směšovaný okruh, zobrazí se nejprve menu Topné křivky. Jinak se zobrazí přímo menu Topná křivka Topný okruh. Hlavní menu: Topení > Topné křivky > Otopný okruh Zobrazí se menu Topná křivka Topný okruh. Obr. 33 Příklad: Topná křivka s koncovým bodem [X] Venkovní teplota [Y] Teplota vratné vody [1] Koncový bod [2] Patní bod [F] Protizámrazová ochrana [A] Topná křivka s koncovým bodem 45 C teploty vratné vody (např. pro použití otopných těles) [B] Topná křivka s koncovým bodem 30 C teploty vratné vody (např. pro použití podlahového vytápění) Nastavení paralelního posunutí topné křivky Paralelní posunutí se nezobrazuje v kelvinech (K), ale ve C a vztahuje se na teplotu vratné vody a venkovní teplotu. Má-li být uskutečněno paralelní posunutí o 10 K, posune se teplota vratné vody podle znázornění na obr. 34. Obr. 32 Menu Topná křivka Topný okruh T Nastavení koncového bodu topné křivky Koncový bod topné křivky udává teplotu vratné vody při venkovní teplotě 20 C. U výstupních teplot je nutné zohlednit teplotní rozdíl. V klimatických pásmech, ve kterých venkovní teploty mez 20 C nedosahují, musí být koncový bod topné křivky kompenzován normovanou návrhovou teplotou ( Kompenzace koncového bodu topné křivky regionální normovanou návrhovou teplotou, str. 15). Paralelní posunutí topné křivky působí na noční a denní provoz. Zvolte položku menu Paralelní posunutí. Nastavená teplota je označena. Nastavte požadovanou teplotu. Topná křivka se posune o rozdíl mezi nastavenou a předchozí teplotou nahoru či dolů. Zvolte položku menu Koncový bod. Nastavená teplota je označena. Nastavte požadovanou teplotu. 14 Logamatic HMC (2013/08)

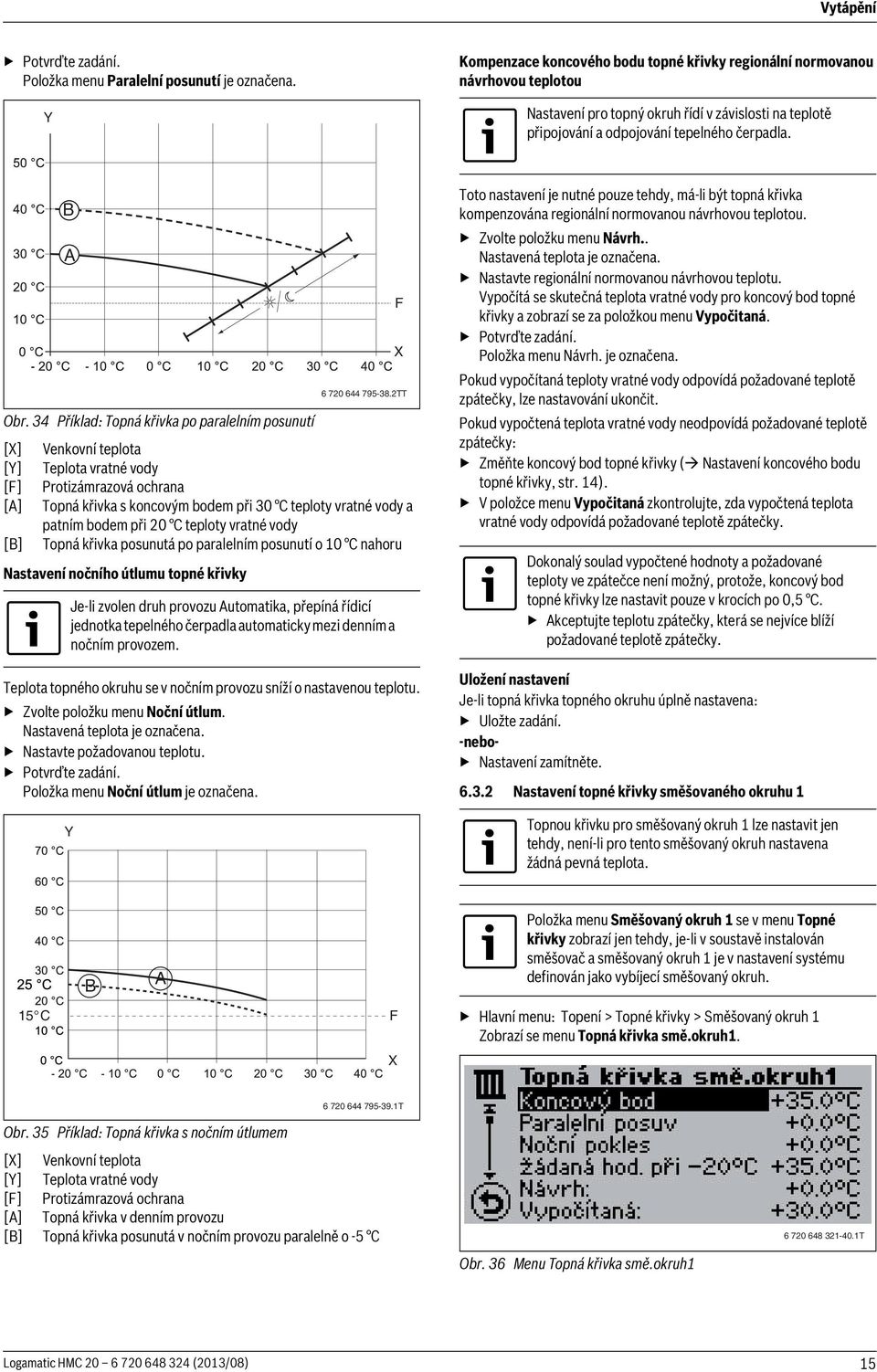

15 Vytápění Potvrďte zadání. Položka menu Paralelní posunutí je označena. Y Kompenzace koncového bodu topné křivky regionální normovanou návrhovou teplotou Nastavení pro topný okruh řídí v závislosti na teplotě připojování a odpojování tepelného čerpadla. B A Obr. 34 Příklad: Topná křivka po paralelním posunutí [X] Venkovní teplota [Y] Teplota vratné vody [F] Protizámrazová ochrana [A] Topná křivka s koncovým bodem při 30 C teploty vratné vody a patním bodem při 20 C teploty vratné vody [B] Topná křivka posunutá po paralelním posunutí o 10 C nahoru Nastavení nočního útlumu topné křivky TT Je-li zvolen druh provozu Automatika, přepíná řídicí jednotka tepelného čerpadla automaticky mezi denním a nočním provozem. Teplota topného okruhu se v nočním provozu sníží o nastavenou teplotu. Zvolte položku menu Noční útlum. Nastavená teplota je označena. Nastavte požadovanou teplotu. Potvrďte zadání. Položka menu Noční útlum je označena. Y F X Toto nastavení je nutné pouze tehdy, má-li být topná křivka kompenzována regionální normovanou návrhovou teplotou. Zvolte položku menu Návrh.. Nastavená teplota je označena. Nastavte regionální normovanou návrhovou teplotu. Vypočítá se skutečná teplota vratné vody pro koncový bod topné křivky a zobrazí se za položkou menu Vypočitaná. Potvrďte zadání. Položka menu Návrh. je označena. Pokud vypočítaná teploty vratné vody odpovídá požadované teplotě zpátečky, lze nastavování ukončit. Pokud vypočtená teplota vratné vody neodpovídá požadované teplotě zpátečky: Změňte koncový bod topné křivky ( Nastavení koncového bodu topné křivky, str. 14). V položce menu Vypočitaná zkontrolujte, zda vypočtená teplota vratné vody odpovídá požadované teplotě zpátečky. Dokonalý soulad vypočtené hodnoty a požadované teploty ve zpátečce není možný, protože, koncový bod topné křivky lze nastavit pouze v krocích po 0,5 C. Akceptujte teplotu zpátečky, která se nejvíce blíží požadované teplotě zpátečky. Uložení nastavení Je-li topná křivka topného okruhu úplně nastavena: Uložte zadání. Nastavení zamítněte Nastavení topné křivky směšovaného okruhu 1 Topnou křivku pro směšovaný okruh 1 lze nastavit jen tehdy, není-li pro tento směšovaný okruh nastavena žádná pevná teplota. 15 C B A F X Položka menu Směšovaný okruh 1 se v menu Topné křivky zobrazí jen tehdy, je-li v soustavě instalován směšovač a směšovaný okruh 1 je v nastavení systému definován jako vybíjecí směšovaný okruh. Hlavní menu: Topení > Topné křivky > Směšovaný okruh 1 Zobrazí se menu Topná křivka smě.okruh T Obr. 35 Příklad: Topná křivka s nočním útlumem [X] Venkovní teplota [Y] Teplota vratné vody [F] Protizámrazová ochrana [A] Topná křivka v denním provozu [B] Topná křivka posunutá v nočním provozu paralelně o -5 C Obr. 36 Menu Topná křivka smě.okruh T Logamatic HMC (2013/08) 15

16 Vytápění Při nastavování topných křivek směšovaného okruhu 1 je stále nutné definovat výstupní teploty. Topnou křivku směšovaného okruhu 1 nastavte stejným způsobem jako topnou křivku topného okruhu ( kapitola 6.3.1, str. 14). 6.4 Pevná teplota Pevnou teplotu lze nastavit jen tehdy, bylo-li toto nastavení zvoleno v nastavení systému pro položky menu Regulace top.okr. a Regulace MK1. Zvolte položku menu Přívod. Je označena teplota na výstupu. Nastavte pevnou hodnotu pro teplotu na výstupu. Potvrďte zadání. Uložte zadání. Nastavení zamítněte. Y A Pevná teplota je nezávislá na venkovní teplotě. F Je-li i přes pevnou teplotu požadován noční útlum, je nutno předtím, než se zvolí nastavení pevné teploty v nastaveních systému, nastavit diferenční teplotu v topných křivkách pro topný okruh nebo směšovaný okruh 1. Chcete-li nastavit pevnou teplotu pro topnou křivku topného okruhu: Hlavní menu: Topení > Topné křivky > Otopný okruh Zobrazí se menu Pevná teplota HK. Je označena položka menu Zpátečka. Obr. 39 Příklad: Topná křivka s pevnou teplotou [X] Venkovní teplota [Y] Teplota vratné vody [F] Protizámrazová ochrana [A] Pevná teplota (zde: +35 C) 6.5 Doba sepnutí Spínací časy topného okruhu lze změnit jen tehdy, je-li zvolen druh provozu Automatika. X T Časy spínání lze nastavovat pro topný a směšovaný okruh (je-li k dispozici) jak jednotně, tak i rozdílně. Hlavní menu: Vytápění > Spínací hodiny Zobrazí se menu Spínací hodiny T Obr. 37 Menu Pevná teplota top. okr. Zvolte položku menu Zpátečka. Je označena teplota zpátečky. Nastavte pevnou hodnotu teploty zpátečky. Potvrďte zadání. Uložte zadání. Nastavení zamítněte. Chcete-li nastavit pevnou teplotu pro topnou křivku směšovaného okruhu 1: Hlavní menu: Topení > Topné křivky > Směšovaný okruh 1 Zobrazí se Pevná teplota smě. 1. Označena je položka menu Přívod. Obr. 40 Menu Spínací hodiny T Nastavení spínacích časů pro topný a směšovaný okruh Hlavní menu: Topení > Spínací hodiny > Všechny Zobrazí se menu Vytápění a smě. okruh. Obr. 38 Menu Pevná hodnota směšovaného okruhu T T Obr. 41 Menu Topení a Mix Časy spínání nastavujte stejným způsobem jako u rychlého nastavení vytápění ( kapitola 5.1.3, str. 9). 16 Logamatic HMC (2013/08)

17 Příprava teplé vody Nastavení spínacích časů pro topný okruh Hlavní menu: Topení > Spínací hodiny > Otopný okruh Zobrazí se menu Otopný okruh. Zvolte položku menu Omezení vytápění. Zobrazí se menu Omezení vytápění T Obr. 42 Menu Otopný okruh Časy spínání nastavujte stejným způsobem jako u rychlého nastavení vytápění ( kapitola 5.1.3, str. 9) Nastavení spínacích časů pro směšovaný okruh 1 Hlavní menu: Topení > Spínací hodiny > Směšovaný okruh 1 Zobrazí se menu Směšovaný okruh T Obr. 45 Menu Omezení vytápění Zvolte položku menu Omezení vytápění. Zobrazí se teplota, od které tepelné čerpadlo již nemá vytápět. Nastavte mezní teplotu. Potvrďte zadání. Uložte zadání. Nastavení zamítněte T Obr. 43 Menu Směšovaný okruh 1 Časy spínání nastavujte stejným způsobem jako u rychlého nastavení vytápění ( kapitola 5.1.3, str. 9). 7 Příprava teplé vody Prostřednictvím Hlavního menu: TV vyvoláte menu Nastavení. Tam můžete provádět tato nastavení přípravy teplé vody: druh provozu teplota teplé vody blokovací doby (spínaní časový program) rychlý ohřev údržbové programy 6.6 Omezení vytápění Položka menu Omezení vytápění se zobrazí jen tehdy, bylo-li v nastavení systému pro položku menu Omezení vytápění zvoleno nastavení Ano. Omezení topné vody vede k automatickému vypnutí vytápění a přechodu na letní provoz a také zpět. Překročí-li průměrná denní teplota nastavené omezení topné vody, sníží se teplota ve zpátečce na minimum a čerpadla vytápění se vypnou. Klesne-li průměrná denní teplota pod nastavenou hodnotu, provoz vytápění se opět automaticky spustí. Hlavní menu: Topení Zobrazí se Nastavení. Obr. 46 Menu pro nastavení teplé vody 7.1 Druh provozu přípravy TV Hlavní menu: TV > Druh provozu Zobrazí se menu Druh provozu T T Obr. 44 Menu Nastavení s omezením topné vody T Obr. 47 Nastavení druhu provozu pro teplou vodu Zvolte druh provozu. Kroužek zvoleného druhu provozu je označen. Popis možností nastavení najdete v kapitole 5.2.1, str. 11. Logamatic HMC (2013/08) 17

18 Příprava teplé vody 7.2 Teplota teplé vody Řídí-li přípravu teplé vody termostat, není možné nastavovat teplotu. Položka menu Teplota se v tomto případě na displeji nezobrazuje. V kombinaci se zásobníky TV doporučenými výrobcem lze dosahovat teplot TV, které se pohybují o 7 K ( C) níže, než je maximální výstupní teplota tepelného čerpadla. Hlavní menu: TV > Teplota + Zobrazí se menu Teplota +. Položka menu Vaše nastavení: je označena. Zvolte položku menu Vaše nastavení. Aktuální teplota je označena. Časové intervaly, které se nastavují v menu Spínací hodiny, jsou blokovací doby. V nastavených časových intervalech je příprava teplé vody vypnutá. Možnosti nastavení: Týden (Po-Ne) Nastavené blokovací doby platí pro všechny dny v týdnu. V průběhu 24 hodin je možné stanovit maximálně pět časových intervalů, ve kterých je příprava teplé vody vypnutá. 5+2 (Po-Pá, So-Ne) V průběhu týdne platí jiné blokovací doby než o víkendu. Během pracovního týdne a o víkendu lze vždy nastavit max. pět časových intervalů, v nichž je příprava teplé vody vypnutá. Dny (Po, Čt...) Denně platí různé blokovací doby. Pro každý jednotlivý den lze stanovit maximálně pět časových intervalů, v nichž je příprava teplé vody vypnutá. Nastavení proveďte stejným způsobem jako u spínacích časů pro vytápění ( kapitola 5.1.3, str. 9). Obr. 48 Nastavení menu teploty teplé vody Nastavte požadovanou teplotu teplé vody. Potvrďte zadání. Uložte zadání. Nastavení zamítněte T 7.4 Rychlý ohřev teplé vody Je-li během nastavených blokovacích dob zapotřebí teplá voda, můžete pomocí funkce Rychlý ohřev spustit jednorázovou přípravu teplé vody. Hlavní menu: TV > Rychlé nábíjení (ohřev) Zobrazí se menu Rychlé nábíjení (ohřev). Označena je položka menu Rychlé nábíjení (ohřev). Nastaví-li se teplota teplé vody, kterou není možné dosáhnout, přepne tepelné čerpadlo na vysokotlakou poruchu. Poté následuje samoresetující se porucha. Po uplynutí dvou hodin se příprava teplé vody spustí znovu. Řídicí jednotka tepelného čerpadla sníží požadovanou hodnotu automaticky o 1 C. Nelze-li opět dosáhnout této požadované hodnoty, opakuje se postup tak dlouho, dokud není teplota dosažena. 7.3 Blokovací doby pro přípravu teplé vody T Obr. 50 Menu Rychlé nábíjení (ohřev) Chcete-li spustit rychlý ohřev: Zvolte položku menu Rychlé nábíjení (ohřev). Označen je kroužek Rychlé nábíjení (ohřev). Zobrazí se hlášení R. ohřev TV bude zap. Blokovací časy topného okruhu lze měnit jen tehdy, je-li zvolen druh provozu Automatika. Hlavní menu: TV > Spínací hodiny Zobrazí se menu Spínací hodiny T Obr. 51 Hlášení R. ohřev TV bude zap T Obr. 49 Menu Spínací hodiny 18 Logamatic HMC (2013/08)

19 Příprava teplé vody Uložte zadání. Zobrazí se hlášení Rychlé ohřev TV zap. Hlavní menu: TV > Údržbový program > Termická dezinfekce Zobrazí se menu Termická dezinfekce. Obr. 52 Hlášení R. ohřev TV zap. Nastavení zamítněte T Nebyl-li rychlý ohřev zastaven manuálně, přepne se tepelné čerpadlo po úspěšném rychlém ohřevu automaticky opět do normálního provozu. Chcete-li zastavit rychlý ohřev: Zvolte položku menu Rychlé nábíjení (ohřev). Kroužek Rychlé nábíjení (ohřev) již není označen. Zobrazí se hlášení Rychlé ohřev TV vyp. Obr. 54 Menu Termická dezinfekce Zvolte jeden nebo několik dnů, ve kterých se má uskutečnit termická dezinfekce. Označeny jsou kroužky zvolených dnů. Uložte nastavení. Nastavení zamítněte Cirkulace T Položka menu Cirkulace se zobrazí jen tehdy, byla-li v menu Servis provedena příslušná nastavení (Potřebné nastavení: TV 2 = CIČ). Cirkulační čerpadlo lze nastavit pomocí nastavení spínacích časů a časů taktování. Hlavní menu: TV > Údržbový program > Cirkulace Zobrazí se menu Cirkulace. Obr. 53 Hlášení R. ohřev TV vyp. Uložte zadání. Nastavení zamítněte. 7.5 Údržbové programy V menu Údržbový program jsou na výběr dvě možnosti: termická dezinfekce cirkulace Termická dezinfekce T Položka menu Termická dezinfekce se zobrazí jen tehdy, je-li povolené spínání přídavného dotopu pro přípravu teplé vody. Obr. 55 Menu Cirkulace Nastavení spínacích časů Zvolte položku menu Spínací hodiny. Zobrazí se menu Cirkulace T Termická dezinfekce zvýší teplotu teplé vody za účelem usmrcení bakterií asi na 65 C. Termickou dezinfekci lze spustit v libovolném dnu v týdnu nebo v trvalém provozu. Trvalý provoz znamená, že se po každé přípravě teplé vody uskuteční termická dezinfekce. Ohřev teplé vody se však spustí vždy při nastavené hysterezi požadované teploty teplé vody T Obr. 56 Menu Cirkulace Spínací hodiny Možnosti nastavení: Týden (Po-Ne) Nastavené spínací časy platí pro všechny dny v týdnu. V průběhu 24 hodin je možné stanovit maximálně pět časových intervalů, ve kterých je v činnosti cirkulační čerpadlo. 5+2 (Po-Pá, So-Ne) V průběhu týdne platí jiné spínací časy než o víkendu. Během Logamatic HMC (2013/08) 19

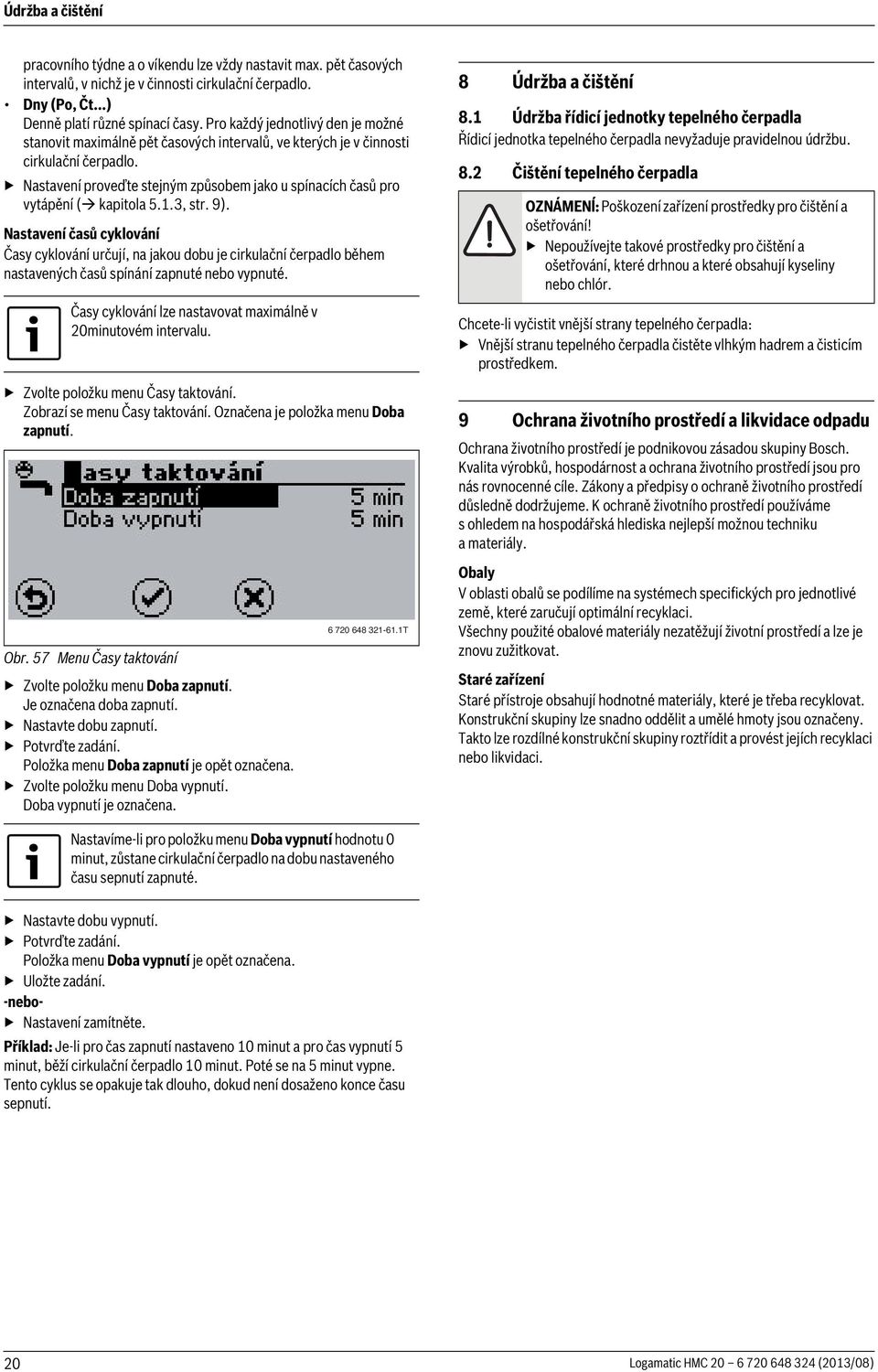

20 Údržba a čištění pracovního týdne a o víkendu lze vždy nastavit max. pět časových intervalů, v nichž je v činnosti cirkulační čerpadlo. Dny (Po, Čt...) Denně platí různé spínací časy. Pro každý jednotlivý den je možné stanovit maximálně pět časových intervalů, ve kterých je v činnosti cirkulační čerpadlo. Nastavení proveďte stejným způsobem jako u spínacích časů pro vytápění ( kapitola 5.1.3, str. 9). Nastavení časů cyklování Časy cyklování určují, na jakou dobu je cirkulační čerpadlo během nastavených časů spínání zapnuté nebo vypnuté. Časy cyklování lze nastavovat maximálně v 20minutovém intervalu. Zvolte položku menu Časy taktování. Zobrazí se menu Časy taktování. Označena je položka menu Doba zapnutí. Obr. 57 Menu Časy taktování Zvolte položku menu Doba zapnutí. Je označena doba zapnutí. Nastavte dobu zapnutí. Potvrďte zadání. Položka menu Doba zapnutí je opět označena. Zvolte položku menu Doba vypnutí. Doba vypnutí je označena T 8 Údržba a čištění 8.1 Údržba řídicí jednotky tepelného čerpadla Řídicí jednotka tepelného čerpadla nevyžaduje pravidelnou údržbu. 8.2 Čištění tepelného čerpadla OZNÁMENĺ: Poškození zařízení prostředky pro čištění a ošetřování! Nepoužívejte takové prostředky pro čištění a ošetřování, které drhnou a které obsahují kyseliny nebo chlór. Chcete-li vyčistit vnější strany tepelného čerpadla: Vnější stranu tepelného čerpadla čistěte vlhkým hadrem a čisticím prostředkem. 9 Ochrana životního prostředí a likvidace odpadu Ochrana životního prostředí je podnikovou zásadou skupiny Bosch. Kvalita výrobků, hospodárnost a ochrana životního prostředí jsou pro nás rovnocenné cíle. Zákony a předpisy o ochraně životního prostředí důsledně dodržujeme. K ochraně životního prostředí používáme s ohledem na hospodářská hlediska nejlepší možnou techniku amateriály. Obaly V oblasti obalů se podílíme na systémech specifických pro jednotlivé země, které zaručují optimální recyklaci. Všechny použité obalové materiály nezatěžují životní prostředí a lze je znovu zužitkovat. Staré zařízení Staré přístroje obsahují hodnotné materiály, které je třeba recyklovat. Konstrukční skupiny lze snadno oddělit a umělé hmoty jsou označeny. Takto lze rozdílné konstrukční skupiny roztřídit a provést jejích recyklaci nebo likvidaci. Nastavíme-li pro položku menu Doba vypnutí hodnotu 0 minut, zůstane cirkulační čerpadlo na dobu nastaveného času sepnutí zapnuté. Nastavte dobu vypnutí. Potvrďte zadání. Položka menu Doba vypnutí je opět označena. Uložte zadání. Nastavení zamítněte. Příklad: Je-li pro čas zapnutí nastaveno 10 minut a pro čas vypnutí 5 minut, běží cirkulační čerpadlo 10 minut. Poté se na 5 minut vypne. Tento cyklus se opakuje tak dlouho, dokud není dosaženo konce času sepnutí. 20 Logamatic HMC (2013/08)

21 Poruchy 10 Poruchy 10.1 Chování při poruše Dojde-li k poruše, objeví se na displeji indikace poruchy. Poznamenejte si číslo poruchy. Stiskněte na 7 sekund knoflík pro výběr. Zobrazí se hlavní menu. Nastane-li porucha znovu: Volejte servis nebo Sdělte jim číslo poruchy. Se servisem nebo firmou konzultujte další postup Indikace poruch Čís. Zobrazení Náprava 701 Porucha-nízký tlak Volejte servis nebo 702 Blokování NT presostatem Automatický reset 703 Protizámrazová ochrana 704 Překročení tepl. horkého plynu Resetuje se v hh:mm 705 Motorová ochrana ventilátoru 707 Kódování tepelného čerpadla 708 Chyba čidla zpátečky ext.zdroje 709 Chyba čidla výstupní vody 710 Chyba čidla horkého plynu 711 Chyba čidla venkovní teploty 712 Chyba čidla TV 713 Chyba čidla zdroje - vstup 714 Horký plyn při TV Tab. 7 Indikace poruch TČ se po krátké době opět automaticky spustí. Nastane-li porucha znovu: Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Čís. Zobrazení Náprava 715 Odepnutí vysokotlakým presostatem Automatický reset 716 Porucha-vysoký tlak 718 Maximální venkovní teplota Automatický reset v hh:mm 719 Minimální venkovní teplota Automatický reset v hh:mm 722 Rozdíl teplot topné vody 723 Rozdíl teplot při ohřevu TV 724 Rozdíl teplot při odtávání 725 Chyba TV 726 Chyba čidla Mix1 727 Nízký tlak v okruhu solanky 728 Chyba čidla zdroje - výstup TČ se po krátké době opět automaticky spustí. Nastane-li porucha znovu: Volejte servis nebo Volejte servis nebo TČ se po hh:mm opět automaticky spustí. Nastane-li porucha znovu: Volejte servis nebo TČ se po hh:mm opět automaticky spustí. Nastane-li porucha znovu: Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo 729 Chyba sledu fází Volejte servis nebo 730 Výkon vysušování podlahy 733 Porucha anody 734 Porucha anody 735 Chyba čidla externího zdroje Tab. 7 Indikace poruch Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo Logamatic HMC (2013/08) 21

22 Poruchy Čís. Zobrazení Náprava 736 Chyba čidla v solár. kolektoru 737 Chyba čidla v solár. zásobníku 738 Chyba čidla Mix2 750 Chyba čidla zpátečky ext.zdroje Volejte servis nebo Volejte servis nebo Volejte servis nebo Volejte servis nebo 751 Kontrola sledu fází Volejte servis nebo 752 Fáze / průtok Volejte servis nebo 755 Ztraceno spojení na slave! 756 Ztraceno spojení na master! Volejte servis nebo Volejte servis nebo 758 Porucha odtávání Volejte servis nebo 760 Porucha odtávání Porucha nezpůsobí vypnutí tepelného čerpadla, pouze se zaznamená do paměti chyb. Tab. 7 Indikace poruch 22 Logamatic HMC (2013/08)
