1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: 5. Broušení TÉMA 5.2 ZÁKLADNÍ DRUHY BRUSEK, OBSLUHA A BRUSNÉ PODMÍNKY Obor: Mechanik seřizovač Ročník: I. Zpracoval(a): Pavel Fuka Střední odborná škola Josefa Sousedíka Vsetín, 2010
2 OBSAH 1. Charakteristika brusek 2. Základní druhy brusek 3. Obsluha brusek 4. Brusné podmínky 5. Zadání k procvičení obsluhy brusek 6. Použitá literatura

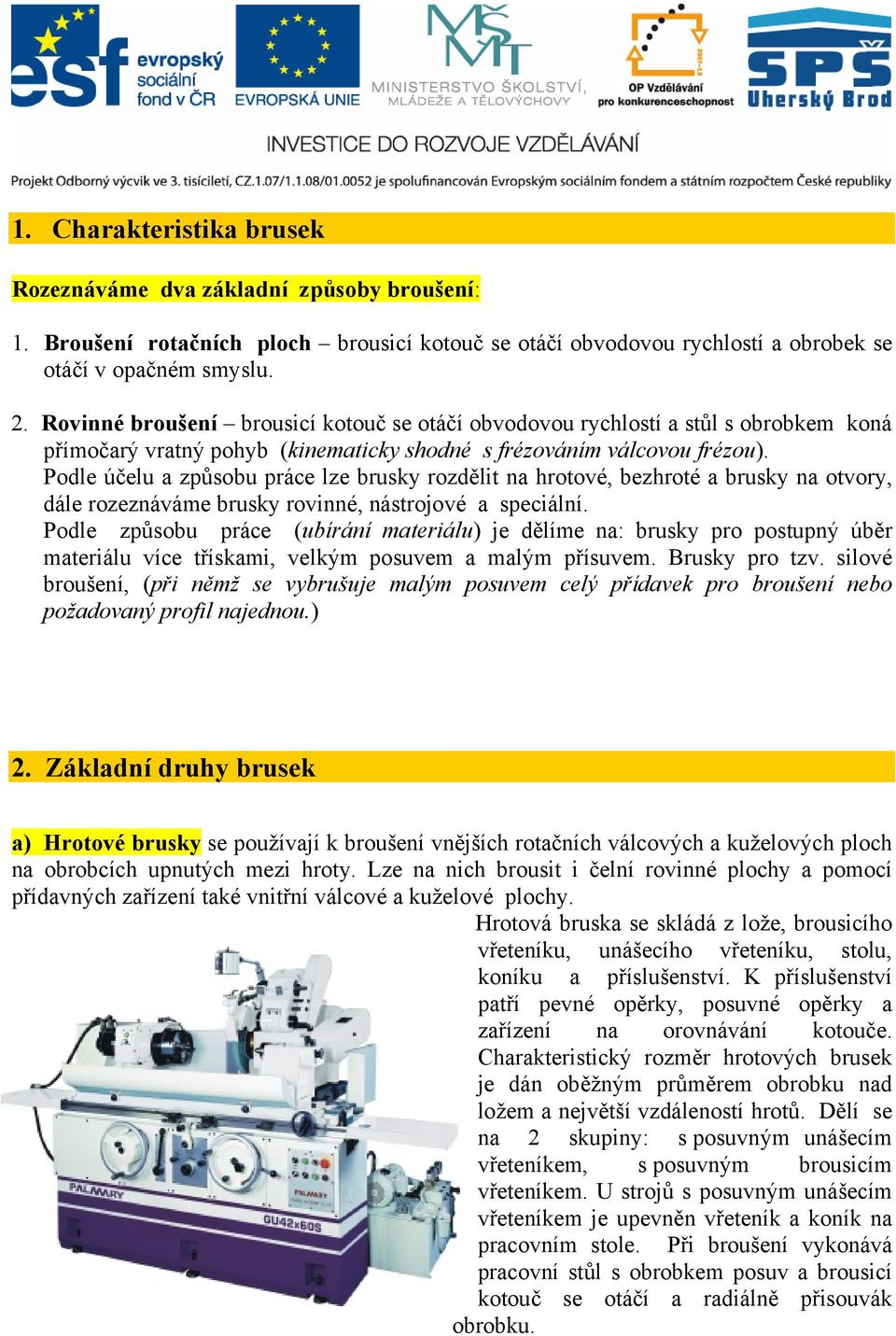

3 1. Charakteristika brusek Rozeznáváme dva základní způsoby broušení: 1. Broušení rotačních ploch brousicí kotouč se otáčí obvodovou rychlostí a obrobek se otáčí v opačném smyslu. 2. Rovinné broušení brousicí kotouč se otáčí obvodovou rychlostí a stůl s obrobkem koná přímočarý vratný pohyb (kinematicky shodné s frézováním válcovou frézou). Podle účelu a způsobu práce lze brusky rozdělit na hrotové, bezhroté a brusky na otvory, dále rozeznáváme brusky rovinné, nástrojové a speciální. Podle způsobu práce (ubírání materiálu) je dělíme na: brusky pro postupný úběr materiálu více třískami, velkým posuvem a malým přísuvem. Brusky pro tzv. silové broušení, (při němž se vybrušuje malým posuvem celý přídavek pro broušení nebo požadovaný profil najednou.) 2. Základní druhy brusek a) Hrotové brusky se používají k broušení vnějších rotačních válcových a kuželových ploch na obrobcích upnutých mezi hroty. Lze na nich brousit i čelní rovinné plochy a pomocí přídavných zařízení také vnitřní válcové a kuželové plochy. Hrotová bruska se skládá z lože, brousicího vřeteníku, unášecího vřeteníku, stolu, koníku a příslušenství. K příslušenství patří pevné opěrky, posuvné opěrky a zařízení na orovnávání kotouče. Charakteristický rozměr hrotových brusek je dán oběžným průměrem obrobku nad ložem a největší vzdáleností hrotů. Dělí se na 2 skupiny: s posuvným unášecím vřeteníkem, s posuvným brousicím vřeteníkem. U strojů s posuvným unášecím vřeteníkem je upevněn vřeteník a koník na pracovním stole. Při broušení vykonává pracovní stůl s obrobkem posuv a brousicí kotouč se otáčí a radiálně přisouvák obrobku.

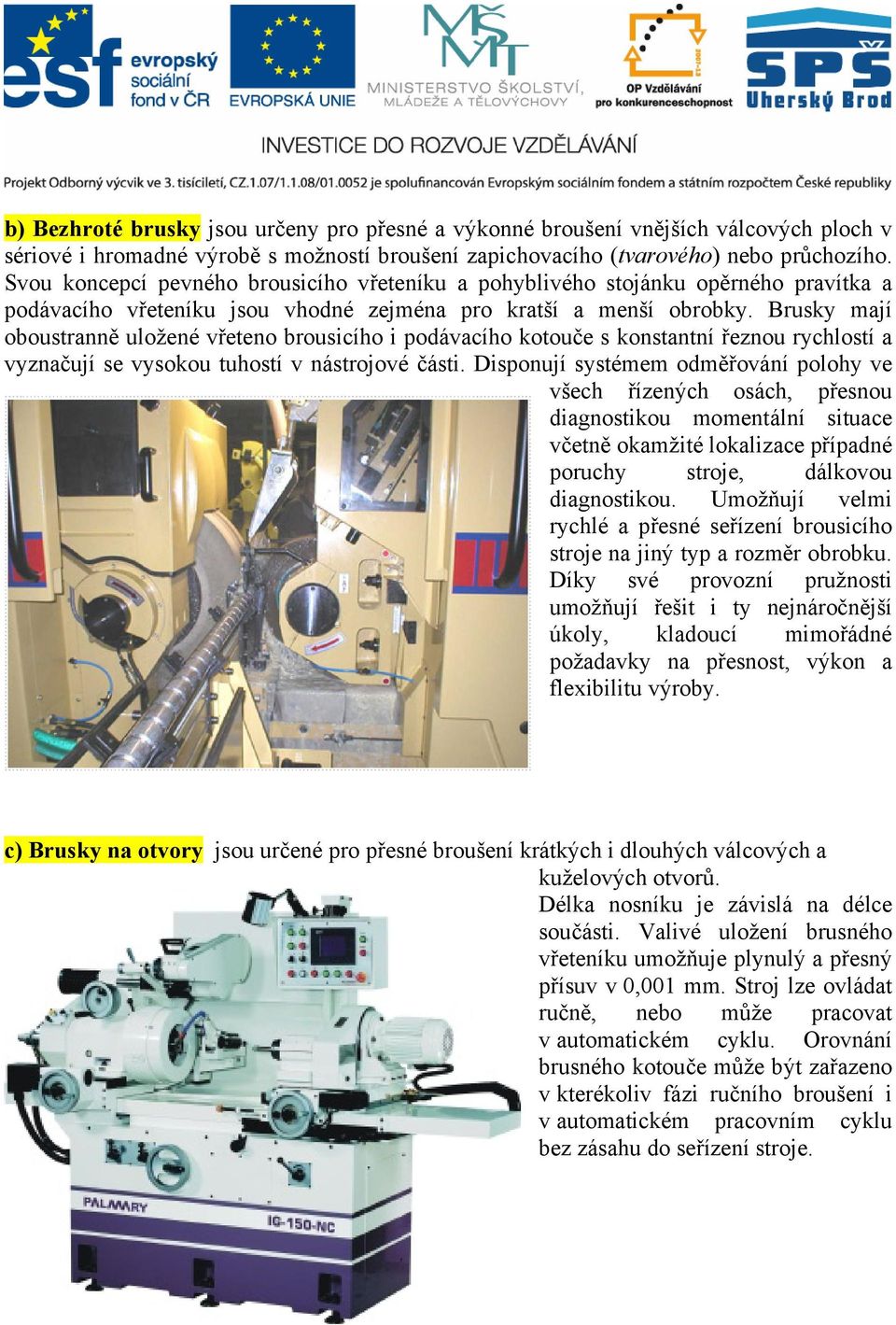

4 b) Bezhroté brusky jsou určeny pro přesné a výkonné broušení vnějších válcových ploch v sériové i hromadné výrobě s možností broušení zapichovacího (tvarového) nebo průchozího. Svou koncepcí pevného brousicího vřeteníku a pohyblivého stojánku opěrného pravítka a podávacího vřeteníku jsou vhodné zejména pro kratší a menší obrobky. Brusky mají oboustranně uložené vřeteno brousicího i podávacího kotouče s konstantní řeznou rychlostí a vyznačují se vysokou tuhostí v nástrojové části. Disponují systémem odměřování polohy ve všech řízených osách, přesnou diagnostikou momentální situace včetně okamžité lokalizace případné poruchy stroje, dálkovou diagnostikou. Umožňují velmi rychlé a přesné seřízení brousicího stroje na jiný typ a rozměr obrobku. Díky své provozní pružnosti umožňují řešit i ty nejnáročnější úkoly, kladoucí mimořádné požadavky na přesnost, výkon a flexibilitu výroby. c) Brusky na otvory jsou určené pro přesné broušení krátkých i dlouhých válcových a kuželových otvorů. Délka nosníku je závislá na délce součásti. Valivé uložení brusného vřeteníku umožňuje plynulý a přesný přísuv v 0,001 mm. Stroj lze ovládat ručně, nebo může pracovat v automatickém cyklu. Orovnání brusného kotouče může být zařazeno v kterékoliv fázi ručního broušení i v automatickém pracovním cyklu bez zásahu do seřízení stroje.

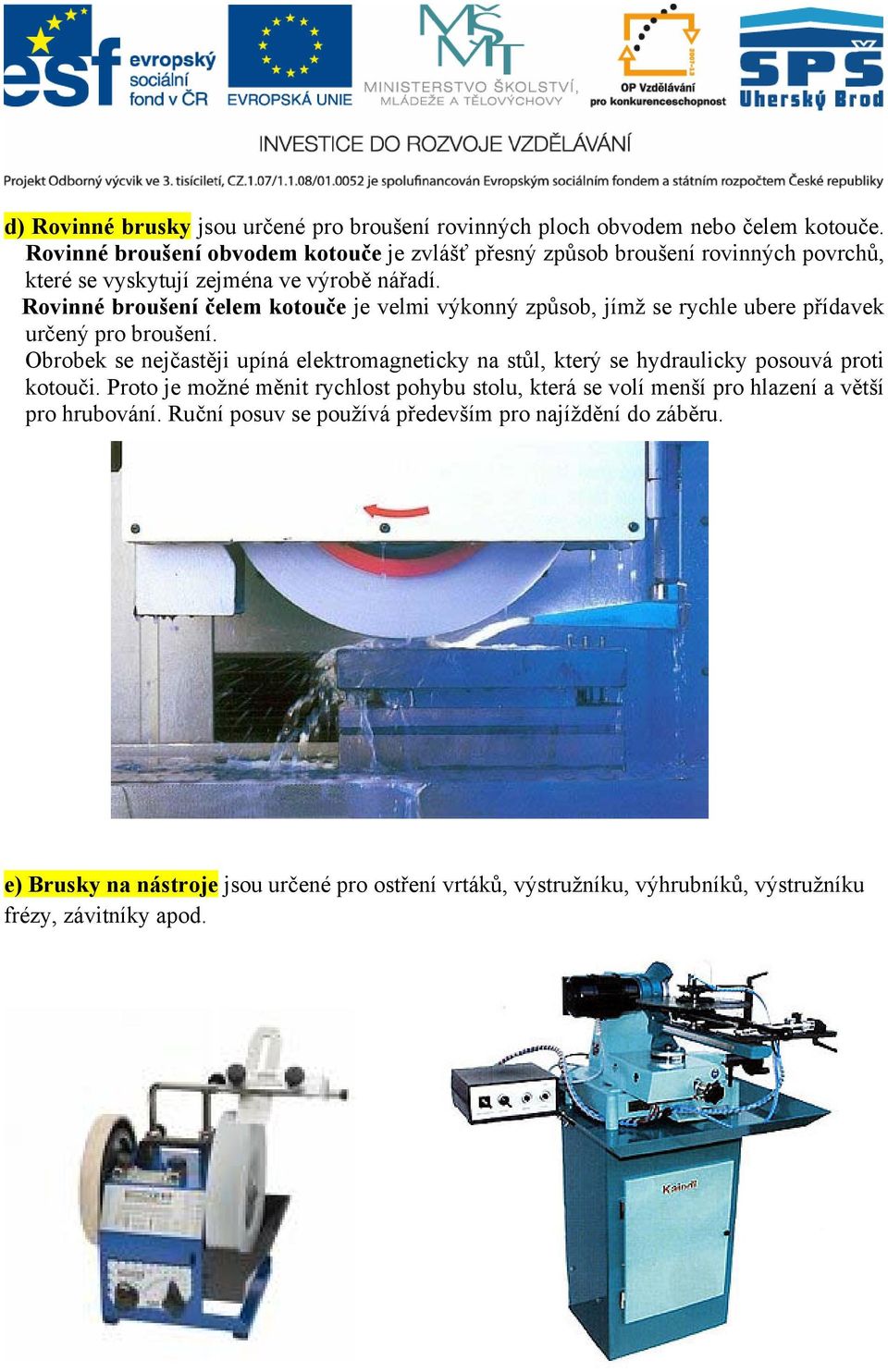

5 d) Rovinné brusky jsou určené pro broušení rovinných ploch obvodem nebo čelem kotouče. Rovinné broušení obvodem kotouče je zvlášť přesný způsob broušení rovinných povrchů, které se vyskytují zejména ve výrobě nářadí. Rovinné broušení čelem kotouče je velmi výkonný způsob, jímž se rychle ubere přídavek určený pro broušení. Obrobek se nejčastěji upíná elektromagneticky na stůl, který se hydraulicky posouvá proti kotouči. Proto je možné měnit rychlost pohybu stolu, která se volí menší pro hlazení a větší pro hrubování. Ruční posuv se používá především pro najíždění do záběru. e) Brusky na nástroje jsou určené pro ostření vrtáků, výstružníku, výhrubníků, výstružníku frézy, závitníky apod.

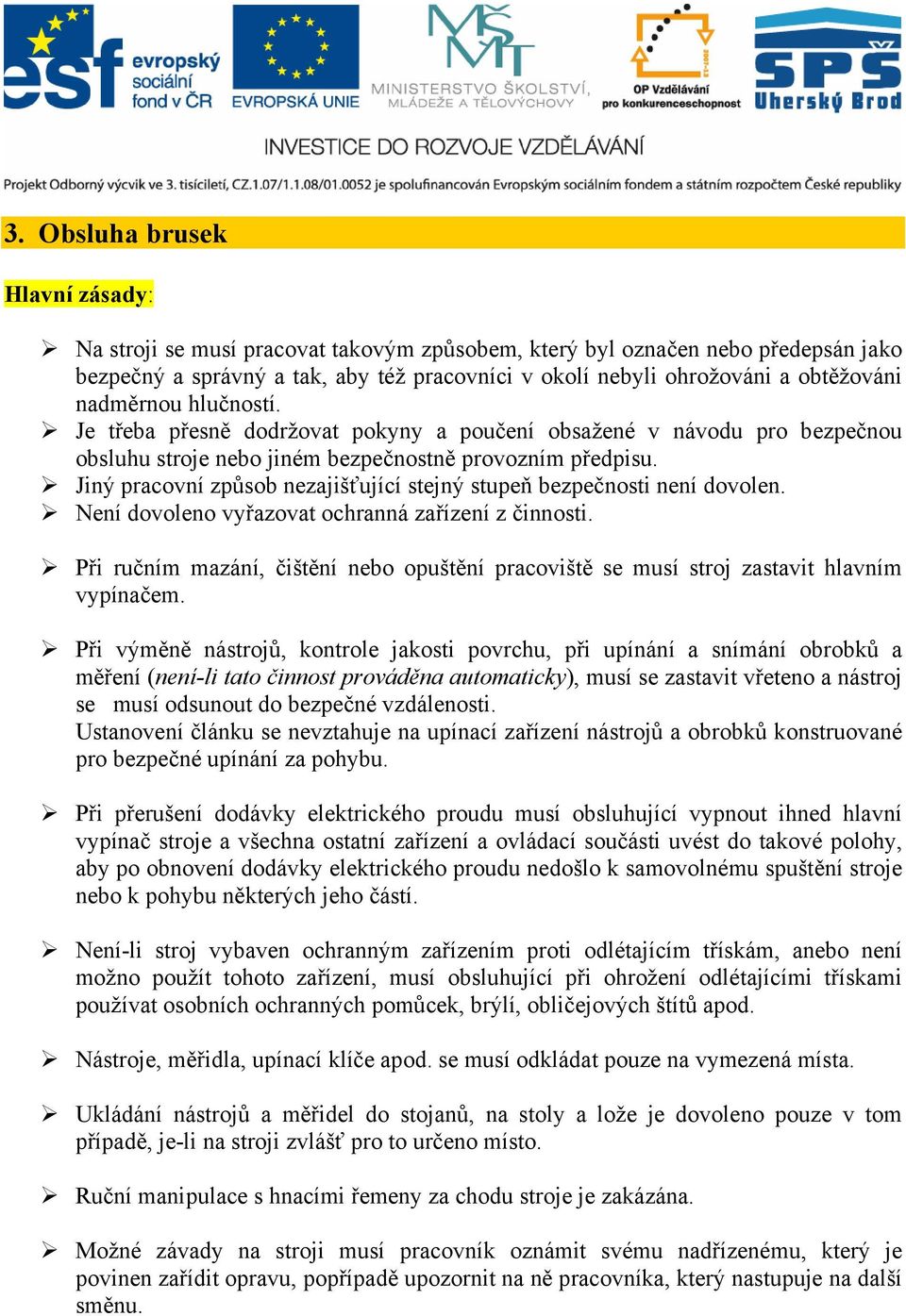

6 3. Obsluha brusek Hlavní zásady: Na stroji se musí pracovat takovým způsobem, který byl označen nebo předepsán jako bezpečný a správný a tak, aby též pracovníci v okolí nebyli ohrožováni a obtěžováni nadměrnou hlučností. Je třeba přesně dodržovat pokyny a poučení obsažené v návodu pro bezpečnou obsluhu stroje nebo jiném bezpečnostně provozním předpisu. Jiný pracovní způsob nezajišťující stejný stupeň bezpečnosti není dovolen. Není dovoleno vyřazovat ochranná zařízení z činnosti. Při ručním mazání, čištění nebo opuštění pracoviště se musí stroj zastavit hlavním vypínačem. Při výměně nástrojů, kontrole jakosti povrchu, při upínání a snímání obrobků a měření (není-li tato činnost prováděna automaticky), musí se zastavit vřeteno a nástroj se musí odsunout do bezpečné vzdálenosti. Ustanovení článku se nevztahuje na upínací zařízení nástrojů a obrobků konstruované pro bezpečné upínání za pohybu. Při přerušení dodávky elektrického proudu musí obsluhující vypnout ihned hlavní vypínač stroje a všechna ostatní zařízení a ovládací součásti uvést do takové polohy, aby po obnovení dodávky elektrického proudu nedošlo k samovolnému spuštění stroje nebo k pohybu některých jeho částí. Není-li stroj vybaven ochranným zařízením proti odlétajícím třískám, anebo není možno použít tohoto zařízení, musí obsluhující při ohrožení odlétajícími třískami používat osobních ochranných pomůcek, brýlí, obličejových štítů apod. Nástroje, měřidla, upínací klíče apod. se musí odkládat pouze na vymezená místa. Ukládání nástrojů a měřidel do stojanů, na stoly a lože je dovoleno pouze v tom případě, je-li na stroji zvlášť pro to určeno místo. Ruční manipulace s hnacími řemeny za chodu stroje je zakázána. Možné závady na stroji musí pracovník oznámit svému nadřízenému, který je povinen zařídit opravu, popřípadě upozornit na ně pracovníka, který nastupuje na další směnu.
7 4. Brusné podmínky Informativní hodnoty používaných řezných rychlostí broušení ocel 30 m.s -1 litina 25 neželezné kovy 30 Výpočet řezné rychlostí: π. d. n v = (dosazujeme broušený průměr) Zadání k procvičení obsluhy brusek Na přiděleném pracovišti po předvedení obsluhy brusek a) proveďte samostatné seznámení a praktické vyzkoušení: s el.ovládáním brusky (hlavní vypínač, spínač osvětlení, spínač chladicí kapaliny) s ručním ovládáním pohybu stolu a odečítáním na dělícím kroužku nonia s řazením pracovního hydraulického ovládání stolu s mazacím systémem centrálního mazání a ručního mazání s povinnou údržbou a čištění stroje b) praktické předvedení ovládání: spuštění a vypnutí všech elektr. ovladačů stroje ruční odjetí stolu o zadanou míru v jednotlivých směrech ovládání mechanismů pracovního posuvu v daném směru

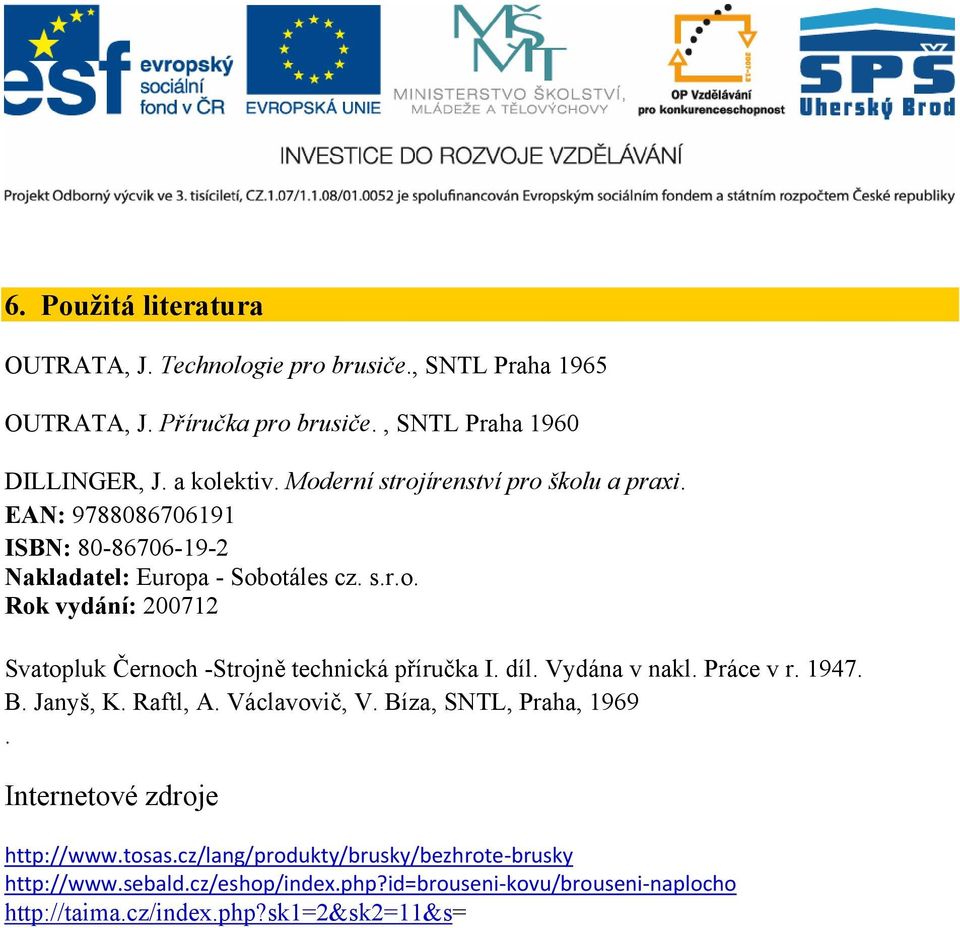

8 6. Použitá literatura OUTRATA, J. Technologie pro brusiče., SNTL Praha 1965 OUTRATA, J. Příručka pro brusiče., SNTL Praha 1960 DILLINGER, J. a kolektiv. Moderní strojírenství pro školu a praxi. EAN: ISBN: Nakladatel: Europa - Sobotáles cz. s.r.o. Rok vydání: Svatopluk Černoch -Strojně technická příručka I. díl. Vydána v nakl. Práce v r B. Janyš, K. Raftl, A. Václavovič, V. Bíza, SNTL, Praha, Internetové zdroje brusky kovu/brouseni naplocho
