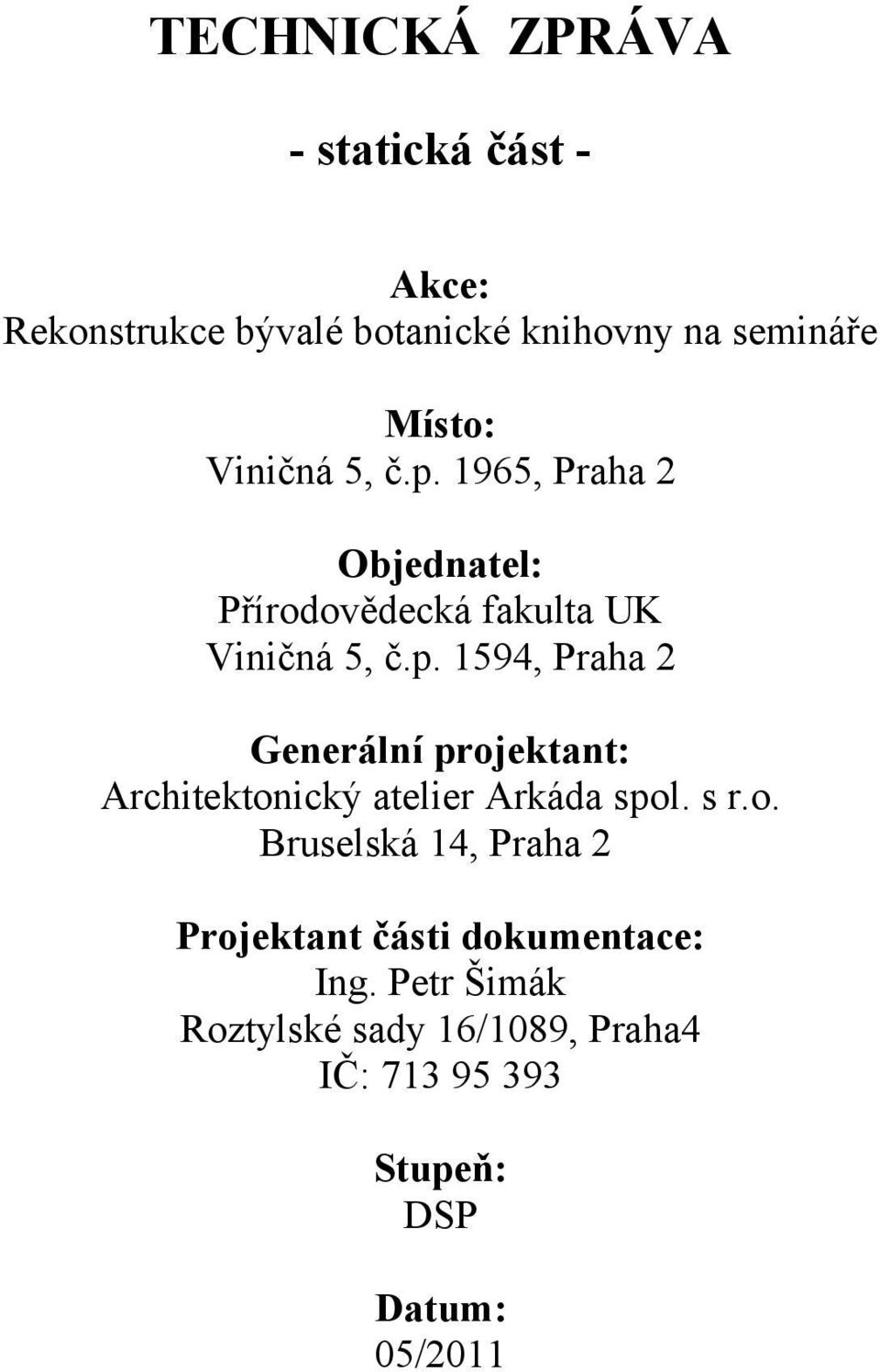

1 TECHNICKÁ ZPRÁVA - statická část - Akce: Rekonstrukce bývalé botanické knihovny na semináře Místo: Viničná 5, č.p. 1965, Praha 2 Objednatel: Přírodovědecká fakulta UK Viničná 5, č.p. 1594, Praha 2 Generální projektant: Architektonický atelier Arkáda spol. s r.o. Bruselská 14, Praha 2 Projektant části dokumentace: Ing. Petr Šimák Roztylské sady 16/1089, Praha4 IČ: Stupeň: DSP Datum: 05/2011

s r.o. Bruselská 14, Praha 2 Projektant části dokumentace: Ing.

2 1. Úvod : Statická část dokumentace vypracovaná ve stupni DSP se týká navržených stavebních úprav konstrukcí v prostorech bývalé knihovny v přízemí výše uvedeného objektu. Navržené úpravy jsou podrobně popsány ve stavební části projektové dokumentace a typově je lze rozdělit do následujících základních částí : 1. vybourání třech dispozičních příček skladu a místností knihovny 2. vybourání příček sociálního zázemí v chodbovém traktu 3. vybourání nových dveřních otvorů 4. provedení nových lehkých dispozičních příček SDK 5. vybudování lehké galerie Vestavba galerie je navržena jako lehká dřevěné konstrukce tak, aby bylo co nejlépe využito výškových poměrů v místnostech. Stavebně se jedná o jednoduchou lehkou konstrukci umístěnou v konci místností na celou její šířku. Vyložení do místností prakticky nepřesahuje třetinu rozpětí traktu a je navrženo 2.5m.! Užitné zatížení vestavby je uvažováno hodnotou pn=1.5kn/m2! Užitné zatížení původních podlahových ploch pak hodnotou pn= kn/m2 2. Podklady : - Stavebně-architektonický návrh - zaměření dotčených částí objektu 3. Použité normy : ČSN EN Zatížení stavebních konstrukcí ČSN EN Navrhování dřevěných konstrukcí 4. Konstrukční řešení: ad1 vybourání třech dispozičních příček Vybourání dispozičních příček není přímým zásahem do nosných konstrukcí. Přesto bude třeba ověřit jejich skutečné provedení a jejich zapojení do konstrukce destruktivními sondami. V každém případě, i když je bude možné bez statických úprav odstranit, je třeba počítat s odlehčením stávajících podchytávek (ocelových nosníků), které může mít za následek prorýsování vlasových trhlin do stropu suterénu. Přestože tyto poruchy nejsou statiky závažné a jsou pouze odezvou na odlehčení, je třeba dopředu počítat s jejich opravou. ad2 vybourání příček sociálního zázemí Vybourání dispozičních příček sociálního zázemí v původně chodbovém traktu je staticky zanedbatelné a vzhledem rozpětí traktu nedojde zde pravděpodobně k žádné odezvě v navazujících konstrukcích.

vybourání třech dispozičních příček skladu a místností knihovny 2. vybourání příček sociálního zázemí v chodbovém traktu 3. vybourání nových dveřních otvorů 4.

3 ad3 vybourání nových dveřních otvorů Vybourání nových dveřních otvorů je staticky zanedbatelnou úpravou a při jejich šířce do 1.50m bude postačující jejich zajištění běžným způsobem stavebními překlady. Tyto překlady mohou být provedeny z ocelových nosníků případně z typových betonových prefabrikátů. V nové dispozici nepotřebné stávající otvory budou zazděny. V každém případě bude třeba nově provedené otvory zajistit na celou šířku stěn a překlady ukládat postupně z obou stran. ad4 provedení nových lehkých dispozičních příček SDK Provedení nových lehkých příček ze sádrokartonu v místnosti bývalé knihovny je staticky zcela podružné, jelikož zatížení od nich nemůže nikdy přesáhnout zatížení uvažovaná v knihovně. Pro jejich provedení bude proto třeba pouze respektovat konstrukční zásady systému a doporučení jeho výrobce. ad5 vybudování lehké galerie Vybudování nové lehké galerie v jedné z místností je asi staticky nejzávažnějším zásahem a bude vyžadovat ověření stávajících konstrukcí, do kterých bude opřena. Galerie je navržena jako lehká dřevěná konstrukce v konci jedné z místností na celou její šířku 5.35m s vyložením 2.5m. Nosné konstrukce je tvořena dřevěnými sloupky profilu 12/12, přes které je uložen dřevěný průvlak profilu 12/18 na konci vyložení. Do tohoto průvlaku pak budou uloženy dřevěné stropnice profilu 10/12, které na druhé straně budou uloženy do kapes v nosném zdivu. Dřevěný průvlak bude kromě podepření sloupky uložen na jedné straně do kapsy v nosném zdivu a ne druhé straně bude kotven do stávající cihelné příčky. Podpůrné sloupky galerie budou opřeny přes roznášecí betonové prahy do vrcholů cihelných kleneb nad suterénem. Pochozí plocha galerie bude tvořena dřevoštěpkovými deskami tl mm, které budou důkladně vzájemně prošroubovány a jako deska budou přišroubovány k dřevěným stropnicím. Přístup ne galerii bude po lehkém ocelodřevěném schodišti umístěném v roho místnoti u hlavní nosné traktové zdi. 5. Důležitá upozornění : Před zahájením prací musí být proveden důkladný průzkum úpravami dotčených stávajících konstrukcí Všechny dřevěné konstrukce musí být preventivně ošetřeny proti houbám a dřevokaznému hmyzu Před sekáním do nosných stěn bude ověřena poloha a využití stávajících komínů. Přestože komíny neslouží původnímu účelu budou konce dřevěných prvků v jejich těsné blízkosti preventivně oplechovány. Před bouráním budou v dotčených konstrukcích odpojena všechna média (voda, elktro, plyn, zabezpečení apod.) Bourané konstrukce budou rozebírány postupně a budou po celou dobu zajištěny proti samovolnému zřícení vybouraný materiál bude odvážen průběžně

V nové dispozici nepotřebné stávající otvory budou zazděny. V každém případě bude třeba nově provedené otvory zajistit na celou šířku stěn a překlady ukládat postupně z obou stran.

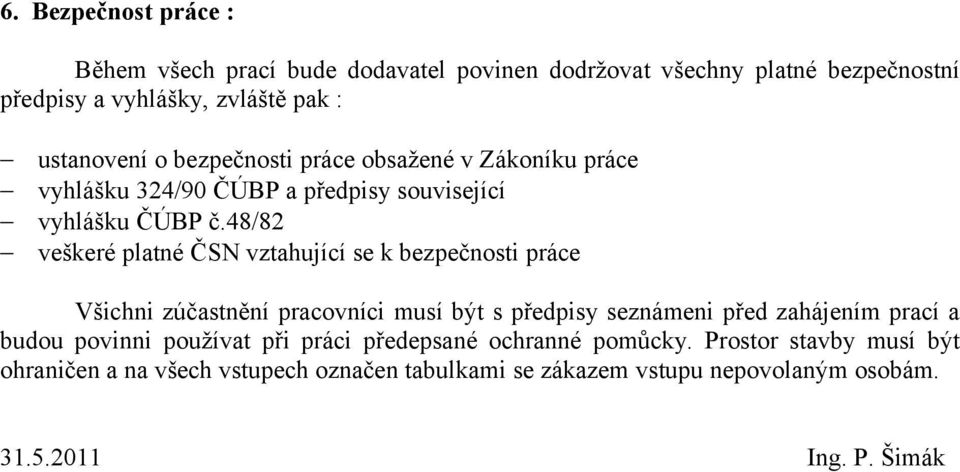

4 6. Bezpečnost práce : Během všech prací bude dodavatel povinen dodržovat všechny platné bezpečnostní předpisy a vyhlášky, zvláště pak : ustanovení o bezpečnosti práce obsažené v Zákoníku práce vyhlášku 324/90 ČÚBP a předpisy související vyhlášku ČÚBP č.48/82 veškeré platné ČSN vztahující se k bezpečnosti práce Všichni zúčastnění pracovníci musí být s předpisy seznámeni před zahájením prací a budou povinni používat při práci předepsané ochranné pomůcky. Prostor stavby musí být ohraničen a na všech vstupech označen tabulkami se zákazem vstupu nepovolaným osobám Ing. P. Šimák

48/82 veškeré platné ČSN vztahující se k bezpečnosti práce Všichni zúčastnění pracovníci musí být s předpisy seznámeni před zahájením prací a budou

5 OBRAZOVÉ PŘÍLOHY - statická část - Akce: Rekonstrukce bývalé botanické knihovny na semináře Místo: Viničná 5, č.p. 1965, Praha 2 Objednatel: Přírodovědecká fakulta UK Viničná 5, č.p. 1594, Praha 2 Generální projektant: Architektonický atelier Arkáda spol. s r.o. Bruselská 14, Praha 2 Projektant části dokumentace: Ing. Petr Šimák Roztylské sady 16/1089, Praha4 IČ: Stupeň: DSP Datum: 05/2011
