2 T E C H N I C K Á Z P R Á V A STAVEBNĚ KONSTRUKČNÍ ČÁST (dokumentace pro provádění stavby- SO 04 opěrná stěna) a) podrobný popis navrženého nosného systému stavby s rozlišením jednotlivých konstrukcí podle druhu; technologie a navržených materiálů Projektová dokumentace řeší stavební objekt SO 04 opěrné stěny. Výškové umístění objektů školky vyvolalo terénní úpravy v podobě zářezů, které místy dosahují hloubky max.6,0 m. Z důvodu malého prostoru mezi hranicí pozemku a objekty školky se musí provézt zabezpečení svahu zářezu proti jeho ujetí zřízením opěrné stěny. S ohledem na způsob provádění a geometrii opěrné stěny byla navržena opěrná stěna z vrtaných pilot, která se v místě hlubokého zářezu navíc opatřuje ve dvou úrovních kotvami. Geologické poměry Pro danou stavbu byl v listopadu 2012 proveden IG průzkum. IG průzkum provedla firma K+K průzkum s.r.o. Mgr.Branislav Kuthan. V místě uvažované stavby byly provedeny kopané sondy a byly převzaty hodnoty z již provedené vrtané sondy. Přesné popisy provedených sond jsou provedeny v IG průzkumu. Z geologického průzkumu vyplynulo následující : - základové poměry jsou komplikovány výskytem nehomogenní základové půdy v důsledku ukloněných geologických vrstev - hladina podzemní vody nebyla v kopaných sondách naražena; hladina podzemní vody v provedené vrtané sondě nebyla rovněž zastižena Při návrhu základových konstrukcí se vycházelo z následujícího : - únosnost stávající zeminy v základové spáře Rdt = 200kPa - modul přetvárnosti základové zeminy Edef= 30MPa - v základové spáře není hladina podzemní vody - v základové spáře nejsou spraše a ani jinak rozbřídavé zeminy - v zemině pod základovou spárou nejsou organické zbytky Výkopy : Piloty se budou vrtat z úrovně stávajícího terénu,který se upraví pro pojezd vrtací soupravy. Nejprve se vyvrtají a provedou piloty. Následně se v líci bude odtěžovat zemina na úroveň, kde bude provedeno ukotvení pilotové stěny do zeminy. Po té se provede vodorovný nosník a provede se ukotvení. Po ukotvení se provede odtěžení na úroveň, kde bude další ukotvení, nebo odtěžení bude provedeno na úroveň zemní pláně. Základy : Základy jsou tvořeny spodní částí pilot

Výškové umístění objektů školky vyvolalo terénní úpravy v podobě zářezů, které místy dosahují hloubky max.6,0 m.

3 Svislé konstrukce: Jedná se o vrtané piloty průměru 700 mm, které budou provedeny do hloubky 4,0 m pod úroveň upraveného terénu před lícem opěrné stěny. Piloty jsou navrženy jako železobetonové, které se v místech hlubšího zářezu ukotví kotvami ve dvou úrovních. Kotvení bude v líci uchyceno do vodorovného nosníku. Pilotová stěna bude na lícní straně opatřena torkretem beton tl.100 mm na kotvenou ocelovou síť. Pilotová stěna musí být v patě opatřena po 1,0 m drenážním potrubím, které bude procházet skrz pilotovou stěnu a bude odvodňovat její rub. Přesnější návrh bude proveden po provedeném IG průzkumu. V hlavě piloty bude po celé délce opěrné stěny ukotveno ocelové zábradlí. Ocelové zábradlí bude pozinkované a v patě bude přes chemicky lepené kotvy ukotveno do železobetonu pilotové stěny. Vodorovné konstrukce V místech, kde je hlubší zářez, jsou provedeny u pilot vodorovné železobetonové průvlaky, ve kterých začínají kotvy ukotvené do zeminy. V hlavě piloty bude po celé délce opěrné stěny ukotveno ocelové zábradlí. Ocelové zábradlí bude pozinkované a v patě bude přes chemicky lepené kotvy ukotveno do železobetonu pilotové stěny. b) definitivní průřezové rozměry jednotlivých konstrukčních prvků Piloty průměr 700 mm; podélné průvlaky 300 x 400 mm; kotvy průměr 32 mm. c) údaje o uvažovaných zatíženích ve statickém výpočtu (stálá, užitná, klimatická, apod.) ČSN EN Zatížení konstrukcí - povrch terénu - 5,00 kn. m -2 - náhradní zatížení objektu 60,00 kn. m -1 - sníh - 0,70 kpa - I. sněhová oblast (Dle ČSN EN ) d) údaje o požadované jakosti navržených materiálů BETON C30/37 /v základových konstrukcích cement struskoportlandský/ OCEL 10505(R) B500B, S235;10607 e) popis netradičních technologických postupů a zvláštních požadavků na provádění a jakost navržených konstrukcí Pro objekt je použito standartních konstrukcí,detailů a technologických - 2 -

Pilotová stěna bude na lícní straně opatřena torkretem beton tl.100 mm na kotvenou ocelovou síť.

4 postupů. Od provádění nejsou vyžadovány zvláštní požadavky a technologické postupy. Jakost navržených materiálů : BETON C30/37 /v základových konstrukcích cement struskoportlandský/ OCEL 10505(R) B500B, S235;10607 f) stanovení požadovaných kontrol zakrývaných konstrukcí a případných kontrolních měření a zkoušek, pokud jsou požadovány nad rámec povinných stanovených příslušnými technologickými předpisy a ČSN Veškeré zakrývané stavební konstrukce musí být prováděny na základě platných norem a předpisů vydaných výrobci použitých stavebních materiálů. Musí být dodrženy veškeré stavební technologie a postupy předepsané v normách a výrobci. Za dodržování těchto předpisů odpovídá dodavatel stavby. g) v případě změn stávající stavby popis konstrukce, jejího současného stavu, technologický postup s upozorněním na nutná opatření k zachování stability a únosnosti vlastní konstrukce, případně bezprostředně sousedících objektů Oproti projektu pro stavební povolení nedošlo ke změnám. h) požadavky na vypracování dokumentace zajišťované zhotovitelem stavby (obsah a rozsah, upozornění na hodnosty minimální únosnosti, které musí konstrukce splňovat) Zhotovitel stavby musí před vlastním prováděním navrhnout zapažení zářezu, které bude sloužit jako trvalá ochrana zářezu proti sesunutí. Zapažení je navrženo jako pilotová stěna, která bude na určitých místech kotvená do stávající zeminy.. i) požadavky na protipožární ochranu konstrukcí Nejsou vzneseny požadavky na protipožární ochranu konstrukcí. j) seznam použitých podkladů: předpisů, ČSN, literatury, výpočetních programů apod. Použité podklady - ČSN EN Zásady navrhování konstrukcí - 3 -

kontrolních měření a zkoušek, pokud jsou požadovány nad rámec povinných stanovených příslušnými technologickými předpisy a ČSN Veškeré zakrývané stavební konstrukce musí být prováděny na základě

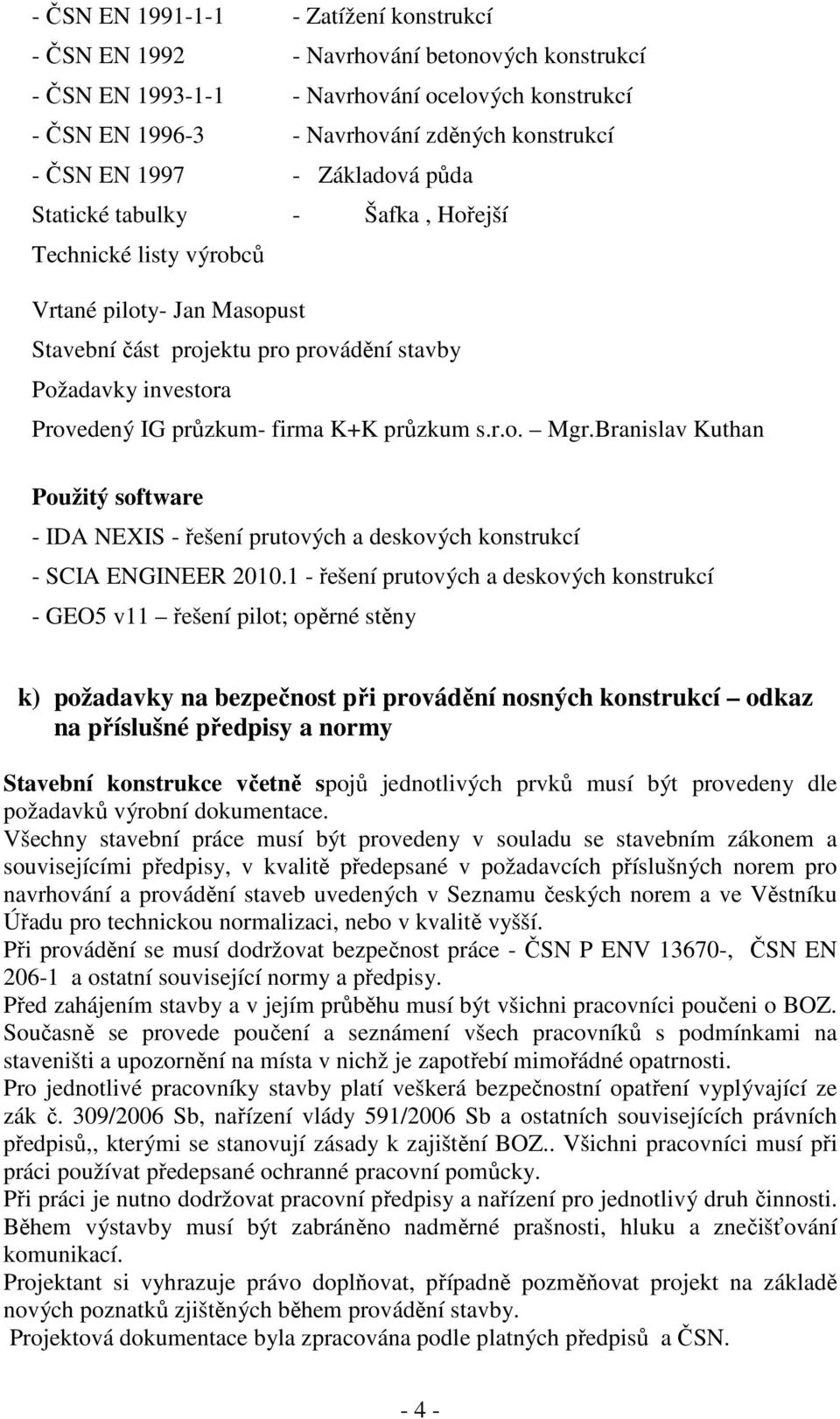

5 - ČSN EN Zatížení konstrukcí - ČSN EN Navrhování betonových konstrukcí - ČSN EN Navrhování ocelových konstrukcí - ČSN EN Navrhování zděných konstrukcí - ČSN EN Základová půda Statické tabulky - Šafka, Hořejší Technické listy výrobců Vrtané piloty- Jan Masopust Stavební část projektu pro provádění stavby Požadavky investora Provedený IG průzkum- firma K+K průzkum s.r.o. Mgr.Branislav Kuthan Použitý software - IDA NEXIS - řešení prutových a deskových konstrukcí - SCIA ENGINEER řešení prutových a deskových konstrukcí - GEO5 v11 řešení pilot; opěrné stěny k) požadavky na bezpečnost při provádění nosných konstrukcí odkaz na příslušné předpisy a normy Stavební konstrukce včetně spojů jednotlivých prvků musí být provedeny dle požadavků výrobní dokumentace. Všechny stavební práce musí být provedeny v souladu se stavebním zákonem a souvisejícími předpisy, v kvalitě předepsané v požadavcích příslušných norem pro navrhování a provádění staveb uvedených v Seznamu českých norem a ve Věstníku Úřadu pro technickou normalizaci, nebo v kvalitě vyšší. Při provádění se musí dodržovat bezpečnost práce - ČSN P ENV , ČSN EN a ostatní související normy a předpisy. Před zahájením stavby a v jejím průběhu musí být všichni pracovníci poučeni o BOZ. Současně se provede poučení a seznámení všech pracovníků s podmínkami na staveništi a upozornění na místa v nichž je zapotřebí mimořádné opatrnosti. Pro jednotlivé pracovníky stavby platí veškerá bezpečnostní opatření vyplývající ze zák č. 309/2006 Sb, nařízení vlády 591/2006 Sb a ostatních souvisejících právních předpisů,, kterými se stanovují zásady k zajištění BOZ.. Všichni pracovníci musí při práci používat předepsané ochranné pracovní pomůcky. Při práci je nutno dodržovat pracovní předpisy a nařízení pro jednotlivý druh činnosti. Během výstavby musí být zabráněno nadměrné prašnosti, hluku a znečišťování komunikací. Projektant si vyhrazuje právo doplňovat, případně pozměňovat projekt na základě nových poznatků zjištěných během provádění stavby. Projektová dokumentace byla zpracována podle platných předpisů a ČSN

K+K průzkum s.r.o. Mgr.Branislav Kuthan Použitý software - IDA NEXIS - řešení prutových a deskových konstrukcí - SCIA ENGINEER 2010.

6 Upozornění : Při vlastním provádění při odvrtávání pilot pažících stěn je nutné potvrdit geologii z geologického průzkumu. Při odchylných hodnotách je nutné skutečnost řešit se statikem. Vysoké Mýto, říjen 2012 Vypracoval : ing. Jiří Kopecký - 5 -
