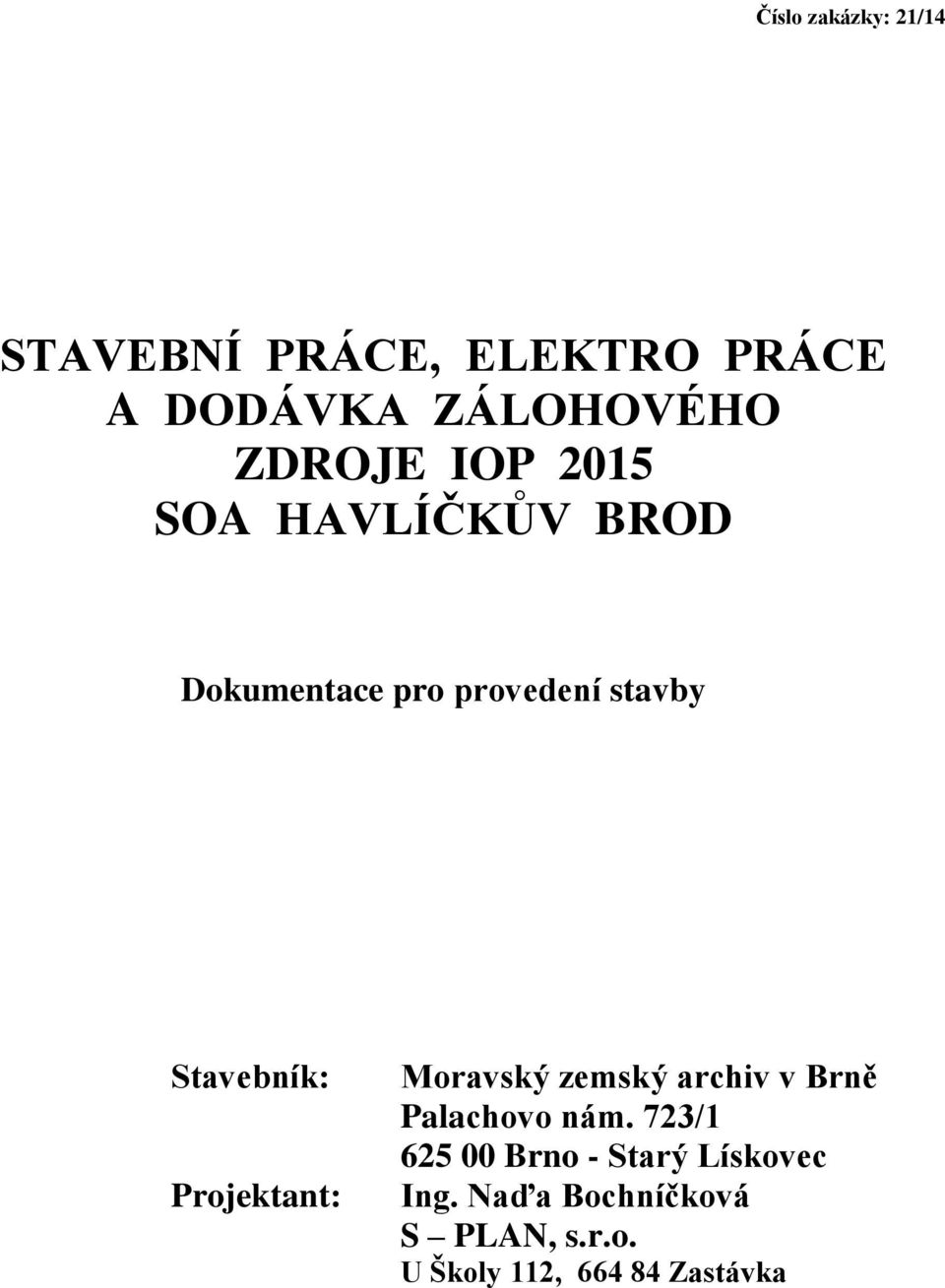

1 Číslo zakázky: 21/14 STAVEBNÍ PRÁCE, ELEKTRO PRÁCE A DODÁVKA ZÁLOHOVÉHO ZDROJE IOP 2015 SOA HAVLÍČKŮV BROD Dokumentace pro provedení stavby Stavebník: Projektant: Moravský zemský archiv v Brně Palachovo nám. 723/ Brno - Starý Lískovec Ing. Naďa Bochníčková S PLAN, s.r.o. U Školy 112, Zastávka

2 Obsah: A. Průvodní zpráva A.1 Identifikační údaje A.1.1 Údaje o stavbě A.1.2 Údaje o žadateli/stavebníkovi A.1.3 Údaje o zpracovateli společné dokumentace A.2 Seznam vstupních podkladů A.3 Údaje o území A.4 Údaje o stavbě A.5 Členění stavby na objekty a technická a technologická zařízení B. Souhrnná technická zpráva B.1 Popis území stavby B.2 Celkový popis stavby B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek B.2.2 Celkové urbanistické a architektonické řešení B.2.3 Celkové provozní řešení, technologie výroby B.2.4 Bezbariérové užívání stavby B.2.5 Bezpečnost při užívání stavby B.2.6 Základní charakteristika objektů B.2.7 Základní charakteristika technických a technologických zařízení B.2.8 Požárně bezpečnostní řešení stavby B.2.9 Zásady hospodaření s energiemi B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí, zásady řešení parametrů stavby B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí B.3 Připojení na technickou infrastrukturu B.4 Dopravní řešení B.5 Řešení vegetace a souvisejících terénních úprav B.6 Popis vlivů stavby na životní prostředí a jeho ochrana B.7 Ochrana obyvatelstva B.8 Zásady organizace výstavby C. Situační výkresy C.1 Situační výkres širších vztahů C.2 Celkový situační výkres C.3 Koordinační situační výkres C.4 Katastrální situační výkres C.5 Speciální situační výkres D. Dokumentace objektů a technických a technologických zařízení D.1 Dokumentace stavebního nebo inženýrského objektu D.1.1 Architektonicko-stavební řešení D.1.2 Stavebně konstrukční řešení D.1.3 Požárně bezpečnostní řešení D.1.4 Technika prostředí D.2 Dokumentace technických a technologických zařízení E. Dokladová část E.1 Závazná stanoviska, rozhodnutí, vyjádření dotčených orgánů E.1.1 Stanoviska vlastníků veřejné dopravní a technické infrastruktury k možnosti a způsobu napojení, vyznačená například na situačním výkrese E.1.2 Stanovisko vlastníka nebo provozovatele k podmínkám zřízení stavby, provádění prací a činností v dotčených ochranných a bezpečnostních pásmech podle jiných právních předpisů E.2 Stanoviska vlastníků veřejné dopravní a technické infrastruktury E.3 Geodetický podklad pro projektovou činnost zpracovaný podle jiných právních předpisů E.4 Projekt zpracovaný báňským projektantem E.5 Průkaz energetické náročnosti budovy podle zákona o hospodaření energií E.6 Ostatní stanoviska, vyjádření, posudky a výsledky jednání vedených v průběhu zpracování dokumentace 2

3 A. Průvodní zpráva A.1 Identifikační údaje A.1.1 Údaje o stavbě Název stavby: STAVEBNÍ PRÁCE, ELEKTRO PRÁCE A DODÁVKA ZÁLOHOVÉHO ZDROJE IOP 2015 SOA HAVLÍČKŮV BROD Místo stavby: k.ú Havlíčkův Brod p.č Sousední pozemky: k.ú. Havlíčkův Brod p.č. 3067/1, 3067/7, 3067/16, 4446 Předmět dokumentace: dokumentace pro provedení stavby A.1.2 Údaje o žadateli/stavebníkovi Moravský zemský archiv v Brně Palachovo nám. 723/ Brno - Starý Lískovec A.1.3 Údaje o zpracovateli společné dokumentace Ing. Naďa Bochníčková S PLAN, s.r.o. U Školy 112, Zastávka IČO: A.2 Seznam vstupních podkladů - výchozí požadavky investora - ČSN a odborná literatura - prohlídka staveniště A.3 Údaje o území Objekt Státního okresního archivu Havlíčkův Brod se nachází na parcelách č a 4446 v Havlíčkově Brodě v ulici Kyjovská Stavební úpravy spočívající ve zpevnění stropní konstrukce 1.NP a 2.NP a drobných stavebních úpravách v 2. NP, budou provedeny v budově na pozemku p.č A.4 Údaje o stavbě Stávající objekt je obdélníkového půdorysu a má čtyři nadzemní podlaží a je zastřešený plochou střechou. Půdorysně je budova řešena jako trojtakt. Dojde k zesílení stropní konstrukce nad 1.NP a 2.NP z důvodu zvýšení zatížení na 10 kn/m 2. Objekt je napojen stávajícími přípojkami inženýrských sítí. A.5 Členění stavby na objekty a technická a technologická zařízení Stavba není rozdělena na objekty. Počet účelových jednotek: administrativní objekt B. Souhrnná technická zpráva B.1 Popis území stavby Stávající objekt je obdélníkového půdorysu a má čtyři nadzemní podlaží a je zastřešený plochou střechou. Půdorysně je budova řešena jako trojtakt. Dojde k zesílení stropní konstrukce nad 1.NP a 2.NP. B.2 Celkový popis stavby B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek Jedná se o zvýšení zatížení stropní konstrukce. Důvodem je umístění servrovny a UPS v prostorách nynější kanceláře a chodby. 3

4 B.2.2 Celkové urbanistické a architektonické řešení V 1.NP dojde k vybourání stávající příčky mezi dvěma kancelářemi a dozdění příčky v chodbě. V ostatních podlažích nebudou provedeny dispoziční změny. B.2.3 Celkové provozní řešení, technologie výroby Technologie servrovny a UPS bude kompletní dodávkou vybrané firmy. B.2.4 Bezbariérové užívání stavby Jedná se o stávající objekt, není požadováno. B.2.5 Bezpečnost při užívání stavby Ke kolaudaci budou předloženy revize techn. zařízení budovy. B.2.6 Základní charakteristika objektů Jedná se o drobné dispoziční změny v 1.NP a zpevnění stropní konstrukce 1.NP a 2.NP. Dimenzování konstrukcí bylo provedeno statikem samostatnou dokumentací. B.2.7 Základní charakteristika technických a technologických zařízení Technologická zařízení bude dodávkou vybrané firmy. B.2.8 Požárně bezpečnostní řešení stavby Požárně bezpečnostní řešení stavby nebylo zpracováno, neboť z hlediska požární ochrany stavby nedochází ke změně užívání. V 1. NP nedochází ke změně využívání místností, ve 2. NP je v prostoru původních kanceláří zřízena servrovna a místnost pro UPS. Původní nahodilé požární zatížení činilo pro kanceláře 40 kg.m -2, nahodilé požární zatížení servrovny činí dle ČSN , tab. A.1, pol kg.m -2. Tím, že došlo ke snížení nahodilého požárního zatížení, není nutno z hlediska požární ochrany řešit žádná opatření. B.2.9 Zásady hospodaření s energiemi Jedná se o dispoziční změny stávajícího objektu, neřeší se. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí, zásady řešení parametrů stavby Stavba splňuje základní hygienické požadavky. Všechny prostory jsou přímo osvětleny. Během realizace dojde částečně ke zhoršení prostředí vlivem hluku a prašnosti v místě stavby. Negativní vlivy budou eliminovány. Staveniště bude oploceno. B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí Jedná se o stávající objekt, neřeší se. B.3 Připojení na technickou infrastrukturu Objekt je napojen na stávající přípojky inženýrských sítí. B.4 Dopravní řešení Přístup k objektu je stávající. B.5 Řešení vegetace a souvisejících terénních úprav Jedná se o stávající objekt, neřeší se. B.6 Popis vlivů stavby na životní prostředí a jeho ochrana Navrhovaná stavba nebude mít nepříznivý vliv na životní prostředí ani na životní podmínky obyvatel. 4

5 B.7 Ochrana obyvatelstva Jedná se o stávající objekt, neřeší se. B.8 Zásady organizace výstavby Staveniště včetně jeho zázemí bude realizováno na pozemku stavebníka u navrhované stavby. Staveniště bude napojeno na stávající přípojky vody a elektřiny. Stavební materiál bude skladován na pozemku stavebníka. Uspořádání staveniště bude řešeno dodavatelskou firmou. Při vjezdu a výjezdu ze staveniště nesmí být ohrožena bezpečnost chodců ani ostatních účastníků silničního provozu. Zásobování staveniště bude po přilehlé komunikaci. V oblasti ochrany životního prostředí bude při realizaci všech činností na staveništi postupováno s maximální šetrností k životnímu prostředí a budou dodržovány příslušné zákonné předpisy. Je třeba provést opatření, kterými se minimalizují odpady vyplývající z provádění prací na staveništi z hlediska hluku, vibrací a prašnosti. C. Situační výkresy C.1 Situační výkres širších vztahů Situační výkres širších vztahů nebyl řešen. C.2 Celkový situační výkres Celková situace nebyla řešena. C.3 Koordinační situační výkres Koordinační situace je řešena ve výkrese č. 1, měřítko 1:1000. C.4 Katastrální situační výkres Katastrální situační výkres nebyl řešen. C.5 Speciální situační výkres Speciální situační výkres nebyl řešen. D. Dokumentace objektů a technických a technologických zařízení D.1 Dokumentace stavebního nebo inženýrského objektu D.1.1 Architektonicko-stavební řešení Stávající objekt je obdélníkového půdorysu a má čtyři nadzemní podlaží, zastřešený plochou střechou. Půdorysně je budova řešena jako trojtakt. Dojde k zesílení stropní konstrukce nad 1.NP a 2.NP z důvodu zvýšení zatížení na 10 kn/m 2. Objekt je napojen stávajícími přípojkami inženýrských sítí. D.1.2 Stavebně konstrukční řešení Demolice Pro možnost realizace záměru investora je nutno provést odstranění stávající příčky mezi dvěma kancelářemi v 1.NP. Demolice bude prováděna postupnou demontáží. Při provádění prací je možné používat pouze malou mechanizaci, která svými vlivy nenaruší stávající stavbu. Pod stropní konstrukcí 1. NP bude přesunuta el. kabeláž a potrubní vedení v místech zesílení stropu. V 2.NP budou upraveny el. rozvody a v servrovně bude odstraněno topné těleso. Při bouracích pracích je nutno postupovat, takovým způsobem, aby nevznikla nadměrná prašnost, která by se dotýkala sousedních pozemků, či objektů. Při bouracích pracích je bezpodmínečně nutno dodržovat bezpečnostní předpisy, zvláště pak vyhlášku č. 499/2006 Sb. o bezpečnosti práce a 5

6 technických zařízeních při stavebních pracích. Jakékoliv změny nebo nepředvídané události budou neprodleně konzultovány s příslušným stavebním úřadem. Materiál z demolice bude vytříděn dle svého charakteru. Neupotřebitelný materiál bude odvezen na řádně povolenou skládku. Uložení na skládce bude doloženo příslušným dokladem. Svislé nosné a nenosné konstrukce Vyzdění nové příčky v chodbě a zazdění dveří mezi servrovnou a UPS bude z pórobetonových tvárnic tl. 150 mm, zděných na tenkovrstvý lepící tmel. Okno do servrovny bude ponecháno. Z vnitřní strany bude do ostění vložena izolace z minerálních vláken kryta roštěm a SDK deskami. Vodorovné konstrukce Stropní konstrukce 1.NP a 2.NP bude zesílena pomocí ocelových nosníků z profilu IPE, které budou uloženy do kapes zdiva pod stropní konstrukcí. Detailněji řešeno v části statika. Podlahy, úpravy povrchů V servrovně a UPS bude provedena nová zátěžová antielektrostatická podlaha. Stávající omítky v servrovně a UPS budou odstraněny a budou provedeny nové omítky. Vzduchotechnické zařízení V servrovně budou osazeny dvě vnitřní klimatizační podstropní jednotky (chladící výkon 2,5 kw) s venkovními jednotkami umístěnými pod okny servrovny. Ohřev vody Ohřev TUV je zajištěn stávajícím bojlerem. Výkresová část: 1. Situace 2. Půdorys 1.NP 3. Půdorys 2.NP 4. Vnitřní rozvody elektro 5. Schéma rozvaděče RP1 D.1.3 Požárně bezpečnostní řešení Viz. bod B.2.8. D.1.4 Technika prostředí Kanalizace Vnitřní rozvody splaškové kanalizace jsou stávající. Vodovod Vnitřní rozvody vody jsou stávající. Elektro Přípojka elektro je stávající. Vnitřní rozvody v upravované části objektu jsou řešeny samostatnou přílohou projektové dokumentace. D.2 Dokumentace technických a technologických zařízení Technologická zařízení bude dodávkou vybrané firmy. 6

7 E. Dokladová část E.1 Závazná stanoviska, rozhodnutí, vyjádření dotčených orgánů Potřebné doklady budou přiloženy samostatně. E.2 Stanoviska vlastníků veřejné dopravní a technické infrastruktury E.2.1 Stanoviska vlastníků veřejné dopravní a technické infrastruktury k možnosti a způsobu napojení, vyznačená například na situačním výkrese Potřebné doklady budou přiloženy samostatně. E.2.2 Stanovisko vlastníka nebo provozovatele k podmínkám zřízení stavby, provádění prací a činností v dotčených ochranných a bezpečnostních pásmech podle jiných právních předpisů Objekt se nenachází v ochranných pásmech. E.3 Geodetický podklad pro projektovou činnost zpracovaný podle jiných právních předpisů Geodetický podklad pro dokumentaci byla katastrální mapa ČÚZK. E.4 Projekt zpracovaný báňským projektantem Projekt zpracovaný báňským projektantem nebyl proveden. E.5 Průkaz energetické náročnosti budovy podle zákona o hospodaření energií Jedná se dispoziční změny ve stávajícím objektu, není řešeno. E.6 Ostatní stanoviska, vyjádření, posudky a výsledky jednání vedených v průběhu zpracování dokumentace Jedná se dispoziční změny ve stávajícím objektu, není řešeno. Duben 2014 Vypracoval: Ing. Naďa Bochníčková 7
