ZÁVĚREČNÁ SOUHRNNÁ ZPRÁVA O PROVEDENÝCH PRŮZKUMECH

Transkript

1 ZÁVĚREČNÁ SOUHRNNÁ ZPRÁVA O PROVEDENÝCH PRŮZKUMECH 1. IDENTIFIKAČNÍ ÚDAJE: Název stavby: Místo stavby: Investor: Předmět PD: Stupeň dokumentace: Projektant: PRŮZKUMY A ZAMĚŘENÍ Husova 1570/23, Tábor Město Tábor, Žižkovo náměstí 2, Tábor, IČ: , DIČ: CZ Průzkumy a zaměření Průzkumy SUDOP Project Plzeň, a. s., Plachého 35, Plzeň Statutární zástupce: MUDr. Jindřich Sitta, ředitel společ. IČO: , DIČ: CZ SEZNAM VSTUPNÍCH PODKLADŮ Projektová dokumentace (Přístavba stravovny 3. a 4. ZŠ) zpracovaná v 02/1984 firmou STAVOPROJEKT Projektová dokumentace (Plynofikace 4. ZŠ) zpracovaná v 11/1992 firmou František Štochl Projektová dokumentace (Nástavba 3. ZŠ 1. etapa) zpracovaná v 08/1976 firmou Okresní stavební podnik Tábor Projektová dokumentace (Rekonstrukce soc. zařízení 3. ZŠ) zpracovaná v 08/1976 firmou Okresní stavební podnik Tábor Projektová dokumentace (MŠ v Táboře na Maredově Vrchu) zpracovaná v 04/1961 firmou Projekční středisko České Budějovice Projektová dokumentace (Přístavba šaten) zpracovaná v 02/1996 firmou Projekt stavby 3. STAVEBNĚ TECHNICKÝ PRŮZKUM (STP) A POPIS STÁVAJÍCÍHO STAVU a. Popis stávajícího stavu všech dotčených objektů Dle požadavku objednatele byl proveden stavebně technický průzkum ZŠ, MŠ a objektu č Na žádost investora nebyly prováděny žádné destruktivní sondy. Stavebně technický průzkum byl proveden na základě přesného zaměření a podrobné vizuální prohlídky stavebních objektů a jejich konstrukcí. Byla provedena detailní fotodokumentace a v místech předpokládaných porušených konstrukcí lokální poruchové zkoušky.

2 Mateřská školka Objekt školky se nachází na pozemku v areálu škol na Maredově vrchu, č.p Byl postaven pravděpodobně v roce Objekt má tři nadzemní podlaží a je částečně podsklepen. Jedná se o zděný objekt obdélníkového půdorysu s podélným stěnovým systémem. Obvodové konstrukce jsou z cihel CDM tl. 375 mm, konstrukce suterénních stěn z betonových bloků tl. 375 mm. Vnitřní omítky jsou štukové, vnější omítky strukturované. Původní okna jsou dřevěná zdvojená, většina oken už byla vyměněna za okna plastová s izolačním dvojsklem. Vstupní dveře jsou dřevěné dvoukřídlé prosklené, osazené v prosklené stěně. Střecha je plochá dvouplášťová, zateplená, s povlakovou krytinou. Do suterénních prostor vedou při obvodových stěnách terénní schodiště. Objekt č Objekt č se nachází na pozemku v areálu škol na Maredově vrchu, č.p Byl postaven pravděpodobně okolo roku Objekt má tři nadzemní podlaží, půdu a je částečně podsklepen. Jedná se o zděný objekt čtvercového půdorysu se stanovou střechou. Svislé stěny jsou z plných pálených cihel, stropy jsou betonové. Schodiště je betonové s teracovým povrchem. Původní okna jsou dřevěná špaletová, většina oken už byla vyměněna za dřevěná eurookna s izolačními dvojskly. Vstupní dveře jsou dřevěné dvoukřídlé, plné. Krov je dřevěný, střešní krytinu tvoří pálené tašky. Suterén je v současné době nepřístupný, jeho aktuální stav nebylo možné zaměřit a ověřit. Objekt slouží k uskladnění materiálu a část objektu jako byt školníka. Vnitřní omítky jsou štukové, vnější jsou vápenocementové. Základní škola -skládá se z pěti vzájemně propojených objektů. -objekt se nachází na pozemku č.p. 1570/23

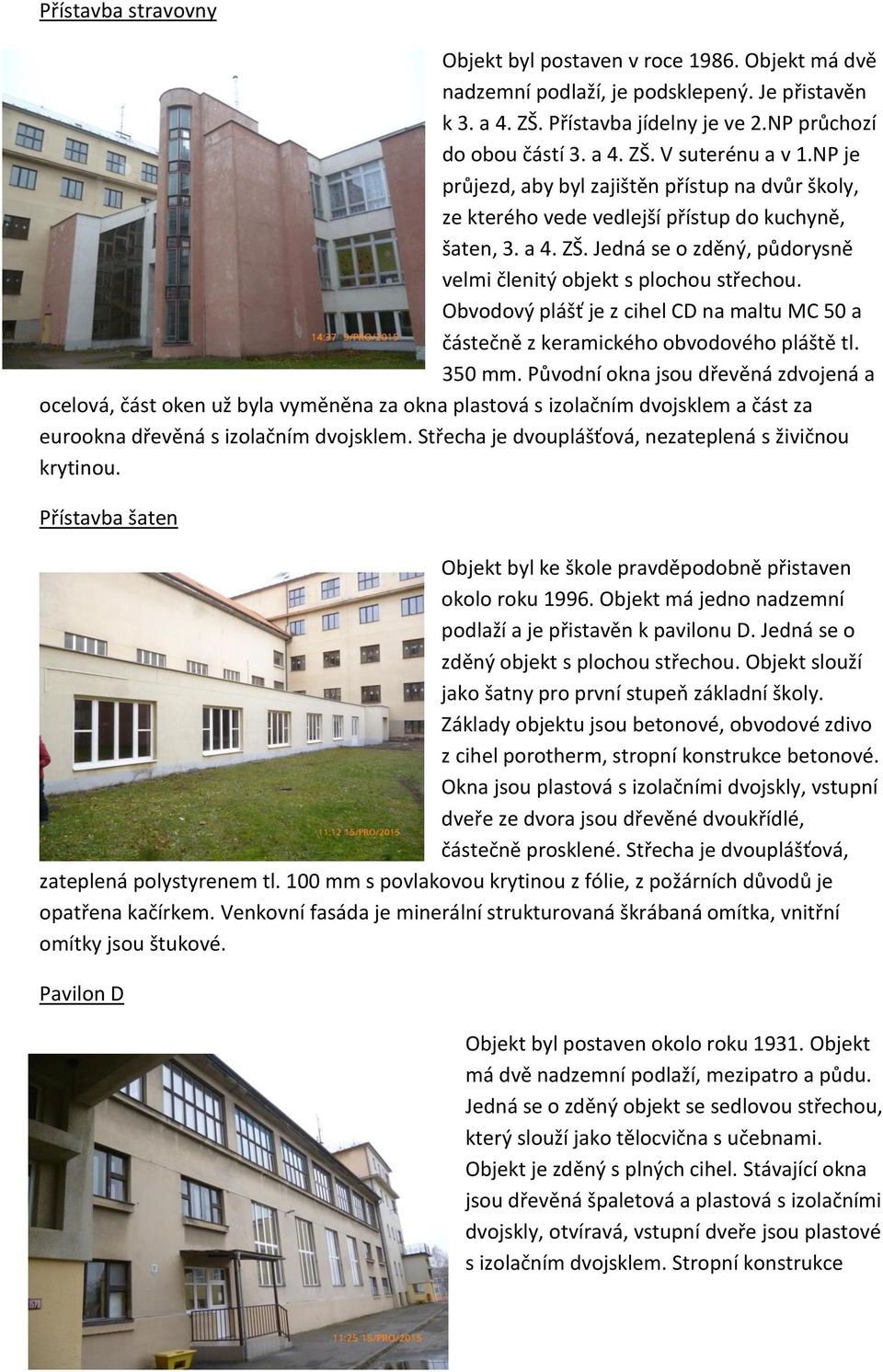

3 Přístavba stravovny Objekt byl postaven v roce Objekt má dvě nadzemní podlaží, je podsklepený. Je přistavěn k 3. a 4. ZŠ. Přístavba jídelny je ve 2.NP průchozí do obou částí 3. a 4. ZŠ. V suterénu a v 1.NP je průjezd, aby byl zajištěn přístup na dvůr školy, ze kterého vede vedlejší přístup do kuchyně, šaten, 3. a 4. ZŠ. Jedná se o zděný, půdorysně velmi členitý objekt s plochou střechou. Obvodový plášť je z cihel CD na maltu MC 50 a částečně z keramického obvodového pláště tl. 350 mm. Původní okna jsou dřevěná zdvojená a ocelová, část oken už byla vyměněna za okna plastová s izolačním dvojsklem a část za eurookna dřevěná s izolačním dvojsklem. Střecha je dvouplášťová, nezateplená s živičnou krytinou. Přístavba šaten Objekt byl ke škole pravděpodobně přistaven okolo roku Objekt má jedno nadzemní podlaží a je přistavěn k pavilonu D. Jedná se o zděný objekt s plochou střechou. Objekt slouží jako šatny pro první stupeň základní školy. Základy objektu jsou betonové, obvodové zdivo z cihel porotherm, stropní konstrukce betonové. Okna jsou plastová s izolačními dvojskly, vstupní dveře ze dvora jsou dřevěné dvoukřídlé, částečně prosklené. Střecha je dvouplášťová, zateplená polystyrenem tl. 100 mm s povlakovou krytinou z fólie, z požárních důvodů je opatřena kačírkem. Venkovní fasáda je minerální strukturovaná škrábaná omítka, vnitřní omítky jsou štukové. Pavilon D Objekt byl postaven okolo roku Objekt má dvě nadzemní podlaží, mezipatro a půdu. Jedná se o zděný objekt se sedlovou střechou, který slouží jako tělocvična s učebnami. Objekt je zděný s plných cihel. Stávající okna jsou dřevěná špaletová a plastová s izolačními dvojskly, otvíravá, vstupní dveře jsou plastové s izolačním dvojsklem. Stropní konstrukce

4 jsou železobetonové, střecha je sedlová s dřevěným krovem, střešní krytina tašková. 3. ZŠ Objekt byl postaven roku 1930, v roce 1981 byla provedena nástavba 4. NP. Objekt má čtyři nadzemní podlaží, suterén a půdu. Je zastřešen valbovou střechu. Jedná se o zděný objekt, který slouží v suterénu jako šatny pro druhý stupeň a sklady, v ostatních podlažích slouží jako učebny, kanceláře a kabinety. Obvodový plášť je z plných pálených cihel. Původní okna jsou dřevěná špaletová, většina oken už byla vyměněna za okna plastová nebo dřevěná eurookna s izolačními dvojskly. Okna jsou otvíravá a sklápěcí. Vstupní dveře jsou hliníkové s izolačním dvojsklem. Střecha je valbová, nezateplená, s plechovou skládanou krytinou. Vnitřní omítky jsou štukové, vnější jsou vápenocementové. 4. ZŠ Objekt byl postaven roku 1930, v roce 1981 byla provedena nástavba 4. NP. Objekt má čtyři nadzemní podlaží, suterén, půdu a valbovou střechu. Jedná se o zděný objekt, který slouží v suterénu jako sklady kuchyně, kanceláře a v ostatních podlažích slouží jako učebny, kanceláře a kabinety. Obvodový plášť je z plných pálených cihel. Původní okna jsou dřevěná špaletová, většina oken už byla vyměněna za okna plastová nebo dřevěná eurookna s izolačními dvojskly. Okna jsou otvíravá a sklápěcí. Vstupní dveře jsou hliníkové s izolačním dvojsklem. Střecha je valbová, nezateplená, s plechovou skládanou krytinou. Vnitřní omítky jsou štukové, vnější jsou vápenocementové. b. Stavebně technický průzkum Mateřská školka Objekt nevykazoval žádné viditelné poruchy stavby. Konstrukce nejeví známky nerovnoměrného sedání, přetížení nebo jiných statických poruch. Nejsou viditelné žádné trhliny nebo jiné zjevné poruchy. Objekt nevykazuje ani známky napadení vlhkostí či povrchovou vodou.

5 Objekt č Objekt nevykazoval žádné viditelné poruchy stavby. Konstrukce nejeví známky nerovnoměrného sedání, přetížení nebo jiných statických poruch. Nejsou viditelné žádné trhliny nebo jiné zjevné poruchy. Objekt nevykazuje ani známky napadení vlhkostí či povrchovou vodou. Základní škola Suterén 3. a 4. ZŠ vykazuje výskyt nadměrné zemní vlhkosti. Část 4. ZŠ má již dodatečnou hydroizolaci provedenou a to z důvodu hygienických potřeb a provozu kuchyně a příslušných skladů. Ostatní prostory suterénu jsou ve špatném technickém stavu způsobeným pronikáním zemní vlhkosti zdivem. Tento problém se vyskytuje i v suterénu 3. ZŠ (viz foto). V suterénech byla provedena sanační omítka, která výše uvedený problém řeší jen dočasně. Postupem času bude docházet k opadávání stávající vnitřní omítky a poškozování všech stávajících vnitřních konstrukcí působením nadměrné vlhkosti. Objekt nevykazoval žádné viditelné poruchy stavby. Konstrukce nejeví známky nerovnoměrného sedání, přetížení nebo jiných statických poruch. Nejsou viditelné žádné trhliny nebo jiné zjevné poruchy.

6 STĚNA V rámci provádění průzkumu byla zjištěna skladba stěny: Stávající vnitřní vápenocementová omítka tl. 20 mm Cementový špric tl. 4 mm Stávající cihelné zdivo tl. 950 mm Stávající vnější omítka tl. 20 mm ZJIŠTĚNÉ PORUCHY STAVBY V suterénech 3. a 4. ZŠ dochází k velkému opadávání omítek, poškozování obkladů a podlah. Viz foto.

7 c. Závěr stavebně technického průzkumu Celkově stavebně technický stav ZŠ odpovídá jejímu stáří. Budova je staticky v dobrém stavu. Problematický je zejména výskyt nadměrné vlhkosti v suterénech a to jak z provozních, tak estetických důvodů a její působení na stávající konstrukce. Proto doporučujeme provést sanaci sklepních prostor včetně vytvoření nových drenáží, které budou napojeny na stávající areálovou dešťovou kanalizaci. Sanace bude provedena pomocí jednostranných i oboustranných infuzních clon na vnějším i vnitřním zdivu. Dále bude vytvořena nová dodatečná hydroizolace na vnější straně obvodového zdiva (viz výkres). 4. ZAMĚŘENÍ Bylo provedeno podrobné zaměření všech dotčených konstrukcí ve všech stavebních objektech. Toto zaměření bylo zdokumentováno ve formě výkresů stávajících stavů, které jsou součástí projektové dokumentace pro stavební povolení. Byly vypracovány půdorysy všech podlaží, pohledy na všechny fasády objektů a charakteristické řezy objektů. Polohopisné a výškopisné zaměření bylo aktualizováno a doplněno o informace o výskytu stávajících inženýrských sítí, které byly zaneseny dle podkladů poskytnutých jejich správci. 5. ZKOUŠKY A MĚŘENÍ Bylo provedeno podrobné zaměření všech dotčených konstrukcí ve všech stavebních objektech. Vzhledem k rozsahu stavebních úprav obsažených v projektové dokumentaci pro stavební povolení bylo vyhodnoceno, že jiné zkoušky a měření nejsou pro řádné splnění díla potřebné a proto nebyly žádné další provedeny. V Plzni 01/2016 Vypracoval Michala Bartoňová
