1 Přípojnicové systémy do 6300 A Katalog výrobků MEM Mempower Lux lighting, A LP Low power, A MP Medium power, A XP Low impedance, A

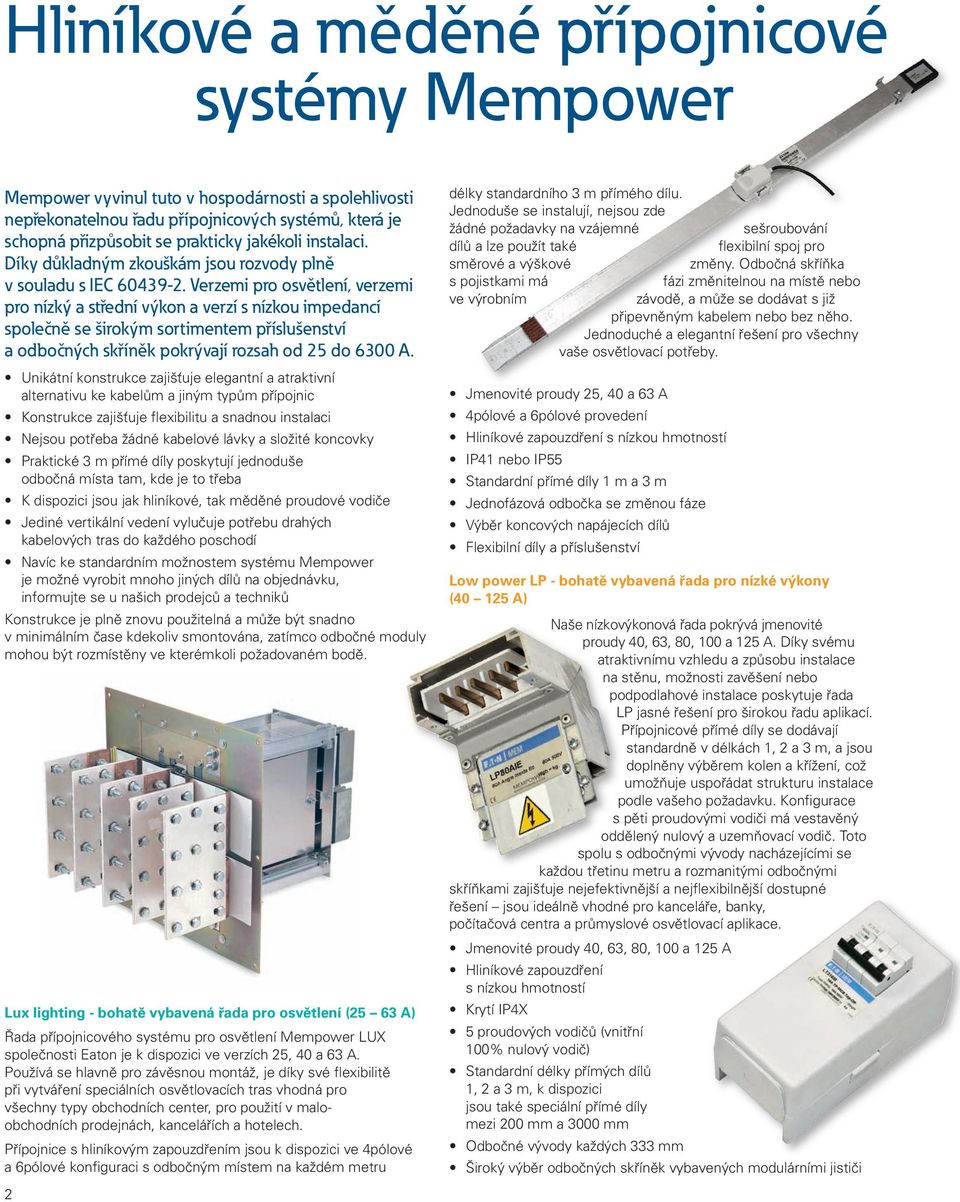

2 Hliníkové a měděné přípojnicové systémy Mempower Mempower vyvinul tuto v hospodárnosti a spolehlivosti nepřekonatelnou řadu přípojnicových systémů, která je schopná přizpůsobit se prakticky jakékoli instalaci. Díky důkladným zkouškám jsou rozvody plně v souladu s IEC Verzemi pro osvětlení, verzemi pro nízký a střední výkon a verzí s nízkou impedancí společně se širokým sortimentem příslušenství a odbočných skříněk pokrývají rozsah od 25 do 6300 A. Unikátní konstrukce zajišťuje elegantní a atraktivní alternativu ke kabelům a jiným typům přípojnic Konstrukce zajišťuje flexibilitu a snadnou instalaci Nejsou potřeba žádné kabelové lávky a složité koncovky Praktické 3 m přímé díly poskytují jednoduše odbočná místa tam, kde je to třeba K dispozici jsou jak hliníkové, tak měděné proudové vodiče Jediné vertikální vedení vylučuje potřebu drahých kabelových tras do každého poschodí Navíc ke standardním možnostem systému Mempower je možné vyrobit mnoho jiných dílů na objednávku, informujte se u našich prodejců a techniků Konstrukce je plně znovu použitelná a může být snadno v minimálním čase kdekoliv smontována, zatímco odbočné moduly mohou být rozmístěny ve kterémkoli požadovaném bodě. Lux lighting - bohatě vybavená řada pro osvětlení (25 63 A) Řada přípojnicového systému pro osvětlení Mempower LUX společnosti Eaton je k dispozici ve verzích 25, 40 a 63 A. Používá se hlavně pro závěsnou montáž, je díky své flexibilitě při vytváření speciálních osvětlovacích tras vhodná pro všechny typy obchodních center, pro použití v maloobchodních prodejnách, kancelářích a hotelech. Přípojnice s hliníkovým zapouzdřením jsou k dispozici ve 4pólové a 6pólové konfiguraci s odbočným místem na každém metru 2 délky standardního 3 m přímého dílu. Jednoduše se instalují, nejsou zde žádné požadavky na vzájemné sešroubování dílů a lze použít také flexibilní spoj pro směrové a výškové změny. Odbočná skříňka s pojistkami má fázi změnitelnou na místě nebo ve výrobním závodě, a může se dodávat s již připevněným kabelem nebo bez něho. Jednoduché a elegantní řešení pro všechny vaše osvětlovací potřeby. Jmenovité proudy 25, 40 a 63 A 4pólové a 6pólové provedení Hliníkové zapouzdření s nízkou hmotností IP41 nebo IP55 Standardní přímé díly 1 m a 3 m Jednofázová odbočka se změnou fáze Výběr koncových napájecích dílů Flexibilní díly a příslušenství Low power LP - bohatě vybavená řada pro nízké výkony ( A) Naše nízkovýkonová řada pokrývá jmenovité proudy 40, 63, 80, 100 a 125 A. Díky svému atraktivnímu vzhledu a způsobu instalace na stěnu, možnosti zavěšení nebo podpodlahové instalace poskytuje řada LP jasné řešení pro širokou řadu aplikací. Přípojnicové přímé díly se dodávají standardně v délkách 1, 2 a 3 m, a jsou doplněny výběrem kolen a křížení, což umožňuje uspořádat strukturu instalace podle vašeho požadavku. Konfigurace s pěti proudovými vodiči má vestavěný oddělený nulový a uzemňovací vodič. Toto spolu s odbočnými vývody nacházejícími se každou třetinu metru a rozmanitými odbočnými skříňkami zajišťuje nejefektivnější a nejflexibilnější dostupné řešení jsou ideálně vhodné pro kanceláře, banky, počítačová centra a průmyslové osvětlovací aplikace. Jmenovité proudy 40, 63, 80, 100 a 125 A Hliníkové zapouzdření s nízkou hmotností Krytí IP4X 5 proudových vodičů (vnitřní 100% nulový vodič) Standardní délky přímých dílů 1, 2 a 3 m, k dispozici jsou také speciální přímé díly mezi 200 mm a 3000 mm Odbočné vývody každých 333 mm Široký výběr odbočných skříněk vybavených modulárními jističi

3 Medium power MP bohatě vybavená řada pro střední výkony ( A) Systém Mempower MP společnosti Eaton je k dispozici v provedeních 125, 160, 250, 400, 630 a 800 A. Instaluje se především v hotelech, obchodních domech, nemocnicích, kancelářích a v průmyslových instalacích. Řada MP se často používá pro vertikální stoupací vedení nebo jako napájecí systém pro řadu LP jako alternativu k tradičním metodám. Přípojnice MP mají 5vodičový 3fázový systém s odděleným plným nulovým vodičem a vestavěným uzemňovacím vodičem, což odstraňuje závislost na nepřetržitosti zapouzdření přípojnic. Systém lze přizpůsobit prakticky jakékoli konstrukci, velice snadno se dají provést změny v uspořádání, což poskytuje osvědčené řešení pro průmysl tam, kde jsou zásadními flexibilita a přizpůsobivost. Jmenovité proudy 125, 160, 250, 400, 630 a 800 A Hliníkové zapouzdření 5 proudových vodičů (vnitřní 100% nulový vodič) Standardní délky přímých dílů 1, 2 a 3 m, k dispozici jsou také speciální přímé díly mezi 200 mm a 3000 mm Odbočná místa každých 333 mm Krytí IP4X nebo IP54 (volitelně) Kompletní řada příslušenství zahrnuje připojovací praporce, kolena a odbočné skříňky Široký výběr odbočných skříněk vybavených výkonovými jističi, modulárními jističi nebo pojistkovými odpínači Low impedance XP - bohatě vybavená řada s nízkou impedancí pro vysoké výkony ( A) Přípojnicový systém XP je navržen s nízkou impedancí, se sendvičovou konstrukcí na nové vyšší úrovni. Přípojnicový systém Mempower XP je k dispozici pro všechny jmenovité proudy od 500 do 6300 A. Svorníkový blok se snadnou montáží je určen pro všechny jmenovité proudy. K dispozici jsou jak hliníkové, tak měděné proudové vodiče Jmenovité proudy 500 až 6300 A Standardní délky přímých dílů 1, 2 a 3 m, k dispozici jsou také speciální přímé díly mezi 200 mm a 3000 mm Kompletní řada příslušenství zahrnuje připojovací praporce, kolena a odbočné skříňky Krytí IP4X nebo IP54 (volitelně) Hliníkové zapouzdření s nízkou hmotností Spoj realizovaný svorníkovým blokem se střižným šroubem pro snadnou instalaci zajišťuje spoj s malou náročností na údržbu s vizuálním ukazatelem pro potvrzení správného krouticího momentu bez nezbytnosti speciálního nářadí Nejsou potřeba speciální díly kvůli tepelné roztažnosti Konfigurace přípojnic XP Sestavování výrobku umožňuje rozličné konfigurace 3vodičová (zapouzdření jako PE) 4vodičová (zapouzdření jako PE) 5vodičová (vnitřní 100% nulový a uzemňovací vodič) 5vodičová (200% nulový vodič, zapouzdření jako PE) 6vodičová zahrnuje 200% nulový a vnitřní 100% uzemňovací vodič Vysoce vodivé hliníkové a měděné přípojnice Hliníkové přípojnice jsou po celé délce poniklovány a pocínovány Krytí IP4X nebo IP54 pro použití uvnitř budov Mylarová vinutá izolace třídy B 130 C Sendvičová konstrukce přímých a napájecích dílů Standardní uspořádání fází zleva doprava je E, L1, L2, L3, N1, N2 Protipožární přepážky Přípojnicové systémy MP a XP byly zkoušeny nezávislou zkušebnou a dosáhly 240minutové jmenovité požární celistvosti podle článku normy IEC :2000, zkoušeny podle ISO834. Přípojnicový systémy MP je ve výrobním závodě vybaven vnitřními protipožárními přepážkami pro průchod přípojnic skrz stěny nebo stropy, kde má být zachována požární celistvost. Použité vnitřní přepážky jsou typu bobtnajícího těsnění a poskytují jmenovitou 4 hodinovou odolnost podle BS476 Část 20. Přípojnicový systémy MP je vybaven blokovacími bezhalogenovými kryty s nízkým vyvíjením dýmu, stupeň hořlavosti UL94 V-O, pro dodatečnou bezpečnost díky zabránění vzniku toxického kouře v případě požáru. Přípojnicový systémy XP díky sendvičové konstrukci žádné vnitřní protipožární přepážky nevyžaduje. 3

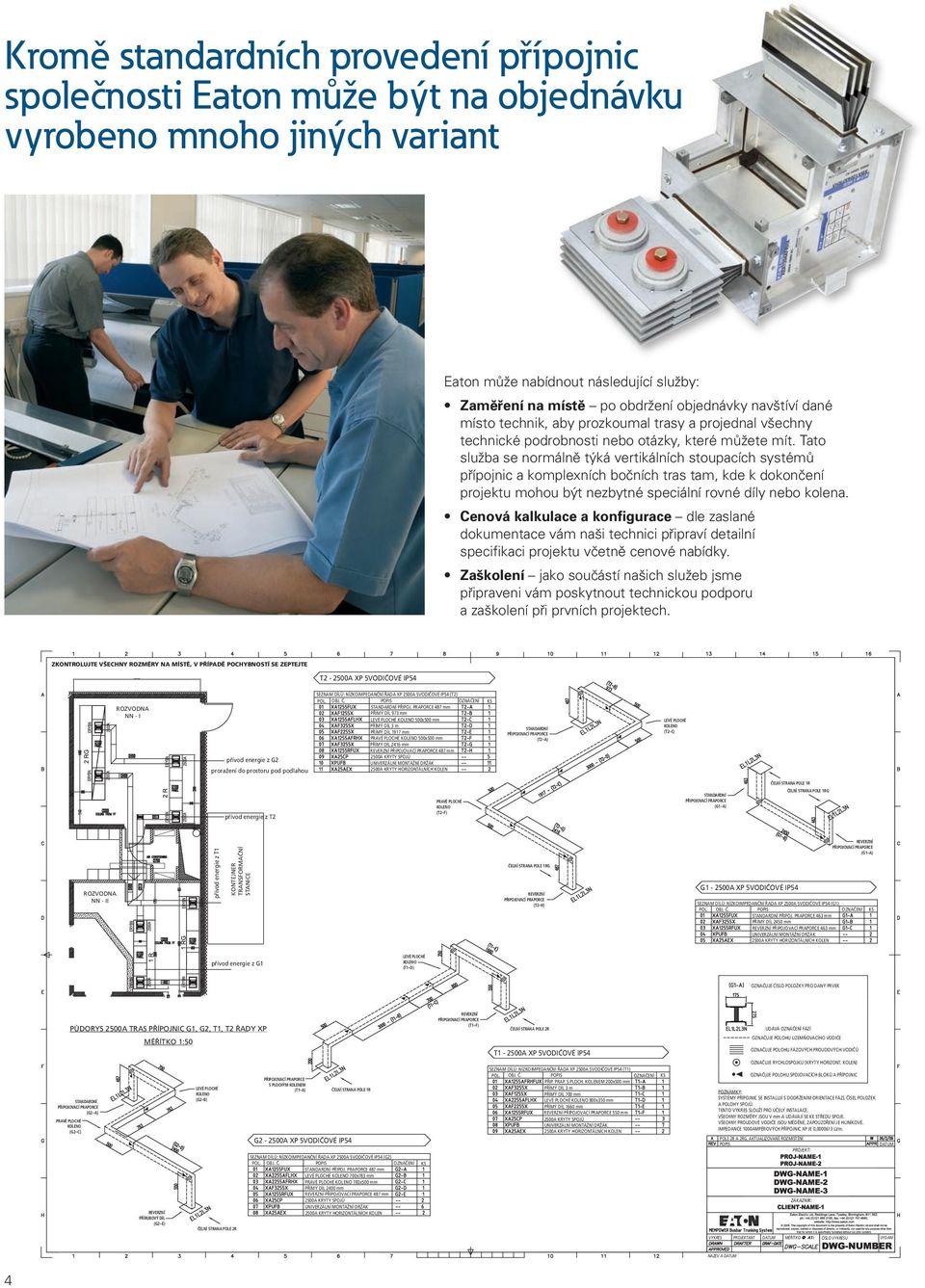

4 Kromě standardních provedení přípojnic společnosti Eaton může být na objednávku vyrobeno mnoho jiných variant Eaton může nabídnout následující služby: Zaměření na místě po obdržení objednávky navštíví dané místo technik, aby prozkoumal trasy a projednal všechny technické podrobnosti nebo otázky, které můžete mít. Tato služba se normálně týká vertikálních stoupacích systémů přípojnic a komplexních bočních tras tam, kde k dokončení projektu mohou být nezbytné speciální rovné díly nebo kolena. Cenová kalkulace a konfigurace dle zaslané dokumentace vám naši technici připraví detailní specifikaci projektu včetně cenové nabídky. Zaškolení jako součástí našich služeb jsme připraveni vám poskytnout technickou podporu a zaškolení při prvních projektech. ZKONTROLUJTE VŠECHNY ROZMĚRY NA MÍSTĚ, V PŘÍPADĚ POCHYBNOSTÍ SE ZEPTEJTE T2-2500A XP 5VODIČOVÉ IP54 ROZVODNA NN - I přívod energie z G2 proražení do prostoru pod podlahou SEZNAM DÍLŮ: NÍZKOIMPEDANČNÍ ŘADA XP 2500A 5VODIČOVÉ IP54 (T2) POL. OBJ. Č. POPIS OZNAČENÍ KS STANDARDNÍ PŘIPOJ. PRAPORCE 487 mm PŘÍMÝ DÍL 973 mm LEVÉ PLOCHÉ KOLENO 500x500 mm PŘÍMÝ DÍL 3 m PŘÍMÝ DÍL 1917 mm PRAVÉ PLOCHÉ KOLENO 500x500 mm PŘÍMÝ DÍL 2416 mm REVERZNÍ PŘIPOJOVACÍ PRAPORCE 487 mm 2500A KRYTY SPOJŮ UNIVERZÁLNÍ MONTÁŽNÍ DRŽÁK 2500A KRYTY HORIZONTÁLNÍCH KOLEN STANDARDNÍ PŘIPOJOVACÍ PRAPORCE (T2 A) LEVÉ PLOCHÉ KOLENO (T2 C) ČELNÍ STRANA POLE 1R přívod energie z T2 PRAVÉ PLOCHÉ KOLENO (T2 F) STANDARDNÍ PŘIPOJOVACÍ PRAPORCE (G1 A) ČELNÍ STRANA POLE 1RG ROZVODNA NN - II přívod energie z T1 KONTEJNER TRANSFORMAČNÍ STANICE ČELNÍ STRANA POLE 1RG REVERZNÍ PŘIPOJOVACÍ PRAPORCE (T2 H) REVERZNÍ PŘIPOJOVACÍ PRAPORCE (G1 A) G1-2500A XP 5VODIČOVÉ IP54 SEZNAM DÍLŮ: NÍZKOIMPEDANČNÍ ŘADA XP 2500A 5VODIČOVÉ IP54 (G POL. OBJ. Č. POPIS OZNAČENÍ KS STANDARDNÍ PŘIPOJ. PRAPORCE 463 mm PŘÍMÝ DÍL 2450 mm REVERZNÍ PŘIPOJOVACÍ PRAPORCE 463 mm UNIVERZÁLNÍ MONTÁŽNÍ DRŽÁK 2500A KRYTY HORIZONTÁLNÍCH KOLEN přívod energie z G1 LEVÉ PLOCHÉ KOLENO (T1 D) OZNAČUJE ČÍSLO POLOŽKY PRO DANÝ PRVEK PŮDORYS 2500A TRAS PŘÍPOJNIC G1, G2, T1, T2 ŘADY XP MĚŘÍTKO 1:50 PŘIPOJOVACÍ PRAPORCE S PLOCHÝM KOLENEM LEVÉ PLOCHÉ (T1 A) ČELNÍ STRANA POLE 1R KOLENO STANDARDNÍ (G2 B) PŘIPOJOVACÍ PRAPORCE (G2 A) PRAVÉ PLOCHÉ KOLENO (G2 C) G2-2500A XP 5VODIČOVÉ IP54 SEZNAM DÍLŮ: NÍZKOIMPEDANČNÍ ŘADA XP 2500A 5VODIČOVÉ IP54 (G2) POL. OBJ. Č. POPIS OZNAČENÍ KS STANDARDNÍ PŘIPOJ. PRAPORCE 487 mm LEVÉ PLOCHÉ KOLENO 700x783 mm PRAVÉ PLOCHÉ KOLENO 783x500 mm PŘÍMÝ DÍL 2400 mm REVERZNÍ PŘIPOJOVACÍ PRAPORCE 487 mm 2500A KRYTY SPOJŮ UNIVERZÁLNÍ MONTÁŽNÍ DRŽÁK REVERZNÍ 2500A KRYTY HORIZONTÁLNÍCH KOLEN PŘÍRUBOVÝ DÍL (G2 E) ČELNÍ STRANA POLE 2R REVERZNÍ PŘIPOJOVACÍ PRAPORCE (T1 F) ČELNÍ STRANA POLE 2R T1-2500A XP 5VODIČOVÉ IP54 SEZNAM DÍLŮ: NÍZKOIMPEDANČNÍ ŘADA XP 2500A 5VODIČOVÉ IP54 (T POL. OBJ. Č. POPIS OZNAČENÍ KS PŘIP. PRAP. S PLOCH. KOLENEM 200x500 mm PŘÍMÝ DÍL 3 m PŘÍMÝ DÍL 700 mm LEVÉ PLOCHÉ KOLENO 800x350 mm PŘÍMÝ DÍL 1660 mm REVERZNÍ PŘIPOJOVACÍ PRAPORCE 550 mm 2500A KRYTY SPOJŮ UNIVERZÁLNÍ MONTÁŽNÍ DRŽÁK 2500A KRYTY HORIZONTÁLNÍCH KOLEN UDÁVÁ OZNAČENÍ FÁZÍ OZNAČUJE POLOHU UZEMŇOVACÍHO VODIČE OZNAČUJE POLOHU FÁZOVÝCH PROUDOVÝCH VODIČŮ OZNAČUJE RYCHLOSPOJKU (KRYTY HORIZONT. KOLEN) OZNAČUJE POLOHU SPOJOVACÍCH BLOKŮ A PŘÍPOJNIC POZNÁMKY: SYSTÉMY PŘÍPOJNIC SE INSTALUJÍ S DODRŽENÍM ORIENTACE FÁZÍ, ČÍSEL POLOŽEK A POLOHY SPOJŮ. TENTO VÝKRES SLOUŽÍ PRO ÚČELY INSTALACE. VŠECHNY ROZMĚRY JSOU V mm A UDÁVAJÍ SE KE STŘEDU SPOJE. VŠECHNY PROUDOVÉ VODIČE JSOU MĚDĚNÉ, ZAPOUZDŘENÍ JE HLINÍKOVÉ. IMPEDANCE 1000AMPÉROVÝCH PŘÍPOJNIC XP JE 0, O/m. POLE 2R A 2RG, AKTUALIZOVANÉ ROZMÍSTĚNÍ POPIS DATUM PROJEKT: ZÁKAZNÍK: VÝKRES PROJEKTANT DATUM MĚŘÍTKO ČÍSLO VÝKRESU VYDÁNÍ NÁZEV A DATUM 4

5 Technické a katalogové údaje Soulad s normami Eaton potvrzuje, že uvedené řady výrobků byly plně odzkoušeny podle následujících článků norem. Nízkovýkonový systém přípojnic = všechny jmenovité proudy Středněvýkonová řada MP = všechny jmenovité proudy Nízkoimpedanční řada XP ( A) = všechny články Nízkoimpedanční řada XP ( A) = vybrané články Certifikace nezávislou zkušebnou. Podle článků normy IEC A1:2005: Popis IEC Zkušebna Nárůst teploty Kema Dielektrické vlastnosti Kema Odolnost proti zkratu Kema Účinnost ochranného obvodu Kema Mezera a povrchová vzdálenost Kema Mechanická funkčnost nepoužitelné Stupeň krytí TUV Analýza magnetických polí (EMF) Příloha H ERA Odolnost izolačního materiálu vůči abnormální teplotě Kema Strukturní pevnost Kema Odbočka trolejového typu nepoužitelné Odpor v otlačení Kema Elektrické charakteristiky Kema Šíření plamene Bre Průchod budovami Bre Přehled dodávaných řad Jmenovitý Rozměry Konfigurace Krytí Standardní Možnosti umístění Počet odbočných proud WxD proudových vodičů délky odboček míst na 3 m LUX Osvětlení x 18mm 4 & 6 IP41 & IP55 1 a 3 m 1 strana x 18mm 4 & 6 IP41 & IP55 1 a 3 m 1 strana x 18mm 4 IP41 & IP55 1 a 3 m 1 strana 3 LP Nízkovýkonové x 5 IP4X 1, 2,a 3 m 1 strana x 5 IP4X 1, 2,a 3 m 1 strana x 5 IP4X 1, 2,a 3 m 1 strana x 5 IP4X 1, 2,a 3 m 1 strana x 5 IP4X 1, 2,a 3 m 1 strana 8 MP Středněvýkonové x 48mm 5 IP4X & IP54 1, 2,a 3 m 1 strana x 48mm 5 IP4X & IP54 1, 2,a 3 m 1 strana x 48mm 5 IP4X & IP54 1, 2,a 3 m 1 strana x 82mm 5 IP4X & IP54 1, 2,a 3 m 1 strana x 82mm 5 IP4X & IP54 1, 2,a 3 m 1 strana x 82mm 5 IP4X & IP54 1, 2,a 3 m 1 strana 6 Nízkoimpedanční XP - měděné vodiče x 125mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 125mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 140mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 155mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 200mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 235mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 275mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 340mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 410mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 490mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 701mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až 8 Nízkoimpedanční XP - hliníkové vodiče x 140mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 170mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 200mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 235mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až x 275mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až ) 175 x 340mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až ) 175 x 410mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až ) 175 x 490mm 3, 4, 5, 5N 2) & 6 IP4X & IP54 1, 2,a 3 m 2 strany 1 až 8 k dispozici jsou i speciální délky od 200 mm až do 3000 mm na objednávku 2) 5 proudových vodičů s 200% N vodičem 3) o dostupnosti se informujte u obchodních zástupců 5

6 Přípojnicové systémy Lux lighting Pro napájení osvětlení do 63 A Měděné vodiče Název dílu Specifikace Konfigurace vodičů Typové označení Jmenovitý proud I [A] 25 A 40 A 63 A Přímé díly 1 m, 1 odbočné místo 6+PE LUX1625 LUX1640 LUX m, 3 odbočná místa 6+PE LUX3625 LUX m, 3 odbočná místa 4+PE LUX3425 LUX3440 LUX3463 Napájecí díly nespínané koncový 4+PE LUX425EF LUX640EF LUX463EF 6+PE LUX625EF LUX640EF - koncový reverzní 4+PE LUX425REF LUX640REF LUX463REF 6+PE LUX625REF LUX640REF - středový 4+PE LUX640CF LUX640CF LUX463CF 6+PE LUX625CF LUX640CF - Flexibilní spoj 4+PE LUX425FJ LUX440FJ - 6+PE LUX640FJ LUX640FJ - Upevňovací svorka spoje pro zavěšené systémy LUXJCL LUXJCL LUXJCL Koncový kryt LUXEC LUXEC LUXEC Univerzální montážní držák 2 ks pro montáž jednoho dílu LUXUFB LUXUFB LUXUFB Záslepka odbočky pro krytí IP55 LUXOS LUXOS LUXOS Kryt spoje pro krytí IP55 LUXJC LUXJC LUXJC konfigurace vodičů 4+PE Popis Typ jištění Konfigurace / Velikost Typové označení / Zapojení Odbočné skříňky bez vodičů pojistka 4+PE / L+N 6 A LUXT6F bez vodičů pojistka 6+PE / L+N 6 A LUXT6F5P kabel 800 mm pojistka 4+PE / L1+N 6 A LUXT6FCR kabel 800 mm pojistka 4+PE / L2+N 6 A LUXT6FCY kabel 800 mm pojistka 4+PE / L3+N 6 A LUXT6FCB bez vodičů PE / L+N 16 A LUXT165P kabel 800 mm PE / L1+N 10 A LUXT10CR kabel 800 mm PE / L2+N 10 A LUXT10CY kabel 800 mm PE / L3+N 10 A LUXT10CB kabel 800 mm PE / L4(L5)+N 10 A LUXT10C3P Ukázka způsobu montáže Šroub spoje Bezpečnostní pružina Technické parametry Jmenovité izolační napětí (U i ) 690 V AC Jmenovité provozní napětí (U e ) 415 V AC Jmenovitá frekvence 50 Hz Úbytek napětí [V/A/100 m] 6,27 / 3,23 / 2,38 Stupeň krytí IP41 / IP55 2) Hmotnost na 1 m, 4+PE [kg] 1,85 / 1,95 / 2,3 Hmotnost na 1 m, 6+PE [kg] 1,95 / 2,10 / - Průřez připojovacích vodičů Napájecí díl [mm 2 ] 4 / 10 / 16 Odbočná skříňka [mm 2 ] 2,5 / 2,5 / 2,5 Rozestup odboček [m] 1 3) Zaklapnutí dílu přípojnic do držáků UFB, aby strana s odbočnými místy byla svisle hodnoty pro řady LUX 25 A / 40 A / 63 A 2) IP55 s nainstalovanými kryty spojek LUXJC a všechna nepoužívaná místa jsou vybavena záslepkami LUXOS 3) vzdálenost 0,5 m na vyžádání Pozn.: Další technické údaje jsou uvedeny v Aplikačních poznámkách. 6

7 Rozměry Přímý díl Reverzní koncový napájecí díl (25 A) Koncový napájecí díl (25 A) Reverzní koncový napájecí díl (40 A, 63 A) Koncový napájecí díl (25 A, 40 A, 63 A) Univerzální montážní držák Středový napájecí díl Otvory O 8 mm 7

8 Přípojnicové systémy LP Low power Pro nízké výkony do 125 A Měděné vodiče Konfigurace vodičů: 3L+N+PE Název dílu Specifikace Typové označení Jmenovitý proud I [A] 40 A 63 A 80 A 100 A 125 A Přímé díly 1 m, 2 odbočná místa LP140 LP163 LP180 LP1100 LP m, 5 odbočných míst LP240 LP263 LP280 LP2100 LP m, 8 odbočných míst LP340 LP363 LP380 LP3100 LP3125 Napájecí díly nespínané koncový LP80EF LP80EF LP80EF LP125EF LP125EF koncový reverzní LP80REF LP80REF LP80REF LP125REF LP125REF středový LP125CF LP125CF Napájecí díly spínané koncový LP80EFS LP80EFS LP80EFS LP125EFS LP125EFS koncový reverzní LP80REFS LP80REFS LP80REFS LP125REFS LP125REFS středový LP80CFS LP80CFS LP80CFS Křížení LP80IS LP80IS LP80IS LP125IS LP125IS Kolena ploché pravé LP80AFRH LP80AFRH LP80AFRH LP125AFRH LP125AFRH ploché levé LP80AFLH LP80AFLH LP80AFLH LP125AFLH LP125AFLH vnitřní hrana LP80AIE LP80AIE LP80AIE LP125AIE LP125AIE vnější hrana LP80AOE LP80AOE LP80AOE LP125AOE LP125AOE Koncový kryt LP125EC LP125EC LP125EC LP125EC LP125EC Univerzální montážní držák LP125UFB LP125UFB LP125UFB LP125UFB LP125UFB Flexibilní spoj LP80FB LP80FB LP80FB Popis Typ jištění Zapojení Velikost Typové označení Odbočné skříňky vhodné pro velikosti přípojnic A, 2) plastová, připojovací svorkovnice modulární jistič L+N+PE 6 63 A LT1xxM/... plastová, připojovací svorkovnice modulární jistič 3L+N+PE 6 63 A LT3xxM kovová, připojovací svorkovnice modulární jistič 3L+N+PE 6 63 A LT3xxMST kovová, kabelové vývody bez výbavy 3L+N+PE 63 A LT363MST-EB v objednávce je nutné specifikovat proudovou velikost modulárního jističe xx = 6, 10, 16, 20, 25, 32, 40, 50, 63 A 2) za lomítkem je nutné specifikovat číslo fáze, která má být připojena L1 nebo L2 nebo L3 Ukázka způsobu montáže a spojování pro 40 až 80 A Propojení PE vodiče Šrouby a podložky Mechanické spojení Propojení PE vodiče pro 100 a 125 A Šrouby a podložky Technické parametry Jmenovité izolační napětí (U i ) 500 V AC Jmenovité provozní napětí (U e ) 500 V AC Jmenovitá frekvence 50 Hz Úbytek napětí [V/A/100 m] 0,166/0,166/0,166/, 2) /0,083/0,083 Stupeň krytí IP4X Hmotnost na 1 m [kg] 1,7/1,7/1,7/2,9/2,9 Průřez připojovacích vodičů Napájecí díl [mm 2 ] 25/35/35/70/70 Rozestup odboček [m] 0,33 Propojovací konektor Krycí konektor Mechanické propojení hodnoty pro řady LP 40 / 63 / 80 / 100 / 125 A 2) hodnoty platí pro jednotkový účiník Pozn.: Další technické údaje jsou uvedeny v Aplikačních poznámkách. 8

9 Rozměry Přímý díl Označení odbočného místa Tap-offs Tap-offs Tap-offs Odbočná Tap-offs místa 333mm 333mm 333mm 3000mm 3000mm 3000mm 3000mm 333mm(x8) 333mm(x8) 333mm 333mm(x8) 333mm(x8) Napájecí koncový díl spínaný Napájecí koncový díl nespínaný 65mm 65mm 65mm 65mm 120mm 120mm 120mm 120mm 300mm 300mm 300mm 300mm Flexibilní spoj mm 52mm 52mm 52mm 87mm 87mm 87mm 333mm 87mm 333mm 333mm 333mm 115mm 115mm 115mm 115mm Koleno ploché levé 660mm 660mm 660mm 65mm (40 80A) 65mm 105mm (40 80A) 65mm (125A) (40 80A) 105mm 65mm (40 80A) (125A) 105mm (125A) 300mm 105mm (125A) 300mm 300mm 300mm 3 3 An An Angle outs Angle insid 660mm 660mm Koleno Angle outside s vnější edge: hranou A = 65 A x = x 65 Koleno s vnitřní hranou A = 75 x 75 Křížení Angle inside edge: A = 75 x 75 A (mm) 188mm Angle outside edge: A = 65 x mm Angle inside edge: A = A 75 (mm) x 75 60mm Angle outside edge: A (mm) A = 65 x mm 18mm 188mm 60mm Angle inside edge: A = 75 x 75 18mm A (mm) A (mm) 188mm 188mm A (mm) 64mm Propojovací konektor (40 80 A) Propojovací konektor (100 64mm 125 A) 60mm 18mm Kryt konektoru ( A) 60mm 18mm 64mm 60mm 18mm 64mm 14mm 40mm 40mm 5mm 64mm 14mm 9mm 5mm 9mm Koncový kryt Univerzální montážní držák Odbočná skříňka plastová Odbočná skříňka kovová 40mm 14mm 5mm 9mm 14mm 40mm 5mm 40mm 92mm 92mm 9mm 14mm 9mm 5mm 113mm 200mm 113mm 200mm 9 92mm

10 Přípojnicové systémy MP Medium power Pro střední výkony do 800 A Měděné vodiče Konfigurace vodičů: 3L+N+PE Název dílu Specifikace Typové označení Jmenovitý proud I [A] 125 A 160 A 250 A 400 A 630 A 800 A Přímé díly 1 m, 2 odbočná místa MP1125F MP1160FN MP1250FN MP1400FN MP1630FN MP1800FNE Napájecí díly nespínané (spínané verze na vyžádání) 2 m, 5 odbočných míst MP2125F MP2160FN MP2250FN MP2400FN MP2630FN MP2800FNE 3 m, 8 odbočná místa MP3125F MP3160FN MP3250FN MP3400FN MP3630FN MP3800FNE koncový MP125EF MP160EFN MP250EFN MP400EFN MP630EFN MP800EFNE koncový reverzní MP125REF MP160REFN MP250REFN MP400REFN MP630REFN MP800REFNE středový MP125CF MP160CFN MP250CFN MP400CFN MP630CFN MP800CF (L/R)HFNE 4) Připojovací praporce koncový MP400FUN MP630FUN MP800FUFNE koncový reverzní MP400RFUN MP630RFUN MP800RFUFNE Křížení MP125IS MP160ISFN MP250ISFN MP400ISFN MP630ISFN Kolena ploché pravé MP125AFRH MP160AFRHFN MP250AFRHFN MP400AFRHFN MP630AFRHFN MP800AFRHFNE ploché levé MP125AFLH MP160AFLHFN MP250AFLHFN MP400AFLHFN MP630AFLHFN MP800AFLHFNE vnitřní hrana MP125AVE MP160AIEFN MP250AIEFN MP400AIEFN MP630AIEFN MP800AIEFNE vnější hrana MP125AOE MP160AOEFN MP250AOEFN MP400AOEFN MP630AOEFN MP800AOEFNE Koncový kryt standardní MP250EC MP250EC MP250EC MP630EC MP630EC MP800EC Univerzální montážní držák reverzní MP250REC MP250REC MP250REC MP630REC MP630REC MP800REC pro horizontální montáž MP250UFB MP250UFB MP250UFB MP630UFB MP630UFB MP800UFB pro vertikální montáž MP250RFB MP250RFB MP250RFB MP630RFB MP630RFB MP800RFB Fixační díl přípojnic 2) MP250BB MP250BB MP250BB MP630BB 2) 2) Kryt odbočných míst pro IP54 MPTOS MPTOS MPTOS MPTOS MPTOS MPTOS Vnitřní protipožární MP250FB MP250FB MP250FB MP630FB MP630FB MP630FB přepážka 3) Náhradní spojovací blok MP125JPFN MP160JPFN MP250JPFN MP400JPFN MP630JPFN MP800JPNE 5) počet odbočných míst na třech metrech pro 630 A je 7 a 800 A je 6 2) pro vertikální vedení nutno objednávat společně s přímými díly, nutná montáž ve výrobním závodě, pro 630 A a 800 A je dodáván standardně, nahrazuje vždy jedno odbočné místo 3) na objednávku, při objednávce je nutné specifikovat pozici 4) L/R - přívod napájení z levé / pravé strany 5) pro 800 A je použit svorníkový blok, který není součástí dílů a je nutné jej objednat zvlášť Popis Typ jištění Zapojení Velikost Typové označení Odbočné skříňky vhodné pro velikosti přípojnic A, připoj. svorkovnice kovová, nespínaná pojistka BS88 L+N+PE A MTA1xxB/yy 5) kovová, nespínaná pojistka BS88 L+N+PE 200 A MTA1200B/yy 5) kovová, nespínaná pojistka BS88 3L+N+PE A MTA3xxB 5) kovová, nespínaná pojistka BS88 3L+N+PE 200 A MTA3200B 5) kovová, spínaná pojistka BS88 L+N+PE A MTA1xxBSW/yy 5) kovová, spínaná pojistka BS88 3L+N+PE A MTA3xxBSW 5) kovová, spínaná pojistka DIN L+N+PE A MTA1xxNSW/yy 5) kovová, spínaná pojistka DIN 3L+N+PE A MTA3xxNSW 5) kovová, spínaná kovová, spínaná mod. jistič char. C mod. jistič char. C L+N+PE 6-63 A MTA1xxM/yy 5) 3L+N+PE 6-63 A MTA3xxM 5) kovová, kabelové vývody bez výbavy 3L+N+PE do 200 A MTA3200B-EB 6) kovová, kabelové vývody bez výbavy 3L+N+PE do 315 A MTA3315BFS-EB 6) kovová, spínaná výkonový jistič 3L+N+PE do 250 A typy na vyžádání 5) v objednávce je nutné specifikovat proudovou velikost pro BSS a mod. jistič xx = 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 A, pro DIN xx 6 32, 63, 80, 100, 125 A, za lomítkem nutné specifikovat číslo fáze, která má být připojena yy = L1 nebo L2 nebo L3. 6) odbočná skříňka určená pro montáž přístrojů 10

11 Technické parametry Jmenovité izolační napětí (Ui) Jmenovité provozní napětí (Ue) Jmenovitá frekvence Úbytek napětí [V/A/100 m] Stupeň krytí Hmotnost na 1 m [kg] Průřez připojovacích vodičů Napájecí díl [mm2] Rozestup odboček [m] 500 V AC 500 V AC 50 Hz 0,116/0,069/0,051/0,028/ /0,0158/0,018, 2) IP4X / IP54 3) 4,4/5/6/9,3/14/20 70/70/2x95(1x150)/ /2x95(1x150)/2x185/2x300 0,33 Pozn.: Další technické údaje jsou uvedeny v Aplikačních poznámkách. hodnoty pro řady MP 125 / 160 / 250 / 400 / 630 / 800 A hodnoty platí pro jednotkový účiník 3) pro IP54 je nutné typové označení dílů doplnit na konci písmenem X 2) Ukázka způsobu montáže pro 125 až 630 A pro 800 A Univerzální montážní držák Kryt spoje Kryt spoje Momentový klíč Svorníkový blok Montážní držák vertikálního vedení Držák přípojnic (2 na úsek) Spojovací šrouby Montážní držák vertikálního vedení Univerzální montážní držák Držák přípojnic NESMÍ BÝT ODSTRANĚN, pouze při montáži koncového krytu je nutné jej odstranit. Spojovací blok Koncový kryt Rozměry (195mm) Označení odbočného místa Přímý díl 5mm (195mm) Tap-offs Odbočná místa Tap-offs 333mm(x8) 333mm 333mm(x8) 49mm 3000mm 142mm 333mm A - 48mm A - 82mm 3000mm 142mm A - 48mm A - 82mm 142mm Koleno ploché levé 10mm 15mm 6mm Koleno s vnější hranou (125, 250 A) 165mm (195mm) (rozměry v závorce platí pro A) 250mm 165mm (195mm)165mm (195mm) 250mm 250mm 250mm 250mm Koleno s vnitřní hranou (125, 250 A) (údaje v závorce platí pro A) 165mm (195mm) 250mm 165mm (195mm)165mm (195mm) 49mm 142mm Koncový kryt 156mm 19mm4mm 49mm 142mm 49mm 142mm Křížení ( A) 148mm 156mm 156mm 19mm 49mm 19mm Allen key size 148mm 148mm 302mm A 65mm A 99mm 222mm 10mm A 65mm 15mm A 99mm 6mm 10mm 15mm 6mm 142mm 150mm A 65mm 150mm A 99mm 10mm 15mm 6mm mm

12 150mm 150mm Univerzální montážní držák ( A) Montážní držák vertikálního vedení Univerzální montážní držák (800 A) 165mm (195mm) 6 mm 10mm 250mm 15mm 6mm 250mm65mm A A 99mm 6 mm 302mm 165mm (195mm) 4mm Allen key size 182 mm 14 mm 150mm 15 mm 49mm 182 mm 14 mm 222mm 4mm Allen key size 142mm 15 mm Kryt spojek 148mm 156mm 19mm 302mm 222mm 10mm 15mm 6mm A 65mm 4mm Allen A 99mm key size 14 mm 150mm 15 mm Odbočné skříňky MTA...B do 63 A (100 A) Odbočné skříňky MTA...BSW do 63 A (125 A) 6 mm 302mm 4mm Allen key size 120 (152) 182 mm 120 (152) 14 mm 15 mm ) ( Kabelový vstup 0) 42 0( Kabelový vstup Odbočné skříňky MTA...M Odbočné skříňky MTA...BFS Kabelový vstup Kabelový vstup

13 Přípojnicové systémy XP Low impedance Systém s nízkou impedancí do 6300 A Měděné a hliníkové vodiče Konfigurace vodičů: 3L+N (zapozdření = PE) Název dílu Specifikace Typové označení Přímé díly 1 m, napájecí díl XB(A)F1xx4 2) 1 odbočné místo na 1 metr jednostranně Napájecí díly nespínané do 2500 A 2 m, napájecí díl XB(A)F2xx4 2) 3 m, napájecí díl XB(A)F3xx4 2) 2) 3) 1 m, distribuční díl XB(A)D1xx4F1 2) 3) 2 m, distribuční díl XB(A)D2xx4F2 2) 3) 3 m, distribuční díl XB(A)D3xx4F3 koncový XB(A)1xxEF 2) koncový reverzní XB(A)1xxREF 2) Připojovací praporce standardní XB(A)1xxFU 2) reverzní XB(A)1xxRFU 2) Kolena ploché pravé XB(A)1xx4AFRH ploché levé vnitřní hrana vnější hrana XB(A)1xx4AFLH XB(A)1xx4AIE XB(A)1xx4AOE Typová velikost: xx Jmenovitý proud 05* 500 A * A A A A A A A A 50* 5000 A * 63* 6300 A * * Dostupné pouze s měděnými vodiči Koncový kryt standardní XB(A)xxEC 2) reverzní XB(A)xxREC 2) Univerzální montážní držák Svorníkový blok jednoduchý včetně 400 mm nosného profilu XPUFB XPUFBU XBxx4JP Vertikální montážní sada XPRFBy 4) další konfigurace vodičů na vyžádání 2) písmeno A značí hliníkové vodiče, pro měděné vodiče písmeno A vynecháme 3) další konfigurace odbočných míst na vyžádání 4) písmeno y určuje počet pružin, více v Aplikačních poznámkách Popis Typ jištění Zapojení Velikost Typové označení Odbočné skříňky vhodné pro velikosti přípojnic A kovová, spínaná pojistka BS88 3L+N+PE A XT3zzBFS 5) kovová, spínaná pojistka NH 3L+N+PE A XT3zzNFS 5) kovová, spínaná výkonový jistič 3L+N+PE A XT3zzMB 5) kovová bez výbavy 3L+N+PE 160 A XT3160MB-EB kovová bez výbavy 3L+N+PE 400 A XT3400MB-EB kovová bez výbavy 3L+N+PE 630 A XT3630MB-EB v objednávce je nutné specifikovat proudovou velikost z řady zz = 32, 63, 100, 125,160, 200, 250, 315, 400, 630 A Pozn.: Další typy odbočných skříněk na vyžádání. Technické parametry Jmenovité izolační napětí (U i ) 1000 V AC Jmenovité provozní napětí (U e ) 1000 V AC Jmenovitá frekvence 50 Hz Stupeň krytí IP4X / IP54 pro IP54 je nutné typové označení dílů doplnit na konci písmenem X 2) hodnoty platí pro jednotkový účiník Pozn.: Další technické údaje jsou uvedeny v Aplikačních poznámkách. Typová velikost [A] Úbytek napětí 2) [V/A/100 m] 500 A 0,0115 / 20 / 800 A 0,0136 / 20 / A 0,0103 / 23 / A 0,00874 / 30 / A 0,00565 / 37 / A 0,00463 / 45 / A 0,00375 / 55 / A 0,00283 / 67 / A 0,00231 / 83 / A 0,00206 / 102 / 6300 A 0, / 165 / Pozn.: Údaje platí pro měděné / hliníkové vodiče Hmotnost na 1 m [kg] 13

14 Ukázka způsobu montáže Opora hrazdového typu pro systém přípojnic při boční trase - s využitím XPUFB Systém přípojnic nainstalovaný naplocho Šroub se šestihrannou hlavou M8 Utahovací moment Nm Závěsné tyče Systém přípojnic nainstalovaný na hranu Šroub se šestihrannou hlavou M8 Utahovací moment Nm Standardní ústrojí svorky Nosný profil Rozměry Přímé díly Jmenovitý proud [A] D [mm] vodiče měděné hliníkové 500 A A A A A A A A A A A 701 do 2500 / 2000 A Připojovací praporce (měděné / hliníkové vodiče) Jmenovitý proud [A] D [mm] měděné / hliníkové vodiče 500 A / A / A / 800 A A / 1000 A A / 1250 A A / 1600 A A / 2000 A A / 2500 A A / 3200 A A / 4000 A A / 860 od 3200 / 2500 A 14

15 Univerzální montážní držák Vertikální montážní sada Koleno ploché Koleno s vnitřní / vnější hranou Odbočné skříňky Popis Velikost [A] L [mm] W [mm] D [mm]...bfs/...nfs 32/ BFS/...NFS 100/ MB do BFS/...NFS 160/ MB BFS/...NFS 250/315/ MB 150/200/ MB 315/ BFS/...NFS MB Ukázka způsobu spojování Krycí plech Plochá podložka Označení fází Indikační disk Svorníkový blok Utahovací šroub 15
