1 SMART METERING 2012 SOVAK, KOMISE METROLOGIE ČR, Ing. Petr Karel

2 Smart Metering tlak EU Snaha EU snížit GLOBÁLNÍ OTEPLOVÁNÍ (20/20/20) Snížení výroby energií (elektrické, plynu, tepla) Prostředek = snížení spotřeby energií u konečného uživatele Aby mohl odběratel regulovat svoji spotřebu musí mu být poskytnuty údaje o spotřebě dostatečně často. (přijatelná je měsíční fakturace) Členské státy zajistí posouzení zavedení inteligentních měřicích systémů (Smart Metering) z hlediska dlouhodobých nákladů a přínosů pro všechny zúčastněné. výsledek posouzení oznámí Evropské komisi do (Směrnice 2009/72/ES) ANO Do roku 2020 musí být inteligentními měřícími systémy vybaveno alespoň 80 % spotřebitelů. (Elektřina, následně plyn a teplo, voda???) NE Zdůvodnění

(přijatelná je měsíční fakturace) Členské státy zajistí posouzení zavedení inteligentních měřicích systémů (Smart Metering) z hlediska dlouhodobých nákladů a přínosů pro

3 Smart Metering 3. energetický balíček (20/20/20) SMĚRNICE EVROPSKÉHO PARLAMENTU A RADY 2009/72/ES ze dne 13. července 2009, o společných pravidlech pro vnitřní trh s elektřinou 2. Členské státy zajistí zavedení inteligentních měřicích systémů. Zavedení těchto měřicích systémů může být podmíněno ekonomickým posouzením všech dlouhodobých nákladů a přínosů pro trh a jednotlivého spotřebitele.. Toto posouzení se provede do dne 3. září Na základě tohoto posouzení členské státy nebo jakýkoli příslušný orgán jimi určený připraví rozvrh, jehož cílem je zavedení inteligentních měřicích systémů do 10 let. Pokud se zavádění inteligentních měřících přístrojů vyhodnotí pozitivně, musí být do roku 2020 inteligentními měřícími systémy vybaveno alespoň 80 % spotřebitelů.

Zavedení těchto měřicích systémů může být podmíněno ekonomickým posouzením všech dlouhodobých nákladů a přínosů pro trh a jednotlivého spotřebitele.. Toto posouzení se provede do dne 3.

4 Smart Metering stanovisko EUREAU SMART METERING: EUREAU position paper regarding the report from Smart meters co-ordination group Stanovisko EUREAU k Závěrečné zprávě skupiny Smart Meters Co-ordination Group : Ekonomický model pro Smart Metering ve vodárenství je zcela odlišný od modelu v sektoru elektřiny. Vodoměry generují mnohem menší objem peněz než elektroměry. Vodoměry jsou značně odlišné od elektroměrů (bez napájení el. energií; ve většině případů jsou špatně přístupné atd.); Minimální životnost napájecí baterie 10 roků není v řadě zemí dostatečná; RF kom. je ve zprávě omezena pouze na frekvenci 868 MHz;

elektřiny. Vodoměry generují mnohem menší objem peněz než elektroměry. Vodoměry jsou značně odlišné od elektroměrů (bez napájení el.

5 Cíl zapojení Veolia Voda ČR do multi-utilitních projektů Osazení a sledování celého ZÁSOBNÍHO PÁSMA Zásobní pásmo uzavřený úsek vodovodní sítě. Nátok do pásma je kontinuálně měřen a přenášen na dispečink. Na zásobní pásmo je vztažena fakturace. OBJEM VODY NEFAKTUROVANÉ = OBJEM PROTEČENÝ PÁSMOVÝM PRŮTOKOMĚREM - OBJEM FAKTUROVANÝ Sledování vyhodnocování nočních minimálních průtoků do pásma slouží k odhalování skrytých úniků. V Praze = 195 pásem. Snižování ztrát vody = hlavní argument Evropské komise pro zapojení měření spotřeby vody do systému multi-utilitních odečtů (Smart Metering). Pro obhájení/vyvrácení domněnky, že Smart Metering pomůže snížit ztráty vody je nutné osadit a sledovat celé zásobní pásmo.

OBJEM VODY NEFAKTUROVANÉ = OBJEM PROTEČENÝ PÁSMOVÝM PRŮTOKOMĚREM - OBJEM FAKTUROVANÝ Sledování vyhodnocování nočních minimálních průtoků do pásma slouží k odhalování skrytých

6 Smart Metering Normy (listopad 2011)

7 Business požadavky funkcionality (SM-CG M/441) F1. Remote reading of metrological register(s) and provision to designated market organization(s). Dálkové odečtení metrologických registrů a poskytování odečtů určené organizaci(organizacím) trhu. F2. Two-way communication between the metering system and designated market organization(s). Obousměrná komunikace mezi měřícím systémem a určenou organizací (organizacemi) trhu. F3. To support advanced tariffing and payment systems. Podpora pokročilých tarifních a předplatebních systémů. F4. To allow remote disablement and enablement of supply and flow/power limitation. Možnost povolení dálkového odpojení a znovu napojení dodávky a omezení průtoku/energie. F5. Communicating with (and where appropriate directly controlling) individual devices within the home/building. Komunikace s (a kde je to vhodné přímo ovládání) jednotlivými zařízeními v domácnosti/budově. F6. To provide information via web portal/gateway to an in-home/building display or auxiliary equipment. Poskytování informací přes web portál/bránu do displeje v domácnosti/budově nebo do pomocného zařízení.

Obousměrná komunikace mezi měřícím systémem a určenou organizací (organizacemi) trhu. F3. To support advanced tariffing and payment systems. Podpora pokročilých tarifních a předplatebních systémů. F4.

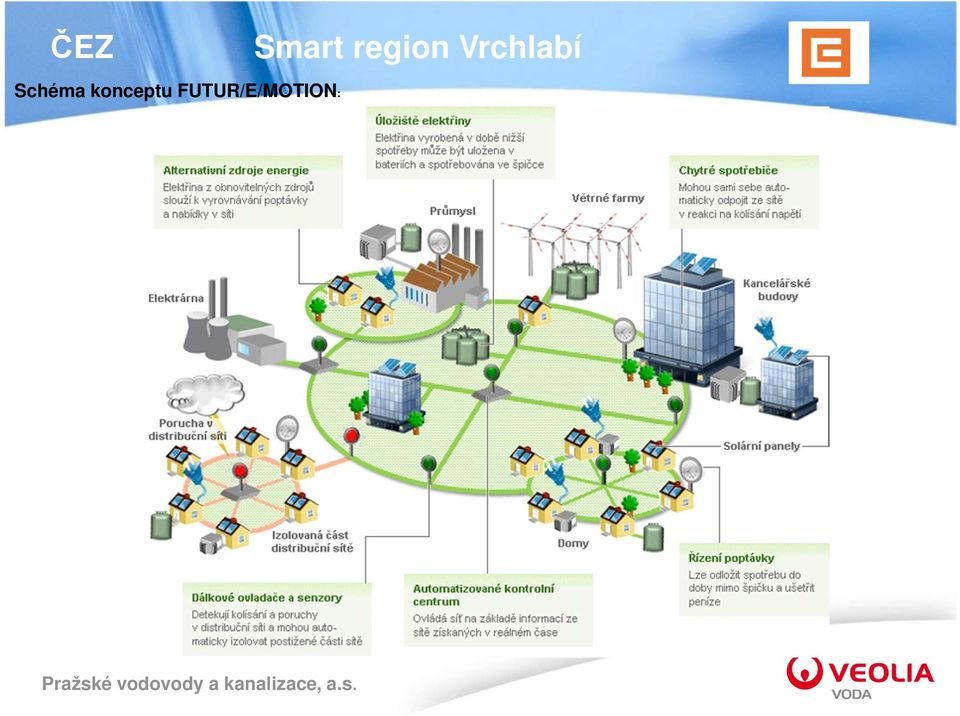

8 ČEZ Smart region Vrchlabí Schéma konceptu FUTUR/E/MOTION:

9 Smart Home - inteligentní dům (nedílná součást SM)

10 Vodoměry pro Smart Metering HYDRUS (HYDROMETER) MULTICAL 21 (KAMSTRUP) ČS hygienický atest iperl (SENSUS)

11 Vodoměry pro Smart Metering MULTICAL 21 (KAMSTRUP) ČS hygienický atest Komunikace: 868 MHz, M-Bus wireless

12 ČEZ

13 ČEZ Smart region Vrchlabí Z brožury určené obyvatelům Vrchlabí: Dukelská 1325 a 1326 nejlépe měřený dům ve střední Evropě

14 ČEZ Smart region Vrchlabí 40 bytových jednotek Každá jednotka: - elektroměr -- plynoměr Celý dům - patní vodoměr - patní měřič tepla -- vodoměry SV a TV -- indikátor topných nákladů

15 PVK PRE, Pražská plynárenská Hlavní město Praha Sudkova 551/2 Horní Měcholupy, 2011 Zprovozněno Odběratel Squash centrum PRE měření, a. s. 6 min. Na Hroudě 149/ Praha 10 RF M-bus 1 x denně GPRS 1 x denně 60 min. VDM identifikace OM, v.č., baterie, porucha, stav (aktual, hod, t, m, rok), alarm Q 6 hod nad Qmax, alarm Q 48 hod nad Qmin.

Na Hroudě 149/19 100 05 Praha 10 RF M-bus 1 x denně GPRS 1 x denně 60 min.

16 PVK - PRE Hlavní město Praha Pásmo p 205 Horní Měcholupy, 2011 Zprovozněno x PRE měření, a. s. Na Hroudě 149/ Praha 10 6 min. RF M-Bus 1 x denně 1 x denně GPRS

s. Na Hroudě 149/19 100 05 Praha 10 6 min.

17 PVK - PRE (AMM systém PRE)

18 PVK PRE (přístup z

19 PVK - PRE

20 PVK - PRE

21 PVK - PRE

22 PVK - PRE
