Speciální nízkotlaké hadice a koncovky správné řešení pro zvláštní požadavky a použití

Transkript

1 Speciální nízkotlaké hadice a koncovky správné řešení pro zvláštní požadavky a použití Program výroby speciálních Prog nízkotlakých hadic nabízí nejvýkonnější výrobky pro splnění všech nejnáročnějších požadavků. Velké množství typů pryžových hadic s textilními pletivy nebo s povlaky tlumícími hoření jsou k Na celém světě nejrozsáhlejší paleta hadic typu SAE 100 R5 Bezpečný, odzkoušený a lehce zvládnutelný systém montáže vlastními silami Zahrnuje i velké světlosti hadic Určeny i pro vysoké teploty Jedna řada koncovek pro všechny hadice SAE 100 R5 a hadice jim podobné řady umožňují vícenásobné použití dispozici dispoz pro nejrůznější použití.

2 Parkrimp No-Skive Kompletace hadic na profesionální úrovni Žádné odstraňování-ořezávání pláště hadic Pouhé zalisování jednodílné koncovky Parkalign polohuje koncovku správně a přesně do lisovadel čelistí Rychlá a jednoduchá montáž bez nastavování stroje Přenosný stroj pro opravy na potřebném místě Splňuje bezpečnostní předpisy EN Parkalign Lisovadlo s dorazy pro založení koncovek zajišťuje vždy jejich přesné vystředění a optimální polohování. Perfektně vzájemně přizpůsobená sada Kompletní sestava z jednoho zdroje No-Skive hadice No-Skive koncovka a lis s nástroji a pohonem, okamžitě a se zárukou použitelná kdekoliv na světě. Široký sortiment hadic k použití ve všech středotlakých obvodech Barevně odlišené sady lisovadel spojené v jeden komplet vylučují záměnu i ztrátu segmentu. Integrovaná sada lisovadel zajišťuje rozložení lisovacích sil v úhlu 360. Zalisování bez nutnosti jakéhokoliv nastavování je skončeno zasunutím lisovadel (matrice) trice). do bloku (patrice).

3 Přehled obsahu Obsah Speciální hadice B2 201 No-Skive hadice pro vzduchové brzdy (do +150 C pracovní teploty) SAE 1000 R5.... B2a No-Skive hadice pro vzduchové brzdy pro velmi nízké pracovní teploty (-48 C) - SAE 100 R B2a No-Skive hadice pro vysoké teploty pro motory a vzduchové brzdy B2a-3 221FR No-Skive hadice s pláštěm tlumícím šíření ohně B2a Hadice pro chladiva v klimatizačních a chladírenských zařízeních SAE J2064 typ C, třída 1 B2a No-Skive hadice pro vysoké teploty pro motory a vzduchové brzdy, zejména pro nákladní vozidla B2a No-Skive hadice SAE 100 R B2a-7 611HT No-Skive hadice Vysokoteplotní hadice s textilním opletem B2a-8 681DB No-Skive 2TE-hadice (s uvolněním pro kolejová vozidla) EN 854-2TE... B2a-9 : Série B2b-1 B2b-20 Parker Hannifin nepřejímá žádnou zodpovědnost za tiskové chyby a omyly. B2-I

4 Zvláštní hadice No-Skive hadice vzduchových brzd SAE 100 R5 / SAE J1402 AII Významné vlastnosti Svrchní textilní oplet No-Skive-konstrukce hadice +150 C pracovní teplota Oblasti použití (Aplikace)/Omezení Doprava: Hadice vzduchových brzd Všeobecné: Použití pro střední tlaky Specifikace SAE 100 R5, SAE J1402 AII, D. O. T. FMVSS 106-AII Konstrukce hadice Trubka: Syntetická pryž Výztuž: Textilní vnitřní oplet a vysokopevnostní ocelový oplet Plášť hadice: Pryžová vrstva a krycí textilní oplet Doporučené kapaliny Hydraulické kapaliny na bázi minerálních olejů, vodaglykol a hydraulické kapaliny na bázi emulzí voda-olej, vazelíny, mazadla, ropa a těžká kapalná paliva, vzduch a voda. Pro podrobnější informace konzultujte chemickou snášenlivost na straně Ab-16. Rozsah teplot -40 C až do +150 C Výjimka: Vzduch...max. 70 C Voda...max. 85 C série Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení Podtlak kilo Pascal*1 min. poloměr ohybu *1 = údaj podtlaku uvedený v tabulce je tlak v kpa. Pro absolutní velikost tlaku odečtete velikost podtlaku od 101 kpa. Kombinace vysoké teploty a vysokého tlaku může snížit životnost hadice. Maximální pracovní tlak uvedený v tabulce je přípustný do teploty maximálně 100 C. Pro vyšší teploty platí omezení tlaku podle grafu závislosti tlak/teplota jak je uveden v oddíle A. Hmotnost DN Rozměr mm mm MPa psi MPa psi kpa mm kg/m /16-4 5,0 12,2 20, , /4-5 6,3 14,8 20, , /16-6 8,0 17,2 15, , / ,0 19,5 13, , / ,5 23,4 12, , / ,0 27,4 10, , / ,0 31,4 5, , / ,0 38,1 4, , / ,0 44,5 3, , / ,0 56,4 2, ,32 B2a-1

5 Zvláštní hadice No-Skive hadice vzduchových brzd SAE 100 R5 / SAE J1402 AII Významné vlastnosti No-Skive - konstrukce hadice Pro velmi nízké pracovní teploty (-48 C) Oblasti použití (Aplikace)/Omezení Doprava: Hadice vzduchových brzd Všeobecné: Použití pro střední tlaky Specifikace SAE 100 R5, SAE J1402 AII, D. O. T. FMVSS 106-AII Konstrukce hadice Trubka: Elastomerová trubka Parker PKR Výztuž: Textilní vnitřní oplet a vysokopevnostní ocelový oplet Plášť hadice: Pryžová vrstva a modrý krycí textilní oplet Doporučené kapaliny Hydraulické kapaliny na bázi minerálních olejů, vodaglykol a hydraulické kapaliny na bázi emulzí voda-olej, vazelíny, mazadla, ropa a těžká kapalná paliva, vzduch a voda. Pro podrobnější informace konzultujte chemickou snášenlivost na straně Ab-16. Rozsah teplot -48 C až do +150 C Výjimka: Vzduch C Voda...max. +85 C série Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení Podtlak kilo Pascal*1 min. poloměr ohybu *1 = údaj podtlaku uvedený v tabulce je tlak v kpa. Pro absolutní velikost tlaku odečtete velikost podtlaku od 101 kpa. Kombinace vysoké teploty a vysokého tlaku může snížit životnost hadice. Maximální pracovní tlak uvedený v tabulce je přípustný do teploty maximálně 100 C. Pro vyšší teploty platí omezení tlaku podle grafu závislosti tlak/teplota jak je uveden v oddíle A. Hmotnost DN Rozměr mm mm MPa psi MPa psi kpa mm kg/m /16-4 5,0 13,2 20, , /4-5 6,3 14,8 20, , /16-6 8,0 17,1 15, , / ,0 19,5 13, , / ,5 23,4 12, , / ,0 27,4 10, , / ,0 31,4 5, , / ,0 38,1 4, , / ,0 44,5 3, , / ,0 56,4 2, ,32 B2a-2

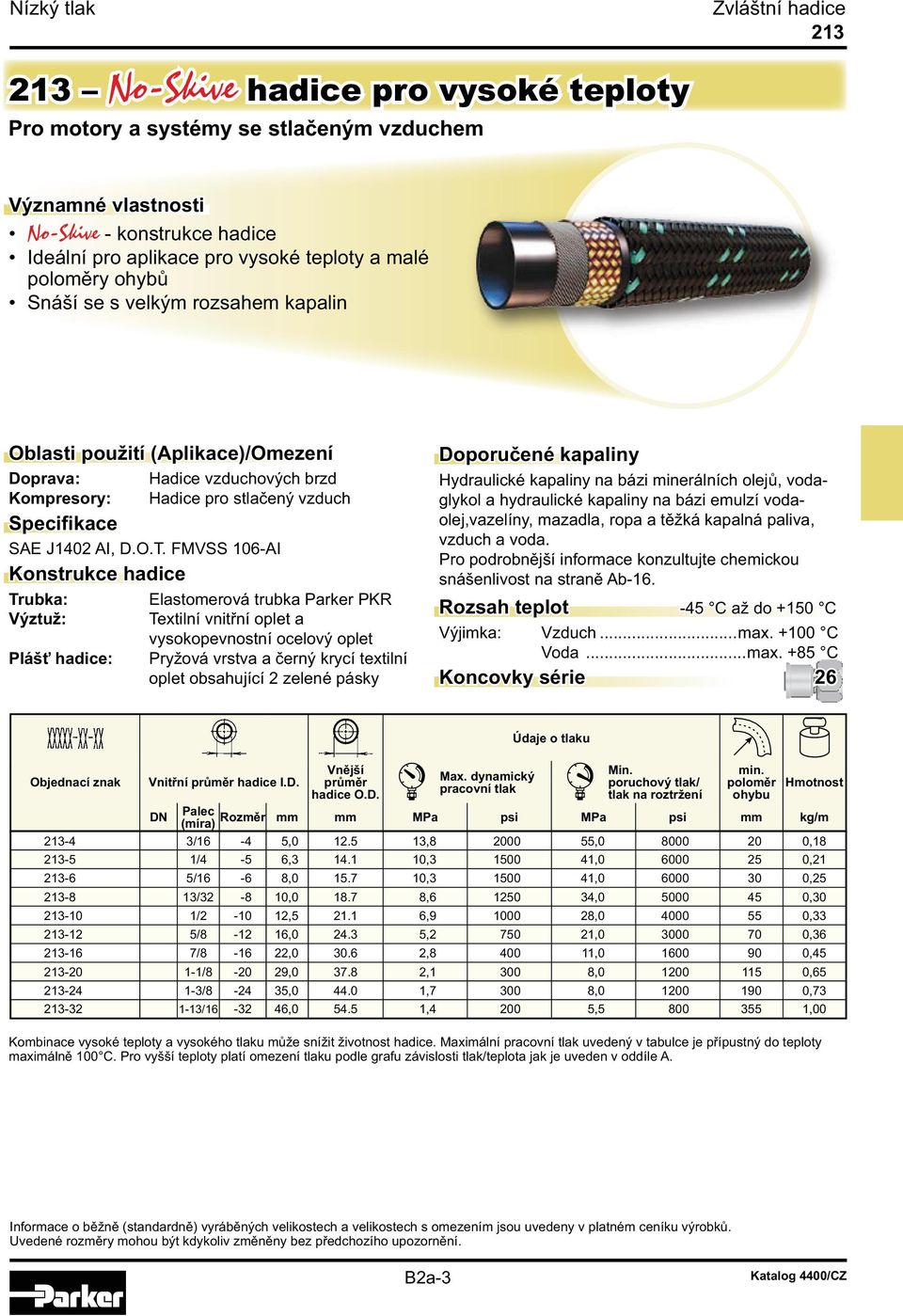

6 Zvláštní hadice No-Skive hadice pro vysoké teploty Pro motory a systémy se stlačeným vzduchem Významné vlastnosti No-Skive - konstrukce hadice Ideální pro aplikace pro vysoké teploty a malé poloměry ohybů Snáší se s velkým rozsahem kapalin Oblasti použití (Aplikace)/Omezení Doprava: Hadice vzduchových brzd Kompresory: Hadice pro stlačený vzduch Specifikace SAE J1402 AI, D.O.T. FMVSS 106-AI Konstrukce hadice Trubka: Elastomerová trubka Parker PKR Výztuž: Textilní vnitřní oplet a vysokopevnostní ocelový oplet Plášť hadice: Pryžová vrstva a černý krycí textilní oplet obsahující 2 zelené pásky Doporučené kapaliny Hydraulické kapaliny na bázi minerálních olejů, vodaglykol a hydraulické kapaliny na bázi emulzí vodaolej,vazelíny, mazadla, ropa a těžká kapalná paliva, vzduch a voda. Pro podrobnější informace konzultujte chemickou snášenlivost na straně Ab-16. Rozsah teplot -45 C až do +150 C Výjimka: Vzduch...max C Voda...max. +85 C série Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení min. poloměr ohybu Kombinace vysoké teploty a vysokého tlaku může snížit životnost hadice. Maximální pracovní tlak uvedený v tabulce je přípustný do teploty maximálně 100 C. Pro vyšší teploty platí omezení tlaku podle grafu závislosti tlak/teplota jak je uveden v oddíle A. Hmotnost DN Rozměr mm mm MPa psi MPa psi mm kg/m /16-4 5, , , , /4-5 6, , , , /16-6 8, , , , / , , , , / , , , , / , , , , / , , , , / , , , , / , , , , / , , , ,00 B2a-3

7 Zvláštní hadice 221FR 221FR No-Skive - zpomalovač hoření Na lodích pro palivo a motory Významné vlastnosti Plášť hadice je zpomalovač hoření No-Skive - konstrukce hadice Odsouhlaseno pro lodě Oblasti použití (Aplikace)/Omezení Lodě: Hadice pro paliva na lodích Všeobecné: Kde zpomalování hoření je požadováno Specifikace SAE J1527 R3, USCG Typ AI, SAE J1942, ISO 7840 Konstrukce hadice Trubka: Pryž odolná oleji a palivům Výztuž: Vysokopevnostní ocelový oplet Plášť hadice: Tlumič plamene, plášť ze specielního fibrového tkaniva Doporučené kapaliny Kapaliny na bázi minerálních olejů a bázi vody-glykolu, hydraulické kapaliny na bázi vody a oleje, vazelína, mazadla, ropa, paliva a voda. Pro podrobnější informace konzultujte chemickou snášenlivost na straně Ab-16. Rozsah teplot -20 C až do +100 C Výjimka: Vzduch...max. +70 C Voda...max. +85 C série Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení Podtlak kilo Pascal*1 min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi kpa mm kg/m 221FR-5 1/4-5 6,3 15 3, , ,28 221FR-6 5/16-6 8,0 17 3, , ,34 221FR-8 13/ ,0 20 3, , ,42 221FR-10 1/ ,5 23 3, , ,58 221FR-12 5/ ,0 27 3, , ,61 221FR-16 7/ ,0 31 3, , ,70 *1 = hodnoty podtlaku uvedené v tabulce jsou podtlaky uvedené v kpa. Pro absolutní hodnotu odečtěte tabulkový údaj od 101 kpa. B2a-4

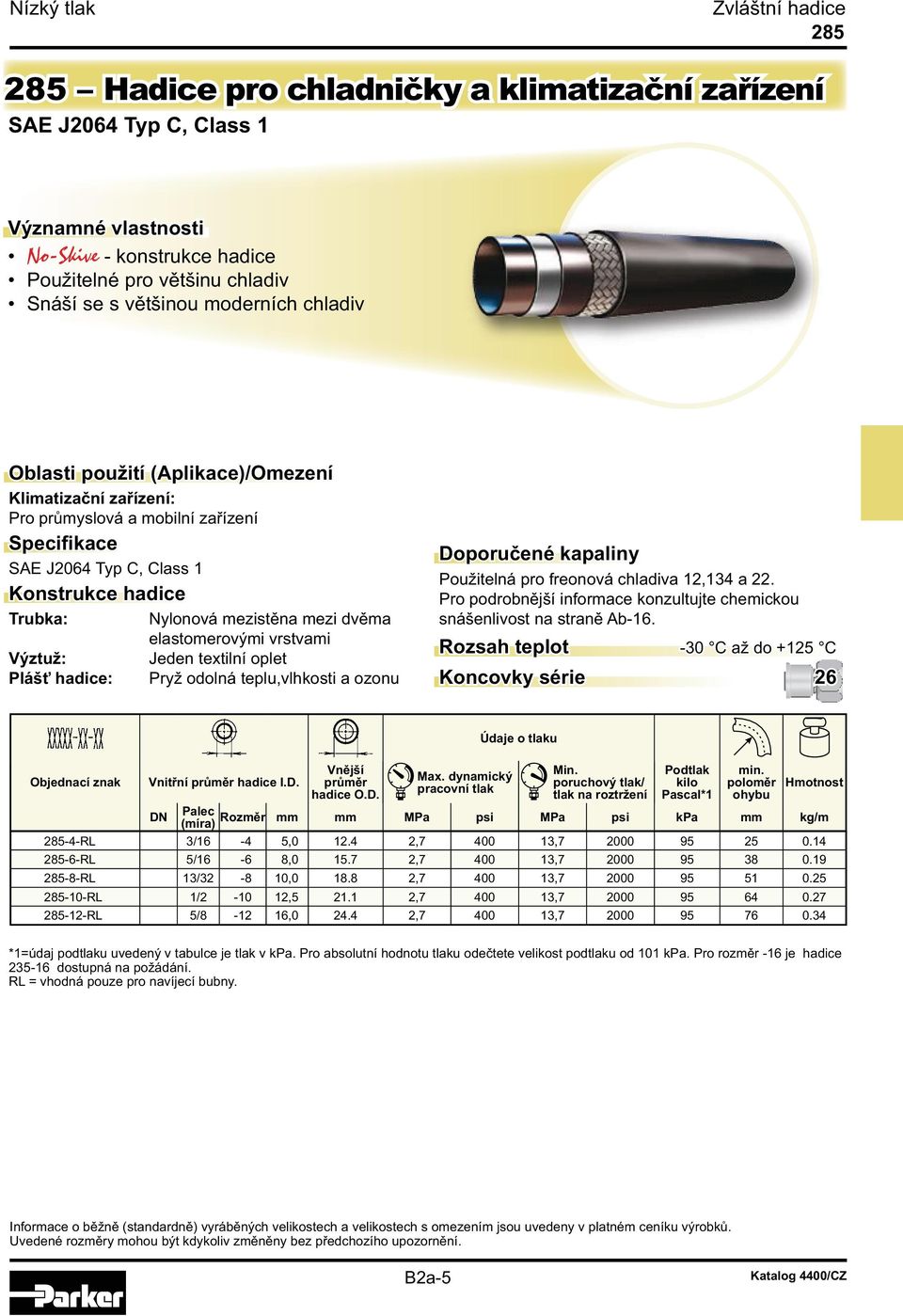

8 Zvláštní hadice Hadice pro chladničky a klimatizační zařízení SAE J2064 Typ C, Class 1 Významné vlastnosti No-Skive - konstrukce hadice Použitelné pro většinu chladiv Snáší se s většinou moderních chladiv Oblasti použití (Aplikace)/Omezení Klimatizační zařízení: Pro průmyslová a mobilní zařízení Specifikace SAE J2064 Typ C, Class 1 Konstrukce hadice Trubka: Nylonová mezistěna mezi dvěma elastomerovými vrstvami Výztuž: Jeden textilní oplet Plášť hadice: Pryž odolná teplu,vlhkosti a ozonu Doporučené kapaliny Použitelná pro freonová chladiva 12,134 a 22. Pro podrobnější informace konzultujte chemickou snášenlivost na straně Ab-16. Rozsah teplot -30 C až do +125 C série Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení Podtlak kilo Pascal*1 min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi kpa mm kg/m RL 3/16-4 5, , , RL 5/16-6 8, , , RL 13/ , , , RL 1/ , , , RL 5/ , , , *1=údaj podtlaku uvedený v tabulce je tlak v kpa. Pro absolutní hodnotu tlaku odečtete velikost podtlaku od 101 kpa. Pro rozměr -16 je hadice dostupná na požádání. RL = vhodná pouze pro navíjecí bubny. B2a-5

9 Zvláštní hadice No-Skive Hadice pro vysoké teploty Motory a vzduchové brzdy těžkých vozidel Významné vlastnosti Vysoká teplota hadice velmi ohebná No-Skive - konstrukce hadice Široký rozsah teplot Oblasti použití (Aplikace)/Omezení Vozidla pro těžké náklady: Vzduchové brzdy; Chladicí okruhy motorů. Specifikace SAE J1402 AI, D.O.T. FMVSS 106 Konstrukce hadice Trubka: Syntetická pryž Výztuž: Jeden textilní oplet Plášť hadice: Jeden černý nylonový oplet Doporučené kapaliny Hydraulické kapaliny na bázi minerálních olejů a mazací oleje, paliva pro diesel motory a nemrznoucí kapaliny, emulzní hydraulické kapaliny: voda - olej, voda - glykol. Pro podrobnější informace konzultujte chemickou snášenlivost na straně Ab-16. Rozsah teplot -50 C až do +150 C Výjimka: Vzduch...max C Voda...max. +85 C série Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Kombinace vysoké teploty a vysokého tlaku může snížit životnost hadice. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi mm kg/m /16-4 5,0 12, /16-6 8,0 15, / ,0 18, / , / , / , B2a-6

10 Zvláštní hadice No-Skive-hadice SAE 100 R3 Významné vlastnosti Výztuha jedním textilním opletem Malé poloměry ohybu Pracovní teplota až do +125 C Oblasti použití (Aplikace)/Omezení Všechny průmyslové obory: Středotlaké hydraulické obvody Specifikace SAE 100 R3, EN 854-R3 Konstrukce hadice Trubka: Syntetická pryž Výztuž: Dvě vložky textilního opletu Plášť hadice: MSHA povolila syntetickou pryž Doporučené kapaliny Hydraulické kapaliny na bázi minerálních olejů, na bázi vody-glykolu a emulzí voda-olej; vazelína, mazadla, ropa a topné oleje, voda a vzduch. Pro podrobnější informace konzultujte chemickou snášenlivost na straně Ab-16. Rozsah teplot -40 C až do +125 C Výjimka: Vzduch...max. +70 C Voda...max. +85 C série Dosažitelné pouze jako kompletní hadice s koncovkami* * Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi mm kg/m /4-4 6,3 14,0 8, , , /8-6 9,5 19,0 7, , , /2-8 12,7 23,0 6, , , / ,1 32,0 5, , , ,4 38,0 3, , ,91 Kombinace vysoké teploty a vysokého tlaku mohou snížit životnost hadic. Jsou slučitelné pro tuto hadici s koncovkami Parker serie 43 a jsou dosažitelné pouze na požádání. B2a-7

11 Zvláštní hadice 611HT 611HT No-Skive-hadice Vysokoteplotní hadice s textilním opletem Významné vlastnosti hadice určená pro náročné aplikace jako vedení pro motorovou naftu, chladící vedení nebo vysokoteplotní vedení do +150 C plášť ze syntetické pryže schválený dle normy MSHA specifikace podle EN R6 použití s dvoudílnými No-Skive koncovkami Oblasti použití (Aplikace)/Omezení Všeobecné použití: Nízkotlaké hydraulické aplikace/ vysokoteplotní aplikace Aplikace pro motory: Palivové vedení (nafta, benzín), chladící okruhy Specifikace EN R6 Konstrukce hadice Trubka: Syntetická PKR pryž Výztuž: Plášť hadice: jeden textilní oplet syntetická pryž schválená dle normy MSHA Doporučené kapaliny Hydraulické kapaliny na bázi minerálních olejů, mazací oleje,motorová nafta, nemrznoucí kapaliny, kapaliny báze voda-glykol*, emulze vody a oleje*, vzduch a voda. Pro podrobnější informace konzultujte chemickou snášenlivost na straně Ab-16. Rozsah teplot -40 C až do +150 C Výjimka: Vzduch...max C Voda...max. +85 C série Kompatibilní s dvoudílnými koncovkami Parker (nátrubek série 47, objímka série 64) lisování možné pouze na přestavitelných slisovacích strojích * Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Kombinace vysoké teploty a vysokého tlaku mohou snížit životnost hadice. * Kompatibilní s Parker 2 dílnými koncovkami pouze pro užití na přestavitelných slisovacích strojích (nipl série 47 a pouzdra série 10064) - viz katalog Min. poruchový tlak/ tlak na roztržení min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi mm kg/m 611HT-4 6 1/4-4 6,3 12,8 2, , ,13 611HT /8-6 9,5 16,0 2, , ,16 611HT /2-8 12,7 20,0 2, , ,27 611HT / ,9 23,2 2, , ,28 611HT / ,0,2 2, , ,36 B2a-8

12 Zvláštní hadice 681DB 681DB No-Skive-2TE-hadice EN 854-2TE (se schváleními pro železniční dopravu) Významné vlastnosti Dvě vrstvy tkaninových opletů Malé poloměry ohybů Pryžový plášť zpomalující hoření Schváleno Deutsche Bahn (německá železnice) Certifikace Německý standard: DIN Francouzský standard: NF F16-101/102 I2/F3 British Standard: BS Tabulka 4 Oblasti použití (Aplikace)/Omezení Všeobecné užití: Použití ve středotlakých obvodech Použití v zařízeních železniční dopravy: Hydraulická zařízení železničních dopravních prostředků Specifikace EN 854-2TE Konstrukce hadice Trubka: Syntetická pryž Výztuž: Dvě vrstvy textilních opletů Plášť hadice: Syntetická pryž zpomalující hoření Doporučené kapaliny Hydraulické kapaliny na bázi minerálních olejů, vodyglykolu a hydraulické kapaliny - emulze voda-olej, vazeliny, mazadel, ropy a palivových olejů, vzduchu a vody. Pro podrobnější informace konsultujte chemickou slučitelnost na straně Ab-16 Rozsah teplot -40 C až do +100 C Výjimka: Vzduch...max. 70 C Voda...max. 85 C série Dosažitelné pouze jako kompletní hadice s koncovkami * Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi mm kg/m 681DB-4 6 1/4-4 6,3 13,1 7, , ,15 681DB-5 8 5/16-5 7,9 14,6 6, , ,16 681DB /8-6 9,5 16,2 6, , ,19 681DB /2-8 12,7 19,9 5, , ,24 681DB / ,9 23,4 5, , ,35 681DB / ,1,5 4, , ,39 681DB ,4 33,4 4, , ,59 Kombinace vysoké teploty a vysokého tlaku mohou snížit životnost hadice. * Kompatibilní s Parker 2 dílnými koncovkami pouze pro užití na přestavitelných slisovacích strojích (nipl série 47 a pouzdra série 10064) - viz katalog B2a-9

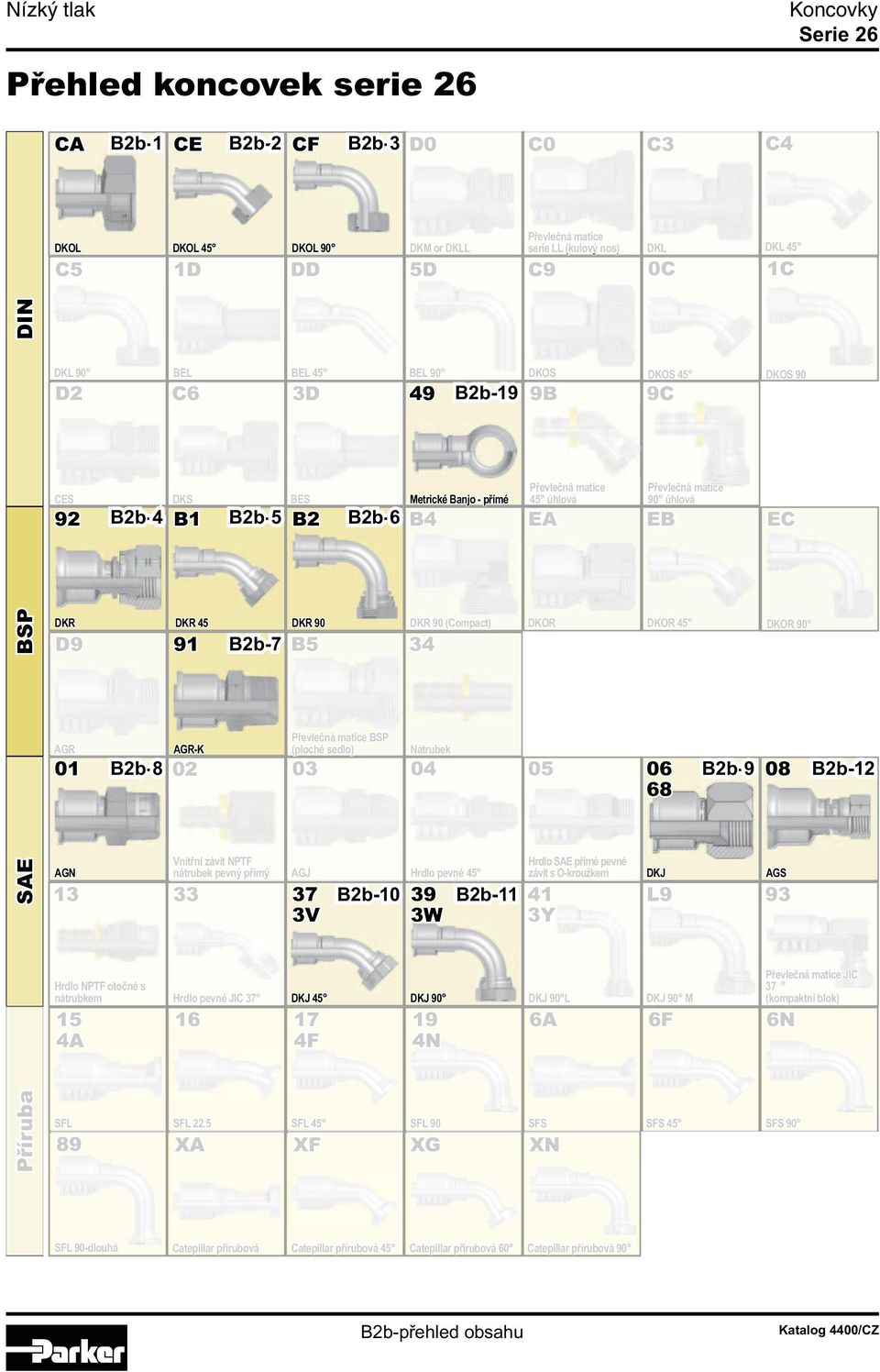

13 Nízký tlak Serie Přehled koncovek serie CA B2b-1 CE B2b-2 CF B2b-3 D0 C0 C3 C4 DKOL 45 DKOL 90 DKM or DKLL Převlečná matic matice tice tic serie LL (kulový nos) DKL DKL 45 C5 1D DD 5D C9 0C 1C DKL 90 BEL BEL 45 BEL DKOS DKOS 45 DKOS 90 D2 C6 3D 49 CES DKS BES Metrické Banjo - přímé DIN DKOL BSP 92 DKR DKR 45 D9 91 AGR AGR-K SAE 01 Příruba B2b-4 B1 B2b-5 B2 B2b-6 B4 DKR 90 DKR 90 (Compact) B2b-7 B5 B2b-8 02 AGN Vnitřní závit NPTF nátrubek pevný přímý Hrdlo NPTF otočné s nátrubkem B2b-19 9B 9C Převlečná matice 45 úhlová Převlečná Převlečná čná matice matic matice tic 90 úhlová EA EB EC DKOR DKOR 45 DKOR Převlečná matice BSP (ploché sedlo) Nátrubek AGJ Hrdlo pevné 45 Hrdlo SAE přímé pevné závit s O-kroužkem B2b-9 08 B2b-12 DKJ AGS 37 B2b B2b V 3W 3Y L9 93 Hrdlo pevné JIC 37 DKJ 45 DKJ 90 DKJ 90 L L DKJ M Převlečná ma maticee JIC J 37 (kompaktní blok) 15 4A F 19 4N 6A 6F 6N SFL SFL 22.5 SFL 45 SFL 90 SFS SFS 45 SFS XA XF XG XN SFL 90-dl dlouhá -dlouh ouháá Catepillar přírubová Catepillar přírubová 45 Catepillar přírubová 60 Catepillar přírubová 90 B2b-přehled obsahu

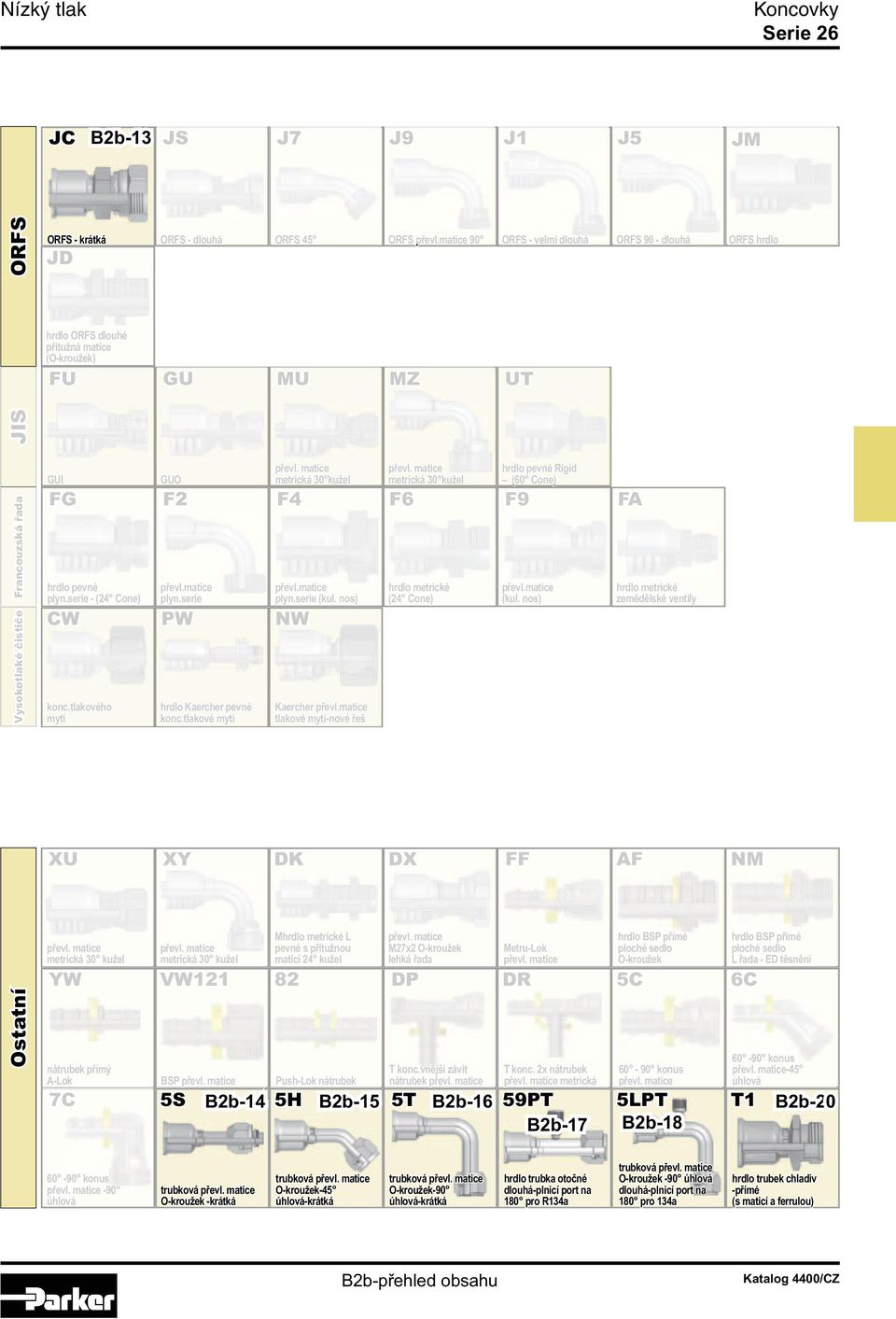

14 ORFS Nízký tlak Serie JC B2b-13 JS J7 J9 J1 J5 JM ORFS - krátká ORFS - dlouhá ORFS 45 ORFS převl.matice 90 ORFS - velmi ORFS velmi dlouh dl dlouhá ouháá ORFS 90 - dlouhá ORFS hrdlo FU GU MU MZ UT GUI GUO převl. matice metrická 30 kužel převl. matice ticee metrická 30 kužel hrdlo pevné Rigid (60 Cone) FG F2 F4 F6 F9 FA hrdlo pevné plyn.serie - (24 Cone) pře matice převl. převl.mat převl.matice ice plyn.serie převl.mat převl. převl.matice matice ice plyn.serie (kul. nos) hrdlo metrické (24 Cone) převl.matice (kul. nos) hrdlo metrické zemědělské ventily CW PW NW konc.tlakového mytí hrdlo Kaercher pevné konc.tlakové mytí Kaercher převl.matice tlakové mytí-nové řeš XU XY DK DX FF AF NM převl. matice metrická 30 kužel převl. matice ma e metrická 30 kužel Mhrdlo metrické L pevné s přítužnou maticí 24 kužel převl. matice M27x2 O-kroužek lehká řada Metru-Lok převl. matice hrdlo BSP přímé ploché sedlo O-kroužek hrdlo BSP přímé ploché sedlo L řada - ED těsnění YW VW DP DR 5C 6C Push-Lok nátrubek T konc.vnější konc.vnějš onc.vnější ější závi závit ávit nátrubek převl. matice T konc. 2x nátrubek převl. matice metrická konus převl. matice konus konus převl. matice-45 úhlová JD Ostatní Vysokotlaké čističe Francouzská řada JIS hrdlo ORFS dlouhé přítužná matice (O-kroužek) nátrubek přímý A-Lok BSP převl. matice 7C 5S konus kon převl. vl. matice tic úhlová trubková převl. matice O-kroužek -krátká B2b-14 5H B2b-15 5T B2b-16 59PT B2b-17 trubková převl. matice O-kroužek-45 úhlová-krátká trubková převl. matice O-kroužek-90 úhlová-krátká B2b-přehled obsahu hrdlo trubka otočné dlouhá-plnicí port na 180 pro R134a 5LPT B2b-18 trubková převl. matice O-kroužek -90 úhlová dlouhá-plnicí port na 180 pro 134a T1 B2b-20 hrdlo trubek chladiv -přímé (s maticí a ferrulou)

15 Poznámky

16 Serie CA Koncovka převlečná matice-závit metrický-kužel 24 -O-kroužek-lehká řada-přímá ISO SWS DKOL 201/206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. Závit Trubka vnější průměr A B W metrický O.D. Rozměr mm mm mm mm mm 1CA-6-4 3/16-4 5,0 M12x1, CA-8-4 3/16-4 5,0 M14x1, CA /4-5 6,3 M16x1, CA /16-6 8,0 M16x1, CA /16-6 8,0 M18x1, CA / ,0 M18x1, CA / ,0 M22x1, CA / ,5 Mx1, CA / ,0 Mx1, CA / ,0 M30x CA / ,0 M36x CA / ,0 M45x CA / ,0 M36x CA / ,0 M45x CA / ,0 M45x CA / ,0 M52x Hadicové koncovky standardního provedení se dodávají pouze s O-kroužky z nitrilbutadienové pryže (NBR) rezistentní vůči ozonu. Pracovní teploty od -30 C do +105 C. Hadicové koncovky se specielními O-kroužky (Viton nebo EPDM) jsou na požádání k dispozici. O rozměrech a číslech položek O-kroužků viz část Eb. B2b-1

17 Serie CE Koncovka-převlečná matice-závit metrický-kužel 24 -O-kroužek-lehká řada-oblouk 45 ISO SWS DKOL /206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. Závit Trubka vnější průměr A B E W metrický O.D. Rozměr mm mm mm mm mm mm 1CE /16-6 8,0 M16x1, CE /16-6 8,0 M18x1, CE / ,0 M18x1, CE / ,0 M22x1, CE / ,5 Mx1, CE / ,0 Mx1, CE / ,0 M30x CE / ,0 M36x CE / ,0 M45x CE / ,0 M45x CE / ,0 M45x Hadicové koncovky standardního provedení se dodávají pouze s O-kroužky z nitrilbutadienové pryže (NBR) rezistentní vůči ozonu. Pracovní teploty od -30 C do +105 C. Hadicové koncovky se specielními O-kroužky (Viton nebo EPDM) jsou na požádání k dispozici. O rozměrech a číslech položek O-kroužků viz část Eb. B2b-2

18 Serie CF Koncovka-převlečná matice-závit metrický-kužel 24 -O-kroužek-lehká řada-oblouk 90 ISO SWS DKOL /206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. Závit Trubka vnější průměr A B E W metrický O.D. Rozměr mm mm mm mm mm mm 1CF-8-4 3/16-4 5,0 M14x1, CF /4-5 6,3 M16x1, CF /16-6 8,0 M16x1, CF /16-6 8,0 M18x1, CF / ,0 M18x1, CF / ,0 M22x1, CF / ,5 M18x1, CF / ,5 Mx1, CF / ,0 Mx1, CF / ,0 M30x CF / ,0 Mx1, CF / ,0 M36x CF / ,0 M36x CF / ,0 M45x CF / ,0 M45x CF / ,0 M52x Hadicové koncovky standardního provedení se dodávají pouze s O-kroužky z nitrilbutadienové pryže (NBR) rezistentní vůči ozonu. Pracovní teploty od -30 C do +105 C. Hadicové koncovky se specielními O-kroužky (Viton nebo EPDM) jsou na požádání k dispozici. O rozměrech a číslech položek O-kroužků viz část Eb. B2b-3

19 Serie 92 Koncovka přímá - převlečná matice - závit BSP (60 kužel) BS5200-A DKR 201/206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. Závit A B W BSP Rozměr mm mm mm mm /16-4 5,0 1/4x /16-6 8,0 3/8x / ,0 3/8x / ,0 1/2x / ,5 1/2x / ,5 5/8x / ,0 3/4x / ,0 1x / ,0 1-1/4x / /4x / B2b-4

20 Serie B1 Koncovka-převlečná matice-závit BSP-kužel vnější 60 -oblouk 45 BS 5200-D DKR /206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. Závit A B E W BSP Rozměr mm mm mm mm mm 1B /16-4 5,0 1/4x B /16-6 8,0 3/8x B / ,0 1/2x B / ,5 5/8x B / ,0 3/4x B / ,0 1x B / ,0 1-1/4x B2b-5

21 Serie B2 Koncovka-převlečná matice-závit BSP-kužel vnější 60 -oblouk 90 BS 5200-B DKR /206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. Závit A B E W BSP Rozměr mm mm mm mm mm 1B /16-4 5,0 1/4x B /16-6 8,0 3/8x B / ,0 1/2x B / ,5 5/8x B / ,0 3/4x B / ,0 1x B / ,0 1-1/4x B2b-6

22 Serie 91 Koncovka - hrdlo pevné přímé - závit BSP kuželový BS5200 AGR-K 201/206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. Závit A B H BSP Rozměr mm mm mm mm /16-6 8,0 3/8x / ,0 1/2x / ,0 3/4x / ,0 1x / ,0 1-1/4x / /4x / B2b-7

23 Serie 01 Koncovka - hrdlo přímé pevné závit NPTF SAE J476A J /206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. Závit A B H NPTF Rozměr mm mm mm /16-4 5,0 1/4x / /4-5 6,3 1/4x / /16-6 8,0 1/4x / /16-6 8,0 3/8x / / ,0 3/8x / / ,0 1/2x / / ,5 1/2x / / ,0 3/4x / / ,0 1x11-1/ / / ,0 1-1/4x11-1/ / / ,0 1-1/2x11-1/ / ,0 2x11-1/ /2 B2b-8

24 Serie 06/68 Koncovka přímá - převlečná matice - kužel JIC 37 / SAE 45 ISO SWS DKJ 201/206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. Závit UNF Rozměr mm SM 3/16-4 5,0 7/16x20 1/ /16-4 5,0 7/16x20 1/ / /4-5 6,3 7/16x20 1/4 48 9/ SM 1/4-5 6,3 1/2x20 5/ BA 1/4-5 6,3 1/2x20 5/ / SM 5/16-6 8,0 9/16x18 3/ /16-6 8,0 9/16x18 3/ / SM 13/ ,0 3/4x16 1/ / ,0 3/4x16 1/ / BS 13/ ,0 3/4x16 1/ / / ,5 3/4x16 1/ / SM 1/ ,5 7/8x14 5/ BA 1/ ,5 7/8x14 5/ SM 5/ ,0 7/8x14 5/ / ,0 7/8x14 5/ SM 5/ ,0 1-1/16x12 3/ / ,0 1-1/16x12 3/ / SM 7/ ,0 1-5/16x / ,0 1-5/16x / SM 1-1/ ,0 1-5/8x12 1-1/ SM 1-3/ ,0 1-5/8x12 1-1/ SM 1-3/ ,0 1-7/8x12 1-1/ / ,0 2-1/2x /8 BA: koncovky: mosaz, matice a plášť: ocel BS: koncovky a matice: mosaz, plášť: ocel SM: Metrický šestihran Trubka vnější průměr A B W mm mm mm/ B2b-9

25 Serie 37/3V Koncovka-převlečná matice-závit UNF-kužel JIC 37 /SAE 45 -oblouk 45 ISO SWE45 DKJ /206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. Závit UNF Rozměr mm 13V-4-4-SM 3/16-4 5,0 7/16x20 1/ SM 5/16-6 8,0 9/16x18 3/ V-8-8-SM 13/ ,0 3/4x16 1/ V / ,5 7/8x14 5/ SM 5/ ,0 1-1/16x12 3/ SM 7/ ,0 1-5/16x SM: Metrický šestihran Trubka vnější průměr A B E W mm mm mm mm/ B2b-10

26 Serie 39/3W ISO SWES DKJ 90 Koncovka-převlečná matice-závit UNF-kužel JIC 37 /SAE 45 -oblouk prodloužený /206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. Závit UNF Rozměr mm 13W-4-4-SM 3/16-4 5,0 7/16x20 1/ W-5-5-SM 1/4-5 6,3 1/2x20 5/ SM 5/16-6 8,0 9/16x18 3/ /16-6 8,0 9/16x18 3/ /16 13W-8-6-SM 5/16-6 8,0 3/4x16 3/ W-8-8-SM 13/ ,0 3/4x16 1/ W / ,0 3/4x16 1/ /8 13W-8-10-SM 1/ ,5 3/4x16 5/ W SM 1/ ,5 7/8x14 5/ W / ,5 7/8x14 5/ W SM 5/ ,0 7/8x14 5/ SM 5/ ,0 1-1/16x12 3/ / ,0 1-1/16x12 3/ / SM 7/ ,0 1-5/16x SM 1-1/ ,0 1-5/8x12 1-1/ SM: Metrický šestihran Trubka vnější průměr A B E W mm mm mm mm/ B2b-11

27 Serie 08 Koncovka přímá - převlečná matice - kužel SAE 45 SAE J /206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. Závit UNF Rozměr mm /16-6 8,0 5/8x18 3/ / BA 5/16-6 8,0 5/8x18 3/ / / ,0 1-1/16x14 3/ /4 BA: nipl - mosaz; matice a plášť - ocel Trubka vnější průměr O.D. A B W mm mm B2b-12

28 Serie JC Koncovka-převlečná matice ORFS -přímá - krátká ISO SWSA SAE J516 ORFS 201/206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. Závit A B C H W UNF Rozměr mm mm mm mm mm mm 1JC-4-4-SM 3/16-4 5,0 9/16x JC-6-6-SM 5/16-6 8,0 11/16x JC-8-6-SM 5/16-6 8,0 13/16x JC-8-8-SM 13/ ,0 13/16x JC-8-10-SM 1/ ,5 13/16x JC SM 1/ ,5 1x JC SM 5/ ,0 1x JC SM 5/ ,0 1-3/16x JC SM 7/ ,0 1-7/16x JC SM 1-1/ ,0 1-11/16x JC SM 1-3/ ,0 2x SM: Metrický šestihran B2b-13

29 Serie 5S Koncovka-trubka-převlečná matice-o-kroužek-krátký pilot 285 Objednací znak Vnitřní průměr hadice I.D. Závit A B D W UNF Rozměr mm mm mm mm 15S-6-6 5/16-6 8,0 5/8x ,7 3/4 15S / ,0 3/4x ,7 7/8 15S / ,5 7/8x ,7 1-1/16 15S / ,0 7/8x ,7 1-1/16 B2b-14

30 Serie 5H Koncovka-trubka-převlečná matice-o-kroužek-krátký pilot Objednací znak Vnitřní průměr hadice I.D. Závit A B D E W UNF Rozměr mm mm mm mm mm 15H-6-6 5/16-6 8,0 5/8x ,7 14 3/4 15H / ,0 3/4x ,7 15 7/8 15H / ,5 7/8x , /16 15H / ,0 7/8x /16 B2b-15

31 Serie 5T Koncovka-trubka-převlečná matice-o-kroužek-krátký pilot Objednací znak Vnitřní průměr hadice I.D. Závit A B D E W UNF Rozměr mm mm mm mm mm 15T-6-6 5/16-6 8,0 5/8x ,7 36 3/4 15T / ,0 3/4x ,7 37 7/8 15T / ,5 7/8x , /16 15T / ,0 7/8x , /16 B2b-16

32 Serie 59PT Koncovka-trubka-převlečná matice-o-kroužek- dlouhý pilot přímý Plnicí port na 180 pro R134a 285 Objednací znak Vnitřní průměr hadice I.D. Závit A B D G W UNF Rozměr mm mm mm mm mm PT 5/16-6 8,0 5/8x ,1 13 3/ PT 13/ ,0 3/4x ,8 13 7/ PT 5/ ,0 7/8x , /16 B2b-17

33 Serie 5LPT Koncovka-trubka-převlečná matice-o-kroužek-dlouhý pilot 90 S plnicím portem na 180 pro R134a 285 Objednací znak Vnitřní průměr hadice I.D. Závit A B D E G W UNF Rozměr mm mm mm mm mm mm 15L-6-6-PT 5/16-6 8,0 5/8x /4 15L-8-8-PT 13/ ,0 3/4x /8 15L PT 1/ ,5 7/8x /16 15L PT 5/ ,0 7/8x /16 B2b-18

34 Serie 49 Metrické Banjo - přímé DIN /206/213/221FR/285/293 Objednací znak Vnitřní průměr hadice I.D. D A B Rozměr mm mm mm mm /16-6 8, /16-6 8, / , / , , / , B2b-19
