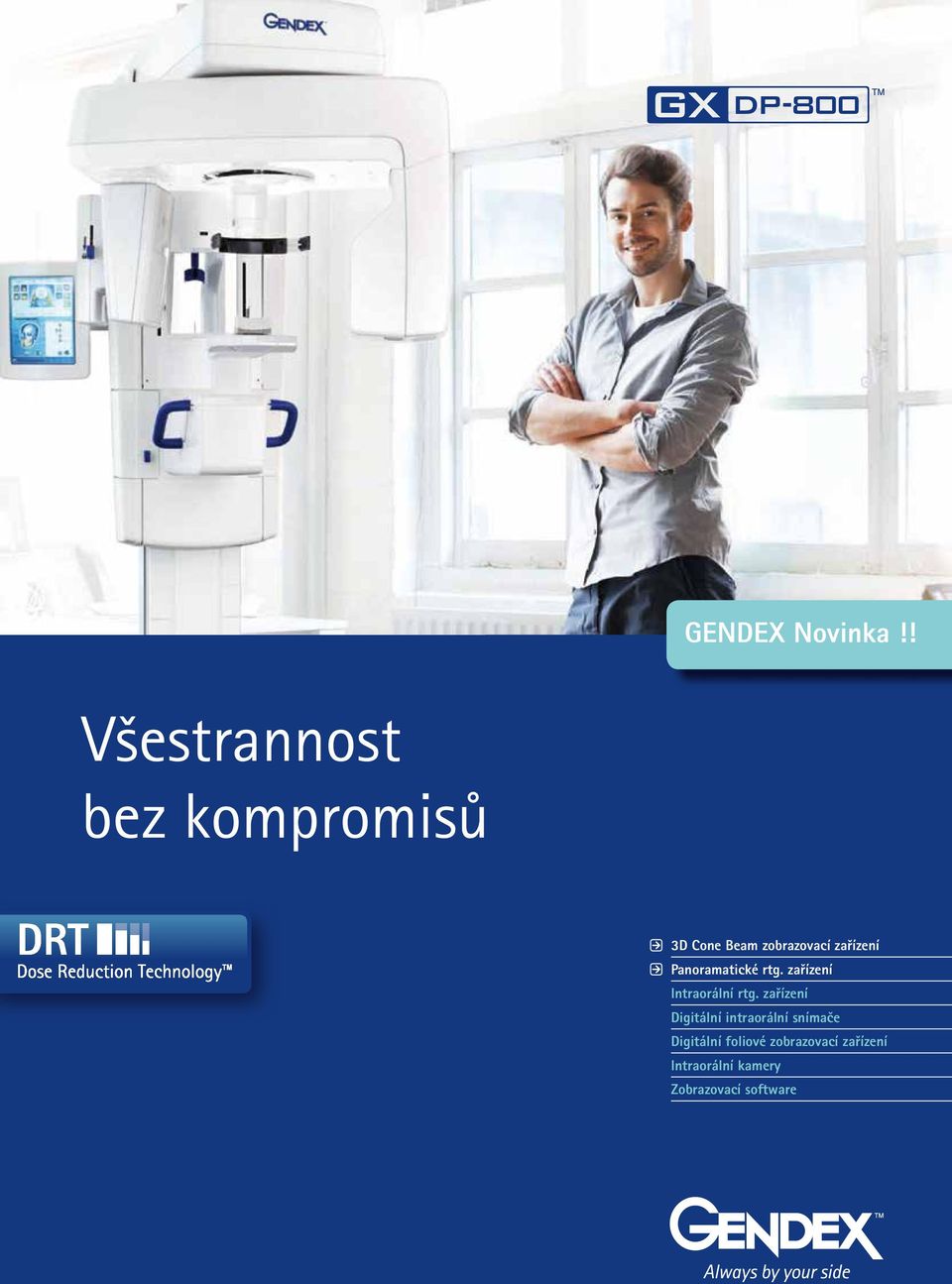

1 GENDEX Novinka!! Všestrannost bez kompromisů 3D Cone Beam zobrazovací zařízení Panoramatické rtg. zařízení Intraorální rtg. zařízení Digitální intraorální snímače Digitální foliové zobrazovací zařízení Intraorální kamery Zobrazovací software

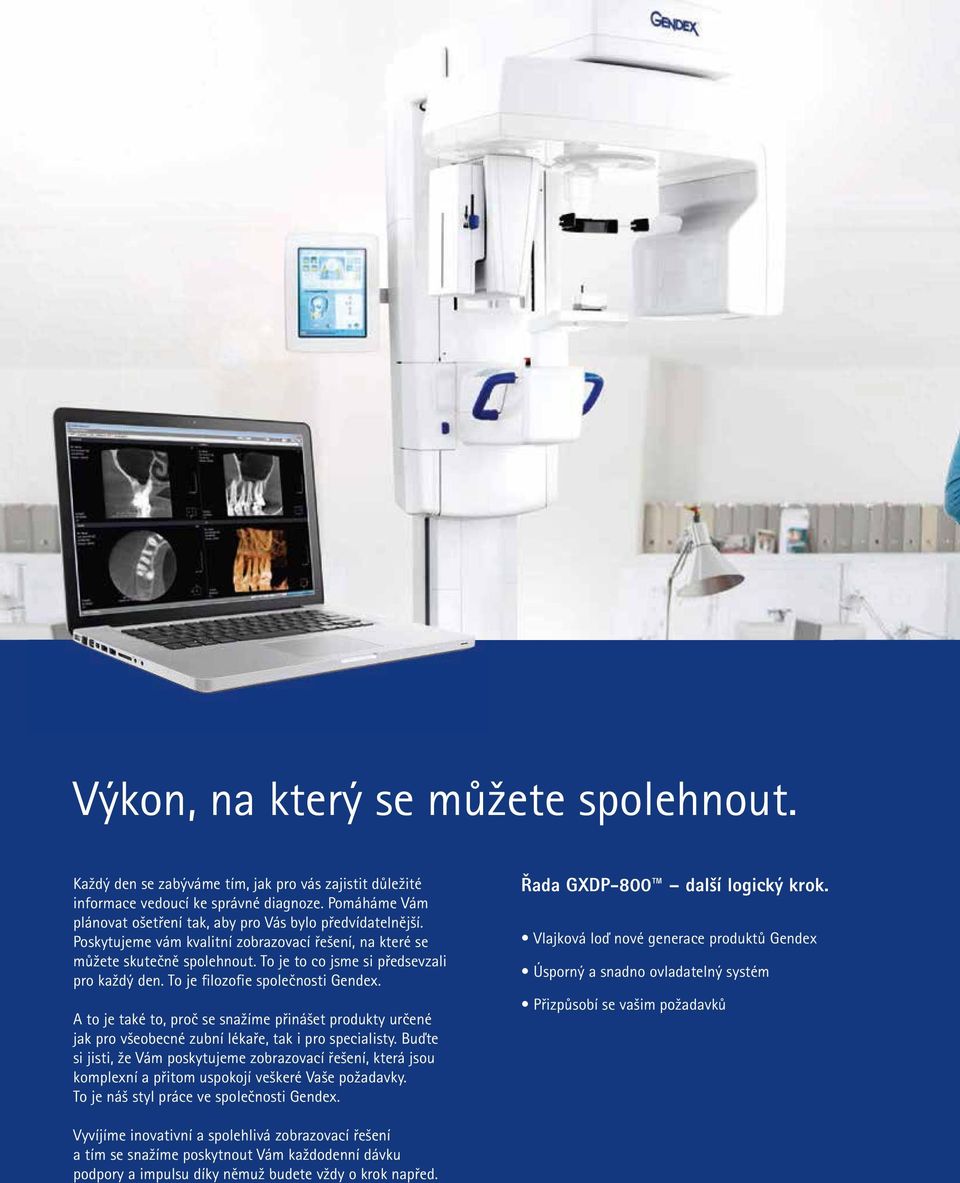

2 Výkon, na který se můžete spolehnout. Každý den se zabýváme tím, jak pro vás zajistit důležité informace vedoucí ke správné diagnoze. Pomáháme Vám plánovat ošetření tak, aby pro Vás bylo předvídatelnější. Poskytujeme vám kvalitní zobrazovací řešení, na které se můžete skutečně spolehnout. To je to co jsme si předsevzali pro každý den. To je filozofie společnosti Gendex. A to je také to, proč se snažíme přinášet produkty určené jak pro všeobecné zubní lékaře, tak i pro specialisty. Buďte si jisti, že Vám poskytujeme zobrazovací řešení, která jsou komplexní a přitom uspokojí veškeré Vaše požadavky. To je náš styl práce ve společnosti Gendex. Řada GXDP-800 další logický krok. Vlajková loď nové generace produktů Gendex Úsporný a snadno ovladatelný systém Přizpůsobí se vašim požadavků Vyvíjíme inovativní a spolehlivá zobrazovací řešení a tím se snažíme poskytnout Vám každodenní dávku podpory a impulsu díky němuž budete vždy o krok napřed.

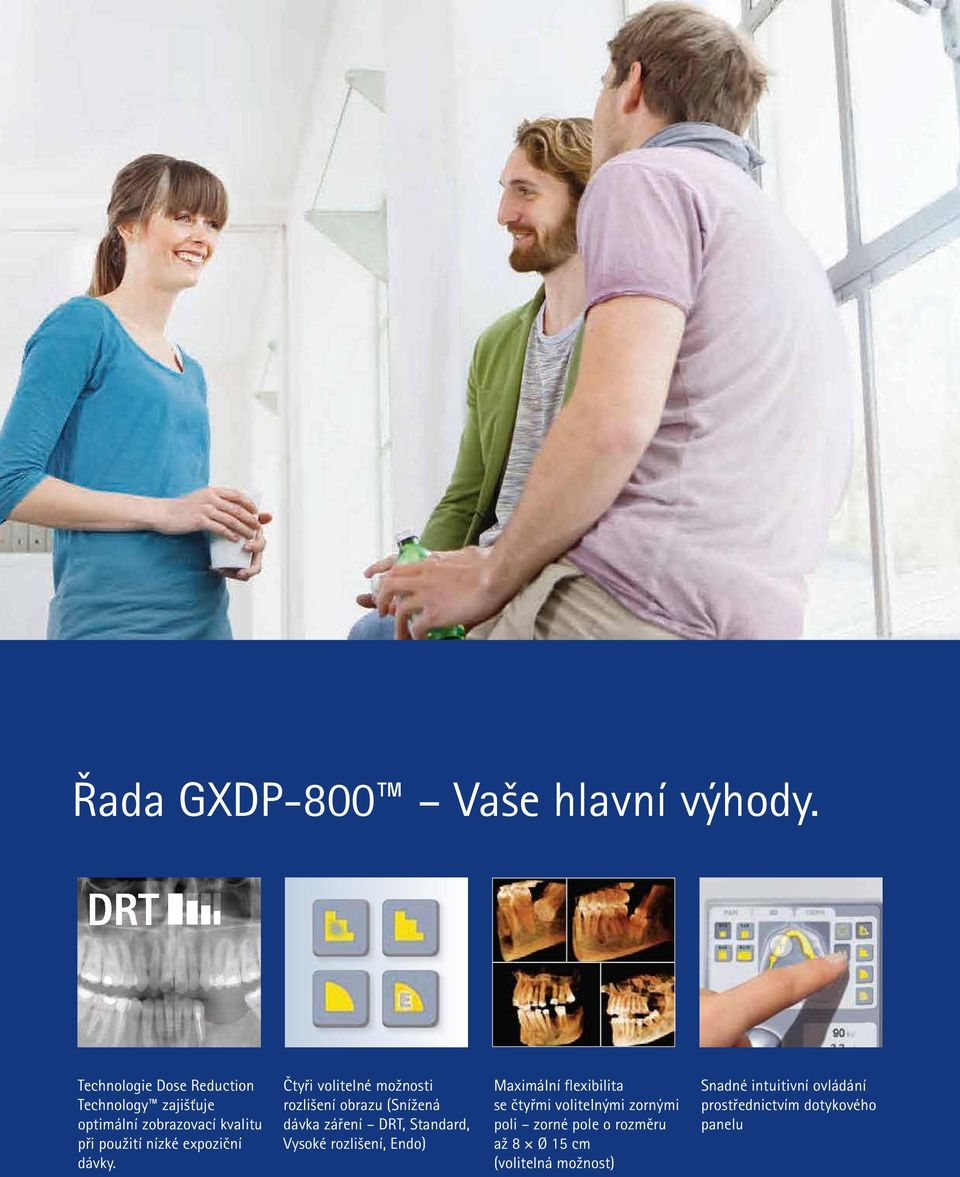

3 Řada GXDP-800 Vaše hlavní výhody. Technologie Dose Reduction Technology zajišťuje optimální zobrazovací kvalitu při použití nízké expoziční dávky. Čtyři volitelné možnosti rozlišení obrazu (Snížená dávka záření DRT, Standard, Vysoké rozlišení, Endo) Maximální flexibilita se čtyřmi volitelnými zornými poli zorné pole o rozměru až 8 Ø 15 cm (volitelná možnost) Snadné intuitivní ovládání prostřednictvím dotykového panelu

4 Maximální využití 3D technologie díky čtyřem volitelným velikostem zorných polích.* Výhoda ve velkém výběru velikostí zorných polí. Čtyři různá zorná pole vám poskytnou spolehlivou 3D diagnostiku v celé orální oblasti.díky všestrannosti jsme Vám schopni poskytnout dokonalou diagnostik pro Vaši každodenní práci a to od implantologie po chirurgii. *velikost 8 15 je volitelná

5 5 Ø 5 cm pro místní diagnostiku: Plánování samostatných implantátů Extrakce molárů Retinované zuby Endodoncie 6 Ø 8 cm pro celou čelist: Plánování vícenásobných implantátů v rámci jedné čelisti Chirurgické šablony 8 Ø 8 cm pro obě čelisti a čelistní dutiny: Plánování vícenásobných implantátů v obou čelistech Chirurgické šablony Analýza čelistních dutin Diagnostika čelistního kloubu 8 Ø 15 cm (volitelná a uprgradovatelná možnost) pro kompletní oblasti horní a dolní čelisti: Analýza čelistních dutin Diagnostika čelistního kloubu Analýza průchodu dýchacích cest Panoramatická projekce ze 3D * Při speciálním napolohování pacienta

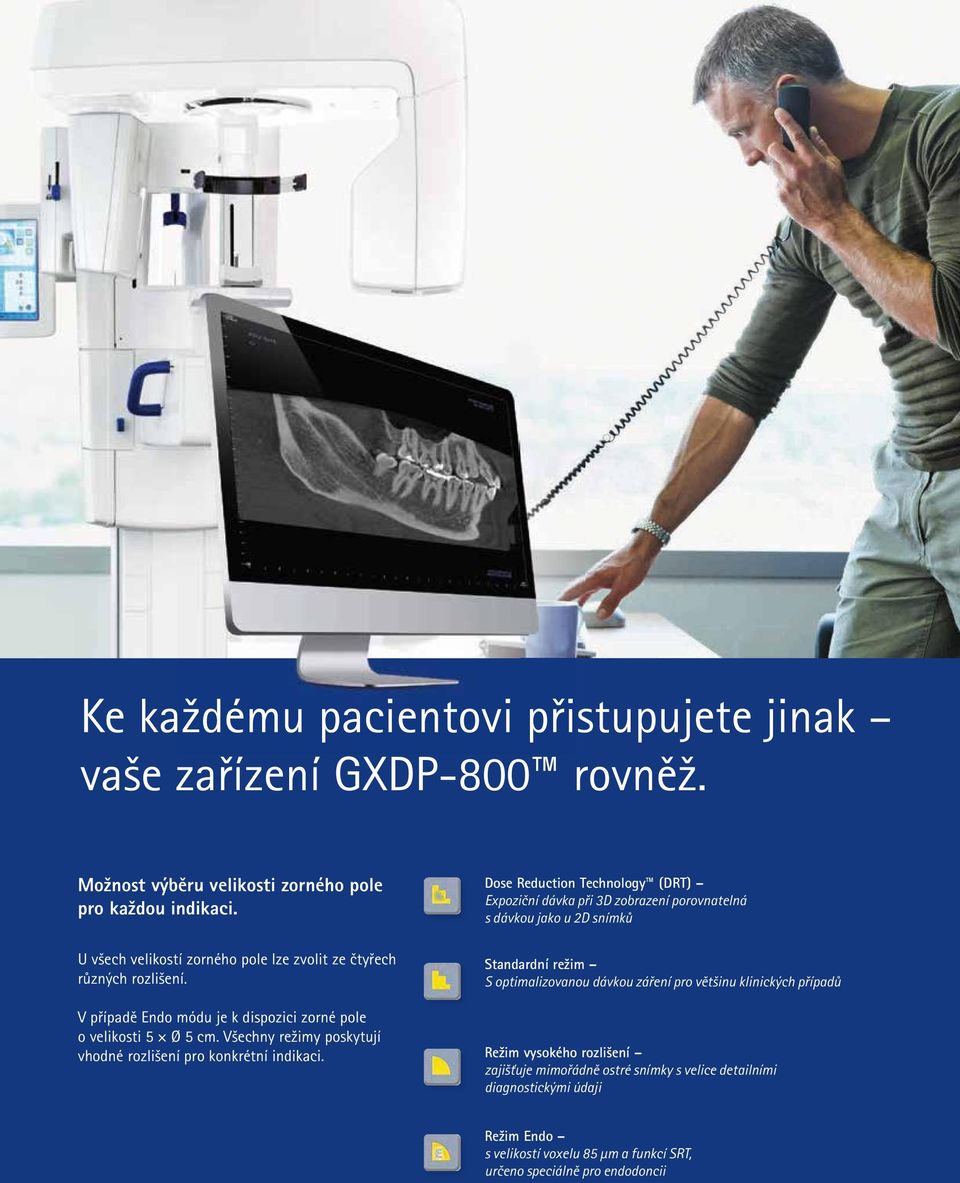

6 Ke každému pacientovi přistupujete jinak vaše zařízení GXDP-800 rovněž. Možnost výběru velikosti zorného pole pro každou indikaci. U všech velikostí zorného pole lze zvolit ze čtyřech různých rozlišení. V případě Endo módu je k dispozici zorné pole o velikosti 5 Ø 5 cm. Všechny režimy poskytují vhodné rozlišení pro konkrétní indikaci. Dose Reduction Technology (DRT) Expoziční dávka při 3D zobrazení porovnatelná s dávkou jako u 2D snímků Standardní režim S optimalizovanou dávkou záření pro většinu klinických případů Režim vysokého rozlišení zajišťuje mimořádně ostré snímky s velice detailními diagnostickými údaji Režim Endo s velikostí voxelu 85 μm a funkcí SRT, určeno speciálně pro endodoncii

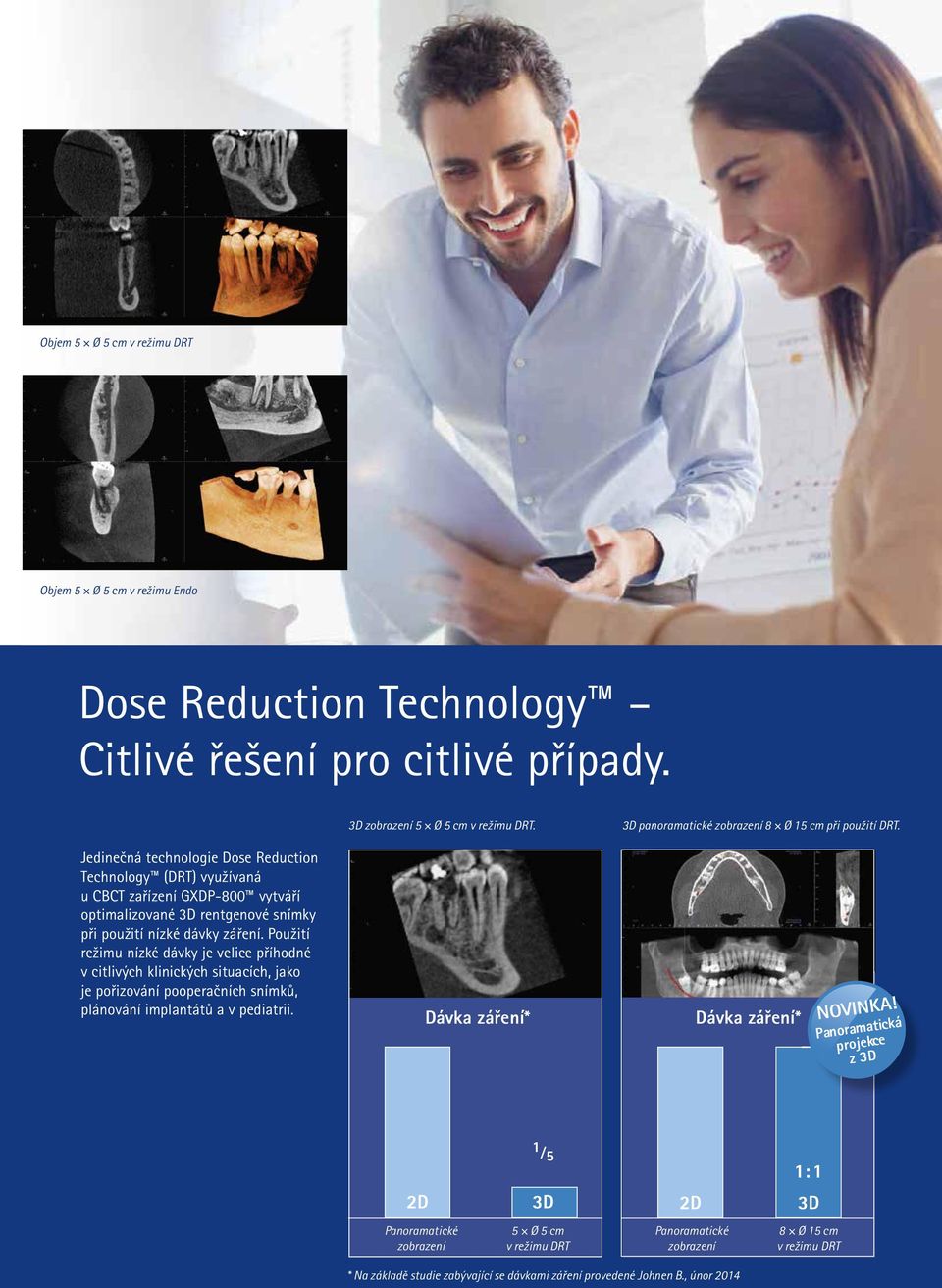

7 Objem 5 Ø 5 cm v režimu DRT Objem 5 Ø 5 cm v režimu Endo Dose Reduction Technology Citlivé řešení pro citlivé případy. 3D zobrazení 5 Ø 5 cm v režimu DRT. 3D panoramatické zobrazení 8 Ø 15 cm při použití DRT. Jedinečná technologie Dose Reduction Technology (DRT) využívaná u CBCT zařízení GXDP-800 vytváří optimalizované 3D rentgenové snímky při použití nízké dávky záření. Použití režimu nízké dávky je velice příhodné v citlivých klinických situacích, jako je pořizování pooperačních snímků, plánování implantátů a v pediatrii. Dávka záření* Dávka záření* NOVINKA! Panoramatická projekce z 3D Panoramatické zobrazení 5 Ø 5 cm v režimu DRT Panoramatické zobrazení 8 Ø 15 cm v režimu DRT * Na základě studie zabývající se dávkami záření provedené Johnen B., únor 2014

8 Vynikající snímky. V každém okamžiku. Technologie FOX Easy Position Stabilní a bezpečné polohování pacienta. Stabilní pětibodový systém s opěrkou hlavy, spánkovými opěrami, bradovou opěrou a zakusovacím blokem zabezpečuje pacienta proti pohybu. Díky až 10 laserovým zaměřovačům je polohování pacienta preciznější (3 panoramatické zobrazení, 1 cefalometrické zobrazení, 1 čelistní kloub, 5 3D). Volně přístupná konstrukce přístroje umožňuje obsluze provádět polohování a obslužné úkony pohodlně z levé i pravé strany. Homogenní zobrazení díky technologii FOX. FOX = Focus Optimized X-ray (optimalizované zaostření rentgenových snímků) FOX svazek zohledňuje různorodou absorbci v různých částech lidského těla lépe než standardní paralelní svazek a zajišťuje homogenní snímky. Takto tvarovaný svazek efektivněji zabírá maxillu společně s širší vrstvou v oblasti mandibuly. Technologie - SmartMotion Technology poskytuje optimální kvalitu snímků. Díky adaptabilní technologii pohybu je rtg. paprsek zaměřován do ideální geometrie snímání a tím je zajištěn ten nejkvalitnější snímek. Kvalita snímku je dále zvýšena účinnou kompenzací páteřního stínu.

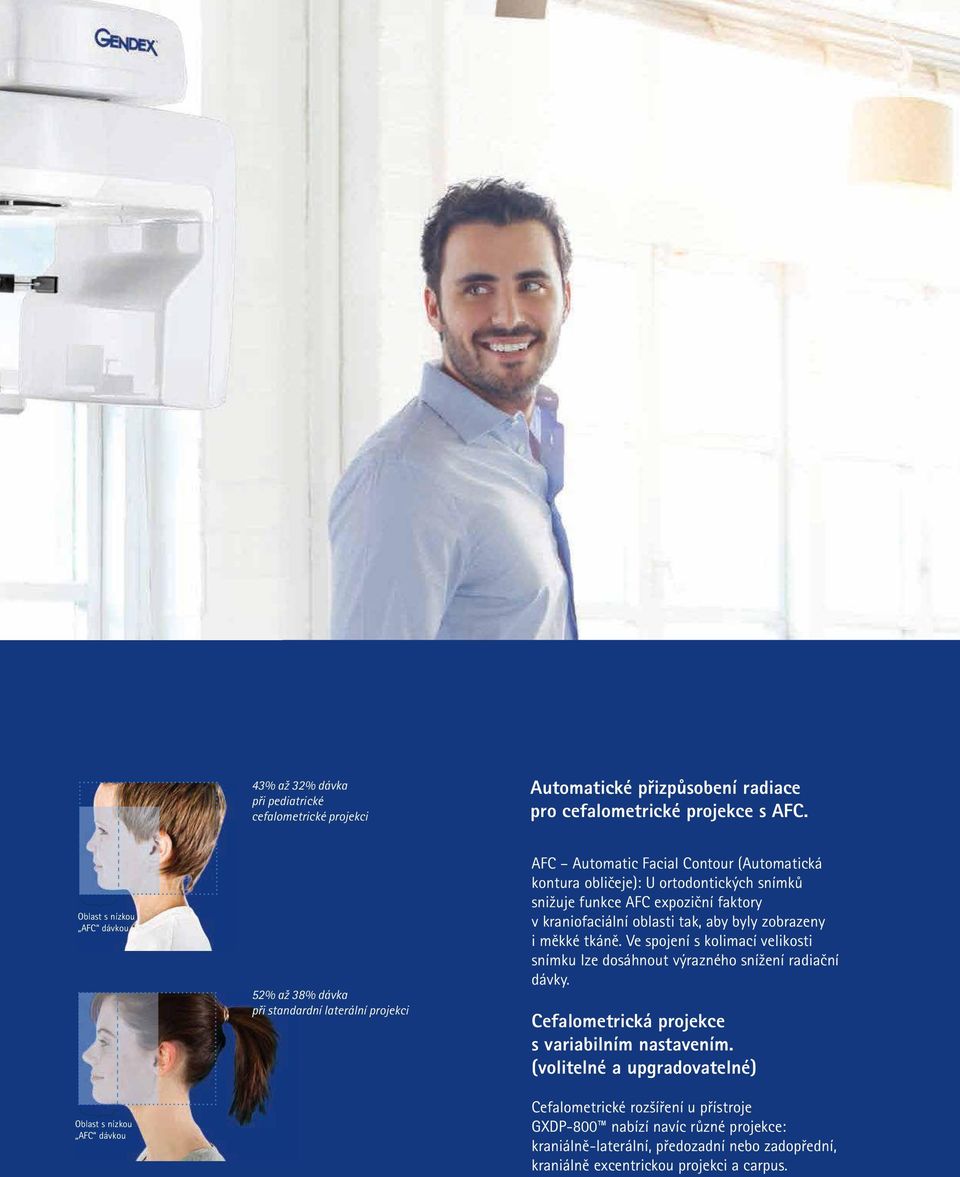

9 43% až 32% dávka při pediatrické cefalometrické projekci Automatické přizpůsobení radiace pro cefalometrické projekce s AFC. Oblast s nízkou AFC dávkou Oblast s nízkou AFC dávkou 52% až 38% dávka při standardní laterální projekci AFC Automatic Facial Contour (Automatická kontura obličeje): U ortodontických snímků snižuje funkce AFC expoziční faktory v kraniofaciální oblasti tak, aby byly zobrazeny i měkké tkáně. Ve spojení s kolimací velikosti snímku lze dosáhnout výrazného snížení radiační dávky. Cefalometrická projekce s variabilním nastavením. (volitelné a upgradovatelné) Cefalometrické rozšíření u přístroje GXDP-800 nabízí navíc různé projekce: kraniálně-laterální, předozadní nebo zadopřední, kraniálně excentrickou projekci a carpus.

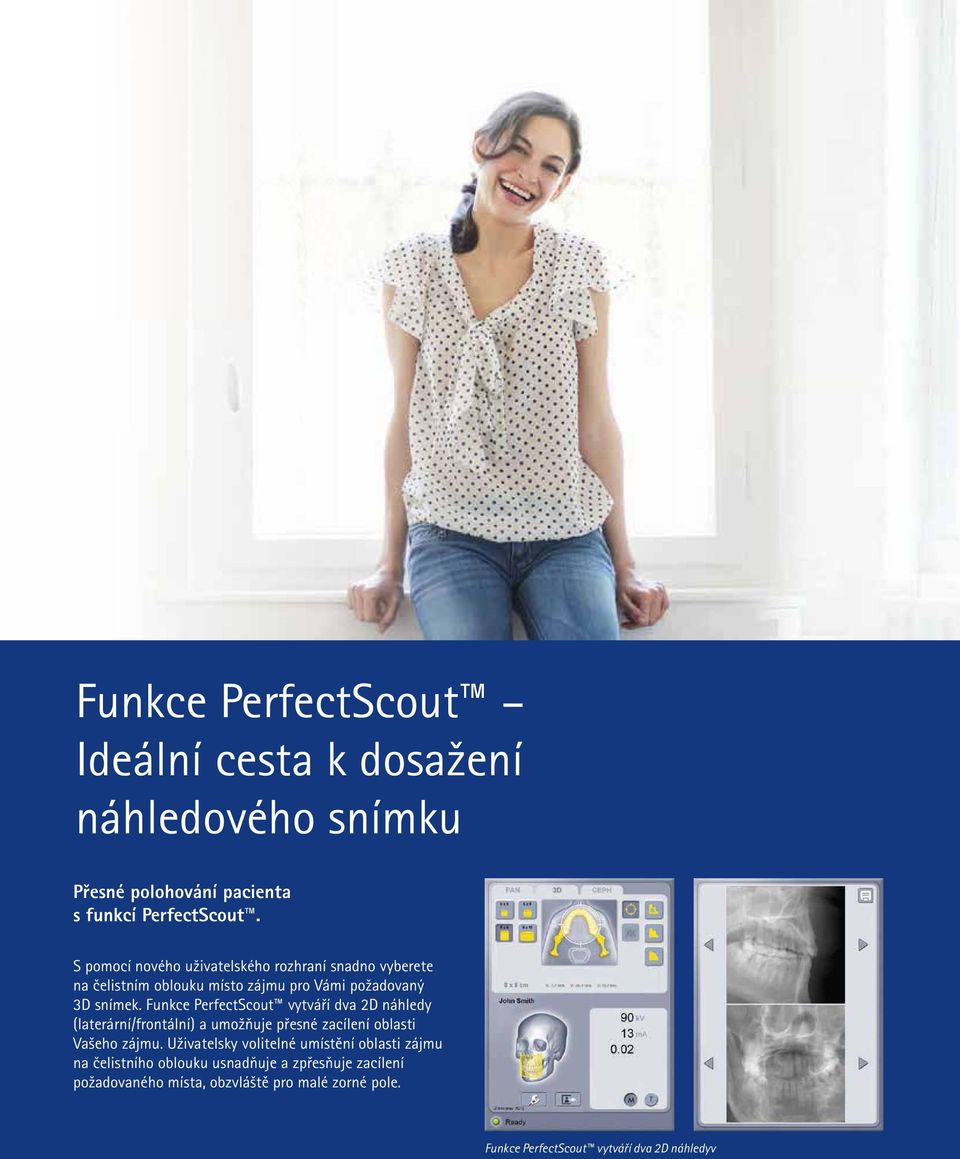

10 Funkce PerfectScout Ideální cesta k dosažení náhledového snímku Přesné polohování pacienta s funkcí PerfectScout. S pomocí nového uživatelského rozhraní snadno vyberete na čelistním oblouku místo zájmu pro Vámi požadovaný 3D snímek. Funkce PerfectScout vytváří dva 2D náhledy (laterární/frontální) a umožňuje přesné zacílení oblasti Vašeho zájmu. Uživatelsky volitelné umístění oblasti zájmu na čelistního oblouku usnadňuje a zpřesňuje zacílení požadovaného místa, obzvláště pro malé zorné pole. Funkce PerfectScout vytváří dva 2D náhledyv

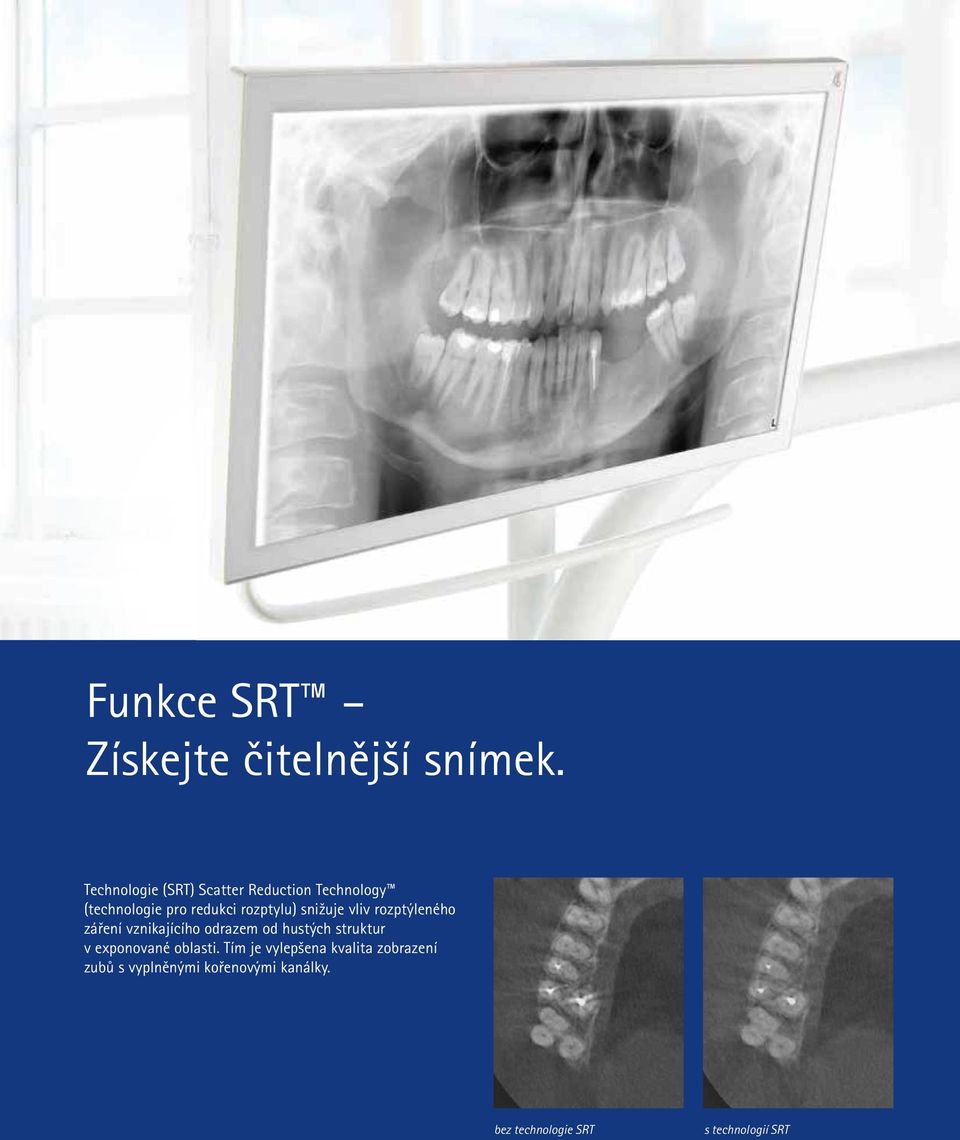

11 Funkce SRT Získejte čitelnější snímek. Technologie (SRT) Scatter Reduction Technology (technologie pro redukci rozptylu) snižuje vliv rozptýleného záření vznikajícího odrazem od hustých struktur v exponované oblasti. Tím je vylepšena kvalita zobrazení zubů s vyplněnými kořenovými kanálky. bez technologie SRT s technologií SRT

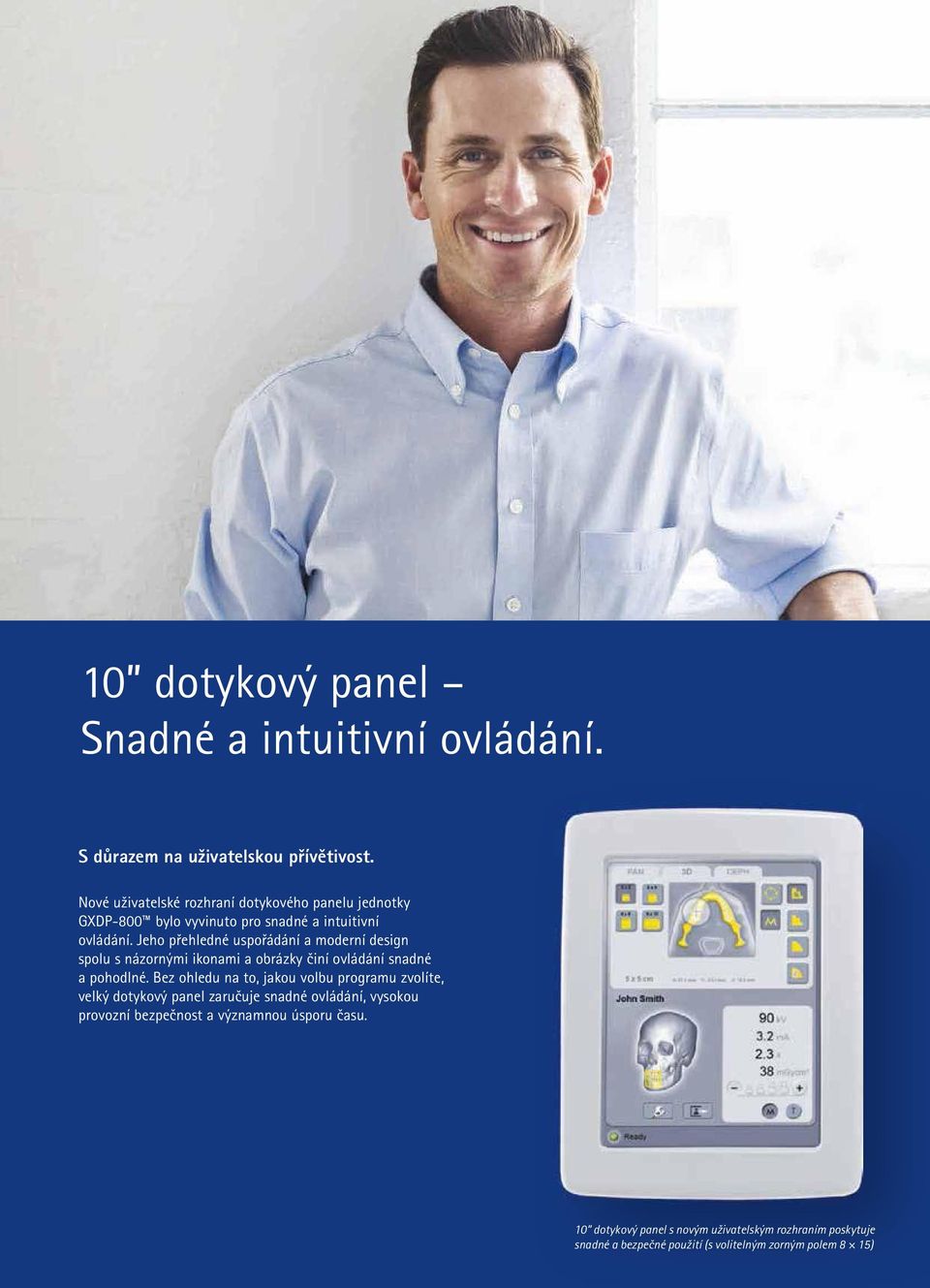

12 10 dotykový panel Snadné a intuitivní ovládání. S důrazem na uživatelskou přívětivost. Nové uživatelské rozhraní dotykového panelu jednotky GXDP-800 bylo vyvinuto pro snadné a intuitivní ovládání. Jeho přehledné uspořádání a moderní design spolu s názornými ikonami a obrázky činí ovládání snadné a pohodlné. Bez ohledu na to, jakou volbu programu zvolíte, velký dotykový panel zaručuje snadné ovládání, vysokou provozní bezpečnost a významnou úsporu času. 10 dotykový panel s novým uživatelským rozhraním poskytuje snadné a bezpečné použití (s volitelným zorným polem 8 15)

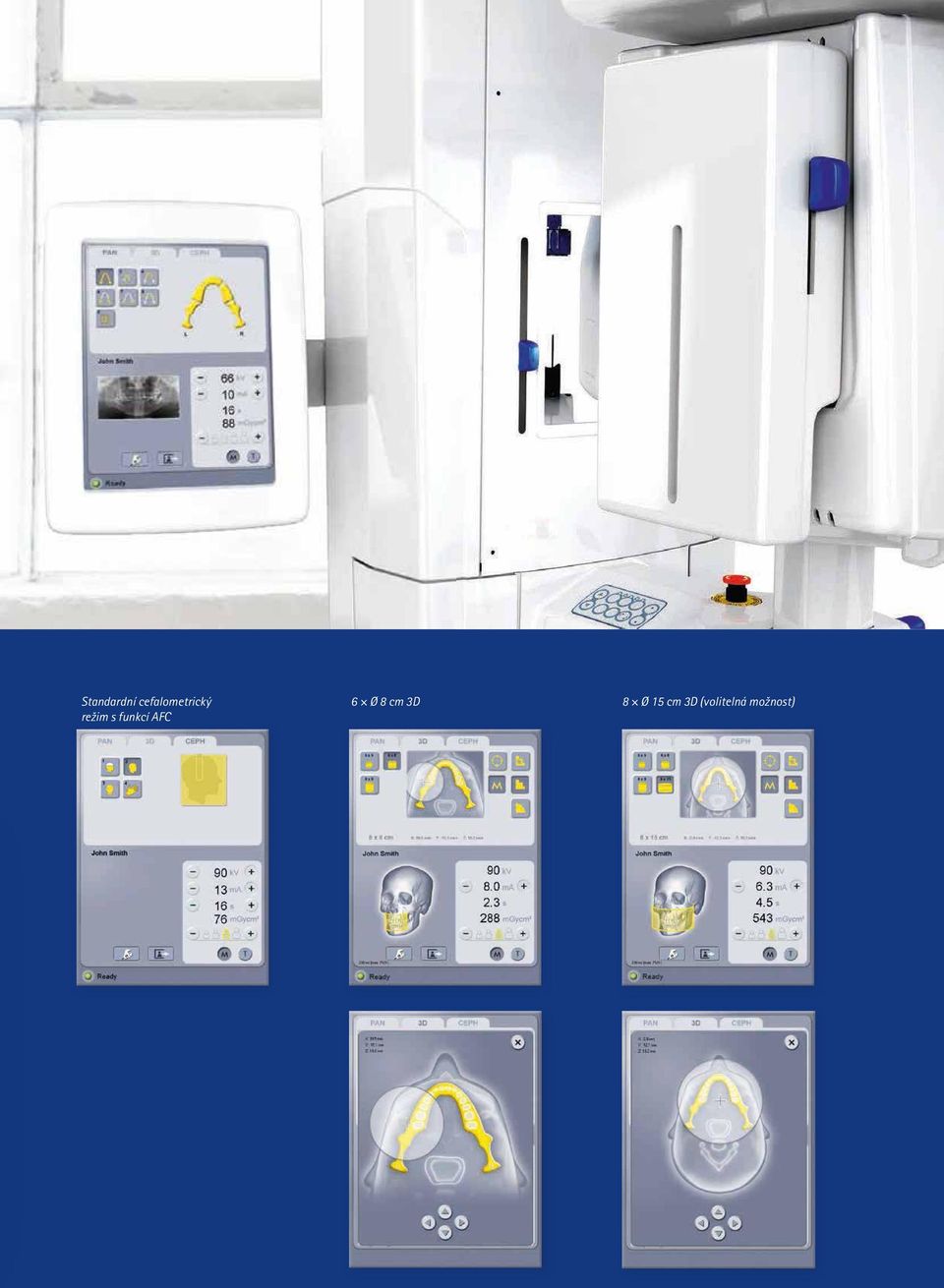

13 Standardní cefalometrický režim s funkcí AFC 6 Ø 8 cm 3D 8 Ø 15 cm 3D (volitelná možnost)

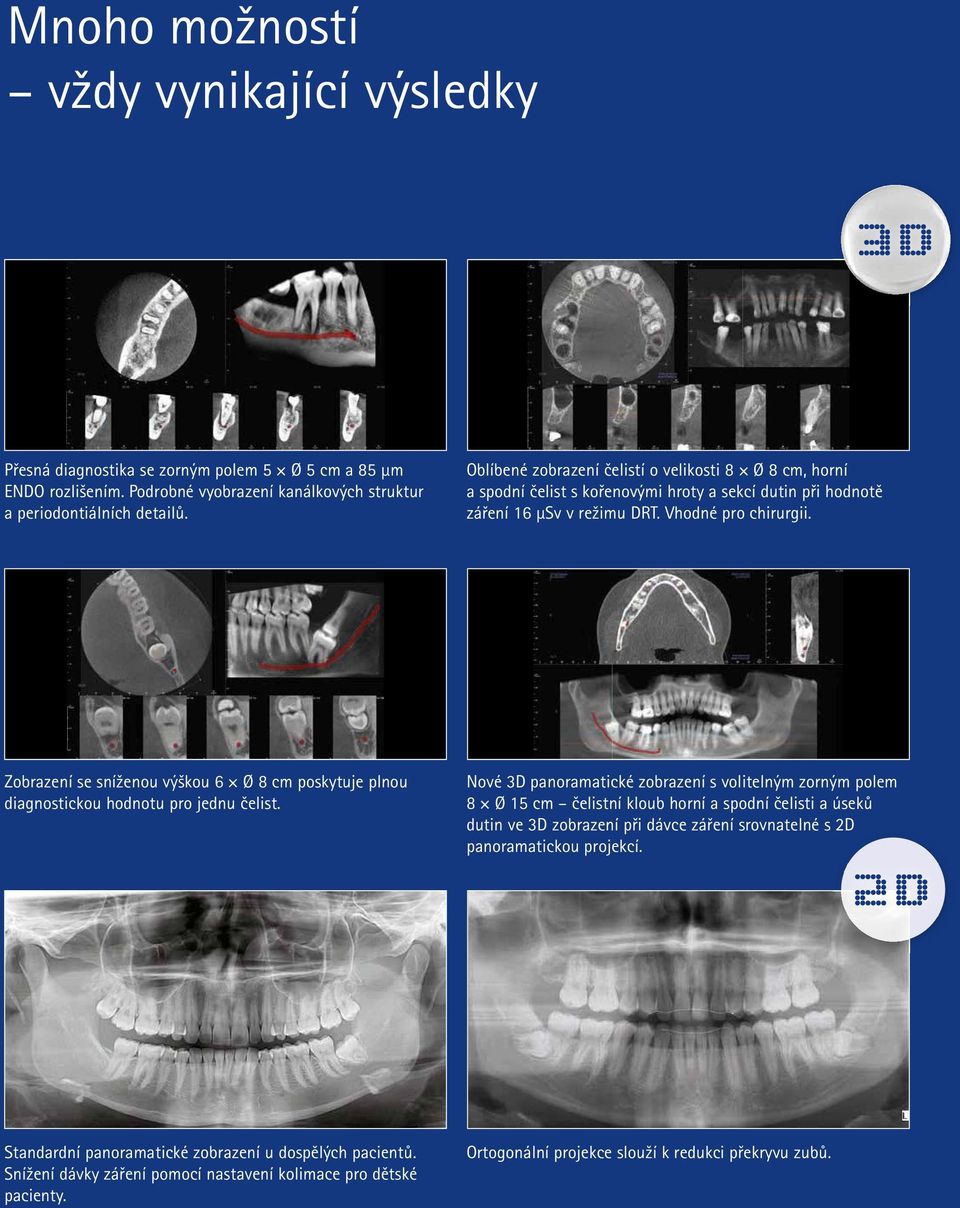

14 Mnoho možností vždy vynikající výsledky Přesná diagnostika se zorným polem 5 Ø 5 cm a 85 μm ENDO rozlišením. Podrobné vyobrazení kanálkových struktur a periodontiálních detailů. Oblíbené zobrazení čelistí o velikosti 8 Ø 8 cm, horní a spodní čelist s kořenovými hroty a sekcí dutin při hodnotě záření 16 μsv v režimu DRT. Vhodné pro chirurgii. Zobrazení se sníženou výškou 6 Ø 8 cm poskytuje plnou diagnostickou hodnotu pro jednu čelist. Nové 3D panoramatické zobrazení s volitelným zorným polem 8 Ø 15 cm čelistní kloub horní a spodní čelisti a úseků dutin ve 3D zobrazení při dávce záření srovnatelné s 2D panoramatickou projekcí. Standardní panoramatické zobrazení u dospělých pacientů. Snížení dávky záření pomocí nastavení kolimace pro dětské pacienty. Ortogonální projekce slouží k redukci překryvu zubů.

15 Programy pro laterální a frontální zobrazení čelistního kloubu při zavřených nebo otevřených ústech. Speciální program se specifickou segmentací a kolimací pro zobrazení okluzální oblasti. Laterální cefalometrické snímky lze vytvářet ve dvou různých výškách obrazu a to 18 cm a 22 cm. Předozadní cefalometrické zobrazení. Ušní identifikátory mají značky zajišťující vystředěnou polohu.

16 Technické parametry Rozměry jednotky Gendex GXDP-800 Rentgen Multipuls DC, khz Ohnisko 0,5 mm IEC 336 Napětí rentgenky 663>57 90 kv Proud rentgenky 3,2 16 ma Filtrování 3,2 mm AI Panoramatické zobrazení Snímač obrazu CMOS Velikost pixelu (senzor) Doba expozice Výška obrazu Bradová opěrka Cefalometrické zobrazení Snímač obrazu Velikost pixelu (senzor) 100 μm 8,6 16,1 s mm mm CMOS 100 μm Chin rest mm mm Doba expozice 6,5 s 20 s Výška obrazu 180 mm a 220 mm Šířka obrazu Laterální: 240 mm; Předozadní: 240 mm 3D Snímač obrazu CMOS Doporučeno min. 550 mm Doporučeno min. 550 mm Velikost voxelu 85 μm 420 μm Doba expozice s Doba expozice 1,2 9 s, impulzně Rozsah objemů (V Ø) mm, 61 x 78 mm, mm, mm (volitelná možnost) Minimální požadavky na počítač pro akvizici obrazu Procesor 2,5 GHz Dual Core nebo vyšší Paměť 8 GB RAM nebo více Pevný disk 500 GB nebo více Slot pro kartu PCI-Express x 16, plná délka Síť gigabitová síť, Base-T Adaptér pro elektrickou síť min. 500 W Operační systém Windows 7, 8 nebo 8.1 systém musí být 64-bitový Kompletní specifikace softwaru a požadavky najdete v instalační příručce GXDP-800. Pokud máte nějaké dotazy, obraťte se na vašeho regionálního zástupce společnost Everydent, s.r.o. Gendex, GXDP-800, Dose Reduction Technology, EasyPosition, FOX, SmartMotion a Scatter Reduction Technology jsou registrované obchodní značky společnosti Gendex Dental Systems ve Spojených státech a/nebo v dalších zemích. Pro více informací oskenujte KaVo Türkova 2319/5b, Praha tel.: fax: Staňte se naším fanouškem facebook.com/gendex Sledujte
