FILTRY PRO FILTRAČNÍ SÁČKY

Transkript

1

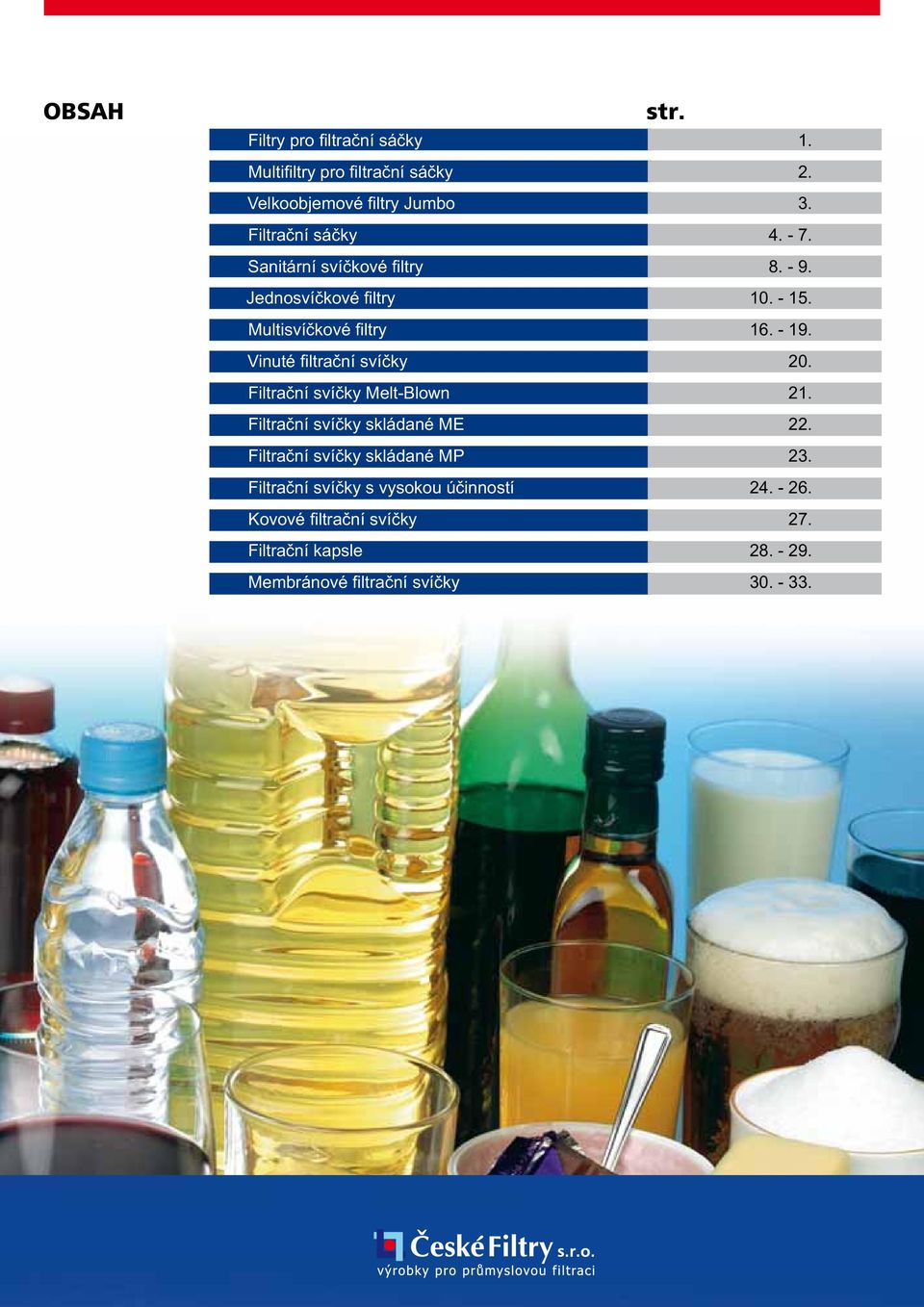

2 OBSAH str. Filtry pro fi ltrační sáčky 1. Multifi ltry pro fi ltrační sáčky 2. Velkoobjemové fi ltry Jumbo 3. Filtrační sáčky Sanitární svíčkové fi ltry Jednosvíčkové fi ltry Multisvíčkové fi ltry Vinuté fi ltrační svíčky 20. Filtrační svíčky Melt-Blown 21. Filtrační svíčky skládané ME 22. Filtrační svíčky skládané MP 23. Filtrační svíčky s vysokou účinností Kovové fi ltrační svíčky 27. Filtrační kapsle Membránové fi ltrační svíčky

3 FILTRY PRO FILTRAČNÍ SÁČKY ŘADA BF Filtrační pouzdra pro fi ltrační sáčky, velikost 1, 2, 3 a 4. Filtrační pouzdra řady BF jsou nabízena z nerezové oceli 304L, 316L nebo z uhlíkové oceli. Jsou určena pro tlak 10 bar a pro teploty do 110 C. Standardní povrchovou úpravou je ochranný povlak poly-coat na nerezové oceli. Pouzdra velikostí 1 a 2 jsou standardně vybavena přidržovacími pružinami a nastavitelným podstavcem z nerezové oceli. Konstrukce je z nerezové nebo uhlíkové oceli. Určeno pro tlak do 10 bar. Uzavírání víka se stahovací páskou nebo odklápěcími šrouby. Zařízení je dodáváno s nerezovými přítlačnými pružinami u velikostí 1 a 2. Podstavec z nerezové oceli pro velikost 1 a 2. Vstup z boku a spodní výstup je vybaven 2 BSP závitem. Všechna pouzdra jsou standardně dodávána s o-kroužky z Buny. Otvory 1 / 4 BSP pro měřicí zařízení na čisté a nečisté straně. Odvzdušňovací otvor 1 / 4 BSP v hlavě a 1 / 2 BSP odtokový otvor ve spodní části. Koš z nerezové oceli s perforací 1 / 8. Návod na sestavení objednávky sáčkového filtru velikosti 1 a 2 Model Rozměr sáčku Typ uzavírání víka Připojení Materiál Typ výstupu Těsnění Volby BF 2 C SIBO E GP BFS = nerezová ocel BFC = černá ocel 1 = 180 x 440 mm 2 = 180 x 815 mm C = upínací páska SB = odklápěcí šrouby 2 = 2 FNPT závit 2F =2 příruba 3F = 3 příruba DN40, DN50 BSP závity 304 SIBO = vstup z boku B = BUNA bez označení = žádná / výstup ze dna 316 E = EPR 134 = 3M 134 povrchová úprava pro 304 SS SISI =vstup / výstup z boku S = Silikon V = VITON TS = Tefl on plněn silikonem GP = místa pro připojení manometrů GPA = vybavení s manometry Návod na sestavení objednávky sáčkového filtru velikosti 3 a 4 Model Rozměr sáčku Typ uzavírání víka Připojení Materiál Typ výstupu Těsnění Volby BF 2 C SIBO E GP BFS = nerezová ocel BFC = černá ocel 3 = 100 x 170 mm C = upínací páska 75 = 3 / 4 FNPT závit 304 SIBO = vstup B = BUNA bez označení z boku / výstup = žádná 4 = 100 x 430 mm 1 = 1 FNPT závit 316 ze dna E = EPR 1,5 = 1,5 FNPT závit BSP závity SISI = vstup / výstup z boku S = Silikon V = VITON GP = místa pro připojení manometru TS = Tefl on plněn silikonem GPA = vybavení s manometry 1.

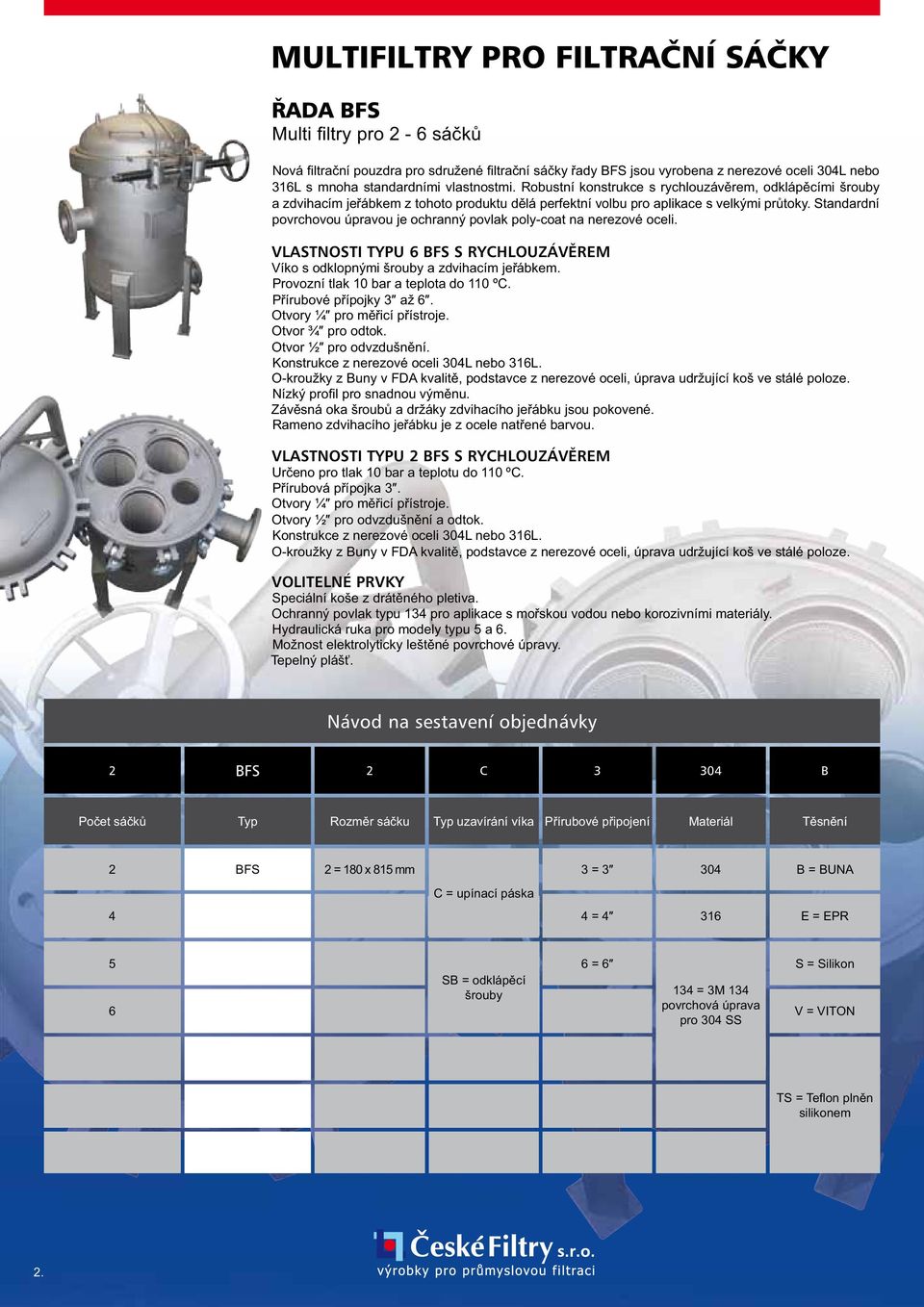

4 MULTIFILTRY PRO FILTRAČNÍ SÁČKY ŘADA BFS Multi fi ltry pro 2-6 sáčků Nová fi ltrační pouzdra pro sdružené fi ltrační sáčky řady BFS jsou vyrobena z nerezové oceli 304L nebo 316L s mnoha standardními vlastnostmi. Robustní konstrukce s rychlouzávěrem, odklápěcími šrouby a zdvihacím jeřábkem z tohoto produktu dělá perfektní volbu pro aplikace s velkými průtoky. Standardní povrchovou úpravou je ochranný povlak poly-coat na nerezové oceli. TYPU 6 BFS S RYCHLOUZÁVĚREM Víko s odklopnými šrouby a zdvihacím jeřábkem. Provozní tlak 10 bar a teplota do 110 ºC. Přírubové přípojky 3 až 6. Otvory ¼ pro měřicí přístroje. Otvor ¾ pro odtok. Otvor ½ pro odvzdušnění. Konstrukce z nerezové oceli 304L nebo 316L. O-kroužky z Buny v FDA kvalitě, podstavce z nerezové oceli, úprava udržující koš ve stálé poloze. Nízký profi l pro snadnou výměnu. Závěsná oka šroubů a držáky zdvihacího jeřábku jsou pokovené. Rameno zdvihacího jeřábku je z ocele natřené barvou. TYPU 2 BFS S RYCHLOUZÁVĚREM Určeno pro tlak 10 bar a teplotu do 110 ºC. Přírubová přípojka 3. Otvory ¼ pro měřicí přístroje. Otvory ½ pro odvzdušnění a odtok. Konstrukce z nerezové oceli 304L nebo 316L. O-kroužky z Buny v FDA kvalitě, podstavce z nerezové oceli, úprava udržující koš ve stálé poloze. VOLITELNÉ PRVKY Speciální koše z drátěného pletiva. Ochranný povlak typu 134 pro aplikace s mořskou vodou nebo korozivními materiály. Hydraulická ruka pro modely typu 5 a 6. Možnost elektrolyticky leštěné povrchové úpravy. Tepelný plášť. Návod na sestavení objednávky 2 BFS 2 C B Počet sáčků Typ Rozměr sáčku Typ uzavírání víka Přírubové připojení Materiál Těsnění 2 BFS 2 = 180 x 815 mm 3 = B = BUNA C = upínací páska 4 4 = E = EPR 5 6 SB = odklápěcí šrouby 6 = = 3M 134 povrchová úprava pro 304 SS S = Silikon V = VITON TS = Teflon plněn silikonem 2.

5 VELKOOBJEMOVÉ FILTRY JUMBO ŘADA SJCH Velkoobjemová fi ltrační pouzdra pro jednu fi ltrační vložku Pro snadnou instalaci a výměnu jsou velkoobjemová fi ltrační pouzdra určena pro provoz s jednou fi ltrační vložkou. Volitelné vlastnosti zahrnují konstrukci z nerezové oceli 304L nebo 316L, uzavírání víka lze zvojit mezi stahovací páskou nebo odklápěcími šrouby. Provozní tlak je 10 barů při 110º C. Standardní připojení na vstupu a výstupu je 2 BSP závit, s instalovanými manometry pro snadné sledování rozdílového tlaku. Standardní povrchovou úpravou je ochranná vrstva Poly-coat na nerezové oceli. Všechny velkoobjemové modely (Jumbo) jsou standardně vybaveny montážními podstavci a zemnící svorkou. Standardním materiálem těsnění je Buna-N v kvalitě FDA. Na zvláštní objednávku je možné elektrolytické leštění a jiné volby. Určeno pro průmyslovou a komerční fi ltraci. Robustní konstrukce z nerezové oceli zajišťuje trvanlivost. Standardně v úpravě z nerezové oceli 304L a na přání v nerezové oceli 316L. Uzavírání víka se stahovací páskou nebo odklápěcími šrouby pro rychlou výměnu fi ltrační vložky. Standardně jsou dodávané s montážními podstavci. Instalované měřiče tlaku. Je možné si vybrat ze tří velikostí s průtokem do 35 m 3 /h. 20 mikronové fi ltrační vložky a větší lze čistit a opětovně použít. Návod na sestavení objednávky SJCH JUMBO Model Typ patrony Typ uzavírání víka Materiál Typ připojení Úprava Volby Těsnění SJCH 170 C 316 2F EP OL B SJCH 40 = Řada = Řada 90 C = upínací páska SB = odklápěcí šrouby bez označení = 2 MNPT závit 1.5MNPT = 1 1 / 2 MNPT BSP = 2 BSP - závit bez označení = standard poly-coat EP = elektro leštěno bez označení = ML stojánek a výbava s manometry B = BUNA E = EPR 170 = Řada 170 1F = 1 příruba 1.5F = 1 1 / 2 příruba S = Silikon 2F = 2 příruba 1TC = 1 sanitární 1.5TC = 1 1 / 2 sanitární 2TC = 2 sanitární P = pasivováno OL = Robustní stojánek a výbava s manometry V = VITON TS = Tefl on plněn silikonem 2.5TC = 2 1 / 2 sanitární GF1.5 = 1 1 / 2 drážkové GF2 = 2 drážkové 3.

6 FILTRAČNÍ SÁČKY KONCEPT SYSTÉMŮ FILTRAČNÍCH SÁČKŮ Systém sáčkových fi ltrů je jednou z nejpopulárnějších fi ltračních metod pro fi ltraci kapalin. Představuje všestranně použitelný, z hlediska nákladů efektivní a konzistentní fi ltrační systém, který je vhodný pro široké spektrum aplikací, od úkonů v malých sériích až po hromadnou výrobu. Pouzdra sáčkových fi ltrů jsou dostupná v široké škále materiálů a velikostí, což zákazníkovi umožňuje vybrat si systém pro práci s jakýmkoliv typem kapaliny a s průtokovou rychlostí od 5 m 3 /hod. až do 850 m 3 /hod. Výměnné fi ltrační sáčky je možné vybírat z široké nabídky fi ltračních materiálů. Požadované médium fi ltru je určeno velikostí částic, které mají být odstraněny (0, mikronů), typem částic, které mají být odstraněny (deformovatelné a nedeformovatelné), požadovanou účinností retence (60-99,98%) a chemickou a teplotní slučitelností média. Částice jsou zadrženy uvnitř sáčkového fi ltru, což umožňuje čistou a snadnou likvidaci, která je zvláště výhodná u aplikací zahrnujících agresivní chemikálie. STANDARDNÍ FILTRAČNÍ SÁČKY Vyrábíme a dodáváme vysoce kvalitní kapalinové fi ltrační sáčky, které se hodí do fi ltračních pouzder standardních velikostí, stejně jako do zákazníkem navržených produktů, je-li to vyžadováno. Jsou vyráběny z materiálů vybraných pro jejich čistotu a zaručujících stálou a vysokou jakost i účinnost. Sáčkové fi ltry jsou dodávány v tradiční sešívané formě nebo jako bezešvé (svařované) a je možno vybírat rovněž z kompletního sortimentu upínacích prstenců. Univerzální ocelové prstence (z oceli nebo nerezové oceli), které se hodí do všech fi ltračních pouzder. K dispozici jsou i polypropylenové prstence a manžety z nerezové oceli. Svařované prstence (polypropylenové nebo polyesterové), umožňují dokonalé utěsnění, eliminují možnost vzniku malých otvorů po průniku jehly v materiálu a umožňují použití manipulačních rukojetí pro rychlejší a snazší instalaci a výměnu fi ltračního sáčku. 4.

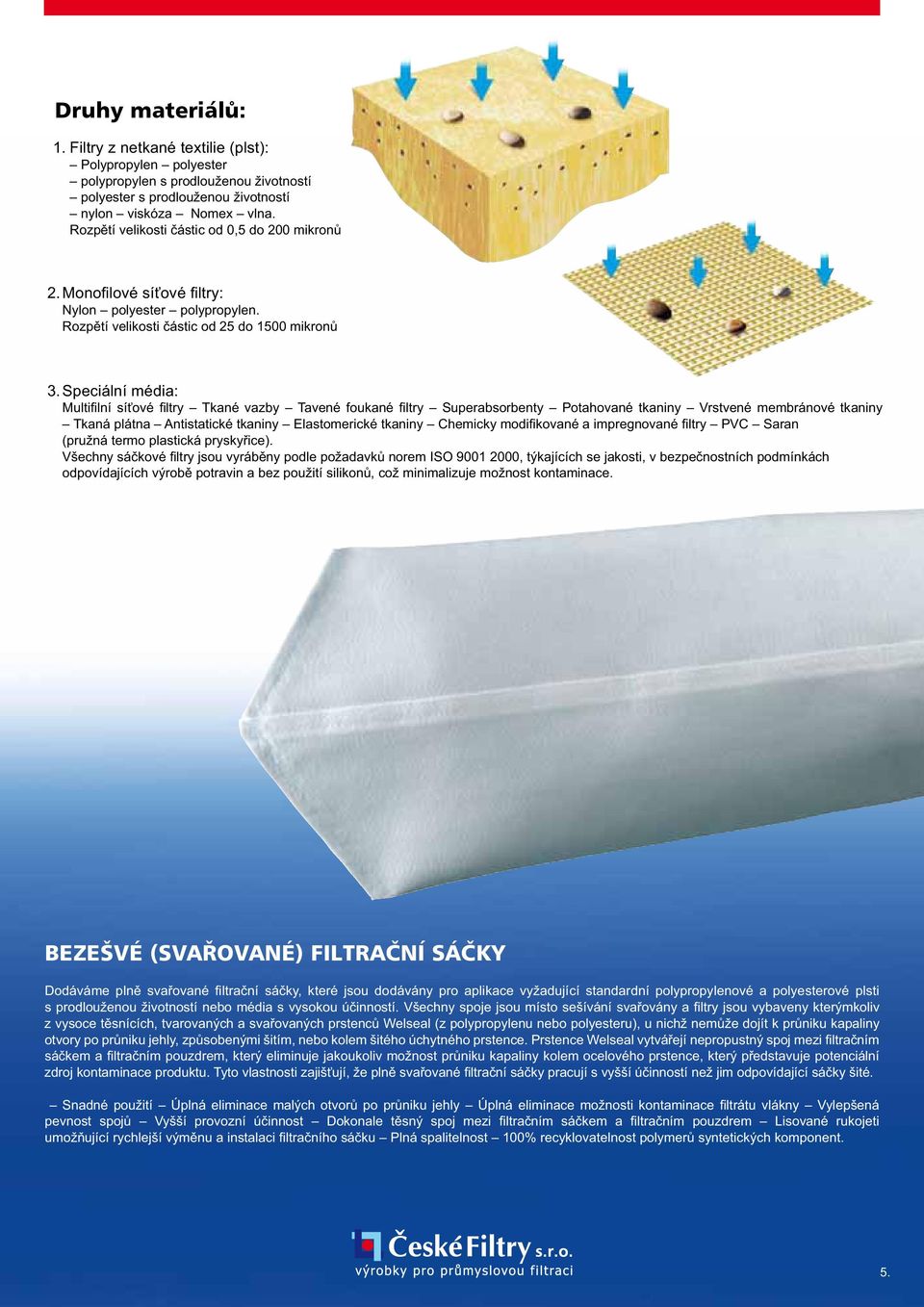

7 Druhy materiálů: 1. Filtry z netkané textilie (plst): polyester polypropylen s prodlouženou životností polyester s prodlouženou životností nylon viskóza Nomex vlna. Rozpětí velikosti částic od 0,5 do 200 mikronů 2. Monofi lové síťové fi ltry: Nylon polyester polypropylen. Rozpětí velikosti částic od 25 do 1500 mikronů 3. Speciální média: Multifi lní síťové fi ltry Tkané vazby Tavené foukané fi ltry Superabsorbenty Potahované tkaniny Vrstvené membránové tkaniny Tkaná plátna Antistatické tkaniny Elastomerické tkaniny Chemicky modifi kované a impregnované fi ltry PVC Saran (pružná termo plastická pryskyřice). Všechny sáčkové fi ltry jsou vyráběny podle požadavků norem ISO , týkajících se jakosti, v bezpečnostních podmínkách odpovídajících výrobě potravin a bez použití silikonů, což minimalizuje možnost kontaminace. BEZEŠVÉ (SVAŘOVANÉ) FILTRAČNÍ SÁČKY Dodáváme plně svařované fi ltrační sáčky, které jsou dodávány pro aplikace vyžadující standardní polypropylenové a polyesterové plsti s prodlouženou životností nebo média s vysokou účinností. Všechny spoje jsou místo sešívání svařovány a fi ltry jsou vybaveny kterýmkoliv z vysoce těsnících, tvarovaných a svařovaných prstenců Welseal (z polypropylenu nebo polyesteru), u nichž nemůže dojít k průniku kapaliny otvory po průniku jehly, způsobenými šitím, nebo kolem šitého úchytného prstence. Prstence Welseal vytvářejí nepropustný spoj mezi fi ltračním sáčkem a fi ltračním pouzdrem, který eliminuje jakoukoliv možnost průniku kapaliny kolem ocelového prstence, který představuje potenciální zdroj kontaminace produktu. Tyto vlastnosti zajišťují, že plně svařované fi ltrační sáčky pracují s vyšší účinností než jim odpovídající sáčky šité. Snadné použití Úplná eliminace malých otvorů po průniku jehly Úplná eliminace možnosti kontaminace fi ltrátu vlákny Vylepšená pevnost spojů Vyšší provozní účinnost Dokonale těsný spoj mezi fi ltračním sáčkem a fi ltračním pouzdrem Lisované rukojeti umožňující rychlejší výměnu a instalaci fi ltračního sáčku Plná spalitelnost 100% recyklovatelnost polymerů syntetických komponent. 5.

8 FILTRAČNÍ SÁČKY FILTRAČNÍ SÁČKY S PRODLOUŽENOU ŽIVOTNOSTÍ Filtrační sáčky s prodlouženou životností jsou dodávány v provedení z polypropylenu nebo polyesteru, pro velikost částic od 1 do 100 mikronů a mají životnost až 4 krát delší než jim odpovídající standardní fi ltrační sáčky. Zvýšená tloušťka fi ltračního média v porovnání s ekvivalentním standardním fi ltračním sáčkem umožňuje zvýšení retence částic, jejímž důsledkem je prodloužení životnosti fi ltru. Média s prodlouženou životností mají asymetrickou strukturu, která zvyšuje životnost fi ltračního sáčku a zlepšuje fi ltrační účinnost. Při průchodu kapaliny složitou cestou skrz médium s postupně se zvyšující hustotou jsou postupně zachycovány stále menší částice, což zabraňuje předčasnému ucpání fi ltru při zachycování většího množství částic. Filtrační sáčky s prodlouženou životností jsou standardně plně svařované, což zvyšuje účinnost fi l- trace odstraněním možnosti průniku kapaliny skrz malé otvory po průniku jehly, nebo kolem úchytného prstence. Vnější povrch je dokonale ošetřený, což zabraňuje uvolňování vláken do fi ltrátu. Mezi ostatní výhody těchto filtrů patří: Větší účinnost fi ltrace Minimalizace prostojů fi ltračního zařízení Minimalizace doby vystavení obsluhy fi ltrovaným kapalinám Menší počet měněných a likvidovaných fi ltrů ve srovnání se standardními plstěnými fi ltračními sáčky technologie přátelštější k životnímu prostředí Vynikající při odstraňování deformovatelných částic, např. gelů. tlak (bar) 2 1,75 1,4 1 0,7 0,35 0 čas (min) Porovnávací graf mezi sáčkem s prodlouženou životností a standardním materiálem. 6.

9 FILTRAČNÍ SÁČKY S VYSOKOU ÚČINNOSTÍ Filtrační sáčky s vysokou účinností ve všech standardních velikostech, poskytující absolutně účinnou hloubkovou fi ltraci pro velikost částic od 1 do 25 mikronů. Sáčky jsou vyráběny z kompozitního média z polypropylenových vláken a jejich účinnost při retenci částic dosahuje hodnoty až 99,98%. Vysoká hustota vláken o malém průměru ve srovnání se standardními plsťovými fi ltry zlepšuje retenci částic, jejímž výsledkem je mimořádně vysoká účinnost fi ltrace. Vysoce účinné fi ltrační sáčky jsou dodávány kombinované s polypropylenovými prstenci Welseal a v plně svařovaném provedení, což zaručuje, že nemůže dojít k průniku fi ltrované kapaliny skrz malé otvory po průniku jehly. Je tak eliminována jakákoliv možnost kontaminace fi ltrátu vlákny z šití. Každá vrstva je samostatně navařovaná, což zvyšuje integritu fi ltračního sáčku a pevnost spojů ve srovnání se sáčky s jednoduše svařovanou konstrukcí. Tyto fi ltrační sáčky jsou rovněž vybaveny vnější membránou, která zabraňuje uvolňování vláken do fi ltrátu a poskytuje další oporu fi ltračnímu médiu. Vysoce účinné fi ltrační sáčky jsou vyráběny z materiálů uvedených na seznamu FDA, které splňují předpisy Federal Regulations 21 CFR, Part 177 a předpisy týkající se aplikací, zahrnujících styk s potravinami. Hlavní průmyslové aplikace těchto fi ltrů zahrnují procesy v oblasti farmaceutické a potravinářské výroby, výroby nápojů a úpravy pitné vody. Vysoce účinné fi ltry se nyní používají v oblastech, v nichž se dříve používaly drahé postupy patronové fi ltrace, a to díky vyšší kapacitě zadržování nečistot, delší době mezi údržbou fi ltračního zařízení a celkově nižším nákladům při udržování požadované účinnosti fi ltrace. Tyto filtry se používají při výrobě toaletních potřeb, kosmetiky, čistých a speciálních chemikálií, v oblasti elektroniky, úpravy vody, jako ochrana membrán v systémech s reverzní osmózou, či jako předřazený fi ltr k patronovým fi ltračním systémům pro velmi malé velikosti částic. účinnost (%) velikost částic OLEJOVÉ ABSORPČNÍ SÁČKOVÉ FILTRY ová média z mikrovláken mají rovněž vysokou schopnost absorpce olejů a uhlovodíkových látek. Olejové absorpční fi ltrační sáčky se skládají z hrubé vrstvy předfiltrace, hydrofóbní vrstvy z mikrovláken pro adsorpci olejů a vnější membrány, která eliminuje uvolňování vláken a poskytuje další podporu filtračnímu médiu. Tento produkt byl speciálně vyvinut pro dekontaminaci vodních roztoků, například pro odstraňování silikonů a fluorovaných uhlovodíků z nátěrových hmot fixovaných elektrickým proudem. Média z mikrovláken mohou být rovněž kombinována s filtračními médii s prodlouženou životností, což umožňuje prodloužení doby mezi údržbou fi ltračního zařízení. 7.

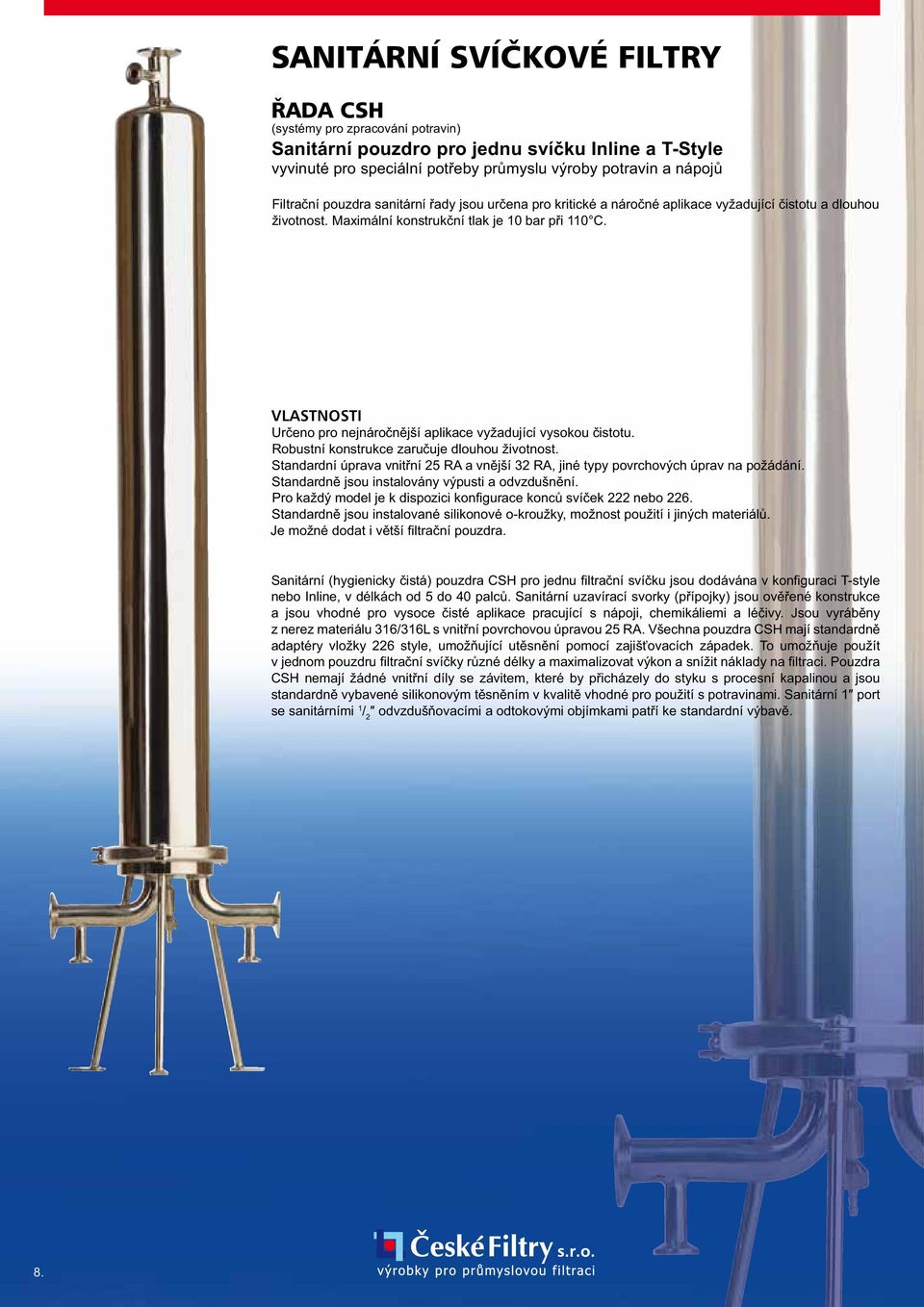

10 SANITÁRNÍ SVÍČKOVÉ FILTRY ŘADA CSH (systémy pro zpracování potravin) Sanitární pouzdro pro jednu svíčku Inline a T-Style vyvinuté pro speciální potřeby průmyslu výroby potravin a nápojů Filtrační pouzdra sanitární řady jsou určena pro kritické a náročné aplikace vyžadující čistotu a dlouhou životnost. Maximální konstrukční tlak je 10 bar při 110 C. Určeno pro nejnáročnější aplikace vyžadující vysokou čistotu. Robustní konstrukce zaručuje dlouhou životnost. Standardní úprava vnitřní 25 RA a vnější 32 RA, jiné typy povrchových úprav na požádání. Standardně jsou instalovány výpusti a odvzdušnění. Pro každý model je k dispozici konfi gurace konců svíček 222 nebo 226. Standardně jsou instalované silikonové o-kroužky, možnost použití i jiných materiálů. Je možné dodat i větší fi ltrační pouzdra. Sanitární (hygienicky čistá) pouzdra CSH pro jednu fi ltrační svíčku jsou dodávána v konfi guraci T-style nebo Inline, v délkách od 5 do 40 palců. Sanitární uzavírací svorky (přípojky) jsou ověřené konstrukce a jsou vhodné pro vysoce čisté aplikace pracující s nápoji, chemikáliemi a léčivy. Jsou vyráběny z nerez materiálu 316/316L s vnitřní povrchovou úpravou 25 RA. Všechna pouzdra CSH mají standardně adaptéry vložky 226 style, umožňující utěsnění pomocí zajišťovacích západek. To umožňuje použít v jednom pouzdru fi ltrační svíčky různé délky a maximalizovat výkon a snížit náklady na fi ltraci. Pouzdra CSH nemají žádné vnitřní díly se závitem, které by přicházely do styku s procesní kapalinou a jsou standardně vybavené silikonovým těsněním v kvalitě vhodné pro použití s potravinami. Sanitární 1 port se sanitárními 1 / 2 odvzdušňovacími a odtokovými objímkami patří ke standardní výbavě. 8.

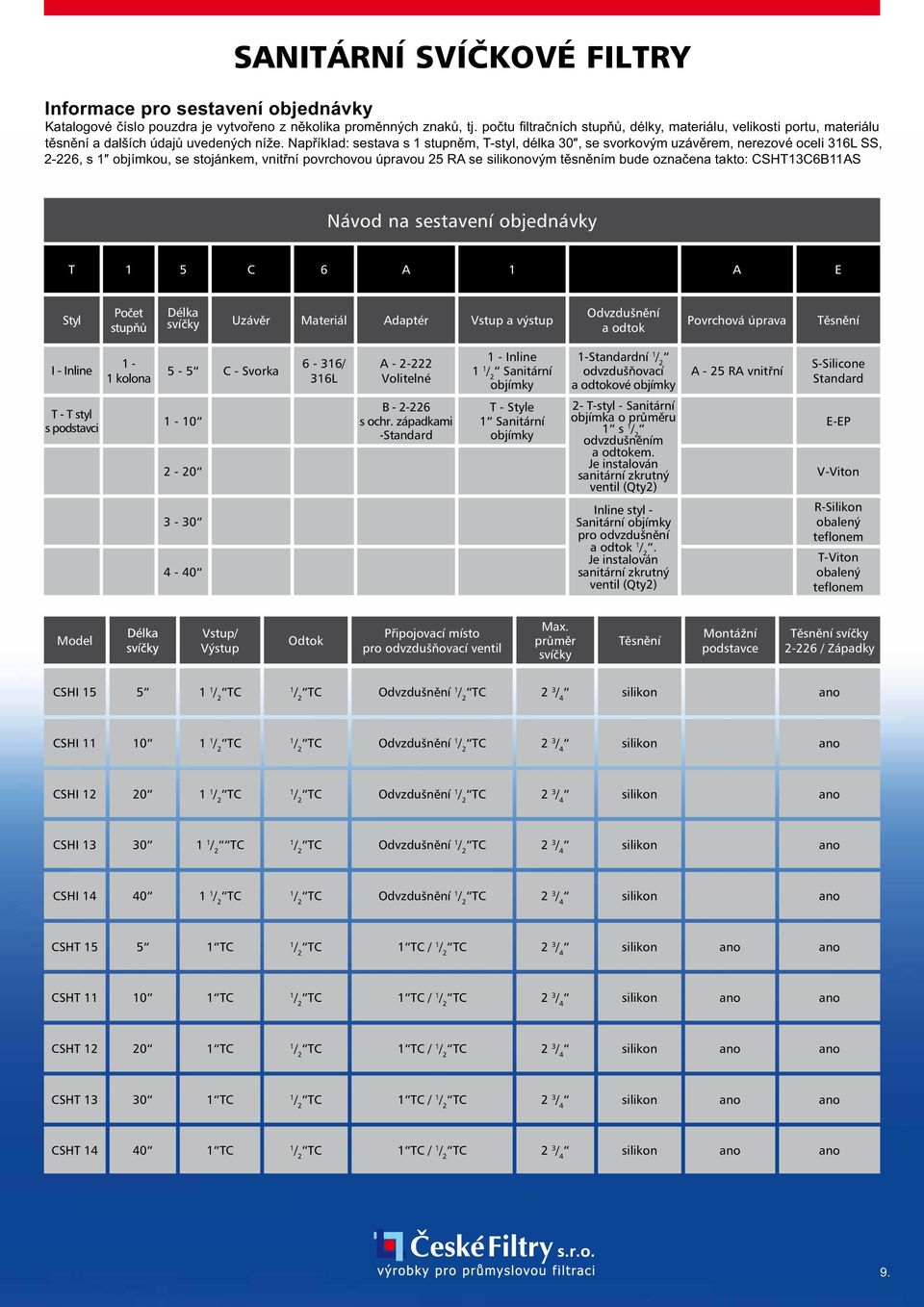

11 SANITÁRNÍ SVÍČKOVÉ FILTRY Informace pro sestavení objednávky Katalogové číslo pouzdra je vytvořeno z několika proměnných znaků, tj. počtu fi ltračních stupňů, délky, materiálu, velikosti portu, materiálu těsnění a dalších údajů uvedených níže. Například: sestava s 1 stupněm, T-styl, délka 30, se svorkovým uzávěrem, nerezové oceli 316L SS, 2-226, s 1 objímkou, se stojánkem, vnitřní povrchovou úpravou 25 RA se silikonovým těsněním bude označena takto: CSHT13C6B11AS Návod na sestavení objednávky T 1 5 C 6 A 1 A E Styl Počet stupňů Délka svíčky Uzávěr Materiál Adaptér Vstup a výstup Odvzdušnění a odtok Povrchová úprava Těsnění I - Inline 1-1 kolona 5-5 C - Svorka 6-316/ 316L A Volitelné 1 - Inline 1 1 / 2 Sanitární objímky 1-Standardní 1 / 2 odvzdušňovací a odtokové objímky A - 25 RA vnitřní S-Silicone Standard T - T styl s podstavci B s ochr. západkami -Standard T - Style 1 Sanitární objímky 2- T-styl - Sanitární objímka o průměru 1 s 1 / 2 odvzdušněním a odtokem. Je instalován sanitární zkrutný ventil (Qty2) Inline styl - Sanitární objímky pro odvzdušnění a odtok 1 / 2. Je instalován sanitární zkrutný ventil (Qty2) E-EP V-Viton R-Silikon obalený teflonem T-Viton obalený teflonem Model Vstup/ Výstup Odtok Připojovací místo pro odvzdušňovací ventil Max. průměr svíčky Těsnění Montážní podstavce Těsnění svíčky / Západky CSHI / 2 TC 1 / 2 TC Odvzdušnění 1 / 2 TC 2 3 / 4 silikon ano Max. Délka Vstup/ Gauge Port Montážní Těsnění vložky CSHI Model Odtok průměr Těsnění svíčky Výstup 1 / 2 TC 1 / 2 TC Odvzdušnění s ventilačním otvorem 1 / 2 TC 2 3 / 4 silikon ano podstavce / Zápalky vložky CSHI / 2 TC 1 / 2 TC Odvzdušnění 1 / 2 TC 2 3 / 4 silikon ano CSHI / 2 TC 1 / 2 TC Odvzdušnění 1 / 2 TC 2 3 / 4 silikon ano CSHI / 2 TC 1 / 2 TC Odvzdušnění 1 / 2 TC 2 3 / 4 silikon ano Max. Délka Vstup/ Gauge Port Montážní Těsnění vložky CSHT Model TC Odtok 1 / průměr Těsnění svíčky Výstup 2 TC 1 TC / s ventilačním 1 / 2 TC 2 otvorem 3 / 4 silikon ano ano podstavce / Zápalky vložky CSHT TC 1 / 2 TC 1 TC / 1 / 2 TC 2 3 / 4 silikon ano ano CSHT TC 1 / 2 TC 1 TC / 1 / 2 TC 2 3 / 4 silikon ano ano Max. Délka Vstup/ Gauge Port Montážní Těsnění vložky CSHT Model TC Odtok 1 / průměr Těsnění svíčky Výstup 2 TC 1 TC / s ventilačním 1 / 2 TC 2 otvorem 3 / 4 silikon ano ano podstavce / Zápalky vložky CSHT TC 1 / 2 TC 1 TC / 1 / 2 TC 2 3 / 4 silikon ano ano 9.

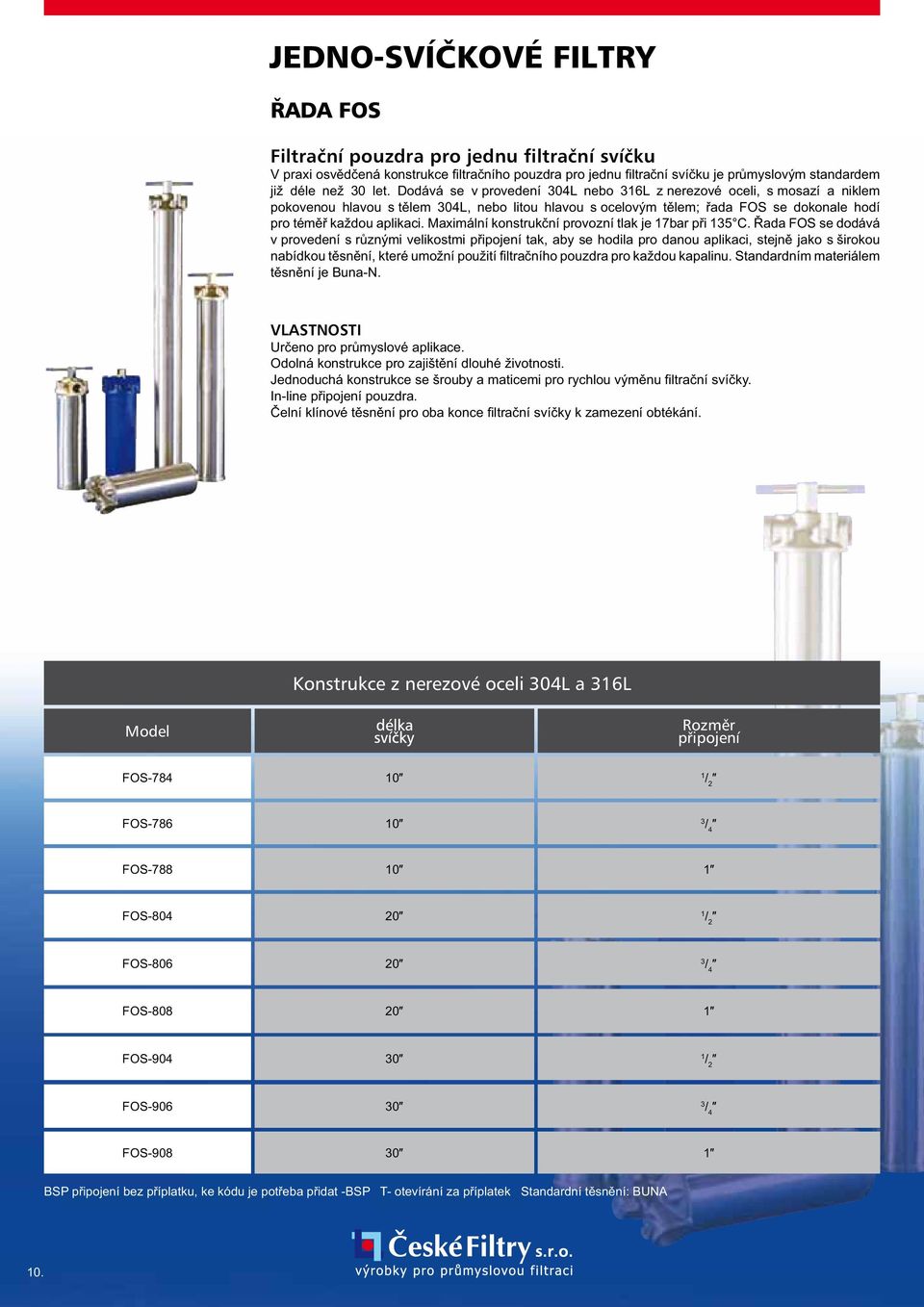

12 JEDNO-SVÍČKOVÉ FILTRY ŘADA FOS Filtrační pouzdra pro jednu filtrační svíčku V praxi osvědčená konstrukce fi ltračního pouzdra pro jednu fi ltrační svíčku je průmyslovým standardem již déle než 30 let. Dodává se v provedení 304L nebo 316L z nerezové oceli, s mosazí a niklem pokovenou hlavou s tělem 304L, nebo litou hlavou s ocelovým tělem; řada FOS se dokonale hodí pro téměř každou aplikaci. Maximální konstrukční provozní tlak je 17bar při 135 C. Řada FOS se dodává v provedení s různými velikostmi připojení tak, aby se hodila pro danou aplikaci, stejně jako s širokou nabídkou těsnění, které umožní použití fi ltračního pouzdra pro každou kapalinu. Standardním materiálem těsnění je Buna-N. Určeno pro průmyslové aplikace. Odolná konstrukce pro zajištění dlouhé životnosti. Jednoduchá konstrukce se šrouby a maticemi pro rychlou výměnu fi ltrační svíčky. In-line připojení pouzdra. Čelní klínové těsnění pro oba konce fi ltrační svíčky k zamezení obtékání. Konstrukce z nerezové oceli 304L a 316L Model Rozměr připojení FOS / 2 FOS / 4 FOS FOS / 2 FOS / 4 FOS FOS / 2 FOS / 4 FOS BSP připojení bez příplatku, ke kódu je potřeba přidat -BSP T- otevírání za příplatek Standardní těsnění: BUNA 10.

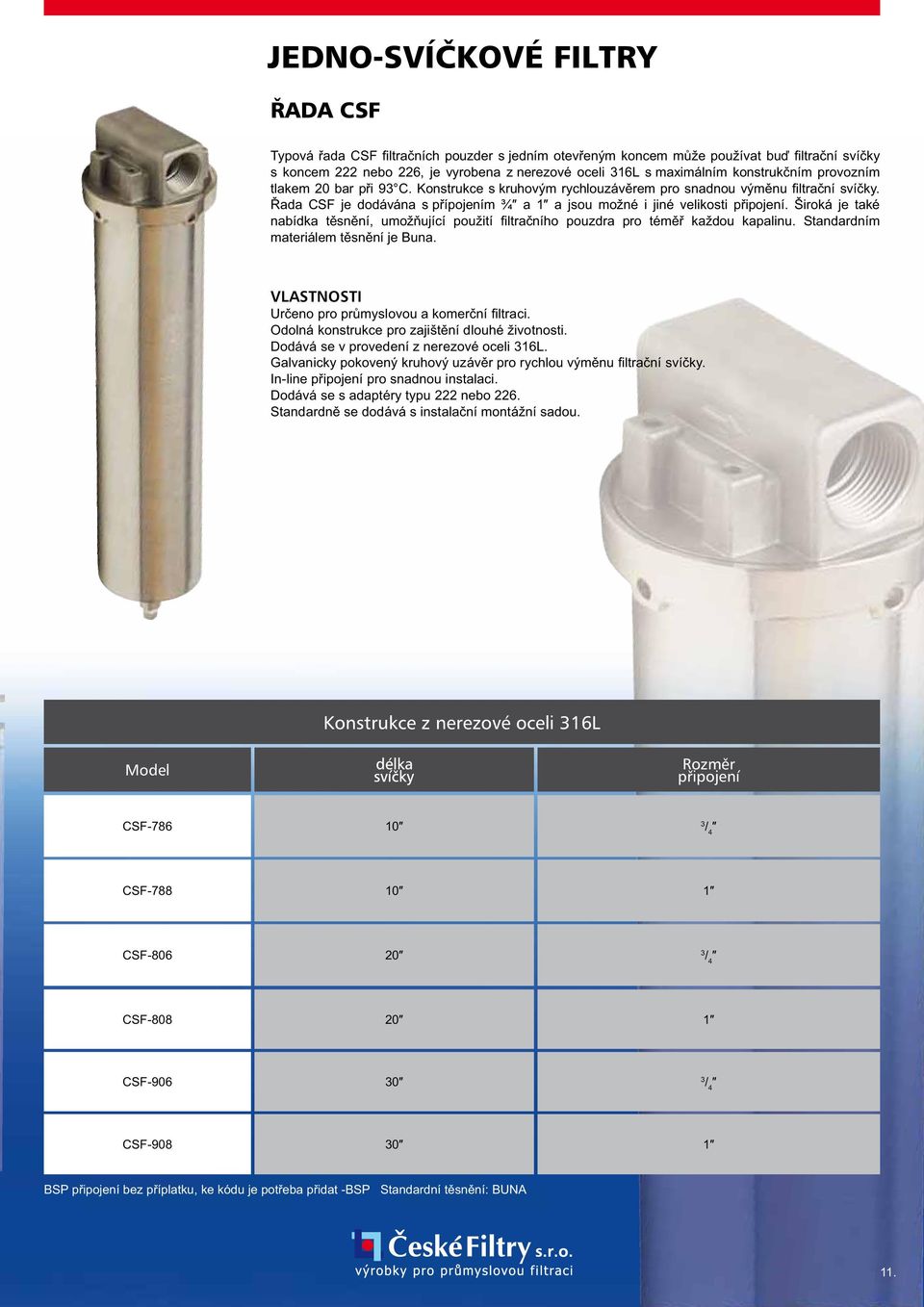

13 JEDNO-SVÍČKOVÉ FILTRY ŘADA CSF Typová řada CSF fi ltračních pouzder s jedním otevřeným koncem může používat buď fi ltrační svíčky s koncem 222 nebo 226, je vyrobena z nerezové oceli 316L s maximálním konstrukčním provozním tlakem 20 bar při 93 C. Konstrukce s kruhovým rychlouzávěrem pro snadnou výměnu fi ltrační svíčky. Řada CSF je dodávána s přípojením ¾ a 1 a jsou možné i jiné velikosti připojení. Široká je také nabídka těsnění, umožňující použití fi ltračního pouzdra pro téměř každou kapalinu. Standardním materiálem těsnění je Buna. Určeno pro průmyslovou a komerční fi ltraci. Odolná konstrukce pro zajištění dlouhé životnosti. Dodává se v provedení z nerezové oceli 316L. Galvanicky pokovený kruhový uzávěr pro rychlou výměnu fi ltrační svíčky. In-line připojení pro snadnou instalaci. Dodává se s adaptéry typu 222 nebo 226. Standardně se dodává s instalační montážní sadou. Konstrukce z nerezové oceli 316L Model Rozměr připojení CSF / 4 CSF CSF / 4 CSF CSF / 4 CSF BSP připojení bez příplatku, ke kódu je potřeba přidat -BSP Standardní těsnění: BUNA 11.

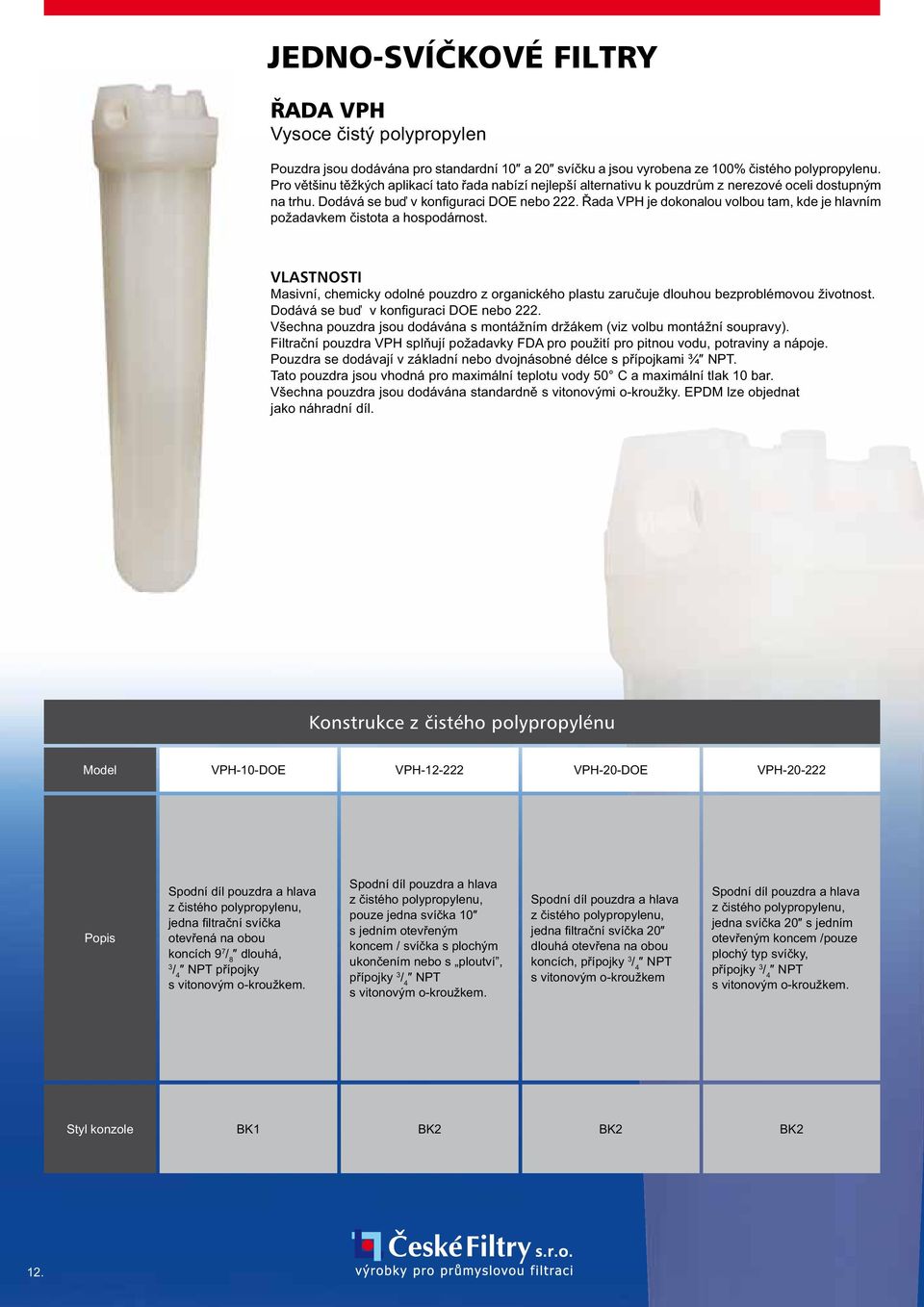

14 JEDNO-SVÍČKOVÉ FILTRY ŘADA VPH Vysoce čistý polypropylen Pouzdra jsou dodávána pro standardní 10 a 20 svíčku a jsou vyrobena ze 100% čistého polypropylenu. Pro většinu těžkých aplikací tato řada nabízí nejlepší alternativu k pouzdrům z nerezové oceli dostupným na trhu. Dodává se buď v konfi guraci DOE nebo 222. Řada VPH je dokonalou volbou tam, kde je hlavním požadavkem čistota a hospodárnost. Masivní, chemicky odolné pouzdro z organického plastu zaručuje dlouhou bezproblémovou životnost. Dodává se buď v konfi guraci DOE nebo 222. Všechna pouzdra jsou dodávána s montážním držákem (viz volbu montážní soupravy). Filtrační pouzdra VPH splňují požadavky FDA pro použití pro pitnou vodu, potraviny a nápoje. Pouzdra se dodávají v základní nebo dvojnásobné délce s přípojkami ¾ NPT. Tato pouzdra jsou vhodná pro maximální teplotu vody 50 C a maximální tlak 10 bar. Všechna pouzdra jsou dodávána standardně s vitonovými o-kroužky. EPDM lze objednat jako náhradní díl. Konstrukce z čistého polypropylénu Model VPH-10-DOE VPH VPH-20-DOE VPH Popis Spodní díl pouzdra a hlava z čistého polypropylenu, jedna fi ltrační svíčka otevřená na obou koncích 9 7 / 8 dlouhá, 3 / 4 NPT přípojky s vitonovým o-kroužkem. Spodní díl pouzdra a hlava z čistého polypropylenu, pouze jedna svíčka 10 s jedním otevřeným koncem / svíčka s plochým ukončením nebo s ploutví, přípojky 3 / 4 NPT s vitonovým o-kroužkem. Spodní díl pouzdra a hlava z čistého polypropylenu, jedna fi ltrační svíčka 20 dlouhá otevřena na obou koncích, přípojky 3 / 4 NPT s vitonovým o-kroužkem Spodní díl pouzdra a hlava z čistého polypropylenu, jedna svíčka 20 s jedním otevřeným koncem /pouze plochý typ svíčky, přípojky 3 / 4 NPT s vitonovým o-kroužkem. Styl konzole BK1 BK2 BK2 BK2 12.

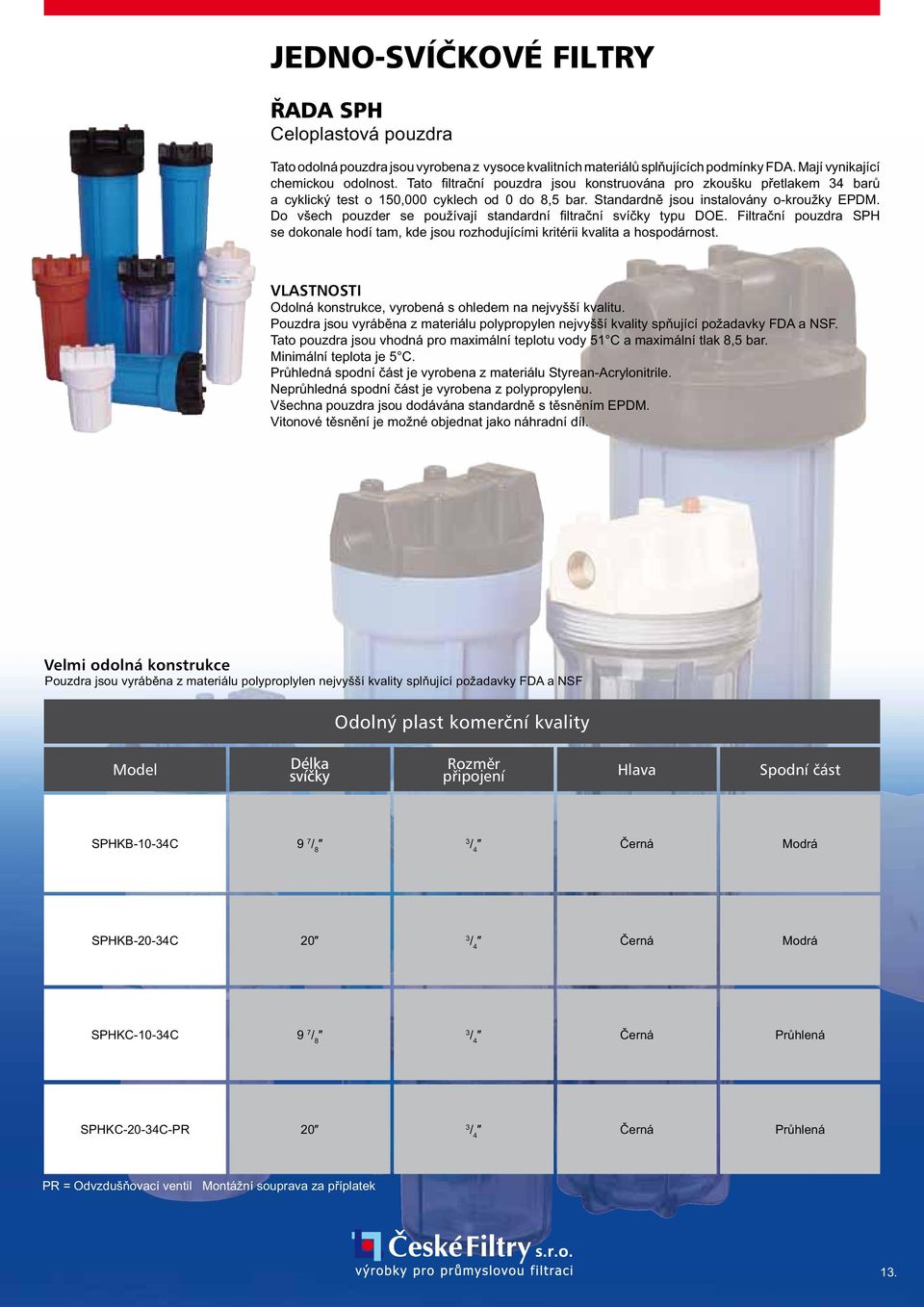

15 JEDNO-SVÍČKOVÉ FILTRY ŘADA SPH Celoplastová pouzdra Tato odolná pouzdra jsou vyrobena z vysoce kvalitních materiálů splňujících podmínky FDA. Mají vynikající chemickou odolnost. Tato fi ltrační pouzdra jsou konstruována pro zkoušku přetlakem 34 barů a cyklický test o 150,000 cyklech od 0 do 8,5 bar. Standardně jsou instalovány o-kroužky EPDM. Do všech pouzder se používají standardní fi ltrační svíčky typu DOE. Filtrační pouzdra SPH se dokonale hodí tam, kde jsou rozhodujícími kritérii kvalita a hospodárnost. Odolná konstrukce, vyrobená s ohledem na nejvyšší kvalitu. Pouzdra jsou vyráběna z materiálu polypropylen nejvyšší kvality spňující požadavky FDA a NSF. Tato pouzdra jsou vhodná pro maximální teplotu vody 51 C a maximální tlak 8,5 bar. Minimální teplota je 5 C. Průhledná spodní část je vyrobena z materiálu Styrean-Acrylonitrile. Neprůhledná spodní část je vyrobena z polypropylenu. Všechna pouzdra jsou dodávána standardně s těsněním EPDM. Vitonové těsnění je možné objednat jako náhradní díl. Velmi odolná konstrukce Pouzdra jsou vyráběna z materiálu polyproplylen nejvyšší kvality splňující požadavky FDA a NSF Odolný plast komerční kvality Model Rozměr připojení Hlava Spodní část SPHKB-10-34C 9 7 / 8 3 / 4 Černá Modrá SPHKB-20-34C 20 3 / 4 Černá Modrá SPHKC-10-34C 9 7 / 8 3 / 4 Černá Průhlená SPHKC-20-34C-PR 20 3 / 4 Černá Průhlená PR = Odvzdušňovací ventil Montážní souprava za příplatek 13.

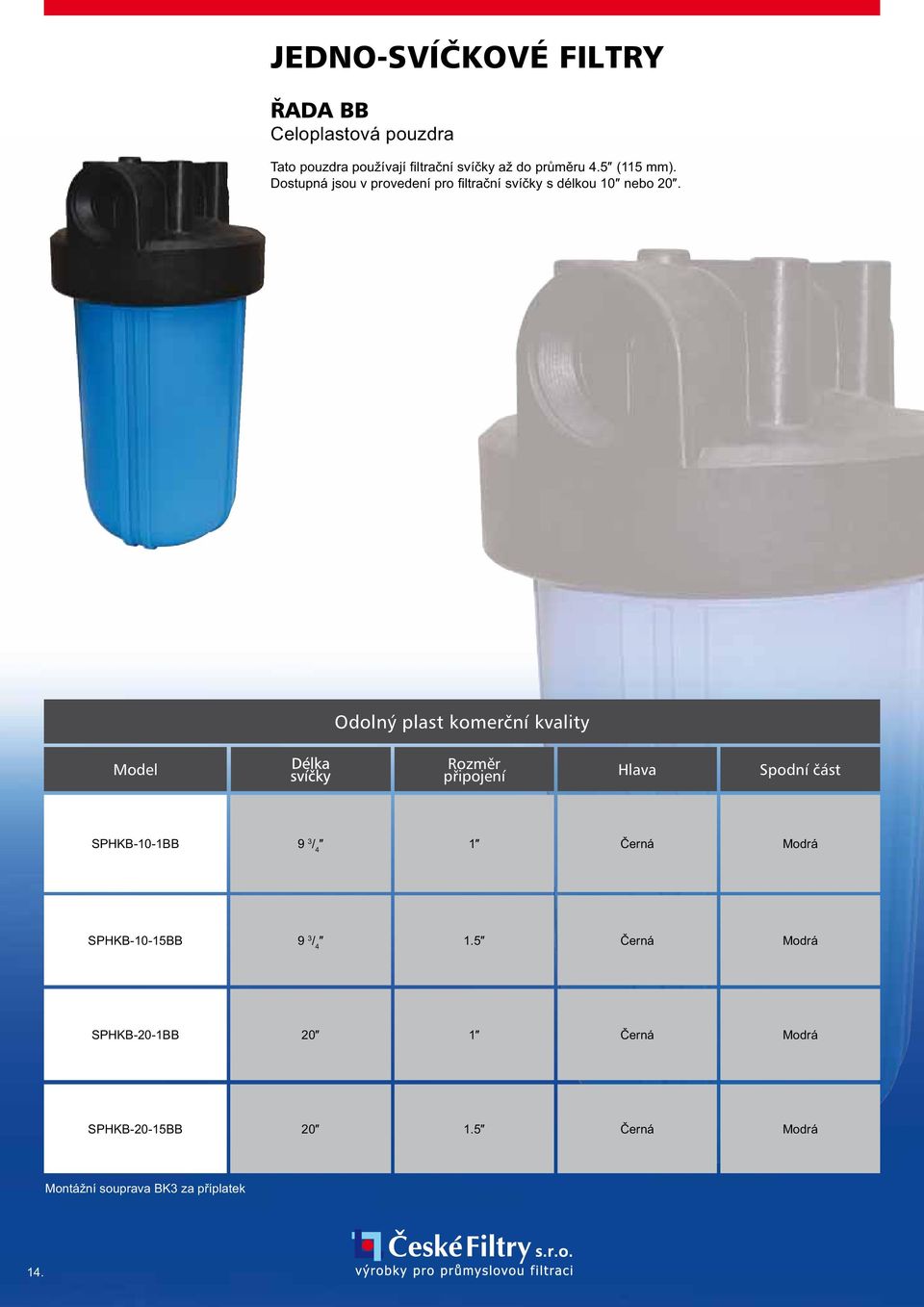

16 JEDNO-SVÍČKOVÉ FILTRY ŘADA BB Celoplastová pouzdra Tato pouzdra používají fi ltrační svíčky až do průměru 4.5 (115 mm). Dostupná jsou v provedení pro fi ltrační svíčky s délkou 10 nebo 20. Odolný plast komerční kvality Model Rozměr připojení Hlava Spodní část SPHKB-10-1BB 9 3 / 4 1 Černá Modrá SPHKB-10-15BB 9 3 / Černá Modrá SPHKB-20-1BB 20 1 Černá Modrá SPHKB-20-15BB Černá Modrá Montážní souprava BK3 za příplatek 14.

17 JEDNO-SVÍČKOVÉ FILTRY Řada SPHRR Plastová pouzdra pro vysokou teplotu Tato fi ltrační pouzdra jsou určena pro teploty do 90 C. Je možné dodání v délce 10 nebo 20. Odolný plast komerční kvality Model Rozměr připojení Hlava Spodní část SPHRR-10-34HT 9 7 / 8 3 / 4 Červená Červená SPHRR-20-34HT 20 3 / 4 Červená Červená Montážní souprava BK2 za příplatek 15.

18 MULTISVÍČKOVÉ FILTRY ŘADA 4FOS a 5FOS Filtrační pouzdro pro více fi ltračních svíček Dodáváme kompletní řadu modelů řady 4FOS a 5FOS pro široký rozsah průtoků. Filtry jsou dodávány z nerezových ocelí 304L nebo 316L; uzavírání víka lze zvolit buď se stahovací páskou nebo s odklápěcími šrouby. Konstrukční tlak je 10 bar při 110ºC. Standardní připojení vstupu a výstupu je 2 BSP závit s mnoha jinými možnostmi na přání. Standardní povrchová úprava je poly-coat na nerezové oceli a na zvláštní objednávku jsou možné jiné úpravy povrchu. Standardním materiálem těsnění je Buna N Pouzdra jsou určena pro potřeby průmyslové a komerční fi ltrace. Odolná konstrukce z nerezové oceli zaručuje trvanlivost. Standardní provedení je z nerezové oceli 304L a je možné dodat provedení s nerezovou ocelí 316L. Uzavírání víka se stahovací páskou nebo odklápěcími šrouby umožňují rychlou výměnu fi ltračních svíček. Potrubní přípojky jsou snadno dostupné pro bezproblémovou instalaci. Čelní klínové těsnění pro oba konce fi ltrační svíčky pro zamezení obtékání. Standardní pouzdra jsou určena pro fi ltrační svíčky otevřené na obou koncích, nebo je možné dodat s adaptéry pro fi ltrační svíčky s konci 222 nebo 226. Kompletní nabídka potrubních přípojek: přírubové, sanitární, BSP. Návod na sestavení objednávky 4 FOS 2 SB 316 DOE 2TC EP ML E Počet svíček Model Typ uzavírání víka Materiál Typ konce svíček Typ připojení Úprava Volby Těsnění 4 FOS 1 = DOE = oba konce bez označení= 2 bez označení = bez označení = žádná B = BUNA 5 2 = 20 3 = otevřené 222 / 226 s Flat / Fin MNPT závit 1.5MNPT = 1.5 MNPT standard poly-coat EP = elektro leštěno ML = stojánek E = EPR S = Silikon 4 = 40 konci BSP = 2 závit 1F = 1 příruba OL = zesílený stojánek V = VITON bez ozbez označení V-clamp SB = odklápěcí šrouby 1.5F = 1.5 příruba 2F = 2 přiruba 1TC = 1 sanitární 1.5TC = 1.5 sanitár. P = pasivováno GP = místa pro připojení manometrů GPA = vybavení s TS = Teflon plněn silikonem 2TC = 2 sanitární 2.5TC = 2.5 manometry GF1.5 = 1.5 UP = univerzální drážkový spoj 2 = 2 dráž. spoj připojení pro další 2FMPT měřiče 16.

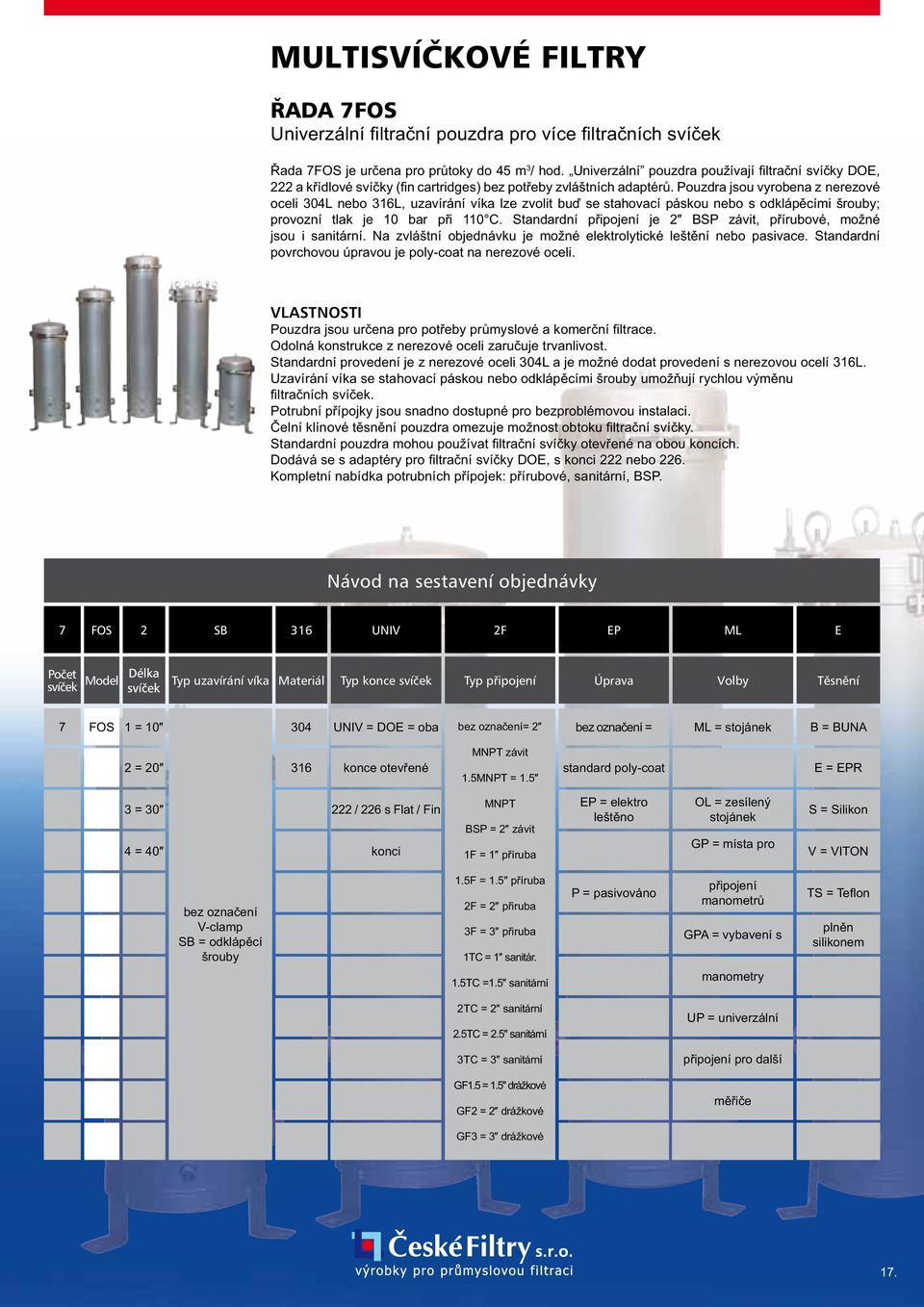

19 MULTISVÍČKOVÉ FILTRY ŘADA 7FOS Univerzální fi ltrační pouzdra pro více fi ltračních svíček Řada 7FOS je určena pro průtoky do 45 m 3 / hod. Univerzální pouzdra používají fi ltrační svíčky DOE, 222 a křídlové svíčky (fi n cartridges) bez potřeby zvláštních adaptérů. Pouzdra jsou vyrobena z nerezové oceli 304L nebo 316L, uzavírání víka lze zvolit buď se stahovací páskou nebo s odklápěcími šrouby; provozní tlak je 10 bar při 110 C. Standardní připojení je 2 BSP závit, přírubové, možné jsou i sanitární. Na zvláštní objednávku je možné elektrolytické leštění nebo pasivace. Standardní povrchovou úpravou je poly-coat na nerezové oceli. Pouzdra jsou určena pro potřeby průmyslové a komerční fi ltrace. Odolná konstrukce z nerezové oceli zaručuje trvanlivost. Standardní provedení je z nerezové oceli 304L a je možné dodat provedení s nerezovou ocelí 316L. Uzavírání víka se stahovací páskou nebo odklápěcími šrouby umožňují rychlou výměnu fi ltračních svíček. Potrubní přípojky jsou snadno dostupné pro bezproblémovou instalaci. Čelní klínové těsnění pouzdra omezuje možnost obtoku fi ltrační svíčky. Standardní pouzdra mohou používat fi ltrační svíčky otevřené na obou koncích. Dodává se s adaptéry pro fi ltrační svíčky DOE, s konci 222 nebo 226. Kompletní nabídka potrubních přípojek: přírubové, sanitární, BSP. Návod na sestavení objednávky 7 FOS 2 SB 316 UNIV 2F EP ML E Počet svíček Model Typ uzavírání víka Materiál Typ konce svíček Typ připojení Úprava Volby Těsnění 7 FOS 1 = UNIV = DOE = oba bez označení= 2 bez označení = ML = stojánek B = BUNA 2 = konce otevřené MNPT závit 1.5MNPT = 1.5 standard poly-coat E = EPR 3 = 30 4 = / 226 s Flat / Fin konci MNPT BSP = 2 závit 1F = 1 příruba EP = elektro leštěno OL = zesílený stojánek GP = místa pro S = Silikon V = VITON bez označení V-clamp SB = odklápěcí šrouby 1.5F = 1.5 příruba 2F = 2 přiruba 3F = 3 přiruba 1TC = 1 sanitár. 1.5TC =1.5 sanitární P = pasivováno připojení manometrů GPA = vybavení s manometry TS = Teflon plněn silikonem 2TC = 2 sanitární 2.5TC = 2.5 sanitární UP = univerzální 3TC = 3 sanitární připojení pro další GF1.5 = 1.5 drážkové GF2 = 2 drážkové měřiče GF3 = 3 drážkové 17.

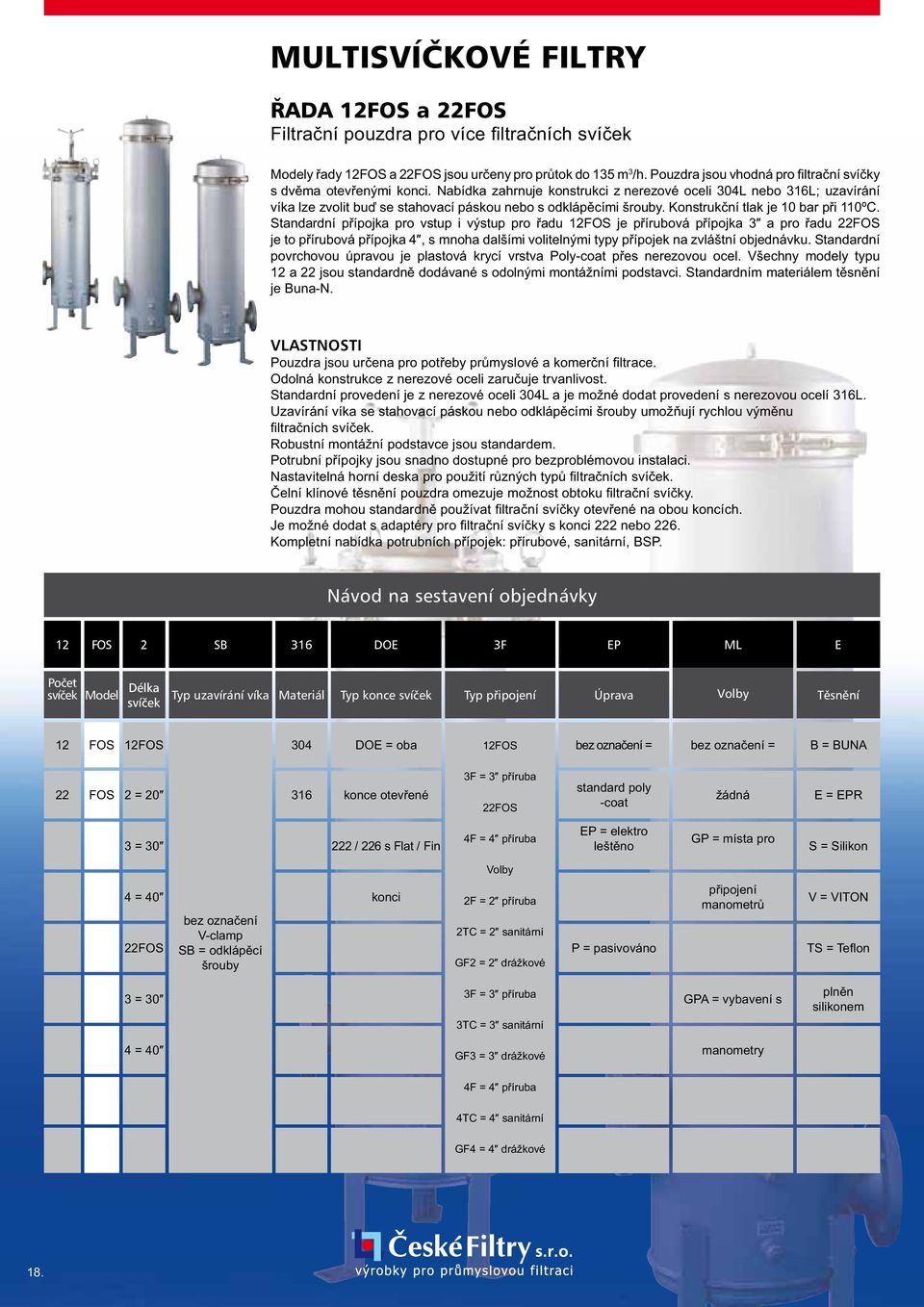

20 MULTISVÍČKOVÉ FILTRY ŘADA 12FOS a 22FOS Filtrační pouzdra pro více fi ltračních svíček Modely řady 12FOS a 22FOS jsou určeny pro průtok do 135 m 3 /h. Pouzdra jsou vhodná pro fi ltrační svíčky s dvěma otevřenými konci. Nabídka zahrnuje konstrukci z nerezové oceli 304L nebo 316L; uzavírání víka lze zvolit buď se stahovací páskou nebo s odklápěcími šrouby. Konstrukční tlak je 10 bar při 110ºC. Standardní přípojka pro vstup i výstup pro řadu 12FOS je přírubová přípojka 3 a pro řadu 22FOS je to přírubová přípojka 4, s mnoha dalšími volitelnými typy přípojek na zvláštní objednávku. Standardní povrchovou úpravou je plastová krycí vrstva Poly-coat přes nerezovou ocel. Všechny modely typu 12 a 22 jsou standardně dodávané s odolnými montážními podstavci. Standardním materiálem těsnění je Buna-N. Pouzdra jsou určena pro potřeby průmyslové a komerční fi ltrace. Odolná konstrukce z nerezové oceli zaručuje trvanlivost. Standardní provedení je z nerezové oceli 304L a je možné dodat provedení s nerezovou ocelí 316L. Uzavírání víka se stahovací páskou nebo odklápěcími šrouby umožňují rychlou výměnu fi ltračních svíček. Robustní montážní podstavce jsou standardem. Potrubní přípojky jsou snadno dostupné pro bezproblémovou instalaci. Nastavitelná horní deska pro použití různých typů fi ltračních svíček. Čelní klínové těsnění pouzdra omezuje možnost obtoku fi ltrační svíčky. Pouzdra mohou standardně používat fi ltrační svíčky otevřené na obou koncích. Je možné dodat s adaptéry pro fi ltrační svíčky s konci 222 nebo 226. Kompletní nabídka potrubních přípojek: přírubové, sanitární, BSP. Návod na sestavení objednávky 12 FOS 2 SB 316 DOE 3F EP ML E Počet svíček Model Typ uzavírání víka Materiál Typ konce svíček Typ připojení Úprava Volby Těsnění 12 FOS 12FOS 304 DOE = oba 12FOS bez označení = bez označení = B = BUNA 22 FOS 2 = konce otevřené 3F = 3 příruba 22FOS standard poly -coat žádná E = EPR 3 = / 226 s Flat / Fin 4F = 4 příruba EP = elektro leštěno GP = místa pro S = Silikon Volby 4 = 40 22FOS bez označení V-clamp SB = odklápěcí šrouby konci 2F = 2 příruba 2TC = 2 sanitární GF2 = 2 drážkové P = pasivováno připojení manometrů V = VITON TS = Teflon 3 = 30 3F = 3 příruba 3TC = 3 sanitární GPA = vybavení s plněn silikonem 4 = 40 GF3 = 3 drážkové manometry 4F = 4 příruba 4TC = 4 sanitární GF4 = 4 drážkové 18.

21 MULTISVÍČKOVÉ FILTRY Řada 36FOS a 52FOS Filtrační pouzdra pro více fi ltračních vložek Řady 36FOS a 52FOS jsou určeny pro průtok do 235 m 3 /hod. Pouzdra jsou vhodná pro fi ltrační svíčky s dvěma otevřenými konci. Nabídka zahrnuje konstrukci z nerezové oceli 304L nebo 316L, uzavírání víka je s odklápěcími šrouby a zdvihacím jeřábkem. Konstrukční tlak je 10 bar při 110ºC. Standardní připojení pro vstup i výstup pro řadu 36 a 52 FOS je přírubové připojení 6, s mnoha dalšími volitelnými typy připojení na zvláštní objednávku. Standardní povrchovou úpravou je plastová krycí vrstva Poly-coat přes nerezovou ocel. Všechny modely řady 36 a 52 jsou standardně dodávané s odolnými montážními podstavci. Standardním materiálem těsnění je Buna-N. Pouzdra jsou určena pro potřeby průmyslové a komerční fi ltrace. Odolná konstrukce z nerezové oceli zaručuje trvanlivost. Standardní provedení je z nerezové oceli 304L a je možné dodat provedení s nerezovou ocelí 316L. Robustní uzávěr s odklápěcími šrouby umožňuje rychlou výměnu fi ltračních svíček. Robustní montážní podstavce z nerezové oceli jsou standardem. Potrubní přípojky jsou snadno dostupné pro bezproblémovou instalaci. Čelní klínové těsnění na obou koncích fi ltrační svíčky omezuje možnost obtoku. Nastavitelná horní deska pro použití různých typů fi ltračních svíček. Dodává se v úpravě pro fi ltrační svíčky s konci 222 nebo 226 na zvláštní objednávku. Kompletní nabídka potrubních přípojek: přírubové, sanitární, BSP. Návod na sestavení objednávky 36 FOS 3 SB 316 DOE 6F EP GP E Počet svíček Model Typ uzavírání Materiál Typ konce svíček Typ připojení Úprava Volby Těsnění 36 FOS 3 = DOE = oba 36 & 52FOS 6F = 6 příruba bez označení = bez označení = žádná B = BUNA 52 4 = konce otevřené standard poly-coat GP = místa pro E = EPR SB = odklápěcí šrouby 222 / 226 s Flat / Fin konci Volby 6TC = 6 sanitární 6GF = 6 drážkové EP = elektro leštěno připojení manometrů GPA = vybavení s S = Silikon V = VITON 8F = 8 příruba P = pasivováno manometry TS = Teflon 8GF = 8 drážkové plněn silikonem 19.

22 Tlakaová ztráta VINUTÉ FILTRAČNÍ SVÍČKY ŘADA MS Vinuté fi ltrační svíčky Kvalitní vinutá fi ltrační svíčka, která se stala novým, vyšším standardem pro průmyslová odvětví vyžadující fi ltraci fi ltračními svíčkami. Výrobní proces těchto svíček dokáže bez problémů vytvořit přesné struktury fi ltračního média. Počítačem řízená výrobní technika používá speciální proměnné pro vytvoření fi ltračních svíček přesně vinutých z jediného svazku speciálně vybraného vláknitého materiálu kolem perforovaného jádra v téměř dokonalém geometrickém vzoru. Vinuté fi ltrační svíčky mohou být zhotoveny z řady materiálů pro fi ltraci v rozsahu 0,5 100 mikronů, v závislosti na požadavcích na odstranění pevných látek z kapalin, stlačeného vzduchu nebo plynů. Filtrační svíčky jsou nezávisle testovány pro dosažení nejvyšší účinnosti ve fi ltračním průmyslu. Vyhovují pož. Nařízení Evropského parlamentu a Rady (ES) č. 1935/2004, Zákon č. 258/2000 Sb., č. 38/2001, ve znění vyhlášek č. 186/2003 Sb., č. 207/2006 Sb. a č. 551/2006 Sb. pro styk s potravinami a pokrmy. Teplotní rozsahy Materiál svíčky Teplotní odolnost s polypropylenovou dutinkou Bavlna 60 C Sklo 60 C Nylon 60 C 60 C Polyester Rayon Oleje Fotografi cké roztoky Potraviny a nápoje Chemikálie 60 C 60 C Použití Vzduch a plyn Magnetické vrstvy Rozpouštědla Barvy a tiskařské barvy Teplotní odolnost s nerezovou dutinkou 121 C 402 C 135 C 82 C 135 C 135 C Petrochemie Procesní voda Předfi ltrace Odpadní voda bar Graf průtoků pro vodu délka svíčky 10 0,48 0,34 0,21 0,07 0 3,8 11,3 18,9 26,5 37,8 l/min Průtok Návod na sestavení objednávky vinutých filtračních svíček Typ Materiály Dutinka Mikrony Obalení dutinky Vnější průměr Konce svíček MS 10 C S 10 2 B S4 MS 47 = 4 3 / 4 B = polypropylen P = polypropylen 0.5 bez označení = žádné Bez označení = 64 mm bez označení = DOE bez konců 5 = 4 7 / 8 C = bělená bavlna* S = nerez ocel N = netkaný materiál 2 = 50 mm EXP = PP nástavec 97 = 9 3 / 4 E = polyester G = nerez ocel W = tkanina 3 = 67 mm EXS = ocel nástavec 98 = 9 7 / 8 F = polypropylen* T = Tin cel 5 4 = 70 mm S3 = 22 W/Fin konce 10 = 10 G = sklo = 115 mm S4 = 22 W/Flat konce 195 = 19 1 / 2 N = Nylon 20 S5 = 226 W/ Fin konce 20 = 20 P = průmyslový polypropylen 25 S6 = 226 W/Flat konce 294 = 29 1 / 4 R = Rayon 30 S8 = SOE W/Spring konce 30 = 30 U = přírodní bavlna 50 S12 = 22 W/Spring konce 39 = 39 W = průmyslová bělená bavlna 75 Buna = Buna těsnění 40 = F = Fin End pouze FL = Flat End pouze * FDA bavlna a plasty vyhovující FDA směrnicím pro styk s pitnými a jedlými tekutinami dle odstavce CFR hlavy

23 FILTRAČNÍ SVÍČKY MELT-BLOWN ŘADA MB Hloubkové fi ltrační svíčky Melt-Blown Vysoce kvalitní a cenově nenáročné fi ltrační svíčky z polypropylenové taveniny jsou vyrobené ze 100% polypropylenu. Nejsou použity žádné surfaktanty způsobující pěnění nebo jiné účinky na fi ltrovaný materiál. Odstupňovaná hustota média má nejvyšší možnou zádržnou kapacitu. Se standardními délkami vhodnými pro většinu fi ltračních pouzder jsou tyto fi ltrační svíčky dokonalou volbou tam, kde je nejdůležitější hospodárnost a účinnost. Tepelně spojovaná mikrovlákna vytvářejí stabilní samonosné médium. Výrobek splňuje požadavky FDA pro použití v průmyslu potravin a nápojů. Konstrukce s odstupňovanou hustotou média poskytuje opravdovou hloubkovou fi ltraci. Vyrobeno ze 100% polypropylenu bez použití surfaktantů způsobujících pěnění. ová konstrukce nabízí rozsáhlou chemickou kompatibilitu. Póry s pevnou strukturou umožňují vyšší zádržnou kapacitu bez následného efektu uvolňování nečistot při zvýšeném diferenčním tlaku. Dodává se v provedení s 1, 3, 5, 10, 20, 30, 50,75,100 mikronů a s délkami do 40. Na přání je možná jiná konfi gurace konců svíček tak, aby vyhovovala vašim specifi ckým potřebám. Vyhovují pož. Nařízení Evropského parlamentu a Rady (ES) č. 1935/2004, Zákon č. 258/2000 Sb., č. 38/2001, ve znění vyhlášek č. 186/2003 Sb., č. 207/2006 Sb. a č. 551/2006 Sb. pro styk s potravinami a pokrmy. Předfi ltr RO Potraviny a nápoje Domácnosti Galvanizační roztoky Elektronika Aplikace Pitná voda Fotografi cké chemikálie Komerční použití Odpadní voda Tlaková ztráta bar 0,14 0,10 0,07 Graf průtoků pro vodu délka svíčky 10 Jmenovitá mikronová účinnost Jmenovité délky Teplotní odolnost Filtrační médium Koncové uzávěry Těsnění Technické specifikace 1, 3, 5, 10, 20, 30, 50, 75, 100 5, 10, 20, 30, 40 Max. 60 C Konstrukční materiály 100% polypropylen (volitelné) polypropylen (volitelné) různé materiály 0,03 0 3,8 11,3 18,9 26,5 34,0 41,6 l/min Průtok Nabízené Melt-Blown svíčky jsou vyráběny s čistých polypropylenových materiálů bez přísad nebo jiných výrobních činitelů. Všechny materiály použité pro výrobu svíček vyhovují požadavkům FDA Title 21 of The Code of Federal Regulations a Návod na sestavení objednávky melt-blown svíček MB 10 C S 10 Model Mikrony Konce svíčky Těsnění MB = 4 7/8 bez označení = DOE bez konce bez označení = žádné = 9 7/8 S3 = 22 W/Fin konce B = BUNA-N = 20 S4 = 22 W/Flat konce E = Ethylen Propylen = 30 S5 = 226 W/ Fin konce S = Silikon = 40 S6 = 226 W/Flat konce V = Viton S8 = SOE W/Spring Nabízené Melt-Blown svíčky jsou vyráběny z čistých polypropylenových materiálů bez přísad nebo jiných výrobních činidel. Všechny materiály použité pro výrobu svíček vyhovují požadavkům FDA Title 21 of The Code of Federal Regulations a

24 Tlakaová ztráta Tlakaová ztráta FILTRAČNÍ SVÍČKY SKLÁDANÉ ŘADA ME Skládané fi ltrační svíčky s nominálním výkonem Nabízíme ucelenou řadu skládaných fi ltračních svíček s nominálním výkonem. S větší plochou fi ltračního média tyto svíčky nabízejí vyšší zádržnou kapacitu a delší intervaly mezi výměnami. Jsou vyrobené z média, které je směsí polyesteru a polypropylenu a jsou tou nejlepší alternativou k vinutým a pryskyřicí spojovaným svíčkám. Skládané fi ltrační svíčky ME jsou vyrobené ze 100% synthetických vláken pro eliminaci jakéhokoli znečištění z pojivového materiálu nebo přísad. Řada ME poskytuje vyšší životnost a sníží vaše náklady na fi ltraci. Větší plocha média poskytuje nižší počáteční pokles tlaku. Řada ME je vyrobena bez použití pryskyřičných pojiv, která by se mohla odlomit a znečistit zpracovávaný materiál. Vrstvy fi ltračního media umožňují hloubkovou fi ltraci. Řada ME je vyrobena ze 100% synthetických vláken bez surfaktantů způsobujících pěnění. Póry s pevnou strukturou umožňují vyšší zádržnou kapacitu a neuvolňují zachycené nečistoty při zvýšeném rozdílovém tlaku. Dodávané s jmenovitou účinností 0,35, 1A, 1, 5, 10, 20, a 50 mikronů a délkou do 40. Dodávané ve standardních průměrech 2 ½ a 4 ½ (typ BB = 115 mm). Filtrační svíčky od 10 mikronů a výše jsou omyvatelné a opětovně použitelné, což významně snižuje náklady na fi ltraci. Vyhovují pož. Nařízení Evropského parlamentu a Rady (ES) č. 1935/2004, Zákon č. 258/2000 Sb., č. 38/2001, ve znění vyhlášek č. 186/2003 Sb., č. 207/2006 Sb. a č. 551/2006 Sb. pro styk s potravinami a pokrmy. bar 0,069 bar 0,069 0,055 0,055 0,041 0,041 0,028 0,028 0,014 0, ,1 30,3 45,4 60,5 75,7 90,8 l/min 0 7,6 15,1 22,7 30,3 37,9 l/min Technické specifikace výrobku Filtrační médium Jádro Koncové uzávěry Teplotní odolnost Mikronová účinnost směs polyesteru/polypropylenu polypropylen plastisol Max. 60 C 0.35, 1A, 1, 5, 10, 20, 50 µ Délka svíček Rozměry 10, 20, 30, 40 (25.1, 50.8, 76.2, cm) Doporučená výměna při rozdílovém tlaku 1,3-1,7 bar 22.

25 Tlakaová ztráta FILTRAČNÍ SVÍČKY SKLÁDANÉ ŘADA MP Skládané polypropylenové fi ltrační svíčky s účinností 90% Filtrační svíčka MP je vysoce účinná svíčka nabízející vynikající průchodnost. Cenově výhodná fi ltrační svíčka pro jedno použití, která se hodí pro velké množství různých aplikací. Je vyrobena ze skládaného polypropylenového fi ltračního média s velkou povrchovou plochou umožňující vyšší průtok v systému. Filtrační svíčka prokázala účinnost 90% a plocha fi ltračního média je 0,51 m 2. Rozsah fi ltrace je od 0,5 do 25 mikronů. Mikronová účinnost při odstraňování znečisťujících látek je 90%. Konstrukce fi ltrační svíčky je výhradně z polypropylenu. Větší plocha povrchu, více skladů a média nabízí vyšší zádržnou kapacitu. Vyhovují pož. Nařízení Evropského parlamentu a Rady (ES) č. 1935/2004, Zákon č. 258/2000 Sb., č. 38/2001, ve znění vyhlášek č. 186/2003 Sb., č. 207/2006 Sb. a č. 551/2006 Sb. pro styk s potravinami a pokrmy. Filtrační médium Jádro, dutinka a konce svíčky Těsnění/O-kroužky Mikronová účinnost Délka svíčky Vnější průměr Vnitřní průměr Teplotní odolnost Maximální rozdílový tlak Specifikace svíčky MP Rozměry Silicone, Viton, EPR, Buna-N Teflon Encap. Viton 0.5, 1, 3, 5, 10, a 25 µm 9.75, 10, 20, 30, 40 (24.8, 25.1, 50.8, 76.2, cm) 63 mm 25,4 mm Max. 80 C 5.2 bar při 21 C 2.8 bar při 80 C Bar 0,28 0,21 0,14 0,07 0 Graf průtoků 10 svíčky při teplotě 21 C 0,2 m 0,5 m 10 m 25 m 0 7,6 15,1 22,7 30,3 37,9 45,4 l/min 1 m 5 m Doporučená výměna při rozdílu tlaků 2,4 bar Předfi ltr RO Nápoje a potraviny Pitná voda Aplikace Chemikálie Elektronika Odpadní voda Kosmetika Velmi čistá voda Foto Výkon µm 0,5 1,0 5,0 10,0 25,0 MPP Filtrační účinnost Odstranění 90% 0,5 1,0 5,0 10,0 25,0 95% ,0 14,0 35,0 99% 3,0 6,0 15,0 32,0 60,0 23.

26 Tlakaová ztráta FILTRAČNÍ SVÍČKY S VYSOKOU ÚČINNOSTÍ ŘADA CPD Účinnost 99.98% Filtrační svíčky ze skládaného polypropylenu s plochou 0,51 m 2 Filtrační svíčky jsou vyrobené ze skládaného polypropylenového média a mají ověřenou účinnost 99.98% při jmenovité mikronové účinnosti. S fi ltrační plochou 0,51 m 2 vydrží tato svíčka déle a má vyšší zádržnou kapacitu než jakákoli jiná fi ltrační svíčka. Se svými standardními délkami se hodí pro většinu fi ltračních pouzder a jsou perfektní volbou tam, kde je nejdůležitějším kritériem úspornost a účinnost. Rozsah fi ltrace je od 0,2 do 25 mikronů. Mikronová účinnost odstranění kontaminantů je 99,98%. Splňuje požadavky FDA na aplikace pro potraviny a nápoje. Větší fi ltrační plocha nabízí vyšší zádržnou kapacitu. ová konstrukce nabízí široký rozsah chemické kompatibility. Póry s pevnou strukturou umožňují vyšší zádržnou kapacitu bez následného efektu uvolňování nečistot při zvýšeném diferenčním tlaku. Filtrační plocha 0,51 m 2. Vyhovují pož. Nařízení Evropského parlamentu a Rady (ES) č. 1935/2004, Zákon č. 258/2000 Sb., č. 38/2001, ve znění vyhlášek č. 186/2003 Sb., č. 207/2006 Sb. a č. 551/2006 Sb. pro styk s potravinami a pokrmy. Technické parametry řady MH Materiál Jádro, dutinka a konce svíčky Těsnění/O-kroužky Mikronová účinnost Rozměry Nominální délka 9.75, 10, 20, 30, 40 (24.8, 25.1, 50.8, 76.2, cm) Vnější průměr 63 mm Vnitřní průměr 25,4 mm Teplotní odolnost max. 80 C Maximální rozdílový tlak 5.2 bar při 21 C 2.8 bar při 80 C Doporučená výměna při rozílovém tlaku 2.4 bar Silicone, Viton, EPR, Buna-N Teflon Encap. Viton 0.2, 0.45, 1, 3, 5, 10, 25 µm Bar 0,28 0,21 0,14 0,07 0 Graf průtoků 10 svíčky při teplotě 21 C 0,2 m 0,45 m 0 7,6 15,1 22,7 30,3 37,9 45,4 l/min 1 m 5 m 10 m 25 m Předfi ltr RO Nápoje a potraviny Pitná voda Aplikace Chemikálie Elektronika Odpadní voda Kosmetika Velmi čistá voda Foto Výkon µm 0,2 0,45 1,0 3,0 5,0 10,0 25,0 MHP Filtrační účinnost Odstranění 98% 99% 99,98% 0, ,2 0, ,45 0,30 0,60 1,0 1,5 2,0 2,5 3,0 4,0 5,0 7,0 8,0 10,0 15,0 19,0 25,0 24.

27 l/min l/min FILTRAČNÍ SVÍČKY S VYSOKOU ÚČINNOSTÍ ŘADA GPD Účinnost 99.98% Filtrační svíčky ze skládaného polypropylenu s plochou 0,65 m 2 Pokud je potřeba větší fi ltrační plocha, tato vysoce účinná skládaná fi ltrační svíčka s více než 0,65 m 2 média je tou nejlepší volbou pro většinu těch nejnáročnějších aplikací. Skládané fi ltrační svíčky řady MD jsou určené pro splnění požadavků širokého spektra průmyslových oborů. Všechny stupně kvality jsou vyráběné podle nejpřísnějších výrobních standardů a stávají se tak novým měřítkem kvality ve fi ltračním průmyslu. Konstrukční materiály jsou pečlivě vybírány tak, aby se dokonale hodily pro každou aplikaci. Každá fi ltrační svíčka je omyta, aby byly odstraněny veškeré výrobní nečistoty a odplaveny všechny extrahovatelné látky, které by mohly ovlivnit výkon fi ltru. Elementy se stupněm čistoty pro léčiva jsou konstruovány pro použití jako nesterilizovatelné fi ltrační svíčky. Veškeré konstrukční materiály splňují požadavky FDA Title 1 federálních předpisů (USA). Filtrační svíčky jsou určené pro maximální výkon a zadržení částic při nejnižším poklesu tlaku. ová nebo skelná vlákna nabízejí široký rozsah kompatibility. Svíčky jsou kompatibilní s metodami chemické desinfekce, sterilizací v autoklávu a metodami In-line sterilizace. Každá fi ltrační svíčka je samostatně testována z hlediska integrity a účinnosti dle jmenovité velikosti pórů. Každá sestavená svíčka je podrobena testu USP Class 6 na vylučování toxických látek z plastů. Hloubkové fi ltrační svíčky typu P farmaceutického stupně ze skelných vláken obsahují poslední vrstvu z nylonové membrány, zabraňující uvolnění vláken z fi ltru do fi ltrátu. Vyhovují pož. Nařízení Evropského parlamentu a Rady (ES) č. 1935/2004, Zákon č. 258/2000 Sb., č. 38/2001, ve znění vyhlášek č. 186/2003 Sb., č. 207/2006 Sb. a č. 551/2006 Sb. pro styk s potravinami a pokrmy. 94,6 Grafy průtoků vody při tlakové ztrátě 0,07 bar pro10 svíčku sklo 94,6 polypropylen 75,7 56,8 37,8 18,9 75,7 56,8 37,8 18,9 G stupeň F stupeň E stupeň P stupeň P stupeň skelná vlákna 0,0 0,3 0,5 1,0 3, velikost pórů DEFINICE STUPŇŮ KVALITY 0,10 0,22 0,45 0,65 1,00 3,00 5,00 10,0 20,0 30,0 40,0 velikost pórů Tento stupeň je určen pro všeobecné použití při hospodárných nákladech. Každá fi ltrační svíčka je opláchnuta 17+ megaohm-cm vodou která odplaví veškeré zbytky výrobního znečištění a vylučitelných látek. Každá fi ltrační svíčka je individuálně testována na integritu a poté zabalena a individuálně uložena do přepravního boxu. Tento stupeň kvality je určen pro průmysl potravin a nápojů. Každá fi ltrační svíčka je opláchnuta 17+ megaohm-cm vodou, která odplaví veškeré zbytky výrobního znečištění a vylučitelných látek. To zajistí odstranění všech vyluhovatelných látek, které by mohly ovlivnit chuť a vlastnosti, jako např. pěnění nebo čirost. Každá fi ltrační svíčka je individuálně testována na integritu a poté zabalena a individuálně uložena do přepravního boxu. Určeno pro speciální potřeby elektroniky a vysoce čistých chemikálií. Každý modul je pulzně a pod tlakem oplachován tak dlouho, dokud odtékající oplachová kapalina nedosahuje čistoty 17+ megaohm-cm a méně než 3 ppb TOC. Každá fi ltrační vložka je individuálně testována na integritu. Tato kvalita je určena pro předfi ltry a nesterilizační fi ltry ve farmaceutickém průmyslu. Každá fi ltrační svíčka je opláchnuta, aby byly odstraněny veškeré potenciální výrobní nečistoty pro zajištění čistého fi ltrátu. Podle požadavků FDA obsahují filtrační svíčky s hloubkovým médiem ze skelných vláken (Glass Fiber Depth) poslední vrstvu vyrobenou z nylonu. To znamená, že mohou být použité bez dalších membránových fi ltračních sviček za fi ltrem. Tyto svíčky s vysokou zádržnou kapacitou se používají jako předfi ltry stejně jako fi nální fi ltry tam, kde cílem je redukce bio-zátěže a nikoli sterilní produkt. Každá fi ltrační svíčka je individuálně testována na integritu a poté zabalena a individuálně uložena do přepravního boxu. 0,0 25.

28 Tlakaová ztráta FILTRAČNÍ SVÍČKY S VYSOKOU ÚČINNOSTÍ ŘADA FPD Řada FPD - Filtr pro odstranění cyst Filtrační svíčka ze skládaného polypropylenu s účinností 99.95% Zdravotní rizika kriptosporidiózy V nedávných letech zjištěný výrazný nárůst výskytu nemocí v USA z požití vody byl způsoben parazity Cryptosporidium a Giardia. Tyto přirozeně se vyskytující organismy jsou přítomné v mnoha zdrojích povrchové vody a jsou vysoce odolné vůči inaktivaci konvenčními postupy pro čištění vody, jako je např. chlorování. Pro zajištění bezpečného zásobování vodou byly vytvořeny standardy defi nující minimální vlastnosti požadované pro materiály a komponenty systému pro úpravu vody. Filtr QCR Cyst Reduction pro snížení obsahu cyst obsahuje fi ltrační médium s absolutní mikronovou účinností 1. Celopropylenová konstrukce. Efektivní plocha fi ltru je 0,71 m 2. Vysoký průtok při nízkém tlaku. Vysoká zádržná schopnost. Splňuje a překračuje normu NSF Standard 53 pro snížení obsahu cyst. Různé materiály a konfi gurace těsnění a o-kroužků. Odstupňovaná hustota pórů. Několik vrstev pro vysokou zádržnou kapacitu. Vysoké průtoky a dlouhá provozní životnost. Vyhovuje požadavkům normy USP 7 Class VI pro biologické testy plastů. Vyhovují pož. Nařízení Evropského parlamentu a Rady (ES) č. 1935/2004, Zákon č. 258/2000 Sb., č. 38/2001, ve znění vyhlášek č. 186/2003 Sb., č. 207/2006 Sb. a č. 551/2006 Sb. pro styk s potravinami a pokrmy. Bar 0,21 Graf průtoků skládané 10 svíčky při teplotě 21 C 1 m 6 m 10 m 0,17 0,14 20 m 0,10 40 m 0,07 Technické specifikace filtru QCR Filtrační médium Jádro, obal a konce svíčky Těsnění/O-kroužky Silikon jiné materiály na požádání 0, ,6 15,1 22,7 30,3 37,9 l/min Rozměry Nominální délka 10, 20, 30, 40 (25.1, 50.8, 76.2, cm) Vnější průměr 69 mm Vnitřní průměr 25,4 mm Teplotní odolnost Max. 80 C Maximální rozdílový tlak 5.5 bar při 21 C 2.8 bar při 80 C Doporučená výměna při rozdílovém tlaku 2.4 bar 26.
