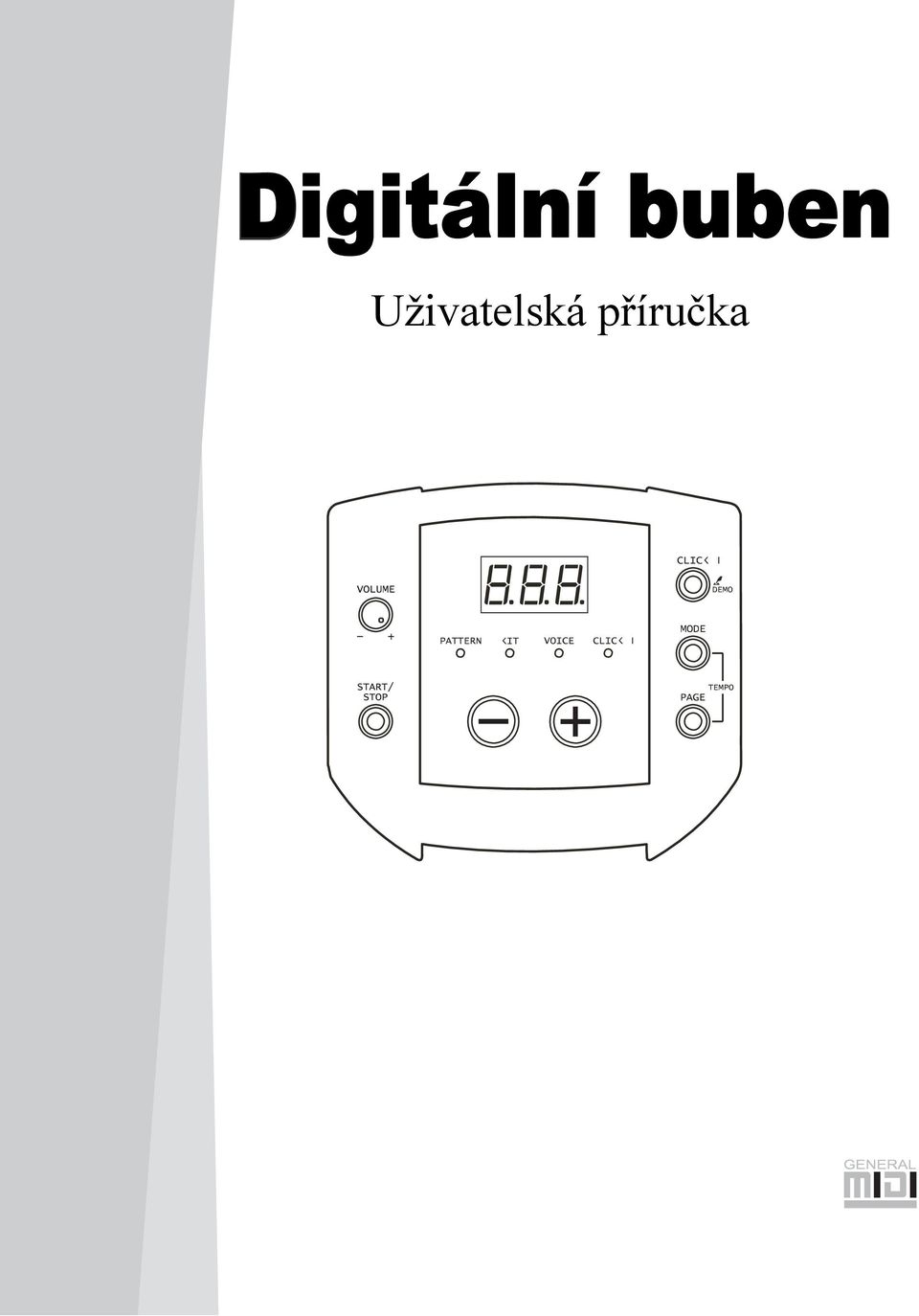

Uživatelská příručka

Transkript

1 Uživatelská příručka

2 2

3 Popis panelu Přední panel... 4 Zadní panel... 4 Nastavení Připojení podložek a pedálu Připojení Připojení audio zařízení... 6 Připojení CD přehrávače atd.(au vstup jack).. 6 Připojení sluchátek Připojení napájecího konektoru... 6 MIDI a USB... 6 MENU Stromové menu... 7 Činnost Zapínání napájení... 7 Nastavení hlavní hlasitosti... 7 Modul Výběr modulu Nastavení doprovodné hlasitosti... 8 Nastavení hlasitosti bubnu... 8 Bicí sada Výběr sady... 9 Nastavení hlasitosti sady... 9 Přepínání reverbu on/off... 9 Hlas Výběr hlasu Nastavení hlasitosti hlas Nastavení midi Tempo Nastavení temp Položky Nastavení položky taktu Nastavení položky intervalu Nastavení položky nástroje Nastavení položky hlasitosti bnovení továrního přednastavení.. 13 Přehrání dema Přehrání modulu Přehrání položek Dodatky Specifikace Přednastavený seznam bubnové sestavy Seznam bubnových nástrojů Přednastavený modulový seznam GM seznam podpory nástrojů GM seznam bubnové sestavy MIDI Implementace grafu... 19

4 Popis panelu Přední panel KNFLÍK HLAVNÍ HLASITSTI vládání hlasitosti a linkového vstupu. točte ve směru hodinových ručiček pro zvýšení hlasitosti a proti směru pro snížení hlasitosti. [START/STP] tlačítko Spuštění nebo zastavení hraní modulu. 3-MÍSTNÝ LED DISPLEJ 3-místný LED displej a LED indikátory [CLICK] tlačítko Stiskněte [CLICK] tlačítko pro spuštění/zastavení položky. Držte tlačítko 2 sekundy pro vstup do demo režimu a pro přehrání dema. [MDE] tlačítko Stiskněte [MDE] tlačítko pro výběr režimu modulu. KIT, VICE, CLICK. [PAGE] tlačítko Stiskněte [PAGE] tlačítko pro procházení současně zvoleného režimu Stisknutím obou tlačítek [MDE] a [PAGE] současně, 3-místný LED displej bude zobrazovat tempo, dočasně, po dobu 3 sekund. Stiskněte tlačítko [+] nebo [-] pro nastavení hodnoty. Stisknutím tlačítka [+] / [-] můžete nastavit parametry. Zadní panel Konektor napájení JACK (DC 9v) Připojte AC adapter do tohoto konektoru Vypínač Zapnutí / vypnutí napájení. USB PRT MIDI UT JACK Připojení externího zvukového modulu LINKVÝ JACK VÝSTUP (P, L, MN) Skládá se z levého a pravého výstupu kanálu, který je rovněž i linkový vstup AU IN Připojení externího zdroje zvuku. PHNE JACK K připojení páru stereo sluchátek s tímto konektorem. (Připojením sluchátek nebudou ztlumeny výstupní konektory) 4

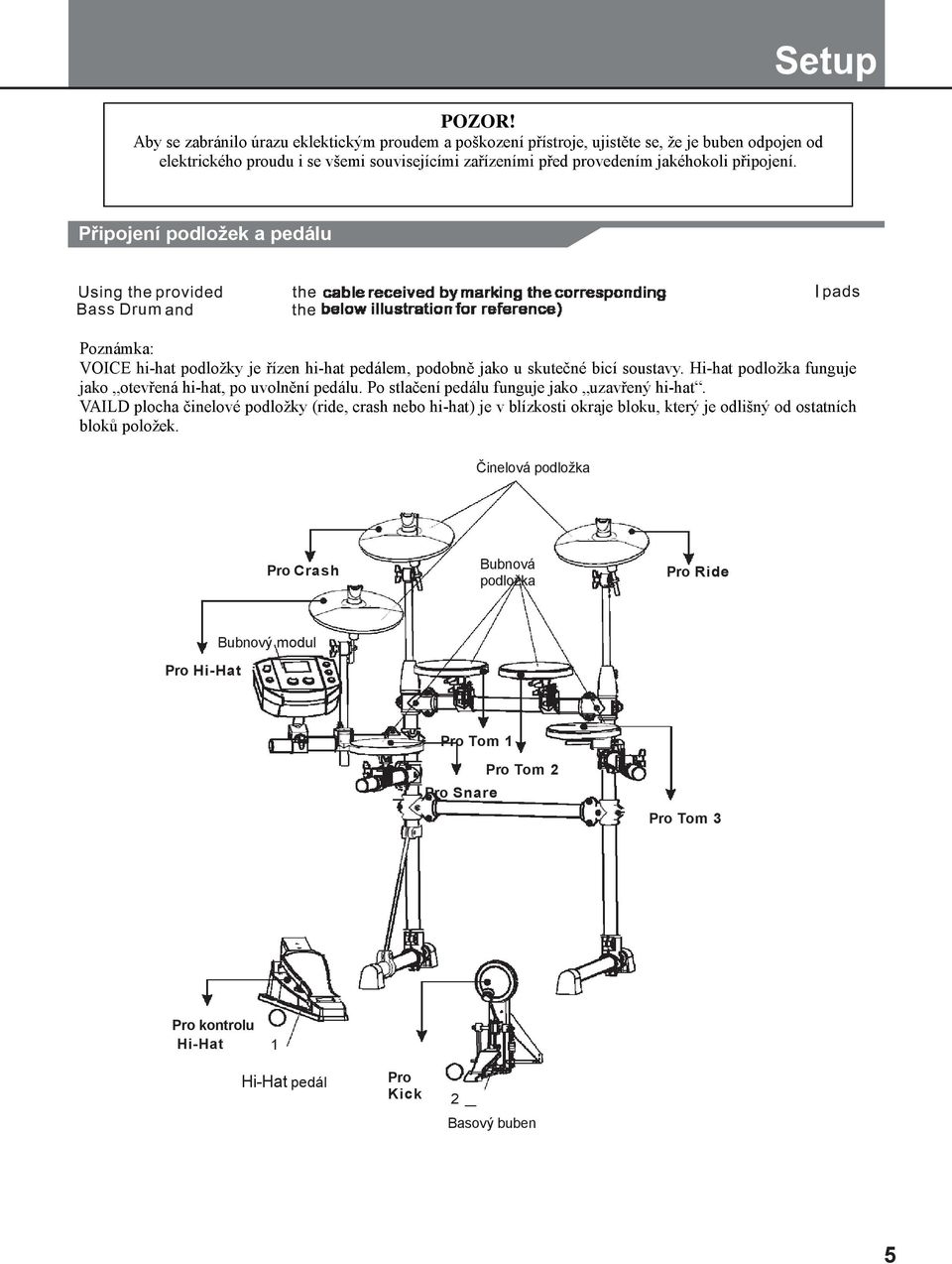

5 PZR! Aby se zabránilo úrazu eklektickým proudem a poškození přístroje, ujistěte se, že je buben odpojen od elektrického proudu i se všemi souvisejícími zařízeními před provedením jakéhokoli připojení. Připojení podložek a pedálu Bass Drum Poznámka: VICE hi-hat podložky je řízen hi-hat pedálem, podobně jako u skutečné bicí soustavy. Hi-hat podložka funguje jako otevřená hi-hat, po uvolnění pedálu. Po stlačení pedálu funguje jako uzavřený hi-hat. VAILD plocha činelové podložky (ride, crash nebo hi-hat) je v blízkosti okraje bloku, který je odlišný od ostatních bloků položek. Činelová podložka Pro Crash Bubnová podložka Pro Ride Pro Hi-Hat Bubnový modul Pro Tom 1 Pro Tom 2 Pro Snare Pro Tom 3 Pro kontrolu Hi-Hat 1 Hi-Hat pedál Pro Kick 2 Basový buben 5

6 Připojení audio zařízení 1. Pokud chcete poslouchat hlasy ze zesilovače, připojte zesilovač s výstupem L /Mono s P jacky na zadním panelu. (Pro monofonní přehrávání použijte L / mono jack, pro stereo přehrávání připojte i L / Mono a P konektory.) 2. Hlasitost se nastavuje ovladačem hlasitosti. Zesilovač Zesilovač Připojení CD přehrávače, atd.(aux. In jack) 1. The Zvukový audio output výstup of z CD a CD přehrávače player, or other nebo audio jiného source, zdroje to zvuku, connect připojeného with the AU do IN AU jack IN on konektoru the rear panel na zadním can be mixed panelu, with lze the míchat sound of se the zvukem drum. bubnu. This function Tato funkce is convenient vám umožní hrát spolu s oblíbenou písní. 2. Hlasitost externího signálu se nastavuje knoflíkem hlasitosti. Připojení sluchátek Volitelná sada stereo sluchátek lze připojit do PHNES konektoru, umístěném na zadní straně panelu bubnového modulu. * Nastavení hlasitosti na příjemnou úroveň. Připojení napájecího konektoru Ujistěte se, že je napájení vypnuté i napájecí adaptér s DC IN na zadním panelu jsou vypnuté. Poznámka: 1. Chcete-li chránit reproduktory, zesilovače a bicí modul od škod, otočte knoflík na minimální hlasitost, před vypnutím napájení. 2. Ujistěte se, že je napájení vypnuté před připojením bicího modulu a externích zařízení. MIDI a USB MIDI je zkratka pro Musical Instrument digital interface, je to celosvětově standardní komunikační rozhraní, které umožňuje komunikaci elektronických hudebních nástrojů a počítačů (všech značek) mezi sebou tak, že MIDI příkazy a další údaje mez nimi mohou projít. Tato výměna informací umožňuje vytvořit systém MIDI přístrojů a zařízení, které nabízejí mnohem větší všestrannost a kontrolu než je k dispozici s izolovanými nástroji. Ať už jste ve styku s počítači, sekvencery, expandéry nebo jinými řadiči, vaše hudební obzory budou výrazně posíleny. MIDI připojení MIDI UT: Tento terminál odesílá data z tohoto nástroje na další MIDI zařízení USB připojení Konektor USB umožňuje připojit modul přímo k počítači. Je možné připojit i bez instalace ovladačů pro Windows P / Vista / 7 a MAC S prostředí. Modul bude uznán za USB audio zařízení to přijímá a vysílá MIDI zprávy prostřednictvím jediného kabelu UBS, rozhraní USB je pouze pro MINI zprávy (MIDI přes USB) Poznámka: Pokud je USB připojen k počítači, všechny MIDI zprávy se budou přijímat a předávat přes USB. 6

7 Menu Stromové menu PATTERN Číslo Acmp hlasitost Bubnová hlas. KIT Číslo Hlasitost Reverb VICE Číslo Hlasitost MIDI pozn CLICK značení taktu Interval Položka nástroje Hlasitost V hlavním menu jsou 4 položky: PATTERN DRUM KIT VICE CLICK Činnost Stiskněte [MDE] tlačítko pro změnu režimu. Stiskněte [PAGE] tlačítko pro výběr stránky současného režimu. Stiskněte [+] / [-] tlačítko pro nastavení parametrů. Zapnutí napájení Po potvrzení, že bylo celé spojení dokončeno, otočte knoflík hlasitosti na levou stranu (minimální hlasitost), před zapnutím napájení. VLUME N FF MIDI UT S B U Nastavte spínač napájení na N pozici pro zapnutí napájení. Na displeji se objeví číslo sestavy a její kontrolka se rozsvítí. PATTERN KIT VICE CLICK Kit indikátor Nastavení hlavní hlasitosti Zatímco bubnujete do podložky, postupně otáčejte knoflíkem hlasitosti, dokud není dosaženo pohodlné hlasitosti. VLUME 7

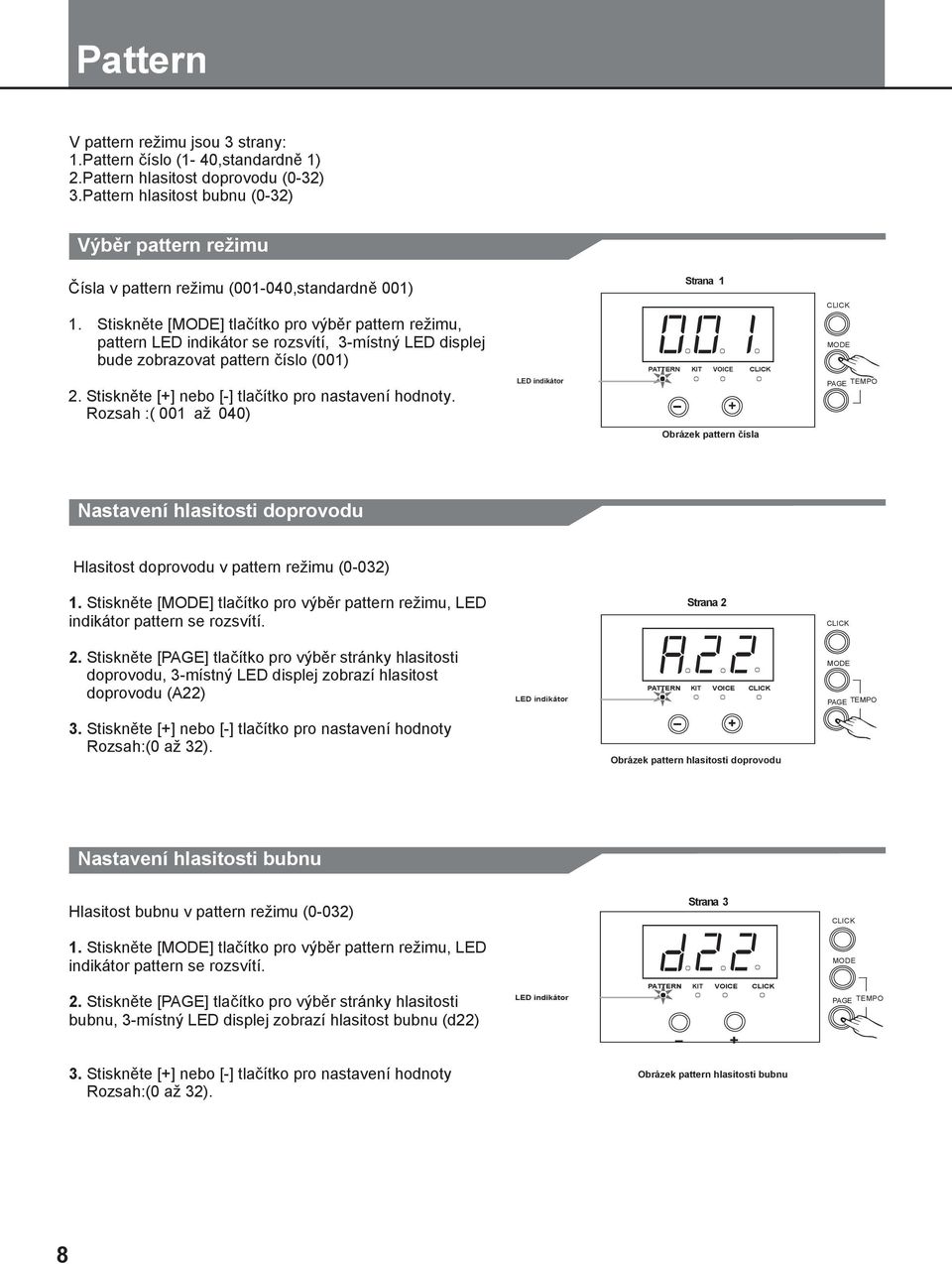

8 Pattern V pattern režimu jsou 3 strany: 1.Pattern číslo (1-40,standardně 1) 2.Pattern hlasitost doprovodu (0-32) 3.Pattern hlasitost bubnu (0-32) Výběr pattern režimu Čísla v pattern režimu ( ,standardně 001) 1. Stiskněte [MDE] tlačítko pro výběr pattern režimu, pattern LED indikátor se rozsvítí, 3-místný LED displej bude zobrazovat pattern číslo (001) LED indikátor 2. Stiskněte [+] nebo [-] tlačítko pro nastavení hodnoty. Rozsah :( 001 až 040) Strana 1 PATTERN KIT VICE CLICK brázek pattern čísla CLICK MDE PAGE TEMP Nastavení hlasitosti doprovodu Hlasitost doprovodu v pattern režimu (0-032) 1. Stiskněte [MDE] tlačítko pro výběr pattern režimu, LED indikátor pattern se rozsvítí. Strana 2 CLICK 2. Stiskněte [PAGE] tlačítko pro výběr stránky hlasitosti doprovodu, 3-místný LED displej zobrazí hlasitost doprovodu (A22) LED indikátor PATTERN KIT VICE CLICK MDE PAGE TEMP 3. Stiskněte [+] nebo [-] tlačítko pro nastavení hodnoty Rozsah:(0 až 32). brázek pattern hlasitosti doprovodu Nastavení hlasitosti bubnu Hlasitost bubnu v pattern režimu (0-032) Strana 3 CLICK 1. Stiskněte [MDE] tlačítko pro výběr pattern režimu, LED indikátor pattern se rozsvítí. MDE 2. Stiskněte [PAGE] tlačítko pro výběr stránky hlasitosti bubnu, 3-místný LED displej zobrazí hlasitost bubnu (d22) LED indikátor PATTERN KIT VICE CLICK PAGE TEMP 3. Stiskněte [+] nebo [-] tlačítko pro nastavení hodnoty Rozsah:(0 až 32). brázek pattern hlasitosti bubnu 8

9 Drum Kit V kit režimu, jsou 3 strany: 1. kit číslo ( ,standardně 1). 2. kit hlasitost (0-32). 3. kit reverb:(on/off, standardně on). Výběr kit režimu Čísla v kit režimu ( ,standardně 1). 1. Stiskněte [MDE] tlačítko pro výběr kit režimu, kit LED indikátor se rozsvítí, 3-místný LED displej bude zobrazovat kit číslo (001) 2. Stiskněte [+] nebo [-] tlačítko pro nastavení hodnoty Rozsah:( ). LED indikátor Strana 1 PATTERN KIT VICE CLICK brázek kit čísla Nastavení hlasitosti kit režimu Hlasitost v kit režimu (0-32). Strana 2 1. Stiskněte [MDE] tlačítko pro výběr kit režimu, LED indikátor kit se rozsvítí. CLICK MDE 2. Stiskněte [PAGE] tlačítko pro výběr stránky kit hlasitosti, 3- místný LED displej bude zobrazovat kit hlasitost (L30). LED indikátor PATTERN KIT VICE CLICK PAGE TEMP 3. Stiskněte [+] nebo [-] tlačítko pro nastavení hodnoty (Automatické ukládání). Rozsah:(0 až 32). brázek kit hlasitosti Zapnutí/vypnutí reverb režimu 1. Stiskněte [MDE] tlačítko pro výběr kit režimu, LED indikátor kit se rozsvítí. 2. Stiskněte [PAGE] tlačítko pro výběr strany kit reverb režimu, reverb efekt lze zapnout nebo vypnout tlačítkem [+] nebo [-]. LED indikátor PATTERN KIT VICE CLICK - Strana 3 LED indikátor PATTERN KIT VICE CLICK - 9

10 Voice Ve voice režimu jsou 3 strany:: 1. Voice číslo:(1-108). 2. Voice hlasitost:(0-32). 3. Midi note:(0-99). Výběr voice režimu Čísla ve voice režimu:(1-108). 1. Stiskněte [MDE] tlačítko pro vývěr voice režimu, voice LED indikátor se rozsvítí, udeřte do bubnu, 3-místný LED displej bude zobrazovat voice číslo. Strana 1 2. Stiskněte [+] nebo [-] tlačítko pro nastavení hodnoty (Automatické ukládání). Rozsah:(001 až 108). PZNÁMKA: Vyberete-li voice režim pro Hi-hit buben, stačí si vybrat voice skupinu 1 a 4 (automatické ukládání), na displeji bude (H1) LED indikátor PATTERN KIT VICE CLICk PATTERN KIT VICE CLICK Nastavení hlasitosti voice režimu Hlasitost ve voice režimu (0-32). 1. Stiskněte [MDE] tlačítko pro výběr voice režimu, LED indikátor kit se rozsvítí 2. Stiskněte [MDE] tlačítko pro vývěr voice režimu, voice LED indikátor se rozsvítí, udeřte do bubnu, 3-místný LED displej bude zobrazovat voice hlasitost. 3. Stiskněte [+] nebo [-] tlačítko pro nastavení hodnoty (Automatické ukládání). Rozsah:(0 až 32). Strana 2 PATTERN KIT VICE CLICK 10

11 Voice Nastavení midi note Midi note ve voice režimu:(0-99). Strana 3 1. Stiskněte [MDE] tlačítko pro výběr voice režimu, LED indikátor kit se rozsvítí 2. Stiskněte [PAGE] tlačítko pro výběr strany midi note, udeřte do bubnu, 3-místný LED displej bude zobrazovat midi note (n48). 3. Stiskněte [+] nebo [-] tlačítko pro nastavení hodnoty (Automatické ukládání). Rozsah:(0 až 99). PATTERN KIT VICE CLICK VÝCHZÍ MIDI NTE: Č. Jméno Note 1 CRASH TM TM TM RIDE 51 6 KICK 36 7 SNARE 38 8 HIHAT CLSE 42 9 HIHAT PEN HIHAT PEDAL 44 Tempo Rozsah tempa je Nastavení tempa 1.Stiskněte současně [MDE] a [ PAGE ] tlačítka, 3-místný- LED displej dočasně zobrazí stranu tempa, po dobu 3 sekund. 2. Stiskněte [+] nebo [-] pro nastavení hodnoty. CLICK MDE PATTERN KIT VICE CLICK PAGE TEMP 11

12 Click V click režimu jsou 4 strany: 1. značení taktu:(1/4-7/4,3/8,6/8). 2. Interval:(1/4,1/8,1/12,1/16,1/24,standardně 1/4). 3. Nástroj:(1-5,standarndě 1). 4. Hlasitost click režimu:(0-32). Nastavení taktu click režimu Takt v click režimu:(1/4-7/4,3/8,6/8). Strana 1 1. Stiskněte [MDE] tlačítko pro vývěr click režimu, LED indikátor click se rozsvítí 2. Stiskněte [PAGE] tlačítko pro výběr strany taktu click režimu, 3- místný-led displej zobrazí takt click režimu (4-4). 3. Stiskněte [+] nebo [-] pro nastavení hodnoty Rozsah:(1/4-7/4 nebo 3/8 nebo 6/8). PATTERN KIT VICE CLICK Poznámka: Kliknutím na tlačítko taktu bude následovat pattern režim, když hraje pattern režim, nemůže být editován. Nastavení intervalu click režimu Interval ve click režimu:(1/4,1/8,1/12,1/16,1/24,default 1/4). Strana 2 1. Stiskněte [MDE] tlačítko pro výběr click režimu, click LED indikátor se rozsvítí. 2. Stiskněte [PAGE] tlačítko pro výběr strany click interval 3-místný -LED displej zobrazí interval ve click režimu. (--4). 3. Stiskněte [+] nebo [-] tlačítko pro nastavení hodnoty. Rozsah:(--4 až -24). PATTERN KIT VICE CLICK Nastavení nástroje click režimu Nástroje ve click režimu (1-5,standardně 1). Strana 3 1. Stiskněte [MDE] tlačítko pro výběr click režimu, click LED indikátor se rozsvítí. 2. Stiskněte [PAGE] tlačítko pro výběr strany click nástroje, 3-místný-LED displej zobrazí nástroj click režimu (CL1). PATTERN KIT VICE CLICK 3. Stiskněte [+] nebo [-] pro nastavení hodnoty. Rozsah:(CL1 až CL5). Nastavení hlasitosti click režimu Hlasitost ve click režimu (0-32). Strana 4 1. Stiskněte [MDE] tlačítko pro výběr click režimu, click LED indikátor se rozsvítí Stiskněte [PAGE] tlačítko pro výběr strany hlasitosti click režimu, 3-místný-LED displej zobrazí hlasitost click režimu(l24). 3. Stiskněte [+] nebo [-] pro nastavení hodnoty Rozsah:(0 až 32) PATTERN KIT VICE CLICK

13 Restore the factory preset bnovení továrního nastavení lze provést následujícími operacemi: Zapněte napájení se stlačenými [+] a [-] tlačítky. Tato funkce nahradí stávající nastavení těchto parametrů přednastavenými hodnotami: Kit hlasitost, voice číslo, voice hlasitost and MIDI note. Přehrání dema 1. Držte tlačítko [CLICK] po dobu 2 sekund, pro vstup do dema a přehrání dema. 3-místný-LED displej bude ukazovat de. 2. Stiskněte [START/STP] tlačítko pro zastavení přehrávání dema. CLICK MDE DEM PATTERN KIT VICE CLICK PAGE TEMP Přehrání pattern režimu 1. Stiskněte [START/STP] tlačítko pro přehrání patternu. 2. Stiskněte znovu [START/STP] tlačítko, pro zastavení přehrávání. Přehrání click režimu 1. Stiskněte [CLICK] tlačítko pro začátek clicku, click indikátor začne blikat a bude následovat rytmus. 2. Stiskněte znovu [CLICK] tlačítko pro zastavení přehrávání. 13

14 Specifications Bubnová podložka 4 bubnové podložky, 3 činelové podložky, 1 hi-hat kontrolní pedál, 1 kick pedál Přednastavené kit režimy 10 přednastavených kit režimů Bubnové nástroje 108 Přednastavené pattern režimy 40 vládání MIDI UT, PWER SWITCH, USB, PHNES, START/STP,PATTERN, KIT, VICE, CLICK, MDE, PAGE, DEM, TEMP, VLUME, + / - Displej LED displej Připojení PHNES AU IN UTPUT (R & L/MN) MIDI UT USB N/FF Napájení AC adaptér ( 9V) 14

15 Preset Drum KIT list Č. Název Acoustic Standard 1 Rock Standard 2 Funk Jazz Brush Electronic 808 House Seznam bubnových nástrojů No. Name No. Name No. Name No. Name No. Name KICK 001 Standard Kick Acoustic Snare Rim 043 Camco Tom Standard Crash Bongo Low Standard Kick 2 Room Kick Rock Kick 1 Rock Kick 2 Acoustic Kick HipHop Kick Funk Kick 023 Funk Band Snare 024 Funk Band Snare Rim 025 Camco Snare 026 Camco Snare Rim 027 Brush Snare 028 Brush Snare Rim 029 Electronic Snare Camco Tom Camco Tom Tom Tom Tom Tom Tom Rock Crash Splash 1 Splash 2 Brush Crash 808 Crash HI-HAT Mute Conga Hi-hat pen Conga Hi-hat Conga Low Timbale High Timale Low Agogo High Agogo Low 009 Jazz Kick Electronic Snare Tom Standard Hi-hat pen 090 Cabasa 010 Jazz Kick Snare 052 Electronic Tom Jazz Hi-hat pen 091 Maracas Electronic Kick 808 Kick 013 House Kick House Kick 2 SNARE 015 Classic Snare Classic Snare Rim Classic Snare Classic Snare Rim Room Snare House Snare 1 House Snare 2 TM 034 Classic Tom Classic Tom Classic Tom Room Snare 2 Acoustic Snare Classic Tom 4 Classic Tom 5 Classic Tom 6 Camco Tom 1 Camco Tom 2 Camco Tom 3 Preset Pattern List 053 Electronic Tom Electronic Tom Electronic Tom Electronic Tom Electronic Tom RIDE Classic Ride Classic Ride Bell Rock Ride 808 Ride Electronic Hi-hat pen 808 Hi-hat pen 073 Standard Hi-hat Close 074 Jazz Hi-hat Close 075 Electronic Hi-hat Close Hi-hat Close 077 Standard Hi-hat Pad 078 Jazz Hi-hat Pad 079 Electronic Hi-hat Pad Hi-hat Pad 092 Short Whistle 093 Long Whistle 094 Short Guiro 095 Long Guiro 096 Claves 097 Wood Block High 098 Wood Block Low CRASH Standard Crash 1 PERCUSSTIN 081 Bongo High Mute Cuica pen Cuica Mute Triangle pen Triangle Shaker Jingle Bell Belltree Castanets Mute Surdo pen Surdo No. Name Tempo Kit No. Name Tempo Kit Fusion 1 Electronic & Funk Modern Pop HipHop Latin Jazz 1 Funk 1 Big Band 1 Funk 2 Pop Funk 1 Fusion 2 Funk 3 Fusion 3 Fusion 4 Pop Funk 2 R&B Drum & Bass 1 Break Beat Dance Drum & Bass 2 Latin Dance Swing Latin Jazz Big Band /4 Jazz Jazz /8 Ballad Pop Ballad Pop Bossa Beat Pop Pop Shuffle Samba Mambo Latin Rock Latin Pop Guitar Bossa Country Blues Rock Reggae s Rock Blues 96 2 Demo Funk

16 GM Backing Instrument List PIAN STRINGS ENSEMBLE EFFECTS 1 Acoustic Grand Piano 49 Strings Ensemble 1 97 F1 (rain) 2 Bright Acoustic Piano 50 Strings Ensemble 2 98 F2 (soundtrack) 3 Electric Grand Piano 51 Synth Strings 1 99 F3 (crystal) 4 Honky-Tonk Piano 52 Synth Strings F4 (atmosphere) 5 E.Piano 1 53 Choir Aahs 101 F5 (brightness) 6 E.Piano 2 54 Voice ohs 102 F6 (goblins) 7 Harpsichord 55 Synth Voice 103 F7 (echoes) 8 Clavi 56 rchestra Hit 104 F8 (sci-fi) MALLET BRASS ETHNIC 9 Celesta 57 Trumpet 105 Sitar 10 Glockenspiel 58 Trombone 106 Banjo 11 Music Box 59 Tuba 107 Shamisen 12 Vibraphone 60 Muted Trumpet 108 Koto 13 Marimba 61 French Horn 109 Kalimba 14 ylophone 62 Brass Section 110 Bagpipe 15 Tubular Bells 63 Synth Brass Fiddle 16 Dulcimer 64 Synth Brass Shanai RGAN REED PERCUSSIVE 17 Drawbar rgan 18 Percussive rgan 19 Rock rgan 20 Church rgan 21 Reed rgan 22 Accordion 23 Harmonica 24 Tango Accordion 65 Soprano Sax 66 Alto Sax 67 Tenor Sax 68 Baritone Sax 69 boe 70 English Horn 71 Bassoon 72 Clarinet Tinkle Bell Agogo Steel Drums Wood Block Taiko Drum Melodic Tom Synth Drum Reverse Cymbal GUITAR PIPE SUND EFFECTS 25 Nylon Guitar 26 Steel Guitar 27 Jazz Guitar 28 Clean Guitar 29 Muted Guitar 30 verdriven Guitar 31 Distortion Guitar 32 Guitar Harmonics 73 Piccolo 74 Flute 75 Recorder 76 Pan Flute 77 Blown Bottle 78 Shakuhachi 79 Whistle 80 carina Guitar Fret Noise Breath Noise Seashore Bird Tweet Telephone Ring Helicopter Applause Gunshot BASS 33 Acoustic Bass 34 Finger Bass 35 Pick Bass 36 Fretless Bass 37 Slap Bass 1 38 Slap Bass 2 39 Synth Bass 1 40 Synth Bass 2 LEAD 81 Lead1 (square) 82 Lead2 (sawtooth) 83 Lead3 (calliope) 84 Lead4 (chiff) 85 Lead5 (charang) 86 Lead6 (voice) 87 Lead7 (fifths) 88 Lead8 (bass & Lead) STRINGS 41 Violin 42 Viola 43 Cello 44 Contrabass 45 Tremolo Strings 46 Pizzicato Strings 47 rchestral Harp 48 Timpani PAD 89 Pad1 (newage) 90 Pad2 (warm) 91 Pad3 (Polysynth) 92 Pad4 (choir) 93 Pad5 (bowed) 94 Pad6(metallic) 95 Pad7 (halo) 96 Pad8 (sweep) 16

17 GM Drum Kit List Click NET N. Standard 1 (bank 0 ) Standard 2(bank 4) Room (bank 8 ) Rock (bank 16 ) Funk (bank 17 ) 27-D#1 High Q 28-E1 Slap 29-F1 Scratch Push 30-F#1 Scratch Pull 31-G1 Sticks 32-G#1 Square Click 33-A1 Metronome Click 34-A#1 Metronome Bell 35-B1 Acoustic Bass Drum Room Bass Drum 1 Rock Bass Drum 1 Funk Bass Drum 1 36-C2 Standard 1 Bass Drum Standard 2 Bass Drum Room Bass Drum 2 Rock Bass Drum 2 Funk Bass Drum 2 37-C#2 Side Stick 38-D2 Standard 1 Snare Standard 2 Snare Room Snare Rock Snare Funk Snare 39-D#2 Hand Clap 40-E2 41-F2 42-F#2 43-G2 44-G#2 45-A2 46-A#2 47-B2 48-C3 49-C#3 50-D3 51-D#3 Standard 1 Snare Rim Standard 2 Snare Rim Room Snare Rim Rock Snare Rim Standard 1 Tom 6 Standard 2 Tom 6 Room Tom 6 Rock Tom 6 Standard 1 Hi-hat Close Standard 2 Hi-hat Close Room Hi-hat Close Rock Hi-hat Close Standard 1 Tom 5 Standard 2 Tom 5 Room Tom 5 Rock Tom 5 Standard 1 Hi-hat Pedal Standard 2 Hi-hat Pedal Room Hi-hat Pedal Rock Hi-hat Pedal Standard 1 Tom 4 Standard 2 Tom 4 Room Tom 4 Rock Tom 4 Standard 1 Hi-hat pen Standard 2 Hi-hat pen proom Hi-hat en Rock Hi-hat pen Standard 1 Tom 3 Standard 2 Tom 3 Room Tom 3 Rock Tom 3 Standard 1 Tom 2 Standard 2 Tom 2 Room Tom 2 Rock Tom 2 Standard 1 Crash 1 Standard 2 Crash 1 Room Crash 1 Rock Crash 1 Standard 1 Tom 1 Standard 2 Tom 1 Room Tom 1 Rock Tom 1 Standard 1 Ride Standard 2 Ride Room Ride Rock Ride Funk Snare Rim Funk Tom 6 Funk Hi-hat Close Funk Tom 5 Funk Hi-hat Pedal Funk Tom 4 Funk Hi-hat pen Funk Tom 3 Funk Tom 2 Funk Crash 1 Funk Tom 1 Funk Ride 52-E3 Chinese Cymbal 1 53-F3 Ride Bell Room Ride Bell Rock Ride Bell 54-F#3 Tambourine 55-G3 Splash Cymbal Room Splash Cymbal Rock Splash Cymbal 56-G#3 Standard 1 Cowbell Standard 2 Cowbell Room Cowbell Rock Cowbell 57-A3 Standard 1 Crash 2 Standard 2 Crash 2 Room Crash 2 Rock Crash 2 Funk Crash 2 58-A#3 Vibra-slap 59-B3 Ride Cymbal 60-C4 Hi Bongo 61-C#4 Low Bongo 62-D4 Mute Hi Conga 63-D#4 pen Hi Conga 64-E4 Low Conga 65-F4 High Timbale 66-F#4 Low Timbale 67-G4 High Agogo 68-G#4 Low Agogo 69-A4 Cabasa 70-A#4 Maracas 71-B4 Short Whistle 72-C5 Long Whistle 73-C#5 Short Guiro 74-D5 Long Guiro 75-D#5 Claves 76-E5 Hi Wood Block 77-F5 Low Wood Block 78-F#5 Mute Cuica 79-G5 pen Cuica 80-G#5 Mute Triangle 81-A5 pen Triangle 82-A#5 Shaker 83-B5 Jingle Bell 84-C6 Bell Tree 85-C#6 Castanets 86-D6 Mute Surdo 87-D#6 pen Surdo 17

18 GM Drum Kit List NET N. Electronic (bank 24 ) 808 (bank 25 ) House (bank 28 ) Jazz (bank 32 ) Brush (bank 40 ) 27-D#1 28-E1 29-F1 30-F#1 31-G1 32-G#1 33-A1 34-A#1 35-B1 36-C2 Electronic Bass Drum Bass Drum 1 House Bass Drum 1 Jazz Bass Drum 1 Electronic Bass Drum Bass Drum 2 House Bass Drum 2 Jazz Bass Drum 2 37-C#2 38-D2 Electronic Snare 808 Snare House Snare Jazz Snare Brush Snare 39-D#2 House Hand Clap 40-E2 41-F2 42-F#2 43-G2 44-G#2 45-A2 46-A#2 47-B2 48-C3 49-C#3 50-D3 Electronic Snare Rim 808 Snare Rim House Snare Rim Jazz Snare Rim Electronic Tom Tom 6 House Tom 6 Jazz Tom 6 Electronic Hi-hat Close 808 Hi-hat Close House Hi-hat Close Jazz Hi-hat Close Electronic Tom Tom 5 House Tom 5 Jazz Tom 5 Electronic Hi-hat Pedal 808 Hi-hat Pedal House Hi-hat Pedal Jazz Hi-hat Pedal Electronic Tom Tom 4 House Tom 4 Jazz Tom 4 Electronic Hi-hat pen 808 Hi-hat pen House Hi-hat pen Jazz Hi-hat pen Electronic Tom Tom 3 House Tom 3 Jazz Tom 3 Electronic Tom Tom 2 House Tom 2 Jazz Tom Crash 1 Electronic Tom Tom 1 House Tom 1 Jazz Tom 1 Brush Bass Drum 1 Brush Bass Drum 2 Brush Snare Rim Brush Tom 6 Brush Tom 5 Brush Tom 4 Brush Tom 3 Brush Tom 2 Brush Crash 1 Brush Tom 1 Brush Ride 51-D#3 Jazz Ride 52-E3 53-F3 54-F#3 55-G3 56-G#3 57-A3 < 808 Crash 2 ChineseCymbal 2 Brush Crash 2 58-A#3 59-B3 60-C4 61-C#4 62-D4 63-D#4 64-E4 65-F4 66-F#4 67-G4 68-G#4 69-A4 70-A#4 71-B4 72-C5 73-C#5 74-D5 75-D#5 76-E5 77-F5 78-F#5 79-G5 80-G#5 81-A5 82-A#5 83-B5 84-C6 85-C#6 86-D6 87-D#6 808 Mute Hi Conga 808 pen Hi Conga 808 Low Conga 808 Maracas 808 Claves 18

19 MIDI Implementation Chart Základní Kanál Režim Funkce Vysíláno Uznáno Poznámky Výchozí 10 ch 1-16 Změněný Standardní Zprávy Změněný ************** ************** Skutečný hlas ************** Note zapnuto 99H, V= Note Číslo: Rychlost Note vypnuto (9 9H. V=0) Poté Klávesy Dotykový Kanály hýbání tónu vládání 0 Změna Změny programu Exkluzivní systém Systém Časté : Pozice songu : Výběr songu Bank select Modulace Portamento čas Zadávání dat Hlasitost Pan Expression Sustain Pedál Portamento N/FF Sostenuto Pedál Soft Pedál Reverb Program Refrén Program Reverb Level Refrén Level All Sound FF Reset All Controller All Notes FF : Melodie Systém : Hodiny V reálném čase : Příkazy Aux: Lokální N/FF : Všechny Notes FF Zprávy : Aktivní smysl : Reset START \ STP : AN : NE 19

20 DD402D-G11
