Lineární pohon příslušenství (upevnění a snímače polohy) konstrukční řada OSP-E

Transkript

1 Lineární pohon příslušenství (upevnění a snímače polohy) konstrukční řada OSP- Obsah Název Pohyblivý unašeč Upevnění vík Upevnění vík (pro lineární pohon s vedením) Středová podpěra Středová podpěra (pro lineární pohon s vedením) Upevnění do profi lu Konzola Upevňovací lišta Lišta s T-drážkou Spojovací lišta Upevnění motoru pro sérii OSP- řemen (příruba a spojka motoru, těleso spojky) Upevnění motoru pro sérii OSP-..BHD řemen (příruba a spojka motoru, těleso spojky) Upevnění motoru pro sérii OSP- vřeteno (příruba a spojka motoru, těleso spojky) Planetová převodovka a příruba motoru pro sérii OSP--BHD řemen Řemenová převodovka (pro sérii OSP-..S, ST, SR, SBR) Snímač polohy Upevnění přírubou (jen pro sérii OSP-..SR, SBR) Upevnění výkyvným čepem (jen pro sérii OSP-..SR, SBR) Protikus k upevnění výkyvným čepem (jen pro sérii OSP-..SR, SBR) Vidlice podle ISO 8140 (jen pro sérii OSP-..SR) Kloubové oko podle ISO 8139 (jen pro sérii OSP-..SR, SBR) Vyrovnávací spojka k pístnicím (jen pro sérii OSP-..SR, SBR) Kabelový kanál Katalogový list CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ CZ Katalogový list CZ 121

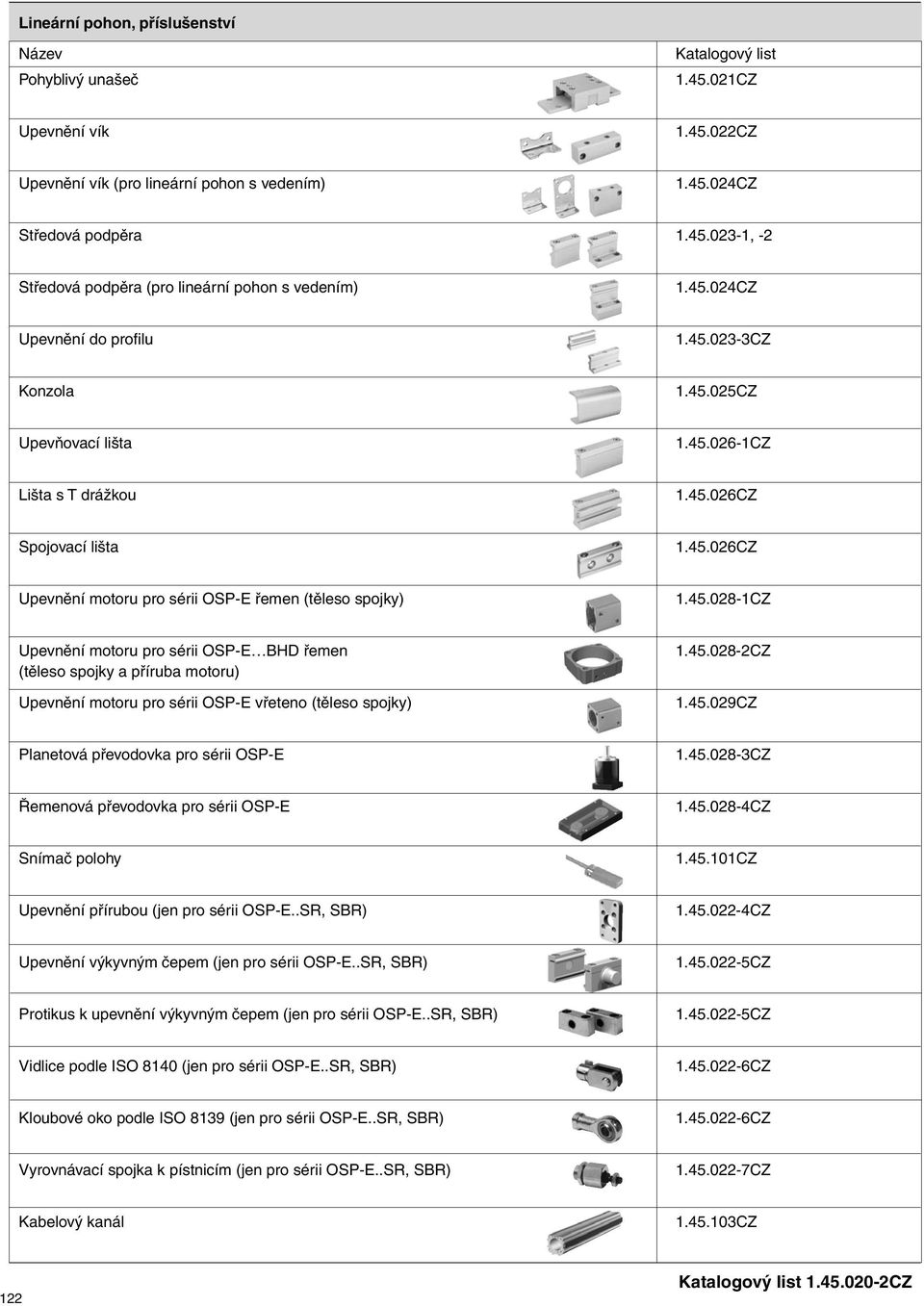

2 Lineární pohon, příslušenství Název Pohyblivý unašeč Katalogový list CZ Upevnění vík CZ Upevnění vík (pro lineární pohon s vedením) CZ Středová podpěra , -2 Středová podpěra (pro lineární pohon s vedením) CZ Upevnění do profi lu CZ Konzola CZ Upevňovací lišta CZ Lišta s T drážkou CZ Spojovací lišta CZ Upevnění motoru pro sérii OSP- řemen (těleso spojky) CZ Upevnění motoru pro sérii OSP- BHD řemen (těleso spojky a příruba motoru) Upevnění motoru pro sérii OSP- vřeteno (těleso spojky) CZ CZ Planetová převodovka pro sérii OSP CZ Řemenová převodovka pro sérii OSP CZ Snímač polohy CZ Upevnění přírubou (jen pro sérii OSP-..SR, SBR) CZ Upevnění výkyvným čepem (jen pro sérii OSP-..SR, SBR) CZ Protikus k upevnění výkyvným čepem (jen pro sérii OSP-..SR, SBR) CZ Vidlice podle ISO 8140 (jen pro sérii OSP-..SR, SBR) CZ Kloubové oko podle ISO 8139 (jen pro sérii OSP-..SR, SBR) CZ Vyrovnávací spojka k pístnicím (jen pro sérii OSP-..SR, SBR) CZ Kabelový kanál CZ 122 Katalogový list CZ

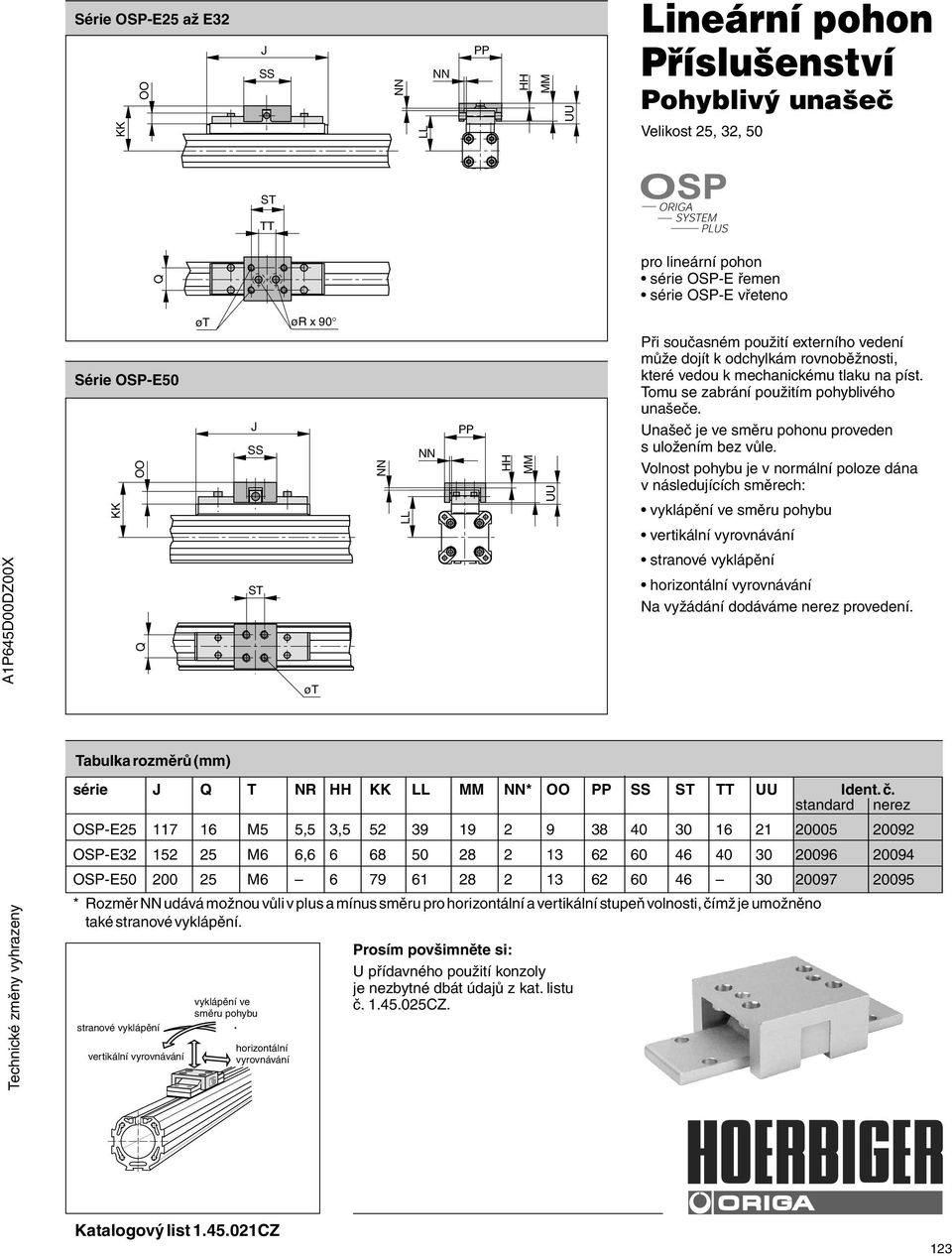

3 Série OSP-25 až 32 KK OO J SS NN LL NN PP HH MM UU Lineární pohon Příslušenství Pohyblivý unašeč ST TT Q pro lineární pohon série OSP- řemen série OSP- vřeteno Série OSP-50 KK OO øt J SS ør x 90 NN LL NN PP HH MM UU Při současném použití externího vedení může dojít k odchylkám rovnoběžnosti, které vedou k mechanickému tlaku na píst. Tomu se zabrání použitím pohyblivého unašeče. Unašeč je ve směru pohonu proveden s uložením bez vůle. Volnost pohybu je v normální poloze dána v následujících směrech: vyklápění ve směru pohybu vertikální vyrovnávání A1P645D00DZ00X Q ST øt stranové vyklápění horizontální vyrovnávání Na vyžádání dodáváme nerez provedení. Technické změny vyhrazeny série J Q T NR HH KK LL MM NN* OO PP SS ST TT UU Ident. č. standard nerez OSP M5 5,5 3, OSP M6 6, OSP M * Rozměr NN udává možnou vůli v plus a mínus směru pro horizontální a vertikální stupeň volnosti, čímž je umožněno také stranové vyklápění. stranové vyklápění vertikální vyrovnávání vyklápění ve směru pohybu horizontální vyrovnávání Prosím povšimněte si: U přídavného použití konzoly je nezbytné dbát údajů z kat. listu č CZ. Katalogový list CZ 123

4 Lineární pohon Příslušenství Pohyblivý unašeč Série OSP-25 až 32 OSP ORIGA SYSTM PLUS pro lineární pohon série OSP- řemen série OSP- vřeteno Při současném použití externího vedení může dojít k odchylkám rovnoběžnosti, které vedou k mechanickému tlaku na píst. Tomu se zabrání použitím pohyblivého unašeče. Unašeč je ve směru pohonu proveden s uložením bez vůle. Volnost pohybu je v normální poloze dána v následujících směrech: vyklápění ve směru pohybu vertikální vyrovnávání stranové vyklápění horizontální vyrovnávání Na vyžádání dodáváme nerez provedení. Série OSP-50 Série J Q T ør HH KK LL MM NN* OO PP SS ST TT UU Ident. č. standard nerez OSP M5 5,5 3, OSP M6 6, OSP M * Rozměr NN udává možnou vůli v plus a mínus směru pro horizontální a vertikální stupeň volnosti, čímž je umožněno také stranové vyklápění. Povšimněte si prosím: U přídavného použití konzoly je nezbytné dbát údajů z katalogového listu CZ stranové vyklápění vertikální vyrovnávání vyklápění ve směru pohybu ho ri zon tální vyrovnávání 124 Katalogový list CZ

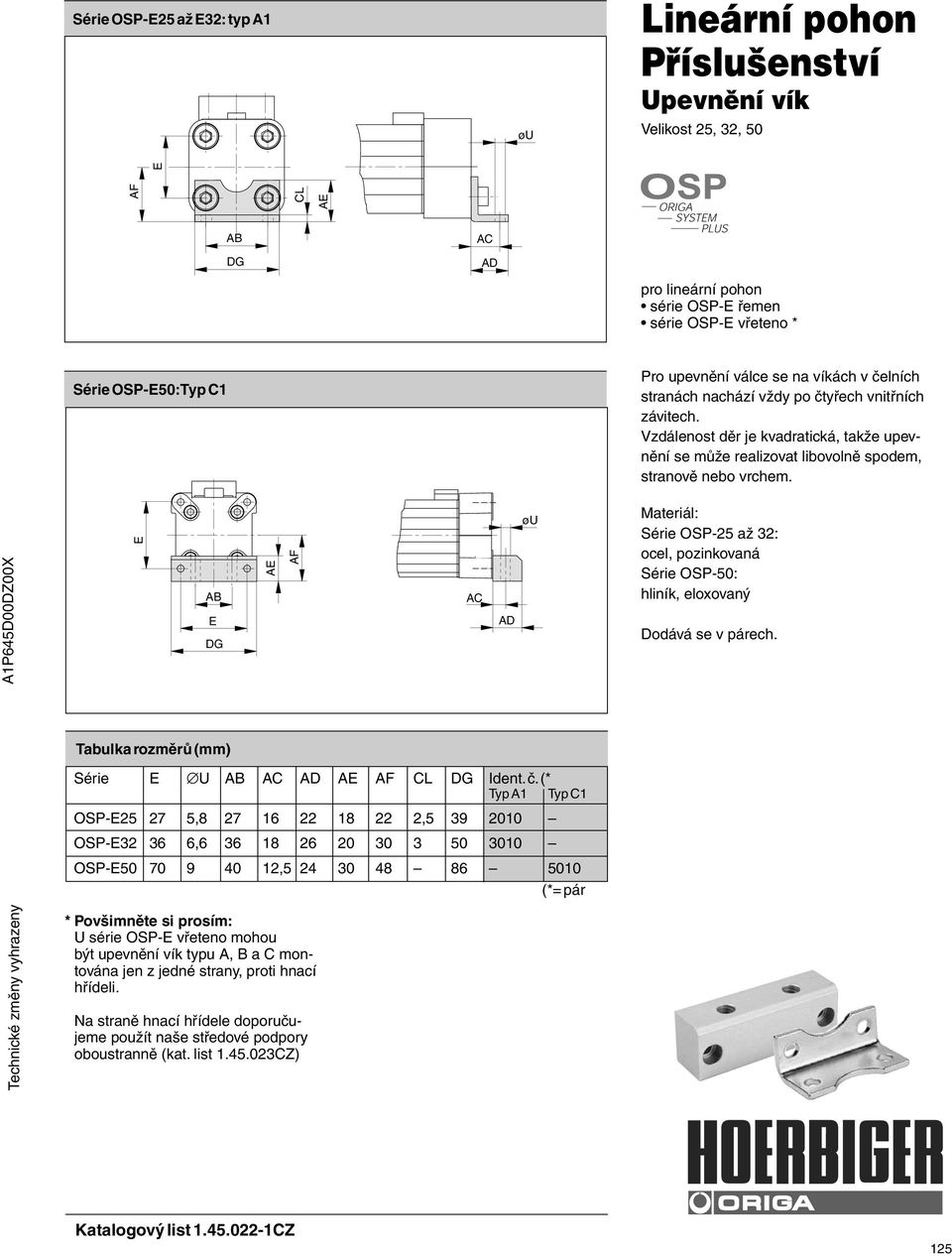

5 Série OSP-25 až 32: typ A1 øu Lineární pohon Příslušenství Upevnění vík CL A AB DG AC AD pro lineární pohon série OSP- řemen série OSP- vřeteno * Série OSP-50: Typ C1 Pro upevnění válce se na víkách v čelních stranách nachází vždy po čtyřech vnitřních závitech. Vzdálenost děr je kvadratická, takže upevnění se může realizovat libovolně spodem, stranově nebo vrchem. A1P645D00DZ00X AB DG A AC AD øu Materiál: Série OSP-25 až 32: ocel, pozinkovaná Série OSP-50: hliník, eloxovaný Dodává se v párech. Série U AB AC AD A CL DG Ident. č. (* Typ A1 Typ C1 OSP , , OSP , OSP , (*= pár Technické změny vyhrazeny * Povšimněte si prosím: U série OSP- vřeteno mohou být upevnění vík typu A, B a C montována jen z jedné strany, proti hnací hřídeli. Na straně hnací hřídele doporučujeme použít naše středové podpory oboustranně (kat. list CZ) Katalogový list CZ 125

6 Lineární pohon Příslušenství Upevnění vík Série OSP-25BHD až 32BHD: Typ C25, C32 øu AB DG A AC AD Pro lineární pohon s integrovaným kladkovým vedením série OSP-..BHD Pro upevnění válce se na víkách v čelních stranách nachází vždy po osmi vnitřních závitech. Série OSP-50BHD: Typ C50 Materiál: hliník, eloxovaný øu Dodává se v párech. AB A AC AG AD DG Série Typ U AB AC AD A AG DG Ident. č. * OSP-25BHD C , OSP-32BHD C OSP-50BHD C , (*= pár 126 Katalogový list CZ

7 Série OSP-25SR až 32SR: Typ A1SR U Lineární pohon Příslušenství Upevnění vík AB DG CL A AC AD pro lineární pohon s vřetenem s trapézovým závitem a pístnicí série OSP-..SR série OSP-..SBR Série OSP-50SR: Typ C1SR KU U Pro upevnění válce se na víkách v čelních stranách nachází vždy po čtyřech vnitřních závitech. Vzdálenost děr je kvadratická, takže upevnění se může realizovat libovolně spodem, stranově nebo vrchem. AB DG A AC AD KV Materiál: série OSP-25 až 32: pozinkovaná ocel série OSP-50: hliník, eloxovaný Dodává se v párech. Série U AB AC AD A CL DG NKU KV Ident. č. * Typ A1SR Typ C1SR OSP-25SR 27 5, , OSP-32SR 36 6, OSP-50SR , (*= kus * Povšimněte si prosím: U série OSP- vřeteno mohou být upevnění vík typu A a C montována jen z jedné strany, proti hnací hřídeli. Na straně hnací hřídele doporučujeme použít naše středové podpory oboustranně (kat. list CZ) Katalogový list CZ 127

8 Lineární pohon Příslušenství Upevnění přírubou C Série OSP-25SR až 32SR: Typ C-.. FB TF UF pro lineární pohon s vřetenem s trapézovým závitem a pístnicí série OSP-..SR W MF R Příruba C/ může být montována jen na straně pístnice pohonu. Materiál: Al upevnění přírubou C-.. Série Typ FB MF R TF UF W Obj. číslo OSP-25SR C OSP-32SR C OSP-50SR C Katalogový list CZ

9 Série OSP-25SR až 50SR: Typ N-.. l TL Lineární pohon Příslušenství Upevnění výkyvným čepem - N TM XV min = = XV+1/2 zdvih XV+ max. zdvih TD e9 UW TL pro lineární pohon s vřetenem s trapézovým závitem a pístnicí Materiál: Al série OSP-..SR série OSP-..SBR upevnění výkyvnými čepy N Serie Typ l TD TL TM UW XV XV+ XV+ obj. e9 min 1/2 zdvih max. zdvih číslo OSP-25SR N OSP-32SR N , , OSP-50SR N Upevnění s výkyvnými čepy se připevňují na rybinové drážky na profi lu pohonu a dají se spojitě přesouvat v axiálním směru. Poznámka: Dodává se v párech. Série OSP-25SR až 50SR: Typ L D1 A D H7 Protikus L k upevnění výkyvnými čepy N C C 1 pro lineární pohon s vřetenem s trapézovým závitem a pístnicí D2 A1 série OSP-..SR B Poznámka: Dodává se v párech. Materiál: Al protikus L Serie Typ A A 1 B C C 1 D H7 D 1 D 2 Hmot- obj. nost číslo (kg) OSP-25SR L ,5 8,4 9 0,06 PD OSP-32SR L-040/ ,5 8,4 9 0,06 PD OSP-50SR L-063/ ,5 10,5 11 0,10 PD Katalogový list CZ 129

10 Lineární pohon Příslušenství Klouby pístnice Vidlice podle ISO 8140 (CTOP RP102P) Typ: GK-.. CL W C øck L vidlice podle ISO 8140 kloubové oko podle ISO 8139 vyrovnávací spojka CM KK série OSP-..SR série OSP-..SBR (lineární pohon s vřetenem s trapézovým závitem a pístnicí) Údaje pro objednávku, tabulka rozměrů (mm), hmotnost Série Typ CK C CL CM KK L W hmotnost(kg) obj. číslo OSP-25SR GK-M10X1, M10x1, ,08 KY6135 OSP-32SR GK-M10x1, M10x1, ,08 KY6135 OSP-50SR GK-M16x1, M16x1, ,30 KY6139 Kloubové oko podle ISO 8139 (CTOP RP103 P) Typ: GA-.. L øcn C A N U KK øz 1 R W SW Údaje pro objednávku, tabulka rozměrů (mm), hmotnost Série Typ A C CN N R KK L SW U W NZ 1 hmotnost obj. (kg) číslo OSP-25SR GA-M10 x 1, M10x1, , ,072 KY 6147 OSP-32SR GA-M10 x 1, M10x1, , ,072 KY 6147 OSP-50SR GA-M16 x 1, M16x1, ,21 KY Katalogový list CZ

11 4 Vyrovnávací spojka pro pístnice Typ: AK-.. 4 úhlové vyrovnání 4 C SW5 SW1 SW4 KK max. 2 øf 4 KK B SW2 SW3 radiální vyrovnání střední osy D Údaje pro objednávku, tabulka rozměrů (mm), hmotnost Série Typ B C D IF KK SW1 SW2 SW3 SW4 SW5 hmotnost obj. číslo (kg) OSP-25SR AK-M 10x1, ,5 M10x1, ,218 KY 1129 OSP-32SR AK-M 10x1, ,5 M10x1, ,218 KY 1129 OSP-50SR AK -M16x1, ,5 M16x1, ,637 KY 1133 Katalogový list CZ 131

12 Série OSP-25, 32, 50, Typ 1 (Upevnění shora / zespod pomocí průchozích děr) DQ Lineární pohon Příslušenství Středová podpěra øuu DH øu N F Q DR DO DP DM DN DK DS pro lineární pohon série OSP- řemen série OSP- vřeteno Série OSP-25, 32, 50, Typ D1 (Upevnění zespod dvěma šrouby) Poznámka k typu 1 a D1: Montáž středových podpěr je možná také na spodní straně válce. Vezměte prosím také v úvahu odlišné míry ve vztahu ke středu válce. DQ Pokyny k dimenzování viz kat. listy č CZ, CZ, CZ, CZ A1P647D00DZ00X DH DO DP Q M R DF DT Nerez provedení na vyžádání Série R U UU DF DH DK DM DN DO DP DQ DR DS DT F M N Q ident. č. Typ 1 Typ D1 OSP-25 M5 5, , ,5 8 5, ,5 28, OSP-32 M5 5, , ,5 10 5, ,5 35, OSP-50 M Technické změny vyhrazeny Katalogový list CZ 133

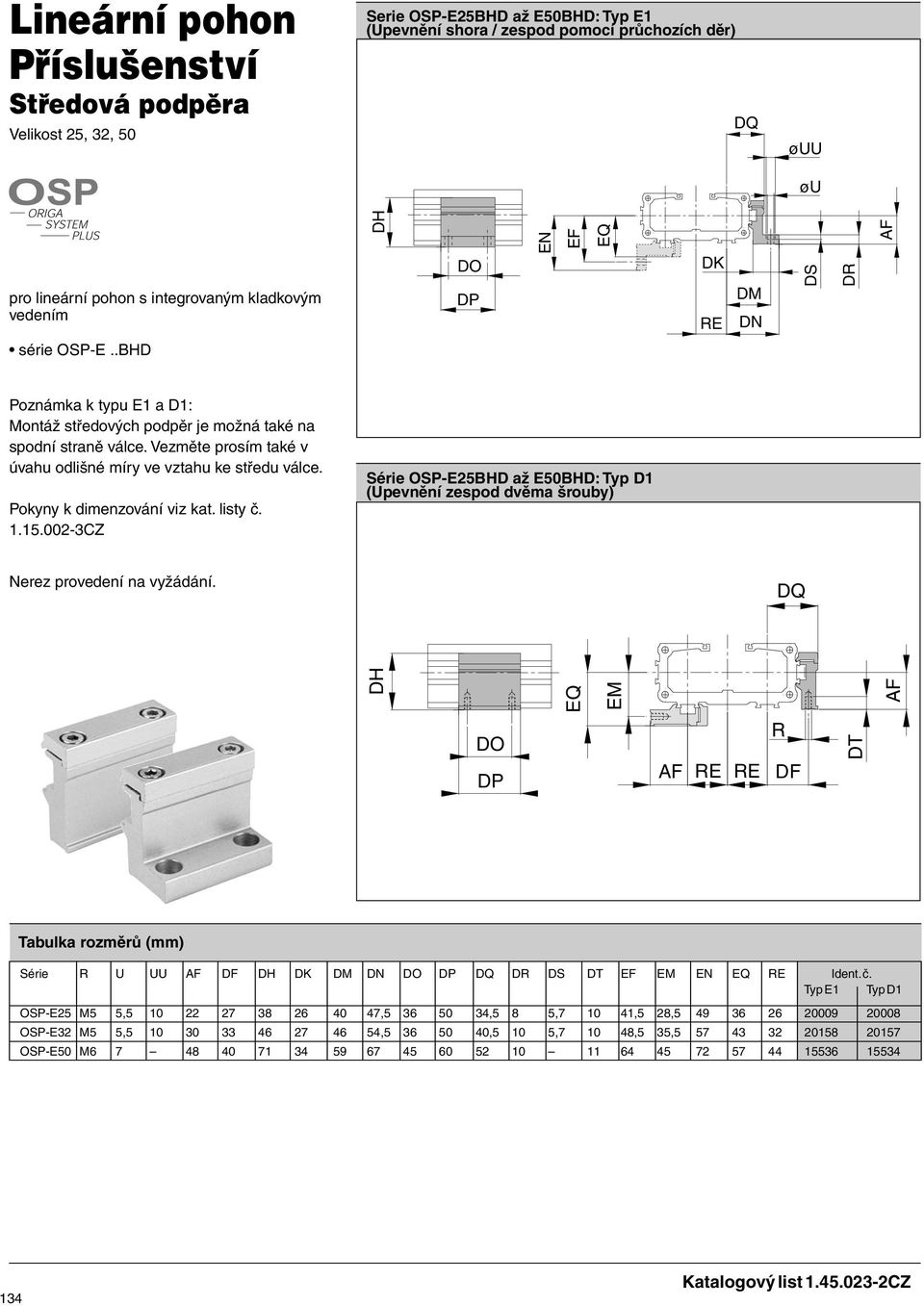

13 Lineární pohon Příslušenství Středová podpěra Serie OSP-25BHD až 50BHD: Typ 1 (Upevnění shora / zespod pomocí průchozích děr) DQ øuu øu pro lineární pohon s integrovaným kladkovým vedením DH DO DP N F série OSP-..BHD Poznámka k typu 1 a D1: Montáž středových podpěr je možná také na spodní straně válce. Vezměte prosím také v úvahu odlišné míry ve vztahu ke středu válce. Pokyny k dimenzování viz kat. listy č CZ Série OSP-25BHD až 50BHD: Typ D1 (Upevnění zespod dvěma šrouby) Nerez provedení na vyžádání. DQ DH Q M Q DK R DM DN DS DR DO DP R R R DF DT Série R U UU DF DH DK DM DN DO DP DQ DR DS DT F M N Q R Ident. č. Typ 1 Typ D1 OSP-25 M5 5, , ,5 8 5, ,5 28, OSP-32 M5 5, , ,5 10 5, ,5 35, OSP-50 M Katalogový list CZ

14 Série OSP-25 až 50, typ MA-.. Série OSP-.. DQ U Víceosý systém Příslušenství DH Profilová upevnění DO DP DO DK DM DN DR Série OSP-..BHD Pro lineární pohon série OSP- DH DQ U Materiál: eloxovaný hliník Nerez provedení na vyžádání. Upevnění jsou dodávána v párech. DO DP DO DK R DM DN DR Hmotnost [kg] Série MA-25 0,3 MA-32 0,4 MA-50 0,8 Hmotnost [kg] na pár Série Typ R U DF DH DK DM DN DO DP DQ DR DT F M N Q R Obj. číslo OSP-25 MA-25 M5 5, , , ,5 28, OSP-32 MA-32 M5 5, , , ,5 35, OSP-50 MA-50 M Lineární pohony viz CZ, CZ, CZ, CZ, CZ, CZ Katalogový list CZ 135

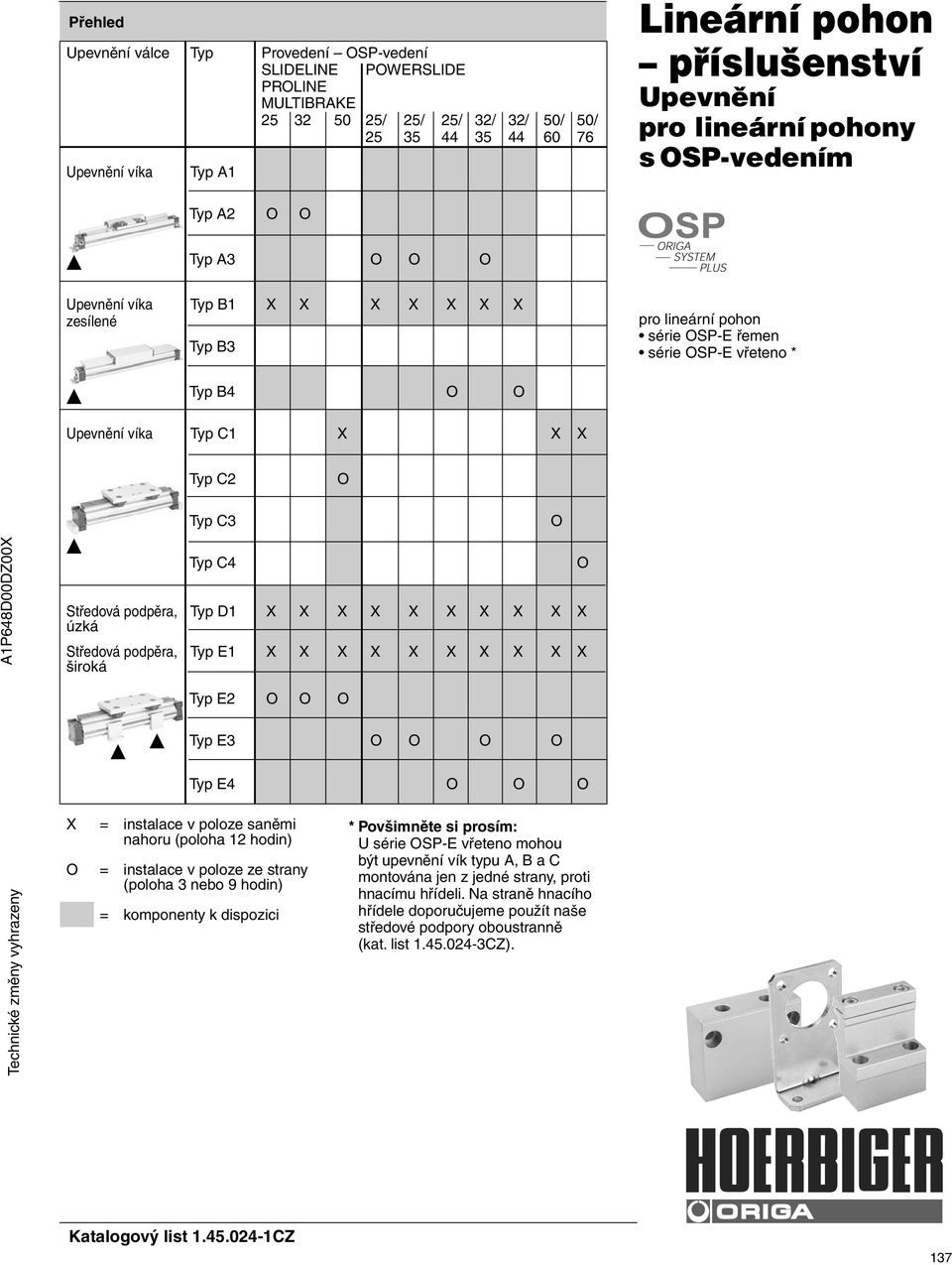

15 Přehled Upevnění válce Typ Provedení OSP-vedení SLIDLIN POWRSLID PROLIN MULTIBRAK / 25/ 25/ 32/ 32/ 50/ 50/ Upevnění víka Typ A1 Lineární pohon příslušenství Upevnění pro lineární pohony s OSP-vedením Typ A2 O O Typ A3 O O O Upevnění víka Typ B1 X X X X X X X zesílené Typ B3 pro lineární pohon série OSP- řemen série OSP- vřeteno * Typ B4 O O Upevnění víka Typ C1 X X X Typ C2 O Typ C3 O A1P648D00DZ00X Typ C4 Středová podpěra, Typ D1 X X X X X X X X X X úzká Středová podpěra, Typ 1 X X X X X X X X X X široká O Typ 2 O O O Typ 3 O O O O Typ 4 O O O Technické změny vyhrazeny X O = instalace v poloze saněmi nahoru (poloha 12 hodin) = instalace v poloze ze strany (poloha 3 nebo 9 hodin) = komponenty k dispozici * Povšimněte si prosím: U série OSP- vřeteno mohou být upevnění vík typu A, B a C montována jen z jedné strany, proti hnacímu hřídeli. Na straně hnacího hřídele doporučujeme použít naše středové podpory oboustranně (kat. list CZ). Katalogový list CZ 137

16 Upevnění vík * Pro upevnění válce se na víkách v čelních stranách nachází vždy po čtyřech vnitřních závitech. Vzdálenost děr je kvadratická, takže upevnění se může realizovat libovolně spodem, stranově nebo vrchem. Série OSP 25, 32: Typ A øu Materiál: série OSP-25, 32: ocel, pozinkovaná série OSP-50: hliník, eloxovaný Dodává se v párech. AB DG CL A A A Typ A1 Typ A2 Typ A3 AC AD Série OSP 25, 32: Typ B øu CL A A A AB DG Typ B1 Typ B3 Typ B4 AC AD rozměry A a (závislé na variantě upevnění) Způsob rozměr upev- A nění u velikosti u velikosti A A A B B3 B C C C C Série OSP 50: Typ C AB DG A A A A Typ C1 Typ C2 Typ C3 Typ C4 AC AD øu Série U AB AC AD CL D OSP , ,5 39 OSP , OSP , * viz přehled upevnění str CZ 138 Katalogový list CZ

17 DH Série OSP-25, 32, 50: Typ. (upevnění shora/zespod pomocí průchozích děr) Typ 1 Typ 2 Typ 3 Typ 4 DO DR DR DR DR N F Q DQ DK øu Středová podpěra Poznámka k typu 1 a D1: Montáž středové podpory je možná i na spodní straně válce. Povšimněte si zde prosím rozdílných rozměrů ve vztahu ke středu válce. Pokyny k dimenzování viz kat. list č CZ, CZ, CZ Nerezové provedení na vyžádání. DP DM DN Série OSP-25, 32, 50: Typ D1 (upevnění zespod pomocí závitového šroubu) DH DO DP Q M DQ R DT rozměr DR a (závislé na variantě upevnění) Způsob rozměr upev- A nění u velikosti u velikosti D DF Série R U DF DH DK DM DN DO DP DQ DT F M N Q OSP-25 M5 5, , , ,5 28, OSP-32 M5 5, , , ,5 35, OSP-50 M Údaje pro objednávku upevnění Typ A Typ B Typ C Typ D Typ Druh upevnění Ident. č. (varianty) velikost A1 *) A2 *) A3 *) B1 *) B3 *) B4 *) C1 *) 5010 C2 *) C3 *) C4 *) D Katalogový list CZ (* pár) 139

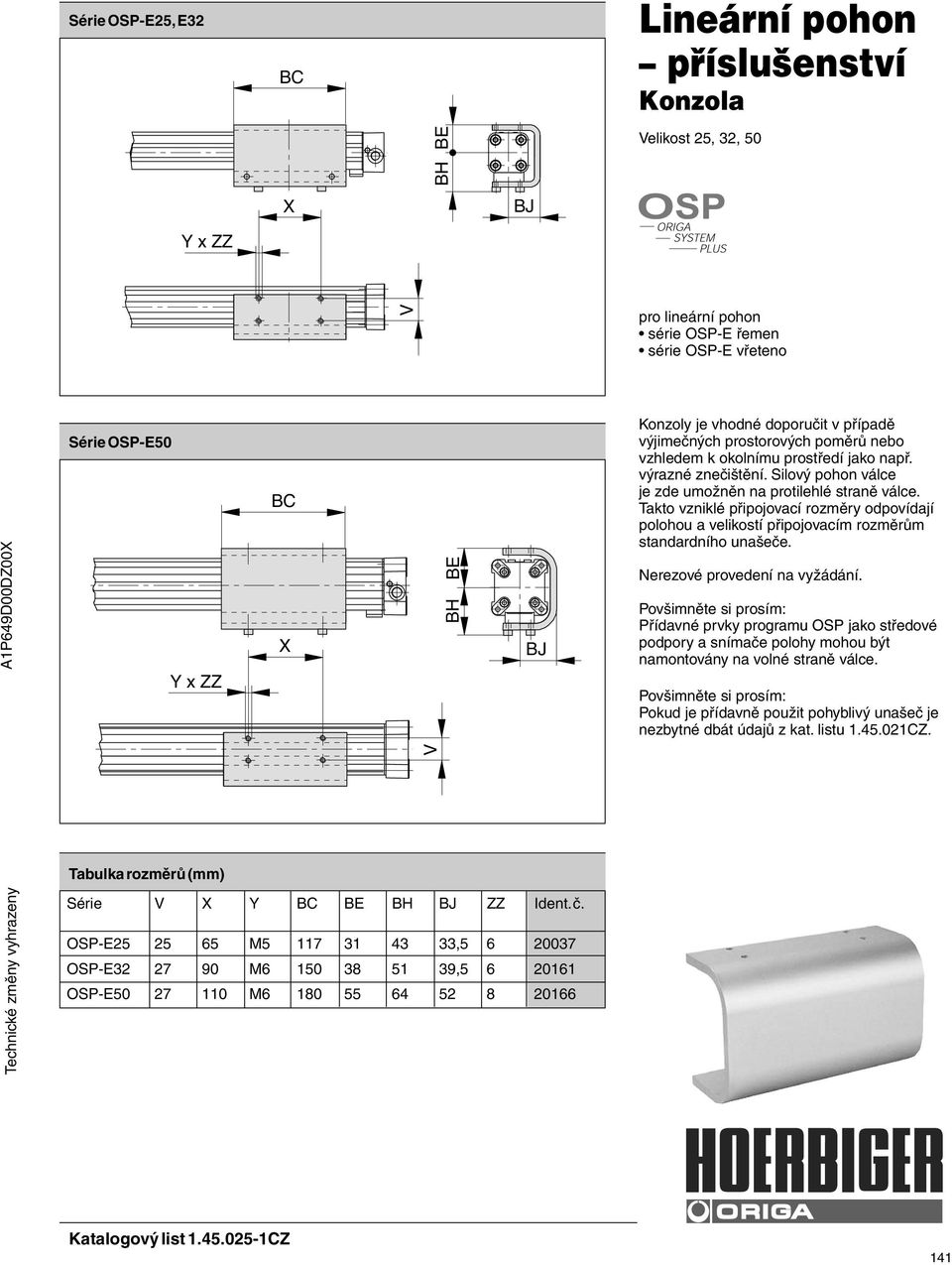

18 Série OSP-25, 32 BC Lineární pohon příslušenství Konzola B BH X BJ Y x ZZ V pro lineární pohon série OSP- řemen série OSP- vřeteno A1P649D00DZ00X Série OSP-50 Y x ZZ BC X B BH BJ Konzoly je vhodné doporučit v případě výjimečných prostorových poměrů nebo vzhledem k okolnímu prostředí jako např. výrazné znečištění. Silový pohon válce je zde umožněn na protilehlé straně válce. Takto vzniklé připojovací rozměry odpovídají polohou a velikostí připojovacím rozměrům standardního unašeče. Nerezové provedení na vyžádání. Povšimněte si prosím: Přídavné prvky programu OSP jako středové podpory a snímače polohy mohou být namontovány na volné straně válce. Povšimněte si prosím: Pokud je přídavně použit pohyblivý unašeč je nezbytné dbát údajů z kat. listu CZ. V Technické změny vyhrazeny Série V X Y BC B BH BJ ZZ Ident. č. OSP M , OSP M , OSP M Katalogový list CZ 141

19 Série OSP- Lineární pohon Příslušenství Upevňovací lišta X profi lová trubka pohonu L D A pro lineární pohon série OSP- řemen série OSP- vřeteno Upevňovací lišta OSP pro univerzální upevnění různých konstrukčních prvků plný materiál Série OSP-..BHD A B C B C F A1P650D00DZ00X X profi lová trubka pohonu L D R F Technické změny vyhrazeny Série A B C D F L X R Ident. č. standard nerez OSP M5 10,5 30, OSP M5 10,5 36, OSP M Katalogový list CZ 143

20 Lineární pohon Příslušenství Upevňovací lišta Série OSP- profi lová trubka pohonu TC TA TB TD pro lineární pohon série OSP- řemen série OSP- vřeteno TL TH TG TF T 45 Upevňovací lišta OSP pro univerzální upevnění různých konstrukčních prvků plný materiál Série OSP-..BHD profi lová trubka pohonu TC TA TB TD TL T 45 R TH TF TG Série R TA TB TC TD T TF TG TH TL ident. č. standard nerez OSP , ,8 6,4 14,5 34, OSP , ,8 6,4 14,5 40, OSP , ,5 12, Katalogový list CZ

21 Rozměry Profi l pohonu Lineární pohon Příslušenství Propojovací lišta Velikosti 25, 32, 50 G H A B C OSP ORIGA SYSTM PLUS X L F D pro propojení série OSP- s profily systému série OSP- se série OSP- nebo OSP-P Válec pro propojení A B C D F G H L X Ident. č. série na unašeč od OSP-25 OSP ,5 10,5 30,5 6, OSP-32 OSP ,5 10,5 36,5 6, OSP-50 OSP , Možnosti připojení Spojení série OSP- s profily systému Spojení série OSP- se sérií OSP-/OSP-P Katalogový list CZ 145

22 Rozměry těleso spojky (pro motor) MR MP (Motor) Lineární pohon Příslušenství Upevnění motoru Těleso spojky MQ MA Série Typ MA MP MQ MR Ident. č. OSP OSP OSP série OSP- řemen Těleso spojky je základem pro montáž motoru. Rozměry univerzální příruba motoru a spojka Univerzální příruba motoru A Univerzální spojka motoru A1P652D00DZ00X B Æ2 1 A Utahovací šroub MP Utahovací moment MT (Nm) ÆMF ÆMH ÆMO ML a údaje pro objednávku pro univerzální přírubu motoru Technické změny vyhrazeny Série A B 1 2 Ident. č. OSP-25B , OSP-32B , OSP-50B , a údaje pro objednávku pro univerzální přírubu motoru Serie MF H7 ML MH H7 * MO MT (Nm) Ident. č. OSP-25B , OSP-32B , OSP-50B , , * průměr spojky motoru může být navrtán podle přání zákazníka Jiné rozměry na poptávku. Lineární pohon viz CZ, CZ Katalogový list CZ 147

23 øm Lineární pohon příslušenství Upevnění pohonu Těleso spojky Těleso spojky (pro motor) (motorová příruba) (převodovka) (motor) OSP ORIGA SYSTM PLUS MQ série OSP-..BHD MQ MA Těleso spojky je základem pro montáž převodovky na motor Rozměry (mm) Série MA MQ Obj. číslo OSP-25BHD OSP-32BHD OSP-50BHD Motorová příruba (částečně obrobeno) Motorová příruba (částečně opracovaná) MB série OSP-..BHD Motorová příruba je vhodná pro výše uvedené těleso spojky a musí po opracování lícovat s příslušným typem motoru. MC ØMD ØMU ØMV MH Motorové příruby pro používané převodovky, servomotory a krokové motory jsou obsaženy v příslušných katalogových listech, společně s technickými údaji a rozměry. Viz příslušný katalog. Rozměry (mm) Série MB MC MD M MH MU MV Obj. číslo OSP-25BHD , OSP-32BHD , OSP-50BHD ,5 13, Lineární pohon viz CZ 148 Katalogový list CZ

24 Příruba pro převodovku LP (převodovka LP) (motor) Lineární pohon příslušenství Planetová převodovka Příruba pro převodovku příruba pro převodovku LP OSP ORIGA SYSTM PLUS Série OSP-..BHD, B, S, ST, SR, SBR Údaje pro objednávku planetové převodovky a motorové příruby pro pohon typ převodovky poměr Údaje pro objednávku převodu I= pohon motor. příruba* OSP-25BHD LP070 1stupňová 5: LP070 1stupňová 10: LP070 2stupňová 25: LP070 2stupňová 50: LP070 2stupňová 100: OSP-32BHD LP090 1stupňová 5: LP090 1stupňová 10: LP090 2stupňová 25: LP090 2stupňová 50: LP090 2stupňová 100: OSP-50BHD LP120 1stupňová 5: LP120 1stupňová 10: LP120 2stupňová 25: LP120 2stupňová 50: LP120 2stupňová 100: * udávaná objednací čísla motorových přírub platí pro konstrukční řadu OSP-..BHD motorové příruby pro jinou konstrukční řadu na dotaz. Těleso spojky je základem pro montáž převodovky na motor. Pokyn: Převodovky LP pro stavební řadu OSP-..BHD používat pouze ve spojení se spojovací hřídelí, popř. upínacím mechanizmem nebo svorníkem. Jinak používejte planetové převodovky (Katalogový list CZ). Katalogový list CZ 149

25 Lineární pohon příslušenství Převodovky se zubovým řemenem Rozměry L1 La L3 D3 L2 OSP ORIGA SYSTM PLUS strana pohonu (OSP-) A strana motoru Série OSP-..S, ST, SR, SBR Převodovky se zubovým řemenem s volně volitelnými konstrukčními rozměry motoru viz tabulka rozměrů s minimálními a maximálními údaji Pokyn: Převodovka je pro OSP- hřídel standardně vybavena lícovaným perem. Příslušenství: Provedení pro plochou OSP- hřídel (s upínacím pouzdrem na straně pohonu). Dbejte, prosím, rovněž příslušných provedení hřídelí u OSP-. Série L1 L2 L3 La D3 A* Obj. číslo 1:1 2:1 OSP ,3 6, 7, 8, 9, 10, OSP ,4 M4 M10 8, 9, 10, 11, 12, OSP ,7 12, 14, 16, * jiné průměry na dotaz Variabilní rozměry vestavby motorů Provedení M Deska příruby se závitem, motorová příruba s průchozími šrouby Flanschplatte W Provedení M D3 d6 Provedení S Æd5 Æd4 Lm Provedení hřídelí OSP- pro standardní převodovky se zubovým řemenem Velikost Varianta Označení ÆA 25 4 s lícovaným perem dlouhé 32 3 s lícovaným perem 50 3 s lícovaným perem ÆD1 ÆD2 Max. přípustný moment M [Nm] pro převodovku se zubovým řemenem Velikost Převod 1:1 2: Provedení S Přírubová deska s průchozími otvory Motorová příruba se závitem Deska příruby Rozměry stoupání (mm) velikost šroubů d4 d5 d6 M4 4,5 8 4,5 M5 5,5 10 5,3 M6 6,6 11 6,3 M ,5 M ,7 Dbejte maximálních přípustných momentů pro zvolený pohon. 150 Tabulka variabilních rozměrů (mm) Rozměr Velikost 25S 32S 50S W=45 W=90 W=45 W=90 W=45 W=90 D1 min max. M max. S 106 d5 80 d5 106 d5 80 d5 106 d5 80 d5 D2 min max D3 max. M10 M10 M10 A 6, 7, 8, 9, 10, 11 8, 9, 10, 11, 12, 14 12, 14, 16, 19 Lm min Lm max Katalogový list CZ

26 Rozměry těleso spojky (pro motor) MR (motor) Lineární pohon příslušenství Motorová příruba Těleso spojky Spojka motoru C C MA OSP ORIGA SYSTM PLUS Série Typ MA C MR Ident. č. OSP OSP OSP Série OSP- s vřetenem Těleso spojky je základem pro montáž motoru. Rozměry univerzální motorová příruba a motorová spojka Univerzální motorová příruba A Univerzální motorová spojka A1P653D00DZ00X B Æ2 Svěrací šroub MP Utahovací moment MT (Nm) 1 A ÆMF ÆMH ÆMO ML a údaje pro objednávku pro univerzální přírubu motoru Technické změny vyhrazeny. Série A B 1 2 Ident. č. OSP-25S , OSP-32S , OSP-50S , a údaje pro objednávku pro univerzální přírubu motoru Série MF H7 ML MH H7 * MO MT (Nm) Ident. č. OSP-25S , OSP-32S , OSP-50S , , * průměr spojky motoru může být navrtán podle přání zákazníka jiné rozměry na poptávku. Lineární pohon viz CZ, CZ, CZ Katalogový list CZ 151

27 A1P67300DX00X Technické změny vyhrazeny Veličiny podle VDI 3292 Veličiny Značka Jednotka Poznámka lektrické veličiny Typ RS Typ S Provozní napětí U B V AC/DC (NO) AC/DC (NC) DC AC/DC (NONC)** Připojovací technika Dvojdrát Trojdrát Výchozí funkce zavírač normálně otevřeno (NO) PNP zavírač - otevírač - normálně zavřeno (NC) NPN Max. trvalý spínací proud I Dmax ma Max. spínací schopnost VA (W) 10 VA Zbytkové napětí V <3 <3 při I Lmax Max. vlastní příkon ma <20 Zobrazování funkce LD, žlutá Typický spínací čas ms zapnuto: <2 zapnuto: <2 Vypínací zpoždění ms cca 25 Přepólování LD bez funkce Ochrana proti přepólování zabudovaná Ochrana proti zkratu zabudovaná Spínací kapacita µf 0,1 při 100, 24 VDC Spínací dráha mm cca 15 cca 15 Hystereze pro OSP mm cca 8 cca 3 Mechanické veličiny Těleso Makrolon, kouřové barvy Třída izolačního materiálu F podle VD 0580 Připojení *) kabel o délce 5 m třípólová zástrčka M8, třípólová zástrčka M8, délka kabelu délka kabelu cca 100 mm** cca 100 mm Příčný řez kabelem mm 2 2 x 0,14 3 x 0,14 (vysoce pružný) Kabel (vysoce pružný) *) PVC PUR, černý Barvy vodičů hnědá Pin 1 = +, hnědá AC/DC+ Pin 3 = 0V, modrá modrá nebo bílá Pin 4 = signál výstup signálu černá nebo bílá Přípustný min. poloměr ohybu pevně instalováno mm 20 pohyblivě mm 70 Přesnost spínacího bodu mm ± 0,2 Rozsah teplot *) ϑ min C -25 jiné rozsahy teplot na vyžádání ϑ max C +80 Životnost 3 x 10 6 teoreticky počet sepnutí až do 6 x 10 6 neomezená Krytí IP 67 podle DIN Pevnost v nárazu m/s (spínací spojení) Hmotnost kg 0,12 Lineární pohon příslušenství Snímače polohy Typ RS-. Typ S-. Snímače polohy se používají k elektrickému zjištění polohy unašeče, např. v koncových polohách jako koncové spínače. Snímače polohy mohou být použity rovněž pro mnoho mezipoloh jako vypínače pohybu. Snímání probíhá bezdotykově pomocí sériově zabudovaných magnetů. Žlutá světelná dioda znázorňuje provozní stav. Možná pojezdová rychlost nosiče zátěže resp. unašeče musí respektovat minimální odezvový čas dalších připojených přístrojů. Odpovídajícím způsobem vstupuje do výpočtu také spínací dráha. minimální odezvový čas = *) jiná na vyžádání **) RS se zástrčkou (RS-S) spínací dráha pojezdová rychlost Katalogový list CZ 153

28 Typ RS Předávání kontaktu probíhá u typu RS téměř bez nárazu pomocí mechanic-kého čtecího spínače zapouzdřeného do skla. Připojení přímo 2-pólovým kabelem o délce 5 m s otevřeným koncem (typ RS-K), 100 mm připojo vací kabel s konektorem (typ RS-S). Typ S Předávání kontaktu probíhá u typu S bez nárazu, s jistotou proti přepó lování a bez opotřebení pomocí elektronického spínače. Výstup je odolný proti zkratu a není citlivý na otřesy a vibrace. Připojení 3-pólovým konektorem pro snadné rozpojení. 100 mm připojovací kabel s konektorem. Ke snímačům polohy typu RS-S a S-S může být zvlášť přiobjednán 5m kabel se spojkou a otevřeným koncem. Snímače polohy RS a S lektrická životnost, ochranná opatření Magnetické spínače jsou citlivé k vysokému proudovému zatížení a indukci. Při vysokých spínacích frekvencích s induktivními zátěžemi jako relé, magnetické ventily nebo lineární magnety se životnost silně omezuje. U odporových a kapacitních zátěží s vysokým spínacím proudem jako např. žárovky je potřeba zařadit do série se zátěží ochranný odpor. Ten je potřeba zařadit také u dlouhých kabelů a u napětí přesahujících 100 V. Při spínání induktivních zátěží jako relé, magnetické ventily a lineární magnety se objevují napěťové špičky (Transienten), které je nutné potlačit ochrannými diodami, RC-obvody nebo varistory. Příklady připojení: Zátěž s ochranným osazením (a) předřazený odpor k žárovce (b) volná dioda na induktivitě (c) varistor na induktivitě (d) RC-člen u induktivity ~ (AC) + (DC) ~ (AC) (DC) (a) (b) (c) (d) xterní ochranná osazení k typu S v podstatě nejsou potřebná. lektrické připojení, typ RS Rozměry (mm) typ RS-K Otevírač hnědá (BN) (WS) bílá (SW) * 6 LD Zavírač hnědá (BN) (WS) bílá (SW) 30 SW1,5 9,5 LD * přesné délkové údaje s možnou mínus-tolerancí viz tabulka lektrické připojení, typ S LD Normální provedení: typ PNP PNP hnědá (BN) černá (SW) out modrá (BL) + Rozměry (mm) typ S-S / RS-S* ~ 100 * M8X1 6 9,5 Volitelně: provedení typ NPN hnědá (BN) 1 černá (SW) out LD 4 modrá (BL) NPN (výstup) SW1,5 osazení PIN (půdorys) podle DIN N * Provozní napětí max. 70 V 1 (+) 3 (-) * přesné délkové údaje s možnou mínus-tolerancí viz tabulka 154 Délky připojovacích kabelů s délkovými tolerancemi Ident. číslo snímače Jmen. délka kabelu Max. tolerance délky KL mm 50 mm KL mm 20 mm KL mm 50 mm KL mm 20 mm KL mm 20 mm KL mm 20 mm Katalogový list CZ

29 Rozměry série OSP- a údaje pro objednávku Série Rozměry Ident. číslo RS zavírač RS otevírač S RC RD R normálně otevřen normálně zavřen PNP NPN OSP Typ: Typ: Typ: Typ: OSP RS-K RS-K S-S S-S OSP KL3045 KL 3048 KL 3054 KL 3060 RD RC Typ: Typ: RS-S RS-S KL3047 KL 3087 Připojovací 5m kabel se spojkou a otevřeným koncem 4041 pro snímač polohy typu S-S/RS-S Rozměry série OSP-..BHD Poloha snímače polohy/magnetu OSP-..BHD Standardní provedení M Dvousměrné provedení M RD hnací hřídele provedení = 0 (std) hnací hřídele provedení = 2 (std) R RC M hnací hřídele provedení = 1 (na vyžádání) M hnací hřídele provedení = 3 (na vyžádání) "M" znázorňuje konkrétní uložení magnetu v unašeči a ve kterých dvou drážkách profi lu mohou být namontovány snímače polohy. Viz také vedle uvedený rozměrový náčrt. Katalogový list CZ 155

30 Serie OSP- rozměry (mm) RC Lineární pohon příslušenství 10,5 25, 32, 50 mm Kabelový kanál RD OSP ORIGA SYSTM PLUS 6 Serie OSP-..BHD rozměry (mm) Pro instalaci kabelů snímačů polohy podél trubky válce. Pro maximálně 3 kabely s průměrem kabelů 3 mm. 6 10,5 Materiál: umělá hmota Barva: červená Rozsah teplot: 10 až +80 C A1P693D00HAA00X RC R RD Tabulka rozměrů a údaje pro objednávku Technické změny vyhrazeny. Pro konstr. řadu Rozměry (mm) Ident. č. RC RD R OSP-25 23,5 25, OSP-32 29,5 32 OSP-50 41,5 46,5 OSP-25BHD 26 25,5 49,5 OSP-32BHD ,5 OSP-50BHD 44 46,5 85,5 minimální odběr 1 m max. délka profi lu 2 m lze do nekonečna propojovat Katalogový list CZ 157
