1 ...protože na designu záleží.

2 Obsah Úvod 4 Portier Mini 8 ScreenMaster AS 9 Portier Basic PB 10 ScreenMaster LG 12 ScreenMaster LGW 14 Portier Grand PG 16 Portier Grand PGW 18 ScreenMaster HD 21 ScreenMaster HDW 22 MTV 24 Alternativy el. zapojení 25 Elektrická schémata 27 2 Technické změny vyhrazeny bez předchozího upozornění!

3 Systemair Systemair je skupina více než 30 firem, které se nacházejí v Evropě, Severní Americe a Asii. Vedení společnosti je ve švédském Skinnskattebergu. Mateřská společnost Systemair AB (dříve LHG Kanalfakt AB) byla založena v roce Firma Systemair zaměstnává přibližně 1200 lidí z celého světa. Výrobní závody společnosti o celkové ploše m 2 se nacházejí ve Švédsku, Norsku, Dánsku, Německu a Kanadě. Firma Systemair je nositelem certifikátu ISO a ISO Naše laboratoře a vývojová centra certifikovaná AMCA patří mezi nejlepší v celé Evropě. Naše vývojové a výzkumné centrum je vybaveno nejmodernější technikou pro měření průtoku vzduchu, akustických veličin, účinnosti a obrazu proudění. Všechna měřící zařízení pracují dle norem ISO a AMCA. Všechny vzduchové clony Systemair jsou označeny nálepkou CE a jsou certifikovány v našich laboratořích dle norem SEMKO a NEMKO. Všechny naše clony jsou vybaveny motory s externími rotory od firem Ziehl-Abegg nebo EBM, které patří k největším firmám ve svém oboru. Na všechny výrobky poskytujeme standardní záruku 36 měsíců. Technické změny vyhrazeny bez předchozího upozornění! 3

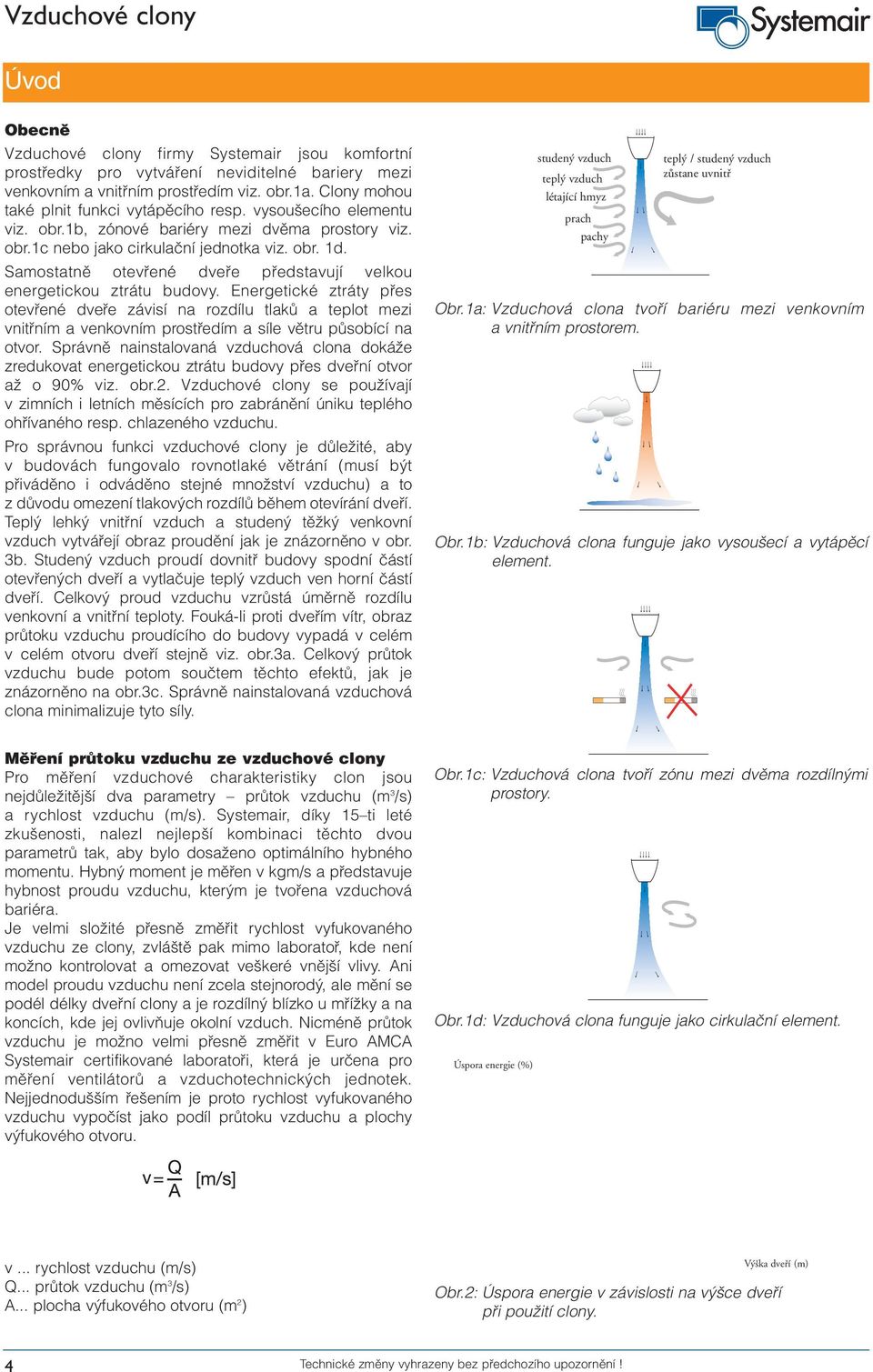

4 Úvod Obecně Vzduchové clony firmy Systemair jsou komfortní prostředky pro vytváření neviditelné bariery mezi venkovním a vnitřním prostředím viz. obr.1a. Clony mohou také plnit funkci vytápěcího resp. vysoušecího elementu viz. obr.1b, zónové bariéry mezi dvěma prostory viz. obr.1c nebo jako cirkulační jednotka viz. obr. 1d. Samostatně otevřené dveře představují velkou energetickou ztrátu budovy. Energetické ztráty přes otevřené dveře závisí na rozdílu tlaků a teplot mezi vnitřním a venkovním prostředím a síle větru působící na otvor. Správně nainstalovaná vzduchová clona dokáže zredukovat energetickou ztrátu budovy přes dveřní otvor až o 90% viz. obr.2. Vzduchové clony se používají v zimních i letních měsících pro zabránění úniku teplého ohřívaného resp. chlazeného vzduchu. Pro správnou funkci vzduchové clony je důležité, aby v budovách fungovalo rovnotlaké větrání (musí být přiváděno i odváděno stejné množství vzduchu) a to z důvodu omezení tlakových rozdílů během otevírání dveří. Teplý lehký vnitřní vzduch a studený těžký venkovní vzduch vytvářejí obraz proudění jak je znázorněno v obr. 3b. Studený vzduch proudí dovnitř budovy spodní částí otevřených dveří a vytlačuje teplý vzduch ven horní částí dveří. Celkový proud vzduchu vzrůstá úměrně rozdílu venkovní a vnitřní teploty. Fouká-li proti dveřím vítr, obraz průtoku vzduchu proudícího do budovy vypadá v celém v celém otvoru dveří stejně viz. obr.3a. Celkový průtok vzduchu bude potom součtem těchto efektů, jak je znázorněno na obr.3c. Správně nainstalovaná vzduchová clona minimalizuje tyto síly. studený vzduch teplý vzduch létající hmyz prach pachy teplý / studený vzduch zůstane uvnitř Obr.1a: Vzduchová clona tvoří bariéru mezi venkovním a vnitřním prostorem. Obr.1b: Vzduchová clona funguje jako vysoušecí a vytápěcí element. Měření průtoku vzduchu ze vzduchové clony Pro měření vzduchové charakteristiky clon jsou nejdůležitější dva parametry průtok vzduchu (m 3 /s) a rychlost vzduchu (m/s). Systemair, díky 15 ti leté zkušenosti, nalezl nejlepší kombinaci těchto dvou parametrů tak, aby bylo dosaženo optimálního hybného momentu. Hybný moment je měřen v kgm/s a představuje hybnost proudu vzduchu, kterým je tvořena vzduchová bariéra. Je velmi složité přesně změřit rychlost vyfukovaného vzduchu ze clony, zvláště pak mimo laboratoř, kde není možno kontrolovat a omezovat veškeré vnější vlivy. Ani model proudu vzduchu není zcela stejnorodý, ale mění se podél délky dveřní clony a je rozdílný blízko u mřížky a na koncích, kde jej ovlivňuje okolní vzduch. Nicméně průtok vzduchu je možno velmi přesně změřit v Euro AMCA Systemair certifikované laboratoři, která je určena pro měření ventilátorů a vzduchotechnických jednotek. Nejjednodušším řešením je proto rychlost vyfukovaného vzduchu vypočíst jako podíl průtoku vzduchu a plochy výfukového otvoru. Obr.1c: Vzduchová clona tvoří zónu mezi dvěma rozdílnými prostory. Obr.1d: Vzduchová clona funguje jako cirkulační element. Úspora energie (%) v... rychlost vzduchu (m/s) Q... průtok vzduchu (m 3 /s) A... plocha výfukového otvoru (m 2 ) Výška dveří (m) Obr.2: Úspora energie v závislosti na výšce dveří při použití clony. 4 Technické změny vyhrazeny bez předchozího upozornění!

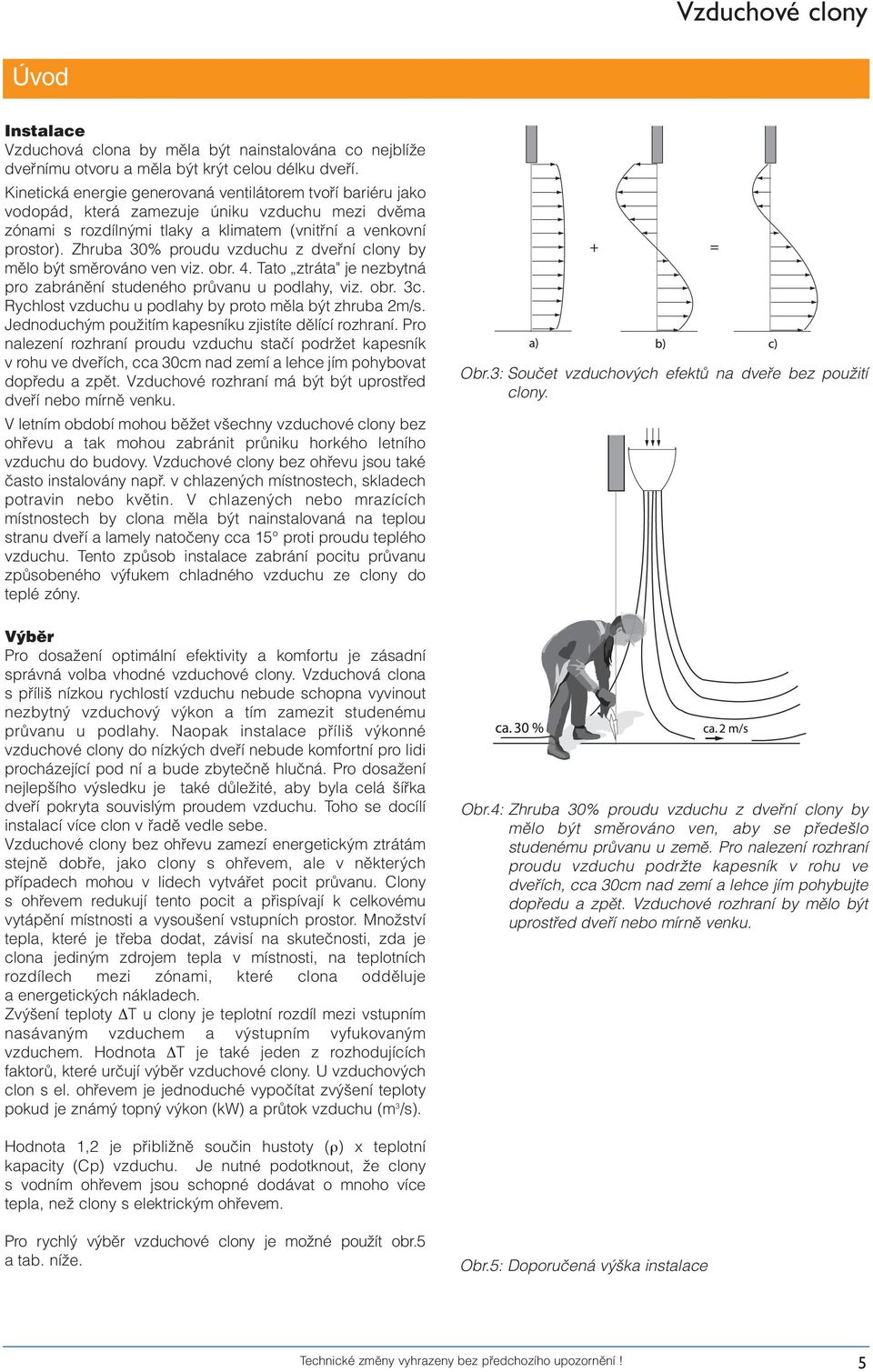

5 Úvod Instalace Vzduchová clona by měla být nainstalována co nejblíže dveřnímu otvoru a měla být krýt celou délku dveří. Kinetická energie generovaná ventilátorem tvoří bariéru jako vodopád, která zamezuje úniku vzduchu mezi dvěma zónami s rozdílnými tlaky a klimatem (vnitřní a venkovní prostor). Zhruba 30% proudu vzduchu z dveřní clony by mělo být směrováno ven viz. obr. 4. Tato ztráta" je nezbytná pro zabránění studeného průvanu u podlahy, viz. obr. 3c. Rychlost vzduchu u podlahy by proto měla být zhruba 2m/s. Jednoduchým použitím kapesníku zjistíte dělící rozhraní. Pro nalezení rozhraní proudu vzduchu stačí podržet kapesník v rohu ve dveřích, cca 30cm nad zemí a lehce jím pohybovat dopředu a zpět. Vzduchové rozhraní má být být uprostřed dveří nebo mírně venku. V letním období mohou běžet všechny vzduchové clony bez ohřevu a tak mohou zabránit průniku horkého letního vzduchu do budovy. Vzduchové clony bez ohřevu jsou také často instalovány např. v chlazených místnostech, skladech potravin nebo květin. V chlazených nebo mrazících místnostech by clona měla být nainstalovaná na teplou stranu dveří a lamely natočeny cca 15 proti proudu teplého vzduchu. Tento způsob instalace zabrání pocitu průvanu způsobeného výfukem chladného vzduchu ze clony do teplé zóny. Výběr Pro dosažení optimální efektivity a komfortu je zásadní správná volba vhodné vzduchové clony. Vzduchová clona s příliš nízkou rychlostí vzduchu nebude schopna vyvinout nezbytný vzduchový výkon a tím zamezit studenému průvanu u podlahy. Naopak instalace příliš výkonné vzduchové clony do nízkých dveří nebude komfortní pro lidi procházející pod ní a bude zbytečně hlučná. Pro dosažení nejlepšího výsledku je také důležité, aby byla celá šířka dveří pokryta souvislým proudem vzduchu. Toho se docílí instalací více clon v řadě vedle sebe. Vzduchové clony bez ohřevu zamezí energetickým ztrátám stejně dobře, jako clony s ohřevem, ale v některých případech mohou v lidech vytvářet pocit průvanu. Clony s ohřevem redukují tento pocit a přispívají k celkovému vytápění místnosti a vysoušení vstupních prostor. Množství tepla, které je třeba dodat, závisí na skutečnosti, zda je clona jediným zdrojem tepla v místnosti, na teplotních rozdílech mezi zónami, které clona odděluje a energetických nákladech. Zvýšení teploty ΔT u clony je teplotní rozdíl mezi vstupním nasávaným vzduchem a výstupním vyfukovaným vzduchem. Hodnota ΔT je také jeden z rozhodujících faktorů, které určují výběr vzduchové clony. U vzduchových clon s el. ohřevem je jednoduché vypočítat zvýšení teploty pokud je známý topný výkon (kw) a průtok vzduchu (m 3 /s). Obr.3: Součet vzduchových efektů na dveře bez použití clony. Obr.4: Zhruba 30% proudu vzduchu z dveřní clony by mělo být směrováno ven, aby se předešlo studenému průvanu u země. Pro nalezení rozhraní proudu vzduchu podržte kapesník v rohu ve dveřích, cca 30cm nad zemí a lehce jím pohybujte dopředu a zpět. Vzduchové rozhraní by mělo být uprostřed dveří nebo mírně venku. Hodnota 1,2 je přibližně součin hustoty (ρ) x teplotní kapacity (Cp) vzduchu. Je nutné podotknout, že clony s vodním ohřevem jsou schopné dodávat o mnoho více tepla, než clony s elektrickým ohřevem. Pro rychlý výběr vzduchové clony je možné použít obr.5 a tab. níže. Obr.5: Doporučená výška instalace Technické změny vyhrazeny bez předchozího upozornění! 5

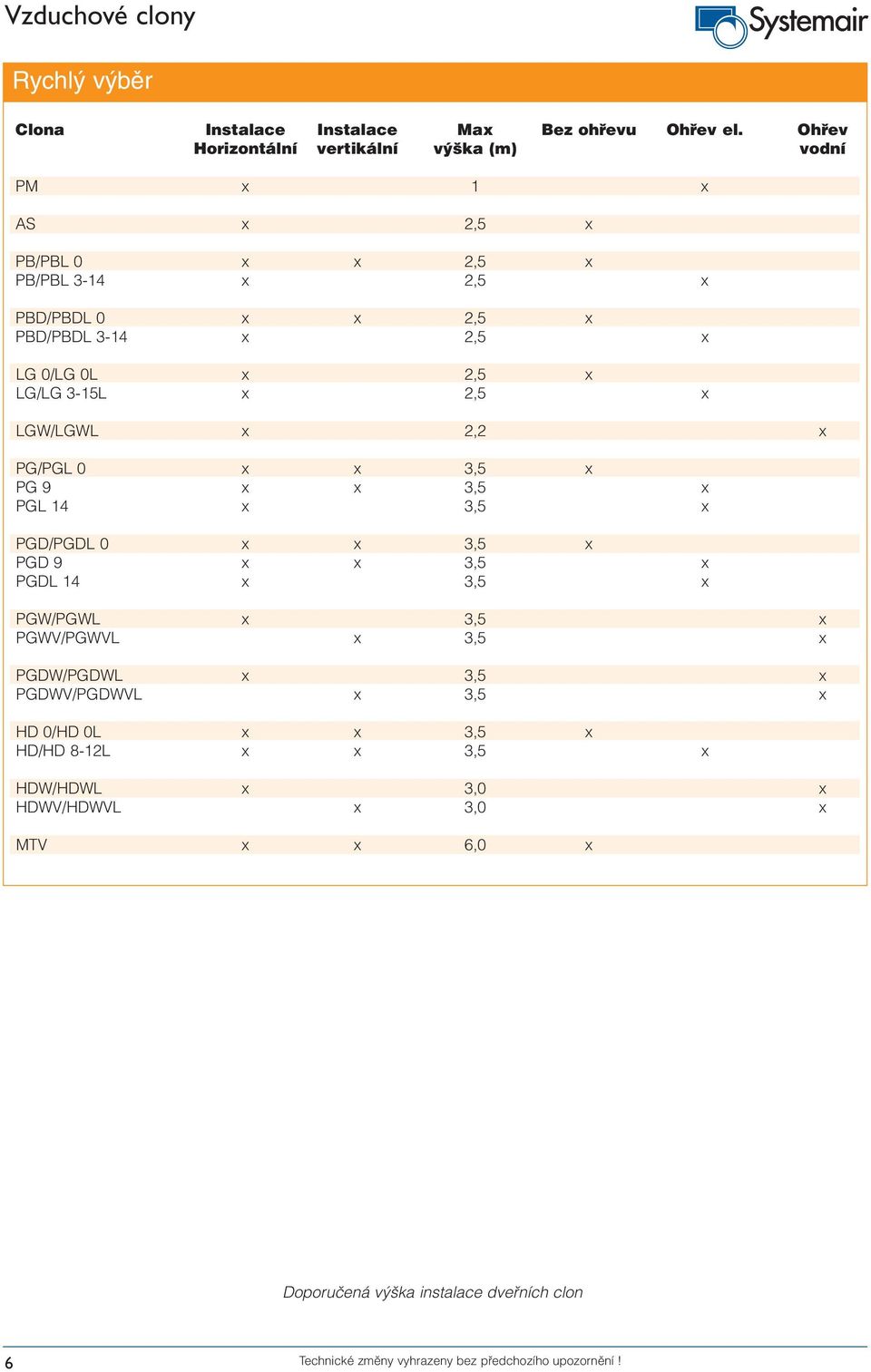

6 Rychlý výběr Clona Instalace Instalace Max Bez ohřevu Ohřev el. Ohřev Horizontální vertikální výška (m) vodní PM x 1 x AS x 2,5 x PB/PBL 0 x x 2,5 x PB/PBL 3-14 x 2,5 x PBD/PBDL 0 x x 2,5 x PBD/PBDL 3-14 x 2,5 x LG 0/LG 0L x 2,5 x LG/LG 3-15L x 2,5 x LGW/LGWL x 2,2 x PG/PGL 0 x x 3,5 x PG 9 x x 3,5 x PGL 14 x 3,5 x PGD/PGDL 0 x x 3,5 x PGD 9 x x 3,5 x PGDL 14 x 3,5 x PGW/PGWL x 3,5 x PGWV/PGWVL x 3,5 x PGDW/PGDWL x 3,5 x PGDWV/PGDWVL x 3,5 x HD 0/HD 0L x x 3,5 x HD/HD 8-12L x x 3,5 x HDW/HDWL x 3,0 x HDWV/HDWVL x 3,0 x MTV x x 6,0 x Doporučená výška instalace dveřních clon 6 Technické změny vyhrazeny bez předchozího upozornění!

7 Clony.qxd :18 Page 7 Vzduchové clony Příklady montáže Technické změny vyhrazeny bez předchozího upozornění! 7

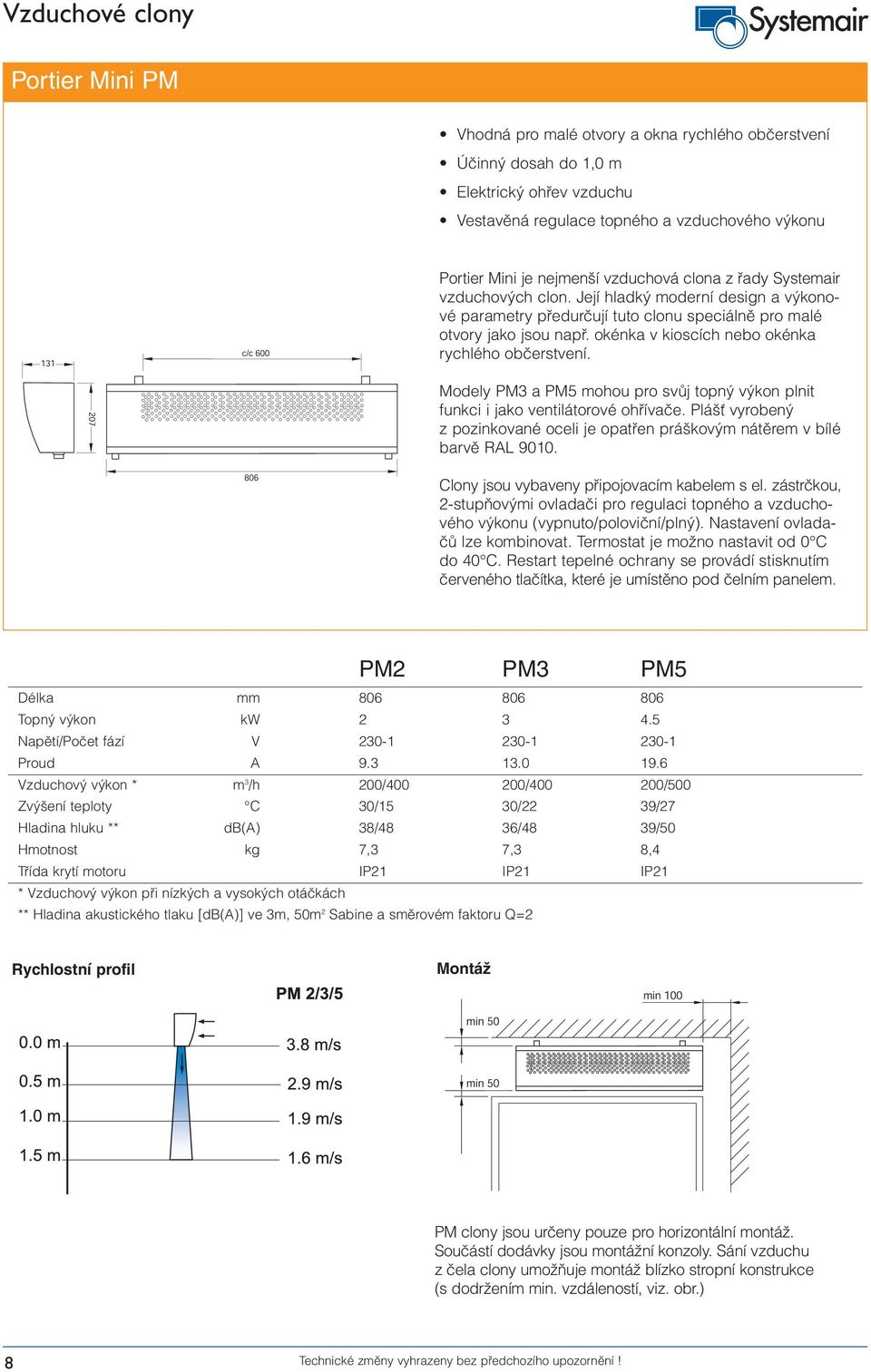

8 Portier Mini PM Vhodná pro malé otvory a okna rychlého občerstvení Účinný dosah do 1,0 m Elektrický ohřev vzduchu Vestavěná regulace topného a vzduchového výkonu Portier Mini je nejmenší vzduchová clona z řady Systemair vzduchových clon. Její hladký moderní design a výkonové parametry předurčují tuto clonu speciálně pro malé otvory jako jsou např. okénka v kioscích nebo okénka rychlého občerstvení. Modely PM3 a PM5 mohou pro svůj topný výkon plnit funkci i jako ventilátorové ohřívače. Plášť vyrobený z pozinkované oceli je opatřen práškovým nátěrem v bílé barvě RAL Clony jsou vybaveny připojovacím kabelem s el. zástrčkou, 2-stupňovými ovladači pro regulaci topného a vzduchového výkonu (vypnuto/poloviční/plný). Nastavení ovladačů lze kombinovat. Termostat je možno nastavit od 0 C do 40 C. Restart tepelné ochrany se provádí stisknutím červeného tlačítka, které je umístěno pod čelním panelem. PM2 PM3 PM5 Délka mm Topný výkon kw Napětí/Počet fází V Proud A Vzduchový výkon * m 3 /h 200/ / /500 Zvýšení teploty C 30/15 30/22 39/27 Hladina hluku ** db(a) 38/48 36/48 39/50 Hmotnost kg 7,3 7,3 8,4 Třída krytí motoru IP21 IP21 IP21 * Vzduchový výkon při nízkých a vysokých otáčkách ** Hladina akustického tlaku [db(a)] ve 3m, 50m 2 Sabine a směrovém faktoru Q=2 Rychlostní profil Montáž PM clony jsou určeny pouze pro horizontální montáž. Součástí dodávky jsou montážní konzoly. Sání vzduchu z čela clony umožňuje montáž blízko stropní konstrukce (s dodržením min. vzdáleností, viz. obr.) 8 Technické změny vyhrazeny bez předchozího upozornění!

9 ScreenMaster AS Vhodné pro klimatizované prostory a chlazené sklady Účinný dosah do 2,5 m Bez ohřevu Vestavěná regulace vzduchového výkonu Screen Master AS je vzduchová clona bez ohřevu vzduchu. Clona je vybavena připojovacím kabelem s el. zástrčkou a konzolami pro montáž na stěnu. Sání vzduchu z čela clony umožňuje montáž blízko stropní konstrukce. Clony se vyrábí ve dvou délkách (900 mm a 1200mm). Každá z uve-dených velikostí se vyrábí se dvěma typy motorů na vyšší vzduchový výkon HV a na nižší vzduchový výkon LV. Tyto clony jsou speciálně vhodné pro chlazené prostory, kde je třeba zabránit proudění teplého vzduchu do klimatizované místnosti (např. sklady potravin). Clony se instalují nad dveře na stranu nechlazené zóny. Obr.: Clona AS instalována na teplé straně vchodových dveří do chlazené místnosti. Plášť vyrobený z pozinkované oceli je opatřen práškovým nátěrem v bílé barvě RAL Otáčky ventilátoru lze individuálně regulovat ve třech krocích (vypnuto/poloviční/ plný). AS 90LV AS 90HV AS 120LV AS 120HV Délka mm Topný výkon kw Napětí/fáze V 230~1 230~1 230~1 230~1 Proud A Vzduchový výkon * m 3 /h 625/ / / /1700 Hladina hluku ** db(a) Hmotnost kg Třída krytí motoru IP24 IP24 IP24 IP24 * Vzduchový výkon při nízkých a vysokých otáčkách ** Hladina akustického tlaku [db(a)] ve 3m, 50m 2 Sabine a směrovém faktoru Q=2 Rychlostní profil Montáž AS clony jsou určeny pouze pro horizontální montáž nade dveře, co nejblíže dveřnímu otvoru. Pro optimalizaci výkonu lze clonu natočit pomocí standardně dodávaných konzol pro montáž na stěnu. Clona se vyrábí ve dvou různých délkách se dvěma výkony motorů. Díky sání vzduchu z čela clony, jsou tyto clony specielně vhodné všude tam, kde je málo prostoru mezi dveřním rámem a stropem. ASCB Konzole ASCB slouží k zavěšení clon AS do stropní konstrukce. Používají se místo konzol do zdi. Konzole mají na vrchní straně dva otvory pro upevnění drátu nebo tyčí. Konzole nejsou standardní součástí dodávky a musí být vyspecifikovány při objednávce. Technické změny vyhrazeny bez předchozího upozornění! 9

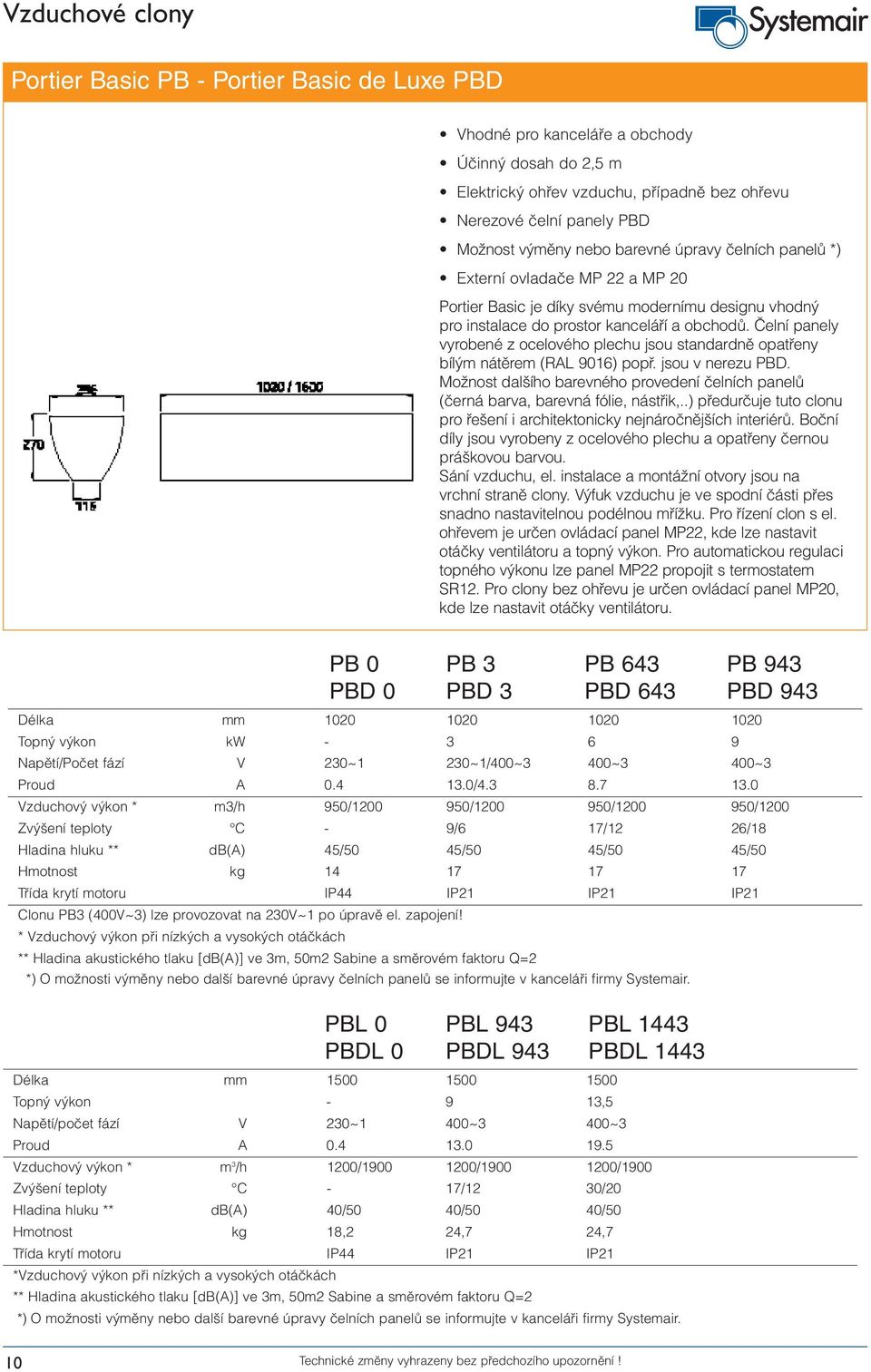

10 Portier Basic PB - Portier Basic de Luxe PBD Vhodné pro kanceláře a obchody Účinný dosah do 2,5 m Elektrický ohřev vzduchu, případně bez ohřevu Nerezové čelní panely PBD Možnost výměny nebo barevné úpravy čelních panelů *) Externí ovladače MP 22 a MP 20 Portier Basic je díky svému modernímu designu vhodný pro instalace do prostor kanceláří a obchodů. Čelní panely vyrobené z ocelového plechu jsou standardně opatřeny bílým nátěrem (RAL 9016) popř. jsou v nerezu PBD. Možnost dalšího barevného provedení čelních panelů (černá barva, barevná fólie, nástřik,..) předurčuje tuto clonu pro řešení i architektonicky nejnáročnějších interiérů. Boční díly jsou vyrobeny z ocelového plechu a opatřeny černou práškovou barvou. Sání vzduchu, el. instalace a montážní otvory jsou na vrchní straně clony. Výfuk vzduchu je ve spodní části přes snadno nastavitelnou podélnou mřížku. Pro řízení clon s el. ohřevem je určen ovládací panel MP22, kde lze nastavit otáčky ventilátoru a topný výkon. Pro automatickou regulaci topného výkonu lze panel MP22 propojit s termostatem SR12. Pro clony bez ohřevu je určen ovládací panel MP20, kde lze nastavit otáčky ventilátoru. PB 0 PB 3 PB 643 PB 943 PBD 0 PBD 3 PBD 643 PBD 943 Délka mm Topný výkon kw Napětí/Počet fází V 230~1 230~1/400~3 400~3 400~3 Proud A / Vzduchový výkon * m3/h 950/ / / /1200 Zvýšení teploty C - 9/6 17/12 26/18 Hladina hluku ** db(a) 45/50 45/50 45/50 45/50 Hmotnost kg Třída krytí motoru IP44 IP21 IP21 IP21 Clonu PB3 (400V~3) lze provozovat na 230V~1 po úpravě el. zapojení! * Vzduchový výkon při nízkých a vysokých otáčkách ** Hladina akustického tlaku [db(a)] ve 3m, 50m2 Sabine a směrovém faktoru Q=2 *) O možnosti výměny nebo další barevné úpravy čelních panelů se informujte v kanceláři firmy Systemair. PBL 0 PBL 943 PBL 1443 PBDL 0 PBDL 943 PBDL 1443 Délka mm Topný výkon ,5 Napětí/počet fází V 230~1 400~3 400~3 Proud A Vzduchový výkon * m 3 /h 1200/ / /1900 Zvýšení teploty C - 17/12 30/20 Hladina hluku ** db(a) 40/50 40/50 40/50 Hmotnost kg 18,2 24,7 24,7 Třída krytí motoru IP44 IP21 IP21 *Vzduchový výkon při nízkých a vysokých otáčkách ** Hladina akustického tlaku [db(a)] ve 3m, 50m2 Sabine a směrovém faktoru Q=2 *) O možnosti výměny nebo další barevné úpravy čelních panelů se informujte v kanceláři firmy Systemair. 10 Technické změny vyhrazeny bez předchozího upozornění!

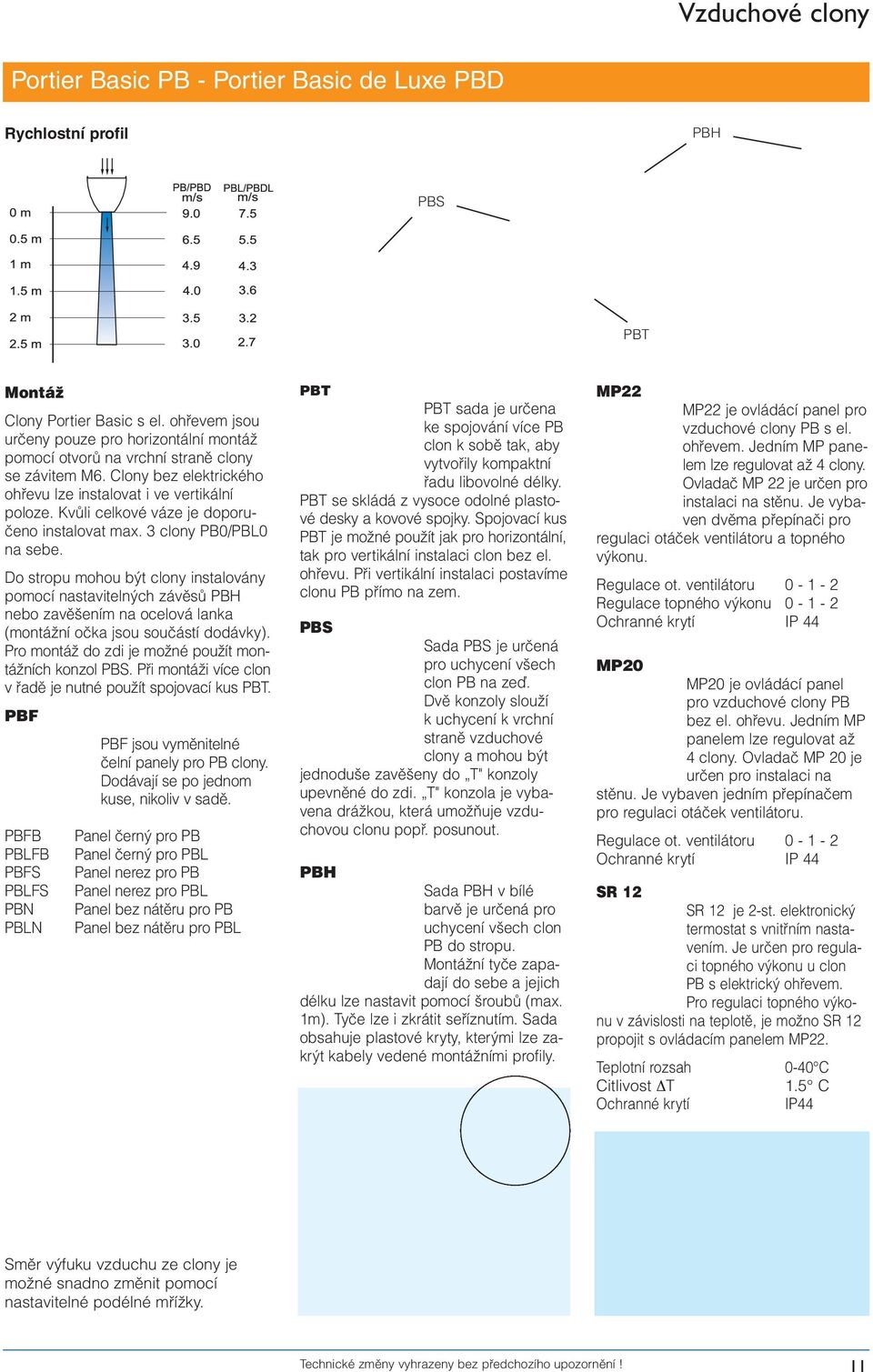

11 Portier Basic PB - Portier Basic de Luxe PBD Rychlostní profil PBH PBS PBT Montáž Clony Portier Basic s el. ohřevem jsou určeny pouze pro horizontální montáž pomocí otvorů na vrchní straně clony se závitem M6. Clony bez elektrického ohřevu lze instalovat i ve vertikální poloze. Kvůli celkové váze je doporučeno instalovat max. 3 clony PB0/PBL0 na sebe. Do stropu mohou být clony instalovány pomocí nastavitelných závěsů PBH nebo zavěšením na ocelová lanka (montážní očka jsou součástí dodávky). Pro montáž do zdi je možné použít montážních konzol PBS. Při montáži více clon v řadě je nutné použít spojovací kus PBT. PBF PBFB PBLFB PBFS PBLFS PBN PBLN PBF jsou vyměnitelné čelní panely pro PB clony. Dodávají se po jednom kuse, nikoliv v sadě. Panel černý pro PB Panel černý pro PBL Panel nerez pro PB Panel nerez pro PBL Panel bez nátěru pro PB Panel bez nátěru pro PBL PBT PBT sada je určena ke spojování více PB clon k sobě tak, aby vytvořily kompaktní řadu libovolné délky. PBT se skládá z vysoce odolné plastové desky a kovové spojky. Spojovací kus PBT je možné použít jak pro horizontální, tak pro vertikální instalaci clon bez el. ohřevu. Při vertikální instalaci postavíme clonu PB přímo na zem. PBS Sada PBS je určená pro uchycení všech clon PB na zeď. Dvě konzoly slouží k uchycení k vrchní straně vzduchové clony a mohou být jednoduše zavěšeny do T" konzoly upevněné do zdi. T" konzola je vybavena drážkou, která umožňuje vzduchovou clonu popř. posunout. PBH Sada PBH v bílé barvě je určená pro uchycení všech clon PB do stropu. Montážní tyče zapadají do sebe a jejich délku lze nastavit pomocí šroubů (max. 1m). Tyče lze i zkrátit seříznutím. Sada obsahuje plastové kryty, kterými lze zakrýt kabely vedené montážními profily. MP22 MP22 je ovládácí panel pro vzduchové clony PB s el. ohřevem. Jedním MP panelem lze regulovat až 4 clony. Ovladač MP 22 je určen pro instalaci na stěnu. Je vybaven dvěma přepínači pro regulaci otáček ventilátoru a topného výkonu. Regulace ot. ventilátoru Regulace topného výkonu Ochranné krytí IP 44 MP20 MP20 je ovládácí panel pro vzduchové clony PB bez el. ohřevu. Jedním MP panelem lze regulovat až 4 clony. Ovladač MP 20 je určen pro instalaci na stěnu. Je vybaven jedním přepínačem pro regulaci otáček ventilátoru. Regulace ot. ventilátoru Ochranné krytí IP 44 SR 12 SR 12 je 2-st. elektronický termostat s vnitřním nastavením. Je určen pro regulaci topného výkonu u clon PB s elektrický ohřevem. Pro regulaci topného výkonu v závislosti na teplotě, je možno SR 12 propojit s ovládacím panelem MP22. Teplotní rozsah 0-40 C Citlivost ΔT 1.5 C Ochranné krytí IP44 Směr výfuku vzduchu ze clony je možné snadno změnit pomocí nastavitelné podélné mřížky. Technické změny vyhrazeny bez předchozího upozornění! 11

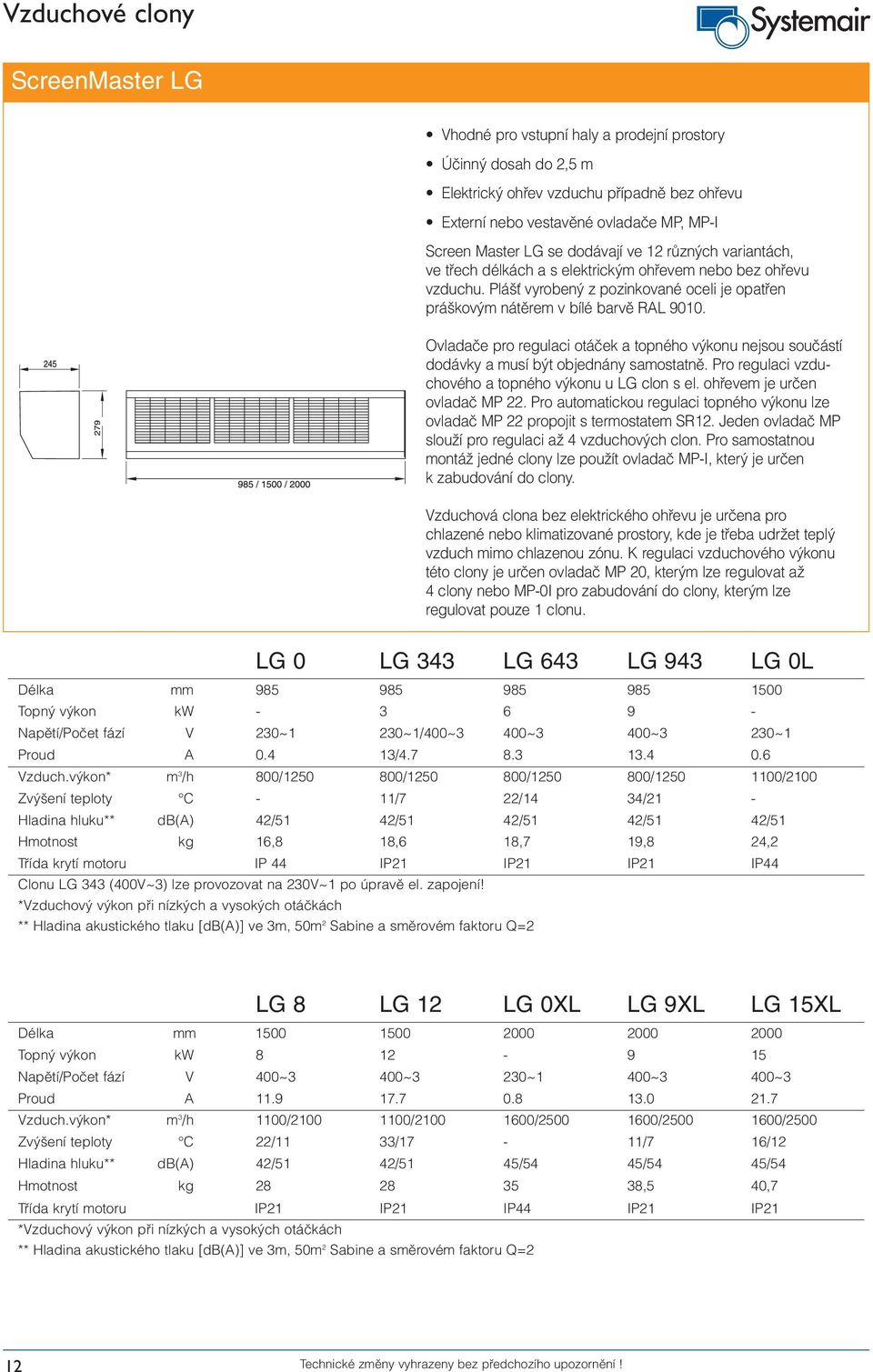

12 ScreenMaster LG Vhodné pro vstupní haly a prodejní prostory Účinný dosah do 2,5 m Elektrický ohřev vzduchu případně bez ohřevu Externí nebo vestavěné ovladače MP, MP-I Screen Master LG se dodávají ve 12 různých variantách, ve třech délkách a s elektrickým ohřevem nebo bez ohřevu vzduchu. Plášť vyrobený z pozinkované oceli je opatřen práškovým nátěrem v bílé barvě RAL Ovladače pro regulaci otáček a topného výkonu nejsou součástí dodávky a musí být objednány samostatně. Pro regulaci vzduchového a topného výkonu u LG clon s el. ohřevem je určen ovladač MP 22. Pro automatickou regulaci topného výkonu lze ovladač MP 22 propojit s termostatem SR12. Jeden ovladač MP slouží pro regulaci až 4 vzduchových clon. Pro samostatnou montáž jedné clony lze použít ovladač MP-I, který je určen k zabudování do clony. Vzduchová clona bez elektrického ohřevu je určena pro chlazené nebo klimatizované prostory, kde je třeba udržet teplý vzduch mimo chlazenou zónu. K regulaci vzduchového výkonu této clony je určen ovladač MP 20, kterým lze regulovat až 4 clony nebo MP-0I pro zabudování do clony, kterým lze regulovat pouze 1 clonu. LG 0 LG 343 LG 643 LG 943 LG 0L Délka mm Topný výkon kw Napětí/Počet fází V 230~1 230~1/400~3 400~3 400~3 230~1 Proud A / Vzduch.výkon* m 3 /h 800/ / / / /2100 Zvýšení teploty C - 11/7 22/14 34/21 - Hladina hluku** db(a) 42/51 42/51 42/51 42/51 42/51 Hmotnost kg 16,8 18,6 18,7 19,8 24,2 Třída krytí motoru IP 44 IP21 IP21 IP21 IP44 Clonu LG 343 (400V~3) lze provozovat na 230V~1 po úpravě el. zapojení! *Vzduchový výkon při nízkých a vysokých otáčkách ** Hladina akustického tlaku [db(a)] ve 3m, 50m 2 Sabine a směrovém faktoru Q=2 LG 8 LG 12 LG 0XL LG 9XL LG 15XL Délka mm Topný výkon kw Napětí/Počet fází V 400~3 400~3 230~1 400~3 400~3 Proud A Vzduch.výkon* m 3 /h 1100/ / / / /2500 Zvýšení teploty C 22/11 33/17-11/7 16/12 Hladina hluku** db(a) 42/51 42/51 45/54 45/54 45/54 Hmotnost kg ,5 40,7 Třída krytí motoru IP21 IP21 IP44 IP21 IP21 *Vzduchový výkon při nízkých a vysokých otáčkách ** Hladina akustického tlaku [db(a)] ve 3m, 50m 2 Sabine a směrovém faktoru Q=2 12 Technické změny vyhrazeny bez předchozího upozornění!

13 ScreenMaster LG Rychlostní profil Montáž LG clony jsou určeny pouze pro horizontální montáž nad dveře. Doporučená montáž je minimálně 50mm nad dveřním otvorem. Nízká stavební výška clon a sání vzduchu z čela clony umožňuje montáž blízko stropní konstrukce. Clonu lze zabudovat i do podhledu. Montáž clony do podhledu. Ujistěte se, že množství přiváděného vzduchu je dostatečné a nedojde tak k přehřátí clony. Pro zajištění dostatečného přívodu vzduchu je vhodné instalovat stropní mřížku. MP22 MP22 je ovládácí panel pro vzduchové clony PB s el. ohřevem. Jedním MP panelem lze regulovat až 4 clony. Ovladač MP 22 je určen pro instalaci na stěnu. Je vybaven dvěma přepínači pro regulaci otáček ventilátoru a topného výkonu. Regulace ot. ventilátoru Regulace topného výkonu Ochranné krytí IP 44 MP20 MP20 je ovládácí panel pro vzduchové clony PB bez el. ohřevu. Jedním MP panelem lze regulovat až 4 clony. Ovladač MP 20 je určen pro instalaci na stěnu. Je vybaven jedním přepínačem pro regulaci otáček ventilátoru. Regulace ot. ventilátoru Ochranné krytí IP 44 SR 12 SR 12 je 2-st. elektronický termostat s vnitřním nastavením. Je určen pro regulaci topného výkonu u clon PB s elektrický ohřevem. Pro regulaci topného výkonu v závislosti na teplotě, je možno SR 12 propojit s ovládacím panelem MP22. Teplotní rozsah 0-40 C Citlivost ΔT 1.5 C Ochranné krytí IP44 Technické změny vyhrazeny bez předchozího upozornění! 13

14 ScreenMaster LGW Vhodné pro vstupní haly a prodejní prostory. Účinný dosah do 2,2 m Vodní ohřev vzduchu Externí nebo vestavěné ovladače MP Screen Master LGW je vzduchová clona s vodním ohřevem, která se vyrábí ve dvou délkách 1m a 1,5m. Plášť vyrobený z pozinkované oceli je opatřen práškovým nátěrem v bílé barvě RAL Ovladač pro regulaci otáček ventilátoru není součástí dodávky a musí být objednán samostatně. Pro regulaci vzduchového výkonu je určen ovladač MP 20 nebo MP-0I pro zabudování do clony, kterým je možno regulovat až 4 vzduchové clony. Regulaci topného výkonu lze zajistit servoventilem resp. termostatickým ventilem. LGW jsou vybaveny pro připojení na centrální vytápěcí systém. Výstupní topný výkon se stanoví dle teploty vody a teploty přívodního vzduchu viz. tabulka hodnot na následující straně. Pro ochranu před zanesením vodního výměníku jsou v LGW clonách zabudovány filtry. Připojení DN 15 (vnitřní závit) k teplovodnímu potrubí je na vrchní straně clony. Maximální teplota vody je 100 C. LGW LGWL Délka mm Napětí/Počet fází V 230~1 230~1 Proud A Vzduchový výkon* m 3 /h 600/ /1400 Hladina hluku** db(a) 42/51 44/53 Hmotnost kg 18,7 26,1 Třída krytí motoru IP44 IP44 *Vzduchový výkon při nízkých a vysokých otáčkách ** Hladina akustického tlaku [db(a)] ve 3m, 50m 2 Sabine a směrovém faktoru Q=2 Tlaková ztráta na straně vody A C B D P (kpa) E C 30 Tlaková ztráta [kpa] 10 5 LGW LGWL A Uzavírací ventil (FHWSV 20/25) B Regulační ventil (FHWAV 20/25) C 2-cestný ventil (FHW2RV 20/25) D Servopohon ventilu (FHWACT) E Termostat RT Průtok vody [l/s] ,0 Q (l/s) FHWAV FHW2RV FHWACT FHWSV Obr.: Tlaková ztráta výměníku na straně vody při daném průtoku. 14 Technické změny vyhrazeny bez předchozího upozornění!

15 ScreenMaster LGW Rychlostní profil 0 m 0.5 m 1 m 1.5 m 2 m 2.5 LGW 5.6 m/s 4.1 m/s 3.0 m/s 2.5 m/s 2.1 m/s 1.8 m/s Montáž LGW clony jsou určeny pouze pro horizontální montáž nad dveře. Doporučená montáž je minimálně 50 mm nad dveřním otvorem. Nízká stavební výška clon a sání vzduchu z čela clony umožňuje montáž blízko stropní konstrukce. Clonu lze zabudovat i do podhledu. Montáž clony do podhledu. Ujistěte se, že množství přiváděného vzduchu je dostatečné a nedojde tak k přehřátí clony. Pro zajištění dostatečného přívodu vzduchu je vhodné instalovat stropní mřížku. MP20 MP20 je ovládácí panel pro vzduchové clony LGW s vodním ohřevem. Jedním MP panelem lze regulovat až 4 clony. Ovladač MP 20 je určen pro instalaci na stěnu. Je vybaven jedním přepínačem pro regulaci otáček ventilátoru. Regulace ot. ventilátoru Ochranné krytí IP 44 RT 0-30 RT 0-30 je elektronický termostat s vnějším nastavením. Je určen pro regulaci topného výkonu u clon LGW s vodním ohřevem. Pro re-gulaci topného výkonu v závislosti na teplotě, je možno RT 0-30 propojit se servopohonem 2-cestného ventilu FHWACT. Teplotní rozsah 0-30 C Ochranné krytí IP30 LGW Topný výkon a zvýšení teploty vzduchu Rychlost 95/70 80/60 70/50 60/40 55/35 t i C Δt i C QkW Δt i C QkW Δt i C QkW Δt i C QkW Δt i C QkW Vzduchový výkon nízký 1 Vzduchový výkon vysoký 2 t i ( C)...Teplota nasávaného vzduchu Δt i ( C)...Zvýšení teploty vzduchu Q (kw)...topný výkon Regulace topného výkonu Regulace topného výkonu se může provést různými způsoby, pro jednoduchost uvádíme pouze dva: 1. Pomocí 2-cestného ventilu se servopohonem, který je řízen termostatem RT Součástí instalace by také měl být uzavírací uzavírací a regulační ventil. 2. Pomocí termostatického ventilu, který je řízen teplotou okolí. Součástí instalace by také měl být uzavírací uzavírací a regulační ventil. LGWL Topný výkon a zvýšení teploty vzduchu Rychlost 95/70 80/60 70/50 60/40 55/35 t i C Δt i C QkW Δt i C QkW Δt i C QkW Δt i C QkW Δt i C QkW Průtok vody (l/s) = Q c*ρ*v*δt Q (kw)...topný výkon clony c (KJ/Kg*K)...Měrná tepelná kap.vody ρ (kg/m 3 )...Hustota vody V (m 3 /s)...vzduchový výkon clony Δt ( C)...Teplotní spád vody Vzduchový výkon nízký 1 Vzduchový výkon vysoký 2 t i ( C)...Teplota nasávaného vzduchu Δt i ( C)...Zvýšení teploty vzduchu Q (kw)...topný výkon Technické změny vyhrazeny bez předchozího upozornění! 15

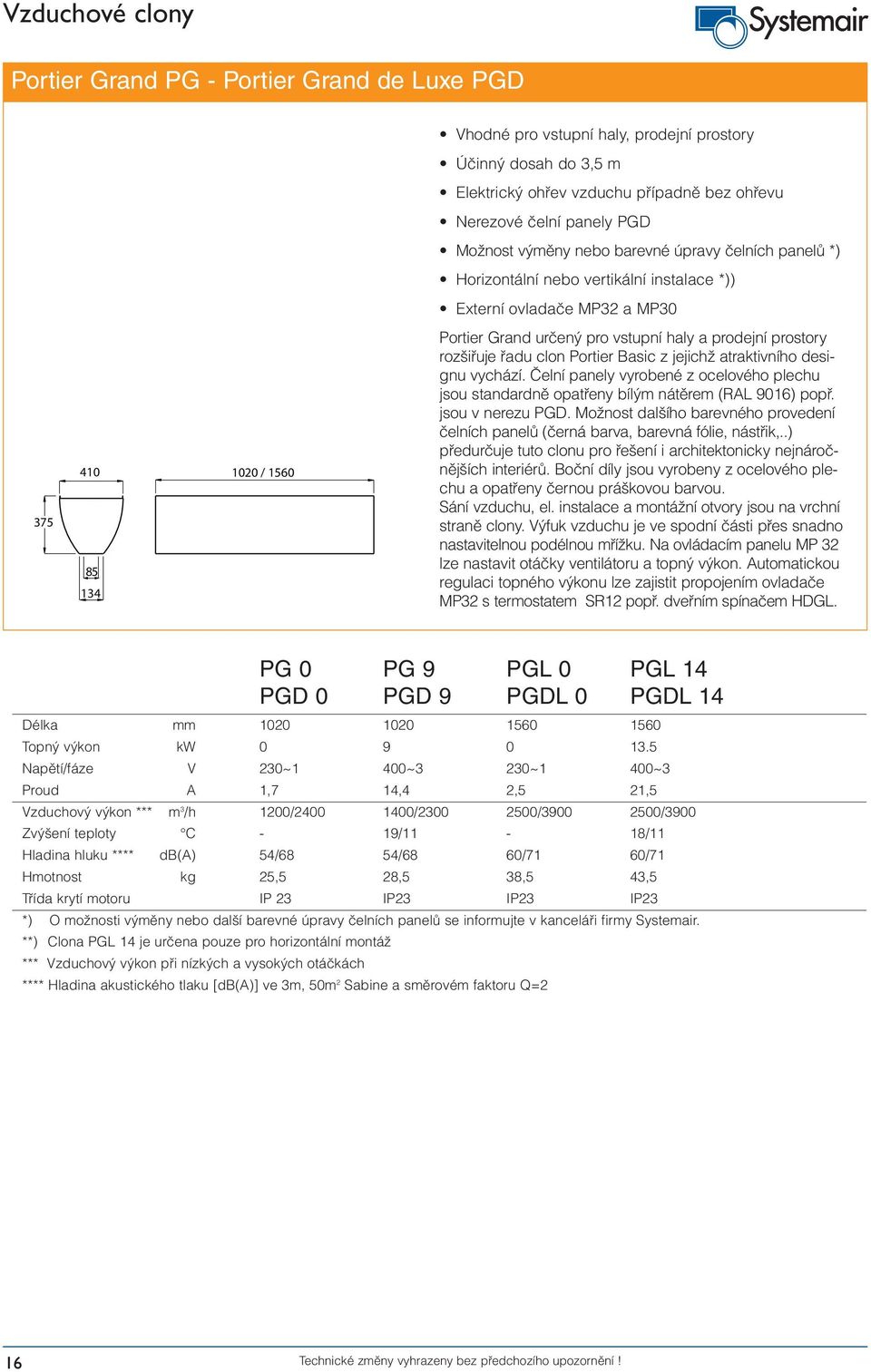

16 Portier Grand PG - Portier Grand de Luxe PGD Vhodné pro vstupní haly, prodejní prostory Účinný dosah do 3,5 m Elektrický ohřev vzduchu případně bez ohřevu Nerezové čelní panely PGD Možnost výměny nebo barevné úpravy čelních panelů *) Horizontální nebo vertikální instalace *)) Externí ovladače MP32 a MP30 45 HW / 1560 Portier Grand určený pro vstupní haly a prodejní prostory rozšiřuje řadu clon Portier Basic z jejichž atraktivního designu vychází. Čelní panely vyrobené z ocelového plechu jsou standardně opatřeny bílým nátěrem (RAL 9016) popř. jsou v nerezu PGD. Možnost dalšího barevného provedení čelních panelů (černá barva, barevná fólie, nástřik,..) předurčuje tuto clonu pro řešení i architektonicky nejnáročnějších interiérů. Boční díly jsou vyrobeny z ocelového plechu a opatřeny černou práškovou barvou. Sání vzduchu, el. instalace a montážní otvory jsou na vrchní straně clony. Výfuk vzduchu je ve spodní části přes snadno nastavitelnou podélnou mřížku. Na ovládacím panelu MP 32 lze nastavit otáčky ventilátoru a topný výkon. Automatickou regulaci topného výkonu lze zajistit propojením ovladače MP32 s termostatem SR12 popř. dveřním spínačem HDGL. PG 0 PG 9 PGL 0 PGL 14 PGD 0 PGD 9 PGDL 0 PGDL 14 Délka mm Topný výkon kw Napětí/fáze V 230~1 400~3 230~1 400~3 Proud A 1,7 14,4 2,5 21,5 Vzduchový výkon *** m 3 /h 1200/ / / /3900 Zvýšení teploty C - 19/11-18/11 Hladina hluku **** db(a) 54/68 54/68 60/71 60/71 Hmotnost kg 25,5 28,5 38,5 43,5 Třída krytí motoru IP 23 IP23 IP23 IP23 *) O možnosti výměny nebo další barevné úpravy čelních panelů se informujte v kanceláři firmy Systemair. **) Clona PGL 14 je určena pouze pro horizontální montáž *** Vzduchový výkon při nízkých a vysokých otáčkách **** Hladina akustického tlaku [db(a)] ve 3m, 50m 2 Sabine a směrovém faktoru Q=2 16 Technické změny vyhrazeny bez předchozího upozornění!

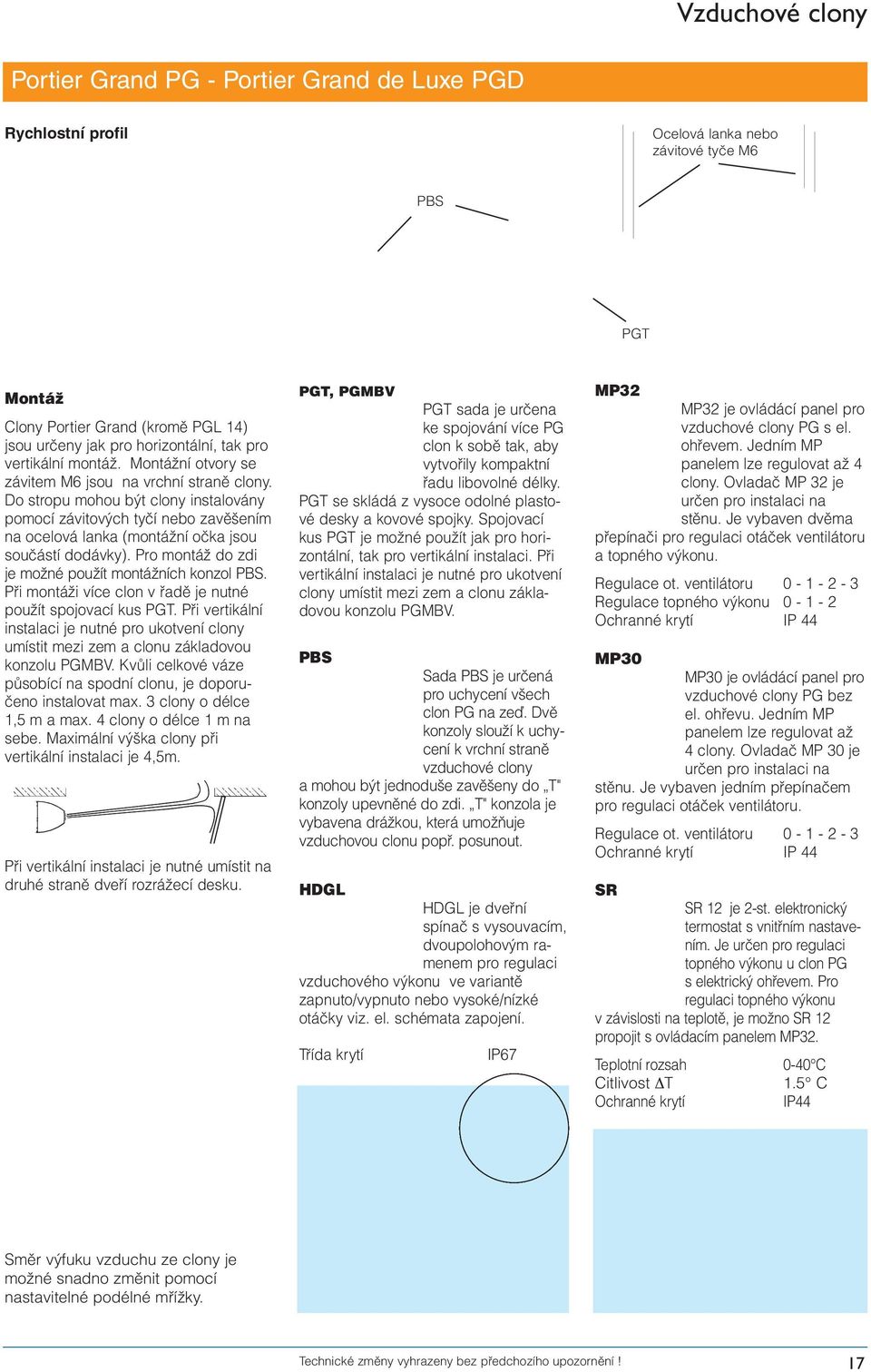

17 Portier Grand PG - Portier Grand de Luxe PGD Rychlostní profil Ocelová lanka nebo závitové tyče M6 PBS PGT Montáž Clony Portier Grand (kromě PGL 14) jsou určeny jak pro horizontální, tak pro vertikální montáž. Montážní otvory se závitem M6 jsou na vrchní straně clony. Do stropu mohou být clony instalovány pomocí závitových tyčí nebo zavěšením na ocelová lanka (montážní očka jsou součástí dodávky). Pro montáž do zdi je možné použít montážních konzol PBS. Při montáži více clon v řadě je nutné použít spojovací kus PGT. Při vertikální instalaci je nutné pro ukotvení clony umístit mezi zem a clonu základovou konzolu PGMBV. Kvůli celkové váze působící na spodní clonu, je doporučeno instalovat max. 3 clony o délce 1,5 m a max. 4 clony o délce 1 m na sebe. Maximální výška clony při vertikální instalaci je 4,5m. Při vertikální instalaci je nutné umístit na druhé straně dveří rozrážecí desku. PGT, PGMBV PGT sada je určena ke spojování více PG clon k sobě tak, aby vytvořily kompaktní řadu libovolné délky. PGT se skládá z vysoce odolné plastové desky a kovové spojky. Spojovací kus PGT je možné použít jak pro horizontální, tak pro vertikální instalaci. Při vertikální instalaci je nutné pro ukotvení clony umístit mezi zem a clonu základovou konzolu PGMBV. PBS Sada PBS je určená pro uchycení všech clon PG na zeď. Dvě konzoly slouží k uchycení k vrchní straně vzduchové clony a mohou být jednoduše zavěšeny do T" konzoly upevněné do zdi. T" konzola je vybavena drážkou, která umožňuje vzduchovou clonu popř. posunout. HDGL HDGL je dveřní spínač s vysouvacím, dvoupolohovým ramenem pro regulaci vzduchového výkonu ve variantě zapnuto/vypnuto nebo vysoké/nízké otáčky viz. el. schémata zapojení. Třída krytí IP67 MP32 MP32 je ovládácí panel pro vzduchové clony PG s el. ohřevem. Jedním MP panelem lze regulovat až 4 clony. Ovladač MP 32 je určen pro instalaci na stěnu. Je vybaven dvěma přepínači pro regulaci otáček ventilátoru a topného výkonu. Regulace ot. ventilátoru Regulace topného výkonu Ochranné krytí IP 44 MP30 MP30 je ovládácí panel pro vzduchové clony PG bez el. ohřevu. Jedním MP panelem lze regulovat až 4 clony. Ovladač MP 30 je určen pro instalaci na stěnu. Je vybaven jedním přepínačem pro regulaci otáček ventilátoru. Regulace ot. ventilátoru Ochranné krytí IP 44 SR SR 12 je 2-st. elektronický termostat s vnitřním nastavením. Je určen pro regulaci topného výkonu u clon PG s elektrický ohřevem. Pro regulaci topného výkonu v závislosti na teplotě, je možno SR 12 propojit s ovládacím panelem MP32. Teplotní rozsah 0-40 C Citlivost ΔT 1.5 C Ochranné krytí IP44 Směr výfuku vzduchu ze clony je možné snadno změnit pomocí nastavitelné podélné mřížky. Technické změny vyhrazeny bez předchozího upozornění! 17

18 Portier Grand PGW - Portier Grand de Luxe PGDW Vhodné pro vstupní haly, prodejní prostory Účinný dosah do 3,5 m Vodní ohřev vzduchu Nerezové čelní panely PGDW Možnost výměny nebo barevné úpravy čelních panelů *) Horizontální PGW nebo vertikální PGWV instalace Externí ovladače MP HW / 1560 Portier Grand určený pro vstupní haly a prodejní prostory rozšiřuje řadu clon Portier Basic z jejichž atraktivního designu vychází. Čelní panely vyrobené z ocelového plechu jsou standardně opatřeny bílým nátěrem (RAL 9016) popř. jsou v nerezu PGDW. Možnost dalšího barevného provedení čelních panelů (černá barva, barevná fólie, nástřik,..) předurčuje tuto clonu pro řešení i architektonicky nejnáročnějších interiérů. Boční díly jsou vyrobeny z ocelového plechu a opatřeny černou práškovou barvou. Sání vzduchu, el. instalace, připojovací potrubí a montážní otvory jsou na vrchní straně clony. Výfuk vzduchu je ve spodní části přes snadno nastavitelnou podélnou mřížku. Na ovládacím panelu MP 30 lze nastavit otáčky ventilátoru. Automa-tickou regulaci topného výkonu lze zajistit termostatickým ventilem resp. servoventilem v kombinaci s termostatem nebo dveřním spínačem HDGL. PGW PGLW PGWV PGLWV PGDW PGDLW PGDWV PGDLWV Délka mm Topný výkon kw dle tabulky str. 26 Napětí/fáze V 230~1 230~1 230~1 230~1 Proud A 1,39 2,4 1,4 2,45 Vzduchový výkon ** m 3 /h 1000/ / / /2900 Zvýšení teploty C dle tabulky Hladina hluku *** db(a) 53/67 56/70 53/67 54/69 Hmotnost kg Třída krytí motoru IP 23 IP23 IP44 IP44 *) O možnosti výměny nebo další barevné úpravy čelních panelů se informujte v kanceláři firmy Systemair. ** Vzduchový výkon nízký / vysoký *** Hladina akustického tlaku [db(a)] ve 3 m, při 50 m 2 Sabine a směrovém faktoru Q = 2 Poznámka: Připojení k teplovodnímu potrubí DN20 (vnitřní závit) je na vrchní straně clony vpravo. 18 Technické změny vyhrazeny bez předchozího upozornění!

19 Portier Grand PGW - Portier Grand de Luxe PGDW Rychlostní profil Ocelová lanka nebo závitové tyče M6 PBS PGT Montáž Clony Portier Grand jsou určeny jak pro horizontální, tak pro vertikální montáž. Montážní otvory se závitem M6 jsou na vrchní straně clony. Do stropu mohou být clony instalovány pomocí závitových tyčí nebo zavěšením na ocelová lanka (montážní očka jsou součástí dodávky). Pro montáž do zdi je možné použít montážních konzol PBS. Při montáži více clon v řadě je nutné použít spojovací kus PGT. Při vertikální instalaci je nutné pro ukotvení clony umístit mezi zem a clonu základovou konzolu PGMBV. Kvůli celkové váze působící na spodní clonu, je doporučeno instalovat max. 3 clony o délce 1,5 m a max. 4 clony o délce 1 m na sebe. Maximální výška clony při vertikální instalaci je 4,5m. Při vertikální instalaci je nutné umístit na druhé straně dveří rozrážecí desku. PGT, PGMBV PGT sada je určena ke spojování více PG clon k sobě tak, aby vytvořily kompaktní řadu libovolné délky. PGT se skládá z vysoce odolné plastové desky a kovové spojky. Spojovací kus PGT je možné použít jak pro horizontální, tak pro vertikální instalaci. Při vertikální instalaci je nutné pro ukotvení clony umístit mezi zem a clonu základovou konzolu PGMBV. PBS Sada PBS je určená pro uchycení všech clon PG na zeď. Dvě konzoly slouží k uchycení k vrchní straně vzduchové clony a mohou být jednoduše zavěšeny do T" konzoly upevněné do zdi. T" konzola je vybavena drážkou, která umožňuje vzduchovou clonu popř. posunout. HDGL HDGL je dveřní spínač s vysouvacím, dvoupolohovým ramenem pro regulaci vzduchového výkonu ve variantě zapnuto/vypnuto nebo vysoké/nízké otáčky viz. el. schémata zapojení. Třída krytí IP67 MP30 MP30 je ovládácí panel pro vzduchové clony PGW s vodním ohřevem. Jedním MP panelem lze regulovat až 4 clony. Ovladač MP 30 je určen pro instalaci na stěnu. Je vybaven jedním přepínačem pro regulaci otáček ventilátoru. Regulace ot. ventilátoru Ochranné krytí IP 44 SR 12 Teplotní rozsah Citlivost ΔT Ochranné krytí RT 0-30 SR 12 je 2-st. elektronický termostat s vnitřním nastavením. Je určen pro regulaci topného výkonu u clon PGW s vodním ohřevem C 1.5 C IP44 RT 0-30 je 1-st. elektronický termostat, který slouží pro měření a nastavení požadované teploty. Je určen pro regulaci topného výkonu u clon PGW. Pro regulaci topného výkonu v závislosti na teplotě, je možno RT 0-30 propojit se servopohonem FHWACT. Teplotní rozsah 0-30 C Ochranné krytí IP30 Směr výfuku vzduchu ze clony je možné snadno změnit pomocí nastavitelné podélné mřížky. Technické změny vyhrazeny bez předchozího upozornění! 19

20 Portier Grand PGW - Portier Grand de Luxe PGDW PGW, PGWV - topný výkon a zvýšení teploty vzduchu Rychlost Vzduchový výkon 1 Vzduchový výkon 2 Vzduchový výkon 3 t i ( C)...Teplota nasávaného vzduchu ΔT i ( C)...Zvýšení teploty vzduchu Q (kw)...topný výkon PGLW, PGLWV - topný výkon a zvýšení teploty vzduchu Rychlost Vzduchový výkon 1 Vzduchový výkon 2 Vzduchový výkon 3 t i ( C)...Teplota nasávaného vzduchu ΔT i ( C)...Zvýšení teploty vzduchu Q (kw)...topný výkon Tlaková ztráta na straně vody Tlaková ztráta [kpa] Průtok vody [m 3 /h] Tlaková ztráta [bar] Průtok vody (l/s) = Q c*ρ*v*δt Q (kw)...topný výkon clony c (KJ/Kg*K)...Měrná tepelná kapacita vody ρ (kg/m 3 )...Hustota vody V (m 3 /s)...vzduchový výkon clony Δt ( C)...Teplotní spád vody Průtok vody [l/s] Regulace topného výkonu Regulace topného výkonu se může provést různými způsoby, pro jednoduchost uvádíme pouze dva: 1. Pomocí 2-cestného ventilu se servopohonem, který je řízen termostatem RT 0-30 popř. v kombinaci s dveřním spínačem HGDL. Součástí instalace by také měl být uzavírací a regulační ventil. 2. Pomocí termostatického ventilu, který je řízen teplotou okolí. Součástí instalace by také měl být uzavírací a regulační ventil. A Uzavírací ventil (FHWSV 20/25) B Regulační ventil (FHWAV 20/25) C 2-cestný ventil (FHW2RV 20/25) D Servopohon ventilu (FHWACT) E Termostat RT 0-30 FHWAV FHW2RV FHWACT FHWSV 20 Technické změny vyhrazeny bez předchozího upozornění!

21 ScreenMaster HD Vhodné pro haly, prodejní prostory a průmyslové objekty Účinný dosah do 3,5 m Elektrický ohřev vzduchu, případně bez ohřevu Horizontální i vertikální instalace Externí ovladače HDR a HDEV Screen Master HD je vzduchová clona s elektrickým ohřevem nebo bez ohřevu vzduchu určená pro vertikální i horizontální instalaci. Plášť vyrobený z pozinkované oceli je opatřen práškovým nátěrem v bílé barvě RAL Sání vzduchu do clony je přes mřížky ve spodní a vrchní části čelního panelu. Výtlak vzduchu je přes mřížku ve spodní části clony. Pro regulaci vzduchového výkonu je určen ovladač HDR4 nebo HDR42 (vysoké/nízké ot.), který lze jednoduše propojit s dveřním spínačem HDGL. Jedním ovladačem HDR lze regulovat až 14 ventilátorů. Každá clona je vybavena 2 nebo 3 ventilátory, proto doporučujeme konzultovat přesný počet ovladačů HDR s kanceláří firmy Systemair. Pro regulaci topného výkonu je určen ovladač HDEV popř. v kombinaci s termostatem SR12. HD 0 HD 8 HD 0L HD 12 Délka mm Topný výkon kw Napětí/Počet fází V 230~1 400~3 230~1 400~3 Proud A 1,6 11,9 2,4 17,7 Vzduchový výkon* m 3 /h 900/ / / /2700 Zvýšení teploty C - 27/13-27/13 Hladina hluku** db(a) 44/62 44/62 45/63 45/63 Hmotnost kg Třída krytí motoru IP24 IP24 IP24 IP24 * Vzduchový výkon nízký / vysoký ** Hladina akustického tlaku [db(a)] ve 3 m, při 50 m 2 Sabine a směrovém faktoru Q = 2 Rychlostní profil 0.5 m 1.5 m 2.5 m 3.5 m HD / HDL 10.0 m/s 6.9 m/s 5.0 m/s 4.1 m/s Montáž HD clony jsou určeny jak pro horizontální, tak pro vertikální montáž. Směr proudění lze měnit pomocí natočení celé clony. Součástí dodávky jsou montážní konzoly. Pro vertikální montáž je nutno samostatně objednat montážní konzoly HDS. Pro každou jednu clonu instalovanou vertikálně je nutná jedna HDS sada (jedna sada HDS se skládá ze dvou částí). Kvůli celkové váze je doporučeno instalovat max. 3 clony na sebe. HDR 4 HDEV Ovládací panel HDR 4 Ovládací panel HDEV je je určen pro regulaci určen pro regulaci topného vzduchového výkonu výkonu u clon HD s elektrickým ohřevem. Počet clon, u clon HD. Jeden HDR 4 může regulovat až 14 motorů. Clony HD jsou regulátor ovládat je limitován pouze ovla- které může jeden HDEV vybaveny 2 dvěma a delší verze dačem vzduchového výkonu HDR4. HDL jsou vybaveny 3 elektromotory. Regulace ot. ventilátoru Ochranné krytí IP65 Regulace topného výkonu Ochranné krytí IP65 Technické změny vyhrazeny bez předchozího upozornění! 21

22 ScreenMaster HDW Vhodné pro haly, prodejní prostory a průmyslové objekty Účinný dosah do 3 m Vodní ohřev vzduchu Horizontální HDW nebo vertikální instalace HDWV Externí ovladače HDR4 Screen Master HDW je vzduchová clona vodním ohřevem vzduchu určená pro vertikální nebo horizontální instalaci. Plášť vyrobený z pozinkované oceli je opatřen práškovým nátěrem v bílé barvě RAL Připojení k teplovodnímu potrubí DN20 (vnitřní závit) je na vrchní straně clony vpravo. Maximální teplota vody je 100 C. Sání vzduchu do clony je přes mřížky ve spodní a vrchní části čelního panelu. Výtlak vzduchu je přes mřížku ve spodní části clony. Pro regulaci vzduchového výkonu je určen ovladač HDR4 nebo HDR42 (vysoké/nízké ot.), který lze jednoduše propojit s dveřním spínačem HDGL. Jedním ovladačem HDR4 lze regulovat až 14 ventilátorů. Každá clona je vybavena 2 nebo 3 ventilátory, proto doporučujeme konzultovat přesný počet ovladačů HDR4 s kanceláří firmy Systemair. Automatickou regulaci topného výkonu lze zajistit termostatickým ventilem resp. servoventilem v kombinaci s termostatem nebo dveřním spínačem HDGL. HDW HDWV HDWL HDWVL Délka mm Napětí / Počet fází V 230~1 230~1 230~1 230~1 Proud A 1,6 1,6 2,4 2,4 Vzduchový výkon* mł/h 800/ / / /2500 Hladina hluku** db(a) 44/62 44/62 45/63 45/63 Hmotnost kg Třída krytí motoru IP24 IP24 IP24 IP24 * Vzduchový výkon nízký / vysoký ** Hladina akustického tlaku [db(a)] ve 3 m, při 50 m 2 Sabine a směrovém faktoru Q = 2 Tlaková ztráta na straně vody HDW - Pressure drop water battery ΔP (kpa) Tlaková ztráta [kpa] HDWV HDW HDWVL HDWL A Uzavírací ventil (FHWSV 20/25) B Regulační ventil (FHWAV 20/25) C 2-cestný ventil (FHW2RV 20/25) D Servopohon ventilu (FHWACT) E Termostat RT Průtok vody [l/s] ,0 Q (l/s) Obr.: Tlaková ztráta výměníku na straně vody při daném průtoku. FHWAV FHW2RV FHWACT FHWSV 22 Technické změny vyhrazeny bez předchozího upozornění!

23 ScreenMaster HDW Rychlostní profil 0.5 m 1.5 m 2.5 m 3.5 m HDW / HDWL 9.3 m/s 6.4 m/s 4.7 m/s 3.8 m/s Montáž Clony HDW jsou určeny jak pro horizontální, tak pro vertikální montáž. Směr proudění lze měnit pomocí natočení celé clony. Součástí dodávky jsou montážní konzoly. Pro vertikální montáž je nutno samostatně objednat montážní konzoly HDS. Pro každou jednu clonu instalovanou vertikálně je nutná jedna HDS sada (jedna sada HDS se skládá ze dvou částí). Kvůli celkové váze působící na spodní clonu, je doporučeno neinstalovat více než 3 clony nad sebou. Při vertikální instalaci clony HDW pouze na jedné straně dveří je nutné na druhé straně umístit rozrážecí desku. HDR4 Ovládací panel HDR4 je určen pro regulaci vzduchového výkonu u clon HD. Jeden HDR4 může regulovat až 14 motorů. Clony HD jsou vybaveny 2 dvěma a delší verze HDL jsou vybaveny 3 elektromotory. Regulace ot. ventilátoru Ochranné krytí IP65 HDGL HDGL je dveřní spínač s vysouvacím, dvoupolohovým ramenem pro regulaci vzduchového výkonu ve variantě zapnuto/vypnuto nebo vysoké/nízké otáčky viz. el. schémata zapojení. Třída krytí IP67 Při vertikální instalaci je nutné umístit na druhé straně dveří rozrážecí desku. HDW výstupní výkon a zvýšení teploty vzduchu RT 0-30 RT 0-30 je 1-st. elektronický termostat, který slouží pro měření a nastavení požadované teploty. Je určen pro regulaci topného výkonu u clon HDW. Pro regulaci topného výkonu v závislosti na teplotě, je možno RT 0-30 propojit se servopohonem FHWACT. Teplotní rozsah 0-30 C Ochranné krytí IP30 Pro každou vertikálně montovanou clonu musí být objednána jedna HDS montážní sada konzol. Rychlost 95/70 80/60 70/50 60/40 55/35 t i C Δt i C QkW Δt i C QkW Δt i C QkW Δt i C QkW Δt i C QkW HDWL výstupní výkon a zvýšení teploty vzduchu Rychlost 95/70 80/60 70/50 60/40 55/35 t i C Δt i C QkW Δt i C QkW Δt i C QkW Δt i C QkW Δt i C QkW Vzduchový výkon 1 800m 3 /h Vzduchový výkon m 3 /h t i ( C)...Teplota nasávaného vzduchu Δt i ( C)...Zvýšení teploty vzduchu Q (kw)...topný výkon Vzduchový výkon m 3 /h Vzduchový výkon m 3 /h t i ( C)...Teplota nasávaného vzduchu Δt i ( C)...Zvýšení teploty vzduchu Q (kw)...topný výkon Regulace topného výkonu Regulace topného výkonu se může provést různými způsoby, pro jednoduchost uvádíme pouze dva: 1. Pomocí 2-cestného ventilu se servopohonem, který je řízen termostatem RT 0-30 popř. v kombinaci s dveřním spínačem HGDL. Součástí instalace by také měl být uzavírací uzavírací a regulační ventil. 2. Pomocí termostatického ventilu, který je řízen teplotou okolí. Součástí instalace by také měl být uzavírací uzavírací a regulační ventil. Průtok vody (l/s) = Q c*ρ*v*δt Q (kw)...topný výkon clony c (KJ/Kg*K)...Měrná tepelná kapacita vody ρ (kg/m 3 )...Hustota vody V (m 3 /s)...vzduchový výkon clony Δt ( C)...Teplotní spád vody Technické změny vyhrazeny bez předchozího upozornění! 23

24 Průmyslové clony MTV Vhodné nad vratové systémy průmyslových objektů Účinný dosah do 6 m Bez ohřevu Horizontální i vertikální instalace Externí ovladače REU Průmyslová clona MTV je z celé řady Systemair clon nejvýkonnější. Vzduchový výkon předurčuje tuto clonu pro nejvyšší vratové systémy v průmyslových a výrobních objektech. MTV clony jsou doporučeny pro výšku vrat 3,5 až 6 metrů a mohou být montovány jak horizontálně, tak i vertikálně. MTV clony jsou bez ohřevu vzduchu. Přesto tyto clony splňují tzv. dohřívací efekt především při horizontální montáži nad vraty, protože cirkulují teplý vzduch nahromaděný pod stropem budov. Plášť je vyroben z oceli a opatřen práškovým nátěrem v bílé barvě RAL Clony jsou opatřeny dvěmi lamelami, jež lze natočit a nasměrovat tak proud vzduchu. Sání vzduchu je na vrchní straně clony. Vzduchový výkon lze regulovat transformátorem, jako je např. REU. Připojením REU k dveřnímu spínači HDGL lze clonu spustit na vysoké otáčky při otevřených dveřích a na nízké při zavřených dveřích. Typ regulátoru otáček REU 3,5,7 se určuje dle počtu použitých clon, tj. dle celkové proudové zátěže. MTV41 MTV61 Délka mm Napětí / Fáze V 230~1 230~1 Proud A Průtok vzduchu mł/h Hladina hluku*** db(a) max 60 max 62 Hmotnost kg Ochranné krytí motoru IP44 IP44 *** Hladina akustického tlaku [db(a)] ve 3 m, při 50 m 2 Sabine a směrovém faktoru Q = 2 Rychlostní profil Montáž Clony MTV jsou určeny pro montáž co nejblíže vratovému otvoru za pomocí konzol (nejsou součástí dodávky) pro které jsou vyrobené otvory na zadní straně clony. Při vertikální montáži je doporučeno na opačné straně dveřního otvoru přerušit proud vzduchu zdí/deskou. Pro případnou vertikální instalaci není nutné žádné speciální příslušenství. Pro zabezpečení motoru proti přehřátí lze připojit k cloně tepelnou ochranu motoru S-ET 10. Bez použití této tepelné ochrany se clony při přehřátí motoru automaticky spustí po vychladnutí motoru. REU S-ET 10 Transformátor REU je určen pro regulaci vzduchového výkonu u clon MTV. Otáčky ventilátoru se regulují pomocí dvou přepínačů. Jeden přepínač je určen pro vysoké a druhý pro nízké otáčky. Vysoké nebo nízké otáčky přepíná externí spínač, např. Relé tepelné ochrany STET 10 B odpojí přívodní napětí motoru ze sítě v případě rozepnutí tepelného kontaktu ve vinutí motoru. Relé tepelné ochrany je připojené na přívodní napětí z REU a vyvedené tepelné kontakty z vinutí motoru. Relé neplní funkci automatického restartu. dveřní spínač HDGL. Napětí 230V Regulace ot. ventilátoru Ochranné krytí STET 10BE IP20 Max. proud REU 3/5/7 3A/5A/7A Ochranné krytí STET 10B IP54 24 Technické změny vyhrazeny bez předchozího upozornění!

25 Alternativy el. zapojení PB,PBL+MP22 LG,LGXL+MP22 Regulaci otáček ventilátoru a topného výkonu zajišťuje ovládací panel MP22 dle nastavené hodnoty na ovladači. Vzduchová clona pracuje nezávisle na otevření/zavření dveří (nepřetržitě) a teplotě v prostoru. Regulace otáček Regulace topného výkonu PB,PBL+MP22+SR12 LG,LGXL+MP22+SR12 Regulaci otáček ventilátoru a topného výkonu v závislosti na termostatu SR12 zajišťuje ovládací panel MP22. Vzduchová clona pracuje nezávisle na otevření/zavření dveří (nepřetržitě) dle nastavené hodnoty na ovladači. Teplota v prostoru je automaticky řízena termostatem SR12. Pokud je nastavená teplota na termostatu 20 C a teplota v místnosti klesne na 18 C, clona sepne poloviční topný výkon viz. ovladač MP22. Při dalším poklesu o 2 C (16 C) clona automaticky přepne na maximální topný výkon, do doby než teplota v místnosti dosáhne nastavené hodnoty. Po dosažení nastavené hodnoty na termostatu clona topný výkon vypne. Regulace otáček Regulace topného výkonu PB0,PBL0+MP20 LG0,LG0L,LG0XL+MP20 Regulaci otáček ventilátoru zajišťuje ovládací panel MP20 dle nastavené hodnoty na ovladači. Vzduchová clona pracuje nezávisle na otevření/zavření dveří (nepřetržitě). Regulace otáček LG,LGXL+MP-I Regulaci otáček ventilátoru a topného výkonu zajišťuje vestavěný ovládací panel MP-I dle nastavené hodnoty na ovladači. Vzduchová clona pracuje nezávisle na otevření/zavření dveří (nepřetržitě) a teplotě v prostoru. Regulace otáček Regulace topného výkonu LG0,LG0L,LG0XL+MP-0I Regulaci otáček ventilátoru zajišťuje vestavěný ovládací panel MP-0I dle nastavené hodnoty na ovladači. Vzduchová clona pracuje nezávisle na otevření/zavření dveří (nepřetržitě). Regulace otáček LGW,LGWL+MP20 Regulaci otáček ventilátoru ovládací panel MP20 dle nastavené hodnoty na ovladači. Vzduchová clona pracuje nezávisle na otevření/zavření dveří (nepřetržitě). Topný výkon není řízen. Pro případnou regulaci topného výkonu je možné použít např. termostatický ventil. Regulace otáček Regulace topného výkonu není řízen PG,PGL+MP32 Regulaci otáček ventilátoru a topného výkonu zajišťuje ovládací panel MP32 dle nastavené hodnoty na ovladači. Vzduchová clona pracuje nezávisle na otevření/zavření dveří (nepřetržitě) a teplotě v prostoru. Regulace otáček Regulace topného výkonu PG,PGL+MP32+HDGL Regulaci otáček ventilátoru a topného výkonu zajišťuje ovládací panel MP32 dle nastavené hodnoty na ovladači. Pokud mezi svorky 1" na ovladači a 2" na cloně umístíme dveřní spínač HDGL, vzduchová clona bude pracovat on/off v závislosti na otevření/zavření dveří. Topný výkon vzduchové clony pracuje nezávisle na teplotě v prostoru. Regulace otáček Regulace topného výkonu PG0,PGL0+MP30 Regulaci otáček ventilátoru zajišťuje ovládací panel MP30 dle nastavené hodnoty na ovladači. Pokud svorky 1" na ovladači a 2" na cloně propojíme, vzduchová clona pracuje nezávisle na otevření/zavření dveří (nepřetržitě). Regulace otáček PG0,PGL0+MP30+HDGL Regulaci otáček ventilátoru zajišťuje ovládací panel MP30 dle nastavené hodnoty na ovladači. Vzduchová clona pracuje on/off v závislosti na dveřním spínači HDGL. Regulace otáček PG0,PGL0+MP30+RT 0-30 Regulaci otáček ventilátoru zajišťuje ovládací panel MP30 dle nastavené hodnoty na ovladači. Vzduchová clona pracuje on/off v závislosti na termostatu RT Při překročení/poklesu nastavené teploty clona automaticky vypne nebo zapne dle vnitřního zapojení v termostatu. Regulace otáček PG,PGL+MP32+HDGL+SR12 (zapnuto/vypnuto) Regulaci otáček ventilátoru a topného výkonu v závislosti na termostatu SR12 zajišťuje ovládací panel MP32. Vzduchová clona pracuje on/off v závislosti na dveřním spínači HDGL. Teplota v prostoru je automaticky řízena termostatem SR12. Pokud je nastavená teplota na termostatu 20 C a teplota v místnosti klesne na 18 C, clona sepne poloviční topný výkon viz. ovladač MP32. Při dalším poklesu o 2 C (16 C) clona automaticky přepne na maximální topný výkon, do doby než teplota v místnosti dosáhne nastavené hodnoty. Po dosažení nastavené hodnoty na termostatu clona topný výkon vypne. Regulace otáček Regulace topného výkonu PG,PGL+MP32+SR12 Regulaci otáček ventilátoru a topného výkonu v závislosti na termostatu SR12 zajišťuje ovládací panel MP32. Pokud svorky 1" na ovladači a 2" na cloně propojíme, vzduchová clona pracuje nezávisle na otevření/zavření dveří (nepřetržitě). Teplota v prostoru je automaticky řízena termostatem SR12. Pokud je nastavená teplota na termostatu 20 C a teplota v místnosti klesne na 18 C, clona sepne poloviční topný výkon viz. ovladač MP32. Při dalším poklesu o 2 C (16 C) clona automaticky přepne na maximální topný výkon, do doby než teplota v místnosti dosáhne nastavené hodnoty. Po dosažení nastavené hodnoty na termostatu clona topný výkon vypne. Regulace otáček Regulace topného výkonu PG,PGL+MP32+HDGL+SR12 (vysoké/nízké) Regulaci otáček ventilátoru a topného výkonu v závislosti na termostatu SR12 zajišťuje ovládací panel MP32. Vzduchová clona pracuje na vysoké/nízké otáčky v závislosti na dveřním spínači HDGL. Teplota v prostoru je automaticky řízena termostatem SR12. Pokud je nastavená teplota na termostatu 20 C a teplota v místnosti klesne na 18 C, clona sepne poloviční topný výkon viz. ovladač MP32. Při dalším poklesu o 2 C (16 C) clona automaticky přepne na maximální topný výkon, do doby než teplota v místnosti Technické změny vyhrazeny bez předchozího upozornění! 25
