FREKVENČNÍ MĚNIČE LS STARVERT ic5-1f a ig5a-4

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "FREKVENČNÍ MĚNIČE LS STARVERT ic5-1f a ig5a-4"

Transkript

1 FREKVENČNÍ MĚNIČE LS STRVERT ic5-1f a ig5-4 Montážní a provozní předpisy číslo : MPP platí od: kontakt : telefon: ; Pod Cihelnou 454 fa: ; Hostomice pod Brdy Česká republika Frekvenční měniče LS, Starvert ic5-1f a Starvert ig5-4, jsou určeny pro regulaci otáček asynchronních motorů. Ovládání měničů je řešeno pro plynulou regulaci otáček nebo v 8-mi stupních skokově (přednastavené kmitočty) a nastavení stavu /STOP motoru. V měničích Starvert ic5-1f je vestavěn filtr typu B1, dle ČSN EN Měniče LS Starvert ig5-4 jsou osazeny filtry splňující podmínky pro průmyslová prostředí. Měniče jsou přednastaveny na optimální hodnoty jednotlivých ventilátorů. Pro bezporuchový chod a dodržení provozních parametrů měničů a ventilátorů nedoporučujeme toto nastavení měnit. Doporučené typy jsou uvedeny v tabulce 1.2 a v technické dokumentaci jednotlivých výrobků (také na LS Starvert ic5-1f Vstup 123 Výstup 323 LS Starvert ig5-4 Vstup 340 Výstup ZÁKLDNÍ TECHNICKÉ ÚDJE 1.1 Základní technické údaje frekvenčních měničů STRVERT ( parametry nastaveny pro fy LTEKO ) Nastavené parametry se mohou lišit dle požadavku zákazníka a použitého motoru. LS Starvert ic5-1f Typ: SV004 ic5-1f SV008 ic5-1f SV008 ic5-1f SV015 ic5-1f SV022 ic5-1f SV022 ic5-1f SV040 ig5-4 SV055 ig5-4 SV075 ig5-4 S10 ig5-4 Jmenovitý výkon motoru (kw) 0,37 0,75 1,1 1,5 2, ,5 7,5 11 Vstup: Napětí V až 240 V (± 10%) 3380 V až 480 V (+ 10%,-15%) Jmenovitý proud () 5,5 6,2 9, , ,5 19,5 29 Frekvence 50 až 60 Hz 50 až 60 Hz Doporučený jistič typ C/ () Doporučený vstup. kabel (mm 2 ) 1,5 1,5 1,5 1,5 2,5 4 1,5 2,5 4 6 Výstup: Napětí 3 0 až vstupní napětí 3 0 až vstupní napětí (zapojení motoru 323) (zapojení motoru 340) Frekvence 3 až 70 Hz * 20 až 60 Hz * Doporučený výst. kabel (mm 2 ) 1,5 1,5 1,5 1,5 2,5 2,5 1,5 1,5 2,5 4 Přetížitelnost (k výst. proudu) 150% 150% Jmenovitý proud * () 2,5 3, Modulace (spín. kmitočet) khz Ochrany proti: podpětí; přepětí; tepelná ochrana motoru I2t ; zemním zkratům; zkratová ochrana; mechanickému zablokování; přetížení měniče; přehřátí motoru; přehřátí měniče Provozní teplota Relativní vlhkost Krytí Elektromagnetická kompatibilita LS Starvert ig5-4 Prostředí: - 10 C až + 50 C ma. 90% bez srážení vodní páry IP 20 Normy: ve shodě s EN55011/B1, EN , třída B ve shodě s EN , pro průmyslová prostředí Rozměry a hmotnosti: Výška šířka hloubka (mm) 116/ ,5 Hmotnost (kg) 0,87 0,89 0,89 1,79 1,85 1,85 1,89 3,66 3,66 9 * uvedeny maimální rozsahy frekvence a maimální jmenovité proudy motorů, konkrétní hodnoty jsou uvedeny v katalozích jednotlivých ventilátorů 1 / 12

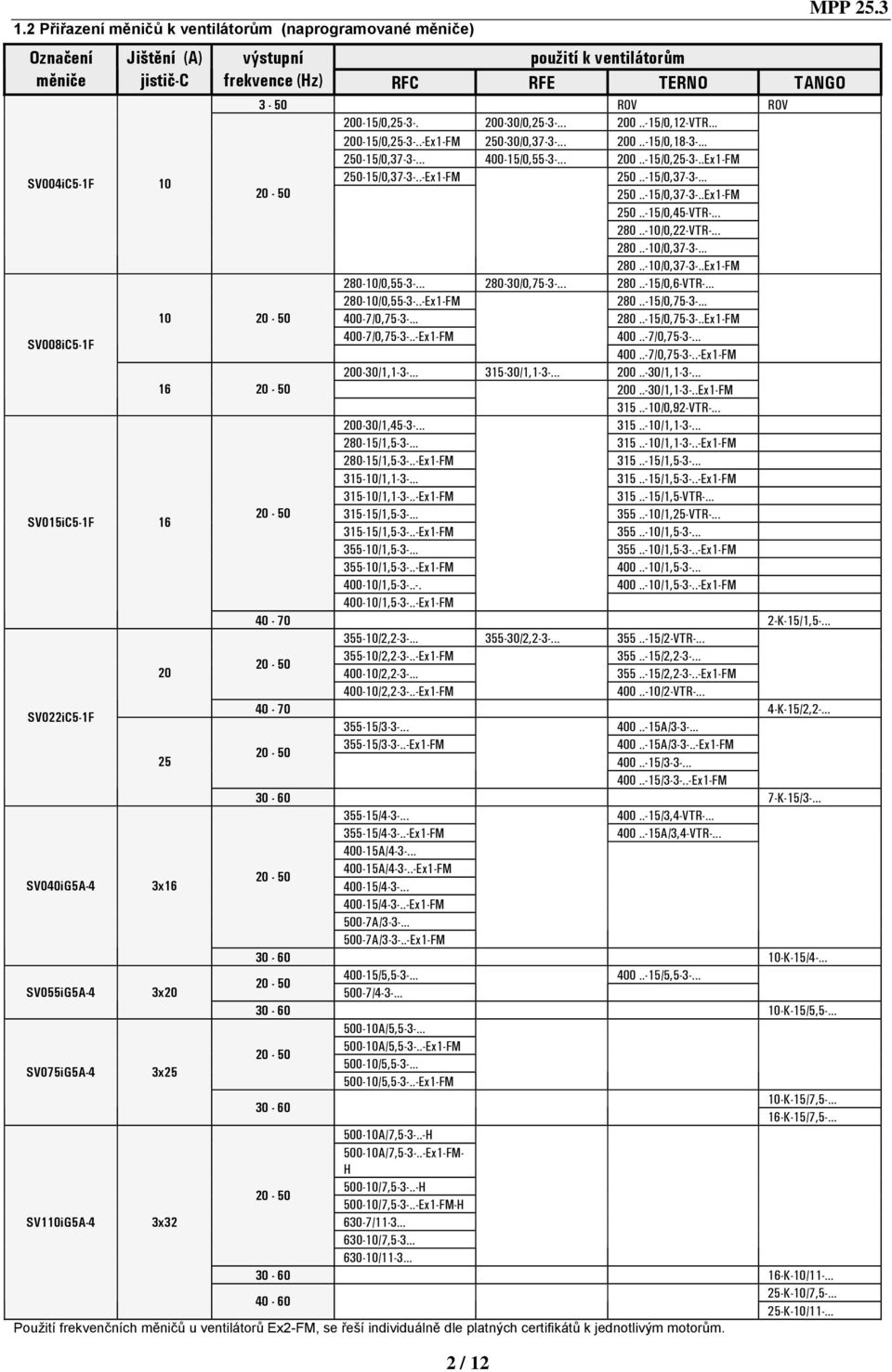

2 1.2 Přiřazení měničů k ventilátorům (naprogramované měniče) Označení měniče Jištění () jistič-c výstupní použití k ventilátorům frekvence (Hz) RFC RFE TERNO TNGO 3-50 ROV ROV /0, /0, /0,12-VTR /0, E1-FM /0, /0, /0, /0, /0, E1-FM SV004iC5-1F /0, E1-FM /0, /0, E1-FM /0,45-VTR /0,22-VTR /0, /0, E1-FM /0, /0, /0,6-VTR /0, E1-FM /0, /0, /0, E1-FM SV008iC5-1F 400-7/0, E1-FM /0, /0, E1-FM /1, /1, /1, /1,1-3-..E1-FM /0,92-VTR /1, /1, /1, /1, E1-FM /1, E1-FM /1, /1, /1, E1-FM /1, E1-FM /1,5-VTR-... SV015iC5-1F /1, /1,25-VTR /1, E1-FM /1, /1, /1, E1-FM /1, E1-FM /1, /1, /1, E1-FM /1, E1-FM K-15/1, /2, /2, /2-VTR /2, E1-FM /2, /2, /2, E1-FM /2, E1-FM /2-VTR-... SV022iC5-1F K-15/2, / / / E1-FM / E1-FM / / E1-FM K-15/ / /3,4-VTR / E1-FM /3,4-VTR / / E1-FM SV040iG / / E1-FM 500-7/ / E1-FM K-15/ /5, /5, SV055iG / K-15/5, /5, /5, E1-FM /5, SV075iG /5, E1-FM K-15/7,5-16-K-15/7, /7, H /7, E1-FM- H /7, H /7, E1-FM-H S10iG / /7, / K-10/ K-10/7,5-25-K-10/11- Použití frekvenčních měničů u ventilátorů E2-FM, se řeší individuálně dle platných certifikátů k jednotlivým motorům. 2 / 12 MPP 25.3

3 1.3 Parametry měničů dodávaných k ventilátorům fy LTEKO (rozdíl od továrního nastavení): nastavený výstupní proud dle ventilátorů zobrazení požadovaných veličin na panelu měniče při přetížení motoru (měniče) dojde ke snížení výstupního proudu (snížením výstupního kmitočtu) špičkový proud motoru je nastaven na 100% nastaveného jmenovitého proudu měniče digitální vstup ( ) je nastaven na eterní poruchu - pro připojení termokontaktu motoru poruchová hlášení signalizována sepnutím kontaktů (30 u ic5-1f a 3 3C u ig5-4) regulace výstupního kmitočtu (otáček motoru) v nastaveném rozsahu napětím 0 1 možnost volby 8-mi přednastavených kmitočtů (ve shodě s 8-mi stupni výkonnostních charakteristik ventilátorů) přes vstupy P3, P4, P5 u měniče ic5-1f a vstupy P6, P7, P8 u měniče ig5-4 automatický restart tří poruchového hlášení a automatický start pohonu po obnovení dodávky elektrické energie!!! Ostatní technické údaje, instalace, uvedení do provozu a další informace jsou uvedeny v uživatelské příručce měničů. Uživatelská příručka je dodávána s frekvenčním měničem. Kompletní dokumentace je k dispozici na stránkách 2. OVLDČE REGULÁTORŮ OTÁČEK - FREKVENČNÍCH MĚNIČŮ Součástí dodávky regulátorů otáček frekvenčních měničů mohou být tato zařízení: 2.1 Dálkové ovladače DF Frekvenční měniče lze ovládat dálkovými ovladači DF. Ovladače jsou shodné pro ovládání obou typů frekvenčních měničů ic5-1f a ig5-4. Jedním ovladačem lze ovládat jeden nebo dva měniče společně. Funkce ovladačů DF: sdružená signalizace poruchových stavů LED dioda /STOP ventilátoru (pouze typ DF-SV(P) krytí I0 ve verzi DF-S a DF-SV krytí IP30 ve verzi DF-SVP a DF-SP volba hodnoty požadované výstupní frekvence: otočný potenciometr s plynulou regulací frekvence (viz tabulka 1.2. ) stupnice ovladačů jsou číslovány čísly 1 až 8, tyto číslice odpovídají výkonovým charakteristikám ventilátorů uvedených v technické dokumentaci fy LTEKO. DF-SV(P) samostatný ovladač s vypínačem: je určen k ovládání (reg. otáček a spínání) samostatného jednoho nebo dvou ventilátorů viz schéma č Dodává se v provedení DF-SV pro použití v obytných prostorách (rozměry: mm VŠH), nebo DF-SVP pro použití v průmyslu (rozměry: mm VŠH). DF-SVP-Q oproti DF-SVP obsahuje přepínač pro volbu ručního a automatického provozu viz schéma č a MPP 25.3 ovladač shodný s typem DF-SV a DF-SVP pouze neobsahuje vypínač. DF-SP-Q jako DF-SVP-Q ale bez vypínače. DF - zabudovány do regulátorů REGU Di: - DF-10-R určen k ovládání jednoho nebo dvou měničů společně, obsahuje poruchové relé viz schéma č a DF-10 použití jako DF-10-R, neobsahuje poruchové relé, viz schéma č Dálkové přepínání přednastavených otáček pomocí digitálních vstupů Pro přepínání otáček lze také použít spínání kombinace digitálních vstupů P3, P4 a P5 u měniče ic5-1f nebo vstupy P6, P7 a P8 u měniče ig5. Na tyto vstupy se přivede napětí ze svorky 4 (24) viz tabulka. Přednastavené otáčky lze použít například při přepínání dvou otáček při rozšíření D504 až D511 v REGU Di Přednastavené frekvence Y Nastavená frekvence P1 P3 P4 P5 start (P6) (P7) (P8) 20 Hz Hz Hz Hz - 40 Hz Hz - 47 Hz - 50 Hz (údaje v závorce platí pro měnič ig5) 3. MONTÁŽ FREKVENČNÍCH MĚNIČŮ Měnič je určen k montáži ve svislé poloze. Ostatní zásady montáže jsou detailně popsány v uživatelské příručce měničů. 3.1 Výkonové připojení Měniče jsou dodávány s držákem kabelů, ve kterém lze zabezpečit kabel proti vytržení (upevněním v průchodce). Doporučené hodnoty předřazených jistících prvků, napájecích a ovládacích kabelů jsou uvedeny v tabulce a na schématu č Mezi výstupní svorky měniče a motor nedoporučujeme zařazovat žádné obvody včetně jistících prvků (všechny ochrany pro motor jsou součástí měniče). Zvláštní pozornost je třeba věnovat tomu, aby přívodní síťový kabel (odrušený přívod), který se připojuje na vstupní svorky frekvenčního měniče nebyl veden v těsném souběhu s jinými kabely a vodiči. Vzdálenost mezi odrušenými a neodrušenými kabely včetně ovládacích vedení nesmí být menší než 30cm. Není-li možné tuto podmínku dodržet, je nutné použít buď stíněných kabelů, nebo chránit kabely uzemněnými kovovými trubkami. Maimální délky kabelů měnič motor: ma. 50m- nestíněný kabel (při snížení modulačního kmitočtu na 5kHz ma. 100mnestíněný kabel) Výstupní napětí z měničů STRVERT typové řady ic5-1f je 323 a ig5-4 je 340. Zapojení motoru dodávaného firmou LTEKO musí být přizpůsobeno dle štítkových hodnot tak, aby odpovídalo danému výstupnímu napětí z měniče! 3.2 Připojení ovládacích kabelů Dálkový ovl. DF-SV (I0) Dálkový ovl. DF-SVP (IP30) DF-S(P) samostatný ovladač bez vypínače: je určen k ovládání jednoho nebo dvou ventilátorů v součinnosti s řídící jednotkou REGU Di viz schéma č , pokud není již vybavena zabudovanými ovladači frekvenčních měničů DF Dodává se v provedení DF-S pro použití v obytných prostorách (rozměry: mm VŠH), nebo DF-SP pro použití v průmyslu (rozměry: mm VŠH). Konstrukčně je odděleně od silových kabelů nutno použít stíněný kabel nebo kabel uložený v ochranné trubce s pláštěm umožňující stínění zajištění kabelu proti vytržení v průchodce stíněným kabelem (např.:sykfy 520,5; SRO 7-22 apod.) ma. vzdálenost měniče od ovladače: cca 50 m stínění se připojí na potenciál PE pouze na straně měniče 3.3 Připojení termokontaktu (termistoru) motoru ventilátoru Ovládání ventilátorů v součinnosti s řídící jednotkou REGU Di použití dálkových ovladačů DF 3 / 12

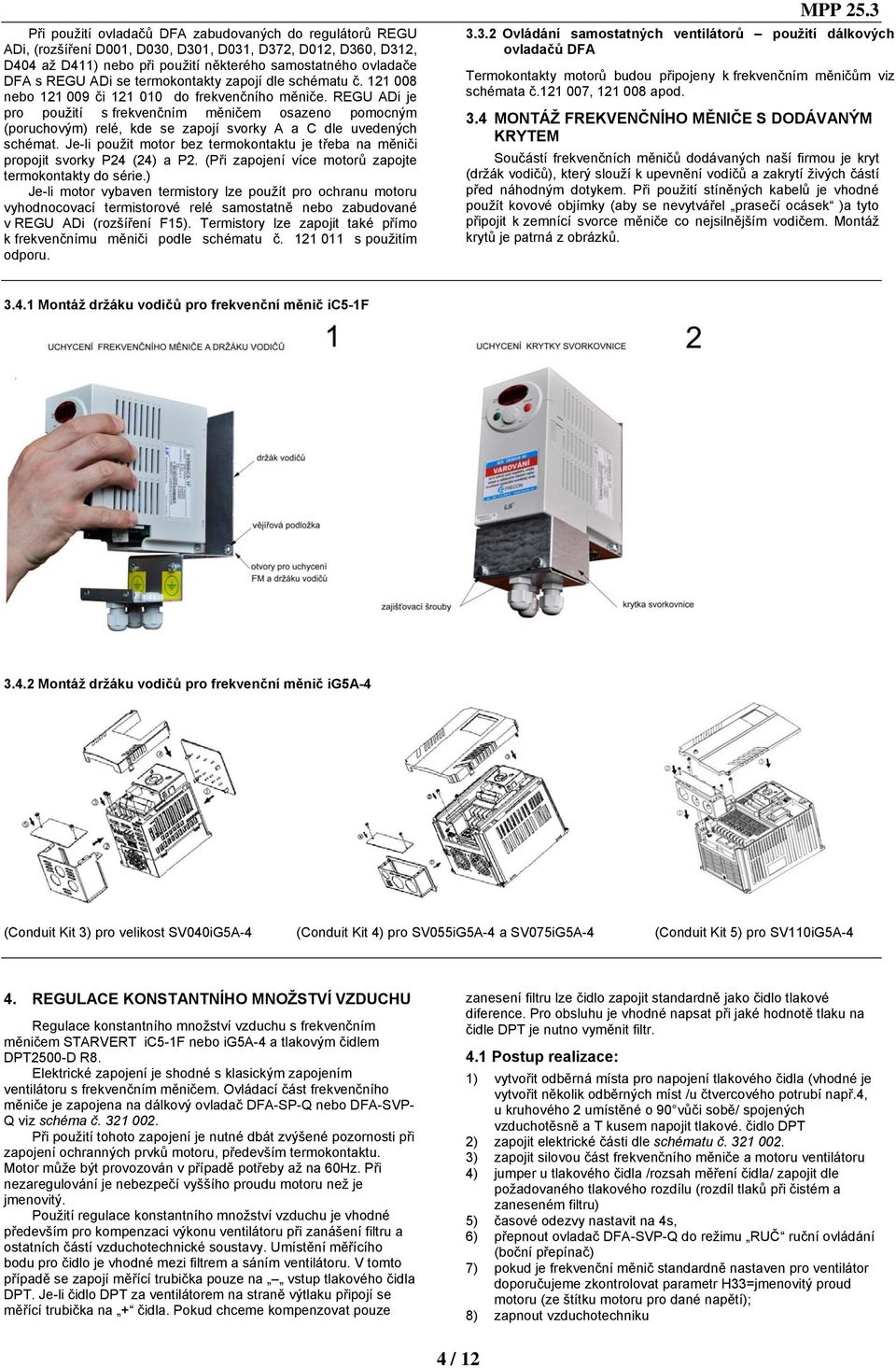

4 Při použití ovladačů DF zabudovaných do regulátorů REGU Di, (rozšíření D001, D030, D301, D031, D372, D012, D360, D312, D404 až D411) nebo při použití některého samostatného ovladače DF s REGU Di se termokontakty zapojí dle schématu č nebo či do frekvenčního měniče. REGU Di je pro použití s frekvenčním měničem osazeno pomocným (poruchovým) relé, kde se zapojí svorky a C dle uvedených schémat. Je-li použit motor bez termokontaktu je třeba na měniči propojit svorky 4 (24) a. (Při zapojení více motorů zapojte termokontakty do série.) Je-li motor vybaven termistory lze použít pro ochranu motoru vyhodnocovací termistorové relé samostatně nebo zabudované v REGU Di (rozšíření F15). Termistory lze zapojit také přímo k frekvenčnímu měniči podle schématu č s použitím odporu. MPP Ovládání samostatných ventilátorů použití dálkových ovladačů DF Termokontakty motorů budou připojeny k frekvenčním měničům viz schémata č , apod. 3.4 MONTÁŽ FREKVENČNÍHO MĚNIČE S DODÁVNÝM KRYTEM Součástí frekvenčních měničů dodávaných naší firmou je kryt (držák vodičů), který slouží k upevnění vodičů a zakrytí živých částí před náhodným dotykem. Při použití stíněných kabelů je vhodné použít kovové objímky (aby se nevytvářel prasečí ocásek )a tyto připojit k zemnící svorce měniče co nejsilnějším vodičem. Montáž krytů je patrná z obrázků Montáž držáku vodičů pro frekvenční měnič ic5-1f Montáž držáku vodičů pro frekvenční měnič ig5-4 (Conduit Kit 3) pro velikost SV040iG5-4 (Conduit Kit 4) pro SV055iG5-4 a SV075iG5-4 (Conduit Kit 5) pro S10iG REGULCE KONSTNTNÍHO MNOŽSTVÍ VZDUCHU Regulace konstantního množství vzduchu s frekvenčním měničem STRVERT ic5-1f nebo ig5-4 a tlakovým čidlem DPT2500-D R8. Elektrické zapojení je shodné s klasickým zapojením ventilátoru s frekvenčním měničem. Ovládací část frekvenčního měniče je zapojena na dálkový ovladač DF-SP-Q nebo DF-SVP- Q viz schéma č Při použití tohoto zapojení je nutné dbát zvýšené pozornosti při zapojení ochranných prvků motoru, především termokontaktu. Motor může být provozován v případě potřeby až na 60Hz. Při nezaregulování je nebezpečí vyššího proudu motoru než je jmenovitý. Použití regulace konstantního množství vzduchu je vhodné především pro kompenzaci výkonu ventilátoru při zanášení filtru a ostatních částí vzduchotechnické soustavy. Umístění měřícího bodu pro čidlo je vhodné mezi filtrem a sáním ventilátoru. V tomto případě se zapojí měřící trubička pouze na vstup tlakového čidla DPT. Je-li čidlo DPT za ventilátorem na straně výtlaku připojí se měřící trubička na + čidla. Pokud chceme kompenzovat pouze zanesení filtru lze čidlo zapojit standardně jako čidlo tlakové diference. Pro obsluhu je vhodné napsat při jaké hodnotě tlaku na čidle DPT je nutno vyměnit filtr. 4.1 Postup realizace: 1) vytvořit odběrná místa pro napojení tlakového čidla (vhodné je vytvořit několik odběrných míst /u čtvercového potrubí např.4, u kruhového 2 umístěné o 90 vůči sobě/ spojených vzduchotěsně a T kusem napojit tlakové. čidlo DPT 2) zapojit elektrické části dle schématu č ) zapojit silovou část frekvenčního měniče a motoru ventilátoru 4) jumper u tlakového čidla /rozsah měření čidla/ zapojit dle požadovaného tlakového rozdílu (rozdíl tlaků při čistém a zaneseném filtru) 5) časové odezvy nastavit na 4s, 6) přepnout ovladač DF-SVP-Q do režimu RUČ ruční ovládání (boční přepínač) 7) pokud je frekvenční měnič standardně nastaven pro ventilátor doporučujeme zkontrolovat parametr H33=jmenovitý proud motoru (ze štítku motoru pro dané napětí); 8) zapnout vzduchotechniku 4 / 12

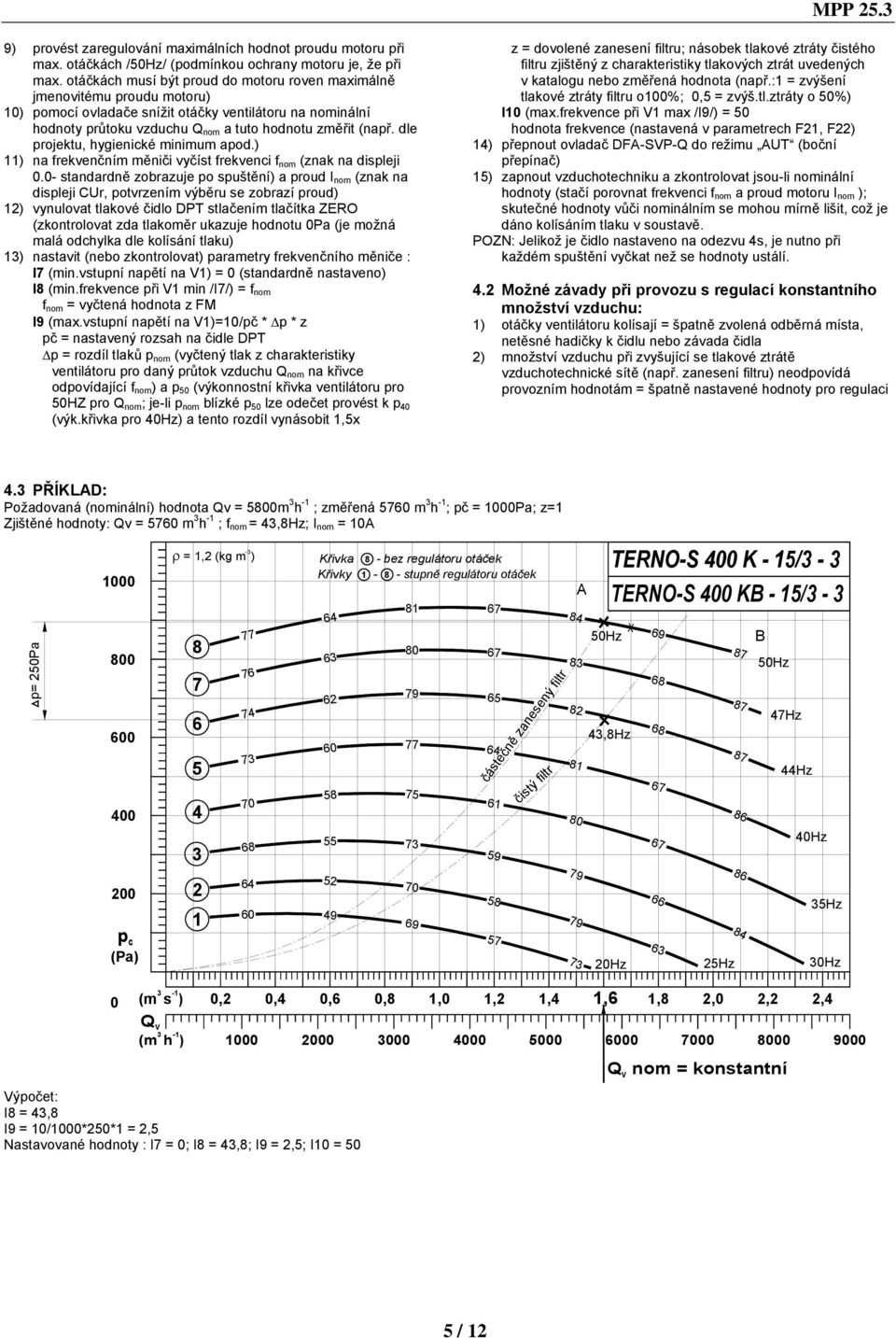

5 9) provést zaregulování maimálních hodnot proudu motoru při ma. otáčkách /50Hz/ (podmínkou ochrany motoru je, že při ma. otáčkách musí být proud do motoru roven maimálně jmenovitému proudu motoru) 10) pomocí ovladače snížit otáčky ventilátoru na nominální hodnoty průtoku vzduchu Q nom a tuto hodnotu změřit (např. dle projektu, hygienické minimum apod.) 11) na frekvenčním měniči vyčíst frekvenci f nom (znak na displeji 0.0- standardně zobrazuje po spuštění) a proud I nom (znak na displeji CUr, potvrzením výběru se zobrazí proud) 12) vynulovat tlakové čidlo DPT stlačením tlačítka ZERO (zkontrolovat zda tlakoměr ukazuje hodnotu 0Pa (je možná malá odchylka dle kolísání tlaku) 13) nastavit (nebo zkontrolovat) parametry frekvenčního měniče : I7 (min.vstupní napětí na ) = 0 (standardně nastaveno) I8 (min.frekvence při min /I7/) = f nom f nom = vyčtená hodnota z FM I9 (ma.vstupní napětí na )=10/pč * Δp * z pč = nastavený rozsah na čidle DPT Δp = rozdíl tlaků p nom (vyčtený tlak z charakteristiky ventilátoru pro daný průtok vzduchu Q nom na křivce odpovídající f nom ) a p 50 (výkonnostní křivka ventilátoru pro 50HZ pro Q nom ; je-li p nom blízké p 50 lze odečet provést k p 40 (výk.křivka pro 40Hz) a tento rozdíl vynásobit 1,5 z = dovolené zanesení filtru; násobek tlakové ztráty čistého filtru zjištěný z charakteristiky tlakových ztrát uvedených v katalogu nebo změřená hodnota (např.:1 = zvýšení tlakové ztráty filtru o100%; 0,5 = zvýš.tl.ztráty o 50%) I10 (ma.frekvence při ma /I9/) = 50 hodnota frekvence (nastavená v parametrech F21, F22) 14) přepnout ovladač DF-SVP-Q do režimu UT (boční přepínač) 15) zapnout vzduchotechniku a zkontrolovat jsou-li nominální hodnoty (stačí porovnat frekvenci f nom a proud motoru I nom ); skutečné hodnoty vůči nominálním se mohou mírně lišit, což je dáno kolísáním tlaku v soustavě. POZN: Jelikož je čidlo nastaveno na odezvu 4s, je nutno při každém spuštění vyčkat než se hodnoty ustálí. 4.2 Možné závady při provozu s regulací konstantního množství vzduchu: 1) otáčky ventilátoru kolísají = špatně zvolená odběrná místa, netěsné hadičky k čidlu nebo závada čidla 2) množství vzduchu při zvyšující se tlakové ztrátě vzduchotechnické sítě (např. zanesení filtru) neodpovídá provozním hodnotám = špatně nastavené hodnoty pro regulaci 4.3 PŘÍKLD: Požadovaná (nominální) hodnota Qv = 5800m 3 h -1 ; změřená 5760 m 3 h -1 ; pč = 1000Pa; z=1 Zjištěné hodnoty: Qv = 5760 m 3 h -1 ; f nom = 43,8Hz; I nom = 10 p= 250Pa p c (Pa) ρ = 1,2 (kg m -3 ) Křivka 8 - bez regulátoru otáček Křivky stupně regulátoru otáček částečně zanesený filtr čistý filtr Hz TERNO-S 400 K - 15/3-3 TERNO-S 400 KB - 15/3-3 43,8Hz Hz Hz B 50Hz 47Hz 44Hz 40Hz 35Hz 30Hz 0 (m 3 s -1 ) Q v (m 3 h -1 ) 0, ,4 0, Výpočet: I8 = 43,8 I9 = 10/1000*250*1 = 2,5 Nastavované hodnoty : I7 = 0; I8 = 43,8; I9 = 2,5; I10 = 50 0,8 1, ,2 1,4 1,6 1, , Q nom = konstantní v 2,2 2, / 12

6 pro FM 1,8-2,2kW včetně - 20 CYKFY-J 41,5 CYKFY-J 42,5 CYKFY-J 41,5 CYKFY-J 42,5 MPP 25.3 ic5 ig5 L3 DOPORUČENÉ ZPOJENÍ FREKVENČNÍHO MĚNIČE "STRVERT" S MOTOREM VENTILÁTORU - SILOVÁ ČÁST č.: L2 L1 N PE NÍ NPĚTÍ DO MĚNIČE : 1 23 NÍ NPĚTÍ DO MĚNIČE : 3 40 JISTIČ typ C DOPORUČENÉ JIŠTĚNÍ : MĚNIČE: pro FM 0,4kW včetně - 10 SV004iC5-1 pro FM 0,4-0,75kW včetně - 10 pro FM 0,75-1,1kW včetně - 16 SV008iC5-1 SV008iC5-1 pro FM 1,1-1,5kW včetně - 16 SV015iC5-1 pro FM 1,5-1,8kW včetně - 20 SV015iC5-1 OZNČENÍ DOPORUČENÝ KBEL CYKY-J 31,5 CYKY-J 31,5 CYKY-J 32,5 CYKY-J 32,5 CYKY-J 32,5 JISTIČ typ C DOPORUČENÉ JIŠTĚNÍ : pro FM 4kW pro FM 5,5kW pro FM 7.5kW pro FM 11kW OZNČENÍ MĚNIČE: SV040iG5-4 SV055iG5-4 SV075iG5-4 S10iG5-4 DOPORUČENÝ KBEL: CYKY-J 41,5 CYKY-J 42,5 CYKY-J 44 CYKY-J 46 pro FM 2,2-3kW včetně - 25 SV022iC5-1 SV022iC5-1 CYKY-J 32,5 CYKY-J 34 STÍNĚNÍ SE POUZE N STRNĚ MĚNIČE PŘIPOJÍ N POTENCIÁL PE. SYKFY 520,5 STÍNĚNÍ SE POUZE N STRNĚ MĚNIČE PŘIPOJÍ N POTENCIÁL PE. SYKFY 520,5 ŘÍDÍCÍ SVORKOVNICE ŘÍDÍCÍ SVORKOVNICE L1 L2 U V W L1 L2 L3 U V W PE PE DOPORUČENÝ KBEL : pro FM 0,4-0,75kW včetně pro FM 0,75-1,5kW včetně CYKFY-J 41,5 pro FM 1,5-3kW včetně pro FM 4kW pro FM 5,5kW CYKFY-J 41,5 pro FM 7,5kW pro FM 11kW CYKFY-J 44 NÍ NPĚTÍ Z MĚNIČE : NÍ NPĚTÍ Z MĚNIČE : DOPORUČENÝ KBEL : FÁZOVÝ MOTOR FÁZOVÝ MOTOR 340 JYTY 21 JYTY 21 - termokontakt motoru Propojky na motoru je nutno zapojit podle výstupního napětí měniče. 6 / 12

7 REGULCE OTÁČEK samostatným ovladačem s vypínačem DF-SV(P); ventilátor s termokontaktem Zapojení platí pro přepínač ovládání NPN/PNP u frekvenčního měniče STRVERT v poloze PNP - standardně nastaveno PROPOJTE STÍNĚNÝM KBELEM (NPŘ. SYKFY 520,5). STÍNĚNÍ SE POUZE N STRNĚ MĚNIČE PŘIPOJÍ N POTENCIÁL PE. POUŽITÝ KBEL PRO PŘIPOJENÍ TERMOKONTKTŮ NPŘ.: JYTY 21 č.: ROZPIS KOMPONENT ŘÍDÍCÍ OVLDČ DF-SV DF-SVP nebo LS Starvert ic5-1f a/nebo ig PŘIPOJENÍ 1 STRVERT ic5 (ig5) DF-SV B C D E F Propojení DF-SV(P) a FM DF ic5; ig5 BC P1 D EF 4 VR P1 P3 P4 P5 4 VR I CM Vnitřní propojení v DF-S Hz SPOJENO - při použití s elektrickým nebo plynovým ohřívačem (tovární nastavení) Hz ROZPOJENO STRVERT ic5 (STRVERT ig5) 2. PŘIPOJENÍ 2 STRVERT ic5 (ig5) DF-SV B C D E F Propojení DF-SV(P) a FM DF ic5; ig5/1 1 ic5; ig5/2 BC D P1 4 P1 EF VR 4 2 P1 P3 P4 P5 4 VR I CM P1 P3 P4 P5 4 VR I CM STRVERT ic5 (STRVERT ig5) / 1 STRVERT ic5 (STRVERT ig5) / 2 - TERMOKONTKT MOTORU NEJSOU-LI TERMOKONTKTY ZPOJENY, MUSÍ SE SVORKY "" "4" PROKLEMOVT DF-SV - ovladač s vypínačem DF-S - ovladač bez vypínače (např.při zapojení s REGU Di) (P) - použití v průmyslu (vyšší krytí, machanicky pevnější) 7 / 12

8 REGULCE OTÁČEK samostatným ovladačem bez vypínače DF-S(P); ventilátor s termokontaktem Zapojení platí pro přepínač ovládání NPN/PNP u frekvenčního měniče STRVERT v poloze PNP - standardně nastaveno POPIS: - měnič je spouštěn z REGU D spínáním napájecího napětí; bez použití s REGU Di lze měnič spouštět spínaním napajecího napětí měniče např. přes stykač, nebo spínáním beznapěťovým kontaktem (svorek 4 a P1; beznapěťový kontakt se zapojí obdobně jako na obrázku se zapojením DF-SV (místo vypínače u DF-SV, svorky B a C) Propojení DF-S a FM BC DF ic5; ig5 D E F P1-4 VR PROPOJTE STÍNĚNÝM KBELEM (NPŘ. SYKFY 520,5). STÍNĚNÍ SE POUZE N STRNĚ MĚNIČE PŘIPOJÍ N POTENCIÁL PE. POUŽITÝ KBEL PRO PŘIPOJENÍ TERMOKONTKTŮ NPŘ.: JYTY 21 č.: ROZPIS KOMPONENT ŘÍDÍCÍ OVLDČ DF-S DF-SP nebo LS Starvert ic5-1f a/nebo ig PŘIPOJENÍ 1 STRVERT ic5 (ig5) Pomocné relé v REGU Di ERR C DF-S B C D E F VNITŘNÍ PROPOJENÍ OVLDČE DF-S a DF-SV P1 P3 P4 P5 4 VR I CM 35-50Hz SPOJENO - při použití s elektrickým nebo plynovým ohřívačem (tovární nastavení) STRVERT ic5 (STRVERT ig5) Hz ROZPOJENO 2. PŘIPOJENÍ 2 STRVERT ic5 (ig5) BC D EF DF-S Propojení DF-SV(P) a FM DF ic5; ig5/1 1 ic5; ig5/2 P1-4 VR Pomocné relé v REGU Di ERR 2 P1-4 C B C D E F P1 P3 P4 P5 4 VR I CM P1 P3 P4 P5 4 VR I CM STRVERT ic5 (STRVERT ig5) / 1 - TERMOKONTKT MOTORU STRVERT ic5 (STRVERT ig5) / 2 NEJSOU-LI TERMOKONTKTY ZPOJENY, MUSÍ SE SVORKY "" "4" PROKLEMOVT DF-SV - ovladač s vypínačem DF-S - ovladač bez vypínače (např.při zapojení s REGU Di) (P) - použití v průmyslu (vyšší krytí, machanicky pevnější) 8 / 12

9 POPIS: REGULCE OTÁČEK ovladačem DF-10-R (rozšíření REGU Di - D001, D030 a D301); - měnič je spouštěn z REGU Di spínáním napájecího napětí DF-10-R ERR C D E F ventilátor s termokontaktem č.: Zapojení platí pro přepínač ovládání NPN/PNP u frekvenčního měniče STRVERT v poloze PNP - standardně nastaveno 3. ROZLOŽENÍ SVOREK N MODULU DF C D E F ROZPIS KOMPONENT ŘÍDÍCÍ OVLDČ DF-10-R (samostatný) 1. PŘIPOJENÍ 1 STRVERT ic5 (ig5) Propojení DF-10-R a FM DF-10-R ic5; ig5 C D E F P1-4 VR ERR ERR JUMPER: URČUJE ROZSH NÍHO NPĚTÍ, ROZPOJENÝ: PLNÝ ROZSH (TV OHŘEV) SPOJENÝ: ZDOL OMEZENÝ ROZSH (E G OHŘEV) nebo jako rozšíření REGU Di - D001, D030, D301 SVORKY, C, ERR JSOU JEN V MODULU DF-10-R-.. P1 P3 P4 P5 4 VR 30 I CM 30B STRVERT ic5 (STRVERT ig5) DF-10-R ERR C D E F Propojení DF-10-R a FM DF-10-R ic5; ig5/1 1 ic5; ig5/2 2 LS Starvert ic5-1f a/nebo ig PŘIPOJENÍ 2 STRVERT ic5 (ig5) C D EF P1-4 VR P1-4 P1 P3 P4 P5 4 VR I CM P1 P3 P4 P5 4 VR I CM DF-10-R - dálkový ovladač při rozšíření REGU Di - D001, D030 a D301 STRVERT ic5 (STRVERT ig5) / 1 STRVERT ic5 (STRVERT ig5) / 2 - TERMOKONTKT MOTORU PROPOJTE STÍNĚNÝM KBELEM (NPŘ. SYKFY 520,5). STÍNĚNÍ SE POUZE N STRNĚ MĚNIČE PŘIPOJÍ N POTENCIÁL PE. NEJSOU-LI TERMOKONTKTY ZPOJENY, MUSÍ SE SVORKY "" "4" PROKLEMOVT POUŽITÝ KBEL PRO PŘIPOJENÍ TERMOKONTKTŮ NPŘ.: JYTY 21 9 / 12

10 REGULCE OTÁČEK ovladačem DF-10-R a DF-10 (rozšíření REGU Di - D031); ventilátor s termokontaktem Zapojení platí pro přepínač ovládání NPN/PNP u frekvenčního měniče STRVERT v poloze PNP - standardně nastaveno POPIS: - měnič je spouštěn z REGU Di spínáním napájecího napětí DF-10-R ERR C D E F DF-10 D E F P1 P3 P4 P5 4 VR I CM P1 P3 P4 P5 4 VR I CM STRVERT ic5 (STRVERT ig5) / 1 STRVERT ic5 (STRVERT ig5) / 2 PROPOJTE STÍNĚNÝM KBELEM (NPŘ. SYKFY 520,5). STÍNĚNÍ SE POUZE N STRNĚ MĚNIČE PŘIPOJÍ N POTENCIÁL PE. č.: ROZPIS KOMPONENT ŘÍDÍCÍ OVLDČ DF-10-R DF-10 (samostatný) (samostatný) a nebo jako rozšíření REGU Di - D031 DF-10-R a DF-10- dálkové ovladače při rozšíření REGU Di - D031 Rozložení svorek v DF-10-R Rozložení svorek v DF-10 C D E F D E F ROZLOŽENÍ SVOREK N MODULU DF ROZLOŽENÍ SVOREK N MODULU DF ERR ERR JUMPER: URČUJE ROZSH NÍHO NPĚTÍ, ROZPOJENÝ: PLNÝ ROZSH (TV OHŘEV) SPOJENÝ: ZDOL OMEZENÝ ROZSH (E G OHŘEV) JUMPER: URČUJE ROZSH NÍHO NPĚTÍ, ROZPOJENÝ: PLNÝ ROZSH (TV OHŘEV) LS Starvert ic5-1f a/nebo ig PŘIPOJENÍ 2 STRVERT ic5 (ig5) Propojení DF-10-R, DF-10 a FM DF-10-R ic5; ig5 /1 1 DF-10 ic5; ig5 /2 2 C 4-P1 D VR EF F D VR E 4 SPOJENÝ: ZDOL OMEZENÝ ROZSH (E G OHŘEV) - TERMOKONTKT MOTORU NEJSOU-LI TERMOKONTKTY ZPOJENY, MUSÍ SE SVORKY "" "4" PROKLEMOVT POUŽITÝ KBEL PRO PŘIPOJENÍ TERMOKONTKTŮ NPŘ.: JYTY 21 10/ 12

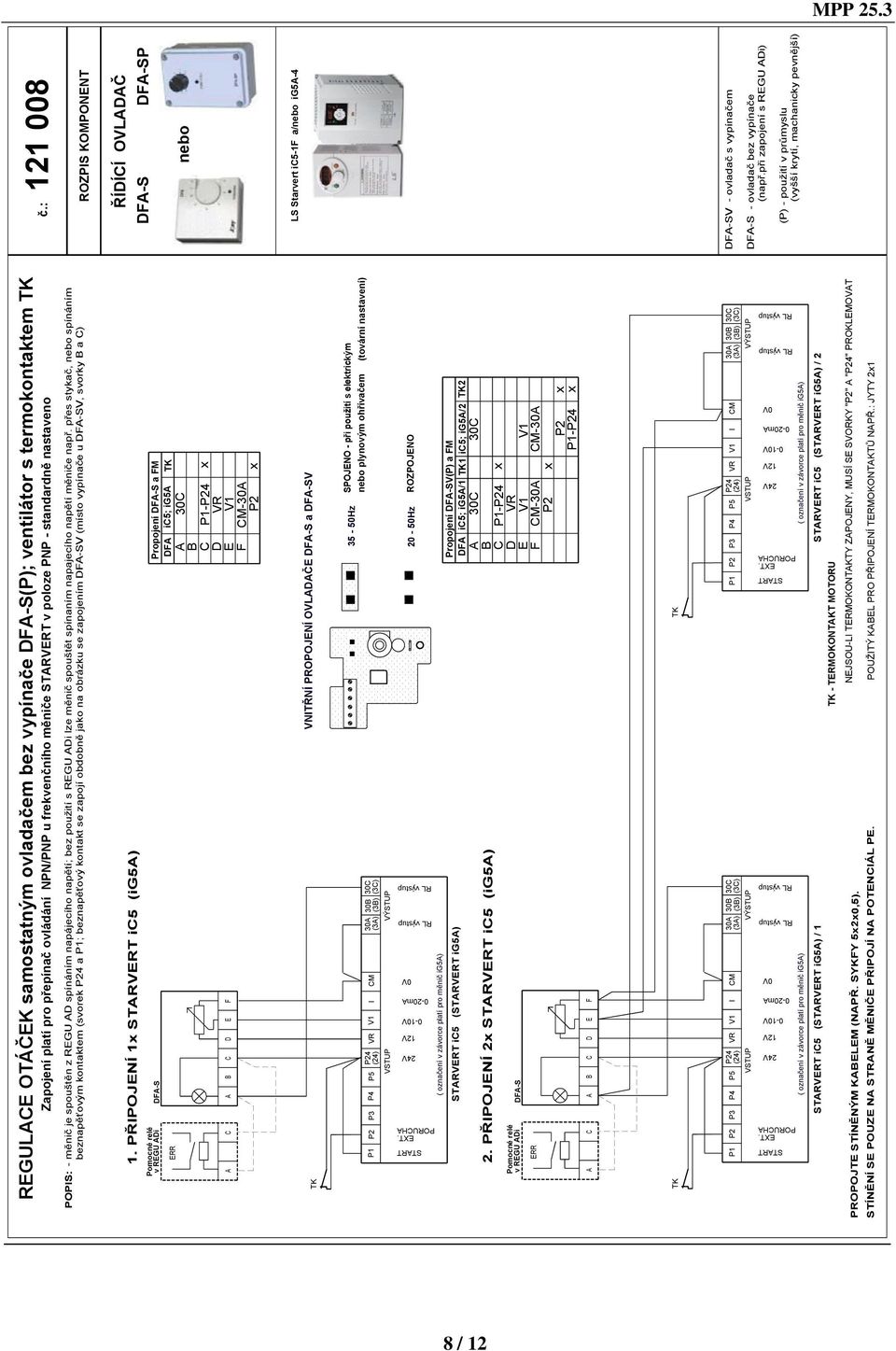

11 REGULCE OTÁČEK samostatným ovladačem s vypínačem DF-SV(P); ventilátor s termistorem PTC (např. RFC...E-FM) Zapojení platí pro přepínač ovládání NPN/PNP u frekvenčního měniče STRVERT v poloze PNP - standardně nastaveno POPIS: - PTC senzor (termistor) se zapojuje na stejné svorky jako Temokontakt (). Velmi důležité je zapojení odporu o velikosti 1,8k Ω. Při zapojování je nutno zabezpečit dokonalou vodivost všech spojů, zvláště je-li v jedné svorce více vodičů. Ostatní podmínky jsou shodné jako při zapojení ovladače DF s termokontaktem. 1. PŘIPOJENÍ motoru ventilátoru s termistorem (PTC) k FM STRVERT ic5 (ig5) DF-SV Detail zapojení PTC senzoru pro LS Starvert ic5-1f a/nebo ig5-4 PTC senzor v motoru (TERMISTOR) 1,8kΩ min. 1W 4 řídící svorky měniče CM Propojení DF-SV(P), FM a PTC DF ic5, ig5 PTC 1,8kΩ VNITŘNÍ PROPOJENÍ OVLDČE DF-S Hz SPOJENO - při použití s elektrickým nebo plynovým ohřívačem (tovární nastavení) Hz STRVERT ic5 (STRVERT ig5) ROZPOJENO PROPOJTE STÍNĚNÝM KBELEM (NPŘ. SYKFY 520,5). STÍNĚNÍ SE POUZE N STRNĚ MĚNIČE PŘIPOJÍ N POTENCIÁL PE. č.: ROZPIS KOMPONENT ŘÍDÍCÍ OVLDČ DF-SV DF-SVP nebo B P1 C 4 D VR E F B C D E F PTC senzor v motoru (termistor) 1,8k Ω P1 P3 P4 P5 4 VR I CM LS Starvert ic5-1f a/nebo ig5-4 POUŽITÝ KBEL PRO PŘIPOJENÍ TERMISTORŮ NPŘ.: JYTY 21 DF-SV - ovladač s vypínačem DF-S - ovladač bez vypínače (např.při zapojení s REGU Di) (P) - použití v průmyslu (vyšší krytí, machanicky pevnější) 11/ 12

12 REGULCE KONSTNTNÍHO MNOŽSTVÍ VZDUCHU samostatným ovladačem s vypínačem DF-SVP-Q s tlakovým čidlem DPT2500-D-R8; ventilátor s termokontaktem Zapojení platí pro přepínač ovládání NPN/PNP u frekvenčního měniče STRVERT v poloze PNP - standardně nastaveno 1. Připojení DF-SVP-Q a FM STRVERT ic5 (ig5) DF-SVP-Q B C D E F MIN ot. RUC UT G H I DPT2500-D-R8 4-20m GND VNITŘNÍ PROPOJENÍ OVLDČE DF-S Hz SPOJENO - při použití s elektrickým nebo plynovým ohřívačem (tovární nastavení) Hz ROZPOJENO Propojení DF-SVP-Q, FM, DPT a DF ic5, ig5 DPT ROZSH ČIDL DPT2500-D-R8 SE NSTVUJE DLE POPISU PROPOJTE STÍNĚNÝM KBELEM (NPŘ. SYKFY 520,5). STÍNĚNÍ SE POUZE N STRNĚ MĚNIČE PŘIPOJÍ N POTENCIÁL PE. č.: ROZPIS KOMPONENT ŘÍDÍCÍ ČIDLO DPT2500-D-R8 DF-SVP-Q DF-SVP-Q - ovladač s vypínačem 0 1 B P1 C 4 D VR E F 30-CM G H I GND P1 P3 P4 P5 4 VR I CM STRVERT ic5 (STRVERT ig5) V MONTÁŽNÍCH PŘEDPISECH K FREKVENČNÍM MĚNIČŮM NÁVODU K POUŽITÍ ČIDL - TERMOKONTKT MOTORU NEJSOU-LI TERMOKONTKTY ZPOJENY, MUSÍ SE SVORKY "" "4" PROKLEMOVT POUŽITÝ KBEL PRO PŘIPOJENÍ TERMOKONTKTŮ NPŘ.: JYTY 21 LS Starvert ic5-1f a/nebo ig5-4 LTEKO, spol. s r.o., Pod Cihelnou 454, Hostomice pod Brdy tel: , fa: , / 12
