europeconflex MPI-A Montáž a návod k použití Přídavné jednotky pro vícebodové vstřikovací řídící jednotky benzínových motorů (mimo přímý vstřik)

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "europeconflex MPI-A Montáž a návod k použití Přídavné jednotky pro vícebodové vstřikovací řídící jednotky benzínových motorů (mimo přímý vstřik)"

Transkript

1 europeconflex MPI-A Montáž a návod k použití Přídavné jednotky pro vícebodové vstřikovací řídící jednotky benzínových motorů (mimo přímý vstřik)

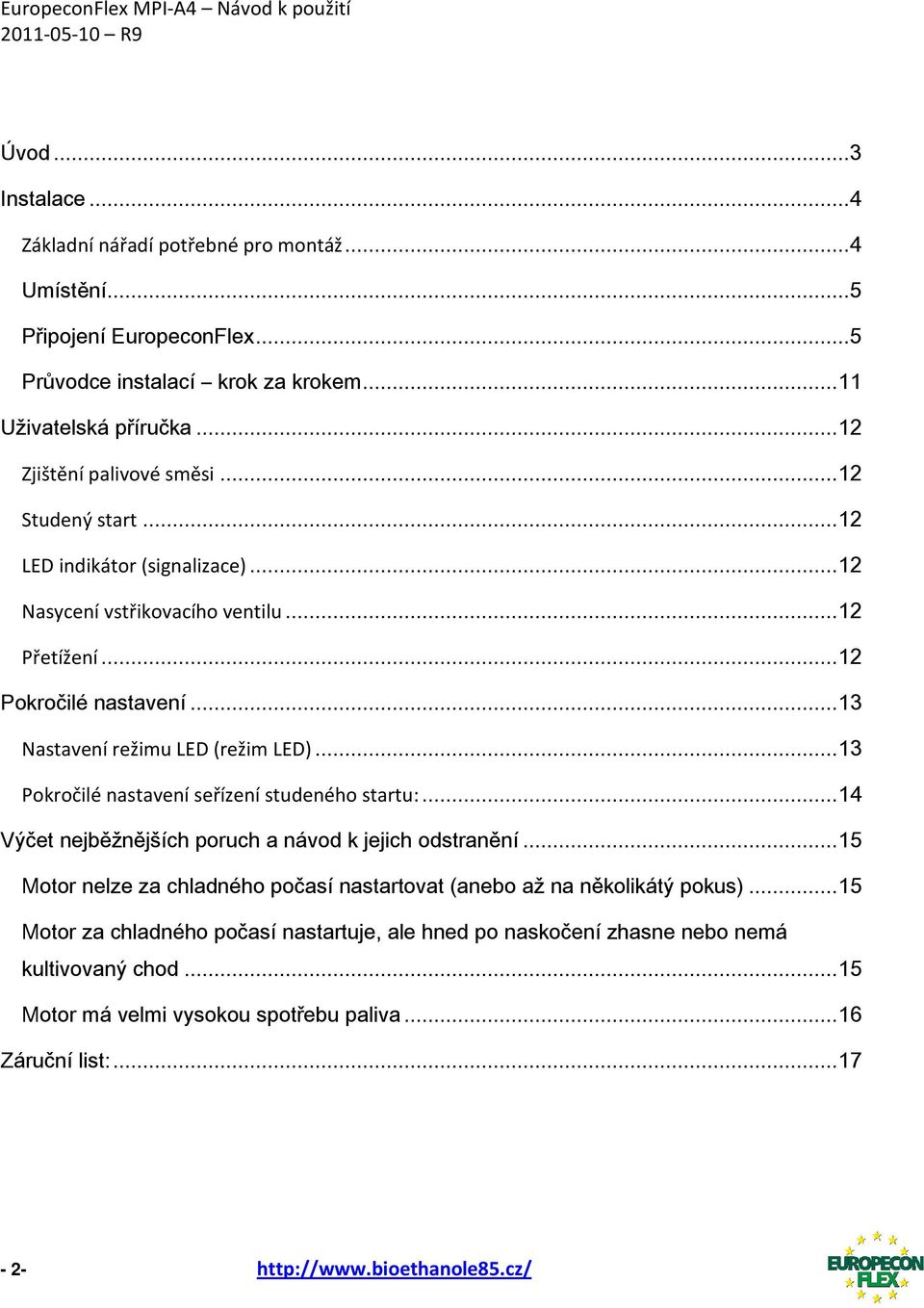

2 EuropeconFlex MPI-A4 Návod k použití R9 Úvod...3 Instalace...4 Základní nářadí potřebné pro montáž...4 Umístění...5 Připojení EuropeconFlex...5 Průvodce instalací krok za krokem Uživatelská příručka Zjištění palivové směsi Studený start LED indikátor (signalizace) Nasycení vstřikovacího ventilu Přetížení Pokročilé nastavení Nastavení režimu LED (režim LED) Pokročilé nastavení seřízení studeného startu: Výčet nejběžnějších poruch a návod k jejich odstranění Motor nelze za chladného počasí nastartovat (anebo až na několikátý pokus) Motor za chladného počasí nastartuje, ale hned po naskočení zhasne nebo nemá kultivovaný chod Motor má velmi vysokou spotřebu paliva Záruční list:

3 Úvod Gratulujeme Vám k zakoupení sady EUROPECONFLEX MPI-A4! Od dnešního dne můžete používat svůj benzínový motor ekologicky. Výrobcem zakoupené jednotky je česká společnost Europecon, s.r.o. Jedná se o český výrobek, který byl navržen a prověřen i pro drsné klimatické podmínky, panující např. ve Skandinávii, kde byl dlouhodobě testován. Všechny součásti jednotky EuropeconFlex vyhovují standardům pro ekologickou produkci. Používání EuropeconFlex MPI-A4 je snadné, pro úspěšnou montáž i nastavení nemusíte být odborníky. Před montáží si prosím důkladně přečtěte celý návod k použití! Zde je obrázek EuropeconFlex MPI-A4: - 3-

4 Instalace Tato kapitola Vás podrobně provede procesem instalace. Důležité upozornění: Před započetím instalace je nutné zkontrolovat, zda vstřikovací ventily nemají nízkou impedanci. V případě, že je hodnota impedance vstřikovacích ventilů v rozmezí 1-6 ohmu, je nutné ke vstřikovacím ventilům sériově připojit přídavné výkonové rezistory. Některé vstřikovací systémy s ventily s nízkou impedancí mají namontované externí oddělené rezistory a některé je mají zabudované ve vstřikovacím systému ECU (řídící jednotka). EuropeconFlex se může používat bez přídavných rezistorů, pokud jsou přítomné vnější rezistory, ale pokud systém nedisponuje externími rezistory, je nutné přidat rezistory s odporem 4-8 ohm a výkonem 20W (např.: č ). Závada příliš nízké impedance se projevuje viz seznam závad Základní nářadí potřebné pro montáž 1. Malý šroubovák (2-3 mm hrot) pro nastavení potenciometru 2. Sada běžných automobilových kabelových konektoru a montážních oček 3. Krimpovací (lisovací) kleště 4. Nůž 5. Kabel (délka přibl. 2-4 m, průřez 1,5 mm 2 ) 6. Multimetr 7. Lepící páska Volitelně: 8. Diagnostický přístroj pro vymazání příp. chybových hlášení během kalibrace zařízení (sytá/bohatá směs atd.) - 4-

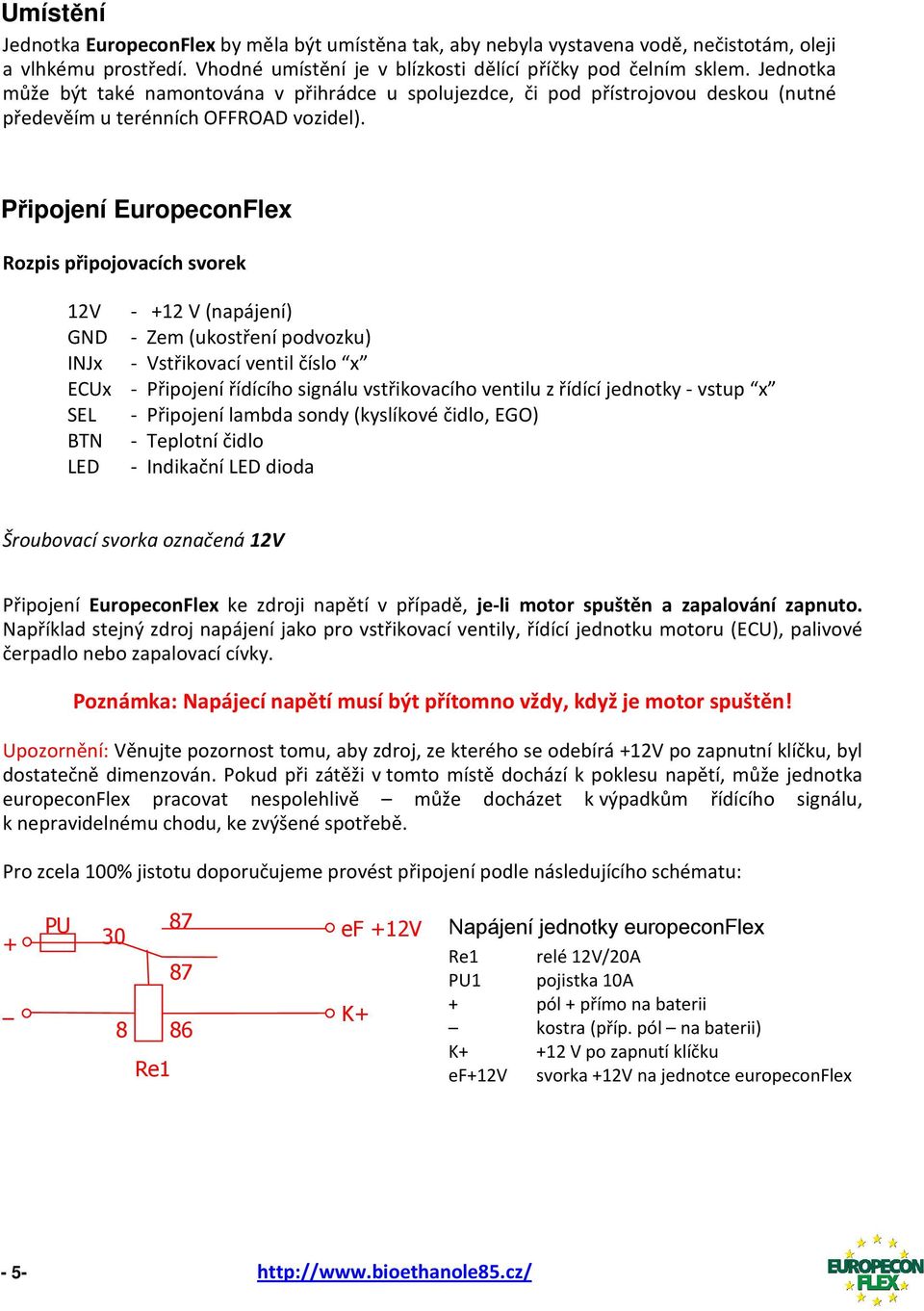

5 Umístění Jednotka EuropeconFlex by měla být umístěna tak, aby nebyla vystavena vodě, nečistotám, oleji a vlhkému prostředí. Vhodné umístění je v blízkosti dělící příčky pod čelním sklem. Jednotka může být také namontována v přihrádce u spolujezdce, či pod přístrojovou deskou (nutné předevěím u terénních OFFROAD vozidel). Připojení EuropeconFlex Rozpis připojovacích svorek 12V V (napájení) GND - Zem (ukostření podvozku) INJx - Vstřikovací ventil číslo x ECUx - Připojení řídícího signálu vstřikovacího ventilu z řídící jednotky - vstup x SEL - Připojení lambda sondy (kyslíkové čidlo, EGO) BTN - Teplotní čidlo LED - Indikační LED dioda Šroubovací svorka označená 12V Připojení EuropeconFlex ke zdroji napětí v případě, je-li motor spuštěn a zapalování zapnuto. Například stejný zdroj napájení jako pro vstřikovací ventily, řídící jednotku motoru (ECU), palivové čerpadlo nebo zapalovací cívky. Poznámka: Napájecí napětí musí být přítomno vždy, když je motor spuštěn! Upozornění: Věnujte pozornost tomu, aby zdroj, ze kterého se odebírá +12V po zapnutní klíčku, byl dostatečně dimenzován. Pokud při zátěži v tomto místě dochází k poklesu napětí, může jednotka europeconflex pracovat nespolehlivě může docházet k výpadkům řídícího signálu, k nepravidelnému chodu, ke zvýšené spotřebě. Pro zcela 100% jistotu doporučujeme provést připojení podle následujícího schématu: + PU Re a 86 ef +12V K+ Napájení jednotky europeconflex Re1 relé 12V/20A PU1 pojistka 10A + pól + přímo na baterii kostra (příp. pól na baterii) K+ +12 V po zapnutí klíčku ef+12v svorka +12V na jednotce europeconflex - 5-

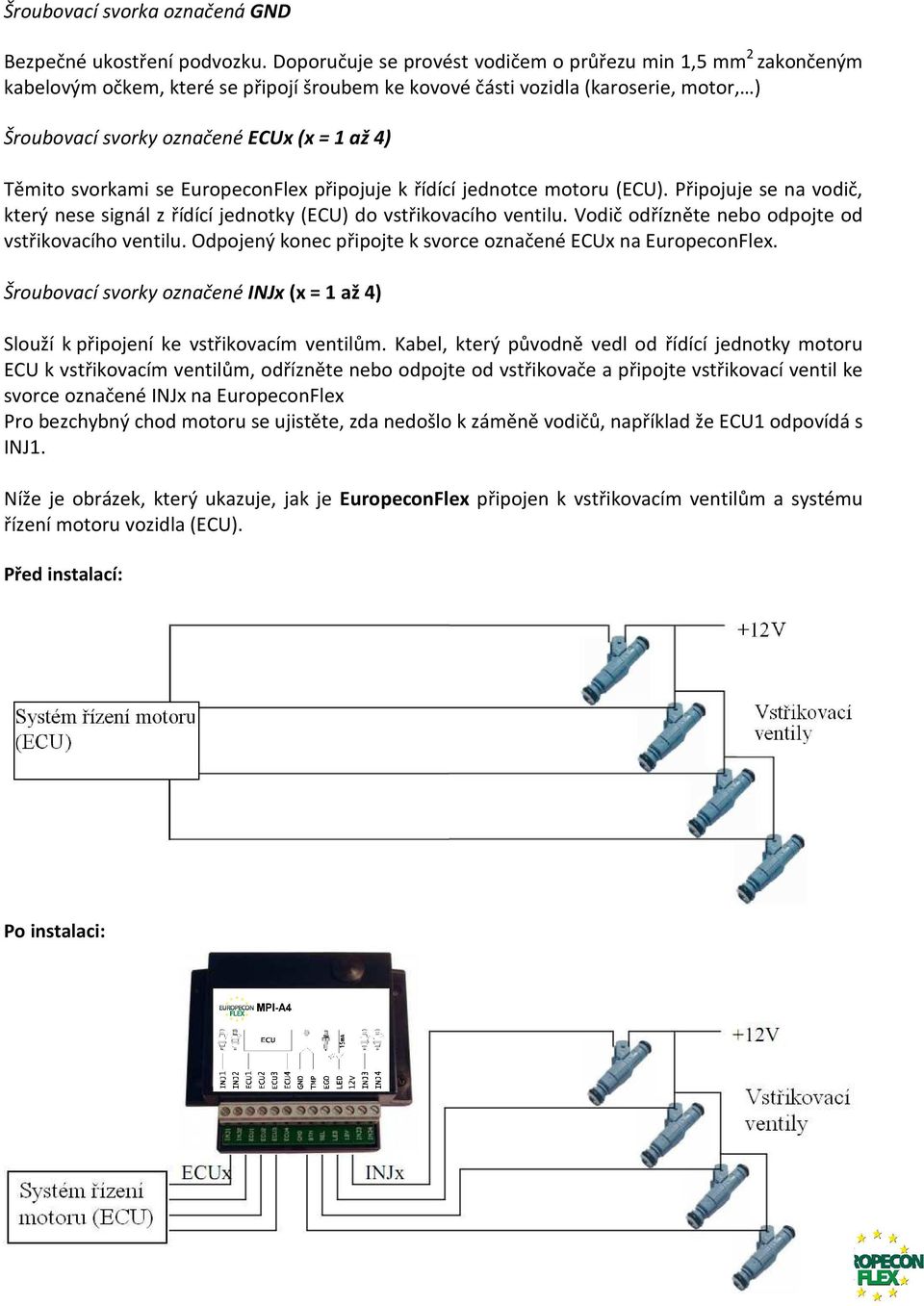

6 Šroubovací svorka označená GND Bezpečné ukostření podvozku. Doporučuje se provést vodičem o průřezu min 1,5 mm 2 zakončeným kabelovým očkem, které se připojí šroubem ke kovové části vozidla (karoserie, motor, ) Šroubovací svorky označené ECUx (x = 1 až 4) Těmito svorkami se EuropeconFlex připojuje k řídící jednotce motoru (ECU). Připojuje se na vodič, který nese signál z řídící jednotky (ECU) do vstřikovacího ventilu. Vodič odřízněte nebo odpojte od vstřikovacího ventilu. Odpojený konec připojte k svorce označené ECUx na EuropeconFlex. Šroubovací svorky označené INJx (x = 1 až 4) Slouží k připojení ke vstřikovacím ventilům. Kabel, který původně vedl od řídící jednotky motoru ECU k vstřikovacím ventilům, odřízněte nebo odpojte od vstřikovače a připojte vstřikovací ventil ke svorce označené INJx na EuropeconFlex Pro bezchybný chod motoru se ujistěte, zda nedošlo k záměně vodičů, například že ECU1 odpovídá s INJ1. Níže je obrázek, který ukazuje, jak je EuropeconFlex připojen k vstřikovacím ventilům a systému řízení motoru vozidla (ECU). Před instalací: Po instalaci: - 6-

7 Zvláštní případ s nízkou impedancí vstřikovacích ventilů Pokud mají vstřikovací ventily nízkou impedanci (menší než 12 ohmů) a řídící jednotka motoru vozidla má vestavěné výkonové rezistory, musí být přidány další rezistory do větve před vstřikovací ventily. Více informací se nachází na straně 4. POZNÁMKA: Je-li součástí dodávky i univerzální kabelový svazek, jednoduše rozpojte konektory vstřikovacích ventilů, do cesty mezi řídící jednotu ECU a vstřikovací ventily INJ vložte kabelový svazek a pomocí konektorů připojte. Vložený kabelový svazek umístěte nejlépe k původnímu kabelovému vedení a mechanicky zajistěte

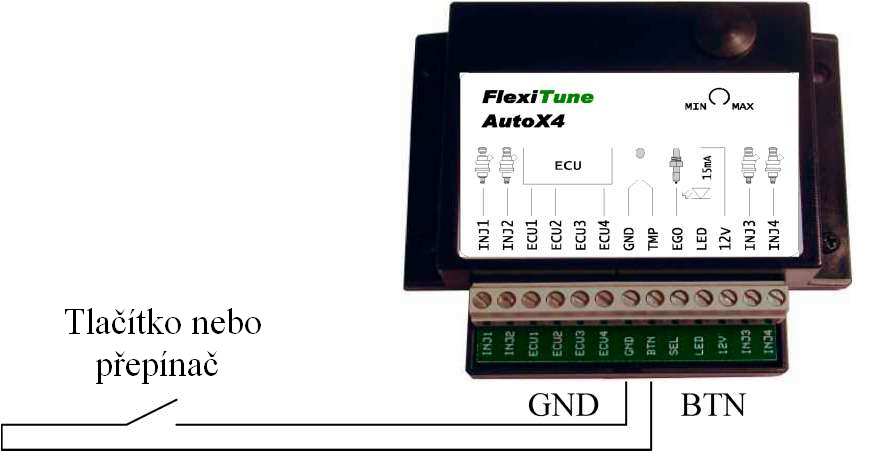

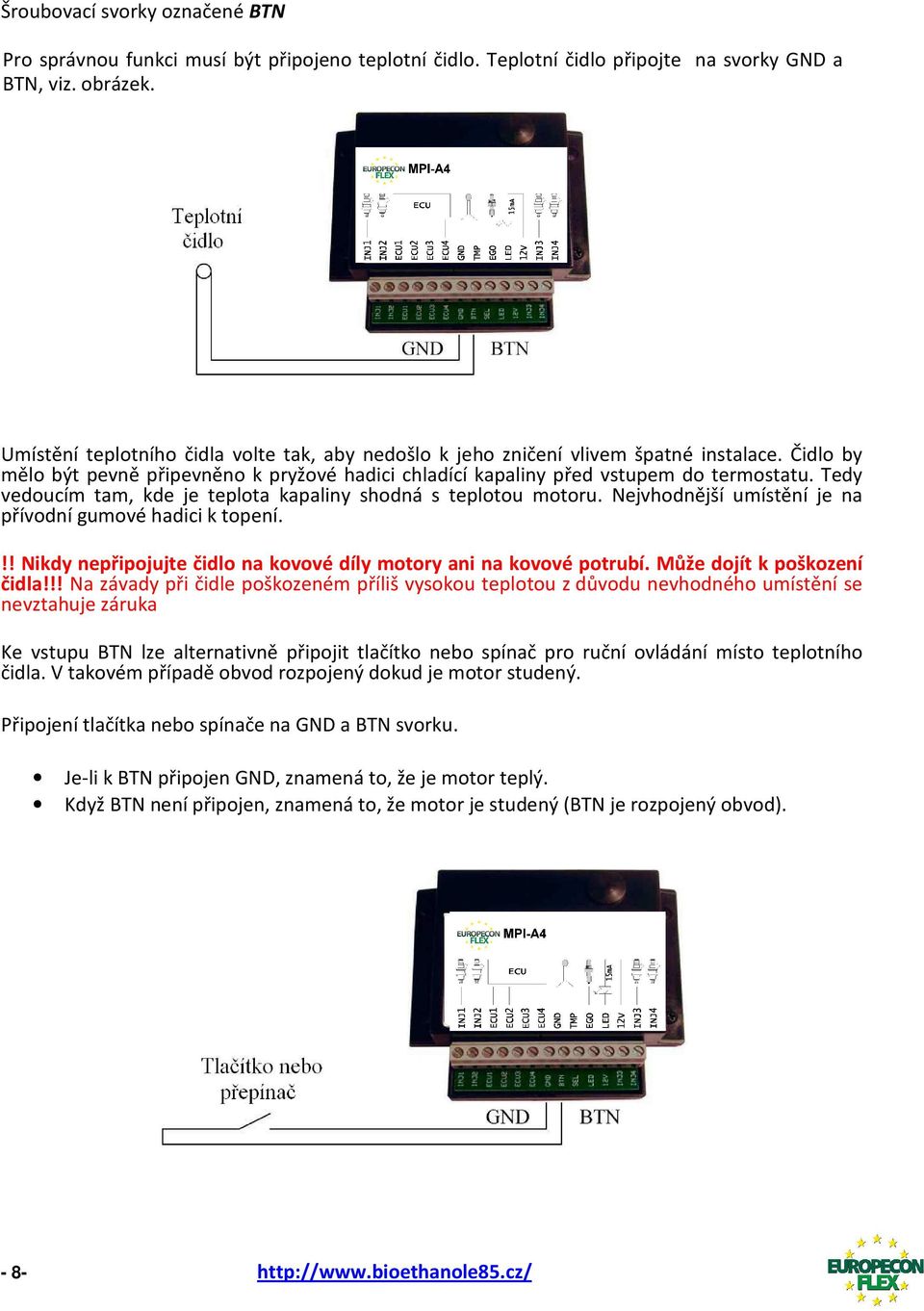

8 Šroubovací svorky označené BTN Pro správnou funkci musí být připojeno teplotní čidlo. Teplotní čidlo připojte na svorky GND a BTN, viz. obrázek. Umístění teplotního čidla volte tak, aby nedošlo k jeho zničení vlivem špatné instalace. Čidlo by mělo být pevně připevněno k pryžové hadici chladící kapaliny před vstupem do termostatu. Tedy vedoucím tam, kde je teplota kapaliny shodná s teplotou motoru. Nejvhodnější umístění je na přívodní gumové hadici k topení.!! Nikdy nepřipojujte čidlo na kovové díly motory ani na kovové potrubí. Může dojít k poškození čidla!!! Na závady při čidle poškozeném příliš vysokou teplotou z důvodu nevhodného umístění se nevztahuje záruka Ke vstupu BTN lze alternativně připojit tlačítko nebo spínač pro ruční ovládání místo teplotního čidla. V takovém případě obvod rozpojený dokud je motor studený. Připojení tlačítka nebo spínače na GND a BTN svorku. Je-li k BTN připojen GND, znamená to, že je motor teplý. Když BTN není připojen, znamená to, že motor je studený (BTN je rozpojený obvod)

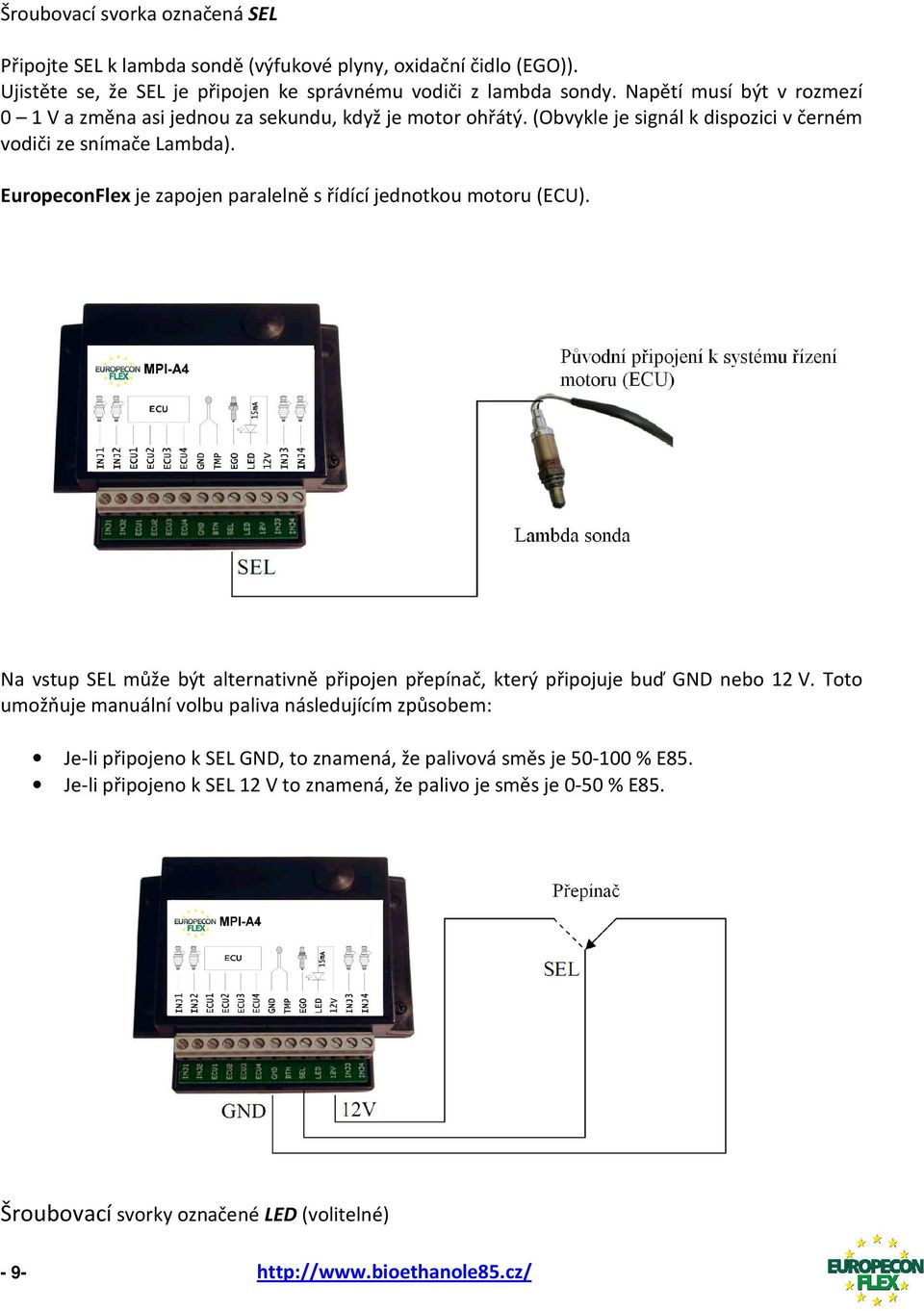

9 Šroubovací svorka označená SEL Připojte SEL k lambda sondě (výfukové plyny, oxidační čidlo (EGO)). Ujistěte se, že SEL je připojen ke správnému vodiči z lambda sondy. Napětí musí být v rozmezí 0 1 V a změna asi jednou za sekundu, když je motor ohřátý. (Obvykle je signál k dispozici v černém vodiči ze snímače Lambda). EuropeconFlex je zapojen paralelně s řídící jednotkou motoru (ECU). Na vstup SEL může být alternativně připojen přepínač, který připojuje buď GND nebo 12 V. Toto umožňuje manuální volbu paliva následujícím způsobem: Je-li připojeno k SEL GND, to znamená, že palivová směs je % E85. Je-li připojeno k SEL 12 V to znamená, že palivo je směs je 0-50 % E85. Šroubovací svorky označené LED (volitelné) - 9-

10 Připojení LED mezi 12 V a LED Poznámka: LED dioda musí být připojena správnou polaritou! Výroba kabelových svazků pomocí automobilových konektorů (např. Bosch EV1) Pokud jste si k přestavbou sadě objednali automobilové konektory, součástí zásilky bude jednak pár samiček a samečků příslušných konektorů (včetně krimpovacích pinů a těsnících průchodek) pro každý válec, jednak sada krátkých propojovacích kabelů. Při výrobě kabelu postupujte pro každý válec podle následujícího schématu: propojovací kabel ECUx INJx Tento kabelový svazek připojte podle návodu jednou stranou na příslušné svorky jednotky europeconflex, konektory napojte na originální konektory Vašeho vozu

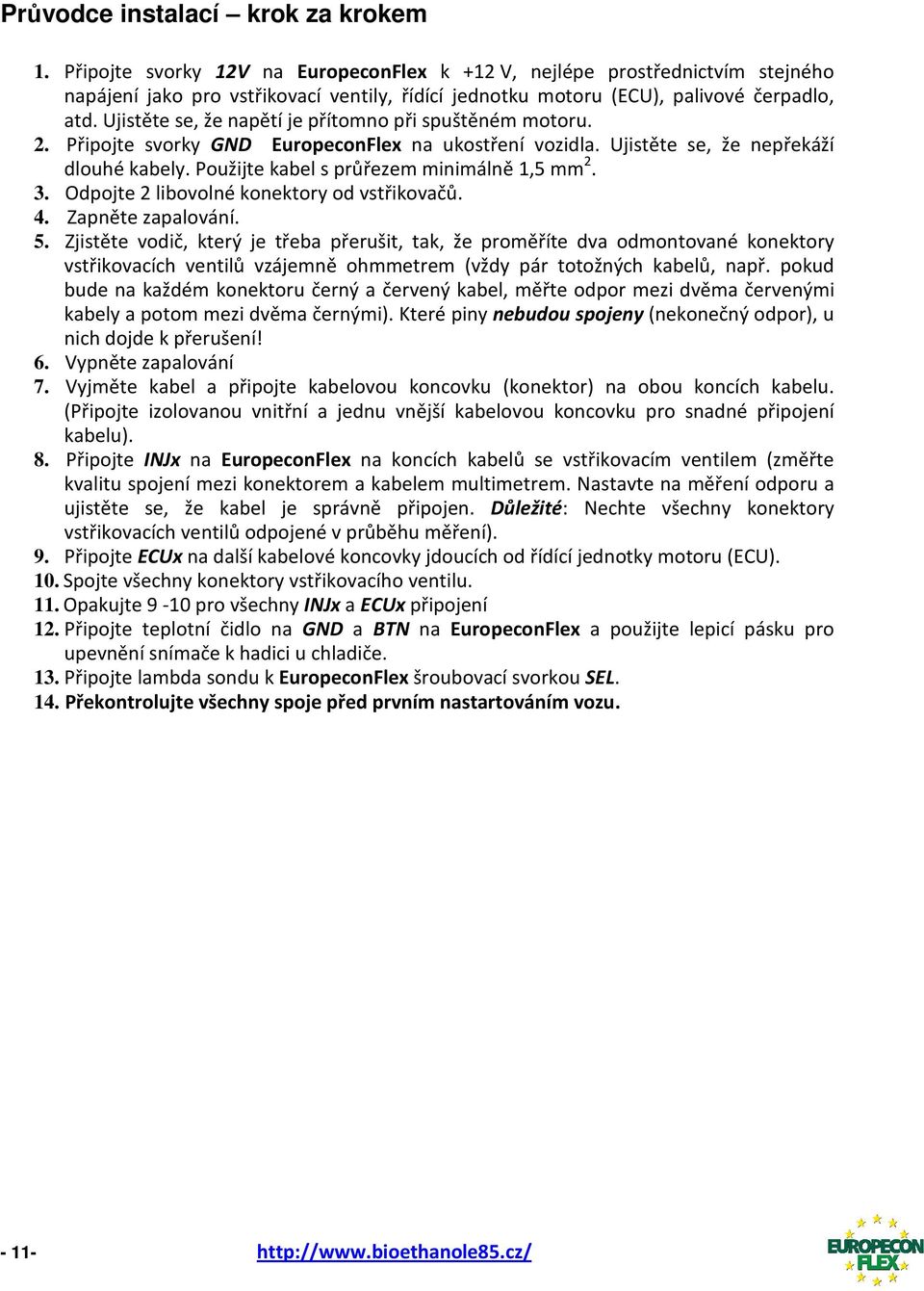

11 Průvodce instalací krok za krokem 1. Připojte svorky 12V na EuropeconFlex k +12 V, nejlépe prostřednictvím stejného napájení jako pro vstřikovací ventily, řídící jednotku motoru (ECU), palivové čerpadlo, atd. Ujistěte se, že napětí je přítomno při spuštěném motoru. 2. Připojte svorky GND EuropeconFlex na ukostření vozidla. Ujistěte se, že nepřekáží dlouhé kabely. Použijte kabel s průřezem minimálně 1,5 mm Odpojte 2 libovolné konektory od vstřikovačů. 4. Zapněte zapalování. 5. Zjistěte vodič, který je třeba přerušit, tak, že proměříte dva odmontované konektory vstřikovacích ventilů vzájemně ohmmetrem (vždy pár totožných kabelů, např. pokud bude na každém konektoru černý a červený kabel, měřte odpor mezi dvěma červenými kabely a potom mezi dvěma černými). Které piny nebudou spojeny (nekonečný odpor), u nich dojde k přerušení! 6. Vypněte zapalování 7. Vyjměte kabel a připojte kabelovou koncovku (konektor) na obou koncích kabelu. (Připojte izolovanou vnitřní a jednu vnější kabelovou koncovku pro snadné připojení kabelu). 8. Připojte INJx na EuropeconFlex na koncích kabelů se vstřikovacím ventilem (změřte kvalitu spojení mezi konektorem a kabelem multimetrem. Nastavte na měření odporu a ujistěte se, že kabel je správně připojen. Důležité: Nechte všechny konektory vstřikovacích ventilů odpojené v průběhu měření). 9. Připojte ECUx na další kabelové koncovky jdoucích od řídící jednotky motoru (ECU). 10. Spojte všechny konektory vstřikovacího ventilu. 11. Opakujte 9-10 pro všechny INJx a ECUx připojení 12. Připojte teplotní čidlo na GND a BTN na EuropeconFlex a použijte lepicí pásku pro upevnění snímače k hadici u chladiče. 13. Připojte lambda sondu k EuropeconFlex šroubovací svorkou SEL. 14. Překontrolujte všechny spoje před prvním nastartováním vozu

12 Uživatelská příručka Zjištění palivové směsi EuropeconFlex dokáže automaticky zjistit poměr benzínu a ethanolu v nádrži vozu v případě, že SEL vstup je připojen na funkční Lambda sondu (EGO). Lambda sonda (EGO) by měla být typu, který signalizuje stavy "bohatá směs" s 1 V a "chudá směs" s 0 V (tzv. úzkopásmová lambda sonda). Pokud nelze připojit SEL k EGO sondě (nevhodný typ či nefunkční), typ poměru směsi lze zvolit manuálně pomocí přepínače. Připojení SEL na 12 V pro 0-50% E85 a připojení SEL k 0 V pro % E85. Studený start Úspěšné studené starty zajišťuje instalované teplotní čidlo, které se připojuje ke vstupu BTN a automaticky aktivuje funkci studeného startu, když není motor zahřátý. Přimontujte teplotní čidlo na gumovou hadici vedoucí od termostatu k chladiči nebo na gumovou hadici okruhu topení. Čidlo nemontujte na kovové díly motoru. Čidlo zapojte na svorky GND a BTN. Funkci studeného startu je možné ovládat také ručně připojením spínače mezi BTN a GND místo teplotního čidla. Je-li spojena svorka BTN ke GND, motor je považován za zahřátý. Když je svorka BTN je odpojená (není připojen k ničemu), motor je považován za studený. LED indikátor (signalizace) LED vám může ukázat provozní stav EuropeconFlex a další užitečné informace v průběhu testování a instalace. LED lze nastavit ve třech různých režimech: 1. Normální režim a. Indikace zapnutí EuropeconFlex b. Indikace nasycení vstřikovacího ventilu c. Indikace přetížení (nadproudu) vstřikovacího ventilu 2. Režim testování napájecího napětí a teplotního čidla 3. Testování indikace Lambda sondy (EGO) Více informací o různých LED módech viz pokročilé nastavení. Nasycení vstřikovacího ventilu Tento stav nastane, dosáhnou-li vstřikovače maximálního průtoku vstřikování. Toho je dobré si všímat, když je motor vystaven vysokému zatížení v důsledku těžkého nákladu nebo připojení přívěsu, atd. Vyvarujte se dlouhodobé jízdě s aktivní indikací. Indikace během krátké doby, stejně jako při akceleraci při předjíždění atd., je normální. Přetížení Tento stav nastane, jestliže proud v okruhu vstřikovacích ventilů je příliš vysoký. Pokud se tak stane, mohlo dojít ke zkratu a nebo poruše některého ze vstřikovačů

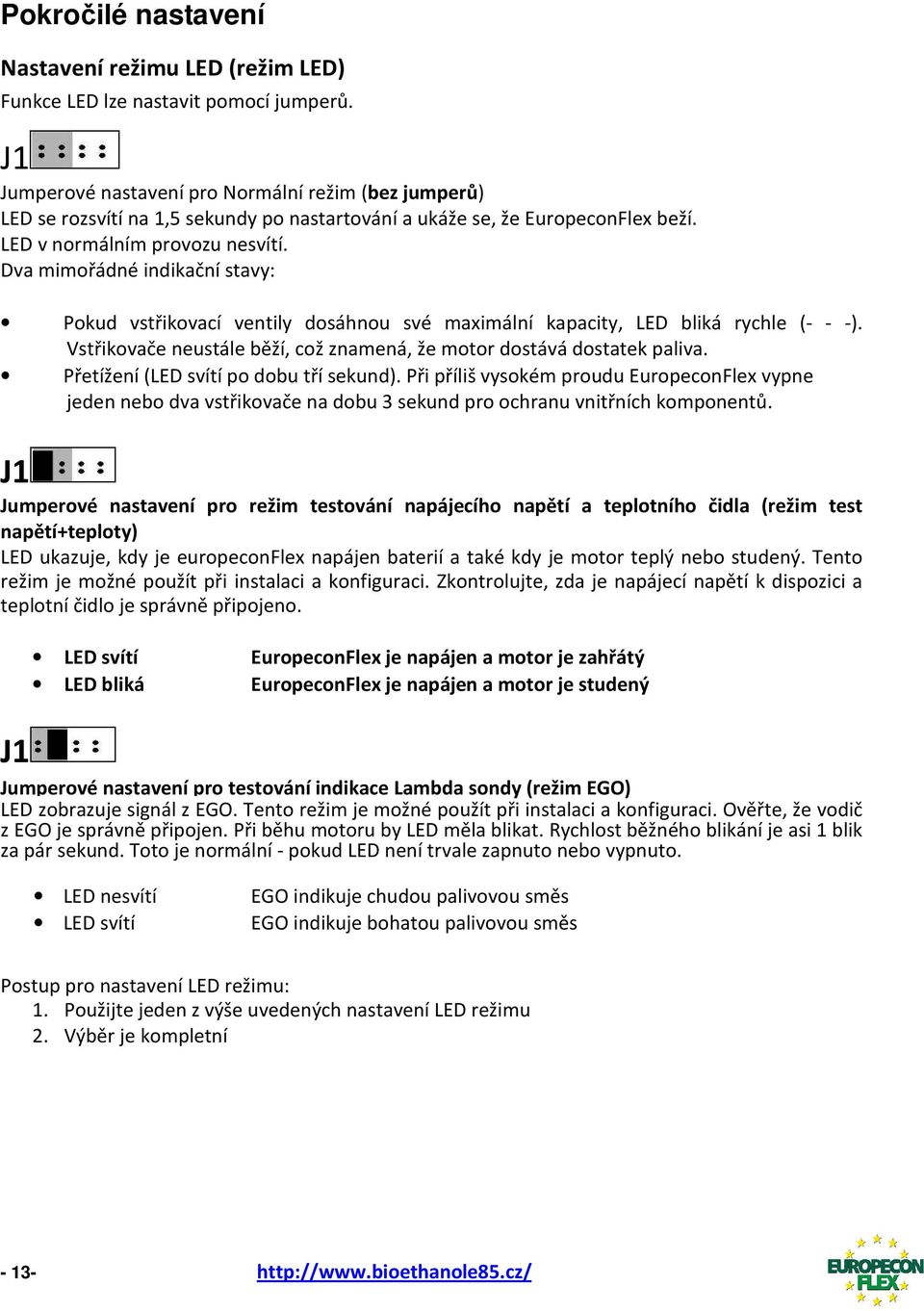

13 Pokročilé nastavení Nastavení režimu LED (režim LED) Funkce LED lze nastavit pomocí jumperů. J1 Jumperové nastavení pro Normální režim (bez jumperů) LED se rozsvítí na 1,5 sekundy po nastartování a ukáže se, že EuropeconFlex beží. LED v normálním provozu nesvítí. Dva mimořádné indikační stavy: Pokud vstřikovací ventily dosáhnou své maximální kapacity, LED bliká rychle (- - -). Vstřikovače neustále běží, což znamená, že motor dostává dostatek paliva. Přetížení (LED svítí po dobu tří sekund). Při příliš vysokém proudu EuropeconFlex vypne jeden nebo dva vstřikovače na dobu 3 sekund pro ochranu vnitřních komponentů. J1 Jumperové nastavení pro režim testování napájecího napětí a teplotního čidla (režim test napětí+teploty) LED ukazuje, kdy je europeconflex napájen baterií a také kdy je motor teplý nebo studený. Tento režim je možné použít při instalaci a konfiguraci. Zkontrolujte, zda je napájecí napětí k dispozici a teplotní čidlo je správně připojeno. LED svítí EuropeconFlex je napájen a motor je zahřátý LED bliká EuropeconFlex je napájen a motor je studený J1 Jumperové nastavení pro testování indikace Lambda sondy (režim EGO) LED zobrazuje signál z EGO. Tento režim je možné použít při instalaci a konfiguraci. Ověřte, že vodič z EGO je správně připojen. Při běhu motoru by LED měla blikat. Rychlost běžného blikání je asi 1 blik za pár sekund. Toto je normální - pokud LED není trvale zapnuto nebo vypnuto. LED nesvítí LED svítí EGO indikuje chudou palivovou směs EGO indikuje bohatou palivovou směs Postup pro nastavení LED režimu: 1. Použijte jeden z výše uvedených nastavení LED režimu 2. Výběr je kompletní

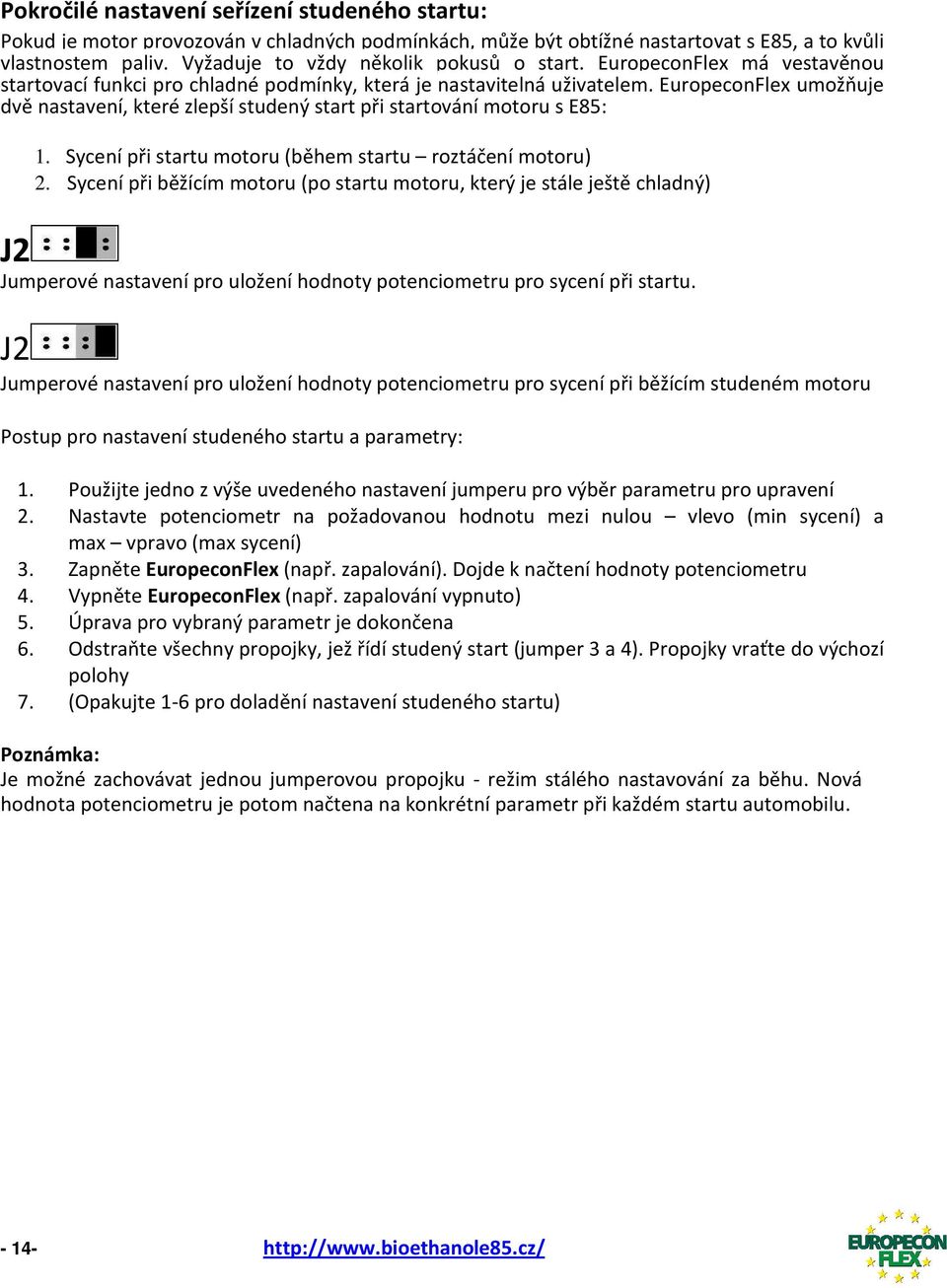

14 Pokročilé nastavení seřízení studeného startu: Pokud je motor provozován v chladných podmínkách, může být obtížné nastartovat s E85, a to kvůli vlastnostem paliv. Vyžaduje to vždy několik pokusů o start. EuropeconFlex má vestavěnou startovací funkci pro chladné podmínky, která je nastavitelná uživatelem. EuropeconFlex umožňuje dvě nastavení, které zlepší studený start při startování motoru s E85: 1. Sycení při startu motoru (během startu roztáčení motoru) 2. Sycení při běžícím motoru (po startu motoru, který je stále ještě chladný) J2 Jumperové nastavení pro uložení hodnoty potenciometru pro sycení při startu. J2 Jumperové nastavení pro uložení hodnoty potenciometru pro sycení při běžícím studeném motoru Postup pro nastavení studeného startu a parametry: 1. Použijte jedno z výše uvedeného nastavení jumperu pro výběr parametru pro upravení 2. Nastavte potenciometr na požadovanou hodnotu mezi nulou vlevo (min sycení) a max vpravo (max sycení) 3. Zapněte EuropeconFlex (např. zapalování). Dojde k načtení hodnoty potenciometru 4. Vypněte EuropeconFlex (např. zapalování vypnuto) 5. Úprava pro vybraný parametr je dokončena 6. Odstraňte všechny propojky, jež řídí studený start (jumper 3 a 4). Propojky vraťte do výchozí polohy 7. (Opakujte 1-6 pro doladění nastavení studeného startu) Poznámka: Je možné zachovávat jednou jumperovou propojku - režim stálého nastavování za běhu. Nová hodnota potenciometru je potom načtena na konkrétní parametr při každém startu automobilu

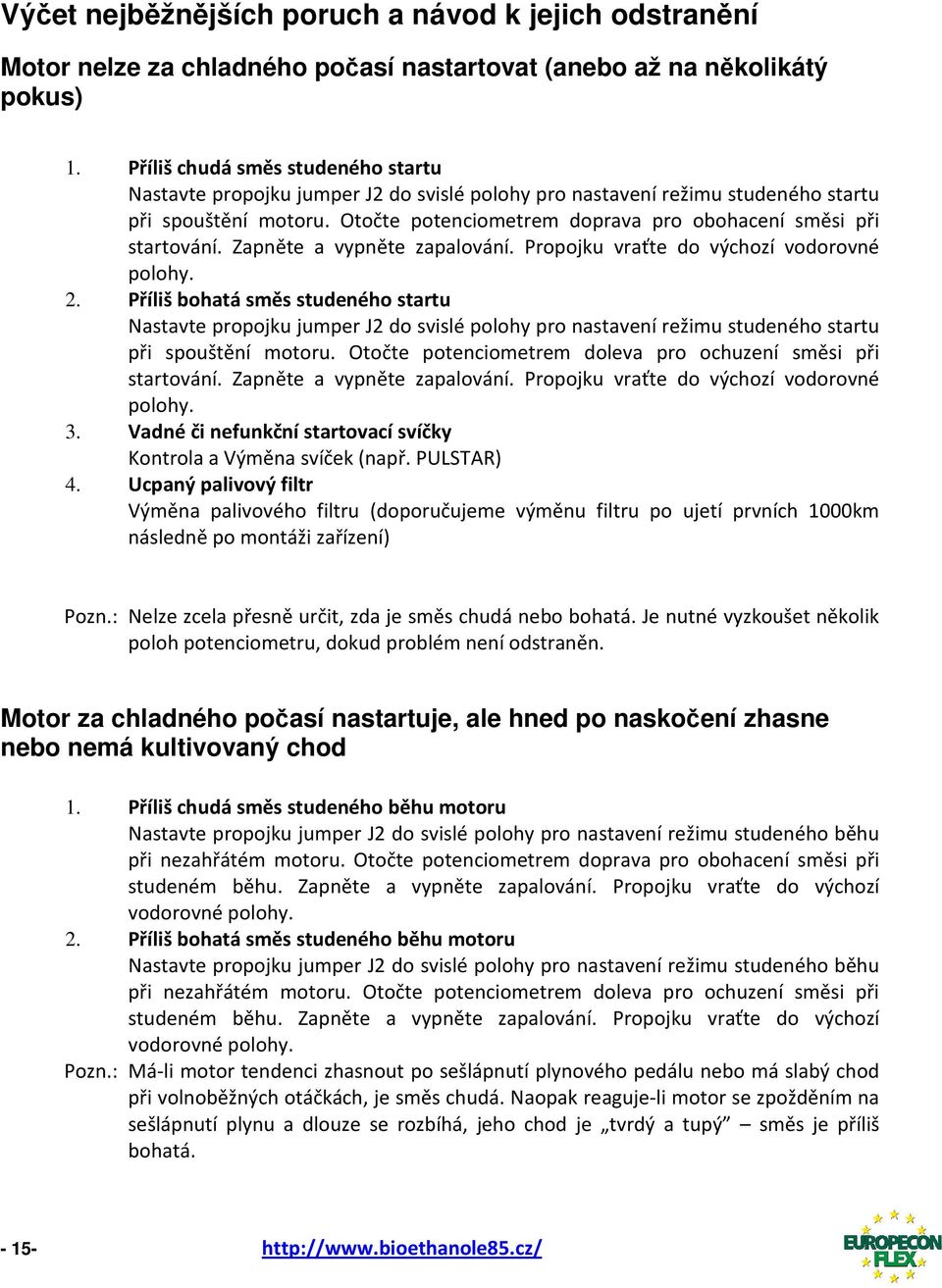

15 Výčet nejběžnějších poruch a návod k jejich odstranění Motor nelze za chladného počasí nastartovat (anebo až na několikátý pokus) 1. Příliš chudá směs studeného startu Nastavte propojku jumper J2 do svislé polohy pro nastavení režimu studeného startu při spouštění motoru. Otočte potenciometrem doprava pro obohacení směsi při startování. Zapněte a vypněte zapalování. Propojku vraťte do výchozí vodorovné polohy. 2. Příliš bohatá směs studeného startu Nastavte propojku jumper J2 do svislé polohy pro nastavení režimu studeného startu při spouštění motoru. Otočte potenciometrem doleva pro ochuzení směsi při startování. Zapněte a vypněte zapalování. Propojku vraťte do výchozí vodorovné polohy. 3. Vadné či nefunkční startovací svíčky Kontrola a Výměna svíček (např. PULSTAR) 4. Ucpaný palivový filtr Výměna palivového filtru (doporučujeme výměnu filtru po ujetí prvních 1000km následně po montáži zařízení) Pozn.: Nelze zcela přesně určit, zda je směs chudá nebo bohatá. Je nutné vyzkoušet několik poloh potenciometru, dokud problém není odstraněn. Motor za chladného počasí nastartuje, ale hned po naskočení zhasne nebo nemá kultivovaný chod 1. Příliš chudá směs studeného běhu motoru Nastavte propojku jumper J2 do svislé polohy pro nastavení režimu studeného běhu při nezahřátém motoru. Otočte potenciometrem doprava pro obohacení směsi při studeném běhu. Zapněte a vypněte zapalování. Propojku vraťte do výchozí vodorovné polohy. 2. Příliš bohatá směs studeného běhu motoru Nastavte propojku jumper J2 do svislé polohy pro nastavení režimu studeného běhu při nezahřátém motoru. Otočte potenciometrem doleva pro ochuzení směsi při studeném běhu. Zapněte a vypněte zapalování. Propojku vraťte do výchozí vodorovné polohy. Pozn.: Má-li motor tendenci zhasnout po sešlápnutí plynového pedálu nebo má slabý chod při volnoběžných otáčkách, je směs chudá. Naopak reaguje-li motor se zpožděním na sešlápnutí plynu a dlouze se rozbíhá, jeho chod je tvrdý a tupý směs je příliš bohatá

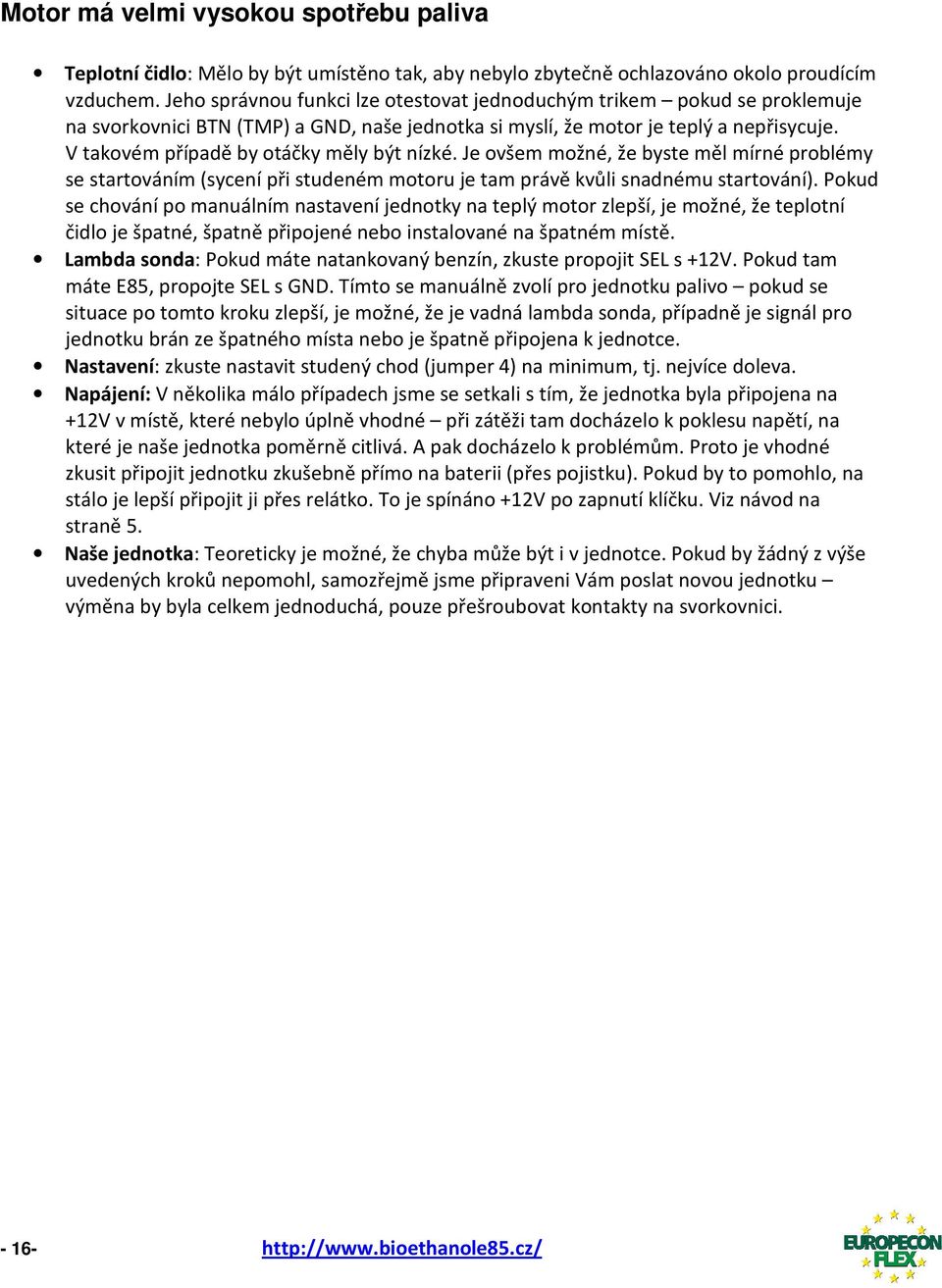

16 Motor má velmi vysokou spotřebu paliva Teplotní čidlo: Mělo by být umístěno tak, aby nebylo zbytečně ochlazováno okolo proudícím vzduchem. Jeho správnou funkci lze otestovat jednoduchým trikem pokud se proklemuje na svorkovnici BTN (TMP) a GND, naše jednotka si myslí, že motor je teplý a nepřisycuje. V takovém případě by otáčky měly být nízké. Je ovšem možné, že byste měl mírné problémy se startováním (sycení při studeném motoru je tam právě kvůli snadnému startování). Pokud se chování po manuálním nastavení jednotky na teplý motor zlepší, je možné, že teplotní čidlo je špatné, špatně připojené nebo instalované na špatném místě. Lambda sonda: Pokud máte natankovaný benzín, zkuste propojit SEL s +12V. Pokud tam máte E85, propojte SEL s GND. Tímto se manuálně zvolí pro jednotku palivo pokud se situace po tomto kroku zlepší, je možné, že je vadná lambda sonda, případně je signál pro jednotku brán ze špatného místa nebo je špatně připojena k jednotce. Nastavení: zkuste nastavit studený chod (jumper 4) na minimum, tj. nejvíce doleva. Napájení: V několika málo případech jsme se setkali s tím, že jednotka byla připojena na +12V v místě, které nebylo úplně vhodné při zátěži tam docházelo k poklesu napětí, na které je naše jednotka poměrně citlivá. A pak docházelo k problémům. Proto je vhodné zkusit připojit jednotku zkušebně přímo na baterii (přes pojistku). Pokud by to pomohlo, na stálo je lepší připojit ji přes relátko. To je spínáno +12V po zapnutí klíčku. Viz návod na straně 5. Naše jednotka: Teoreticky je možné, že chyba může být i v jednotce. Pokud by žádný z výše uvedených kroků nepomohl, samozřejmě jsme připraveni Vám poslat novou jednotku výměna by byla celkem jednoduchá, pouze přešroubovat kontakty na svorkovnici

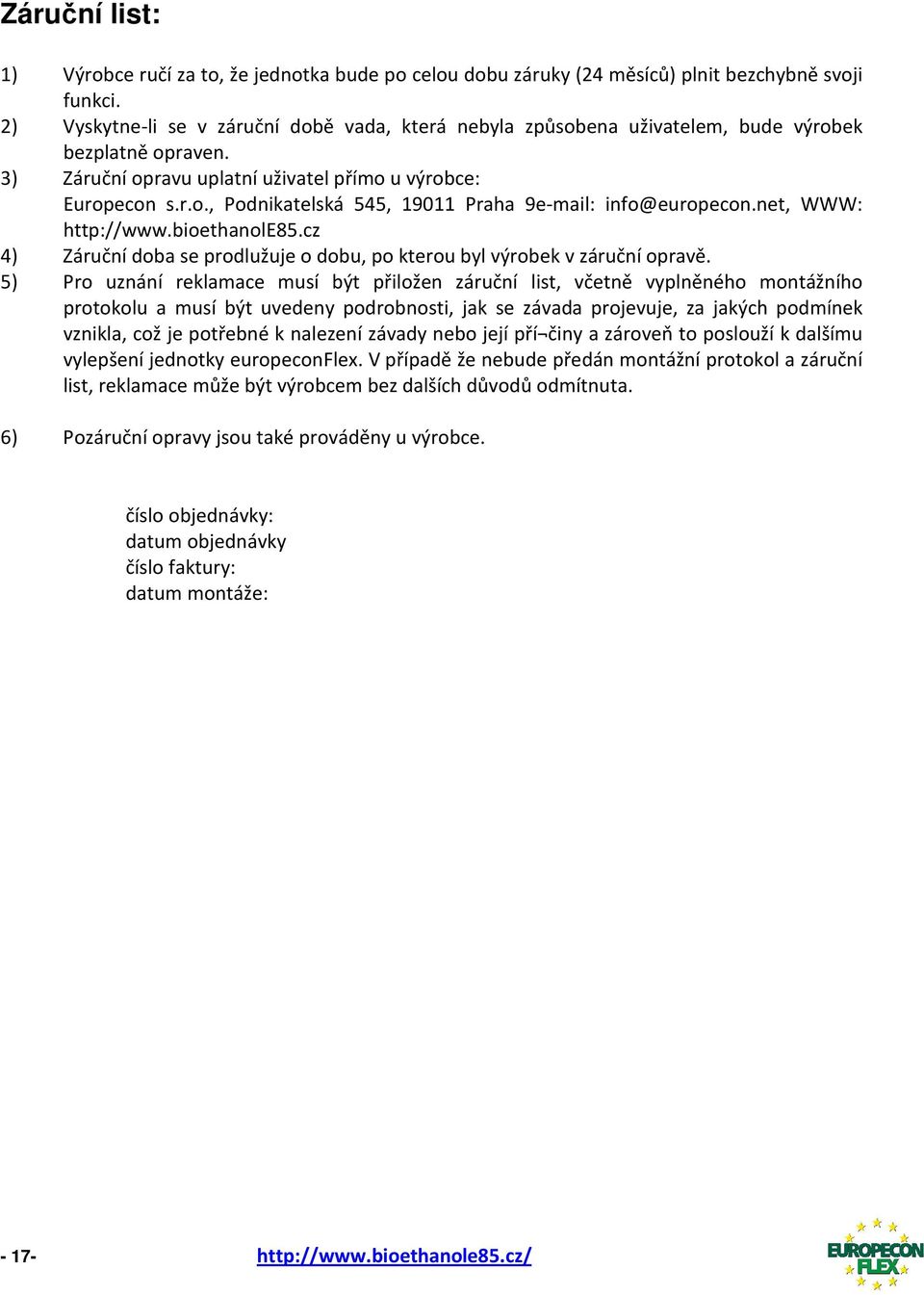

17 Záruční list: 1) Výrobce ručí za to, že jednotka bude po celou dobu záruky (24 měsíců) plnit bezchybně svoji funkci. 2) Vyskytne-li se v záruční době vada, která nebyla způsobena uživatelem, bude výrobek bezplatně opraven. 3) Záruční opravu uplatní uživatel přímo u výrobce: Europecon s.r.o., Podnikatelská 545, Praha 9 WWW: 4) Záruční doba se prodlužuje o dobu, po kterou byl výrobek v záruční opravě. 5) Pro uznání reklamace musí být přiložen záruční list, včetně vyplněného montážního protokolu a musí být uvedeny podrobnosti, jak se závada projevuje, za jakých podmínek vznikla, což je potřebné k nalezení závady nebo její pří činy a zároveň to poslouží k dalšímu vylepšení jednotky europeconflex. V případě že nebude předán montážní protokol a záruční list, reklamace může být výrobcem bez dalších důvodů odmítnuta. 6) Pozáruční opravy jsou také prováděny u výrobce. číslo objednávky: datum objednávky číslo faktury: datum montáže:

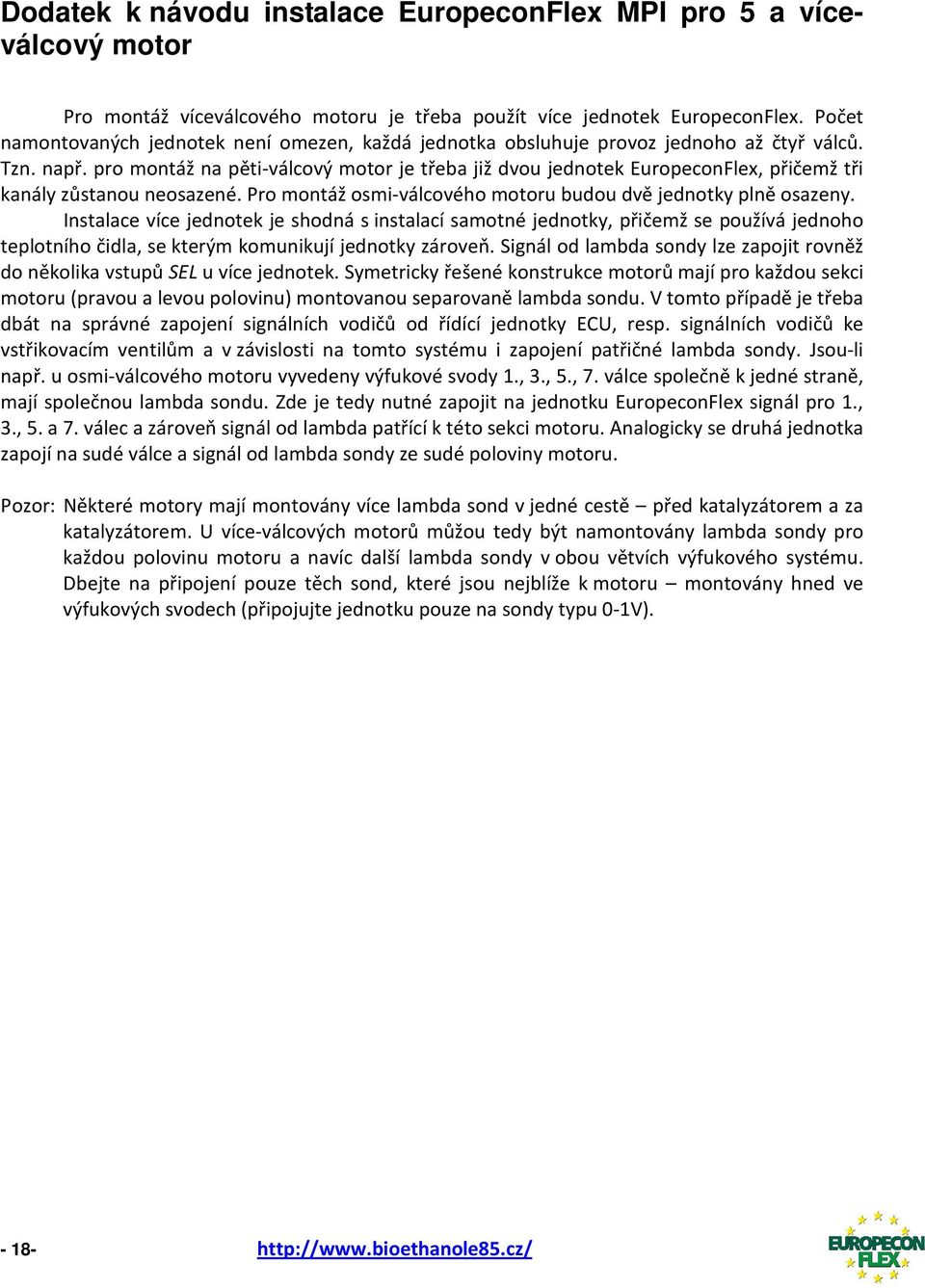

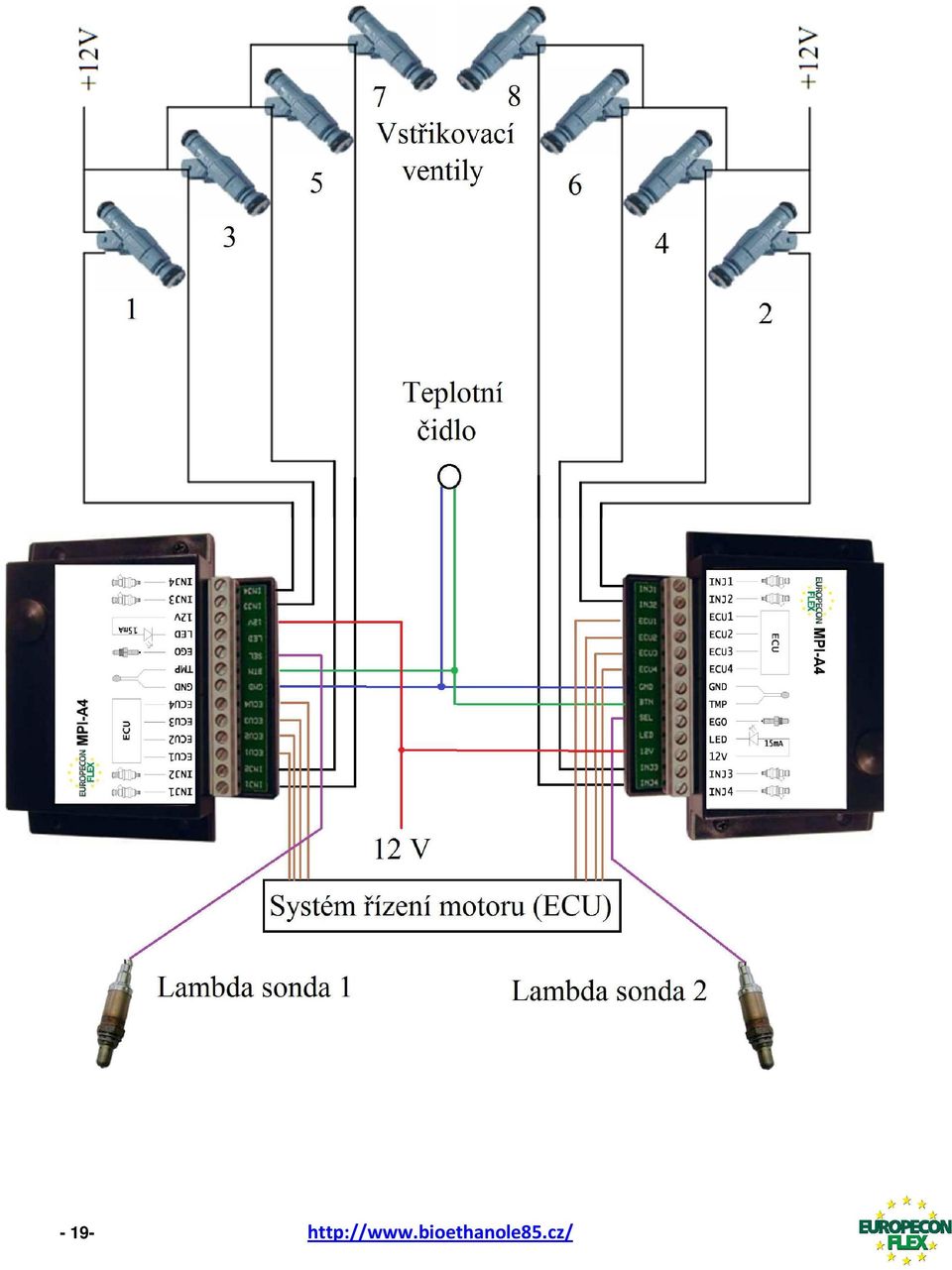

18 Dodatek k návodu instalace EuropeconFlex MPI pro 5 a víceválcový motor Pro montáž víceválcového motoru je třeba použít více jednotek EuropeconFlex. Počet namontovaných jednotek není omezen, každá jednotka obsluhuje provoz jednoho až čtyř válců. Tzn. např. pro montáž na pěti-válcový motor je třeba již dvou jednotek EuropeconFlex, přičemž tři kanály zůstanou neosazené. Pro montáž osmi-válcového motoru budou dvě jednotky plně osazeny. Instalace více jednotek je shodná s instalací samotné jednotky, přičemž se používá jednoho teplotního čidla, se kterým komunikují jednotky zároveň. Signál od lambda sondy lze zapojit rovněž do několika vstupů SEL u více jednotek. Symetricky řešené konstrukce motorů mají pro každou sekci motoru (pravou a levou polovinu) montovanou separovaně lambda sondu. V tomto případě je třeba dbát na správné zapojení signálních vodičů od řídící jednotky ECU, resp. signálních vodičů ke vstřikovacím ventilům a v závislosti na tomto systému i zapojení patřičné lambda sondy. Jsou-li např. u osmi-válcového motoru vyvedeny výfukové svody 1., 3., 5., 7. válce společně k jedné straně, mají společnou lambda sondu. Zde je tedy nutné zapojit na jednotku EuropeconFlex signál pro 1., 3., 5. a 7. válec a zároveň signál od lambda patřící k této sekci motoru. Analogicky se druhá jednotka zapojí na sudé válce a signál od lambda sondy ze sudé poloviny motoru. Pozor: Některé motory mají montovány více lambda sond v jedné cestě před katalyzátorem a za katalyzátorem. U více-válcových motorů můžou tedy být namontovány lambda sondy pro každou polovinu motoru a navíc další lambda sondy v obou větvích výfukového systému. Dbejte na připojení pouze těch sond, které jsou nejblíže k motoru montovány hned ve výfukových svodech (připojujte jednotku pouze na sondy typu 0-1V)

19 - 19-
