1 Pomocí mûfiicích a kontrolních systémû firmy OBO lze snadno zkontrolovat prahová napûtí varistorov ch svodiãû a izolaãní odpor jiskfii È svodiãû bleskov ch proudû. Pfiístrojem ISOLAB s bateriov m napájením lze provádût kontrolu svodiãû pfiímo na místû. Pomocí systému magnetick ch karet PCS lze testovat úãinnost ochranného zafiízení. UmoÏÀuje zachytit a vyhodnotit impulzní proudy v zafiízeních ochrany pfied bleskem a ve vedeních potenciálového vyrovnání. 144 TBS

2 Měřicí a zkušební systémy Přehled systému od strany 146 Zkušební přístroj pro Blitzbarriere od strany 148 Tester izolace a svodičů ISOLAB od strany 149 Magnetické karty a držáky od strany 150 Čtečka magnetických karet od strany 150 TBS 145

3 Systémy ochrany před přepětím Pfiehled mûfiících a kontrolních systémû Měřicí a zkušební systémy od str.150 Tester svodičů od str TBS

4 TBS 147

5 W A R R A N T Y Zkušební systémy Měřicí a kontrolní systémy Často je nezbytné zkontorlovat funkčnost přepěťového ochranného zařízení v datovém vedení. Zvlášť důležité je přitom to, aby vlastní kontrola ochranných přístrojů neměla negativní vliv na datový signál. Zkušební přístroj Life Control vyvinutý firmou OBO Bettermann umožňuje kontrolu ochranných přístrojů v zapojeném stavu, bez ovlivnění datového signálu. Postřednictvím testovacího kolíku se provede rychlé spojení s příslušným přístrojem Blitzbarriere a integrovaný mikroprocesor zobrazí výsledek zkoušky na zabudovaném displeji OLED a zdůrazní stav příslušnými akustickými signály. Přídavná LED v testovacím kolíku je další význačnou vlastností a usnadňuje orientaci i v nejtemnějším skříňovém rozváděči. Součástí tohoto výrobku firmy OBO Bettermann je i kvalitní zkušební kufřík pro bezpečnou přepravu a případné uložení dokumentace výsledků zkoušek. Zkušební přístroj pro Blitzbarriere Zkušební přístroj pro Blitzbarriere YEARS P R O D U C T Typ LFC kus kg/% ks 1 0, OBO Life Control umožňuje kontrolu funkce přístrojů Blitzbarriere typu MDP. Přístroje Blitzbarriere lze kontrolovat v zabudovaném stavu pomocí Life Control bez ovlivnění měřicího signálu. Life Control je vybaven integrovaným OLED s optickým a akustickým hlášením závady a také samostatně spínatelnou osvětlovací LED na testovacím kolíku. Life Control se dodává v kufříku vč. CD a návodu. /ks 02 TBS-Katalog 2008 / cs / 27/11/2008 (LLExport_00028) 148 TBS V objednávkách uvádějte vždy číslo výrobku

6 W A R R A N T Y Zkušební systémy Měřicí a kontrolní systémy Isolab Přístroj ISOLAB testovaný zkušebnou VDE je měřič izolačního stavu a tester svodičů. Pomocí tohoto kombinovaného přístroje lze provádět měření izolace v elektrických zařízeních nízkého napětí podle ČSN a také kontrolovat charakteristiky horních dílů svodičů typu V 25-B+C a V 20-C. Přístroj pro kontrolu izolace a svodičů Tester svodičů ISOLAB Typ Zeměverze kus kg/% ks ISOLAB D D 1 165, ISOLAB GB GB 1 165, /ks YEARS P R O D U C T Přístroj pro kontrolu izolace a svodičů ISOLAB: Pro zkoušení izolačního odporu podle ČSN Tester svodičů pro: V 10-C (charakteristika) Toleranční pole V10-C/0-150V -> 215V - 265V V10-C/0-280V -> 385V - 475V V10-C/0-320V -> 460V - 560V V10-C/0-385V -> 560V - 680V Tester svodičů pro: V 20-C (charakteristika) Toleranční pole V20-C/0-75V -> 110V - 130V V20-C/0-150V -> 215V - 265V V20-C/0-280V -> 385V - 475V V20-C/0-320V -> 460V - 560V V20-C/0-335V -> 460V - 560V V20-C/0-385V -> 560V - 680V V20-C/0-440V -> 645V - 785V V20-C/0-550V -> 820V V V 25-B+C (charakteristika) Toleranční pole V25-B+C/0-150V -> 215V - 265V V25-B+C/0-280V -> 385V - 475V V25-B+C/0-320V -> 460V - 560V V25-B+C/0-385V -> 560V - 680V Varistorové svodiče od jiných výrobců v bodě charakteristiky 1 nebo 3 ma Bateriové napájení Měřicí vedení jsou součástí dodávky Jmenovité napětí UN V 6 Měřící rozsah 0 V Teplotní rozsah ϑ C V TBS-Katalog 2008 / cs / 27/11/2008 (LLExport_00028) V objednávkách uvádějte vždy číslo výrobku TBS 149

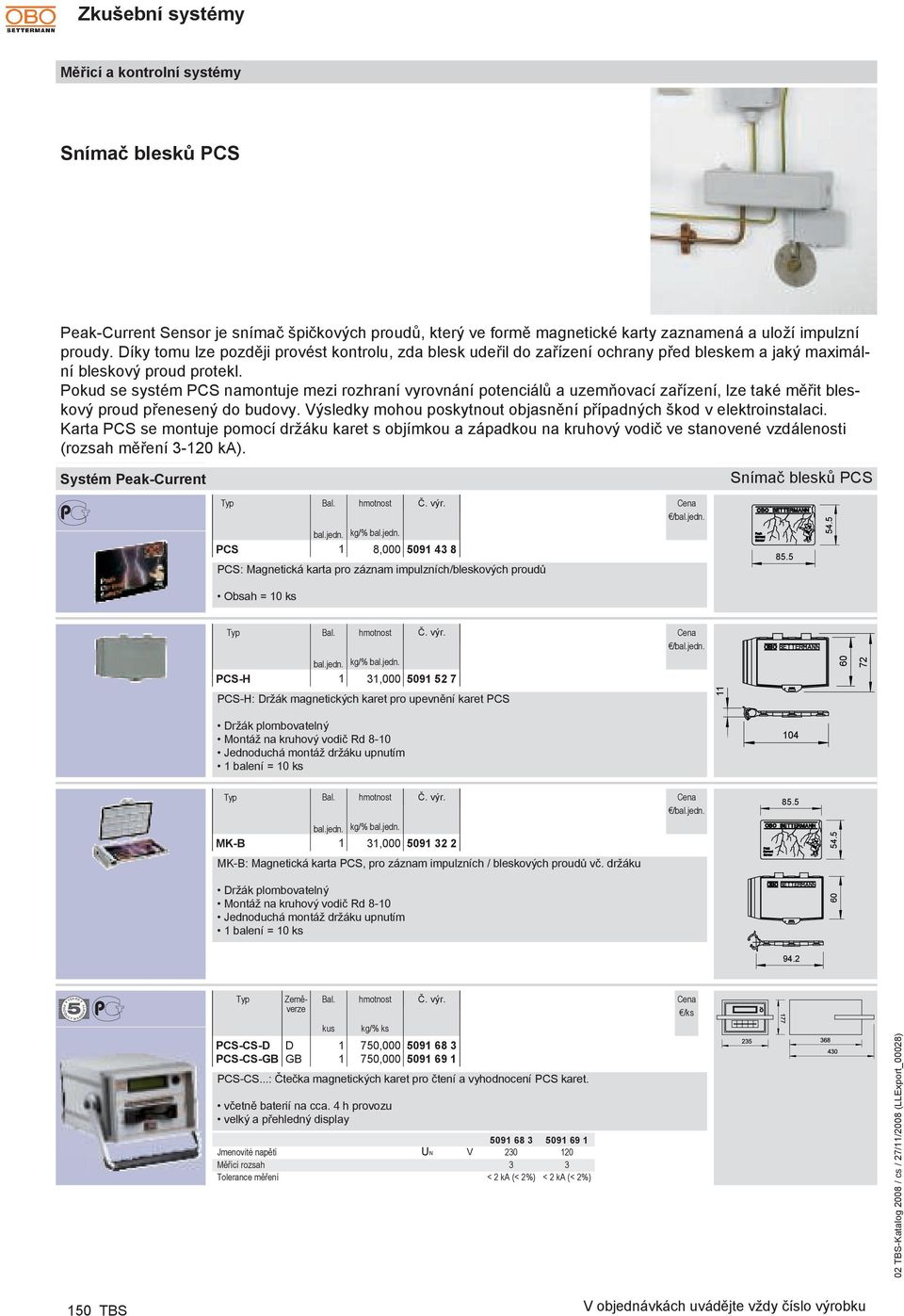

7 W A R R A N T Y Zkušební systémy Měřicí a kontrolní systémy Snímač blesků PCS Peak-Current Sensor je snímač špičkových proudů, který ve formě magnetické karty zaznamená a uloží impulzní proudy. Díky tomu lze později provést kontrolu, zda blesk udeřil do zařízení ochrany před bleskem a jaký maximální bleskový proud protekl. Pokud se systém PCS namontuje mezi rozhraní vyrovnání potenciálů a uzemňovací zařízení, lze také měřit bleskový proud přenesený do budovy. Výsledky mohou poskytnout objasnění případných škod v elektroinstalaci. Karta PCS se montuje pomocí držáku karet s objímkou a západkou na kruhový vodič ve stanovené vzdálenosti (rozsah měření ka). Systém Peak-Current Snímač blesků PCS Typ PCS bal.jedn. 1 kg/% bal.jedn. 8, PCS: Magnetická karta pro záznam impulzních/bleskových proudů /bal.jedn Obsah = 10 ks Typ PCS-H bal.jedn. 1 kg/% bal.jedn. 31, /bal.jedn PCS-H: Držák magnetických karet pro upevnění karet PCS 11 Držák plombovatelný Montáž na kruhový vodič Rd 8-10 Jednoduchá montáž držáku upnutím 1 balení = 10 ks 104 Typ bal.jedn. kg/% bal.jedn. MK-B 1 31, MK-B: Magnetická karta PCS, pro záznam impulzních / bleskových proudů vč. držáku Držák plombovatelný Montáž na kruhový vodič Rd 8-10 Jednoduchá montáž držáku upnutím 1 balení = 10 ks /bal.jedn YEARS P R O D U C T Typ Zeměverze kus kg/% ks PCS-CS-D D 1 750, PCS-CS-GB GB 1 750, PCS-CS...: Čtečka magnetických karet pro čtení a vyhodnocení PCS karet. včetně baterií na cca. 4 h provozu velký a přehledný display Jmenovité napětí UN V Měřící rozsah 3 3 Tolerance měření < 2 ka (< 2%) < 2 ka (< 2%) /ks 02 TBS-Katalog 2008 / cs / 27/11/2008 (LLExport_00028) 150 TBS V objednávkách uvádějte vždy číslo výrobku

8 02 TBS-Katalog 2008 / cs / 27/11/2008 (LLExport_00028) TBS 151
