1 Využití analýz viditelnosti v procesech veřejné správy Jan Caha jan.caha@mendelu.cz Mendelova Univerzita v Brně Geoinformace ve veřejné správě 2019

2 Analýzy viditelnosti analýzy viditelnosti? hodnocení viditelnosti bud existujících nebo neexistujících struktur pro veřejnou správu: viditelnost stávajících nebo plánovaných budov hodnocení viditelnosti horizontů často se řeší pomocí 3D vizualizací či fotomontážemi problémy s objektivitou, opakovatelností získaných výsledků a náročností jejich tvorby Jaké analýzy lze reálně provádět? Jak je lze využít? Geoinformace ve veřejné správě /26

3 Analýzy viditelnosti princip vstupem je vždy DMP (lze i DMR) a určení zájmových bodů (pozorovatel a cíl) konstrukce linií viditelnosti mezi pozorovatelem a cílem (výšky a vzdálenosti) výstupem je pak hodnocení viditelnosti klasické hodnocení viditelnosti (viditelný/neviditelný) přináší velice málo informace Geoinformace ve veřejné správě /26

4 Analýzy viditelnosti dělení analýza viditelnost Viewshed, ani Construct Sight Lines a Line Of Sight viditelnost z bodu na bod viditelnost z bodu do prostoru/viditelnost bodu z prostoru viditelnost z bodu do okolí viditelnost bodu z okolí (tzv. reverzní viditelnost) klasická (booleovská) viditelnost indexy viditelnosti (rozšířené viditelnosti) viditelnost lokální viditelnost globální Geoinformace ve veřejné správě /26

5 Indexy viditelnosti (nejvýznamnější) výška na horizontem (lokálním globálním) rozdíl pohledových úhlů k horizontu (lokálnímu globálnímu) vymezení horizontů (lokálních globálních) počet horizontů mezi pozorovatelem a cílem Geoinformace ve veřejné správě /26

6 Ukázkové studie několik ukázek již publikovaných studií viditelnosti Geoinformace ve veřejné správě /26

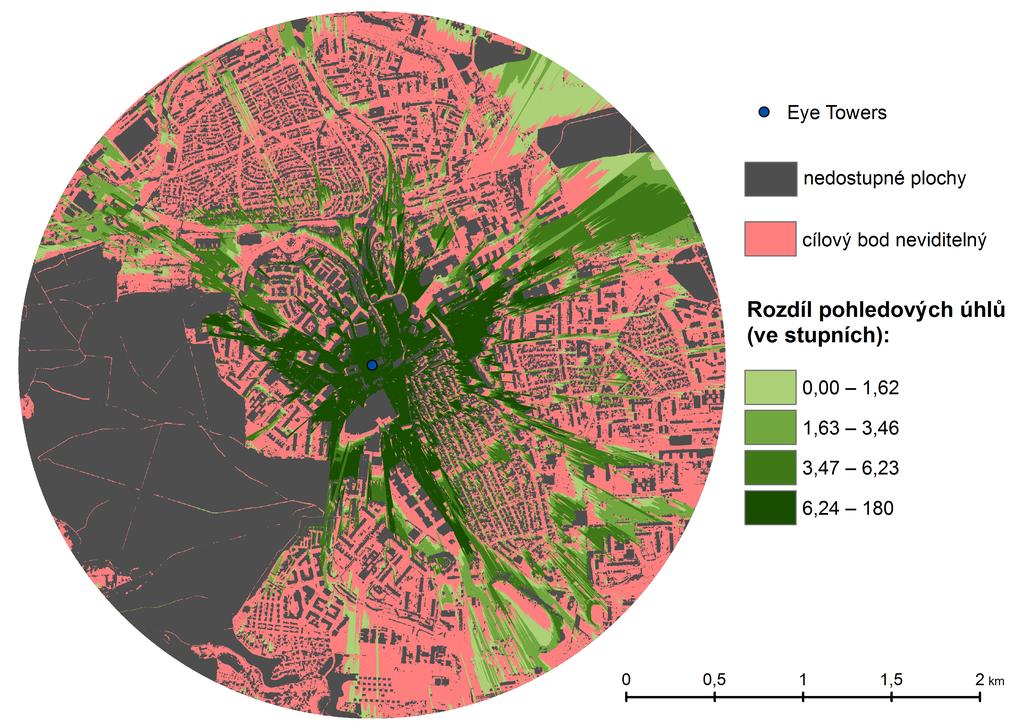

7 Studie - Eye Towers viditelnost plánované budovy Eye Towers v Praze (nerealizováno) viditelnost z významných vyhlídkových bodů a blízkého okolí výpočet reverzních viditelností (pohled na bod) z článku Caha (2017b) Geoinformace ve veřejné správě /26

8 Mendelova univerzita v Brne, Studie - Eye Towers Geoinformace ve ver ejné správe /26

9 Mendelova univerzita v Brne, Studie - Eye Towers Geoinformace ve ver ejné správe /26

10 Mendelova univerzita v Brne, Studie - Eye Towers Geoinformace ve ver ejné správe /26

11 Studie - Eye Towers Geoinformace ve veřejné správě /26

12 Studie - Eye Towers Geoinformace ve veřejné správě /26

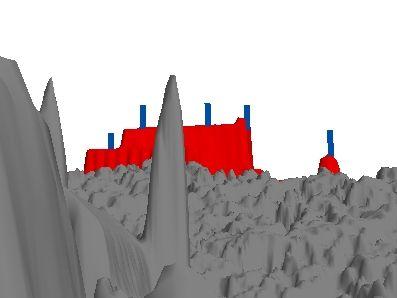

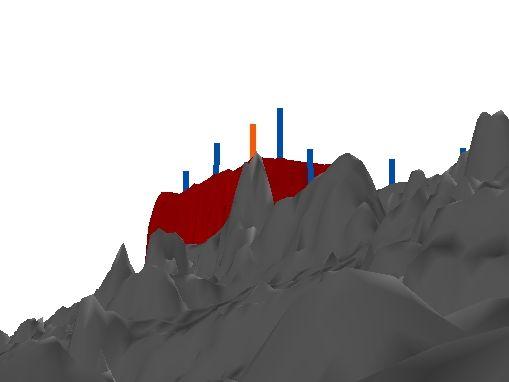

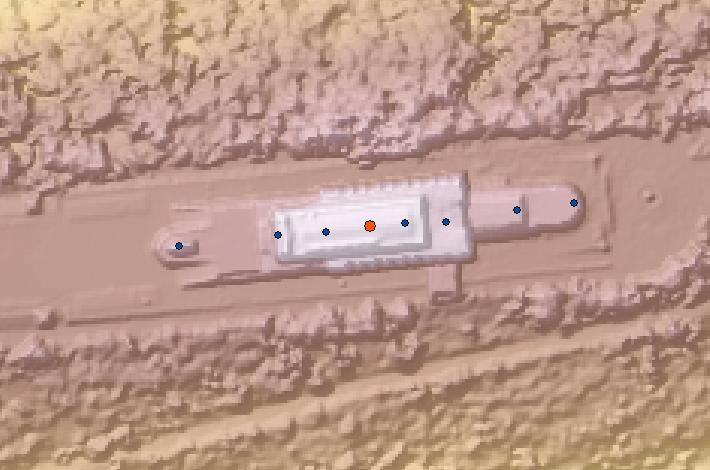

13 Studie - Vítkov viditelnost památníku na Vítkově v Praze problém reprezentace větší budovy (cíle) v analýzách viditelnosti z článku Caha (2017c) Geoinformace ve veřejné správě /26

14 Studie - Vítkov Geoinformace ve veřejné správě /26

15 Mendelova univerzita v Brne, Studie - Vítkov Geoinformace ve ver ejné správe /26

16 Studie - Vítkov Geoinformace ve veřejné správě /26

17 Studie - Vítkov Geoinformace ve veřejné správě /26

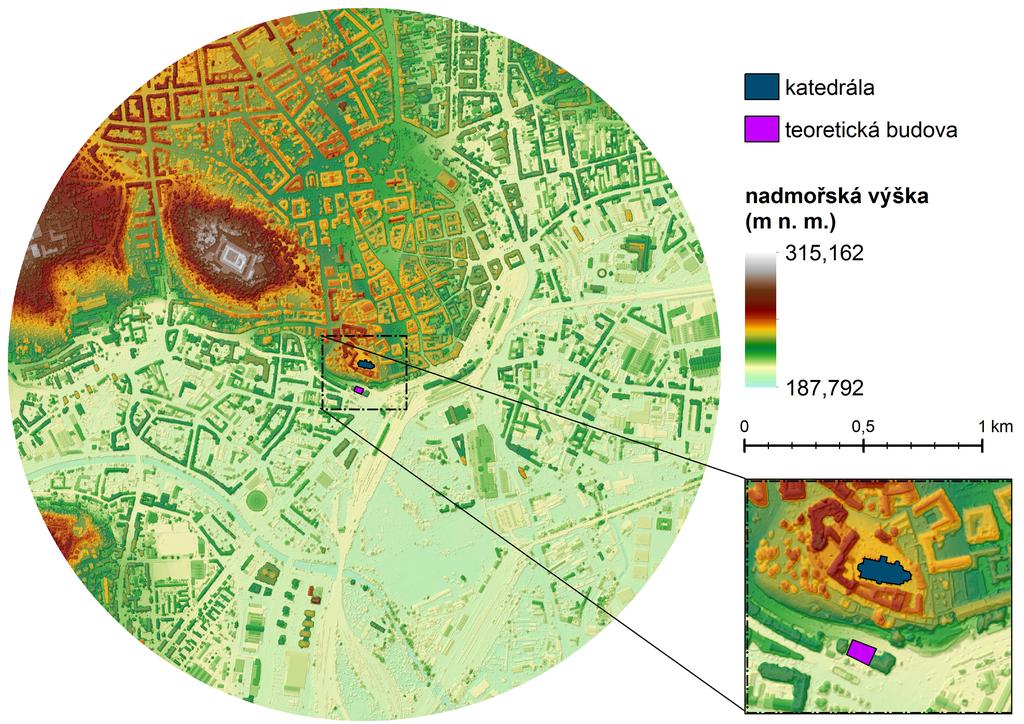

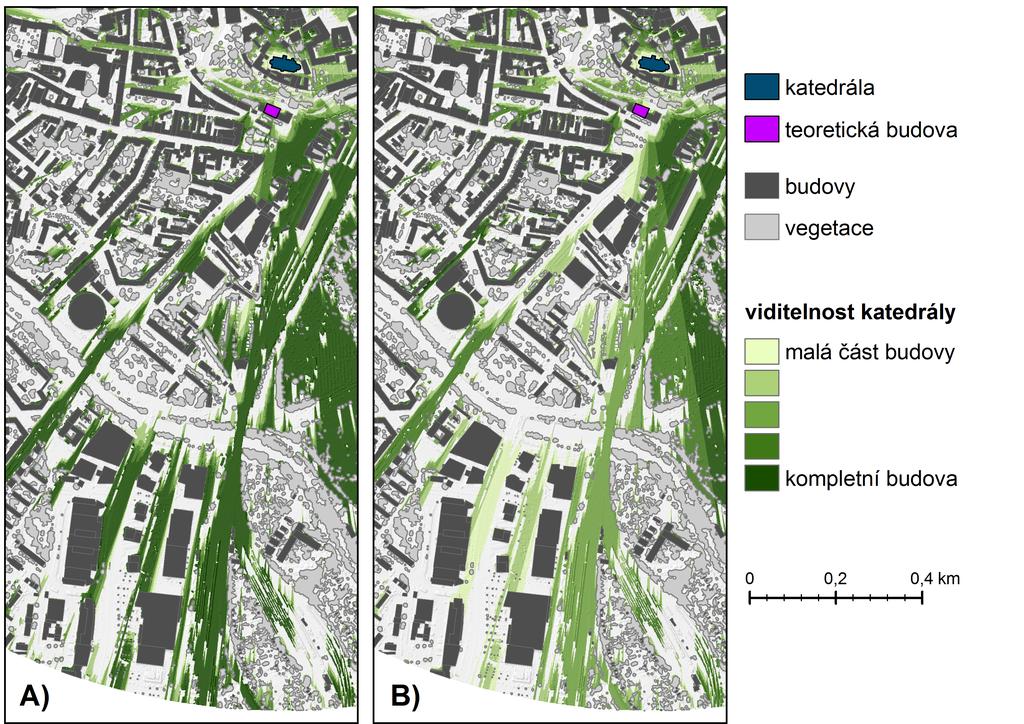

18 Studie - Brno katedrála testování modelu co-když teoretický návrh výškové budovy poblíž historické dominanty města a dopady na viditelnost této dominanty z článku Caha and Suchánková (2017) a diplomové práce Suchánková (2018) Geoinformace ve veřejné správě /26

19 Mendelova univerzita v Brne, Studie - Brno katedrála Geoinformace ve ver ejné správe /26

20 Mendelova univerzita v Brne, Studie - Brno katedrála Geoinformace ve ver ejné správe /26

21 Mendelova univerzita v Brne, Studie - Brno katedrála Geoinformace ve ver ejné správe /26

22 Mendelova univerzita v Brne, Studie - Brno katedrála Geoinformace ve ver ejné správe /26

23 Problémy s indexy viditelnosti indexy ve všech případech zvyšují informační hodnotu výsledku a jeho použitelnost pro další analýzy rozumná a široce dostupná implementace příliš neexistuje část v Advanced viewshed analysis plugin pro QGIS (Cuckovic, 2016) problematiky viditelnosti z bodu na bod řešena v toolboxu Line of Sight Analyst (Caha, 2018) pro ArcGIS, jancaha.github.io/line-of-sight-analyst/ (Caha, 2017a) širší využití je "prozatím" problematické, mimo jiné i kvůli absenci dostatku názorných příkladů Geoinformace ve veřejné správě /26

24 Využití analýz viditelnosti zdroj komplexních informací proces povolování staveb a hodnocení jejich dopadu na okolí tvorba koncepčních dokumentů a urbanistických studií obdobná řešení a postupy nabízí architektura (Czyǹska and Rubinowicz, 2014; Czyǹska, 2019) Geoinformace ve veřejné správě /26

25 Literatura I Caha, J. (2017a) A Guide to Line of Sight Analyst Toolbox for ArcGIS 10.x (Ver ). Technical report. Caha, J. (2017b) Hodnocení viditelnosti plánovaných výškových budov Prague Eye Towers. Geografický časopis, 69(1), pp Caha, J. (2017c) Representing Buildings for Visibility Analyses in Urban Spaces. In: Ivan, I., Horák, J., and Inspektor, T. (eds.), Dynamics in GIscience. GIS OSTRAVA Lecture Notes in Geoinformation and Cartography. Springer. ISBN , pp / _2. Caha, J. (2018) Line of Sight Analyst: ArcGIS Python Toolbox for Visibility Analyses. Geographia Cassoviensis, 12(1), pp Caha, J. and Suchánková, I. (2017) Viditelnost Historicky Významné Budovy v Brně. In: Borník Příspěvků z Mezinárodní Vědecké Konference Region v Rozvoji Společnosti Mendelova univerzita v Brně, Brno. ISBN , pp Cuckovic, Z. (2016) Advanced viewshed analysis: a Quantum GIS plug-in for the analysis of visual landscapes. The Journal of Open Source Software, 4(1) /joss Czyǹska, K. (2019) Impact of Tall Buildings on Urban Views - the European Approach. IOP Conference Series: Materials Science and Engineering, 471, p / X/471/9/ Czyǹska, K. and Rubinowicz, P. (2014) Appication of 3D Virtual City Models in Urban Analyses of Tall Buildings - Today Practice and Future Challenges. Architecturae et Artibus, 6(1), pp Suchánková, I. (2018) Možnosti Limitace Výstavby Pohledově Výrazných Staveb Na Základě Viditelnostních Analýz. Diplomová práce, Mendelova univerzita v Brně. Geoinformace ve veřejné správě /26

26 Děkuji za pozornost. Geoinformace ve veřejné správě /26
